Merke	WORX
Modell	WX23AG.1
Produkttype	Vinkelsliper
Maks. skivediameter	180 mm
Vekt	6.0 kg
Nominell spenning	220-240 V ~ 50 Hz
Effekt	2300 W
Tomgangshastighet	8000 rpm
Gjenget spindel	M14
Dobbelt isolert	Ja (Klasse II)
Lydtrykknivå (LPA)	97.6 dB(A)
Lydeffektnivå (LWA)	108.6 dB(A)
Vibrasjon (ah)	4.63 m/s² (K=1.5 m/s²)
Hovedfunksjoner	Sliping, kapping, børsting av metall og stein
Mykstart	Ja
Ekstra antivibrasjonshåndtak	Ja, 3 posisjoner
Spindellåsknapp	Ja
Slitasjeindikator for kullbørster	Ja (grønn/rød LED)
Vedlikehold	Rengjøring med tørr klut, ingen smøring nødvendig
Reparerbare reservedeler	Utskiftbare kullbørster
Medfølgende tilbehør	Nøkkel, sidehåndtak, metallslipeskive

Ofte stilte spørsmål - WX23AG.1 WORX

Hvordan skifter jeg skiven på vinkelsliperen?

Koble fra apparatet. Trykk på spindellåsknappen (4) for å låse spindelen. Skru av klemmeflensen (7) med nøkkelen. Bytt skive, og skru deretter klemmeflensen på igjen. Sørg for at flensen er riktig orientert i henhold til skivetykkelsen (stor diameter mot skiven for tynne skiver, liten diameter for tykke skiver). Slipp låseknappen og kontroller at skiven roterer fritt.

Hvordan bruker jeg kontinuerlig driftsmodus?

Skyv sikkerhetsbryteren (B) fremover og deretter av/på-bryteren (A) helt frem. Deretter skyver du sikkerhetsbryteren igjen og slipper av/på-bryteren. Apparatet går da kontinuerlig. For å stoppe, skyv av/på-bryteren; sikkerhetsbryteren løses automatisk.

Hvordan justerer jeg beskyttelsesdekselet?

Koble fra apparatet. Åpne klemmespaken (8). Monter beskyttelsesdekselet (14) med kodenesen i sporet på spindelhalsen. Vri dekselet til ønsket posisjon, lukk deretter klemmespaken. Sørg for at dekselet er godt låst. For kapping, bruk spesialbeskyttelsesdekselet (15).

Hva er maksimal skivediameter for denne modellen?

Maksimal skivediameter er 180 mm for modell WX23AG.1.

Hvordan bytter jeg kullbørstene?

Fjern skruen på tilgangsdekselet. Løft dekselet og ta ut børsteholderen. Hold fjæren bakover og skyv den slitte børsten ut av huset. Plasser den nye børsten i samme retning mens du holder fjæren, og slipp den deretter. Sett tilbake børsteholderen og dekselet. Begge børstene må skiftes samtidig.

Hva gjør jeg hvis vinkelsliperen vibrerer for mye?

Kontroller at ytre flens er godt strammet og at skiven er riktig montert på indre flens. Inspiser skiven for skader. Hvis skiven er skadet, bytt den. En skadet skive kan sprekke og forårsake skade.

Hvilke sikkerhetsbeskyttelser bør brukes?

Bruk vernebriller, hørselsvern (lydnivået overstiger 80 dB(A)), støvmaske, hansker og motstandsdyktig forkle. Bruk også ansiktsvern om nødvendig.

Hvordan rengjør og vedlikeholder jeg apparatet?

Rengjør apparatet med en tørr klut kun. Bruk aldri vann eller kjemiske rengjøringsmidler. Hold motorventilasjonsspaltene rene. Verktøyet trenger ingen ekstra smøring.

Kan jeg bruke vinkelsliperen til kapping av metall?

Ja, for kapping av metall, bruk spesialbeskyttelsesdekselet for kapping (tilbehør) og en egnet kappeskive. Ikke bruk for mye press og unngå å blokkere skiven.

Hva betyr slitasjeindikatoren for kullbørster?

En grønn LED indikerer normal tilstand. En rød LED betyr at kullbørstene er slitt og må skiftes snart. Når isolatorpluggen i resin kommer i kontakt med bryteren, kuttes strømmen automatisk; bytt da begge børstene.

BRUKSANVISNING WX23AG.1 WORX

Innstill vernaldekselet (14) slick at gnistene ikke fyker mot brukeren.

Lavvibrationshåndtag 1

Metalskaeredisk (WX22AG WX23AG WX23AG.1) 1

Beskyttelseskappe til skaering

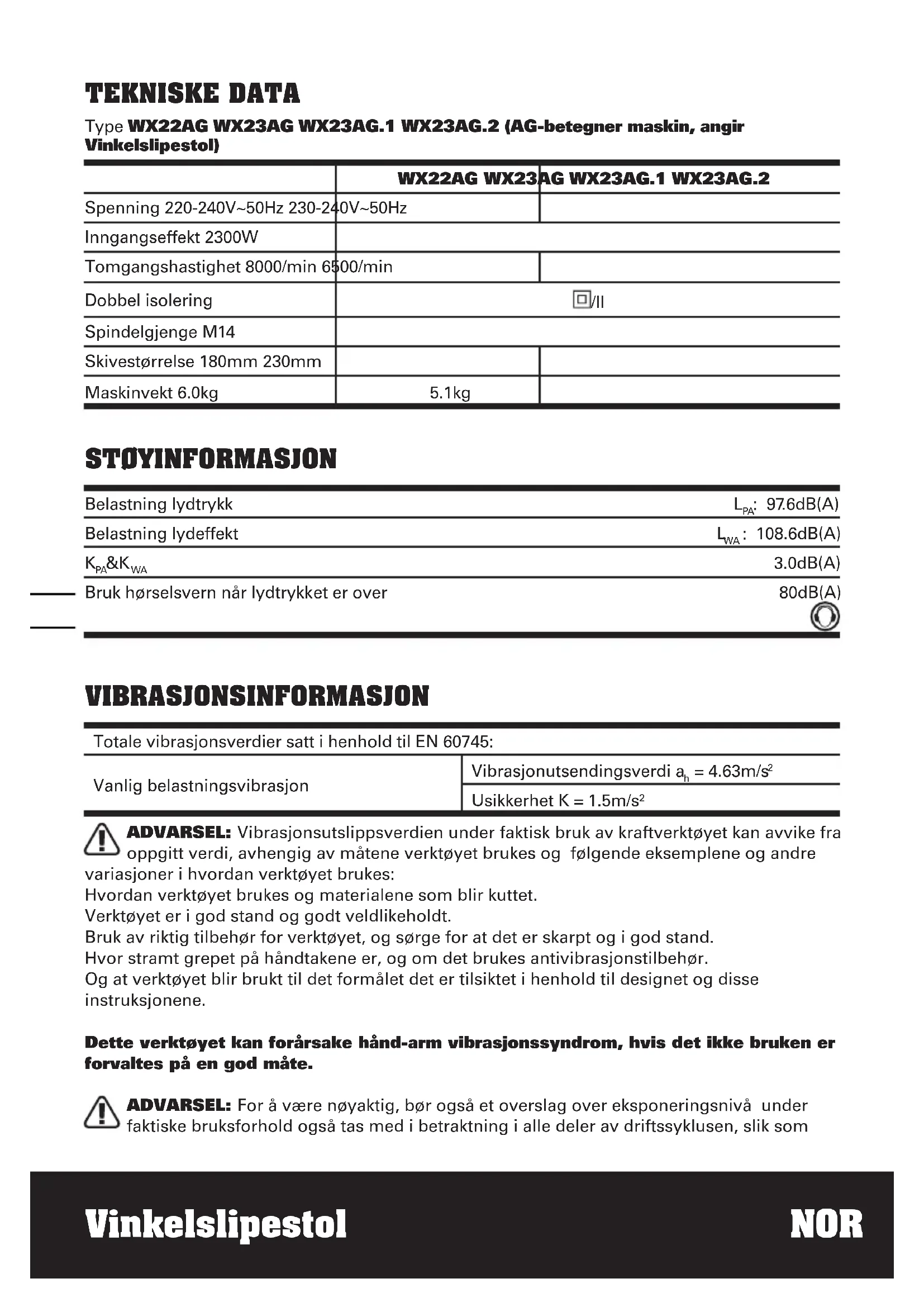

Totale vibrasjonsverdier satt i henhold til EN 60745:
Vanlig belastningsvibrasjon	Vibrasjonutsendingsverdi \( a_h = 4.63m/s^2 \)
	Usikkerhet K = 1.5m/s2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike fra oppgitt verdi, avhengig av matene verktøyet brukes og følgende eksemplene og andre sjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet.

Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand.

Hvor stramt grepet pahandtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hand-arm vibrasjonsyndrom, hvis det ikkeBruken er forvaltes på en god mæte.

ADVARSEL: For Å vare nøyaktig, bør ogsa et overslag over eksponderingsniva under faktiskeBruksforhold ogsa tas med i betraktning i alle deler av driftssyklusen, sik som

For a hjelpe til a minimere risikoen for vibrasjonsekspondering.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, inveter i antivibrasjonstilbehør.

Unngå Å bruke verktøy i temperaturer på 10^ eller lavere.

Planlegg arbeidstimeplanen din sik at du spre bruk av hoyvibrasjonsverktoy utover flere dager.

TILBEHOR

Skiftenogkkel 1

Antivibrasjon hjelpehändtak 1

Metallslipeskive (WX22AG WX23AG WX23AG.1) 1

Vi anbefaler at du kjøper alle dine rekvisiter fra samme butikken der du kjøpte verktøyet. Bruk gode kvalitetsrekvisitter merket med et velkjent bransjenavn. Velg kvalitet i forhold til det arbeidet du akter Å gå i gang med. Vi viser til rekvisittpakningen for videre detailjer. Butikkponalet kan ögså hjelpe deg med hjelp og råd.

YTTERLIGERE SIKKERHETSPUNKTER FOR DIN VINKELSLIPER

Sikkerhetsadvarsler som er vanlige for slope- eller kappefunksjoner:

1. Dette kraftverktøyet er tiltenkt for Å fungere som en polerings-eller kappingsverktøy. Les alle sikkerhetsadvarslene, instruksjonene, illustrasjonene og spesifikasjonene gitt med dette kraftverktøyet. Hvis du ikke følgter alle instruksjoner som står listet under kan dette føre til elektrisk sjokk, brann og/ller alvorlig skade.
2. Operasjoner som stalbørsting, polering, aller pissing er/DDke anbefalt med dette verktyet.

Operasjoner som verkoyet ikke ble designet for kan utgjore en fare og forarsake alvorlig personskade.

1. Ikke bruk tilbehør som ikke er spesielt designet og anbefalt av verktøyfabrikanten. Bare forditilbehørret kan festes til verktøyet ditt, forsikrer det ikke trygg operasjon.
2. Den rangerte hastigheten på tilbehøret på vår minst lik maksimal hastighet som er markert på verktøyet. Tilbehør som kjoer fortere enn deres rangerte hastighet kan gå fra hverandre.
3. Utvendige mal og tykkelse pa tilbehoret ma vare innenfor kapasitet som er rangert pa verktoyet. Tilbehor av ukorrekt storrelse kan ikke tilstrekkelig voktes eller kontrolleres.
4. Ved gjenget montering av tilbehør ma dette tilpasses spindeltråden på jerkselet. For

diameteren til flensen. Tilbehør med arbeidshull som ikke passer med monteringsutstyret til verktøyet vil kjore uten balanse, vibrere ekstremt og kan miste forårsake tapt kontroll.
7. Ikke bruk et skadet tilbehør.

Før haver bruk bør du inspisere verktøyet som slipende hjul for hakk og sprekker, støtteputer for sprekker, slitasje eller overdreven slitasje og vaierbørsten for lase ell er knekte vaiere. Hvis verktøyet ellter tilbehoret blir slupp etbakken, sjekk for skade ell er monter et uskadet tilbehør. Etter inspeksjon og montering av et tilbehør, ma du og tilskuere stå unna det roterende verktøyet og kjore verktøyet pa maksimal ingen belastning for ett minutt. Skadet tilbehør vil naturlig bryte av under denne testperioden.

1. Bruk verneutstyr. Avhengig av bruksområdet,Bruk ansiktsskjold, vernebriller eller sikkerhetsbriller.
   Etter behov, bruk støvmaske, hørsvern, hansker og butikkforkle som kan stoppe små slime-ller arbeidsstykkedeler.
2. Hold tilskuere på trygg avstand fra arbeidsområdet. Enhver person som gär inn i arbeidsområdet må bruke personlig verneutstyr. Deler av arbeidsstykket eller et ødelagt tilbehør kan fly vekk og forårsake skade utenfor det umiddelbare operasjonsområdet.
3. Hold verktøyet kun uttered isolerte gripeoverflater, nær du utfører en operasjon hvor kuttetilbehoret kankommen i kontakt med skjulte ledninger eller sin egen ledning.

Kuttetilbehör somkommen i kontakt med en "levende" ledning kan gjore utsatte metalldeler av verktøyet "levende" og gi brukeren elektrisk sjokk.

1. Plasser ledningen borte fra det spinnende tilbehoret. Hvis du mister kontroll, kan ledningen bli kuttet og händen eller armen din kan bli trukket inn i det spinnende tilbehoret.
2. Aldri legg verktøyet ned for tilbehoret har fullstendig stoppet.

Det spinnende verktøyet kan gripe overflaten og trekke verktøyet ut av din kontroll.

1. Ikke kjør verktøyet mens du holder det ved sider av deg. Utilsiktet

kontakt med det spinnende tilbehoret kan huke seg fast i klærne dine og trekke tilbehoret mot kroppen din.

1. Foreta regelmessig rengjoring av luftventilene på verktøyet. Motorens vifte kan trekke støvet inn i verktøyet og overdren oppsamling av stovmetall kan forårsake elektriske farer.
2. Ikke bruk verktøyetær lettantennelige farer. Gnister kan tenne disse materialene.
3. Ikke bruk tilbehør som krever kjølevæske. Bruk av vann eller annen kjølevæske kan.fore til dodelig elektrosjokk eller elektrisk sjokk.
4. Du ma holde handen på handtaket mens du jobber. Bruk alltid ekstrahandtaket som ble levert med verktøyet. Hvis du mister kontrollen kan det føre til persorskader.

VIDERE SIKKERHETSINSTRUKSJONER FOR ALT ARBEID

Tilbakeslag og tilknyttede advarsler

Tilbakeslag er en plutselig reaksjon pa et sammentrykt aller roterende hjul som setter seg fast, stotteputer, brste eller annet tilbehør. Sammentrykkingller fastsetting forarsaker hurtig stopp pa grunn av overbelastning av det roterende tilbehoret som til slutt forarsaker at det ukontrollerte verktøyet blir tvunget i motsatt retningen av tilbehorets rojasjon ved sammentrykkingspunktet.

For eksempel, hvis et slipende hjul blir
sammentrykt aller kjørt fast av arbeidsstykket,
kan kanten på hjulet som gär inn i
sammentrykkingspunktet grave seg inn i
overflaten på materialet som forårsaker at
hjuletkommen ut eller slår ut. Hjulet kan
enten hoppe fremover aller bort fraBrukeren,
avhengig av retningen hjulets bevegelse ved
sammentrykkingspunktet. Slipende hjul kan
også gä i stykker vedppe forholdene.
Tilbakeslag er resultatet av at verktøyet
blir feil brukt og/eller ukorrekte
operasjonsfremgangsmæter aller forhold og
kan unngås ved a ta korrekte forholdsregler
som gitt over.

1. Hold et godt grep på verktøyet og plasser kroppen og Armen

din sik at du kan ta imot kraften til et tilbakeslag. Bruk alltid hjelpehandtak, his tilgjengelig, for maksimal kontroll over tilbakeslag eller dreiekraftreaksjon under oppstart. Brukeren kan kontrollere dreiekraftreaksjoner erler tilbakeslagkrefter, his korrekte forholdsregler blir tatt.

1. Aldri plasser handen nær det roterende tilbehoret. Tilbehør kan gi tiltbakeslag over handen din.
2. Ikke stå i det området hvor verktøyet vil flytte seg hvis det oppstår et tilbakeslag. Tilbakeslag vil drive verktøyet i motsatt retning til den retningen hjulet beveger seg ved sammentrykkingspunktet.
3. Vær spesielt forsiktig nár du arbeider på hjørner, skarpe kanter, osv., unngå hopping og sammentrykking av tilbehøret. Hjørner, skarpe kanter eller hopping har en tendens til a sammentrykke det roterende tilbehøret og kan forårsake tap av kontroll eller tilbakeslag.
4. Kobl ilke til et kjedesagblad for trearbeid ell er et blad for tannsag. Slike blad skaper ofte tilbakeslag og tap av kontroll.

TILLEGS SIKKERHETSINSTRUKSJONER FOR SLIPING OG KAPPINGS FUNKSJONER

Sikkerhetsadvarsler spesifikke for sliping og grov avkutting:

1. Bruk kun hjultyper som er anbefalt for verktoyet ditt og spesifikke verneinnretninger som er designet for det valgte hjulet. Hjul som verktoyet ikke var designet for kan ikke tilstrekkelig vernes og er utrygge.
2. Slopeoverflaten til de de innrykte hjulene på midten mA monteres under planet til verneleppen.

1. Verneinnretningen på vår sikkert festet til verktøyet og plassert for maksimal sikkerhet, sä minst mulig

av hjulet er eksponert motBrukeren.

Verneinnretningen hjelper til med a beskytteBrukerenfraodelagtehjuldeler ogutilsiktetkontaktmedhjulet.

1. Hjul må kun brukes for anbefalte bruksområder. For eksempel: ikke slip med sider av avkuttingshjulet.

Grove avkuttingshjul er ment for ytre sliping, hvis du bruker kraft pa sider av disse hjulene kan det fore til at de bryter i stykker.

1. Alltid bruk uskadde hjulfenser som er av korrekt storrese og form for det valgte hjulet. Korrekte hjulfenser

stotter hjulet og reduserer dermed muligheten for hjulskade. Flenser for avkuttingsjul kan vare forskjellig fra slipehjulfenser.

1. Ikke bruk slitte hjul fra større

verktoy. Hjul som er ment for større

verktoyegnersegikkeforhoyere

hastighet for et mindre verktoy og kan bryte i stykker.

og ta korrigerende handling for Å

utelukke forarsaken for binding av hjulet.

1. Ikke start kutteoperasjonen pa nytt i arbeidsstykket. La hjulet oppna fullstendig hastighet og g fora forsiktig inn i kuttet pa nytt. Hjulet kan kinde, gopp erler ftilbakeslag hvis verktoye startes pa nytt i arbeidsstykket.

2. Støtt paneler eller andre store arbeidsstykker for Å minimere faren forSAMmentrykking av hjul og

tilbakeslag. Store arbeidsstykker hare n tendens til Å synke ned under sin egen vekt. Du mä plassere støtter under arbeidsstykker nær kuttelinjen og nær kanten av arbeidsstykker på begge sider av hjulet.

1. Vær ekstra forsiktig nár du lager et "lommekutt" i eigsisterende vegger

eller andre blinde omrader. Hjulet

kan kutte gass ellvannr, elektriske

forarsake tilbakeslag.

TILLEGS SIKKERHETSINSTRUKSJONER FOR KAPPINGS ARBEID

Ytterligere sikkerhetsadvarsler spesifikke for grov avkutting:

1. Ikke "kjør fast" avkuttingshjulet ell er bruk overdreven makt. Ikke prøv à lage et overdrevent dypt
   kutt. Overstressing av hjulet oker belastningen og susceptiliteten til a tviste erler binde hjulet i kuttet og muligheten for tilbakeslag ellr hjulskade.
2. Ikke stå på linje med og bak det roterende hjulet. Når hjulet, vedbrukspunktet, beveger seg bort fra kroppen din, kan mulige tilbakeslag drive det spinnende hjulet fremover og verktøyet rett mot deg.
3. Nåhjulet slicer eller når du avbryter
   en kutting av hvilken som helst ársak, slå av verktøyet og hold verktøyet uten bevegelse til hjulet stopper fullstendig. Aldri prov Å fjerne avkuttingsjulet fra kuttet mens hjulet er i bevegelse da dette kan forársake tilbakeslag. Undersøk

SYMBOLER FREMGANGSMÄTE F

FOR

LADNING

For a redusere risikoen for personskade, ma brukeren lese instruksjonsveiledningen Beskyttelsesekasse

MERK: Les noye gjennom instruksjonsboka for du bruker verktoyet.

Advarsel

FORMÁLSMESSAGE BRUK

Maskinen er beregnet til kapping, sliping og børsting av metall- og steinmaterialer uten bruk av vann. Til kapping av metall ma det brakes et spesielt vernenedeksel til kapping (tilbehør).

Beskyttelsesklasse

1. SIKKERHETSBRYTER AV/PÅ

Bryteren er slatt av for a hindre tilfeldig start. For a sla pa verktoyet, sla sikkerhetsbryteren (B) forover og skyv p/aav bryter (A) helt ned. Na er verktoyet slatt pa. For a sla verktoyet av, frigjor pa/av bryteren.

Bruk vernebriller

Bruk hørselsvern

Bruk støvmaske

Avfall fetter elektriskeprodukterma化进程leggesammen medhusholdningsavfall.Vennligstrisikresirkuler avfallet der dettefinnes.Undersk hos de lokalemyndighetene ell er en detailjist forresirkuleringsrad.

Hvis du ønsker Å bruke verktøyet heletiden, slå sikkerhetsbryteren (B) forover og skyv p/aav bryteren (A) helt ned. Sla sá sikkerhetsbryteren (B) forover igjen og frigjør av/pa bryteren. Na er bryteren låst for kontinuerlig bruk. For a slæ av verktøyet, skyv p/aav bryter helt ned og sikkerhets p/aav bryter vil automatisk løse seg ut.

Beskytse mot ny innkoping

Beskyttelsen mot ny innkobling forhindrer en ukontrollert starting av elektroverktøyet etter at strømmen var borte. Til ny igangsetting setter du på-/av-bryteren A I utkoplet posisjon og slår elektroverktøyet på igjen.

2. HÄNDTAKOMRÄDE

Hold alltid vinkelsliperen med et godt tak, med begge hender nár du bruker den (Se B).

3. HändTAK MED LITE VIBRASJON

Dette fronthandtaket har en fleksibel vibrasjonsabsorberende kobling mellom bolten og handtaket for a redusere vibrasjon og oke komforten.

MERK: Händtaket er fleksibelt festet til girkassen,/DDke stivt festet.Du kan velge mellom tre arbeidsposisjoner for a kunne fsi sikrest og mest behagelig kontroll over vinkelsliperen (Se C).Sideposisjon for slipng og topp-posisjon for kapping.Handtaket er skrudd i klokkeretning i girkassehullet (Se B). Alltid bruk ekstrahandtaket.

4. SPINDELLÄSEKNAPP

Ma bare brukes nár du skifter en skive. Trykk aldri nár skiven roterer!

5. TILPASS SKIVEN

Den indre falsen (5) ligger over spindelen (6) og pa de to spindelflatene. Plasser skiven pa den indre falsen og deretter pa den ytre falsen (7) gjenget pa spindelen. Trykk spindellaseknappen (4) og roter spindelen til den lases, fest den ytre falsen godt, ved a bruke din spesielle skiftenokkel for a feste skiven (Se D). Lasepinnene pa din spesielle skiftenokkel plasseres i hullene pa den ytre falsen. Sjekk om skiven roterer fritt og er skikkelig festet. Gjør en test pa tomgang i ca 30 sekunder for a sjekke vibrasjon pa skiven og rotasjonen. For fjerne skiven, ma du gjore omvendt av de forrige instruksjonene.

6. JUSTERBART YTRE FALSEFESTE.

Den ytre falsen (7) skal justeres for a tilpasses forskjellige skivetykkelser. For tynnere skjaering aller diamantskiver skal den hevede delen av den ytre falsen pasettes vendt bort fra skiven(Se E.2). For tykkere slipskiver skal den hevede delen av ytre fals, vende mot skiven for a skaffe bedre stotte til skivehullene (Se E.1) Forsikre deg alltid om at skiven er forsvarlig festet.

7. JUSTERING AV VERN

Før alle arbeider på maskinen utføres mxstøpselet trekkes ut.

Til arbeid med slime- aller kutteskiver ma vernenedeksel vare montert.

Apne spennarmen (8). Sett vernaldeksel (14) med kodeplugg inn i kodenoten pa spindelhalsen til maskinhodet og drei til ndvendig stilling (arbeidsposisjon).

For a klemme fast vernaldekselet (14) skal spennarmen (8) lukkes.

Den lukkede sider av verneteksel (14)
må alltid peke motBrukeren.

MERK: Med spennarmen (8) Åpen kan klemmejusteringsmutteren (12) bljustert for

a sikre at vernet er forsvarlig festet etter at spennarmen (8) igjen er lukket.

Vernedeksel til kapping

ADVARSE! Til kapping av metall ma du alltid bruke vernendekselet for kapping

Vernedekselet til kapping (15) monteres pa samme mæte som hjulvernet for sliping (14).

8. FJERNING AV VERNET

Fjern aldri vernet for andre

arbeidsforhold. For a fjerne vernet, ta forst av skiven og begge flensene. Apne deretter spennarmen (8), roter vernet for a sette utstikkerne pa linje med hullene i girkassen, og fjern til slutt vernet. For a sette pa plass vernet, gjenta prosessen i motsatt rekkefolge. Oppbevar alle delene forsvarlig.

9. MYKSTARTMOTOR

Innvendige elektroniske komponenter tillater motorens hastighet Å Øke langsom, noe som reduserer dreie-effekten på handleddene ved høy motorhastighet.

10. ROTERE GIRKASSEN

For spesielle arbeidssituasjoner, kan girkassen roteres 90^ for a bedre arbeidskomforten og sikkerheten. Frist, koble fra hovedstromforsyningen, fjern deretter skiven og vernet. Fjern de fire skruene fra girkassen (se G). Roter forsiktig girkassen i den onskede posisjonen men IKKE trekk girkassen ut av kapslingen. Hvis girkassen kommt ut av kapslingen vil motorens karbonbørster matte skiftes.

11. BRUK AV SLIPEREN

OBS: Ikke slå på sliperen'nar skiven er i kontakt med arbeidsstykket. La skiven få full hastighet før du begyinner Å slope.

Plasser alltid vernet sik at sa mye som mulig av den blottlagte skiven peker bort fra deg.

For best kontroll av verktøyet, best

materialavvirkning og minimum
overbelastning, hold en vinkel mellom skiven
og arbeidsflaten pa ca. 15^ - 30^ ved sliping.
Vær forsiktig ved sliping i hjørner da kontakt
med tverflater kan fore til at sliperen hopper
eller vrir seg.
La vinkelsliperen kjole seg etter avsluttet
arbeide. Ikke beror varme flater.

12. KAPPING

ADVARSEL! Til kapping av metall ma du alltid bruke vervedekselet for kapping.

Under kapping ma det ikke kiles fast eller Oscilleres. Arbeid med middels sterk fremskyvning tilpasset materialet som skal bearbeides.

Viktig er retningen man kapper i.

Maskinen arbeider alltid i motsatt retning, derfor m amngen icke bevege maskinen i den andre retningen! Ellers er det fare for at den trykkes ukontrollert ut av snittet.

13. INDIKATOR BØRSTESLITASJE (WX22AG WX23AG WX23AG.2) (Se H)

Vinkelsliperen er utstyrt med en automatisk indicator for børsteslitasje. En gronn LED viser at børsten fungerer normalt. En rød LED viser at børsten er nesten utslitt og bør skiftes sasnart som mulig.

14. AUTO-STOPP KULLSTIFFBØRSTER (WX23AG.1) (Se I1)

Motoren vil automatisk kobles ut när isolasjonstykket av harpiks (17) på innsiden av kullbørsten (18) eksponeres for kontakt med strømfordeleren (16). När dette skjer, mA begge kullbørstene skiftes ut. Hold kullbørstene rene og frigjerte til ä kinne gliinn i holderne. Begge kullbørstene skal skiftes samtidig. Bruk kun like kullbørster.

15. SKIFTE BØRSTER (Se I2)

Fjern skruen som holder motorbørstedekselet. Fjern dekselet ved Å løfte det forsiktig ut, og trekk Iøs spadekontakten. Hold igjen spiralfjærén, trekk den utslitte børsten ut av kapslingen, og slipp fjærén igjen forsiktig. Sett

inn reservebørsten (i samme retning) mens spiralfjæren holdes igjen. Sørg for at børsten plasseres riktig og at den kan beveges fritt, slipp deretter fjæren som na skal ditte i sporet på børsten. Fest spadekontakten igjen, sett pa og fest dekselet.

Ta ut stopselet fra stikkontakten for du foretar justeringer, service ell er vedlikehold.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold.

Det er ingen brukernyttige deler i det

elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for Å rense verktøyet. Tørk av med en tørr klut. Du ma alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet. Hvis den medfølgende ledningen er beskadiget må den erstatte av produsenten, serviceagenten aller andre kvalifiserte personer for Å unngå risiko.

FEILSOKING

Avfall perpet elektriskeproduktermxkke legges sammen med husholdningsavfall.

Vennligst resirkuler avfallet der dette finnes. Undersk hos de lokale myndighetene ell er en detailjist for resirkuleringsrad.

SAMSVARSERKLÄERING

Funksjon Perifer og lateral kverning

Samsvarer med fologende direktiver,
Maskindirektivet 2006/42/EC
EMC-direktivet 2004/108/EC
RoHS Direktiv 2011/65/EU

Standardene samsvarer med:

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-3

Kvalitetssjef POSITEC

1. SÄKERHETSSTRÖMBRYTARE TILL/FRÄN
2. HANDGREPP
3. LAGVIBRATIONSHANDTAG
4. SPINDELLÅSKNAPP
5. INRE FLÄNS
6. SPINDEL
7. YTTRE FLÄNS
8. SKYDDSSPAK FÖR FASTKLÄMNING
9. JUSTERMUTTER FÖR FASTKLÄMNING
10. SKIFTNYCKEL
11. LOCK OVER MOTORS BORSTAR
12. INDIKATOR FÖR BORSTSLITAGE (WX22AG WX23AG WX23AG.2)
    13.SLIPSKIVA
13. SPRÄNGSKYDD FÖR PLANSLIPNING
14. SPRÄNGSKYDD FÖR KAPNING*
