WX23AG.1 - Vermaler WORX - Gratis gebruiksaanwijzing en handleiding

Merk	WORX
Model	WX23AG.1
Producttype	Haakse slijper
Max. schijfdiameter	180 mm
Gewicht	6.0 kg
Nominale spanning	220-240 V ~ 50 Hz
Vermogen	2300 W
Onbelast toerental	8000 tpm
Schroefdraadas	M14
Dubbele isolatie	Ja (Klasse II)
Geluidsdrukniveau (LpA)	97.6 dB(A)
Geluidsvermogenniveau (LwA)	108.6 dB(A)
Trilling (ah)	4.63 m/s² (K=1.5 m/s²)
Belangrijkste functies	Slijpen, doorslijpen, borstelen van metaal en steen
Zachte start	Ja
Anti-vibratie zijhandgreep	Ja, 3 standen
Spilvergrendelknop	Ja
Koolborstelslijtage-indicator	Ja (groene/rode LED)
Onderhoud	Reiniging met een droge doek, geen smering nodig
Vervangbare onderdelen	Vervangbare koolborstels
Meegeleverde accessoires	Sleutel, zijhandgreep, metaalslijpschijf

Veelgestelde vragen - WX23AG.1 WORX

Hoe vervang ik de schijf van de haakse slijper?

Koppel het apparaat los van de stroom. Druk op de spilvergrendelknop (4) om de spil te blokkeren. Draai de spanflens (7) los met de sleutel. Vervang de schijf en draai de spanflens weer vast. Zorg ervoor dat de flens correct is georiënteerd afhankelijk van de dikte van de schijf (grote diameter tegen de schijf voor dunne schijven, kleine diameter voor dikke schijven). Laat de vergrendelknop los en controleer of de schijf vrij kan draaien.

Hoe gebruik ik de continu-modus?

Duw de veiligheidspal (B) naar voren en vervolgens de aan/uit-schakelaar (A) helemaal naar voren. Duw vervolgens opnieuw de veiligheidspal naar voren en laat de aan/uit-schakelaar los. Het apparaat werkt dan continu. Om te stoppen, duwt u de aan/uit-schakelaar; de veiligheidspal wordt automatisch losgelaten.

Hoe stel ik de beschermkap af?

Koppel het apparaat los van de stroom. Open de spanhendel (8). Monteer de beschermkap (14) met de codeernok in de groef van de spilhals. Draai de kap in de gewenste positie en sluit de spanhendel. Zorg ervoor dat de kap goed is vergrendeld. Gebruik voor doorslijpen de specifieke beschermkap (15).

Wat is de maximale schijfdiameter voor dit model?

De maximale schijfdiameter is 180 mm voor model WX23AG.1.

Hoe vervang ik de koolborstels?

Verwijder de schroef van het toegangsdeksel. Til het deksel op en verwijder de borstelhouder. Houd de veer naar achteren en schuif de versleten borstel uit de behuizing. Plaats de nieuwe borstel in dezelfde richting terwijl u de veer vasthoudt, en laat deze dan los. Plaats de borstelhouder en het deksel terug. Beide borstels moeten tegelijkertijd worden vervangen.

Wat te doen als de slijper overmatig trilt?

Controleer of de buitenste flens goed is aangedraaid en de schijf correct op de binnenflens is geplaatst. Inspecteer de schijf op beschadigingen. Als de schijf beschadigd is, vervang deze dan. Een afgebroken schijf kan breken en letsel veroorzaken.

Welke veiligheidsbescherming moet ik dragen?

Draag een veiligheidsbril, gehoorbescherming (omdat het geluidsniveau hoger is dan 80 dB(A)), een stofmasker, handschoenen en een stevige schort. Gebruik indien nodig ook een gelaatsscherm.

Hoe reinig en onderhoud ik het apparaat?

Reinig het apparaat alleen met een droge doek. Gebruik nooit water of chemische reinigingsmiddelen. Houd de ventilatiesleuven van de motor schoon. Het gereedschap heeft geen extra smering nodig.

Kan ik de slijper gebruiken voor het doorslijpen van metaal?

Ja, gebruik voor het doorslijpen van metaal de specifieke beschermkap voor doorslijpen (accessoire) en een geschikte doorslijpschijf. Gebruik geen overmatige druk en blokkeer de schijf niet.

Wat betekent de koolborstelslijtage-indicator?

Een groene LED geeft een normale toestand aan. Een rode LED betekent dat de borstels versleten zijn en snel moeten worden vervangen. Wanneer het isolerende harsblokje in contact komt met de schakelaar, wordt de stroom automatisch uitgeschakeld; vervang dan beide borstels.

GEBRUIKSAANWIJZING WX23AG.1 WORX

• Sommige afgebeelde of beschreiben toebehoren worden nicht meegeleverd.

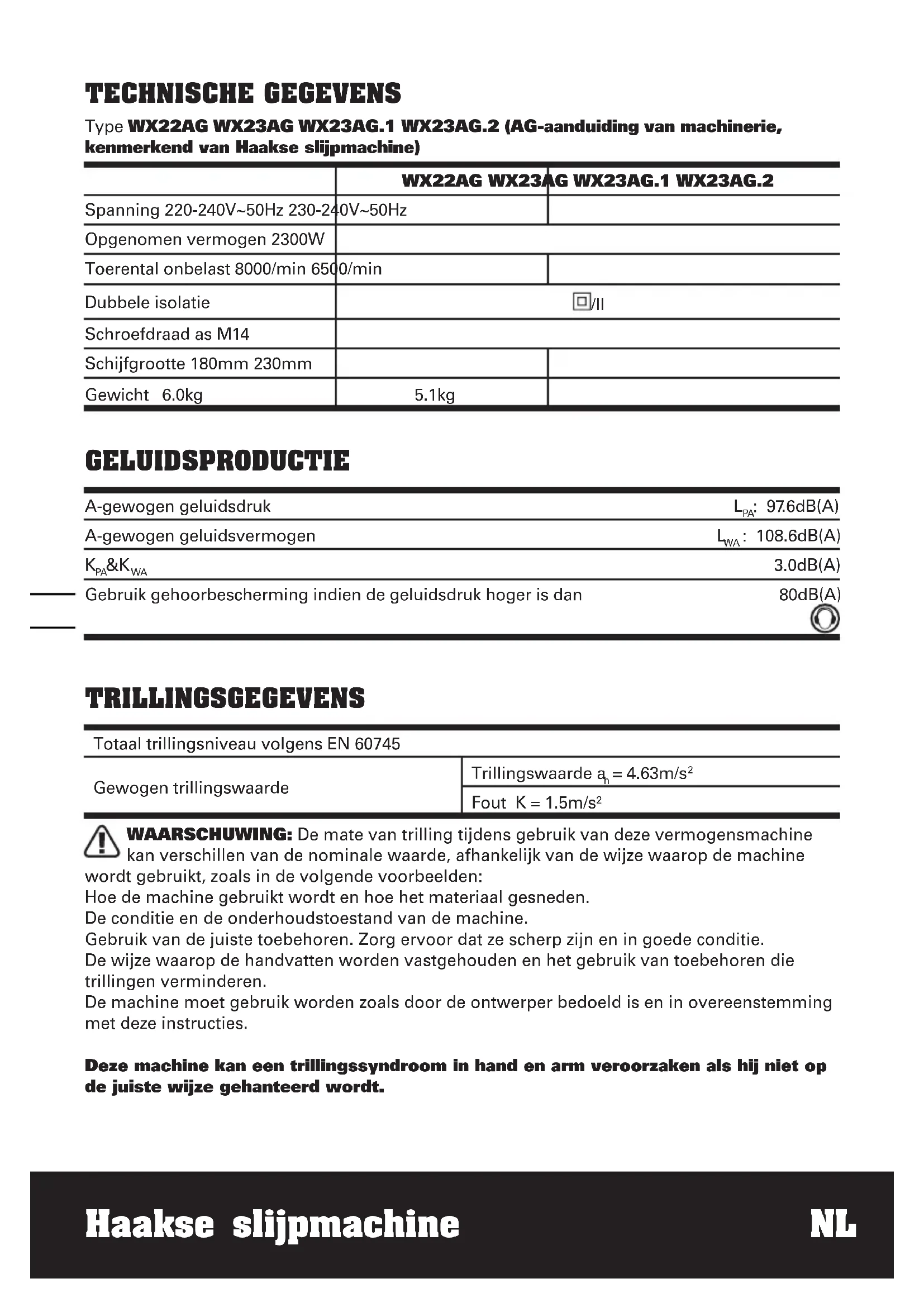

TECHNISCHE GEGEVENS

Type WX22AG WX23AG WX23AG.1 WX23AG.2 (AG-aanduiding van machinerie, kenmerkend van Haakse slijpmachine)

	WX22AG WX23AG WX23AG.1 WX23AG.2
Spanning 220-240V~50Hz 230-240V~50Hz
Opgenomen vermogen 2300W
Toerental onbelast 8000/min 6500/min
Dubbele isolatie	☐/II
Schroefdraad as M14
Schijfgrootte 180mm 230mm
Gewicht 6.0kg	5.1kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	LPA: 97.6dB(A)
A-gewogen geluidsvermögen	LWA: 108.6dB(A)
KPA&KWA	3.0dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745
Gewogen trillingswaarde	Trillingswaarde an = 4.63m/s2
	Fout K = 1.5m/s2

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine vt gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebruikt worden en hoe het materiaal gesneden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden

met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de是怎样 waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blootstelling aan trillingen verminderen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10^ of minder.

Plan de werkzaamheden zodate met veel trillingen over een aantalragen verspreid worden.

ACCESSIONS

Stelsleutel

1

Metalenslijpschijf (WX22AG WX23AG WX23AG.1) 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Gebruik de kwaliteit die u voor de klus nodig hebft. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

EXTRA VEILIGHEIDSPUNTEN VOOR DE HAAKSE SLIJPMACHINE

Deze verilgheidswaarschuwingen geldenvoor slijp-, schuur- en snijbewerkingen:

1. Deze machine is bedoeld om gebruikt te worden als slijpmachine, of zaag. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met deze machine geleverd zijn. Worden de instructies hieronder nicht opgevolgd, dan kan dat resulteren in elektrische schok, brand en of ernstig letsel.
2. Bewerkingen zoals slijpen, staalborstelen, polijsten en afkorten worden met deze machine nicht aanbevolen. Bewerkingen waarvoorde machine Niet bedoeld is, kunnengevaarlijk zijn en persoonlijk letselveroorzaken.
3. Gebruik geen accessoires die nicht spezial ontworpen en aanbevolen zich door de fabrikant van de machine. Het feit dat een accessoire op de machine past, betekent nicht dat de veilige werkung gegarandeerd is.
4. De nominale snugheid van een accessoire要去 minstens zo groot zich als de maximale snugheid van de machine. Accessoires die op een te hoge snugheid worden gezruikt, können uit elkaar vliegen.
5. De buitendiameter en de dikte van een accessoire要去en binnen de capaciteit van de machine passen. Accessoires van de verkeerde grotte kuren Niet goed beschermd en bediend worden.
6. Montage met schroefdraad van accessoires要去 overeenkomen met de draad van de asdraad van de slijpmachine. Voor accessoires die zijn gemonteerd met flensen,要去 het asgat van het accessoire overeenkomen met de fixeerdiameter van de flens. Accessoires met schachtgaten die nicht overeenkomen met de montage van de machine, kurenuit balans raken, overmatig trillen en tot gevolg hebben dat

1. Gebruik geen beschadigde accessoires. Controller de accessoires voor gebruik: schuurschijven op spaanders en barsten, scheuren en bovenmatige slijtage, draadborstel voor losse of gebarsten draden. Mocht de machine of een accessoire vallen, inspecteer hem dan op schade of gebruik een/Neww accessoire. Zorg er na inspectie en montage van een accessoire voor dat u en omstandersuit het vlak van het draaiende accessoire staan en laat de machine een minuut op maximale onbelaste snelheid draaien. Een beschadigd accessoire za meestal tijdens een dergelijkte test uit elkaar breken.
2. Draag persoonlijke beschermingsmiddelen. Afhankelijk van de werkzaamheden draagt u hoofdbescherming of een veiligheidsbril. Draag zonodig een stofmasker, gehoorbescherming, handschoenen en een schort waarmee afgeslepen materiaal en delen van het werkstuk mee kuren worden opgevangen. De oogbescherming moet geschikt+zijn om rondvliegende deeltjes op te vangen die bij de werkzaamheden ontstaan. Het stofmasker moet geschikt+zijn om deeltjesuit de lucht te filteren. Langdurigeblootstelling aan lawaai kan tot gehoorschade leiden.
3. Houd omstanders op een veilige afstand van het werkgebied. Ledereen die zich in het werkgebied bevindt要去 persoonlijke beschermingsmiddelen dragen. Brokstukken van het werkstuk en een gebroken accessoire+kennen wegvliegen en letselveroorzaken, ook buiten de onmiddelijkke omgeving van de werkzaamheden.
4. Houd de machine alleen vast bij de geisoleerde handgrepen, wanner uw werkzaamheden tot gevolg kuren hebben dat het accessoire in contact komt met b\verborgen

bedrading of het eigen netsnoer.

Komt het accessoire in contact met een spanningvoerende draad, dank om den metalen delen van de machine onder spanning staan, wat dodelijk kan zijn voor de gebruiker.

1. Houd het netsnooruit de buurt van het draaiende accessoire.Verliest u de macht over de machine, dan kan het snoer worden doorgesneden en bovendien kan uw hand of arm in het draaiende accessoire worden getrokken.
2. Leg de machine nooit neer als het accessoire nog in beweging is.

Het draaiende accessoire kan gegen de oppervlakte komen waardoor u de macht over de machine verliest.

1. Laat de machine nicht draaien verwijl u hem opzij draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegren, waardoor de machine in aanraking met uw lichaam komt.
2. Maak de ventilatieopeningen van de machine geregeld schoon. De ventilator van de motor brengt stof binnen de behuizing en door ophoping van metalen deeltjes kan ere en elektrisch gevaar ontstaan.
3. Gebruik de machine nicht bij ontbrandbare materialen. Ze zouden door vonken in brand können raken.
4. Gebruik geen accessoires die een vloeijaar koelmiddel nodig hebben. Het gebruik van water of andere vloeibare koelmiddelen kan elektrocutie of elektrische schokken tot gevolg hebben.
5. Houd het handvat vast als u werk. Gebruik.altijd de hulphandvatten die met de machine geleverd zich. Als u de machine Niet beheerst kan dat in persoonlijk letselresulteren.

VERDERE VEILIGHEIDSINSTRUCTIES VOOR ALLE BEWERKINGEN

Terugslag en daarmee verwante waarschuwingen

Terugslag is een plotselinge reactie van een draaiend wie of ander accessoire als het plotseling bekneld raakt. Het accessoire blijdt daardoor ineens stilstaan waardoor de machine onbeheerst gedwongen worden

in een richting die tegengesteld is aan de draairichting van het accessoire.

Bijvoorbeeld, als een slijpwiel in het werkstuk blijft klemzitten, dan za de rand van het wiel zich in de oppervlakte van het materiaal graven waarna het wiel maar buiten schiet. Het wiel kan in de richting van de gebruiker schieten of in de andererichting, afhankelijk van de bewegingsrichting van het wiel op het moment dat het vast bleef zitten. Eenschuurwiel kan onder die omstandigheden ook breken.

Terugslag is het gevolg van verkeerd gebruik van een machine en/of onjuiste bedrijfsprocedures en -omstandigheden. Met de juiste maatregelen kan het vermeden worden, zoals hieronder is beschreiben.

1. Houd de machine stevig vast en zorg ervoor dat lichaam en armen in een zodanige positie staan dat u de terugslagkrachten kurz weerstaan. Maak steeds gebruik van het hulphandvat, als het aanwezig is, zodate uijdens het opstarten maximale beheersing hebt over terugslag en koppelreacties.
   De gebruiker kan koppelreacties en terugslagkrachten beheersen met de juiste voorzorgsmaatregelen.
2. Houd uw hand nooit bij het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
3. Houd uw lichaam Niet op een plaats waar de machine komt als er terugslag opttreedt. Bij terugslag schiet de machine in een richting die tegengesteld is aan de beweging van het wie1, op het moment dat het wie1 vastklemt.
4. Wees voorzichtig bij het werken langs hoeken, scherpe randene.d.zodate vermeden worden dat de machine terugstuiert en het accessoire blijt vastzitten.Hoeken, scherpe randen en stuierten können het draaiende accessaire vastgrijpen waardoor u de macht over de machine verliest of er terugslag optreedt.
5. Monteer geen kettingzaag, houtsnijmes of zaagblad met tanden. Dergelijke gereedschappen geben vaak

terugslag en het gevaar dat u de macht over de machine verliest.

EXTRA VEILIGHEIDSINSTRUCTIES VOOR SLIJPEN EN AFKORTEN

Veiligheidswaarschuwingen betreffende slijp- en schuurbewerkingen:

1. Gebruik alleen een wieltype dat is aanbevolen voor de machine en de specifieke beschemmkap die voor dat wilj bedoeld is. Wielen die nicht geschikt zijn voor de machine hunen Niet goed beschermd worden en zich onveilig.
2. Het slijpoppervlak van de centraal ingedrukte wielen要去en onder het vlak van de leikop worden gemonteerd. Een slecht gemonteerd wil dat uit het vlak van de leikop steekt, kan nicht goed worden beschermd.
3. De kap要去 stevig aan de machine bevestigd zich en gespositioneer zich voor maximale verilgheid, zodate een minimale oppervlakte van het wiei in de richting van de gebruiker is blootgesteld. De kap beschermt de gebruiker gegen brokstukken van het wiei en onbedoeld aanraken van het wiei.
4. Wielen mogen alleen worden gebrukt voor aanbevolen toepassingen. Probeer bijvoorbeeld Niet te slijpen met de kant van een snijwiel. Eenschurend snijwiel is bedoeld voor het slijpen van de oppervlakte - door kracht op de zijkant uit te oefenen zou het wielenuit elkaar+kunnen liegen.
5. Gebruik steeds onbeschadigde wielflenzen die de juiste grootte en vorm haben voor het gebruekte wel. De juiste wielflenzen ondersteunen het wil en verminderen de kans dat het wil breekt. Flenzen voor snijwieten zijn anders dan flenzen voor slijpwieten.
6. Gebruik geen afgeslepen wielen van een machine die werkt met een groter vermogen. Een wil dat geschikt is voor een groter vermogen, is nicht geschikt voor de hogere snelheid van een Kleinere machine en zou konnen breken.

EXTRA VEILIGHEIDSINSTRUCTIES VOOR AFKORTEN

Andere verilgheidswaarschuwingen voor schurende snijbewerkingen:

1. Laat het snijwiel Niet "vastlopen" en gebruik geen overmatige druk. Probeer Niet extra diep te snijden. Door overbelasting van het wiel vergroot u de kans dat het wiel verbuigt of in de snede blijft vastzitten, waardoor het wiel terugslaat of breekt.
2. Zorg ervoor dat uw lichaam zich Niet in de lijn van het draaiende wieI bevindt en Niet erachter. Beweegt het wieI, op het moment van gebruik, van uw lichaam af, dan zullen de machine en het wieI door een eventuele terugslag in uwrichting komen.
3. Blijft het wiel vastzetten of moeten de werkzaamheden onderbroken worden, schakel de machine danuit en houd hem stil tot het wiel volledig tot stilstand is gekomen. Probeer het snijwiel Niet uit de snedete verwijderen terwijl het wiel in beweging is, want er kan terugslag optreden. Onderzoek de oorzaak van het vastzittende wiel en neem maatregelen om het probleem te verhelpen.
4. Herstart de machine nicht in het werkstuk. Laat het viel tot volle snelheid komen en breng het wee terug in de snede. Het wieI kan vastklemmen, weglopen en terugslaan als de machine worden gestart met het wieI in het werkstuk,
5. Ondersteun panelen en große werkstukken om het gevaar van vastklemmen en terugslag te vermijden. Een groot werkstuk kan onder eigengewicht doorzakken. Ondersteun het werkstuk in de buurt van de snijlijn en aan de rand van het werkstuk, aan weerszijden van het wie1.
6. Wees extra voorzichtig bij het maken van een "zaksnede" tussen bestaande muren of in een ander blind gebied. Het uitstekende wili kan in contact komen met gas- en waterbuizen, met elektrische bedrading of andere voorwerpen waardoor er terugslag ontstaat.

SYMBOLEN BEDIENINGSINSTRUCTIES

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het ductieboekje.

Waarschuwing

GEBRUIK VOLGENS BESTEMMING

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zichonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven. Voor het doorslijpen van metaal moet een speciale beschemkap voor doorslijpen (toebehoren) worden gezruikt.

Veiligheidsklasse

BEDIENING

1. VEILIGHEIDSSCHAKELAAR

Draag oogbescherming

Draag een stofmasker

Afgedankte elektrische producten kunt u Niet met het normale huisafval weggooien. Breng deze producten, indien möglich, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeenteaar informatie en advies over het recyclen van elektrische producten.

Uw schakelaar is uitgezet om onbedoeld starten te voorkomen. Druk, om het apparaat aan te zetten, de veiligheidsschakelaar (B) maar voren en LAST de aan-/uitknop (A) volledig los. Nu staat het apparaat aan. Laat de aan/- uitschakelaar los om het apparaat uit te zetten. Als u het apparaat constant wil gebruiken moet u de veiligheidsschakelaar (B) maar voren duwen en de aan-/uitschakelaar (A) geheel loslaten, dan de veiligheidsschakelaar (B) weeer maar voren duwen en de aan-/ uitschakelaar loslaten. Nu is uw schakelaar gelokit voor constant gebruik. Zet de aan-/ uitschakelaar op 'uit' om het apparaat uit te zetten, de veiligheidsschakelaar za automatisch loslaten.

Nulspanningsbeveiliging
De nulspanningsbeveiliging voorkomt
ondecontroleerd starten van het
elektrische gereedschap na een
onderbreking van de stroomtoevoer.
Als u het gereedschap opnieuw wilt
inschakelen, zet u de aan/uit-schakelaar 4
in de uitgeschakelde stand en schakelt u
het elektrische gereedschap opnieuw in.

2. HANDGREEPGEBIEDEN

Houd de slijpmachine altijd stevig met beiden handen vast wanner u er mee werkt (Zie Fig. B).

3. TRILLINGSVRIJ HANDVAT

Het handvat aan de voorzijde is flexibel gemonteerd zDat trillingen tussen de bout en het handvat geabsorbeerd worden en het

comfort verbeterd wordt.

OPMERKING: De bevestiging van het handvat aan de tandwielkast is flexibel en geen stevige klem. U kunt in drie posities werken om de hoekslijpmachine op de veiligste en comfortabelste manier te bedieren (zie C). De zichpositie om te slijpen en de bovenpositie op te snijden. Het handvat wordt rechtsom vastgeschroefd in het gat van de tandwielkast (zie B). Gebruik.altijd het hulphandvat.

4. ASSTOPVERGRENDELING

Druk deze alleen in wonneer u een schijf verwisselt. Nooit indrukken wonneer de schijf draait!

5. MONTEREN VAN DE SCHIJF

De binnenste flens (5) bevindt zich boven de as (6) en op de twee vlakke kanten van de as. Plaats de schijf op de binnenste flens en schroef dan de buitenste flens (7) op de as. Druk de asstopvergrendelingsknop (4) in en draai de as tot deze vastzit. Draai daarna de buitenste flens stevig aan met de speciale sleutel om de schijf vast te zetten (Zie Fig D). De pinnen op de sleutel passen in de gaten in de buitenste flens. Controller of de schijf vrij kan draaien en goed vastbezet is. Laat het gereedschap gedurende 30 seconden onbelast draaien om de schijftrillingen te testen en of deze goed vast blijft zitten. Voer deze instructies in omgeekerde volgorde uit om de schijf te verwijderen.

6. INSTELBARE BUITENSTE FLENSKLEM

De buitenste flens (7) kan aangepast worden aan schijven van verschillende diktes. Voor dunnere snij- of diamantschijven monteert u de buitenste flens met het verhoogde gedeelte van de schijf afgericht (Zie Fig E.2). Voor dikkere schijven richt u het verhoogde gedeelte maar de schijf toe om zo een better ondersteuning te bieden (Zie Fig E.1). Zorg er.altijd voor dat de schijf goed vastzit.

7. AANPASSEN VAN DE BESCHERMKAP

Trek alsijd voor werkzaamheden aan de machine de stekkeruit het stopcontact. Voor werkzaamheden met afbraam- of

doorslijpschijven moet de beschermkap gemonteerd zijn.

Wielkap voor het slijpen

De codeernok op de beschermkap (8) zorgt ervoor dat alleen een bij dit type machine passende beschermkap gemonteerd kan worden.

Plaats de beschermkap 6 met de codeernok in de codeergroef op de ashals aan de voorijde van de machine en draai de beschermkap in de gewenste stand (werkstand).

Sluit de spanhendel (8) voor het vastklemmen van de beschermkap (8).

Stel de beschemkap (14) zo in dat er geen vonden in de richting van de bediener vliegen.

OPMERKING: met geopende klemhendel (8)\ kunt u de moer voor de instelling van de klem (12) instellen om te verzekeren dat de kap stevig vastgeklemd is nadat de klemhendel (8)\ uiteindelijk gesloten worden.

Beschemkap voor doorsijpen

WAARSCHUWING! Gebruik voor het doorsijpen van metaal.altijd de beschermkap voor doorsijpen (15).

De welkap voor het snijden (15) worden op gezelfde manier gemonteerd als de welkap voor het slijpen (8).

8. BESCHERMKAP VERWIJDEREN

Verwijder de beschemkap nooit voor andere werkzaamheden. Verwijder eerst de schijf en de twee flenzen. Open daarna de klemhendel (8) en draai de beschemkap zodat de uitsteeksels overeenkomen met de openings in de tandwielkast. U kunt de beschemkap nu verwijdersen. Om de kap weer te monteren, gaat u in omgekeerde volgorde te werk. Bewaar alle onderdelen op een veilige plaats.

Interne elektronische onderdelen zorgen ervoor dat de motorsnelheid geleidelijk toeneemt, waardoor de "terugslag" op uw handen, door de met hoog vermogen draaiende motor, vermeden worden.

Voor speciale werkstituaries kan de tandwielkast 90o verdraaid worden voor verbeterd comfort en verilgheid. Neem eerst de stekker uit het stopcontact. Verwijder de schijf en de beschemmkap. Verwijder de vier schroeven van de tandwielkast (Zie G). Draai de tandwielkast voorzichtig in de gewenste richting, ZONDER hem van de behuizing te verwijdersen. Wordt de tandwielkast van de behuizing verwijderd, dan要去en de koolborstels verrangen worden.

11. DE SLIJPMACHINE GEBRUIKEN

ATTENTIE: Schakel de slijpmachine Niet aan verwijl de schijf contact maakt met het werkstuk. Laat de schijf topsnelheid bereiken voor u begint metSlijpen.

Houd uw haakse slijpmachine met een hand vast bij het hoofdhandvat en houd met een hand het hulphandvat stevig vast.

Stel de beschemkap algijd zo in, dat zoveel möglichk van de blootliggende schijf van u af staat.

Bereid u voor op een stroom vonden als beschijf het metaal aanraakt.

Houd een hoek van ongeveer 15^ - 30^ bij slijpen, in standussen de schijf en het werkoppervlak, voor de Beste controle en materiaalverwijdering en minimale overbelasting.

Wees voorzichtig als u met hoeken werk, contact met het snijdende oppervlak kan de slijpmachine doen verspringen of verdraaien. Laat het werkstuk afkoelen als het slijpen is voltooid. Raak het hete oppervlak Niet aan

12. DOORSLIJPEN

WAARSCHUWING! Gebruik voor

het doorslijpen van metaal.altijd de

beschemkap voor doorslijpen.

Niet duwen, machine nicht schuin houden en nicht Oscillerenijdens het doorslijpen. Werk met een matige, aan het te bewerken material aangepaste voorwaartse beweging.

Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te duwen.

Belangrijk is de richting van dedoordslijpwerkzaamheden.

De machine要去 altijd gegenlopend werken. Beweeg de machine waar nicht in de andere richting. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede worden geduwd.

13. INDICATOR VOOR BORSTELSLIJTAGE (WX22AG WX23AG WX23AG.2)(Zie H)

De haakse slijpmachine is voorzien van een automatiche indicator voor de borstelslijtage. Een groen lampje betekent dat de borstels nog goed+zijn. Een rood lampje geeft aan dat de borstels bijna versleten zjn en zo snel mogleijk verwangen要去en worden.

14. KOOLBORSTELS MET AUTOMATISCHE STOP (WX23AG.1) (Zie I1)

Wanner de isolatiepunt binnenin (17) de koolborstel (18) bloot ligt en de collector (16) raakt, schakelt deze automatisch de motoruit. Wanner dit gebeurt,要去e beside koolborstels worden verrangen. Houd de koolborstels schoon en zorg ervoor dat ze vrij+kunnen bewegen in de holders. Beide koolborstels dienen tegelijkkertijd te worden verrangen.Gebruik een schroevendraier om de koolborsteldoppen te verwijderen.Haal de versleten koolborstels eruit,plaats de neue erin, en zet de koolborsteldoppen goed vast.

15. DE BORSTELS VERVANGEN (Zie I2)

Verwijder de schroef van de kap van de borstels. Verwijder de kap, tel hem voorzichtig op en maak de connector vrij. Houd de spiraalveer terug en verwijder de versleten borstel uit de behuizing. Laat de veer voorzichtig los. Neem de nieuwe borstel (indezelfde orientatie) en houd weer de spiraalveer terug. Zorg ervoor dat de borstel zich op de juiste plaats bevindt en vrij kan bewegen. Laat de veer los. De veer要去 zich nu in de groef bevinden gegen de borstel. Monteer de connector weeop de aansluiting. Zet de kap wee vast.

AANWIJZINGEN VOOR HET GEBRUIK VAN DE HAAKSE SLIJPMACHINE

1. Begin alkijd onbelast totdat de maximale snelheid is bereikt en begin dan pas met werken.
2. Forceer de schijf Niet om sneller te wilen werken, het verminderen van de bewegingssnelheid van de schijf leidt tot langere werkelijk.
3. Houd.altijd een hoek van 15-30 graden tussen de schijf en het werkobject. Grotere hoeken veroorzaken groeven in het werkobject en tasten de afwerking van het oppervlak aan.Beweeg de slijpmachine overdwars of heen en weer over het werkobject.
4. Verander bij het gebruik van een doorslijpschijf nooit de slijphoek, hierdoor kan de schijf namelijk stoppen of breken, of de motor afslaan. Slijp bij het doorslijpen alleen gegen de slijprichting van de schijf in, anders kan de schijf zich uit de groef duwen. Bij het doorslijpen van zeer hard materiaal, verkrijgt u het Beste resultaat met een diamantschijf.
5. Bij het gebruik van een diamantschijf worden deze heel heet.
6. U zult dan een vondenring zich rondon de draaiende schijf. Stop dan met snijden en LAST de snijmachine gedurende 2-3 minutes afkoelen door deze onbelast te latente draaien.
7. Zorg er.altijd voor dat het werkobject goed vastzit met behulp van klemmen of anderszins zodate deze Niet kan bewegen.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparations of onderhoud UITvoert.

Dit elektrische gereedschap hoeft nicht extragesmeerd of onderhouden te worden.
Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of要去uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het

schoon met een droge doek. Bewaar uw elektrische gereedschap algijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er konnen vonden zichbaar� in de ventilatiegleuven. Dit is normal en leidt nicht tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan要去hij, om risico te voorkomen, worden verrangen door de fabrikant,� zijn vertegenwoordiger of een ander bevoegt persoon.

PROBLEMEN OPLOSSEN

De haakse slijpmachine is gemakkelijk te bedieren. Mochten er problemen zijn, controller dan het volgende:

1. Draait de slijpmachine nicht, controller dan de voeding op het stopcontact.
2. Trilt of zwabbert het slijpwiel, controlleren dan of de buitenste flens goed vastzit en dat het wiei zich goed op de flensplaat bevindt.
3. Toont het wiel enig teken van beschadiging, gebruik het dan Niet. Het beschadigde wiel kan uit elkaar vallen. Verwijder het en gebruik een/Neww wie1. Gooi een oud slijpwiel verstandig weg.
4. Werkt u met aluminium of een dergelijkke zachte legering, dan za het wiei spoedigverstopt raken zodate het nicht meer efectiefkan slijpen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u Niet met het normale huisafval weglooien. Breng deze producten,

indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente waar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving WORX Haakse slijpmachine

WX23AG.2 (AG-aanduiding van machinerie, kenmerkend van Haakse slijpmachine)

Functie Slijpen langs de rand en lijwaarts

Overeenkomt met de volgende richtlijnen,

Richtlijn Machines 2006/42/EG

Richtlijn Elektronische Compatibility

2004/108/EG

Diretivo RoHS

2011/65/EU

Standaards in overeenstemming met,

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-3

De person die bevoegd is om het technische bestand te compileren,

Naam: Russell Nicholson

Adres: Positec Power Tools (Europe)Ltd,

P0 Box 152, Leeds, LS10 9DS,UK

YiuTang

2014/09/12

Yujin Tang

POSITEC Kwaliteitsmanager

1. SIKKERHEDS-TÄND/SLUK-KONTAKT

2. GRIBEFLADER

3. LAVVIBRATIONSHÄNDTAG

4. SPINDELLÅS

5. INDVENDIG FLANGE

6. SPINDEL

7. UDVENDIG FLANGE

8. STYREFASTSPÄNDINGSHÄNDTAG

9. MØTRIK TIL JUSTERING AF SPÄNDSTYKKE

10. NØGLE

11. DAEKSLER TIL MOTORBØRSTER

12. INDIKATOR FOR BØRSTENEDSLIDNING (WX22AG WX23AG WX23AG.2)

13. SKIVER *

14. BESKYTTELSESKAPPE VED SLIBNING

15. BESKYTTELSESKAPPE TIL SKÆRING*
