KÄYTTÖOHJE WX23AG.1 WORX

*Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.Kulmahiomakone FIN

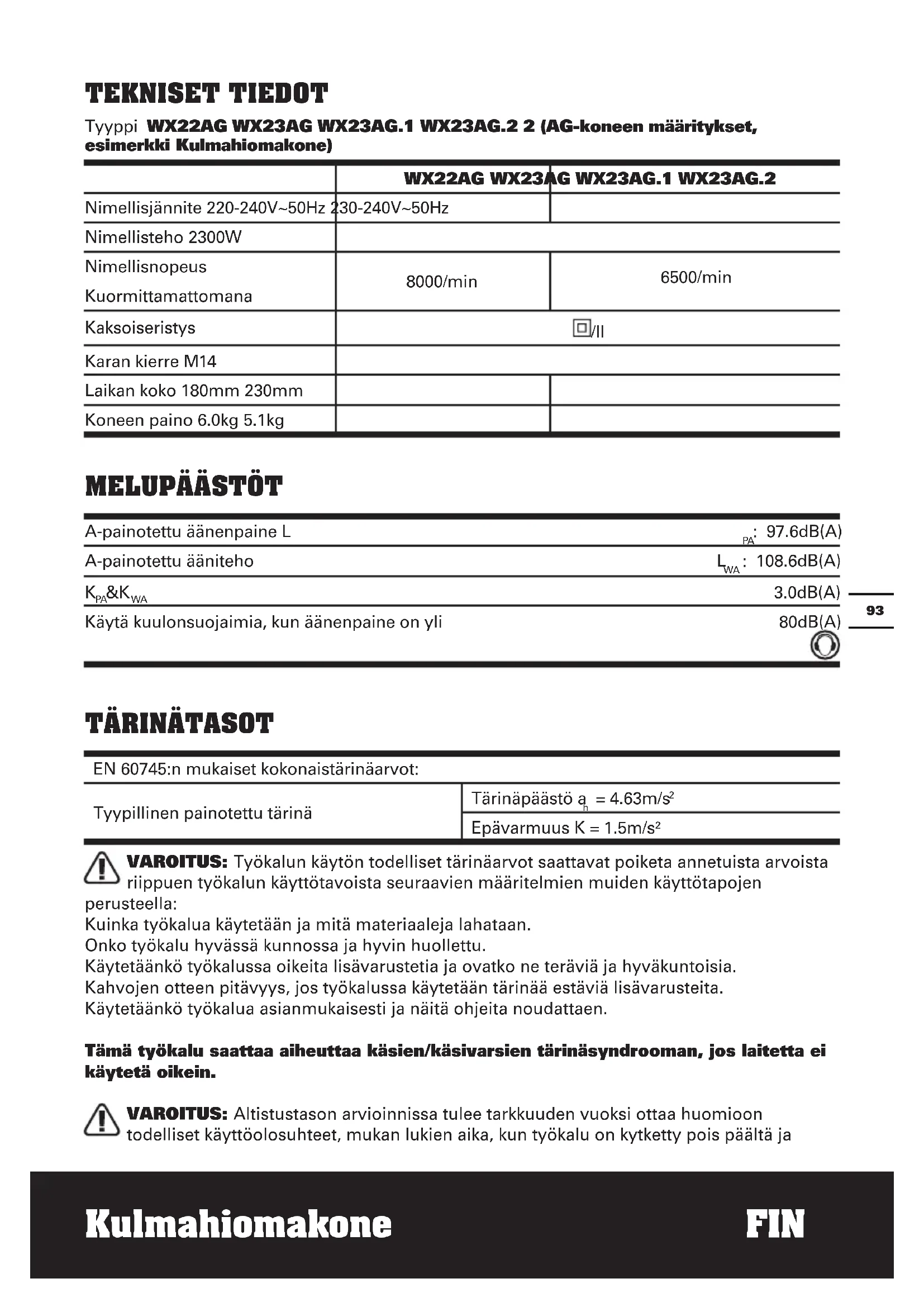

A-painotettu äänenpaine L

: 97.6dB(A) A-painotettu ääniteho L

3.0dB(A) Käytä kuulonsuojaimia, kun äänenpaine on yli 80dB(A)

EN 60745:n mukaiset kokonaistärinäarvot: Tyypillinen painotettu tärinä Tärinäpäästö a

Epävarmuus K = 1.5m/s² VAROITUS: Työkalun käytön todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen työkalun käyttötavoista seuraavien määritelmien muiden käyttötapojen perusteella: Kuinka työkalua käytetään ja mitä materiaaleja lahataan. Onko työkalu hyvässä kunnossa ja hyvin huollettu. Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia. Kahvojen otteen pitävyys, jos työkalussa käytetään tärinää estäviä lisävarusteita. Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen. Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos laitetta ei käytetä oikein. VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois päältä jaKulmahiomakone FIN

kun se käy joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti. Tärinälle altistumisriskin vähentäminen. Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdissa). Jos työkalua käytetään säännöllisesti, hanki tärinää estävät lisävarusteet. Vältä työkalun käyttämistä 10

C lämpötiloissa tai sitä viileämmässä. Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle. VARUSTEET Avain 1 Tärinävaimennettu apukahva 1 Metallihiontalaikka (WX22AG WX23AG WX23AG.1) 1 Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.Kulmahiomakone FIN

LISUUSOHJEITA Turvallisuusvaroitukset yleiset hiomiselle ja tai kuluttaville leikkuutoiminnoille:

1. Tämä sähkötyökalu on tarkoitettu

hiomakoneeksi, leikkuutyökaluksi. Lue kaikki työkalun varoitukset, ohjeet, kuvat ja tiedot. Alla olevien ohjeiden laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan vaurioon.

2. Toimintoja, kuten teräsharjaus,

ja kiillottaminen, ei suositella tehtäväksi tällä sähkötyökalulla. Toiminnot, joita varten sähkötyökalua ei olla suunniteltu, saattavat aiheuttaa vaaratilanteen ja henkilökohtaisen loukkaantumisen.

3. Älä käytä lisälaitteita, jotka eivät ole

työkalun valmistajan nimenomaisesti suunnittelemia ja suosittelemia, Se, että lisälaitteen voi kiinnittää sähkötyökaluun, ei varmista turvallista toimintoa.

4. Lisälaitteen nimellisnopeuden

tulee olla vähintään sama kuin sähkötyökaluun merkitty maksiminopeus. Lisälaitteet, joiden käyttönopeus ylittää niiden nimellisnopeuden, saattavat hajota.

5. Lisälaitteesi ulkoisen

halkaisijan ja paksuuden tulee sisältyä sähkötyökalusi kapasiteettiasteikkoon. Vääränkokoisia lisälaitteita ei voida suojata ja kontrolloida riittävästi.

6. Lisälaitteiden kierteisen asennuksen

tulee sopia hiomakoneen karan kierteeseen. Laipoilla asennettujen lisälaitteiden tuurnan reiän tulee sopia laipan asennushalkaisijaan. Lisälaitteet, joiden akselireiät eivät sovi yhteen sähkötyökalun kiinnitystarvikkeiden kanssa, eivät pysy suorassa, tärisevät erittäin paljon ja saattavat aiheuttaa hallinnan menettämisen.

7. Älä käytä vioittunutta lisälaitetta.

Tarkista lisälaite ennen jokaista käyttökertaa. Kiinnitä huomiota hankaavien laikkojen aiheuttamiin lohkeamiin ja halkeamiin, halkeamien alustalloihin, repeämiin tai liian suureen käyttöön, ja teräsharjaan irrallisten tai katkenneiden teräslankojen varalta. Mikäli lisälaite on pudonnut, tarkista aiheutunut vahinko tai asenna vahingoittumaton lisälaite. Tarkistettuasi ja asennettuasi lisälaite, siirry sivustakatsojien kanssa pois pyörivän lisälaitteen luota ja käynnistä sähkötyökalu suurimmalla kuormittamattomalla nopeudella minuutin ajaksi. Vioittuneet lisälaitteet hajoavat yleensä tämän koeajan aikana.

8. Käytä henkilökohtaisia

suojavarusteita. Sovelluksesta riippuen, käytä kasvosuojainta tai suojalaseja. Käytä tarvittaessa pölynaamaria, kuulosuojaimia, hansikkaita ja työesiliinaa, joka pysäyttää pienet hankaavat palaset ja työkappaleiden palaset. Silmät tulee suojata eri töiden aiheuttamilta lentäviltä pirstaleilta. Pölynaamarin tai hengityssuojaimen tulee suodattaa toimintasi aiheuttamat hiukkaset. Pitkällinen altistuminen korkean intensiteetin melulle saattaa aiheuttaa kuulovaurioita.

9. Sivustakatsojien tulee pysyä

turvallisen välimatkan päässä työskentelyalueesta. Kaikkien työskentelyalueelle tulevien tulee käyttää henkilökohtaisia suojavarusteita. Työkappaleen palaset tai vioittunut lisälaite saattaa singahtaa ja aiheuttaa vaurion välittömän toimintaympäristön ulkopuolella.

10. Pidä sähkötyökalua eristetyillä

tarttuvilla pinnoilla ainoastaan silloin, jos leikkaava lisälaite saattaa osua piilotettuihin johtoihin tai omaan johtoon. Leikkaavat lisälaitteet, joissa on “elävä” johto, saattavat tehdäKulmahiomakone FIN

sähkötyökalun metalliosista ”eläviä” ja antaa sähköiskun käyttäjälle.

11. Aseta johto pois pyörivän lisälaitteen

luota. Mikäli menetät työkalun hallinnan, johto saattaa katketa tai jäädä jumiin ja kätesi saattaa joutua pyörivään lisälaitteeseen.

12. Älä koskaan laita sähkötyökalua

pois käsistäsi ennenkuin lisälaite on täysin pysähtynyt. Pyörivä lisälaite saattaa vetäistä pinnan mukaansa ja aiheuttaa sähkötyökalun hallinnan menettämisen.

13. Älä käytä sähkötyökalua kantaessasi

sitä sivullasi. Koskettaessasi vahingossa pyörivää lisälaitetta, vaatteesi saattavat tarttua siihen ja lisälaite joutua kosketukseen kehosi kanssa.

14. Puhdista sähkölaitteen ilmaventtiilit

säännöllisesti. Moottorin tuuletin vetää pölyn koteloon ja suuri määrä pölymäistä metallia saattaa aiheuttaa sähköisen vaaratilanteen

15. Älä käytä sähkötyökalua tulenarkojen

materiaalien läheisyydessä. Kipinät saattavat sytyttää nämä materiaalit.

16. Älä käytä lisälaitteita, jotka vaativat

jäähdytysnesteitä. Veden tai muiden jäähdytysnesteiden käyttö saattaa johtaa sähkötapaturmaan tai shokkiin

17. Pidä työskentelyn aikana aina kiinni

kahvasta. Käytä aina työkalun mukana toimitettuja lisäkahvoja. Työkalun hallinnan menettäminen saattaa johtaa loukkaantumiseen. MUITA TURVALLISUUSOHJEITA Takapotku ja siihen liittyvät varoitukset Takapotku on yht’äkkinen reaktio kesken käytön jumiutuneeseen laikkaan, alustallaan, harjaan tai muuhun lisälaitteeseen. Jumiutuminen aiheuttaa pyörivän lisälaitteen nopean pysähtymisen, joka puolestaan sysää hallitsemattoman sähkötyökalun lisälaitteen pyörimissuuntaa vastakkaiseen suuntaan. Mikäli esimerkiksi hankaava pyörä jää kiinni työkappaleeseen, pyörän reuna saattaa pureutua materiaalin pintaan aiheuttaen pyörän siirtymisen paikoiltaan tai takapotkun. Pyörä saattaa hypähtää joko käyttäjää kohti tai tästä poispäin riippuen renkaan liikesuunnasta jumiutumishetkellä. Hankaavat pyörät saattavat myös rikkoutua näissä olosuhteissa. Takapotku on seurausta sähkötyökalun väärinkäytöstä ja/tai vääristä toimintamalleista tai –olosuhteista ja se voidaan välttää varautumalla alla kuvatulla tavalla. 1 Säilytä luja ote sähkötyökalusta ja aseta kehosi ja kätesi siten, että voit vastustaa takapotkua. Käytä aina apukädensijaa, mikäli koneessa on sellainen, hallitaksesi mahdollisimman hyvin takapotkun tai vääntömomenttireaktion käynnistyksen aikana. Käyttäjä voi hallita vääntömomenttireaktiot ja takapotkun, mikäli niihin on valmistauduttu hyvin. 2 Älä koskaan laita kättäsi pyörivän lisälaitteen lähelle. Lisälaitteesta on takapotkun vaara kädellesi. 3 Älä mene alueelle, jonne sähkötyökalu siirtyy takapotkutilanteessa. Takapotku heittää työkalun laikan liikettä vastakkaiseen suuntaan jumiutumishetkellä. 4 Ole erityisen huolellinen työstäessäsi kulmia, teräviä reunoja jne. välttääksesi lisälaitteiden kimmahtamisen ja jumiutumisen. Kulmilla, terävillä reunoilla ja kimmahtamisella on taipumus aiheuttaa pyörivän lisälaitteen tarttumisen, josta on seurauksena hallinnan menettäminen tai takapotku. 5 Älä liitä koneeseen sahaketjua, puunmuokkausterää tai hammastettua sahanterää. Tällaiset terät saavat koneen potkaisemaan ja riistäytymään hallinnasta. MUITA TURVALLISUUSOHJEITA

HIONNALLE JA LEIKKAAMISELLE

Erityisesti hiomista ja hankaavaa katkaisua koskevia turvallisuusvaroituksia:

1. Käytä ainoastaan sähkötyökalulle

suositeltuja laikkatyyppejä ja valitulle laikalle erityisesti suunniteltua suojusta. Laikat, joitaKulmahiomakone FIN

varten sähkötyökalua ei olla suunniteltu, ei voida suojata riittäväasti ja eivät ole turvallisia.

2. Keskeltä painettavien laikkojen

hiomapinta tulee asentaa suojuksen tason alapuolelle. Väärin asennettua laikkaa, joka työntyy suojuksen tason läpi, ei voida suojata kunnolla.

3. Suojuksen tulee olla lujasti kiinni

sähkötyökoneessa ja sijoitettu siten, että työkalu on mahdollisimman turvallinen ja käyttäjä altistetaan niin pienelle osalle laikkaa kuin mahdollista. Suojus auttaa käyttäjää suojautumaan rikkinäisiltä pyöränosilta ja koskettamasta laikkaa vahingossa.

4. Laikkoja tulee käyttää ainoastaan

suositelluille sovelluksille. Esimerkiksi: älä hio katkaisulaikan reunalla. Hiovat katkaisulaikat on suunniteltu lisähiontaa varten. Näihin laikkoihin kohdistuvat sivuvoimat saattavat rikkoa ne.

5. Käytä aina vioittumattomia laikkojen

laippoja, jotka ovat oikean kokoisia ja muotoisia valitsemallesi laikalle. Hyvät laikan laipat tukevat laikkaa ja vähentävät täten laikan rikkoutumisen mahdollisuutta. Hiomalaikan laipat saattavat poiketa hiovista pyärienlaipoista.

6. Älä käytä suurempien

sähkötyökalujen kuluneita laikkoja. Suuremmille sähkötyökaluille tarkoitetut laikat eivät sovellu nopeammille ja pienemmille työkaluilla sekä saattavat rikkoutua. MUITA TURVALLISUUSOHJEITA LEIKKAAMISELLE Erityisesti hankaavaa katkaisua koskevia lisäturvallisuusvaroituksia:

1. Älä anna katkaisupyörän “jumiutua”

äläkä paina voimakkaasti. Älä yritä tehdä liian syvää leikkausta. Laikan liiallinen painaminen lisää kuormitusta ja laikan vääntymis- tai jumiutumisherkkyyttä leikkauksessa sekä takapotkun ja laikan rikkoutumisen mahdollisuutta.

2. Älä asetu samalle linjalle kuin

pyörivä laikka tai sen taakse. Kun laikka käytön aikana pyörii sinusta poispäin, mahdollinen takapotku saattaa heittää pyörivän laikan ja sähkötyökalun suoraan sinua kohti.

3. Laikan jumiuduttua tai jos

työ on muuten keskeytynyt, sammuta sähkötyökalu ja pidä se paikoillaan kunnes laikka on täysin pysähtynyt. Älä koskaan yritä ottaa katkaisulaikkaa pois leikkauksesta sen ollessa liikkeessä takapotkuvaaran takia. Tutki ja suorita korjaava toimenpide poistaaksesi laikan jumiutumisen syy.

4. Älä aloita sahausta uudelleen

työkappaleessa. Anna laikan saavuttaa maksiminopeus ja laita se varovasta takaisin leikkaukseen. Laikka saattaa jumiutua, tulla pois leikkauksesta tai aiheuttaa takapotkun, jos sähkötyökalu käynnistetään uudelleen työkappaleessa.

5. Tue paneelit ja ylisuuret työkappaleet

minimoidaksesi laikan jumiutumiset ja takapotkut. Suuret työkappaleet ovat helposti notkolla omasta painostaan johtuen. Tuet tulee sijoittaa työkappaleen alle lähelle leikkauslinjaa ja työkappaleen reunan lähelle laikan molemmin puolin.

6. Ole erityisen varovainen tehdessäsi

”taskuleikkauksen” olemassaolevaan seinään tai muihin “sokeisiin kohteisiin”. Sisääntyöntyvä laikka saattaa katkaista kaasu- tai vesiputkia, sähköjohtoja taiosua takapotkun aiheuttaviin kohteisiin.Kulmahiomakone FIN

SYMBOLER LATAAMINEN HUOMAUTUS: Ennen työkalun käyttöä, lue ohjekirja huolellisesti.

ASIANMUKAINEN KÄYTTÖ

Laite on tarkoitettu metalli- ja kiviainesten katkaisuun, hiontaan ja harjaukseen ilman veden käyttöä. Metallin katkaisuun on käytettävä erikoista katkaisuun tarkoitettua laikkasuojusta (lisätarvike).

1. TURVALLINEN VIRTAKYTKIN

Kytkin on lukittu tahattoman käynnistymisen estämiseksi. Työkalu kytketään päälle painamalla turvakytkintä (B) eteenpäin ja painamalla On/Off-kytkin (A) pohjaan. Työkalu on nyt kytketty päälle. Työkalu sammutetaan yksinkertaisesti vapauttamalla On/Off-kytkin. Jos haluat käyttää työkalua yhtäjaksoisesti, paina turvakytkin (B) eteenpäin ja paina On/Off-kytkin (A) pohjaan ja paina sitten turvakytkintä (B) uudelleen eteenpäin ja vapauta On/Off-kytkin. Nyt kytkin on on lukittu päälle jatkuvaa käyttöä varten. Työkalu sammutetaan painamalla yksinkertaisesti On/Off-kytkin pohjaan, turva-On-/Off-kytkin vapautuu automaattisesti. Uudelleenkäynnistyssuoja Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemattoman käynnistyksen virtakatkon jälkeen. Uutta käyttöönottoa varten tulee käynnistyskytkin A siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnistää uudelleen.

Pitele kulmahiomakonetta aina molemmin käsin työskennellessäsi (Katso Kuva B).

3. TÄRINÄNVAIMENNUSKAHVA

Tässä etukahvassa on pultin ja otekahvan väliin asennettu joustava värinänvaimennus alentamaan tärinää ja lisäämään käyttömukavuutta. HUOMAUTUS: kahvan kiinnitys vaihdekoteloon on muutettava eikä Käyttäjän täytyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi Varoitus Suojausluokka Käytä suojalaseja Käytä kuulosuojaimia Käytä pölysuojainta Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.Kulmahiomakone FIN

tiukaksi kiristetty. Valittavana olevat kolme työasentoa tarjoavat kulmahiomakoneen turvallisimman ja miellyttävimmän hallinnan (Ks. C). Sivuasento hiontaan ja yläasento katkaisuun. Kahvaa kierretään myötäpäivään vaihdekotelon reikään (Ks.B). Käytä lisäkahvaa aina.

4. KARAN LUKITUSNUPPI

Käytetään vain laikkaa vaihdettaessa. Älä paina nuppia laikan pyöriessä!

Sisempi kiristyslaippa (5) on karalla (6) ja karan kahden viisteen päällä. Aseta laikka sisemmän kiristyslaipan päälle ja kierrä sitten ulompi kiristyslaippa (7) karalle. Paina karan lukitusnuppia (4) ja pyöritä karaa, kunnes se lukittuu. Kiinnitä sitten laikka tiukkaamalla ulompi kiristyslaippa varusteisiin kuuluvalla erikoisavaimella (katso D). Avaimen tapit sopivat ulomman kiristyslaipan reikiin. Varmista, että laikka pyörii vapaasti ja on kunnolla kiristetty. Tarkista mahdollinen tärinä ja laikan heitto käyttämällä konetta ilman kuormaa 20 sekuntia. Laikka irrotetaan päinvastaisessa järjestyksessä.

6. ULOMMAN KIRISTYSLAIPAN ASENTO

Ulompi kiristyslaippa (7) tulee asentaa laikan paksuuden mukaiseen asentoon. Ohuempien katkaisulaikkojen ja timanttilaikkojen tapauksessa ulompi kiristyslaippa asennetaan korotettu osa ulospäin (katso E.2). Paksumpien hiomalaikkojen tapauksessa ulompi kiristyslaippa asennetaan laikkaan päin tukemaan sen kiinnitysreikää (katso E.1). Varmista aina, että laikka on kunnolla kiinnitetty.

Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Hionta- tai katkaisulaikkoja käytettäessä on laikkasuojuksen oltava asennettuna. Pyörän suoja hiomista varten Suojuksessa (7) sijaitseva turvanokka varmistaa, että vain konemalliin sopiva suojus pystytään asentamaan. Avaa kiristysvipu (14). Aseta turvanokalla varustettu suojus (7) koneen pään karan kaulan turvauraan ja käännä se haluttuun asentoon (työasentoon). Sulje kiristysvipu (14) laikkasuojuksen (7) kiristämiseksi. Innstill vernedekselet (14) slik at gnistene ikke fyker mot brukeren. HUOMAUTUS: kun kiristysvipu (14) on auki, voi kiristyksen säätöruuvia (12) säätää varmistamaan, että suojus on tukevasti kiristetty silloin kun kiristysvipu (14) on täysin suljettu. Laikkasuojus katkaisua varten VAROITUS! Käytä aina metallin katkaisussa katkaisuun tarkoitettua laikkasuojusta (15). Katkaisuun tarkoitettu laikkasuojus (15) asennetaan samalla tavalla kuin hiomiseen tarkoitettu laikkasuojus (7).

8. SUOJUKSEN IRROTUS

Älä koskaan poista suojusta mitään muuta työtehtävää varten. Irrota poistamalla ensin laikka ja molemmat laipat. Avaa sitten kiristysvipu (8) ja kierrä suojus niin, että suojuksen ulokkeet kohdistuvat vaihdekotelon loviin, ja poista sitten suojus. Kiinnitä suojus takaisin toistamalla samat toimet päinvastaisessa järjestyksessä. Pidä kaikki osat tallessa.

9. MOOTTORI KÄYNNISTYY PEHMEÄSTI

Sisäiset sähkökomponentit lisäävät moottorin nopeutta hitaasti, mikä vähentää tehokkaan moottorin vääntövaikutusta ranteissa.

10. VAIHDEKOTELON KIERTO

Tiettyjä työtilanteita varten vaihdekoteloa voi kiertää 90o työmukavuuden ja turvallisuuden lisäämiseksi. Irrota ensin virtajohdon pistoke pistorasiasta ja poista sitten laikka ja suojus. Poista 4 ruuvia vaihdekotelosta (Ks. G). Kierrä vaihdekoteloa varovasti haluttuun suuntaan, mutta ÄLÄ vedä vaihdekoteloa ulos koneen kotelosta. Jos vaihdekotelo pääsee ulos koneen kotelosta, moottorin hiiliharjat täytyy vaihtaa.Kulmahiomakone FIN

HUOMIO: Älä käynnistä hiomakonetta laikan ollessa kosketuksissa työkappaleeseen. Anna laikan saavuttaa täysi nopeus ennen kuin aloitat hiomisen.Pidä kulmahiomakonetta toinen käsi pääkädensijassa ja toinen käsi tiukasti apukahvassa. Aseta suojus aina niin, että niin suuri osa näkyvästä laikasta kuin mahdollista, osoittaa poispäin itsestäsi. Ole valmiina kipinäsuihkulle, kun laikka koskettaa metallia. Parhaan työkalun hallinnan, materiaalin poiston ja pienimmän ylikuormituksen aikaansaamiseksi pidä karkeassa hionnassa laikan ja työpinnan välinen kulma noin 15

asteessa. Ole varovainen kulmia työstäessäsi, sillä kosketus risteäviin pintoihin voi aiheuttaa hiomakoneen ponnahtamiseen tai vääntymiseen. Anna työkappaleen jäähtyä, kun hionta on valmis. Älä kosketa kuumaa pintaa.

VAROITUS! Käytä aina metallin katkaisussa katkaisuun tarkoitettua laikkasuojusta. Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella työkalua. Työskentele kevyttä, työstettävään aineeseen sopivaa syöttöä käyttäen. Älä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitä sivuttain kappaletta vasten. Katkaisussa käytetty suunta on tärkeä. Koneen täytyy aina toimia vastapyörimissuunnassa; älä koskaan siirrä konetta toiseen suuntaan! Tällöin on olemassa vaara, että laikka painautuu hallitsemattomasti ulos leikkauslovesta.

13. HARJAN KULUMISILMAISIN

(WX22AG WX23AG WX23AG.2) (Ks. H) Kulmahiomakoneesi on asennettu automaattisen harjan kulumisilmaisimen kanssa. Vihreä led ilmaisee, että harjan olosuhteet ovat normaalit. Punainen led ilmaisee, että harja on tulossa käyttöikänsä loppuun ja tulisi vaihtaa niin pian kuin mahdollista.

14. AUTO-SEIS HIILIHARJAT

(WX23AG.I) (Ks. I1) Jos hartsieristekärki (17) hiiliharjan sisällä (18) joutuu kosketuksiin kommutaattorin (16) kanssa, moottori sammuu automaattisesti. Jos näin tapahtuu, molemmat hiiliharjat on vaihdettava. Pidä hiiliharjat puhtaina ja vapaina liukumaan pitimiin. Molemmat hiiliharjat on vaihdettava samanaikaisesti. Käytä vain samanlaisia hiiliharjoja.

15. HIILIHARJOJEN VAIHTO (Ks. I2)

Poista moottorin harjasuojuksen kiinnitysruuvi. Poista suojus, nosta varovasti ulos ja vedä lattaliitin irti. Pitele kierrejousta pois tieltä ja liu’uta kulunut harja ulos kotelostaan vapauttaen jousen varovasti. Laita vaihtoharja paikalleen (samaan suuntaan) pidellen kierrejousta taas pois tieltä. Tarkista, että harja on paikallaan ja liikkuu vapaasti, vapauta jousi uraan harjan päälle. Liitä lattaliitin pääteliittimeen, laita suojus paikalleen ja kiinnitä se ruuvilla. VINKKEJÄ KULMAHIOMAKONEELLA TYÖSKENTELYYN

1. Anna koneen aina saavuttaa

maksiminopeutensa, ennen kuin alat työskennellä.

2. Kun haluat työskennellä nopeammin, älä

paina laikkaa työkappaletta vasten; se hidastaisi laikan pyörimistä ja pidentäisi työstöaikaa.

3. Pidä hioessasi laikkaa 15-30 asteen

kulmassa työkappaleeseen nähden. Suuremmilla kulmilla pintaan leikkautuu harjanteita, jotka tekevät siitä epätasaisen. Liikuttele kulmahiomakonetta puolelta toiselle ja edestakaisin työkappaleen pinnalla.

4. Kun käytät katkaisulaikkaa, älä vaihda

kulmaa kesken katkaisun; siitä olisi seurauksena laikan ja kulmahiomakoneenKulmahiomakone FIN

moottorin pysähtyminen tai laikan rikkoutuminen. Työliikkeen tulee aina olla laikan pyörimissuuntaa vastaan. Jos työliikkeen suunta on sama kuin laikan pyörimissuunta, laikka saattaa ponnahtaa ulos urasta.

5. Hyvin kovien materiaalien leikkaamiseen

on paras käyttää timanttilaikkaa.

6. Timanttilaikka kuumenee käytössä

voimakkaasti. Jos näet pyörivän laikan ympärillä yhtenäisen kipinäkehän, keskeytä leikkaaminen ja anna laikan jäähtyä käyttämällä konetta kuormittamattomana 2-3 minuuttia.

7. Varmista aina, että työkappale pysyy

kunnolla paikallaan. HUOLTO Irrota pistoke pistorasiasta ennen kuin teet mitään säätöjä tai huoltoja. Kone ei vaadi voitelua eikä huoltoa. Koneen sisällä ei ole käyttäjän huollettavia osia. Älä käytä vettä tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaana. Pidä kytkimet ja säätimet pölyttöminä. Tuuletusaukoista näkyvä kipinöinti on normaalia eikä vahingoita konetta. Jos virtajohto on vahingoittunut, se on sähköiskun välttämiseksi jätettävä valmistajan, valtuutetun huoltoedustajan tai vastaavan pätevän sähköteknikon vaihdettavaksi. VIANETSINTÄ Kulmahiomakone on erittäin helppokäyttöinen, mutta jos sinulla on ongelmia laitteen käytössä, tarkasta seuraavat asiat:

1. Jos hiomakone ei toimi, tarkasta virrantulo

2. Jos hiomakoneen laikka heiluu tai tärisee,

tarkasta, että ulkolaippa on asennettu tiukasti, ja että laikka on asennettu kiristyslaikkaan oikein.

3. Jos havaitset laikassa mitään

vaurioitumisen merkkejä, älä käytä hiomakonetta. Vaurioitunut laikka saattaa irrota. Poista laikka ja vaihda se uuteen. Hävitä vanhat laikat ohjeiden mukaisesti.

4. Jos hiomakoneella työstetään alumiinia

tai vastaavaa pehmeää metalliseosta, laikka tukkeutuu nopeasti, eikä toimi enää tehokkaasti.

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.103102 Kulmahiomakone FIN

VAATIMUSTENMUKAISUUS- VAKUUTUS Me, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Vakuutamme täten, että tuote Selostus WORX Kulmahiomakone Tyyppi WX22AG WX23AG WX23AG.1 WX23AG.2 2(AG-koneen määritykset, esimerkki Kulmahiomakone) Toiminto Kehällä ja sivulla oleva hiominen Täyttää seuraavien direktiivien määräykset: Konedirektiivi 2006/42/EY Direktiivi sähkömagneettisesta yhdenmukaisuudesta 2004/108/EY RoHS Direktiivi 2011/65/EU Yhdenmukaiset standardit EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-3 Henkilö valtuutettu kääntämään teknisen tiedoston, Nimi: Russell Nicholson Osoite: Positec Power Tools (Europe)Ltd, PO Box 152, Leeds,LS10 9DS,UK 2014/09/12 Yujin Tang Laatupäällikkö POSITECVinkelslipestol NOR
