KÄYTTÖOHJE WX22AG WORX

Uudelleenkäynnistyssuoja

Uudelleenkäynnistyssuoja体系建设
sähkötyokalun hallitsemattoman
käynnistyksen virtakatkon jälkeen.
Uutta käytöönottoa varten tulee
käynnystyskytkin A siirtä poiskytkettyyn
asentoon ja sähkötyokalu tulee sitten
käynnistäu uudelleen.

2. POIGNÉE

*Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

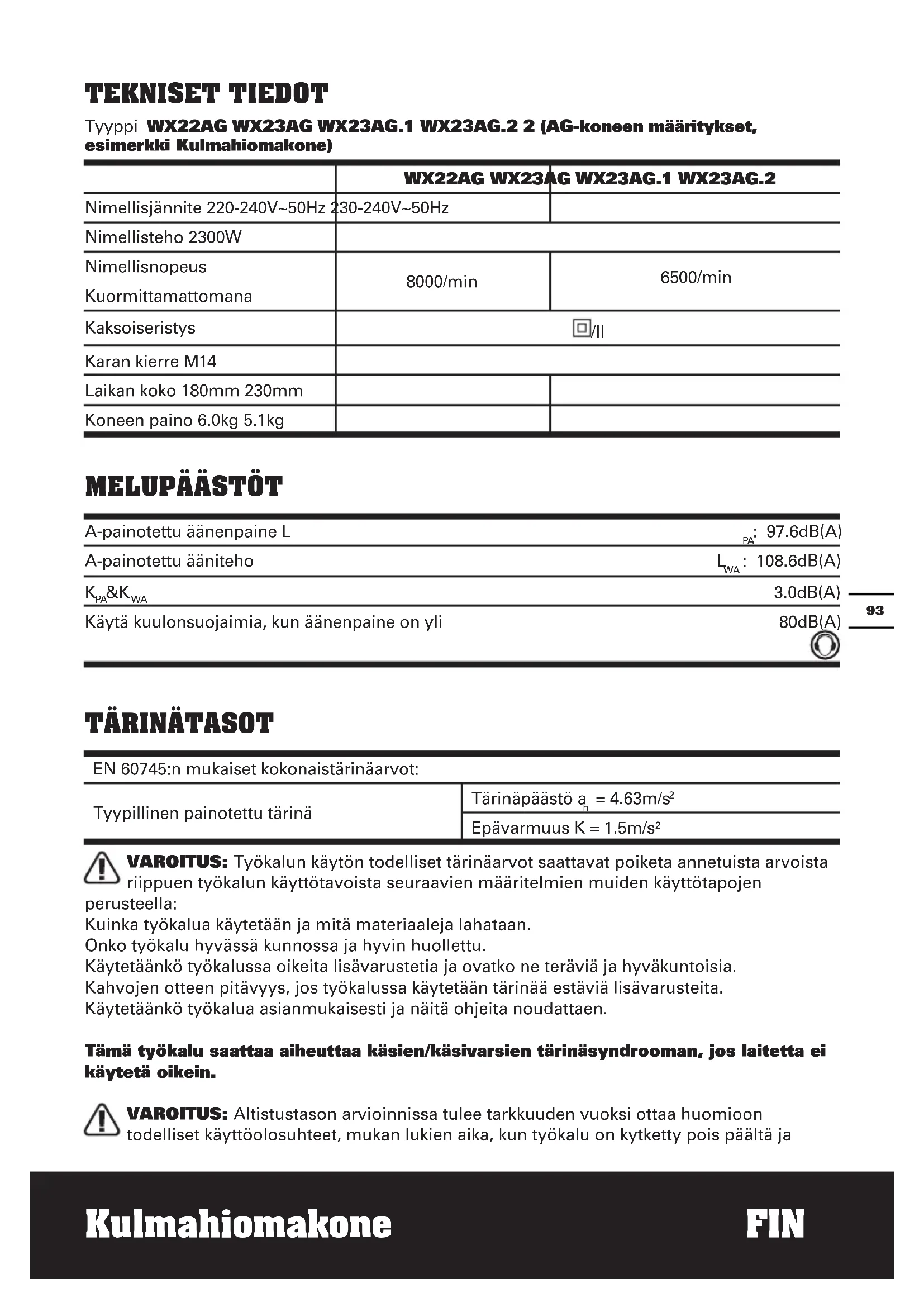

TEKNISET TIEDOT

Typpi WX22AG WX23AG WX23AG.1 WX23AG.2 2 (AG-koneen määritykset, esimerkki Kulmahiomakone)

	WX22AG WX23AG WX23AG.1 WX23AG.2
Nimellisjännite 220-240V~50Hz 230-240V~50Hz
Nimellisteho 2300W
Nimellisnopeus Kuormittamattomana	8000/min	6500/min
Kaksoiseristys	☐/II
Karan kierre M14
Laikan kokO 180mm 230mm
Koneen pairo 6.0kg 5.1kg

MELUPÄASTÖT

A-painotettu äänenpaine L	PA: 97.6dB(A)
A-painotettu ääniteho	LWA: 108.6dB(A)
KPA&KWa	3.0dB(A)
Käytä kuulonsuojaimia, kun äänenpaine on yli	80dB(A)

TÄRINÄTASOT

EN 60745:n mukaiset kokonautistärinäarvot:
Tyypillinen painotetti tärinä	Tärinäpäästö a = 4.63m/s2
	Epävarmuus K = 1.5m/s2

VAROITUS: Tyokalun kayton todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen tyokalun kayttotavoista seuraavien maäritelmien muiden kayttötapojen

perusteella:

Kuinka työkalua käytetään ja mitä materiaialeja lahataan.

Onko tyokalu hyvasskunnossa ja hyvin huollettu.

Käytetänkö työkalussa oikeita lisāvarustetia ja ovatko ne teräviä ja hyväkuntoisia.

Kahvojen otteen pitävyys,Jos tyokalussa kaytetaan tärinä estviä lisavarusteita.

Käytetäänkö työkalua asianmukaisesti ja naita ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäs syndrooman, jos laitetta ei käytetä oikein.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käytöolosuheet, mukan lukien aika, kun työkalu on kytketty pois päältä ja

kun se käy joutokäynnillä. Tämä saattaa vähentä koko työajan yhteenlaskettua altistusaikaa huomattavasti.

Tärinalle altistumisriskin vahentäminen.

Huolla tata tyokalua ohjeiden mukaisesti ja pidä tyokalu hyvin voideltuna (soveltuvissa kohdissa).

Jos tyokalua kaytetaan saannollisesti, hanki tarinaa estavat lisavarusteet.

Välta tyokalun käytämistä 10°C lampöilloissa tai sitä viileammässa.

Suunnittele tyot siten, etta paljon tärinä aiheuttavien toiden suorittaminen jakautuu usealle paivalle.

VARUSTEET

Avain 1

Tärinävaimennettu apukahva 1

Metallihontalaikka (WX22AG WX23AG WX23AG.1) 1

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvalaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

KULMAHIOMAKONETTA KOSKEVIA LISATURVAL LISUUSOHJEITA

Turvallisuusvaroitukset yleiset hiomiselle ja tai kuluttaville leikkuutoiminnoille:

1. Tämä sahkötyökalu on tarkoitettu biomakoneeks, leikkuutyökaluksi. Lue kaikki työkalen varoitukset, ohjeet, kuvat ja tiedot. Alla olevien ohjeiden laiminlyonti saattaa johtaa sahköiskuun, tulipaloon ja/taivakavaan vaurion.
2. Toimintoja, kuten teräsharjaus, ja killottaminen, ei suositella tehtäväksi tälla sahkötyokulla.

Toiminnot, joita varten sahkötyokaluae ei olla suunniteltu, saattavat aiheuttaa vaaratilanteen ja henkilökohtaisen loukkaantumisen.

1. Alä käytä lisälaitteita, jotka eivät oletyökalun valmistajan nimenomaisesti suunnittelemia ja suosittelemia,
   Se, etta lisälaitteen voi kiinnittä sähkötyokaluun, ei varmista turvallsta toimintoa.
2. Lisälaitteen nimellisnopeudentulee olla vähintään samakuin sahkötyokaluun merkitty maksiminopeus. Lisälaitteet, joiden käytönopeus ylittä niiden nimellisnopeuden, saattavat hajot
3. Lisälaitteesi ulkosen halkaisijan ja paksuuden tulee sisältyä sahkötyokalusi kapasiteettiasteikkoon. Värånkokoisia lisälaitteita ei voida suojata ja kontrolloida riittävästi.
4. Lisälitteiden kierteisen asennuksen tulee sopia biomakoneen karan kierteeseen. Laipoilla asennettujen lisälitteiden tuurnan reiän tulee sopia laipan asennushalkaisijaan.

Lisälaitteet, joiden akselireiäeivat sovi yhteen sahkötyokalunkiinnystarvikkeiden kanssa, eivat pysy suorassa, tärisevat erittain paljon ja saattavat aiheuttaa hallinnan menettämisen.

1. Älä käytä vioittunutta lisälaitetta.
   Tarkista lisälite ennen jokaista käyttokertaa. Kiinnitä huomiota hankaavien laikkojen aiheuttamiin lohkeamiin ja halkeamiin, halkeamien alustalloihin, repeämii nai liian suureen käyttoön, ja terasharjaan irrallisten tai katkenneiden
   teräslangkojen varalta. Mikäli lisälaje on pudonnut, tarkista aiheutunut vahinko tai asenna vahingoittumaton lisälaje. Tarkistettuasi ja asennettuasi lisälaje, siirry
   sivustakatsojen kanssa pois pyörivan lisälaitteen luota ja käynnistä sähkötyokalu suurimmalla kuormittamattomalla nopeudella minuutin ajaksi. Vioittuneet lisälaiteethajoavat yleensä tamän koeajan aikana.
2. Käytä henkilökohtaisia suojavarusteita. Sovelluksesta riippuen, käytä kasvosuojainta tai suojalaseja. Käytä tarvittaessa polynaamaria, kuulosuojaimia, hansikkaita ja työesilinaa, joka pysayttä pienet hankaavat palaset ja työkappaleiden palaset. Silmat tulee suojata eri toiden aiheuttamilta lentäviltä pirstaleilta. Polynaamarin tai hengityssuojaimen tulee suodattaa toimintasi aiheuttamat hiukkaset. Pitkällinen altistuminen korkean intensiteetin mulle saattaa aiheuttaa kuulovaurioita.
3. Sivustakatsojien tulee pysyā turvallisen välimatkan paëssä työskentelyalueesta. Kaikkien työskentelyalueelle tulevien tulee käyttaa henkilökohtaisia suojavarusteita. Työkappaleen palaset tai vioittunut lisalaite saattaa singahtaa ja aiheittaa vaurion valittöman toimintaympariston ulkopuolella.
4. Pidä sähkötyökalua eristetyillä tarttuvilla pinnoilla ainoastaan silloin,Jos leikkaava lisälaite saattaa osua piilotettuihin johtoihin tai omaan johtoon.Leikkaavat lisälaitteet, joissa on "elvä"johto,saattavat tehdä

sahkötyokalun metalliosista "elävi" ja antaa sahköiskun käytäjälle.

1. Aseta johto pois pyorivan lisälaitteen luota. Mikäli menetät tyokalun hallinnan, johto saattaa katketa tai jaädä jumiin ja katesi saattaa joutua pyorivaän lisälaitteeseen.
2. Alä koskaan laita sahkötyokalua pois käsistäi ennenkuin lisälaje on täysin pysahtynyt. Pyörivä lisälaje saattaa vetäista pinnan mukaansa ja aiheuttaa sahkötyokalun hallinnan menettämisen.
3. Alä kaytä sahkötyokalua kantaessasi sitä sivullasi. Koskettaessasi vahingossa pyörivää lisälaitetta, vaatteesi saattavat tartua siihen ja lisälite joutua kosketukseen kehosi kanssa.
4. Puhdista sahkolaitteen ilmaventtilit sānnöllisesti. Moottorin tuuletin vetäa polyn kotelon ja suuri märä polymäistä metallia saattaa aiheuttaa sahköisen vaaratilanteen
5. Älä kaytä sahkötyokalua tulenarkojen materiaalien laheisyydessä. Kipinät saattavat sytyttäa namà materiaalit.
6. Alä käytä lisälaitteita, jotka vaativat jähdytysnesteita. Veden tai muiden jähdytysnesteiden käytto saattaa johtaa sähkötapaturmaan tai shokkin
7. Pidä työskentelyn aikana aina kiinni kahvasta. Käytä aina työkalun mukana toimitetuja lisäkahvoja. Työkalun hallinnan menettäminen saattaa johtaa loukkaantumiseen.

MUITA TURVALLISUUSOHJEITA

Takapotku ja siihen liittyvat varoitukset

Takapotku on yht'akkinen reactio kesken kayton juniutuneseen laikkaan, alustallaan, harjaan tai muuhun lisälaitteseen. Jumiutuminen aiheittaa pyorivan lisälaitteen nopean pysahtymisen, joka puolestaan sysaa hallitsemattoman sahkotyokalun lisälaitteen pyorimissuuntaa vastakkaiseen suuntaan. Mikali esimerkiki s hankaava pyorä jäkiinni tyokappaleeseen, pyorän reuna saattaa pureutua materiaalin pintaan aiheittaen pyorän siirtymisen paikoiltaan tai takapotkun. Pyora saattaa hypahtaa joko kayttajaa kohti tai

tastä poispän riippuen renkaan liikesuunnasta juniutumishetkella. Hankaavat pyorat saattavat myös rikkoutua nàissä olosuheissa. Takapotku on seurausta sähkötyokalun vaärinkäytösta ja/tai vaärista toimintamalleista tai -olosuheista ja se voidaan valttä varautumalla alla kuvatulla ravall.

1 Säilytä luja ote sähkötyökalusta ja aseta kehosi ja katesi siten, etta voit vastustaa takapotkua. Käytä aina apukädensijaa, mikäli koneessa on sellainen, hallitaksesi mahdollisimman hyvin takapotkun tai vaantomomenttireaktion käynnistyksen aikana. Käytäjä voi hallita vaantomomenttireaktiöt ja takapotkun, mikäli niihin on valmistauduttu hyvin.
2 Alä koskaan laita kattasi pyörivän lisälaitteen lahelle. Lisälaitteesta on takapotkun vaara kädellesi.
3 Älä mene alueelle, jonne sähkötyökalu siirtyy takapotkutilanteessa. Takapotku heittä tyokalun laikan liikettä vastakkaiseen suuntaan juniutumishetkellä.
4 Ole erityisen huolellinen tyostaesii kulmia, teraviä reunoja jne. vältaaksesi lisälaitteiden kimmahtamisen ja jumiutumisen. Kulmilla, teravillä reunoilla ja kimmahtamisella on taipumus aiheuttaa pyörivan lisälaitteen tarttumisen, josta on seurauksena hallinnan menettäminen tai takapotku.
5 Alä liitä koneeseen sahaketjua, puunmuokkausterä tai hammastettua sahanterä. Tallaiset terat saavat koneen potkaisemaan ja riistäytymän hallinnasta.

MUITA TURVALLISUUSOHJEITA HIONNALLE JA LEIKKAAMISELLE Erityisesti hiomista ja hankaavaa katkaisua koskevia turvallisuusvaroituksia:

1. Käytä ainoastaan sahkötyökalulle suositeluja laikkatyyppejä ja valitulle laikalle erityisesti suunniteltua suojusta. Laikat, joita

varten sahkotyokalua ei olla suunniteltu, ei voida suojata riittavaaasti ja eivat ole turvallisia.

1. Keskeltä painettavien laikkojen biomapinta tulee asentaa suojuksen tason alapuolle. Värarin asennettua laikkaa, joka työntyy suojuksen tason lapi, ei voida suojata kunnolla.
2. Suojuksen tulee olla lujasti kiinnisahkötyökoneessa ja sijoitetu siten,että tyokalu on mahdollisimmanturvallinen ja kayttäa altistetaanniin pienelle osalle laikkaa kuin mahdollista.Suojus auttaa kayttäaasuajutumaan rikkinaisiltä pyoränosilta ja kossettamasta laikkaa vahingossa.
3. Laikkoja tulee käyttaa ainoastaan suositelluille sovelluksille. Esimerkiki: alia hio katkaisulaikan reunalla. Hiovat katkaisulaikat on suunnitelu lisahiontaa varten. Naihin laikkoihin kohdistuvat sivuvoimat saattavat rikkoa ne.
4. Käytä aina vioittumattomia laikkojen laippoja, jotka ovat oikean kokoisia ja muotoisia valitsemallesi laikalle. Hyvat laikan laipat tukevat laikkaa ja vahentavat taten laikan rikkoutumisen mahdollisuutta. Hiomalaikan laipat saattavat poiketa hiovista pyärienlaipoista.
5. Alä käytä suurempien sahkötyokalujen kuluneita laikkoja. Suuremmille sahkötyokaluille tarkoitetut laikat eivät sovellu nopeammille ja pienemmille tyokaluilla sekä saattavat rikkoutua.

MUITA TURVALLISUUSOHJEITA LEIKKAAMISELLE

Erityisesti hankaavaa katkaisua koskevia lisaturvallisuusvaroituksia:

1. Älä anna katkaisupyörän "juniutua"
   äläka paina voimakkaasti. Älä
   yritä tehdä liian syvää leikkausta.

Laikan liallinen painaminen lisäkuormitusta ja laikan vaantymis- taijuniutumisherkkyttä leikkauksessa sekä takapotkun ja laikan rikkoutumisen mahdollisuutta.

1. Aä asetu samalle linjalle kuin pyörivä laikka tai sen taakse. Kun laikka käytön aikana pyörii sinusta poispäin, mahdollinen takapotku saattaa heittä pyörivän laikan ja sähkötyokalun suoraan sinua kohti.
2. Laikan jumiuduttua taiJos tyo on muuten keskeytynyt, sammuta sahkotyokalu ja pidase paikoillaan kunnes laikka on taysin pysahtynyt. Ala koskaanyritaa ottaa katkaisulaikkaa pois leikkauksesta sen ollessa liikkeessatakapotkuvaaran takia.Tutki ja suorita korjaava toimenpide poistaaksesi laikan jumiutumisen syy.
3. Alä aloita sahausta uudelleen työkappaleessa. Anna laikan saavuttaa maksiminopeus ja laita se varovasta takaisin leikkaukseen. Laikka saattaa juniutua, tulla pois leikkauksesta tai aiheuttaa takapotkun, jos sähkötyokalu käynnistetään uudelleen työkappaleessa.
4. Tue paneelit ja ylisuuret tyokappaleet minimoidaksesi laikan juniutumiset ja takapotkut. Suuret tyokappaleet ovat helposti notkolla omasta painostaan johtuen. Tuet tulee sijoittaa tyokappaleen alle lahelle leikkauslinjaa ja tyokappaleen reunan lahelle laikan molemmin puolin.
5. Ole erityisen varovainen tehdessäi "taskuleikkauksen" olemassaolevaan seinään tai muihin "sokeisiin kohteiin". Sisaantyontyvä laikka saattaa katkaista kaasu- tai vesiputkia, sahkojohtoja taiosua takapotkun aiheuttaviin kohteiin.

SYMBOLER LATAAMINEN

Käytäjan taytyy lukea ohjekirja loukkaantumisvaaran vahentämiseksi

Varoitus

Sujoausluokka

Käytä suojalaseja

Käytä kuulosuojaimia

Käytä polysuojainta

Romutettuja sahkolaitteita ei saa heittaa pois talousjatteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja kierratyksesta saa paikallisilva viranomaisilta tai jalleenmyyjalta.

HUOMAUTUS: Ennen tyokalun kayttöä, lue ohjekirja huolellisesti.

ASIANMUKAINEN KAYTTÖ

Laite on tarkoitettu metalli- ja kiviainesten katkaisuun, hiontaan ja harjaukseen ilman veden kayttoa. Metallin katkaisuun on kaytettava erikoista katkaisuun tarkoitettua laikkasuojusta (lisatarvike).

1. TURVALLINEN VIRTAKYTKIN

Kytkin on lukittu tahattoman käynnistymisen estämiseksi. Tyokalu kytketaan pälle painamalla turvakytkintä (B) eteenpain ja painamalla On/Off-kytkin (A) pohjaan. Tyokalu on nyt kytketty pälle. Tyokalu sammutetaan yksinkertaisesti vapauttamalla On/Off-kytkin. Jos haluat käyttaa tyokalua yhtajaksoisesti, paina turvakytkin (B) eteenpain ja paina On/Off-kytkin (A) pohjaan ja paina sitten turvakytkintä (B) uudelleen eteenpain ja vapauta On/Off-kytkin. Nyt kytkin on on lukittu pälle jatkuvaa käyttoä varten. Tyokalu sammutetaan painamalla yksinkertaisesti On/Off-kytkin pohjaan, turva-On-/Off-kytkin vapautuu automaattisesti.

Uudelleenkäynnistyssuoja

Uudelleenkäynnistyssuoja estäa
sähkötyökalun hallitsemattoman
käynnistyksen virtakatkon jälkeen.
Uutta käytöönottoa varten tulee
käynnistyskytkin A siirtä poiskytkettyyn
asentoon ja sähkötyökalu tulee
sitten käynnistäa uudelleen.

2. KÄDENSIJAT

Pitele kulmahiomakonetta aina molemminkasin tyoskennellessasi (Katso Kuva B).

3. TÄRINÄNVAIMENNUSKAHVA

Tassé etukahvassa on pultin ja otekahvan valiin asennettu joustava varinänvaimennus alentamaan tärinä ja lisäämään käytömukavuutta.

HUOMAUTUS: kahvan kiinnitys vaihdekoteloon on muutettava eikä

tiukaksi kiristetty. Valittavana olevat kolmetyöasentoa tarjoavat kulmahiomakoneenturvallisimman ja miellyttävimmän hallinnan (Ks.C).Sivuasento hiontaan ja ylaasento katkaisuun. Kahvaa kierretaaan myotapäivään vaihdekotelon reikaaan (Ks.B). Kaytälisakahvaa aina.

4. KARAN LUKITUSNUPPI

Käytetään vain laikkaa vaihdettaessa. Älapaina nuppia laikan pyoriessä!

5. LAIKAN ASENNUS

Sisempi kiristyslaippa (5) on karalla (6) ja karan kahden viisteen päällä. Aseta laikka sisemman kiristyslaipan pääle ja kierrä sitten ulompi kiristyslaippa (7) karalle. Paina karan lukitusnuppia (4) ja pyöritä karaa, kunnes se lukittuu. Kiinnitä sitten laikka tiukkaamalla ulompi kiristyslaippa varusteisiin kuuluvalla erikoisavaimella (katso D). Avaimen tapit sopivat ulomman kiristyslaipan reikiin. Varmista, etta laikka pyörii vapaasti ja on kunnolla kiristetty. Tarkista mahdollinen tärinä ja laikan heitto kayttämällä konetta ilman kuormaa 20 sekuntia. Laikka irrotetaan painvastaisessa järjestyksessä.

6. ULOMMAN KIRISTYSLAIPAN ASENTO

Ulompi kiristyslaippa (7) tulee asentaa laikan paksuuden mukaiseen asentoon. Ohuempien katkaisulaikkojen ja timanttilaikkojen tapauksessa ulompi kiristyslaippa asennetaan korotettu osa ulospain (katso E.2).

Paksumpien hiomalaikkojen tapauksessa ulompi kirstyslaippa asennetaan laikkaan pain tukemaan sen kiinnitsreikä (katso E.1). Varmista aina, etta laikka on kunnolla kiinnitetty.

7. SUOJUKSEN SÄÄTÖ

Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toitä. Hionta- tai katkaisulaikkoja käytettäessä on laikkasuojuksen oltava asennettuna. Pyörän suoja hiomista varten

Suojuksessa (7) sijaitseva turvanokka varmistaa, etta vain konemalliin sopiva suojus pystytaan asentamaan.

Avaa kirstysvipu (14). Aseta turvanokalla

varustetu suojus (7) koneen paan karan kaulan turvauraan ja kaannse haluttuun asentoon (tyoasentoon).

Sulje kirstysvipu (14) laikkasuojuksen (7) kiristämiseksi.

Innstill vernaldekselet (14) sik at gnistene ikke fyker motBrukeren.

HUOMAUTUS: kun kiristysvipu (14) on auki, voi kiristyksen saatöruuvia (12) saatä varmistamaan, etta suojus on tukevasti kiristetty silloin kun kiristysvipu (14) on taysin suljettu.

Laikkasuojus katkaisua varten

VAROITUS! Kayta aina metallin katkaisussa katkaisuun tarkoitettua laikkasuojusta (15).

Katkaisuun tarkoitettu laikkasuojus (15) asennetaan samalla tavalla kuin hiomiseen tarkoitettu laikkasuojus (7).

8. SUOJUKSEN IRROTUS

Alä koskaan poista suojusta mitään muuta työtehtävää varten. Irrota

poistamalla ensin laikka ja molemmat laipat.
Avaa sitten kiristysvipu (8) ja kierra suojus niin, etta suojuksen ulokkeet kohdistuvat vaihdekotelon loviin, ja poista sitten suojus.
Kiinnitauojuus takaisin toistamalla samat toimet painvastaisessa järjestyksessä. Pidä kaikkosat tallessa.

9. MOOTTORI KÄYNNISTYY PEHMEÄSTI

Sisäiset sahkökomponentit lisävät moottorin nopeutta hitaasti, mikä vähentä sehokkaan moottorin vaantövaikutusta ranteissa.

10. VAIHDEKOTELON KIERTO

Tiettyjä työtilanteita varten vaihdekoteloa voi kiertä 90o työmukavuuden ja turvallisuuden lisäämiseksi. Irrota ensin virtajohdon pistoke pistorasiasta ja poista sitten laikka ja suojus. Poista 4 ruuvia vaihdekotelosta (Ks. G). Kierra vaihdekoteloa varovasti haluttuu n suuntaan, mutta ALÄ vedä vaihdekoteloa ulos koneen kotelosta. Jos vaihdekotelo païsee ulos koneen kotelosta, moottorin hiiliharjat täytyy vaihtaa.

11. HIOMAKONEEN KÄYTTÖ HUOMIO: Älä käynnistä hiomakonetta laikan ollessa kosketuksissa työkappaleeseen. Anna laikan saavuttaa täysi nopeus ennen kuin aloitat biomisen.Pidä kulmahiomakonetta toinen kasi pääkdensijassa ja toinen kasi tiukasti apukahvassa.

Aseta suojus aina niin, etta niin suuri osa nakyvastä laikasta kuin mahdollista, osoittaa poispain itsestasi.

Ole valmiina kipinäsuihkulle, kun laikka kosketta metallia.

Parhaan tyokalun hallinnan, materiaalin poiston ja pienimmän ylikuormituksen aikaansaamiseksi pidä karkeassa hionnassa laikan ja tyopinnan valinen kulma noin 15^ -30° steessa.

Ole varovainen kulmia työstaessäsi, sillä kosketus risteäviin pintoihin voi aiheuttaa biomakoneen ponnahtamiseen tai vaantymiseen.

Anna työkappaleen jäahtyä, kun hionta on valmis. Alä kosketa kuumaa pintaa.

12. KATKAISUHIONTA

VAROITUSI Käytä aina metallin katkaisussa katkaisuun tarkoitettua

laikkasuojusta.

Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella tyokalua. Tyoskentele kevytta, tyostettavaan aineeseen sopivaa syottoa kayttäen.

Alä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitta sivuttain kappaletta vasten.

Katkaisussa kaytety suunta on tärkeä.

Koneen täytyy aina toimia
vastapyörimissuunnassa; ää koskaan
siirr konetta toiseen suuntaan! Tällöin
on olemassa vaara, että laikka painautuu
hallitsemattomasti ulos leikkauslovesta.

13. HARJAN KULUMISILMAISIN (WX22AG WX23AG WX23AG.2) (Ks. H)

Kulmahiomakoneesi on asennettu automaattisen harjan kulumisilmaisimen kanssa. Vihrea led ilmaisee, etta harjan olosuheet ovat normalalit. Punainen led

ilmaisee, etta harja on tulossa käyttoikänsä loppuun ja tulisi vaihtaa niin pian kuin mahdollista.

14. AUTO-SEIS HIILIHARJAT (WX23AG.I) (Ks. I1)

Jos hartsieristekarki (17) hiiliharjan sisallä (18) joutuu kosketuksiin commutaattorin (16) kanssa, moottori sammuu automaattisesti. Jos nain tapahtuu, molemmat hiilharjat on vaihdettava. Pida hiilharjat puhtaina ja vapaina liukumaan pitimiin. Molemmat hiilharjat on vaihdettava samanaikaisesti. Kayta vain samanlaisia hiilharjoja.

15. HIILIHARJOJEN VAIHTO (Ks. 12)

Poista moottorin harjasuojuksen
kiinnitysruuvi. Poista suojus, nosta varovasti
ulos ja vegä lattaliitin irti. Pitele kierrejousta
pois tieltä ja liu'uta kulunut harja ulos
kotelostaan vapauttaen jousen varovasti.
Laita vaihtoharja paikalleen (samaan
suuntaan) pidellen kierrejousta taas pois
tieltä. Tarkista, etta harja on paikallaan ja
liikkuu vapaasti, vapauta jousi uraan harjan
pälle. Liitta lattaliitin päateliittimeen, laita
suojus paikalleen ja kiinnità se ruuvilla.

VINKKEJA KULMAHIOMAKONEELLA TYOSKENTELYYN

1. Anna koneen aina saavuttaa maksiminopeutensa, ennen kuin alat tyoskennell.
2. Kun haluat työskennellä nopeammin, alä paina laikkaa työkappaletta vasten; se hidastaisi laikan pyörimistä ja pidentäisi työstöakaa.
3. Pidä hioessasi laikkaa 15-30 esteem kulmassa työkappaleeseen nahden. Suuremmilla kulmilla pintaan leikkautuu harjanteita, jotka tekevat siitta epatasaisen. Liikuttele kulmahiomakonetta puolelta toiselle ja edestakaisin työkappaleen pinnalla.
4. Kun kaytät katkaisulaikkaa, alä vaihda kulmaa kesken katkaisun; siitä olisi seurauksena laikan ja kulmahiomakoneen

moottorin pysahtyminen tai laikan rikkoutuminen. Tyolikkeen tulee aina olla laikan pyorimissuuntaa vastaan. Jos tyolikkeen suunta on sama kuin laikan pyorimissuunta, laikka saattaa ponnahtaa ulos urasta.

1. Hyvin kovien materiaalien leikkaamiseen on paras kayttä timanttilaikkaa.
2. Timanttilaikka kuumenee kaytossa voimakkaasti. Jos naet pyorivan laikan ymparillä yhtenäisen kipinakehan, keskeyta leikkaaminen ja anna laikan jäahtyä kayttamallä konetta kuormittamattomana 2-3 minuuttia.
3. Varmista aina, etta tyokappale pysyy kunnolla paikallaan.

HUOLTO

Irrota pistoke pistorasiasta ennen kuint teet mitään saatöjä tai huoltoja.

Kone ei vaadi voitelua eikä huoltoa.

Koneen sisallä ei ole käytäjan huollettavia osia. Alä käytä vetta tai kemialisia puhdistusaineita koneen puhdistukseen.

Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletsaukot puhtaana. Pidä kytkimet ja säätimet polyttöminä. Tuuletsaukoista nakyvä kipinöinti on normalia eikä vahingoita konetta.

Jos virtajohto on vahingoittunut, se on sahköiskun valttamiseksi jatettävalmistajan, valtuutetun huoltoedustajan tai vastaavan patevän sahköteknikon vaihdettavaksi.

VIANETSINTÄ

Kulmahiomakone on erittain helppokayttoinen, mutta jos sinulla on ongelmia laitteen kaytossa, tarkasta seuraavat asi:

1. Jos biomakone ei toimi, tarkasta virrantulo pistokkeesta.

2. Jos biomakoneen laikka heiluu tai tärisee, tarkasta, etta ulkolaippa on asennetttu tiukasti, ja etta laikka on asennettu kiristyslaikkaan oikein.

3. Jos havaitset laikassa mitään vaurioitumisen merkkejä, alä käytä biomakonetta. Vaurioitunut laikka saattaa irrota. Poista laikka ja vaihda se uuteen. Havita vanhat laikat ohjeiden mukaisesti.

4. Jos biomakoneella työstetaän alumiinia tai vastaavaa pehmeä metalliseosta, laikka tutkeutuu nopeasti, eika toimi ena tet Hokkaasti.

YMPÄRISTÖN SUOJELU

Romutetuja sahkolaitteita ei saa heittä pois talousjätteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja

kierratyksesta saa paikallisilta viranomaisilta tai jalleenmyyjälta.

VAATIMUSTENMUKAIUSUSS VAKUUTUS

Me,

POSITEC Germany GmbH

Vakuutamme taten, etta tuote

Selostus WORX Kulmahiomakone

Typpi WX22AG WX23AG WX23AG.1

WX23AG.2 2(AG-koneen määritykset, esimerkki Kulmahiomakone)

Toiminto Kehällä ja sivulla oleva hiominen

Täytäa seuraavien direktiivien märäykset:

Konedirektiivi

2006/42/EY

Direktiivi sahkomagneettisesta

yhdenmukaisuudesta

2004/108/EY

RoHS Direktiivi

2011/65/EU

Yhdenmukaiset standardit

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-3

Henklo valtuutetu kaantamaaan teknisen

tiedoston,

Nimi: Russell Nicholson

Osoite: Positec Power Tools (Europe)Ltd,

Laatupaallikko POSITEC

1. SIKKERHETSBRYTER (AV/PÅ)
2. HändtAKOMRÄDE
3. LAVVIBRASJONSHÄNDTAK
4. SPINDELLÄSKNAPP
5. INDRE KRAVE
6. SPINDEL
7. YTRE KRAVE
8. SPENNARM FOR VERN
9. JUSTERINGSMUTTER FOR SPENNARM
10. SKIFTENØKKE
11. MOTORBØRSTEDEKSLER
12. INDIKATOR BØRSTESLITASJE (WX22AG WX23AG WX23AG.2)
    13.SLIPESKIVE
13. HJULVERN FOR SLIPING
14. VERNEDEKSEL TIL KAPPING*
