MANUALE UTENTE WX22AG WORX

9. DADO DI REGOLAZIONE MORSETTO

*Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.3938 Smerigliatrice angolare I DATI TECNICI Codice WX22AG WX23AG WX23AG.1 WX23AG.2 (AG-Designazione del macchinario, rappresentativo della Smerigliatrice angolare) WX22AG WX23AG WX23AG.1 WX23AG.2 Tensione nominale 220-240V~50Hz 230-240V~50Hz Potenza nominale 2300W Velocità a vuoto nominale 8000/min 6500/min Doppio isolante /II Filettatura perno M14 Diametro massimo disco 180mm 230mm Peso 6.0kg 5.1kg

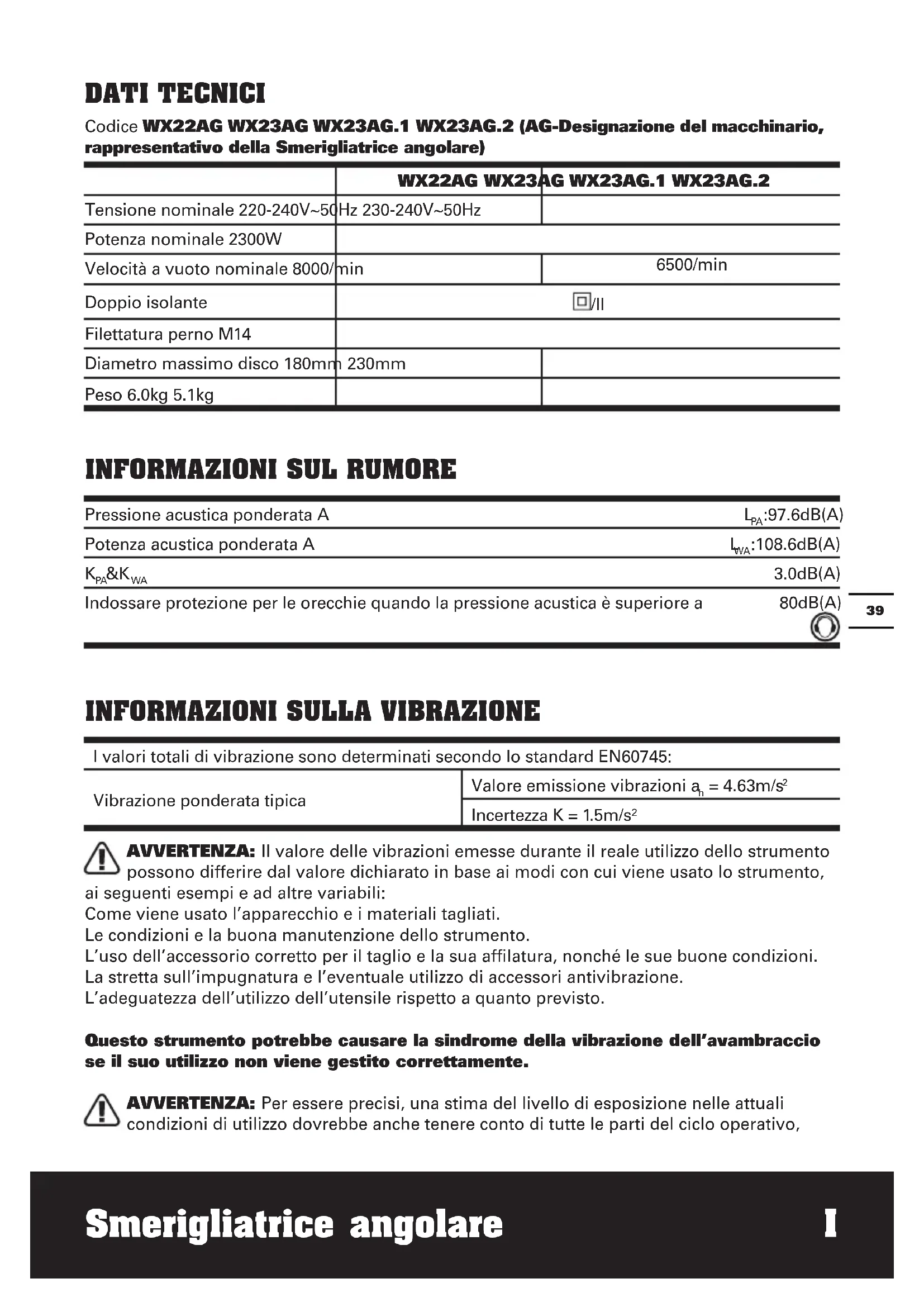

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L

3.0dB(A) Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN60745: Vibrazione ponderata tipica Valore emissione vibrazioni a

Incertezza K = 1.5m/s² AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo,Smerigliatrice angolare I

come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10

C o inferiori. Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI Chiave 1 Impugnatura supplementare antivibrazioni 1 Mola per metallo (WX22AG WX23AG WX23AG.1) 1 Si consiglia di acquistare tutti gli accessori dal rivenditore dove si è acquistato l’apparecchio. Utilizzare accessori di buona qualità, contrassegnati da un marchio conosciuto. Scegliere il grado in base al lavoro da eseguire. Per ulteriori dettagli fare riferimento alla confezione degli accessori. Anche il personale del negozio può fornire assistenza e consigli.4140 Smerigliatrice angolare I ALTRE INFORMAZIONI

VOSTRA SMERIGLIATRICE Avvisi di sicurezza comuni per le operazioni di levigatura e taglio:

1. Questo utensile elettrico può

funzionare come molatrice, o come strumento per il taglio. Leggere tutti gli avvisi sulla sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo utensile elettrico. La mancata osservanza di queste istruzioni può esporre al rischio di folgorazioni elettriche, incendio e/o altre lesioni gravi.

2. Non si consiglia l’esecuzione di

operazioni quali pulizia con spazzola metallica, e lucidatura con questo utensile. L’esecuzione di operazioni per le quali l’utensile non è stato realizzato può esporre a rischi e lesioni personali.

3. Non utilizzare accessori che non

sono stati realizzati in modo specifico e consigliati dal costruttore. Il fatto che sia possibile attaccare gli accessori sull’utensile non è garanzia di funzionamento sicuro.

4. La velocità nominale dell’accessorio

deve essere almeno pari alla velocità massima dell’utensile. Accessori con velocità superiori a quella nominale possono essere proiettati via.

5. Il diametro esterno e lo spessore

dell’accessorio devono essere compresi in quelli accettati dall’utensile. Non è possibile proteggere o controllare in modo adeguato accessori di dimensioni errate.

6. La filettatura degli accessori deve

corrispondere a quella del mandrino della smerigliatrice. Per gli accessori montati con flange, il foro conico dell’accessorio deve corrispondere al diametro della flangia. Gli accessori con fori dell’asse che non sono adatti all’asse dell’utensile possono essere non equilibrati, vibrare eccessivamente, e possono causare la perdita del controllo.

7. Non usare accessori danneggiati.

Prima di ogni uso ispezionare l’accessorio, quali dischi abrasivi per verificare la presenza di schegge e fessure, i supporti dei tamponi per controllare la presenza di fessure, usura o eccessiva usura, la spazzola metallica per controllare eventuali con fili allentati o incrinati. Se l’utensile o l’accessorio vengono fatti cadere, ispezionarli per verificare la presenza di danni, o utilizzare un accessorio non danneggiato. Dopo aver posizionato e installato un accessorio, posizionarsi e far collocare eventuali altre persone al di fuori del piano di rotazione dell’accessorio e far girare l’utensile senza carico per un minuto. Normalmente gli accessori danneggiati si rompono durante l’esecuzione di questa prova.

8. Indossare dispositivi di

protezione individuali. In funzione dell’applicazione, usare una maschera per il volto, occhiali protettivi o occhiali di sicurezza. Se necessario indossare una mascherina per la polvere, dispositivi di protezione per l’udito, guanti e grembiule in grado di arrestare eventuali frammenti di piccole dimensioni. La protezione degli occhi deve essere in grado di arrestare piccolo frammenti generate dalle diverse operazioni. La mascherina antipolvere e il respiratore devono essere in grado di filtrare le particelle che si creano con il lavoro. L’esposizione prolungata a rumori molto forti può provocare la perdita dell’udito.

9. Far sostare altre persone a distanza

di sicurezza dall’area di lavoro. Chi accede all’area di lavoro deve indossare un dispositivo di protezione individuale. Frammenti dell’oggetto su cui si sta lavorando o derivanti dalla eventuale rottura di un accessorio potrebbero essere proiettati via e provocare lesioni personali nell’area immediatamente attigua alla zona di lavoro.

10. Tenere l’utensile solo utilizzandoSmerigliatrice angolare I

le apposite superfici, in particolare durante l’esecuzione di operazioni nelle quali l’accessorio per il taglio può venire a contatto con cavi nascosti o con il proprio cavo di alimentazione. L’accessorio di taglio può venire a contatto con un cavo alimentato e la corrente può passare attraverso le parti metalliche dell’utensile e esporre l’operatore al rischio di folgorazione.

11. Posizionare il cavo in modo che sia

distante dall’accessorio rotante. Se si perde il controllo, il cavo potrebbe essere danneggiato o catturato e braccio e mano potrebbero essere tirati verso l’accessorio mentre è in rotazione.

12. Non poggiare mai l’utensile fino

a quando l’accessorio non si è arrestato completamente. L’accessorio, se ancora in rotazione, potrebbe far presa sulla superficie e far perdere il controllo dell’utensile.

13. Non azionare l’utensile mentre lo

si trasporta lateralmente. Il contatto accidentale con l’accessorio in rotazione poterebbe far catturare parti degli indumenti, che verrebbero trascinati all’interno dell’accessorio.

14. Pulire con regolarità le aperture

per la ventilazione dell’utensile. Le ventole del motore aspirano all’interno della scocca la polvere, e un accumulo eccessivo di polvere può esporre al rischio di folgorazioni.

15. Non azionare l’utensile in prossimità

di materiali infiammabili. Le scintille potrebbero provocare l’accensione di tali materiali.

16. Non usare accessori che richiedono

refrigeranti liquidi. L’uso di refrigeranti liquidi, quali acqua o altri liquidi, può esporre al rischio di folgorazione elettrica.

17. La mano dell’utente deve essere

sull’impugnatura mentre si lavora. Usare sempre le impugnature ausiliarie in dotazione con l’apparecchio. Una perdita del controllo potrebbe causare lesioni alla persona.

Il rischio di rimbalzo indietro e avvisi relativi Il rimbalzo indietro è una reazione improvvisa causata dall’inceppamento di un disco, di un supporto per tampone, di un a spazzola o di un qualsiasi altro accessorio. L’inceppamento mette il disco in una condizione di stallo temporaneo e in al conseguente movimento incontrollato in direzione opposta dell’accessorio in rotazione, nel punto in cui si è verificato l’inceppamento. Ad esempio, se un disco abrasive si inceppa nel pezzo in lavorazione, il bordo esterno del disco che sta penetrando nel punto in cui si verifica l’inceppamento può affondare di più nella superficie del materiale, e di conseguenza il disco potrebbe saltare indietro. Il disco può saltare verso l’operatore o allontanarsi da esso, in relazione alla direzione di rotazione del disco nel punto in cui si verifica l’inceppamento. Inoltre i dischi abrasivi possono rompersi in queste condizioni. Il rimbalzo indietro è il risultato di un uso e/o procedure errate, o di condizioni che possono essere evitate se si adottano le misure di sicurezza fornite di seguito.

1. Mantenere una presa salda

sull’utensile e posizionare corpo e braccio in modo da opporre resistenza ad un eventuale rimbalzo. Utilizzare sempre le impugnature ausiliarie, se fornite, per esercitare il controllo massimo in caso di rimbalzo indietro o di reazioni all’avvio. L’operatore è in grado di controllare eventuali rimbalzi indietro, se si sono prese le misure adeguate.

2. Non posizionare mai la propria

mano in prossimità dell’accessorio in rotazione. Gli accessori possono rimbalzare e colpire la mano.

3. Non posizionare il proprio corpo

in una zona in cui probabilmente potrebbe arrivare l’utensile in caso di rimbalzo indietro. In caso di rimbalzo, l’utensile viene spinto in direzione opposta a quella del movimento del disco nel4342 Smerigliatrice angolare I punto in cui si verifica l’inceppamento.

4. Prestare attenzione particolare

quando si opera su angoli, bordi acuminati, ecc., evitare di avvicinare l’accessorio facendolo rimbalzare. Angoli, bordi acuminati hanno la tendenza a far rimbalzare l’accessorio con conseguente perdita del controllo o rimbalzo indietro.

5. Non fissare una lama di sega a nastro

o una lama di sega dentata. Questo tipo di lama crea frequenti rimbalzi all’indietro con conseguente perdita del controllo.

Avvisi di sicurezza specifici per le operazioni di smerigliatura e taglio con abrasione:

1. Usare solo i dischi del tipo di quelli

consigliati per questo utensile e la protezione specifica per il disco selezionato. Non è possibile proteggere in modo adeguati dischi non realizzati per questo utensile,, che pertanto risultano essere poco sicuri.

2. La superficie di smerigliature delle

mole premute al centro deve essere montata sotto il piano del labbro di protezione. Una mola montata in modo non corretto che si proietta sul piano del labbro di protezione non può essere protetta adeguatamente.

3. La protezione deve essere fissata

bene all’utensile e posizionata in modo tale da garantire la massima sicurezza, in modo da esporre verso l’operatore una porzione ridotta del disco. La protezione aiuta a proteggere l’operatore da eventuali frammenti provenienti dalla rottura del disco e evita il contatto accidentale con il disco.

4. I dischi devono essere utilizzati

solo per le applicazioni specifiche per le quali sono stati realizzati. Ad esempio: non smerigliare con il fianco di dischi di taglio. I dischi abrasivi da taglio sono realizzati per smerigliare sul diametro, e le forze applicati sui lati possono farli saltare sulla superficie di lavoro.

5. Utilizzare sempre flangie delle

dimensioni e forma corretti per il disco selezionato. Le flangie idonee supportano il disco, riducendo così la possibilità di rottura del disco. La flangie per i dischi da taglio possono essere diverse dalle flangie per i dischi destinati alla smerigliatura.

6. Non utilizzare dischi consumati,

provenienti da utensili di dimensioni maggiori. I dischi realizzati per utensili di dimensioni maggiori non sono idonei per le velocità più elevate di utensili più piccoli e potrebbero rompersi.

ALTRE ISTRUZIONI SULLA SICUREZZA

PER TAGLIO Altri avvisi di sicurezza specifici per le operazione di taglio per abrasione:

1. Evitare che il disco di taglio si

inceppi e non applicare una pressione eccessiva. Evitare di fare tagli troppo profondi. Se si sottopone a stress eccessivo il disco, si aumentano le possibilità che il disco si pieghi con conseguente rischio di rimbalzo indietro o di rottura del disco.

2. Non posizionare il proprio corpo in

linea e dietro il disco. Quando il disco, nel punto di lavoro viene allontanato dal proprio corpo, il possibile rimbalzo può far sbatter il disco in rotazione e l’utensile direttamente sul corpo dell’operatore.

3. Se il disco si sta piegano o quando si

interrompe il taglio per una qualsiasi ragione, spegnere e l’utensile e tenerlo fino all’arresto complete del disco . Non tentare mai di togliere il disco di taglio dal taglio mentre il disco è ancora in movimento, in caso contrario si rischia il rimbalzo all’indietro. Eliminare le cause probabili che hanno portato alla piegatura del disco.

4. Non riavviare l’operazione di taglio

del pezzo. Attendere che il disco sia arrivato alla velocità massima e rientrare nel taglio con attenzione. Se l’utensile viene riavviato all’’interno delSmerigliatrice angolare I

taglio, il disco potrebbe piegarsi, saltare in avanti o rimbalzare indietro.

5. Sostenere pannelli e qualsiasi

oggetto di lavorazione di grandi dimensioni per evitare che il disco si blocchi e causi un rimbalzo indietro. Gli oggetti di grandi dimensioni tendono a piegarsi sotto il proprio peso. Collocare dei sostegni sotto l’oggetto in prossimità della linea di taglio, su entrambi i lati del disco.

6. Prestare particolare attenzione nella

esecuzione di tagli cechi in pareti o altre parti non a vista. Il disco potrebbe tagliare tubazioni dell’acqua o del gas, cavi elettrici o altri oggetti che potrebbero provocare il rimbalzo indietro dell’apparecchiatura. SIMBOLI Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Classe protezione Indossare protezione per gli occhi Indossare protezione per le orecchie Indossare una mascherina antipolvere I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.4544 Smerigliatrice angolare I

CARICA NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

USO CONFORME ALLE NORME

La macchina è idonea per troncare, sgrossare e spazzolare a secco materiali metallici e materiali pietrosi. Per la troncatura di metallo deve essere impiegata una cuffia di protezione speciale per la troncatura (accessorio).

SPEGNIMENTO DI SICUREZZA

L’interruttore è bloccato per evitare avviamenti accidentali. Per accendere l’utensile, premere la leva di sicurezza (B) verso avanti e rilasciare l’interruttore on/off (A) completamente. Adesso l’utensile è acceso. Per spegnere l’utensile, è sufficiente rilasciare l’interruttore On/Off. Se desidera usare l’utensile in modo continuativo, premere la leva di sicurezza verso avanti (B) e rilasciare l’interruttore on/ off (A) completamente, quindi premere di nuovo la leva di sicurezza verso avanti (B) di nuovo e rilasciare l’interruttore On/Off . IN questo modo l’interruttore è bloccato per consentire un uso continuativo. Per spegnere l’utensile, è sufficiente rilasciare completamente l’interruttore On/Off, la sicurezza dell’interruttore On/Off viene liberata automaticamente. Protezione contro un riavviamento involontario La protezione contro un riavviamento involontario ha la funzione di impedire che l’elettroutensile possa mettersi in movimento in maniera non controllata in seguito ad un’interruzione dell’alimentazione della corrente. Per la ripresa dell’esercizio rimettere l’interruttore di avvio/arresto A sulla posizione di spento e riaccendere l’elettroutensile.

2. ZONE DI PRESA MANUALE

Durante il funzionamento, tenere sempre la smerigliatrice angolare saldamente con entrambe le mani (Vedere B).

3. IMPUGNATURA SUPPLEMENTARE

ANTIVIBRAZIONI Questa impugnatura frontale incorpora montaggio antivibratorio flessibile tra il bullone e l’impugnatura che riduce le vibrazioni ed aumenta il comfort. NOTA: il fissaggio dell’impugnatura alla scatola degli ingranaggi è flessibile, non è un attacco rigido. Si può scegliere fra tre posizioni operative che forniscono il controllo più sicuro e comodo della smerigliatrice angolare (si veda la figura C). Posizione laterale per smerigliare e posizione superiore per tagliare. L’impugnatura si avvita in senso orario nel foro della scatola degli ingranaggi (si veda la figura B). Usare sempre l’impugnatura ausiliaria.

4. PULSANTE DI BLOCCO PERNO

Da utilizzare unicamente per la sostituzione del disco. Non premere mai quando il disco è in rotazione!

5. MONTAGGIO DEL DISCO

La flangia interna (5) è posta sopra il perno (6) e sui due piani del perno. Posizionare il disco sulla flangia interna, quindi avvitare la flangia esterna (7) sul perno. Premere il pulsante di blocco del perno (4) e ruotare il perno fino al blocco, quindi stringere la flangia esterna utilizzando la chiave speciale per fissare il disco (Vedere D). I cilindretti della chiave speciale devono inserirsi nei fori della flangia esterna. Verificare che il disco ruoti liberamente e sia ben fissato. Eseguire una prova di funzionamento senza carico per 30 secondi per controllare le vibrazioni e la velocità di arresto del disco. Per rimuovere un disco, seguire queste istruzioni in ordine inverso.

6. FISSAGGIO DELLA FLANGIA ESTERNA

REGOLABILE La flangia esterna (7) deve essere regolata in modo da adattarsi a dischi di diversoSmerigliatrice angolare I

spessore. Per i dischi più sottili al diamante o per taglio, la parte in rilievo della flangia esterna deve essere montata dal lato opposto rispetto al disco (Vedere Fig E.2). Per i dischi di smerigliatura, più spessi, la parte in rilievo della flangia esterna deve essere montata sullo stesso lato del disco, in modo da fornire maggior supporto per il foro del disco (Vedere E.1). Accertarsi sempre che il disco sia ben fissato.

7. REGOLAZIONE DEL DISPOSITIVO DI

PROTEZIONE Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete. In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensabile che sia montata la calotta di protezione.

CUFFIA DI PROTEZIONE PER

LEVIGATURA Il nasello codificatore alla calotta di protezione (14) garantisce che possa essere montata soltanto una calotta di protezione che sia adatta al tipo di macchina. Aprire la levetta di fissaggio (8). Applicare la calotta di protezione (14) al collare alberino della testa dell’elettroutensile con il nasello codificatore nella scanalatura di codificazione e ruotarla nella posizione necessaria (posizione di lavoro). Per bloccare la calotta di protezione (14) chiudere la levetta di fissaggio (8). Regolare la cuffia di protezione (14) in modo tale da impedire che si abbia una scia di scintille in direzione dell’operatore. NOTA: con la leva di serraggio (8) aperta, il dado di regolazione morsetto (12) può essere regolato per assicurare che la protezione sia fissata in sicurezza dopo che la leva di serraggio (8) è stata chiusa.

CUFFIA DI PROTEZIONE PER LA

TRONCATURA AVVERTENZA! Per la troncatura di metallo utilizzare sempre la cuffia di protezione per la troncatura (15). La cuffia di protezione per la troncatura (15) viene montata come la cuffia di protezione per la levigatura (14).

8. RIMOZIONE DEL DISPOSITIVO DI

PROTEZIONE Non rimuovere mai la protezione in nessuna condizione operativa. Per eseguire la rimozione, per prima cosa estrarre entrambe le flangie. Poi aprire la leva di serraggio (8) e ruotare la protezione per allineare le sporgenze alle scanalature della scatola degli ingranaggi, quindi rimuovere la protezione. Eseguire le fasi precedenti al contrario per installare di nuovo la protezione. Tenere tutte le parti in un luogo sicuro.

9. AVVIO PROGRESSIVO DEL MOTORE

I componenti elettronici interni consentono alla velocità del motore di aumentare gradualmente; questo riduce l’effetto di “torsione” sui polsi provocato dalla grande potenza del motore.

10. RUOTARE LA SCATOLA DEGLI

INGRANAGGI Per condizioni speciali di lavoro, la scatola degli ingranaggi può essere ruotata di 90° per migliorare il comfort operativo e la protezione. Per prima cosa scollegare l’attrezzo dalla presa di corrente, poi rimuovere il disco e la protezione. Rimuovere le 4 viti dalla scatola degli ingranaggi (si veda la figura G). Ruotare con delicatezza la scatola degli ingranaggi nella direzione desiderata però NON estrarre la scatola dall’alloggio. Se la scatola degli ingranaggi esce dall’alloggio, sarà necessario sostituire le spazzole del motore.

11. USO DELLA SMERIGLIATRICE

ATTENZIONE: Non accendere la smerigliatrice mentre il disco è a contatto con il pezzo da lavorare. Attendere che il disco raggiunga la piena velocità prima di iniziare la molatura. Tenere la smerigliatrice angolare con una mano sull’impugnatura principale e l’altra sull’impugnatura ausiliaria. Posizionare sempre la protezione in modo da essere esposta verso l’operatore tanto quanto la porzione esposta del disco. Attenzione alle scintille quando il disco tocca il metallo. Per un miglior controllo dell’utensile, la4746 Smerigliatrice angolare I rimozione del materiale e un sovraccarico minimo, durante la molatura mantenere un angolo di circa 15°-30° fra il disco e la superficie di lavoro. Fare attenzione quando si lavora sugli angoli, dato che la superficie di intersezione può far saltare o girare la smerigliatrice. Una volta completata la molatura far raffreddare il pezzo. Non toccare la superficie bollente.

AVVERTENZA! Per la troncatura di metallo utilizzare sempre la cuffia di protezione per la troncatura. Durante l’operazione di troncatura,non premere, non dare angolature e non oscillare. Operare avanzando moderatamente adattandosi al tipo di materiale in lavorazione. Non cercare di frenare dischi abrasivi in fase di arresto esercitando pressione lateralmente. Importante è la direzione in cui si esegue l’operazione di troncatura. La macchina deve operare sempre in senso opposto a quello della rotazione. Per questo motivo, mai dirigerla nella direzione inversa! In un tal caso si viene infatti a creare il pericolo che la macchina possa sbalzare fuori dal taglio in modo incontrollato.

13.INDICATORE CONSUMO SPAZZOLE

(WX22AG WX23AG WX23AG.2) (Si Veda La Figura G) La levigatrice angolare è dotata di un indicatore automatico del consumo delle spazzole. Il LED di colore verde indica che le condizioni delle spazzole sono normali. Il LED di colore verde rosso indica che le spazzole stanno per esaurirsi e che devono essere sostituite il più preso possibile.

14. SPAZZOLE DI CARBONE AD

ARRESTO AUTOMATICO (WX23AG.1) (Si Veda La Figura I1) Quando la punta di resina isolante (17 all’interno delle spazzole di carbone (18) entra in contatto con il commutatore(16), il motore si spegnerà automaticamente. In questo caso è necessario sostituire entrambe le spazzole di carbone. Tenere le spazzole di carbone pulite e libere d’infilarsi negli alloggi. Le spazzole di carbone vanno sostituite contemporaneamente. Usare solo spazzole do carbone identiche. (si veda la figura G)

15. SOSTITUIRE LE SPAZZOLE (Si Veda

La Figura I2) Rimuovere la vite che fissa la copertura delle spazzole del motore. Rimuovere la copertura, estrarre con delicatezza e liberare il connettore. Tenere premuta la molla e fare uscire la spazzola usata dall’alloggio, rilasciare delicatamente la molla. Inserire la spazzola di ricambio (nella stessa direzione) sempre tenendo premuta la molla. Assicurarsi che la spazzola sia in posizione e libera nel movimento, rilasciare la molla che adesso deve adagiarsi sulla scanalatura della spazzola. Ricollegare il connettore al terminale, rimettere la copertura e fissarla. SUGGERIMENTI OPERATIVI

1. Avviarla sempre senza carico per

raggiungere la velocità massima, quindi cominciare la lavorazione.

2. Non forzare il disco a lavorare più

velocemente; una velocità inferiore significa una maggiore durata.

3. Posizionare sempre il disco a un angolo di

15-30 gradi rispetto al pezzo da lavorare. Un angolo maggiore causerà la formazione di solchi nel pezzo e rovinerà la finitura della superficie. Spostare la smerigliatrice angolare sul pezzo da lavorare in tutte le direzioni.

4. Quando si utilizza un disco di taglio, non

cambiare mai l’angolo di taglio; si rischia di bloccare il disco e il motore della smerigliatrice o di rompere il disco. Mentre si taglia, spostare il disco unicamente nella direzione opposta rispetto alla sua rotazione. Se lo si sposta nella stessa direzione della rotazione, il disco potrebbe balzare fuori dalla fessura di taglio.

5. Per tagliare del materiale molto duro, si

ottengono i risultati migliori con un disco diamantato.

6. Il disco diamantato può surriscaldarsi

con l’uso. In tal caso si vedrà un anello di scintille attorno al disco in rotazione. Interrompere l’operazione di taglio e attendere che il disco si raffreddi facendolo ruotare senza carico per 2-3 minuti.

7. Verificare sempre che il pezzo da lavorare

sia fissato saldamente per evitare che si sposti durante la lavorazione.4948 Smerigliatrice angolare I

MANUTENZIONE Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione. L’attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all’interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all’attrezzo. Se il cavo d’alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli. RISOLUZIONE GUASTI Anche se la nuova smerigliatrice angolare è molto semplice da utilizzare, in caso di problemi controllare quanto segue:

1. Se la smerigliatrice non funziona

controllare l’alimentazione sulla presa di corrente.

2. Se il disco della smerigliatrice traballa o

vibra, controllare che la flangia esterna sia stretta, e che il disco sia posizionato correttamente sulla parte piatta della flangia.

3. Non usare il disco se mostra segni evidenti

di danni, perché potrebbe rompersi. Rimuoverlo e sostituirlo con un disco nuovo. Smaltire i vecchi dischi secondo quanto stabilito dalle norme in materia.

4. La lavorazione dell’alluminio o di leghe

morbide simili, ostruisce rapidamente il disco, che non molerà efficacemente. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’ apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. DICHIARAZIONE DI CONFORMITÀ Noi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Dichiara che l’apparecchio , Descrizione WORX Smerigliatrice angolare Codice WX22AG WX23AG WX23AG.1 WX23AG.2 (AG-Designazione del macchinario, rappresentativo della Smerigliatrice angolare) Funzione Smerigliatura periferica e laterale È conforme alle seguenti direttive, Direttiva macchine 2006/42/CE Direttiva sulla compatibilità elettromagnetica 2004/108/CE Direttiva RoHS 2011/65/EU Conforme a, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-3 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome: Russell Nicholson Indirizzo: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds,LS10 9DS,UK 2014/09/12 Yujin Tang POSITEC Direttore Qualità4948 Amoladora angular ES
