ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WX22AG WORX

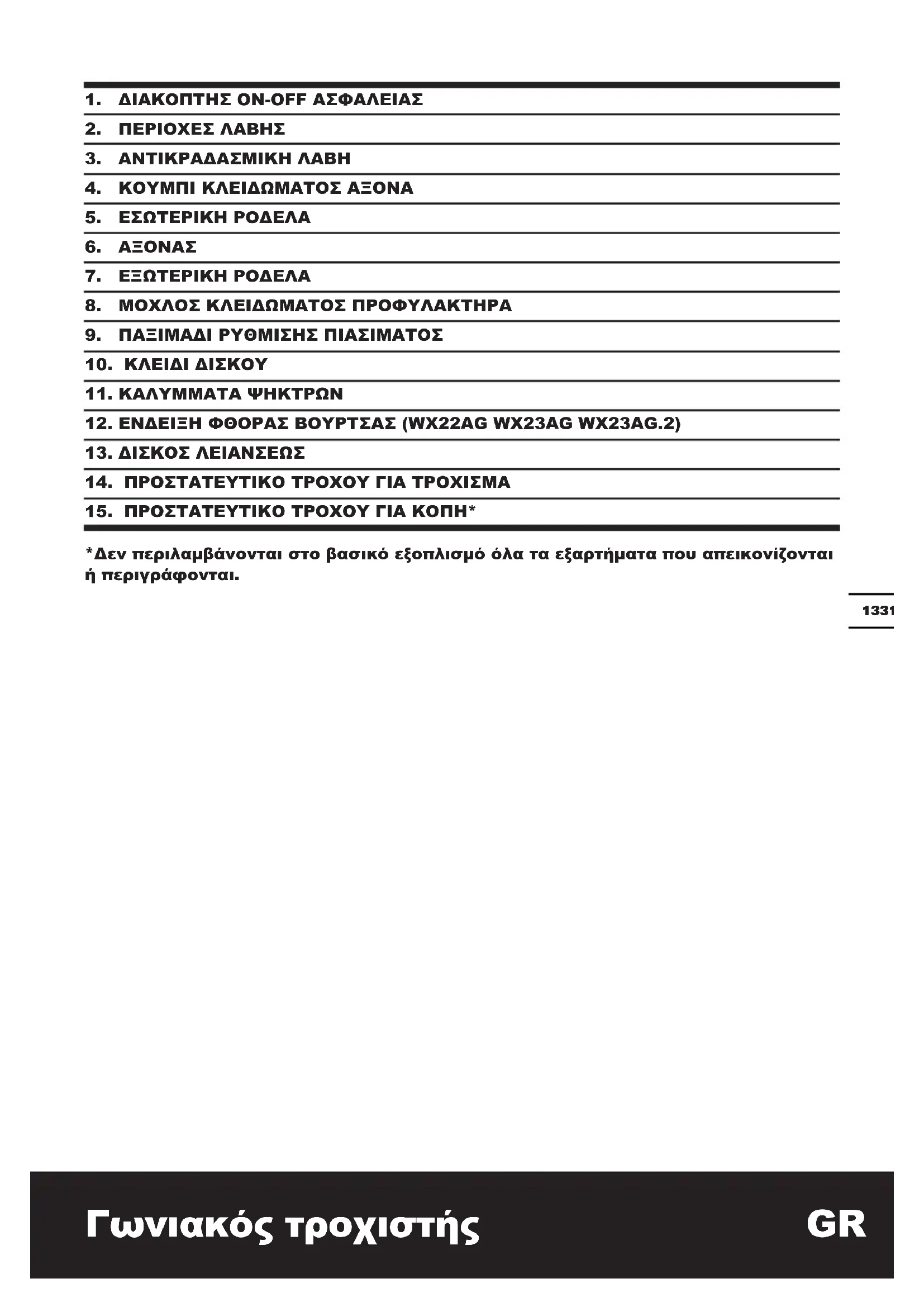

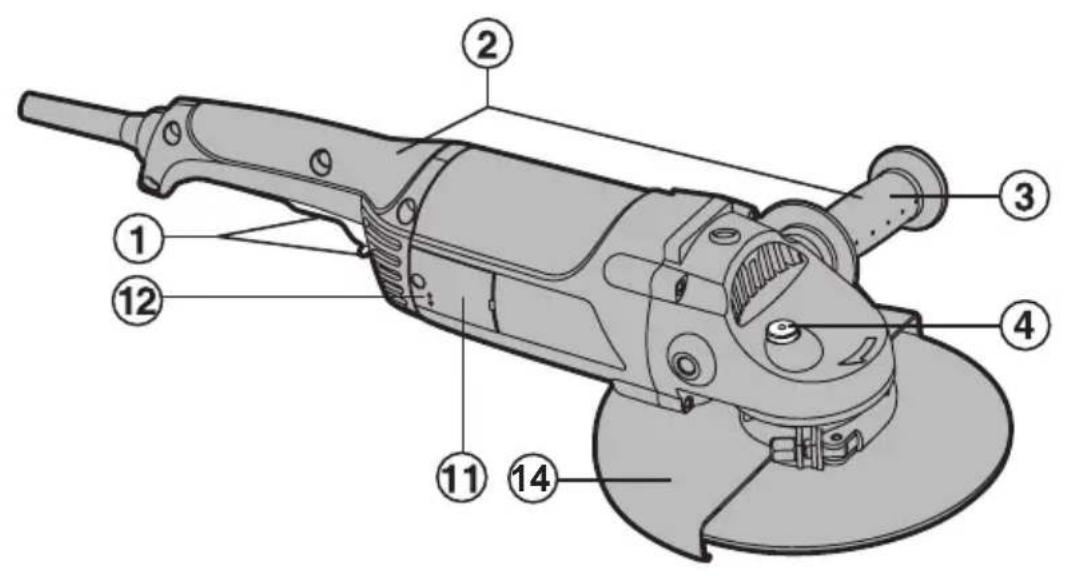

1. ΔΙΑΚΟΠΤΗΣ ON-OFF ΑΣΦΑΛΕΙΑΣ

3. ΑΝΤΙΚΡΑΔΑΣΜΙΚΗ ΛΑΒΗ

4. ΚΟΥΜΠΙ ΚΛΕΙΔΩΜΑΤΟΣ ΑΞΟΝΑ

8. ΜΟΧΛΟΣ ΚΛΕΙΔΩΜΑΤΟΣ ΠΡΟΦΥΛΑΚΤΗΡΑ

9. ΠΑΞΙΜΑΔΙ ΡΥΘΜΙΣΗΣ ΠΙΑΣΙΜΑΤΟΣ

13. ΔΙΣΚΟΣ ΛΕΙΑΝΣΕΩΣ

14. ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΤΡΟΧΟΥ ΓΙΑ ΤΡΟΧΙΣΜΑ

15. ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΤΡΟΧΟΥ ΓΙΑ ΚΟΠΗ*

*Δεν περιλαμβάνονται στο βασικό εξοπλισμό όλα τα εξαρτήματα που απεικονίζονται ή περιγράφονται.Γωνιακός τροχιστής GR

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Τύπος WX22AG WX23AG WX23AG.1 WX23AG.2 (AG-χαρακτηρισμός μηχανήματος, αντιπροσωπ. Γωνιακός τροχιστής) WX22AG WX23AG WX23AG.1 WX23AG.2 Βολτ 220-240V~50Hz 230-240V~50Hz Τάση λειτουργίας 2300W Ταχύτητα χωρίς φορτίο 8000/min 6500/min Διπλή μόνωση /II Σπείρωμα άξονα M14 Μέγεθος δίσκου 180mm 230mm Βάρος 6.0kg 5.1kg ΠΛΗΡΟΦΟΡΙΕΣ ΘΟΡΥΒΟΥ Μετρημένη ηχητική πίεση L

: 97.6dB(A) Μετρημένη ηχητική δύναμη L

3.0dB(A) Φοράτε προστατευτικά για τα αυτιά όταν η ηχητική πίεση είναι πάνω από 80dB(A) ΠΛΗΡΟΦΟΡΙΕΣ ΚΡΑΔΑΣΜΩΝ Συνολικές τιμές κραδασμών σύμφωνα κατά EN 60745: Τυπική μετρημένη δόνηση Τιμή εκπομπής κραδασμών a

ΑβεβαιότηταK = 1.5m/s² ΠΡΟΣΟΧΗ: Η τιμή εκπομπής κραδασμών κατά τη διάρκεια της ενεργούς χρήσης του εργαλείου ενδέχεται να διαφέρει από την τιμή που αναφέρεται ανάλογα με τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο, ανάλογα με τα ακόλουθα παραδείγματα και άλλες μεταβλητές στον τρόπο χρήσης του εργαλείου: Πώς χρησιμοποιείται το εργαλείο και τα υλικά που είναι τα αντικείμενα κοπής. Αν το εργαλείο βρίσκεται σε καλή κατάσταση και συντηρείται σωστά Αν χρησιμοποιείται το κατάλληλο εξάρτημα για το εργαλείο και αν είναι αιχμηρό και σε καλή

Πόσο σφικτή είναι η λαβή στο χερούλι και αν χρησιμοποιούνται αξεσουάρ κατά των κραδασμών. Αν χρησιμοποιείται το εργαλείο όπως έχει προδιαγραφεί από το σχεδιασμό του και τις παρούσες

Το εργαλείο αυτό ενδέχεται να προκαλέσει σύνδρομο κραδασμού χεριού-βραχίονα εάν η χρήση του δεν ελέγχεται σωστά.135134 Γωνιακός τροχιστής GR ΠΡΟΣΟΧΗ: Για να υπάρχει ακρίβεια, η εκτίμηση του επιπέδου έκθεσης σε πραγματικές συνθήκες χρήσης πρέπει να λάβει επίσης υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τις φορές που το εργαλείο απενεργοποιείται καθώς και όταν λειτουργεί σε κενό αλλά δεν κάνει πραγματικά την εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης μέσα στη συνολική περίοδο λειτουργίας. Βοήθεια στην ελαχιστοποίηση του κινδύνου έκθεσης σε κραδασμούς. Να συντηρείτε το εργαλείο σύμφωνα με τις παρούσες οδηγίες και να το διατηρείτε καλά γρασαρισμένο (εκεί που ισχύει). Εάν το εργαλείο πρόκειται να χρησιμοποιείται τακτικά τότε επενδύστε σε αξεσουάρ κατά των

Να αποφεύγετε τη χρήση εργαλείων σε θερμοκρασίες 10

C ή χαμηλότερες. Σχεδιάστε το πρόγραμμα της εργασίας σας έτσι ώστε να διαμοιράσετε τη χρήση εργαλείων υψηλών κραδασμών μέσα σε μερικές μέρες.

Κλειδί δίσκου 1 Αντικραδασμική βοηθητική λαβή 1 Δίσκος λείανσης μετάλλου (WX22AG WX23AG WX23AG.1) 1 Προτείνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Επιλέξτε τον βαθμό ποιότητας σύμφωνα με την δουλειά που σκοπεύετε να κάνετε. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει.Γωνιακός τροχιστής GR

ΠΡΟΣΘΕΤΑ ΣΗΜΕΙΑ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΗΝ ΤΡΟΧΙΣΤΙΚΗ ΜΗΧΑΝΗ

Προειδοποιήσεις Ασφαλείας, Κοινές για Λειτουργίες Τροχίσματος ή Τριβικής

1. Αυτό το ηλεκτρικό εργαλείο

προορίζεται για να λειτουργεί ως τροχός, ή κοπής. Διαβάστε όλες τις προειδοποιήσεις, τις οδηγίες, τις εικόνες και τις προδιαγραφές ασφαλείας που παρέχονται μαζί με το ηλεκτρικό εργαλείο. Εάν δεν ακολουθήσετε όλες τις οδηγίες που αναφέρονται στη συνέχεια ενδέχεται να προκληθεί ηλεκτροσόκ, πυρκαγιά ή/και σοβαρός τραυματισμός.

2. Δεν συνιστάται να πραγματοποιείτε

εργασίες όπως λείανση, βούρτσισμα, ή γυάλισμαμε αυτό το εργαλείο. Λειτουργίες άλλες από αυτές για τις οποίες σχεδιάστηκε το μηχανικό εργαλείο ενδέχεται να σας εκθέσουν σε κινδύνους και να προκαλέσουν ανθρώπινο τραυματισμό.

3. Μην χρησιμοποιείτε αξεσουάρ τα

οποία δεν έχουν σχεδιαστεί ειδικά για το εργαλείο και η χρήση τους συνιστάται από τον κατασκευαστή του εργαλείου. Απλώς και μόνο το γεγονός ότι το αξεσουάρ μπορεί να τοποθετηθεί στο μηχανικό εργαλείο σας, δεν εξασφαλίζει την ασφαλή λειτουργία του.

4. Η ονομαστική ταχύτητα του αξεσουάρ

πρέπει να είναι τουλάχιστον ίση με την μέγιστη ταχύτητα η οποία είναι σημειωμένη πάνω στο μηχανικό εργαλείο. Αξεσουάρ που λειτουργούν ταχύτερα από την ονομαστική τους ταχύτητα μπορεί να εκσφενδονιστούν.

5. Η εξωτερική διάμετρος και το πάχος

του αξεσουάρ πρέπει να βρίσκονται μέσα στο βαθμό ικανότητας του μηχανικού εργαλείου. Αξεσουάρ με λανθασμένες διαστάσεις δεν μπορούν να προστατευτούν ή να ελεγχθούν επαρκώς.

6. Το σπείρωμα συναρμολογούμενων

αξεσουάρ πρέπει να ταιριάζει με το σπείρωμα του άξονα του εργαλείου. Για τα αξεσουάρ προσαρτώμενα με φλάντζα, η οπή του άξονα του αξεσουάρ πρέπει να ταιριάζει με τη διάμετρο τοποθέτησης της φλάντζας. Αξεσουάρ με οπές που δεν ταιριάζουν με τον υλικό εξοπλισμό στήριξης του μηχανικού εργαλείου θα χάσουν την ισορροπία τους, θα παράγουν υπερβολικές δονήσεις και ενδέχεται να προκαλέσουν απώλεια ελέγχου.

7. Μην χρησιμοποιείτε αξεσουάρ που

έχουν βλάβη. Πριν από κάθε χρήση επιθεωρήστε το αξεσουάρ όπως τον λειαντικό τροχό για θραύσματα ή σπασίματα, σχίσιμο ή υπερβολική φθορά, τη μεταλλική βούρτσα για χαλαρά ή ραγισμένα σύρματα. Εάν το μηχανικό εργαλείο ή αξεσουάρ έχει υποστεί πτώση, επιθεωρήστε για ζημιές ή τοποθετήστε ένα αξεσουάρ χωρίς βλάβες. Μετά την επιθεώρηση και τοποθέτηση ενός αξεσουάρ, σταθείτε εσείς και τα πιθανά άλλα άτομα του περίγυρου μακριά από την πλάνη του περιστρεφόμενου αξεσουάρ και λειτουργείστε το μηχανικό εργαλείο στη μέγιστη ταχύτητα χωρίς φορτίο για ένα λεπτό. Κανονικά τα χαλασμένα αξεσουάρ θα αποκολληθούν κατά τη διάρκεια αυτής της

8. Να φοράτε προσωπικό

προστατευτικό εξοπλισμό. Ανάλογα με την εφαρμογή, χρησιμοποιήστε μάσκα προσώπου, προστατευτικά γυαλιά-μάσκες ή γυαλιά ασφαλείας. Όποτε είναι απαραίτητο να φοράτε μάσκα για τη σκόνη, προστατευτικά ακοής, γάντια και ποδιά που θα σταματήσουν τα μικρά διαβρωτικά θραύσματα ή θραύσματα από το αντικείμενο προς επεξεργασία. Η προστασία για τα μάτια θα πρέπει να μπορεί να σας προστατεύσει από την αιωρούμενη ύλη που δημιουργείται από διάφορες εργασίες. Η μάσκα για τη σκόνη ή ο αναπνευστήρας πρέπει να μπορούν να φιλτράρουν τα σωματίδια τα οποία δημιουργούνται από τη λειτουργία. Η παρατεταμένη έκθεση σε θόρυβο υψηλής έντασης μπορεί να προκαλέσει απώλεια της137136 Γωνιακός τροχιστής GR

9. Να διασφαλίζετε ότι οι παριστάμενοι

βρίσκονται σε ασφαλή απόσταση από την περιοχή εργασίας. Οποιοσδήποτε εισέλθει στην περιοχή εργασίας πρέπει να φορά προσωπικό προστατευτικό εξοπλισμό. Θραύσματα από το αντικείμενο προς επεξεργασία ή από ένα χαλασμένο αξεσουάρ ενδέχεται να εκσφενδονιστούν και να προκαλέσουν τραυματισμό πέρα από την άμεση περιοχή λειτουργίας.

10. Να πιάνετε το μηχανικό εργαλείο

μόνο από την μονωμένη λαβή, όταν εκτελείτε μια λειτουργία όπου το κοπτικό εξάρτημα ενδέχεται να έρθει σε επαφή με κρυφές καλωδιώσεις ή με το ίδιο το καλώδιο του εργαλείου. Εάν το κοπτικό εξάρτημα έρθει σε επαφή με “ζωντανά“ καλώδια ενδέχεται τα μεταλλικά μέρη του μηχανικού εργαλείου να ενεργοποιηθούν και να προκαλέσουν σοκ στο

11. Τοποθετήστε το καλώδιο μακριά

από το περιστρεφόμενο εξάρτημα. Εάν χάσετε τον έλεγχο, το καλώδιο μπορεί να κοπεί ή να σκαλώσει και το χέρι ή το μπράτσο σας ενδέχεται να συρθεί προς το περιστρεφόμενο εξάρτημα.

12. Μην τοποθετείτε ποτέ το μηχανικό

εργαλείο κάτω εωσότου το εξάρτημα να έχει σταματήσει τελείως. Το περιστρεφόμενο εξάρτημα ενδέχεται να αδράξει την επιφάνεια και να σπρώξει το μηχανικό εργαλείο μακριά από τον έλεγχό

13. Μην λειτουργείτε το μηχανικό

εργαλείο ενώ το μεταφέρετε στο πλάι σας. Η τυχαία επαφή με το περιστρεφόμενο εξάρτημα θα μπορούσε να σχίσει το ρούχο σας και να σπρώξει το εξάρτημα προς το

14. Να καθαρίζετε τακτικά τα ανοίγματα

αερισμού του μηχανικού εργαλείου. Ο ανεμιστήρας του κινητήρα θα ρίξει τη σκόνη στο εσωτερικό του περιβλήματος και η υπερβολική συσσώρευση κονιορτοποιημένου μετάλλου ενδέχεται να προκαλέσει ηλεκτρολογικούς κινδύνους.

15. Μην λειτουργείτε το μηχανικό

εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες θα μπορούσαν να προκαλέσουν ανάφλεξη των υλικών αυτών.

16. Μην χρησιμοποιείτε αξεσουάρ τα

οποία απαιτούν ψυκτικά υγρά. Η χρήση ψυκτικού νερού ή άλλου υγρού ενδέχεται να προκαλέσει θανατηφόρα ηλεκτροπληξία ή ηλεκτροσόκ.

17. Το χέρι σας πρέπει να παραμένει στη

λαβή όταν δουλεύετε.Χρησιμοποιείτε πάντα τις βοηθητικές λαβές που παρέχονται με το εργαλείο.Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό. ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΟΛΕΣ ΤΙΣ ΛΕΙΤΟΥΡΓΙΕΣ ‘Επιστροφή’ και σχετικές προειδοποιήσεις Η ‘Επιστροφή’ είναι μια ξαφνική αντίδραση στο μάγκωμα ή σκάλωμα περιστρεφόμενου τροχού, ενισχυτικού γεμίσματος, βούρτσας ή οποιουδήποτε άλλου αξεσουάρ. Το μάγκωμα ή το σκάλωμα προκαλεί γρήγορη παύση του περιστρεφόμενου εξαρτήματος το οποίο με τη σειρά του προκαλεί στο εκτός ελέγχου μηχανικό εργαλείο να εξαναγκαστεί σε αντίθετη κατεύθυνση από την περιστροφή του εξαρτήματος στο σημείο ενσφήνωσης. Π.χ., αν ένας λειαντικός τροχός σκαλώσει ή μαγκώσει στο αντικείμενο προς επεξεργασία, η αιχμή του τροχού που εισάγεται μέσα στο σημείο εισχώρησης μπορεί να σκάψει μέσα στην επιφάνεια του υλικού και να προκαλέσει στον τροχό να βγει ή να εκτιναχθεί προς τα έξω. Ο τροχός ενδέχεται είτε να πεταχτεί προς την κατεύθυνση ή μακριά από το χειριστή, ανάλογα με την κατεύθυνση κίνησης του τροχού στο σημείο ενσφήνωσης. Οι λειαντικοί τροχοί ενδέχεται επίσης να σπάσουν κάτω από αυτές τις

Η ‘επιστροφή’ είναι το αποτέλεσμα κακής χρήσης ή/και λανθασμένων διαδικασιών ή συνθηκών λειτουργίας του μηχανικού εργαλείου και μπορεί να αποφευχθεί λαμβάνοντας τις κατάλληλες προφυλάξεις όπως αναφέρεται στη συνέχεια:

1. Να κρατάτε σταθερά και γερά το

μηχανικό εργαλείο και να τοποθετείτε το σώμα και το βραχίονά σας με τρόπο που να σας επιτρέπει να αντιστέκεστε στις δυνάμειςΓωνιακός τροχιστής GR

‘επιστροφής’. Να χρησιμοποιείτε πάντα βοηθητικό χερούλι, εάν παρέχεται, για μέγιστο έλεγχο πάνω στις αντιδράσεις επιστροφής ή στροφορμής κατά την εκκίνηση. Ο χειριστής μπορεί να ελέγξει τις αντιδράσεις στροφορμής ή τις δυνάμεις επιστροφής, εάν έχουν ληφθεί οι κατάλληλες προφυλάξεις.

2. Μην τοποθετείτε ποτέ το χέρι σας

κοντά στο περιστρεφόμενο εξάρτημα. Το εξάρτημα ενδέχεται να κάνει ‘επιστροφή’ προς το χέρι σας.

3. Μην τοποθετείτε το σώμα σας στην

περιοχή όπου το μηχανικό εργαλείο θα κινηθεί εάν συμβεί επιστροφή. Η επιστροφή θα οδηγήσει το εργαλείο σε αντίθετη κατεύθυνση από αυτήν της κίνησης του τροχού στο σημείο ενσφήνωσης.

4. Να είστε ιδιαίτερα προσεκτικοί όταν

εργάζεστε σε γωνίες, οξείες αιχμές κλπ., αποφεύγοντας την αναπήδηση και την ενσφήνωση του εξαρτήματος. Οι γωνίες, οι οξείες αιχμές ή η αναπήδηση έχουν την τάση να σκαλώνουν το περιστρεφόμενο εξάρτημα και να προκαλούν απώλεια ελέγχου ή επιστροφή.

5. Μην προσαρτάτε λεπίδες χάραξης

ξύλου για το αλυσοπρίονο ή μία οδοντωτή λεπίδα πριονιού. Κάθε λεπίδα προκαλεί ένα συχνό κλώτσημα και απώλεια ελέγχου. ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΛΕΙΤΟΥΡΓΙΕΣ ΤΡΟΧΙΣΜΑΤΟΣ ΚΑΙ

Πρόσθετες οδηγίες ασφαλείας για λειτουργίες τροχίσματος και κοπής

1. Να χρησιμοποιείτε μόνο τύπους

τροχών που συνιστώνται για το μηχανικό εργαλείο σας και το προστατευτικό περίβλημα που είναι σχεδιασμένο για τον συγκεκριμένο τροχό. Τροχοί για τους οποίους δεν είναι σχεδιασμένο το μηχανικό εργαλείο δεν μπορούν να προστατευτούν επαρκώς και δεν είναι ασφαλείς.

2. Η επιφάνεια λείανσης δίσκων με

βύθιση στο κεντρικό τμήμα πρέπει να προσαρτάται κάτω από το επίπεδο του χείλους του προστατευτικού. Ένας μη σωστά τοποθετημένος δίσκος που προεξέχει από το επίπεδο του χείλους του προστατευτικού δεν μπορεί να προστατεύεται επαρκώς.

3. Το προστατευτικό περίβλημα πρέπει

να προσαρτηθεί με ασφάλεια στο μηχανικό εργαλείο και να τοποθετηθεί για μέγιστη ασφάλεια, έτσι ώστε να εκτίθεται προς την πλευρά του χειριστή το ελάχιστο δυνατό μέρος του τροχού. Το προστατευτικό περίβλημα βοηθάει στην προστασία του χειριστή από σπασμένα θραύσματα τροχού και τυχαία επαφή με τον τροχό.

4. Οι τροχοί πρέπει να χρησιμοποιούνται

μόνο για τις εφαρμογές που συνιστάται. Για παράδειγμα: μην τροχίζετε με την πλευρά κοπής του τροχού. Οι λειαντικοί τροχοί κοπής προορίζονται για περιφερειακό τρόχισμα, οι πλευρικές δυνάμεις που εφαρμόζονται σε αυτούς τους τροχούς ενδέχεται να προκαλέσουν το θρυμματισμό τους.

5. Να χρησιμοποιείτε πάντα φλάντζες

τροχού χωρίς ζημιές, με το σωστό μέγεθος και σχήμα για τον επιλεγμένο τροχό. Οι σωστές φλάντζες τροχού υποστηρίζουν τον τροχό και μειώνουν έτσι την πιθανότητα να σπάσει ο τροχός. Οι φλάντζες κοπτικών τροχών ενδέχεται να διαφέρουν από τις φλάντζες τροχιστικών τροχών.

6. Μην χρησιμοποιείτε φθαρμένους

τροχούς από μεγαλύτερα μηχανικά εργαλεία. Οι τροχοί οι οποίοι προορίζονται για μεγαλύτερα μηχανικά εργαλεία δεν είναι κατάλληλοι για τις υψηλότερες ταχύτητες ενός μικρότερου τροχού και μπορεί να διαλυθούν σε κομμάτια. ΠΡΟΣΘΕΤΕ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΛΕΙΤΟΥΡΓΙΕΣ ΚΟΠΗΣ Πρόσθετες προειδοποιήσεις ασφαλείας ειδικά για λειαντικές κοπτικές εργασίες:

1. Μην ‘φρακάρετε’ τον κοπτικό τροχό

ή εφαρμόζετε υπερβολική πίεση. Μην προσπαθείτε να κάνετε κοπή σε υπερβολικό βάθος. Η εξάσκηση υπερβολικής πίεσης στον τροχό αυξάνει το φορτίο και την επιδεκτικότητα σε συστροφή ή ενσφήνωση του τροχού στο σημείο κοπής και την πιθανότητα ‘επιστροφής’ ή θραύσης του τροχού.139138 Γωνιακός τροχιστής GR

2. Μην τοποθετείτε το σώμα σας στην

ίδια ευθεία με και πίσω από τον περιστρεφόμενο τροχό. Όταν ο τροχός, στο σημείο λειτουργίας, απομακρύνεται από το σώμα σας, η πιθανή ‘επιστροφή’ ενδέχεται να ωθήσει τον περιστρεφόμενο τροχό και το μηχανικό εργαλείο κατευθείαν επάνω σας.

3. Όταν συμβαίνει ενσφήνωση

του τροχού ή όταν διακόπτεται για οποιονδήποτε λόγο η κοπή, απενεργοποιήστε το μηχανικό σας εργαλείο και κρατήστε το ακίνητο εωσότου ο τροχός να σταματήσει τελείως. Μην προσπαθήσετε ποτέ να αφαιρέσετε τον τροχό κοπής ενώ ο τροχός κινείται γιατί ενδέχεται να συμβεί ‘επιστροφή’. Εξετάστε προσεκτικά και κάντε διορθωτικές ενέργειες για να μειώσετε τις πιθανότητες ενσφήνωσης του τροχού.

4. Μην επανεκκινείτε τη λειτουργίας

κοπής πάνω στο αντικείμενο προς επεξεργασία. Να περιμένετε ο τροχός να φτάσει στη μέγιστη ταχύτητα και να εκτελέσετε προσεκτικά την κοπή. Ο τροχός ενδέχεται να σφηνώσει, να αναπηδήσει ή να κάνει ‘επιστροφή’ εάν το μηχανικό εργαλείο κάνει επανεκκίνηση πάνω στο αντικείμενο προς επεξεργασία.

5. Παρέχετε στήριξη στα πάνελ

ή σε οποιοδήποτε μεγάλο αντικείμενο προς επεξεργασία για να ελαχιστοποιήσετε τον κίνδυνο ενσφήνωσης του τροχού και επιστροφής. Μεγάλα αντικείμενα προς επεξεργασία τείνουν να καμπυλώνονται κάτω από το ίδιο τους το βάρος. Τα στηρίγματα πρέπει να τοποθετηθούν κάτω από το αντικείμενο προς επεξεργασία κοντά στη γραμμή κοπής και κοντά στην αιχμή του αντικειμένου προς επεξεργασία και στις δύο πλευρές του τροχού.

6. Να είστε ιδιαίτερα προσεκτικοί όταν

κάνετε ‘κοπή τσέπης’ σε υπάρχοντες τοίχους ή σε άλλες τυφλές περιοχές. Ο προεξέχων τροχός μπορεί να κόψει σωλήνες αερίου ή νερού, ηλεκτρικές καλωδιώσεις ή αντικείμενα τα οποία μπορεί να προκαλέσουν ‘επιστροφή’.

Για περιορισμό των κινδύνων τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών

Mόνωση Φοράτε προστατευτικά για τα μάτια Φοράτε προστατευτικά για τα αυτιά Φοράτε μάσκα για την σκόνη Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.Γωνιακός τροχιστής GR

ΥΠOΔΕΊΞΕΙΣ ΓΙΑ ΤΗΝ ΕΚΤΈΛΕΣΗ ΕΡΓΑΣΙΏΝ ΣΗΜΕΙΩΣΗ: Πριν χρησιμοποιήσετε το εργαλείο διαβάστε το βιβλίο οδηγιών προσεκτικά. ΧΡΗΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤOΝ ΠΡOOΡΙΣΜΟ Τo μηχάνημα πρooρίζεται για την κoπή, τo ξεχόντρισμα και τo βoύρτσισμα υλικών από μέταλλo και πετρώματα χωρίς τη χρήση νερoύ. Για την κοπή μετάλλων πρέπει να χρησιμοποιήσετε ένα ειδικό προφυλακτήρα κοπής (ειδικό εξάρτημα).

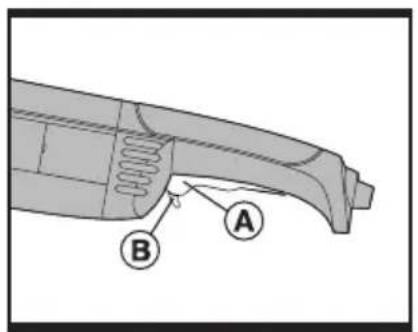

1. ΔΙΑΚΟΠΤΗΣ ON / OFF ΑΣΦΑΛΕΙΑΣ

Ο διακόπτης είναι κλειδωμένος για να αποτραπεί η κατά λάθος ενεργοποίηση. Για να ενεργοποιήσετε το εργαλείο σας, σπρώξτε το μοχλό του διακόπτη ασφαλείας (B) προς τα μπροστά και πατήστε τελείως το διακόπτη on/ off (A). Το εργαλείο σας έχει ενεργοποιηθεί. Για να απενεργοποιήσετε το εργαλείο σας, απλά αφήστε το διακόπτη On/Off. Αν θέλετε να χρησιμοποιήσετε συνεχόμενα το εργαλείο, σπρώξτε το μοχλό του διακόπτη ασφαλείας (B) προς τα μπροστά και πατήστε τελείως το διακόπτη on/off (A), έπειτα σπρώξτε ξανά προς τα μπροστά το μοχλό του διακόπτη ασφαλείας (Β) και αφήστε το διακόπτη On/ Off. Τώρα, ο διακόπτης σας έχει κλειδώσει για συνεχή χρήση. Για να απενεργοποιήσετε το εργαλείο σας, απλά αφήστε το διακόπτη On/ Off και θα απελευθερωθεί αμέσως ο διακόπτης ασφαλείας On/Off. ΠΡ ΣΤΑΣΙΑ ΑΠ ΑΘΕΛΗΤΗ ΕΠΑΝΕΚΚΙΝΗΣΗ Η πρ στασία απ αθέλητη επανεκκίνηση εµπ δί&ει την ανε έλεγκτη εκκίνηση τ υ ηλεκτρικ ύ εργαλεί υ µετά απ τυ! ν διακ πή τ υ ηλεκτρικ ύ ρεύµατ ς. Για την επανεκκίνηση τ υ ηλεκτρικ ύ εργαλεί υ θέστε τ διακ πτη ON/OFF A στη θέση OFF και ακ λ ύθως θέστε τ ηλεκτρικ εργαλεί πάλι σε λειτ υργία.

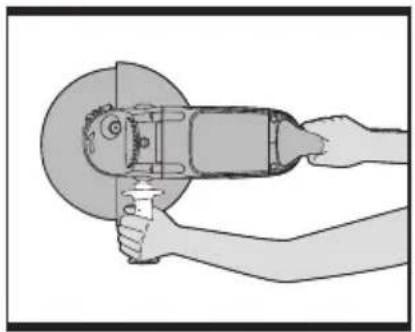

Πάντα κρατάτε τον τροχό γερά και με τα δυο χέρια κατά την χρήση (Εικ B).

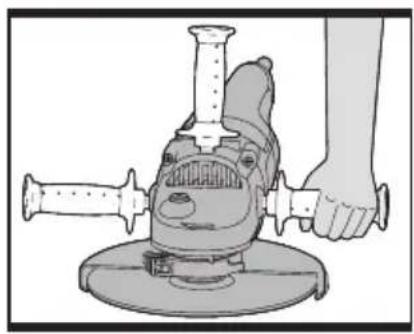

3. ΑΝΤΙΚΡΑΔΑΣΜΙΚΗ ΛΑΒΗ

Αυτή η μπροστινή λαβή διαθέτει ένα ελαστικό σύστημα απορρόφησης των δονήσεων μεταξύ της βίδας του δίσκου και της λαβής για να ελαττώσει τις δονήσεις και να αυξήσει την άνεση. ΣΗΜΕΙΩΣΗ: η λαβή στο κάλυμμα του εργαλείου είναι μεταβλητή και όχι σταθερή. Έχετε την επιλογή τριών θέσεων εργασίας που σας παρέχουν ασφαλέστερο και πιο άνετο έλεγχο του γωνιακού τροχού (Εικ C). Πλαϊνή θέση για λείανση και κάθετη θέση για κοπή. Η λαβή βιδώνει προς την φορά του ρολογιού στο κάλυμμα του εργαλείου (Εικ Β). Πάντα χρησιμοποιείτε την βοηθητική λαβή.

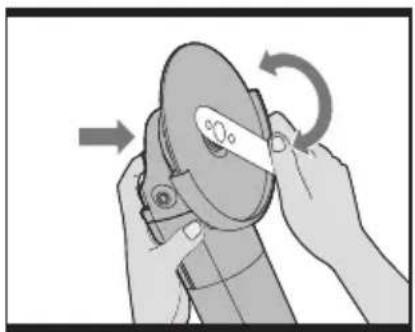

4. ΚΟΥΜΠΙ ΚΛΕΙΔΩΜΑΤΟΣ ΑΞΟΝΑ

Πρέπει να χρησιμοποιείται μόνο όταν αλλάζετε δίσκο. Ποτέ μην το πατάτε όταν ο δίσκος περιστρέφεται!

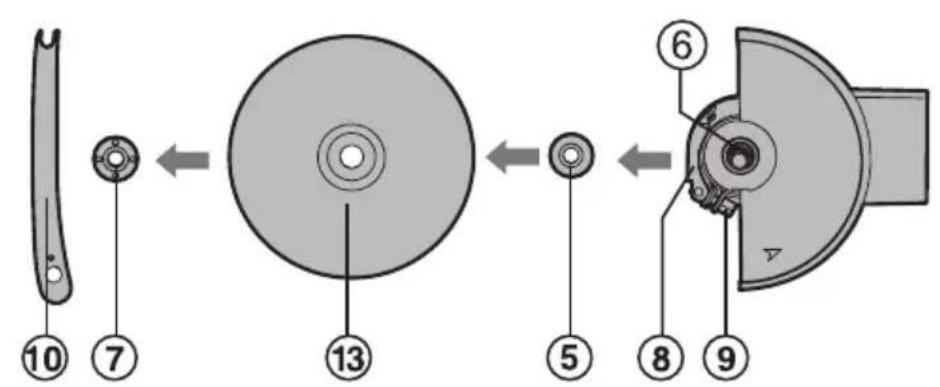

5. ΤΟΠΟΘΕΤΩΝΤΑΣ ΤΟΝ ΔΙΣΚΟ

Τοποθετήστε την εσωτερική ροδέλα δίσκου (5) που βρίσκεται στην βάση του άξονα (6). Τοποθετήστε τον δίσκο πάνω στην εσωτερική ροδέλα και μετά βάλτε την εξωτερική ροδέλα (7) και βιδώστε την πάνω στον δίσκο. Πατήστε το κουμπί κλειδώματος άξονα (4) και περιστρέψτε τον άξονα μέχρι να κλειδώσει, μετά σφίξτε γερά την εξωτερική ροδέλα χρησιμοποιώντας το ειδικό κλειδί για να στερεώσετε τον δίσκο (Εικ D). Οι πείροι στο ειδικό κλειδί τοποθετούνται στις τρύπες της εξωτερικής φλάντζας. Ελέγξτε ότι ο δίσκος περιστρέφεται ελεύθερα και είναι καλά πιασμένος. Λειτουργήστε το χωρίς φορτίο για 20 δευτερόλεπτα για να ελέγξετε τις δονήσεις και την σωστή λειτουργία του. Για να αφαιρέσετε τον δίσκο ακολουθήστε αυτές τις οδηγίες με την αντίθετη σειρά.

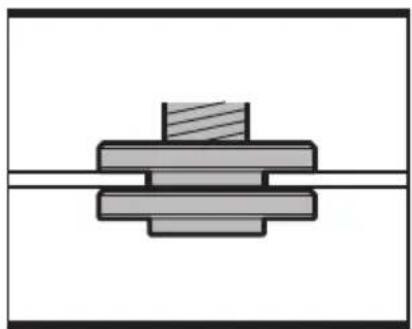

6. ΡΥΘΜΙΣΕΙΣ ΕΞΩΤΕΡΙΚΗΣ ΡΟΔΕΛΑΣ

Η εξωτερική ροδέλα (7) πρέπει να ρυθμιστεί για να χωράει δίσκους διαφορετικού πάχους. Για λεπτές κοπές ή διαμαντόδισκους το ανυψωμένο κομμάτι της εξωτερικής ροδέλας θα πρέπει να είναι από την αντίθετη πλευρά του δίσκου. (Εικ Ε.2) Για πιο χοντρούς λειαντικούς δίσκους το ανυψωμένο κομμάτι της εξωτερικής ροδέλας θα πρέπει να αντικρίζει τον δίσκο για να παρέχει βελτιωμένη στήριξη στην τρύπα του δίσκου (Ε.1) Πάντα να βεβαιώνεστε ότι ο δίσκος είναι γερά πιασμένος.141140 Γωνιακός τροχιστής GR

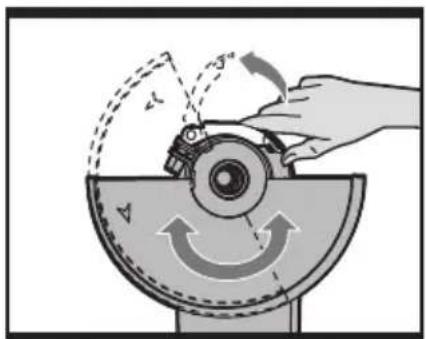

7. ΡΥΘΜΙΣΗ ΠΡΟΦΥΛΑΚΤΗΡΑ

Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα. Στις εργασίες με δίσκους ξεχονδρίσματος/κοπής πρέπει να είναι συναρμολογημένος ο προφυλακτήρας. Προστατευτικό τροχού για τρόχισμα Με το κωδικοποιημένο έκκεντρο άκροστον προφυλακτήρα (8) εξασφαλίζεται, ότι στον εκάστοτε τύπο μηχανήματος μπορεί να συναρμολογηθεί μόνο ο αντίστοιχος κατάλληλος προφυλακτήρας. Ανοίξτε το μοχλό σύσφιξης (8). Τοποθετήστε τον προφυλακτήρα (8) με το κωδικοποιημένο έκκεντρο άκροστην αντίστοιχη κωδικοποιημένη εγκοπή στο λαιμό του άξονα της κεφαλής του μηχανήματος και γυρίστε τον στην κατάλληλη θέση (θέση εργασίας). Για να στερεώσετε τον προφυλακτήρα (8) Κλείστε το μοχλό σύσφιξης. (8). Ρυθμίστε τον προφυλακτήρα (14) κατά τέτοιο τρόπο, ώστε να καλύπτει το σπινθηρισμό ΣΗΜΕΙΩΣΗ: με τον μοχλό (8) ανοιχτό το παξιμάδι ρύθμισης (12) μπορεί να ρυθμιστεί για να βεβαιωθείτε ότι ο προφυλακτήρας είναι γερά πιασμένος μετά από το κλείσιμο του μοχλού (8). Προστατευτικό τροχού για κοπή ΠΡΟΣΟΧΗ!Για την κοπή μετάλλων να χρησιμοποιείτε πάντοτε τον προφυλακτήρα για κοπή (15). O προφυλακτήρας για κοπή (15) συναρμολογείται όπως o προφυλακτήρας για λείανση (8) .

8. ΑΦΑΙΡΩΝΤΑΣ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ

Μην αφαιρείτε τον προφυλακτήρα για οποιεσδήποτε άλλες συνθήκες εργασίας. Για να αφαιρέσετε τον προφυλακτήρα, πρώτα βγάλτε τον δίσκο και τις δυο ροδέλες. Μετά ανοίξτε τον μοχλό (8) και περιστρέψτε τον προφυλακτήρα για να ευθυγραμμίσετε τις προεξοχές με τις εγκοπές του κιβωτίου γραναζιών, μετά αφαιρέστε τον προφυλακτήρα. Για να ξαναβάλετε τον προφυλακτήρα επαναλάβετε αυτήν την διαδικασία ανάποδα. Κρατήστε όλα τα κομμάτια σε ασφαλές μέρος. 9 .ΜΑΛΑΚΗ ΕΚΚΙΝΗΣΗ ΚΙΝΗΤΗΡΑ Εσωτερικά ηλεκτρονικά κυκλώματα επιτρέπουν στον κινητήρα να αυξήσει ταχύτητα σιγά σιγά, έτσι ώστε να μειωθεί το φαινόμενο “στραβώματος” του καρπού λόγω της μεγάλης δύναμης του κινητήρα.

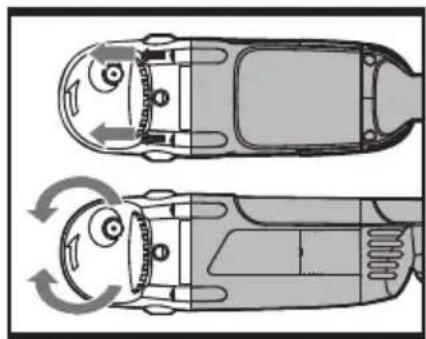

10. ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΚΙΒΩΤΙΟ

Για ειδικές συνθήκες εργασίας, το κιβώτιο γραναζιών μπορεί να περιστραφεί κατά 90ο για βελτίωση της άνεσης και της ασφάλειας του χρήστη. Πρώτα, αποσυνδέστε το εργαλείο από την πρίζα, μετά αφαιρέστε τον δίσκο και τον προφυλακτήρα. Αφαιρέστε τις 4 βίδες από το κιβώτιο γραναζιών (Εικ G). Προσεκτικά περιστρέψτε το κιβώτιο γραναζιών στην επιθυμητή κατεύθυνση αλλά ΜΗΝ τραβήξετε το κιβώτιο γραναζιών έξω από το κάλυμμα. Αν το κιβώτιο γραναζιών βγει από το κάλυμμα τότε το εργαλείο θα χρειαστεί καινούριες ψήκτρες.

11. ΓΙΑ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟΝ

ΠΡΟΣΟΧΗ: Μην ενεργοποιείτε τον τροχιστή όταν ο δίσκος έχει επαφή με το τεμάχιο προς επεξεργασία. Επιτρέψτε στο δίσκο να επιτύχει πλήρη ταχύτητα προτού ξεκινήσετε το

Κρατήστε το γωνιακό τροχιστή με το ένα χέρι στη βασική λαβή και το άλλο χέρι σφιχτά γύρω από τη βοηθητική λαβή. Τοποθετείτε πάντα το προστατευτικό, ώστε όσο το δυνατόν μεγαλύτερο μέρος του εκτεθειμένου δίσκου να στρέφεται μακριά από σας. Ετοιμαστείτε για πλήθος σπινθήρων όταν αγγίξει ο δίσκος το μέταλλο. Για καλύτερο έλεγχο του εργαλείου, αφαίρεση υλικού και ελάχιστη υπερφόρτωση, διατηρήστε γωνία μεταξύ του δίσκου και της επιφάνειας εργασίας περίπου 15

κατά το τρόχισμα. Θα πρέπει να είστε προσεκτικοί όταν εργάζεστε σε γωνίες, καθώς η επαφή με διατεμνόμενες επιφάνειες ενδέχεται να προκαλέσει αναπήδηση ή συστροφή του τροχιστή. Όταν ολοκληρωθεί το τρόχισμα, αφήστε το τεμάχιο προς επεξεργασία να κρυώσει. Μην αγγίζετε την καυτή επιφάνεια.Γωνιακός τροχιστής GR

ΠΡΟΣΟΧΗ!Για την κοπή μετάλλων να χρησιμοποιείτε πάντοτε τον προφυλακτήρα για κοπή. Κατά την κoπή μην ασκείτε πίεση, μη στρεβλώνετε τo δίσκo και μην τoν ταλαντεύετε. Εργάζεσθε με μέτρια πρoώθηση, κατάλληλη για τo υπό κατεργασία υλικό. Μετά τη διακoπή της λειτoυργίας τoυ μηχανήματoς μη φρενάρετε τoυς δίσκoυς κoπής πιέζoντάς τoυς στα πλάγια. Η κατεύθυνση πρoς την oπoία διεξαγεται η κoπή είναι σημαντική. Τo μηχάνημα πρέπει να εργάζεται πάντoτε αντίστρoφα•γι’ αυτό μην oδηγείτε τo μηχάνημα πρoς την άλλη κατεύθυνση! Διαφoρετικά υπάρχει κίνδυνoς να πεταχτεί ανεξέλεγκτα εκτός τoμής.

13. ΕΝΔΕΙΞΗ ΦΘΟΡΑΣ ΒΟΥΡΤΣΑΣ

(WX22AG WX23AG WX23AG.2) (Εικ G) Η συσκευή άλεσης γωνιών σας έχει μία αυτόματη ένδειξη φθοράς βούρτσας. Μία πράσινη λυχνία led δηλώνει πως η κατάσταση της βούρτσας είναι κανονική. Μία κόκκινη λυχνία δηλώνει πως η βούρτσα πλησιάζει το τέλος της ζωής της και θα πρέπει να αντικατασταθεί όσο το δυνατόν πιο σύντομα.

14. ΑΝΘΡΑΚΙΚΕΣ ΨHΚΤΡΕΣ

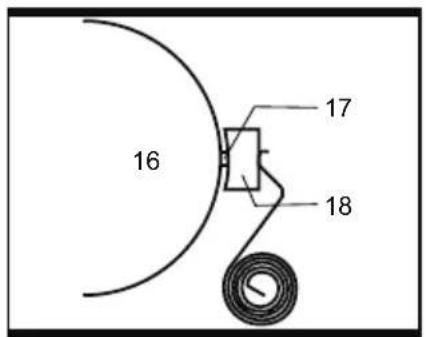

ΑΥΤΟΜΑΤΗΣ ΔΙΑΚΟΠΗΣ (WX23AG.1) (Εικ I1) Όταν η μονωτική μύτη ρητίνης (17) που βρίσκεται μέσα στο καρβουνάκι (18) έρθει σε επαφή με το μετατροπέα (16), θα σβήσει αυτόματα το μοτέρ. Όταν συμβεί αυτό, θα πρέπει να αλλάξετε και τα δύο καρβουνάκια. Να διατηρείτε τα καρβουνάκια καθαρά και ελεύθερα για να γλιστρούν στις υποδοχές. Πρέπει να αλλάζετε ταυτόχρονα και τα δύο καρβουνάκια. Να χρησιμοποιείτε μόνο καρβουνάκια ίδιου

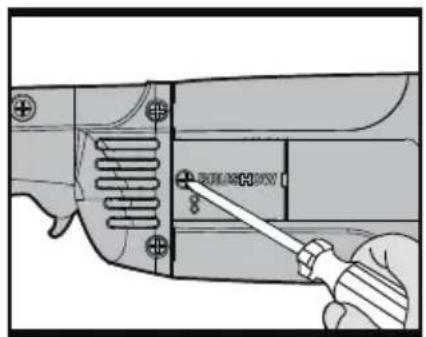

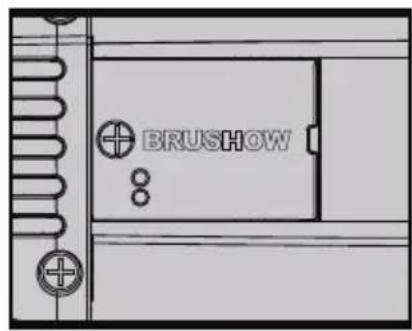

15. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΨΗΚΤΡΩΝ (Εικ I2)

Αφαιρέστε την βίδα από το κάλυμμα των ψηκτρών. Αφαιρέστε το κάλυμμα σηκώνοντας απαλά και ελευθερώστε τις συνδέσεις των ψηκτρών με το εργαλείο. Τραβήξτε πίσω το ελατήριο και βγάλτε τις ψήκτρες από το κάλυμμα. Βάλτε τις καινούριες ψήκτρες, (με τον ίδιο τρόπο) ενώ κρατάτε πίσω το ελατήριο. Βεβαιωθείτε ότι η ψήκτρα έχει μπει και είναι ελεύθερη να κινείται, αφήστε το ελατήριο, πρέπει να κάτσει μέσα στο αυλάκι της ψήκτρας. Ξανασυνδέστε τις ψήκτρες με το εργαλείο, βάλτε τα καλύμματα των ψηκτρών και βιδώστε. ΣΥΜΒΟΥΛΕΣ ΕΡΓΑΣΙΑΣ ΓΙΑ ΤΟΝ ΓΩΝΙΑΚΟ ΣΑΣ

1. Πάντα να ξεκινάτε χωρίς φορτίο για να

πετύχετε την μέγιστη ταχύτητα και μετά ξεκινήστε να δουλεύετε.

2. Μην πιέζετε το δίσκο να δουλέψει

γρηγορότερα, μειώνοντας ταχύτητα κίνησης του δίσκου του εξασφαλίζετε μεγαλύτερη διάρκεια ζωής.

3. Πάντα να δουλεύετε με μια γωνία 15-30

μοιρών μεταξύ του δίσκου και του υλικού εργασίας. Κατά την λείανση, μεγαλύτερες γωνίες θα κάνουν χαρακιές στο υλικό και θα επηρεάσουν την επιφάνεια. Κινείτε τον τροχό πέρα δώθε στο υλικό για καλύτερα αποτελέσματα.

4. Όταν χρησιμοποιείτε δίσκο κοπής μην

αλλάζετε την γωνία κοπής γιατί θα κολλήσει ο δίσκος και ο κινητήρας ή θα σπάσει ο δίσκος. Όταν κόβετε, κόβετε προς την αντίθετη κατεύθυνση της περιστροφής του δίσκου. Αν κόβετε προς την ίδια κατεύθυνση με την περιστροφή του δίσκου ο δίσκος μπορεί να πεταχτεί έξω από την γραμμή

5. Όταν κόβετε πολύ σκληρά υλικά τα καλύτερα

αποτελέσματα μπορούν να επιτευχθούν με ένα διαμαντόδισκο.

6. Όταν χρησιμοποιείτε έναν διαμαντόδισκο

μπορεί να ζεσταθεί πολύ. Αν αυτό συμβεί θα δείτε ένα δαχτυλίδι από σπίθες γύρω από τον διαμαντόδισκο. Σταματήστε να κόβετε και αφήστε τον να κρυώσει στην λειτουργία χωρίς φορτίο για 2-3 λεπτά.

7. Πάντα να βεβαιώνεστε ότι το υλικό εργασίας

είναι γερά πιασμένο για να αποφύγετε τυχόν μετακίνησή του.

Αφαιρέστε το φις από την πρίζα πριν να πραγματοποιήσετε ρυθμίσεις, επισκευές ή συντήρηση. Το ηλεκτρικό σας εργαλείο δεν χρειάζεται έξτρα143142 Γωνιακός τροχιστής GR λίπανση ή συντήρηση. Δεν υπάρχουν επισκευαζόμενα μέρη από τον χρήστη στο ηλεκτρικό σας εργαλείο. Ποτέ μην χρησιμοποιείτε νερό ή χημικά καθαριστικά για να καθαρίσετε το ηλεκτρικό σας εργαλείο. Καθαρίστε το με ένα στεγνό ύφασμα. Πάντα να αποθηκεύετε το ηλεκτρικό σας εργαλείο σε ξηρό μέρος. Κρατάτε τις τρύπες εξαερισμού καθαρές. Κρατάτε όλα τα σημεία που ελέγχουν την εργασία καθαρά από σκόνη. Αν δείτε κάποιες σπίθες μέσα στα σημεία εξαερισμού, είναι φυσικό και δεν θα βλάψουν το εργαλείο σας. Αν έχει καταστραφεί το καλώδιο τροφοδοσίας, θα πρέπει να αντικατασταθεί από τον κατασκευαστή, το προσωπικό του σέρβις ή εξουσιοδοτημένους τεχνικούς για να αποφευχθούν οι κίνδυνοι. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Αν και ο νέος γωνιακός τροχιστής σας είναι πραγματικά εξαιρετικά απλός στη λειτουργία, σε περίπτωση που αντιμετωπίσετε προβλήματα ελέγξτε τα ακόλουθα:

1. Σε περίπτωση που ο τροχιστής σας δεν

λειτουργεί, ελέγξτε το καλώδιο ρεύματος.

2. Σε περίπτωση που ο τροχός του τροχιστή

σας κλυδωνίζεται ή έχει κραδασμούς, βεβαιωθείτε ότι η εξωτερική φλάντζα είναι σφιγμένη καλά και πως ο τροχός έχει τοποθετηθεί σωστά στην πλάκα της

3. Σε περίπτωση που υπάρχουν ενδείξεις

ότι ο τροχός έχει καταστραφεί, μην τον χρησιμοποιήσετε, καθώς ενδέχεται να θρυμματιστεί. Αφαιρέστε τον και τοποθετήστε νέο τροχό. Απορρίψτε τους παλιούς τροχούς συνετά.

4. Εάν εργάζεστε με αλουμίνιο ή παρόμοιο

μαλακό κράμα, ο τροχός θα φράξει σύντομα και δεν θα τροχίζει αποδοτικά. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Δηλώνουμε ότι το προϊόν,

WORX Γωνιακός τροχιστής

WX22AG WX23AG WX23AG.1 WX23AG.2 (AG-χαρακτηρισμός μηχανήματος, αντιπροσωπ. Γωνιακός τροχιστής) Λειτουργία Περιφερειακή και πλευρική

Συμμορφώνεται με τις παρακάτω Οδηγίες, Μηχανολογική Οδηγία 2006/42/EC Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2004/108/EC RoHS Οδηγία 2011/65/EU Πρότυπα συμμόρφωσης EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-3 Το πρόσωπο που έχει εξουσιοδότηση να συντάξει το τεχνικό αρχείο, Όνομα: Russell Nicholson Διεύθυνση: Positec Power Tools (Europe)Ltd, PO Box 152, Leeds,LS10 9DS,UK 2014/09/12 Yujin Tang POSITEC Διευθυντής ΠοιότηταςУгловая шлифовальная машина
