POWDP7050 - Lim pistol PowerPlus - Gratis bruksanvisning og manual

Ofte stilte spørsmål - POWDP7050 PowerPlus

BRUKSANVISNING POWDP7050 PowerPlus

Denne maskinen er utviklet for Å forenkle påfaring av lim, tetningsmidler, fugemasser og andre rørpatroner. Til fylling av små sprekker. Vanligvis rundt vinduer, badekar, dörer, ... Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese dette brukermanualen og generelle sikkerhetsinstrukser nøye for maskinen tas iBruk. Hvis maskinen leveres videre til en tredjeperson ma øgsa bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Patronholder
2. LED-lys
3. Stempel
4. Lader (IKKE inkludert)
5. Stempelstang
6. Batteripakke med batterikapasitetsindikator (IKKE inkludert)
7. Stempelstanghandtak
8. Batteripakkens utloserknapp
9. Avtrekker for stempelstang
10. Knapp for batterikapasitetsindikator
11. Innstillingsskive for hastighet
12. Bryter

3 PAKKENS INNHOLD

Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene sä lenge som mulig, helst til slutten av garantiperioden. Deretter mä du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er/DD leketoy! Barn ma/DD leke med plastposer! Kvelningsfare!

1xmaskin 1xhandbok

Hvis du oppdager manglende eller skadede deler ma du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Folgende symboler brukes i dette bruksanvisingen aller pa maskinen:

!	Indikerer risiko for personskader eller skader på verktøyet.	CE	I samsvar med vesentlige krav i EU-direktivet(ene).
	Les manualen før bruk.		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel (kun for lader).

POWDP7050 NO

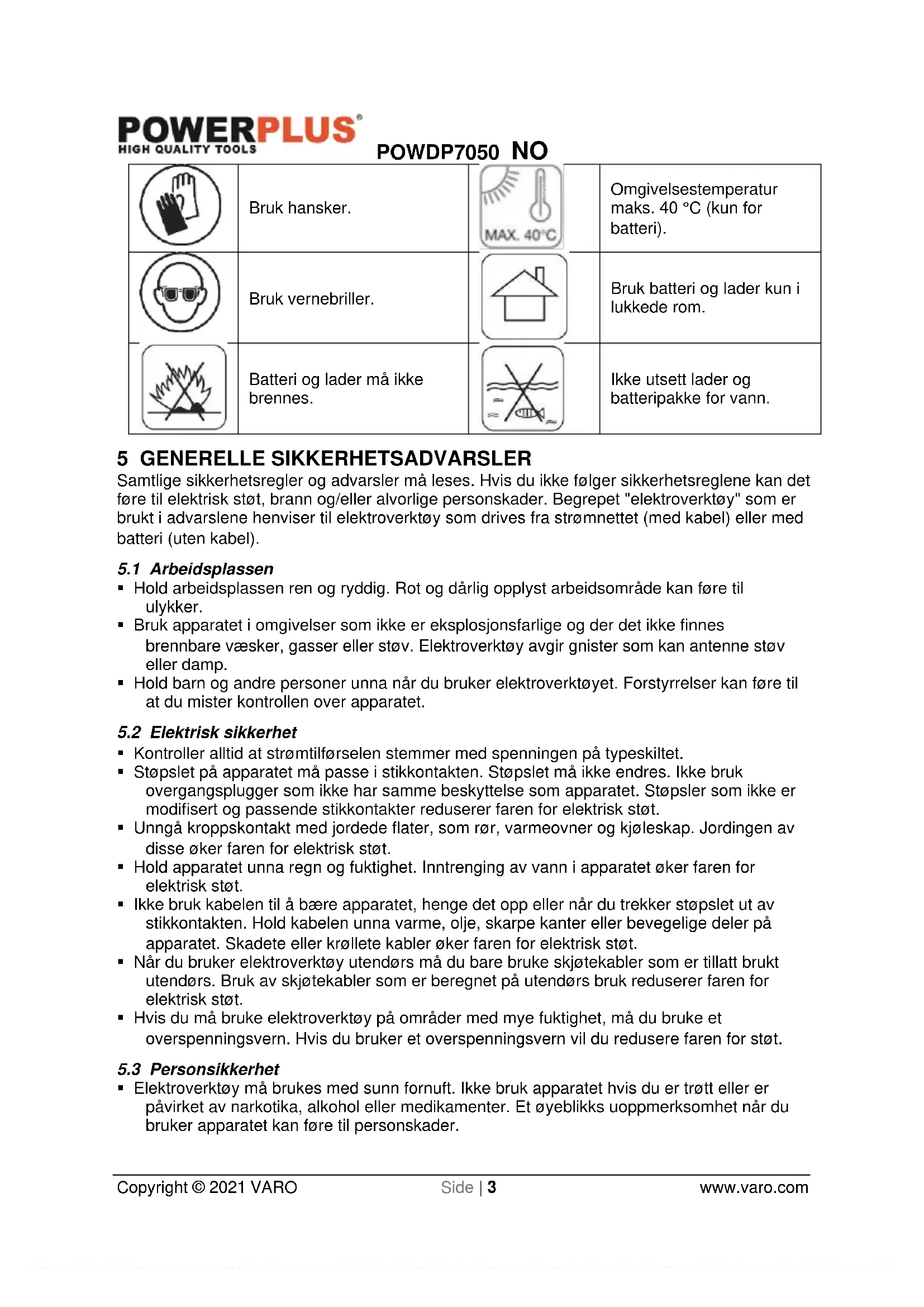

Bruk hansker.	MAX. 40°C	Omgivelsestemperatur maks. 40 °C (kun for batteri).
Bruk vernebriller.		Bruk batteri og lader kun i lukkede rom.
Batteri og lader pågressive brennes.		Ikke utsett lader og batteripakke for vann.

5 GENERELLE SIKKERHETSADVARSLER

Samtige sikkerhetsregler og advarsler ma leses. Hvis du ikke følger sikkerhetsreglene kan det fjore til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeitsplassen

• Hold arbeitsplassen ren og ryddig. Rot og tatsäch opplyst arbeidsomrade kan fere til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan anteenne støv eller damp.
• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilfselen stemmer med spenningen på typeskittet.
• Støpslet på apparatet på passer i stikkontakten. Støpslet på ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk/Stt.
• Unngå kroppskontakt med jordee flater, som rør, varmeovner og kjoleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet oker faren for elektrisk stot.
• Ikke bruk kabelen til Å bære apparatet, henge det opp eller nár du trekker stopslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs ma du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørsBruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøp områder med mye fuktighet, mä du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. IkkeBruk apparatet hvis du er trott ell er er pavirket av narkotika, alkohol eller medikamenter. Et oyeblikks uoppmerksomhet nár du Bruker apparatet kan fore til personskader.

POWDP7050 NO

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørelsvern, när forholdene krever det, reduserer faren for personskader.
• Unngå utilisiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugged inn et verktøy med bryteren PÅ, inviterer du til ulykker.
  Fjern justeringsverktoy eller skrunokler for du slar pa apparatet. Et verktoy eller nokkel som blir sittende i elektroverktoyets bevegelige deler kan fore til personskade.
• Ikke strekk deg for langt. Pass pà at du star stott og at du alltid er i balanse. Pá denen maten kan du være i stand til á kontrollere verktøyet och i uventede situasjoner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Lõse klær, smykker eller langt här kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsmilingsinnretninger, på du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær noyaktig og omhyggelig nár du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjore jobben bedre og sikrere nár det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan SLA det på og av. Hvis det ikke lenger er mulig Å kontrollere elektroverktøyet med bryteren, er det farlig Å bruke og mA repareres.
• Trekk stopslet ut av stikkontakten for du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhinder at apparatet startes utilsiktet.
• Oppbevar elektronverktøy som ikke skal brukes utenfor barnsrekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest这部分 brupsanvisningen bruke apparatet. Elektronverktøy er farlige nár de brukes av uerfarne personer.
• Elektroverktøy ma vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og/DD, klemmer, om deler er brukket erller skadet og alle andre forhold som kan ha innvirkning pa verktoyets funksjon. Reparer skadete deler fdr du bruker verktoyet. Mange ulykker skyldes dargl vedlikeholdte elektroverktoy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere Å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med dette bra克斯anvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formal kan føre til farlige situasjoner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale resvedeler. Pá denen maten kan du være sikker pa at verktoyet er sikkert a bruke.

6 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

6.1 Batterier

Forsak aldri a apne dem, uansett grunn.
- Må不同程度, i. e. temperature, can overskride 40^ .
- Må kun lades ved omgivelsestemperaturer på 4^ til 40^ .
- Oppbevar batteriene dine på et kjølig, tør sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.
- Li-ion batterier bør utlades og lades jevnlig (minst 4 ganger pr. ár). Ved lagring over lang tid bør ditt Li-ion batteri ære ladet til 40% av kapasiteten.
Lad batterier kun med laderen som folger med verktoyet.

POWDP7050 NO

• Unngå Å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte aller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan före til batterisprengning eller brann.

• Må ikke opphetes. Hvis batterier varmes opp til over 100^ , kan pakninger, isolasjon og andre komponenter skades, noe som kan.fore til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen.fore til batterisprengning erler brann. Batterier på ikke kastes i ild, da dette kan.fore til eksplosjon og/eller intens ildutvikling.

• Under ekstreme forhold kan batterier lekke. Hvis du oppdager vaeske pa batterier, ma du gjore som folger:

• Tørk forsiktig av væsken med en klut. Unngå hudkontakt.

• Ved hud-ller oyekontakt ma du folge instruksjone nedenfor:

✓ Skyll øyeblinkelig med vann. Nøytraliser med en mild syre som f. eks sitronsft ell er eddik.
Hvis du fár batterisyre i øynene, mA øynene skylles i minst 10 minuter med rent vann. Oppsøk lege.

7.1 Laderindikasjoner (Fig. 1)

Koble laderen til stikkontakten:

Lyser gront: klartil lading.
- Blinker rødt: lading.
Lyser gront: Iadet.
- Lyser grønt og rødt: batteri eller lader skadet.

1. Overvak laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut kontakten til laderen og koble den fra batteripakken nár den er ferdig.
3. La batteripakken kjole seg helt ned for du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, ma du la det kjøle seg ned til romtemperatur før lading. Dette vil forlenge batterienes levetid.

7.2 Fjerning/innsetting av batteri (Fig. 2)

• Hold verktøyet med en hand og batteripakken (10) med den andre.
• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren pa baksiden av batteriet klikker på plass og batteriet er festet før du begynner Å bruke det.
  Fjerning: Trykk pa batteriutloseren og trekk ut batteripakken samtidig.

7.3 Batterikapasitetsindikator (Fig. 3)

Det er batterikapasitetsindikatorer på batteripakken. Du kan kontrollere kapasiteten på batteriet hvis du trykker på knappen (12). Før du bruker maskinen, ma du trykke på bryteren forå kontrollere om batteriet er fullt nok for ordentlich bruk.

ADVARSEL: Følg alltid sikkerhetsinstruktjone og relevante forskritter.

ADVARSEL: For à redusere risikoen for alvorlig personskade mä verktøyet skrus av og batteripakken fjernes før det gjores justeringer, eller for tilbehör/ekstrautstyr fjernes/moneres. Utilsiktet oppstart kan fore til personskade.

8.1 Bruk av fugepistolen

Kontroller alltid advarsler om brennbarhet pa alle produiter for du bruker dem.

For a starte bruken av encheten: trykk inn stempelstangens avtrekker (5) for a trekke stempelstanghandtaket bakover (4), hvorpå stempelstanghandtaket kan trekkes ut.

8.2 Innstillingsskive for hastighet

ADVARSEL: Skru alltid av verktøyet nær arbeidet er avsluttet og før batteriet tas ut.

Limet/fugemassens utstrømningshastigkeit kontrolleres av innstillingsskiven for hastigkeit (6) sa den kan tilpasses forskjellige bra克斯områder.

POWDP7050 NO

Still inn hastigheten ved a sette skive i onsket innstilling.

«1» er laveste (tregeste) innstilling og «6» er høyeste (raskeste) innstilling.
- Klem inn avtrekkerbryteren (7) for á skru pá verktøyet.
- Slipp avtrekkerbryteren for Å skru av verktøyet.

Stempelstanghandtaket kan brukes til a henge verktøyet fra et stabilt objekt nár det ikke er i bruk eller nár det skal lagres.

8.3.1 For a justere stempelstangen

• Trykk inn og hold stempelstangens avtrekker (5) trykket innate for Å justere stempelstangen (3) manuelt.
• Trykk eller trekk stempelstanghändtaket (4) til ønsket posisjon.
• Slipp stempelstangens avtrekker.

8.3.2 Far a sette inn patronholderen

Forsikre deg om at patronen er korrekt installment.
- Skjaer til fugemasse-/limpatronens munnstykke. Små apninger krever mer kraft for Å trykke ut materialet, noe som kan pärvek batteriets levetid.

Merk: Hvis den indre pakningen er ødelagt, kan materialet bli trykket ut av rørets bakside og skade verktøyet.

Merk: Hold stempelstangen, patronholderen og patronen fri for materiale. Hvis du trekker tilbake en stempelstang som er dekker med uttorket materiale, kan dette fore til skade på verktoyets innvendige deler og fore til at roret blir stænde skjevt.

• Hold verktøyet godt fast, trykk inn stempelstangens avtrekker for Å lysne og frigjørstempelet, og trekk det tilbake for Å gjore plass til roret med fugemasse/lim i patronholderen.
• Sett inn roret med fugemasse/lim.
• Trykk og hold stempelstangens avtrekker mens du skyver stempelstanghandaket forover til stemelet ligger inntil roret.
• Slipp stempelstangens avtrekker.

• Hold ventilasjonssporene på maskinen rene for Å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Sorg for at ventilasjonssporene er fri for stov og skitt.
  Gjenstridig skitt fjernes med en myk klut som er fuktet med sapevann.

Modellnr.	POWDP7050
Nominell spenning	20 V
Batteritilkobling	Innskyving
Mykt grep	Ja
Antidrypp-funksjon	Ja
Trykkraft	2000 N
Maks. kapasitet holder	310 ml

11 GARANTI

• Dette produit garanteres for en période pa 36 maneder fra datoen produits ble kjopt av Forste bruker.
• Denne garantien dekker alle material- eller produksjonsfeit, med unntak av: batterier, ladere, defekte deler som ffolge av vanlig slitasje, f.eks. lagre, børster, kabler og plugged erler tilbehør som bor, borebits, sagblader osv. ell skader erler feil som skyldes feil bruk, uhell erller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasjoner ma utfores ved et autorisert kundeservicesenter for Powerplus verktoy.
  Du kan alltid fá flere opplysninger ved á ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri fore til en forlengelse av garantiperioden. Heller icke vil en ny garantiperiode starte dersom produit erstattes.
• Produktter aller deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avwise ethvert krav der kjopet ici kan verifiseres, aller nara det er apenbart at produktet ici har blitt correkt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv.).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kjopet.
• Verktøyet på returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
• Verktøyet må lades opp minst en gang per maned for a sikre optimal funksjon.

12 MILJØ

Hvis det skulle vare nadvendig Å skifte ut maskinen etter lang tids bruk, ma den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig mæte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sorg for Å resirkulere der hvor spezialanlegg eksvisterer. Be lokale myndigheter eller forhandler om råd angænde tømming og resirkulering.

13 SAMSVARSERKLÄERING

varo

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at,

oppfyller de vesentlige kravene og andre relevante bestemmelsei gjeldende EU-direktiver, basert påBruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere delle erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer intil data for underskrift):

EN62841-1:2015

EN ISO 12100:2010

EN55014-1:2017

EN55014-2:2015

Oppbevarer av tekisk dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Ludo Mertens

Regulatoriske saker - Samsvarsleder
