POWX146 - Lim pistol PowerPlus - Gratis bruksanvisning og manual

Merke	PowerPlus
Modell	POWX146
Produkttype	Elektrisk limpistol
Effekt	25 W
Spenning / Frekvens	220-240 V / 50 Hz
Driftstemperatur	Opptil 200 °C
Beskyttelsesklasse	Klasse II (dobbel isolasjon)
Diameter på limpinner	11 mm
Lengde på limpinner	15 cm
Antall medfølgende dyser	3 (2 runde, 1 presisjon)
Ladestasjon	Ja
Hvilestativ	Ja
Trådløs drift	Ja (med ladestasjon)
Oppvarmingstid	Omtrent 5 minutter
Kontrollampe	Ja (rød)
Garanti	36 måneder
Medfølgende tilbehør	6 limpinner, 3 dyser, stativ, ladestasjon

Ofte stilte spørsmål - POWX146 PowerPlus

Hvordan sette inn limpinnene?

Sett inn limpinnene gjennom åpningen bak på pistolen (punkt 3) og skyv dem fremover inn i varmekanalen. Bruk limpinner med diameter 11 mm og lengde 15 cm.

Hvor lang tid tar det å varme opp pistolen?

Regn med omtrent 5 minutter oppvarming før bruk, enten med strømledning eller ladestasjon. Den røde lampen lyser når verktøyet er under spenning.

Hvordan rengjøre dysen?

La verktøyet avkjøles, fjern deretter dysen. Fjern overflødig kaldt lim med en skarp gjenstand eller dypp dysen i lunkent vann for å mykgjøre rester. Bruk aldri sterke løsemidler.

Kan pistolen brukes trådløst?

Ja, sett verktøyet i ladestasjonen (6) koblet til strøm i maksimalt 5 minutter. Når den er varm, kan du bruke den trådløst til noen limpunkter. Sett den tilbake i stasjonen hvis limet blir kaldt.

Hva gjør jeg hvis limet ikke renner ordentlig?

Kontroller at pistolen har varmet opp tilstrekkelig (minst 5 min). Hvis limet fortsatt er klissete, la det varme lenger. Sørg for at dysen ikke er tett. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan bytte dysen?

Slå av verktøyet og la det avkjøles i 20-30 minutter. Skru av dysen foran. Hvis den sitter fast, fjern gummidekslet og skru den av. Skru den nye dysen helt inn til den stopper, og kontroller justeringen.

Hvilke viktige sikkerhetstiltak finnes?

Bruk sikkerhetsbriller og hansker. Unngå kontakt med dysen og smeltet lim (temperatur opptil 200 °C). Dekk aldri til verktøyet under drift. Bruk stativet til å sette det fra deg.

Hva er maksimal temperatur oppnådd?

Limpistolen og dysen når en temperatur på opptil 200 °C. Smeltet varmt lim er også svært varmt.

Hva gjør jeg hvis verktøyet ikke blir varmt?

Kontroller at strømpluggen er godt tilkoblet og at kabelen ikke er skadet. Hvis lampen ikke lyser, få kabelen skiftet av et autorisert verksted. La verktøyet avkjøles ved overoppheting.

Hvordan oppbevare pistolen etter bruk?

Koble fra verktøyet og la det avkjøles helt på stativet. Rengjør det, oppbevar det på et tørt og temperert sted, beskyttet mot sollys og utilgjengelig for barn. Heng aldri verktøyet i strømledningen.

BRUKSANVISNING POWX146 PowerPlus

1 BRUKSOMRÅDE....3
2 BESKRIVELSE (FIG A)....3
3 PAKKENS INNHOLD 3
4 SYMBOLFORKLARING 4
5 GENERELLE SIKKERHETS ADV ARSLER 4
5.1 Arbeidsplassen 4
5.2 Elektrisk sikkerhet....4
5.3 Personsikkerhet....4
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 5
5.5 Service....5
6 YTTERLIGERE SIKKERHETS ADV ARSLER 5
7 MONTASJE....6
7.1 Montering av støttebraketten (11)....6
7.2 Tilk opling a v munnstykke....6
8 BRUK....6
8.1 Innføring av smeltelimpinner 6
8.2 Tilkopling av verktøyet....6
8.2.1 Tilkobling av strømledning 6
8.2.2 Slå av verktøyet....6
8.2.3 Klargjøring av limepunktet....6
8.2.4 Limeteknikker....7
8.3 Arbeide med strømledning....7
8.4 Arbeide uten strømledning....7
8.5 Skifte av munnstykke....7
9 RENGJ∅RING OG VEDLIKEHOLD 7
9.1 Rengjøring....7
9.2 Rengjøring av munnstykke....8
10 TEKNISKE DATA 8
11 SERVICEAVDELING....8
12 OPPBEVARING....8

POWERPLUS® HIGH QUALITY TOOLS

POWX146 NO

13 FEILS∅KING 8
14 GARANTI 9
15 MILJ∅ 9
16 SAMSVARSERKLÆRING....10

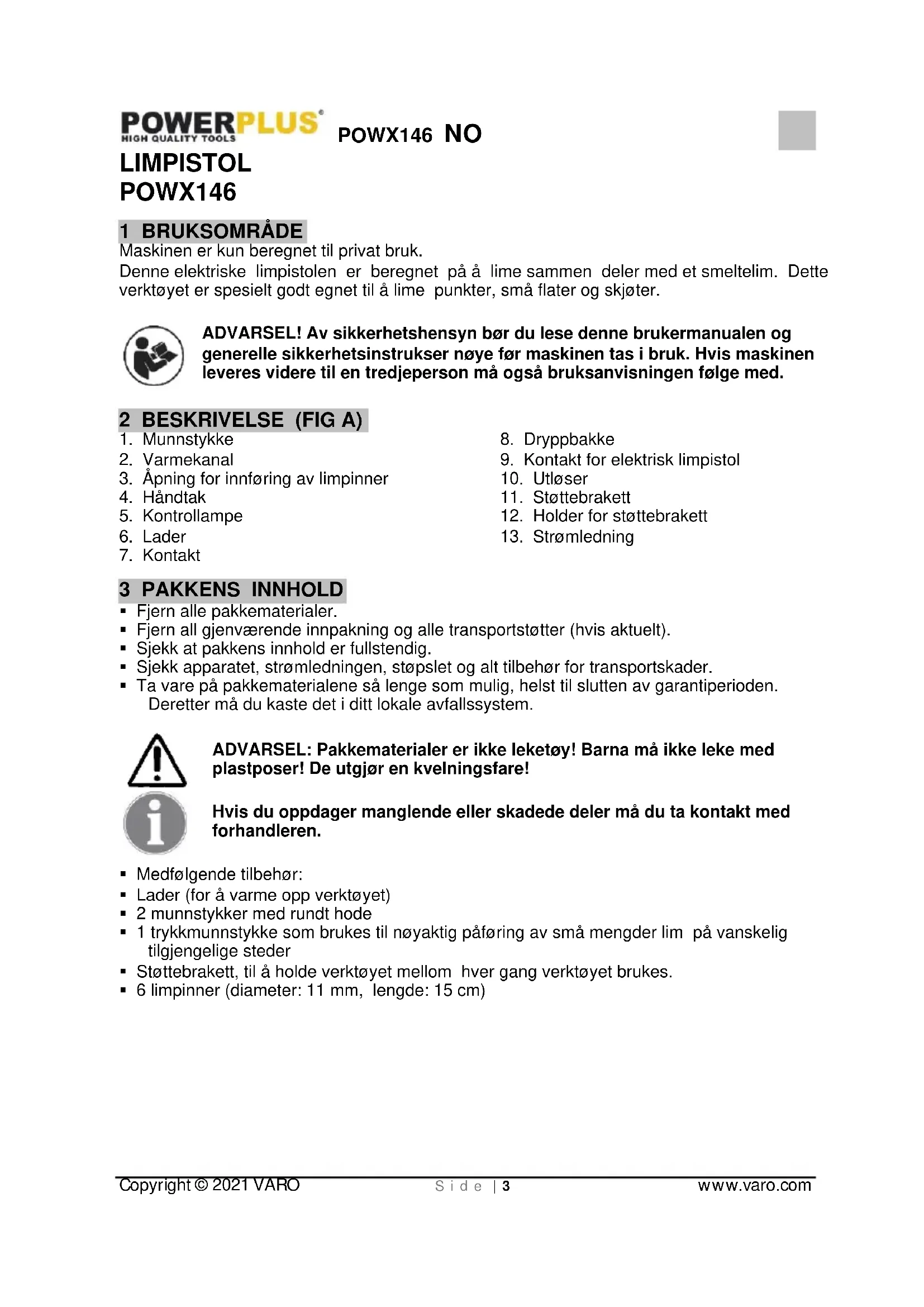

LIMPISTOL POWX146

1 BRUKSOMRÅDE

Denne elektriske limpistolen er beregnet på å lime sammen deler med et smeltelim. Dette verktøyet er spesielt godt egnet til å lime punkter, små flater og skjøter.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG A)

1. Munnstykke
2. Varmekanal
3. Åpning for innføring av limpinner
4. Håndtak
5. Kontrollampe
6. Lader

7. Kontakt

8. Dryppbakke

9. Kontakt for elektrisk limpistol

10. Utløser

11. Støttebrakett
12. Holder for støttebrakett
13. Strømledning

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Pakkematerialer er ikke leketøy! Barna må ikke leke med plastposer! De utgjør en kvelningsfare!

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

■ Medfølgende tilbehør:
■ Lader (for å varme opp verktøyet)
■ 2 munnstykker med rundt hode
- 1 trykkmunnstykke som brukes til nøyaktig påføring av små mengder lim på vanskelig tilgjengelige steder
- Støttebrakett, til å holde verktøyet mellom hver gang verktøyet brukes.
■ 6 limpinner (diameter: 11 mm, lengde: 15 cm)

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

Les håndboken før bruk

Indikerer risiko for personskade eller skade på verktøyet.

Klasse II – Maskinen er dobbeltisolert. Den behøver derfor ingen jordledning.

5 GENERELLE SIKKERHETSADVARSLER

Merk! Samtlige sikkerhetsregler og instruksjoner må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vanni apparatet øker faren for elektrisk støt.
• Ikke brukkabelen til å bære apparatet, henge det opp eller när du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Ektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og brukalltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt här kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige när de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig verdlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 YTTERLIGERE SIKKERHETSADVARSLER

- Dette verktøyet er ikke beregnet på å brukes av personer (inkludert barn) med fysiske eller psykiske vansker. Verktøyet bør heller ikke brukes av personer som ikke har nødvendig kunnskap og/eller erfaring, med mindre de er under oppsyn av en person med ansvar for deres sikkerhet eller har fått opplæring i korrekt bruk av verktøyet.

■ Pass på at barna ikke leker med dette verktøvet.
- Slå alltid av verktøvet etter bruk. Trekk også støpslet ut av stikkontakten.
- Sett verktøyet ned på støttebraketten (10) til det er helt nedkjølt.
- Dekk aldri til verktøyet så lenge det er slått på. Kroppen varmes opp när verktøyet er slått på. Overoppheting av verktøyet kan føre til brann.
- Sett alltid verktøvet ned på braketten när det ikke er i bruk.

Fare for forbrenning! Den elektriske limpistolen og munnstykket når opp i temperaturer på 200 °C. Unngå direkte hudkontakt med et verktøy som er slått på. Unngå hudkontakt med det flytende smeltelimet.

Bruk vernebriller.

Bruk hansker.

7 MONTASJE

7.1 Montering av støttebraketten (11)

■ Sett den ene enden av braketten (11) inn i en av holderne (12)
- Trekk støttebraketten utover og fra hverandre i den andre enden, plasser denne enden i holderen.

7.2 Tilkopling av munnstykke

- Skru munnstykket (1) inn foran på verktøyet, til det stopper. Påse at munnstykket sitter korrekt när du skrur det inn.

8 BRUK

8.1 Innføring av smeltelimpinner

• Før limpinnene inn bakerst på verktøyet, i åpningen for limpinner (3)
  ■ Skyv limpinnen fremover og inn i varmekanalen (2)

8.2 Tilkopling av verktöyet

- Verktøyet kan brukes både med og uten strømledningen. Når du bruker verktøyet uten ledningen, bruker du laderen (6) til å varme opp verktøyet.

8.2.1 Tilkobling av strømledning

• Juster verktøyet og støttebraketten (11).
• Sett pluggen på strømledningen (13) inn i kontakten på laderen (7) eller på den elektriske limpistolen (9).
• Sett støpslet på strømledningen (13) inn i stikkontakten.
• Verktøyet slås på med en gang det kobles til strøm. Når verktøyet er ladet, vil den røde kontrollampen (5) lyse.

8.2.2 Slå av verktøyet

• Trekk støpslet ut av stikkontakten
• Når verktøyet er slått av vil kontrollampen (5) slukkes.

8.2.3 Klargjøring av limepunktet

• Både delene som skal limes sammen og luften omkring må ha en temperatur på mellom +5 °C og +50 °C.
  ■ Rengjør alle limepunkter
• Etter rengjøringen må du kontrollere at alle punktene som skal limes er rene, tørre og uten fett.
• Glatte flater må gjøres rue.

8.2.4 Limeteknikker

For å lime sammen forskjellige materialer på best mulig måte, anbefaler vi følgende to limeteknikker:

• Limstriper i et sikksakkmønster for fleksible materialer som f.eks. tekstiler.
• For alle andre materialer brukes punktliming.
• Påfør lim på begge delene som skal limes sammen. Press dem deretter sammen i ca. 30 sekunder.
  Fortsett å legge press på alle limpunktene i fem minutter til, f.eks. ved å legge på en vekt.

8.3 Arbeide med strømledning

Ha verktøyet koblet til strømnettet hvis du skal lime flere punkter etter hverandre.

• Juster verktøyet og støttebraketten (11).
• Koble limpistolen til strømnettet og la den varmes opp i minst 5 minutter.
• Trekk utløseren tilbake mot håndtaket (4) for å skyve smeltelimpinnen lengre inn i varmekanalen og for å presse det flytende limet ut gjennom munnstykket.
  ■ Lim delene sammen.

8.4 Arbeide uten strømledning

Du bør arbeide uten strømledning hvis ...

• du bare skal lime et enkelt eller noen få punkter
• du planlegger kompliserte limeoppgaver som krever at du slår av verktøyet underveis.
• Plasser verktöyet i laderen (6). Påse at munnstykket er plassert rett over dryppbakken (8).
• Koble strømpå laderen (6) og la verktøyet lades opp i maks. 5 minutter.
• Enheten er nå klar til bruk
• Når smeltelimet ikke lenger er flytende nok, setter du verktøyet tilbake i laderen (6) og varmer det opp igjen.

8.5 Skifte av munnstykke

Fare for forbrenning! Smeltelimet og munnstykket når temperaturer på opptil 200 °C. Før du kan skifte munnstykke må du slå av verktøyet og la det kjøles ned i 20-30 minutter.

• Trekk ut støpslet.
• Skru av munnstykket (1) foran på verktøyet.
  Hvis du ikke kan skru av munnstykket for hånd: Ta gummihetten av munnstykket og skru det av.
• Skru et annet munnstykke (1) inn i gjengene og til det stopper. Påse at munnstykket er korrekt posisjonert når du skrur det inn.

9 RENGJ∅RING OG VEDLIKEHOLD

OBS ! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

9.1 Rengjøring

• Hold ventilasjonsåpningene rene for å unngå at verktøyet overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Sørg for at ventilasjonssporene er fri for støv og skitt.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.

Trekk ut støpslet før du begynner å rengjøre verktøyet. Før du begynner å rengjøre verktøyet må det kjøles helt ned.

• Når du tar verktøyet ut av laderen må den fremre delen løftes forsiktig opp. Hvis ikke kan laderen skades og dryppbakken kan løsne.
• Etter at du er ferdig med rengjøringen må du sette dryppbakken på plass i sporet og feste hele komponenten på laderen igjen ved å klemme den inn på braketten.

9.2 Rengjøring av munnstykke

- Fjern kalde limrester med et skrapt verktøy, eller legg munnstykket i varmt vann slik at limet mykner og kan fjernes for hånd.

10 TEKNISKE DATA

Spenning / Frekvens

220-240V / 50Hz

Effekt

25W (500W)

11 SERVICEAVDELING

• Skadede brytere må byttes ut av vårt serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller støpslet), må denne byttes ut med en ny spesialkabel som fås kjøpt hos vår kundeservice. Strømkabelen må bare skiftes av vår kundeservice (se siste side) eller av en kvalifisert person (elektriker).

12 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.
• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.
• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
• Ikke oppbevar maskinen under plast, dette skaper fuktighet.
• Før oppbevaring må limpistolen være helt avkjølt.
• Ikke heng verktøyet opp etter strømledningen.

13 FEILS∅KING

■ Verktøyet slås ikke på.	■ Støpslet står ikke i stikkontakten.■ Sett støpslet i stikkontakten.
	■ Strømledningen er defekt.■ Få strømledningen skiftet ut av en kvalifisert tekniker.
	■ Verktøyet er overopphetet■ La verktøyet kjøles ned i noen minutter og forsøk å slå det på igjen.
■ Munnstykket sitter skjevt i verktøyet	■ Munnstykket har kilt seg fast.■ Ta ut munnstykket og sett det korrekt inn på gjengene igjen.
■ Smeltelimet er ikke flytende nok.	■ Ikke nok oppvarming.■ La verktøyet varmes opp mer.■ Få verktøyet sjekket av en kvalifisert tekniker.

14 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
• Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
• Reparasjoner må utføres ved et autorisert kundeservicesenter for Pow erplus verktøy.
• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).
• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

15 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

16 SAMSVARSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

produkt: Limpistol merke: Pow erPlus modell: POWX146

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventelle endringer inntil dato for underskrift): 2011/65/EU 2014/30/EU 2014/35/EU

Europeiske harmoniserte standarder (med eventelle endringer inntil dato for underskrift): EN60335-1 : 2012 EN60335-2-45 : 2002 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mertens Ludo

Ludo Mertens

Regulatoriske saker - Samsvarsleder 10/05/2021, Lier - Belgium

Strømkablet skal ikke anvendes hvis...

Apparatbeskrivelse : Limpistol
