BRUKSANVISNING POWX146 PowerPlus

5.4 Varsam skötsel och användning av elektriska verktyg......................................... 5

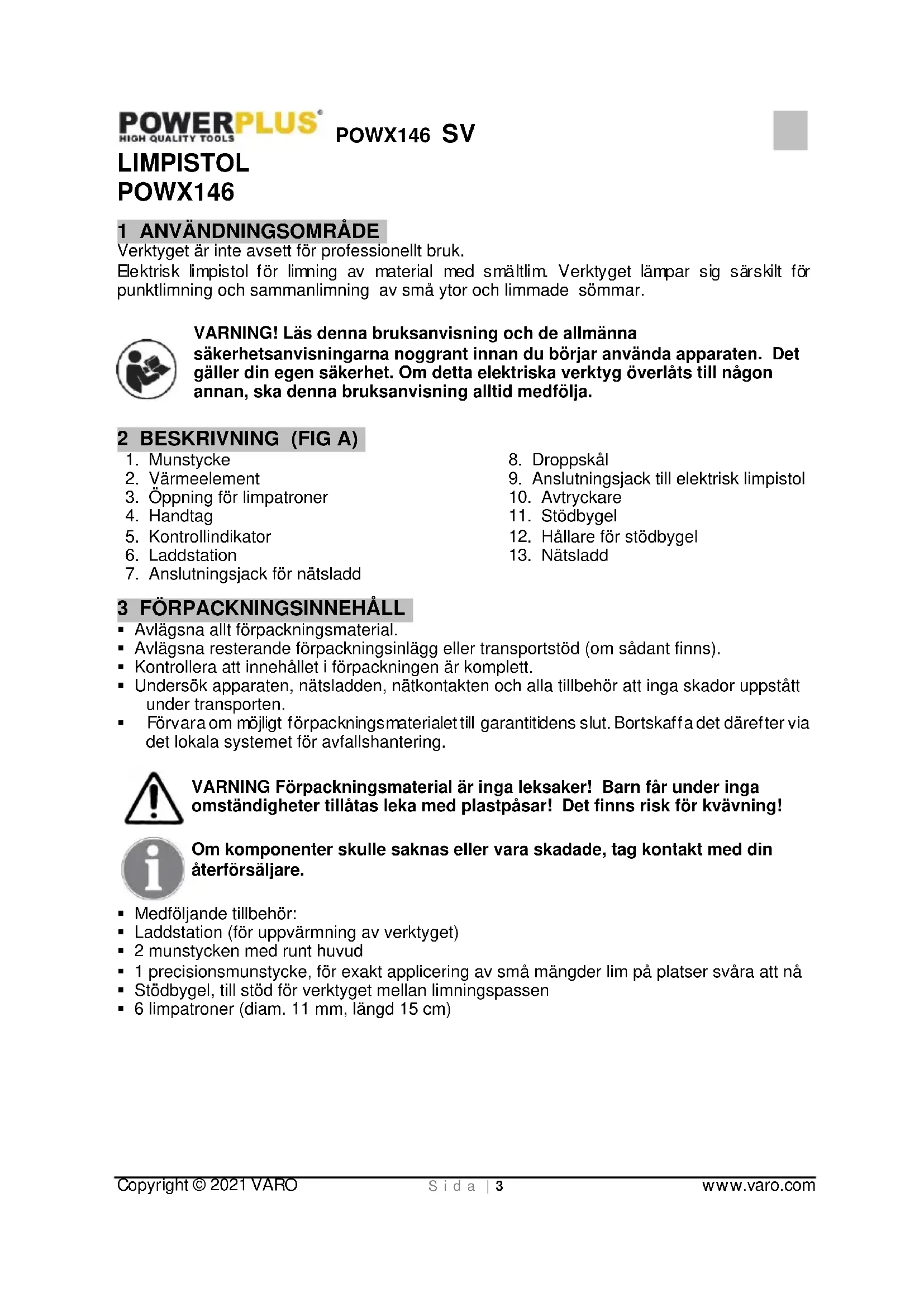

Verktyget är inte avsett för professionellt bruk. Elektrisk limpistol för limning av material med smältlim. Verktyget lämpar sig särskilt för punktlimning och sammanlimning av små ytor och limmade sömmar. VARNING! Läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noggrant innan du börjar använda apparaten. Det gäller din egen säkerhet. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG A)

3. Öppning för limpatroner

7. Anslutningsjack för nätsladd

12. Hållare för stödbygel

Avlägsna allt förpackningsmaterial. Avlägsna resterande förpackningsinlägg eller transportstöd (om sådant finns). Kontrollera att innehållet i förpackningen är komplett. Undersök apparaten, nätsladden, nätkontakten och alla tillbehör att inga skador uppstått under transporten. Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare. Medföljande tillbehör: Laddstation (för uppvärmning av verktyget) 2 munstycken med runt huvud 1 precisionsmunstycke, för exakt applicering av små mängder lim på platser svåra att nå Stödbygel, till stöd för verktyget mellan limningspassen 6 limpatroner (diam. 11 mm, längd 15 cm)POWX146 SV Copyright © 2021 VARO S i d a | 4 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Studera bruksanvisningen före användning.

Anger risk för personskada eller skada på verktyget.

Skyddsklass II – Verktyget har dubbel isolering. Jordledning inte nödvändig. 5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsvarningar och alla anvisningar. Uraktlåtenhet att följa alla varningar och anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla varningar och instruktioner för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i varningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor. Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor. Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna. Verktygets nätkontakt måste passa till eluttaget. Nätkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar. Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad. Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar. Använd aldrig nätsladden till vad den inte är avsedd för. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur nätkontakten. Håll sladden borta från stark värme, olja, skarpa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar. När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar. Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.POWX146 SV Copyright © 2021 VARO S i d a | 5 www.varo.com

5.3 Personlig säkerhet

Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador. Använd säkerhetsutrustning och bär alltid skyddsglasögon. Säkerhetsutrustning som andningsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på vad verktyget ska användas till, minskar risken för personskador Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor. Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador. Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer. Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar. Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och att utrustningen används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare. Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras. Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas. Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare. Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av dåligt underhållna elektriska verktyg. Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra. Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhet vidmakthålls.POWX146 SV Copyright © 2021 VARO S i d a | 6 www.varo.com

6 SPECIFIKA SÄKERHETSANVISNINGAR

Verktyget får inte användas av barn eller personer med mentala eller fysiska handikapp. Verktyget får inte heller användas av personer som saknar nödiga kunskaper eller erfarenhet, såvida de inte övervakas av någon ansvarig för deras säkerhet, och får instruktioner om hur verktyget ska användas på rätt sätt. Håll ett öga på barn, för att vara säker på att de inte leker med verktyget. Stäng alltid av verktyget efter användning, och dra nätsladden ur eluttaget. Sätt ned verktyget på stödbygeln (11), tills verktyget svalnat helt. Täck aldrig över verktyget medan det är i funktion. Höljet blir varmt när verktyget är i arbete. Om verktyget överhettas kan det förorsaka brand. Sätt alltid verktyget på stödbygeln när det inte används. Risk för brännskador! Delar av den elektriska limpistolen och munstycket når en temperatur av upp till 200°C. Undvik att huden kommer i kontakt med dessa delar när verktyget är i funktion eller med det flytande smältlimmet. Bär ögonskydd Bär handskar 7 MONTERING

7.1 Montering av stödbygeln (11)

Sätt en av stödbygelns (11) ändar i en av hållarna (12) Dra isär stödbygeln i andra änden och sätt den änden i den andra hållaren.

7.2 Montering av munstycke

Skruva i ett munstycke (1) i främre delen av verktyget, tills det tar stopp. Var noga med att munstycket gängar och sitter rätt då det skruvas i. 8 ANVÄNDNING

8.1 Isättning av patroner med smältlim

Sätt i limpatronerna baktill på verktyget i den härför avsedda öppningen (3) Skjut limpatronen framåt in i värmeelementet (2).

8.2 Anslutning av utrustningen

Verktyget kan användas både med nätsladd och utan. Vid arbete utan nätsladd används laddstationen (6) för att värma upp verktyget.

8.2.1 Anslutning av nätsladd

Ställ in verktyget och stödbygeln (11). Sätt nätsladdens (13) verktygskontakt i anslutningsjacken på antingen laddstationen (7) eller den elektriska limpistolen (9). Sätt nätsladdens (13) stickkontakt i eluttaget. Verktyget slår på så snart verktyget ansluts. Så snart som verktyget aktiverats tänds den röda kontrollindikatorn (5).

8.2.2 Avstängning av utrustningen

Dra stickkontakten ur eluttaget. Så snart som verktyget stängts av slocknar kontrollindikatorn (5).POWX146 SV Copyright © 2021 VARO S i d a | 7 www.varo.com

8.2.3 Förberedelse av limstället

De delar som ska limmas och omgivningen måste ha en temperatur mellan +5°C och +50°C. Rengör alla limställen. Efter rengöringen, kontrollera att limställena är rena, torra och fria från fett. Rugga upp jämna ytor.

8.2.4 Limningsteknik

För att på ett optimalt sätt limma ihop olika material, rekommenderas följande två limningstekniker: Töjbara material som textilier bör limmas med en limsträng i sicksackform. Punktlimning bör användas för alla andra material. Efter det att lim applicerats på de båda limställena, ska de omedelbart pressas samman under cirka 30 sekunder. Fortsätt att utöva tryck på limställena under ytterligare 5 minuter, t.ex. genom att lägga på vikter.

8.3 Arbete med nätsladd

Arbeta med nätsladd om flera ställen ska limmas i följd. Ställ in verktyget och stödbygeln (11). Anslut limpistolen med nätsladden till eluttaget och låt den värmas upp under minst 5 minuter. Tryck in avtryckaren bakåt mot handtaget (4), för att skjuta patronen med smältlim längre in i värmeelementet och för att det smälta limmet ska pressas ut ur munstycket. Utför limningsarbetet.

8.4 Arbete utan nätsladd

Arbeta utan nätsladd om - bara ett enda eller några få ställen ska limmas - komplicerade limprocedurer ska utföras som kräver att verktyget stängs av emellanåt. Sätt limpistolen i laddstationen (6). Se till att munstycket befinner sig exakt ovanför droppskålen (8). Anslut laddstationen (6) till eluttaget och låt limpistolen värmas upp under högst 5 minuter. Enheten är nu klar för användning Så snart som smältlimmet inte är tillräckligt flytande, sätt tillbaka limpistolen i laddstationen (6) och värm upp den igen.

8.5 Byte av munstycke

Risk för brännskador! Smältlimmet och munstycket når en temperatur av upp till 200°C. Innan byte av munstycke kan ske, m åste verktyget stängas av och få svalna under 20 à 30 minuter. Dra stickkontakten ur eluttaget. Skruva av munstycket (1) framtill på verktyget. Om munstycket inte kan skruvas av för hand: avlägsna gummihatten från munstycket och lossa det. Skruva i ett annat munstycke (1) i gängorna tills det tar stopp. Var noga med att munstycket gängar på rätt sätt och sitter korrekt då det skruvas i.POWX146 SV Copyright © 2021 VARO S i d a | 8 www.varo.com

9 RENGÖRING OCH UNDERHÅLL

Obs! Innan något arbete utförs på utrustningen, ska stickkontakten dras ur eluttaget.

Håll verktygets ventilationsspringor rena för att förebygga att det överhettas. Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning. Håll ventilationsspringorna fria från damm och smuts. Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten. Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniak etc. Dessa kan skada maskinens plastdelar. Utrustningen får ine komma i kontakt med vätskor. En vätska som tränger in i limpistolen eller laddstationen kan orsaka kortslutning som kan sätta eld på utrustningen. Avlägsna nätsladden och låt verktyget svalna helt innan du börjar rengöra det. När verktyget tas ur laddstationen, måste man vara noga med att föra den främre delen av verktyget uppåt. Annars kan laddstationen skadas och droppskålen följa med. Efter det att rengöringen är klar ska droppskålen sättas tillbaka i sin fördjupning och verktyget sättas tillbaka i laddstationen genom att det knäpps fast i sitt fäste.

9.2 Rengöring av munstycket

Avlägsna kallnade limrester med ett föremål med vass egg eller placera munstycket i varmt vatten så att limresterna mjuknar och kan tas bort för hand.. 10 TEKNISKA DATA Spänning / frekvens 220-240V / 50Hz Effekt 25W (500W) 11 SERVICEVERKSTAD Om strömbrytaren skadats ska den repareras av återförsäljarens reparationsverkstad. Om nätsladden (eller nätkontakten) skadats måste den bytas ut mot en speciell nätsladd (nätkontakt) som kan erhållas från återförsäljarens kundtjänst. Byte av nätsladden får endast ske genom återförsäljarens kundtjänst (se sista sidan för adresser) eller av kvalificerat fackfolk. 12 FÖRVARING Före förvaring, rengör grundligt hela maskinen och alla tillbehör. Maskinen ska förvaras utom räckhåll för barn, i en stadig och säker position, i en torr och tempererad omgivning, vid varken för hög eller för låg temperatur. Skydda apparaten mot direkt ljus. Förvara den om möjligt i mörker. Inneslut inte apparaten i påsar av nylon eftersom fukt lätt ansamlas i dessa. Innan limpistolen ställs undan för förvaring, försäkra dig om att den svalnat helt. Häng inte upp limpistolen i nätsladden.POWX146 SV Copyright © 2021 VARO S i d a | 9 www.varo.com 13 FELSÖKNING Limpistolen slår inte på. Nätsladden sitter inte i eluttaget Sätt stickkontakten i eluttaget. Nätsladden defekt. Låt byta ut nätsladden hos en kvalificerad serviceverkstad. Limpistolen överhettad. Låt limpistolen svalna under några minuter och slå sedan på den igen. Munstycket sitter snett i gängorna. Munstycket har fastnat. Avlägsna munstycket och skruva i det på rätt sätt i gängorna.. Smältlimmet inte tillräckligt flytande. Inte tillräckligt uppvärmt. Låt limpistolen värma upp längre. Låt kontrollera limpistolen hos en kvalificerad serviceverkstad. 14 GARANTI Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum. Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport. Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna. Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget. Reparationer får endast utföras av en auktoriserad serviceverkstad för Pow erplus verktyg. Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90. Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen. Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning. Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig. Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny. Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom. Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade,…) Inköpskvittot måste sparas som bevis för inköpsdatum. Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.POWX146 SV Copyright © 2021 VARO S i d a | 10 www.varo.com

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser. Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning. 16 KONFORMITETSDEKLARATION VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att, Utrustningens beteckning: Limpistol Fabrikat: Pow erPlus Modell: POWX146 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet); 2011/65/EU 2014/30/EU 2014/35/EU Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet); EN60335-1 : 2012 EN60335-2-45 : 2002 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Ludo Mertens Tillämpningsansvarig - Registrerings- och regelfrågor 10/05/2021, Lier - BelgiumPOWX146 FI Copyright © 2021 VARO S i v u | 1 www.varo.com 1 KÄYTTÖ.................................................................................... 3
