| Marca | PowerPlus |
| Modelo | POWX146 |
| Tipo de produto | Pistola de cola elétrica |
| Potência | 25 W |
| Tensão / Frequência | 220-240 V / 50 Hz |
| Temperatura de operação | Até 200 °C |
| Classe de proteção | Classe II (isolamento duplo) |
| Diâmetro dos bastões de cola | 11 mm |
| Comprimento dos bastões de cola | 15 cm |
| Número de bicos fornecidos | 3 (2 redondos, 1 de precisão) |
| Estação de carregamento | Sim |
| Suporte de descanso | Sim |
| Funcionamento sem fio | Sim (com estação de carregamento) |
| Tempo de aquecimento | Cerca de 5 minutos |
| Luz de controle | Sim (vermelho) |
| Garantia | 36 meses |
| Acessórios incluídos | 6 bastões de cola, 3 bicos, suporte, estação de carregamento |
Perguntas frequentes - POWX146 PowerPlus
Perguntas dos utilizadores sobre POWX146 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Pistola de cola em formato PDF gratuitamente! Encontre o seu manual POWX146 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWX146 da marca PowerPlus.
MANUAL DE UTILIZADOR POWX146 PowerPlus
2 DESCRIÇÃO (FIG A) 3
3 LISTA DE CONTEÚDO DA EMBALAGEM.... 3
4 SÍMBOLOS.... 4
5 PROCEDIMENTOS GERAIS DE SEGURANÇA 4
5.1 Local a trabalhar....4
5.3 Segurança de pessoas ....5
5.4 Manuseamento e emprego de ferramentas eléctricas com precaução......5
5.5 Assistência técnica....6
6 AVISOS ESPECÍFICOS DE SEGURANÇA 6
7 MONTAGEM....6
7.1 Instale a armação de suporte (11)....6
7.2 Instalar o bocal....6
8 OPERAÇÃO 6
8.1 Inserir as barras de cola quente....6
8.2 Ligar o equipamento....6
8.2.1 Ligar um cabo de alimentação ....7
8.2.2 Desligar o equipamento 7
8.2.3 Preparar o ponto de colagem....7
8.2.4 Técnicas de colagem....7
8.3 Trabalhar com o cabo de alimentação....7
8.4 Trabalhar sem o cabo de alimentação....7
8.5 Substituir o bocal....8
11 DEPARTAMENTO DE MANUTENÇÃO....9
12 ARMAZENAMENTO 9
POWERPLUS® HIGH QUALITY TOOLS
POWX146 PT
13 ELIMINAÇÃO DE PROBLEMAS 9
14 GARANTIA....10
15 MEIO-AMBIENTE....10
16 DECLARAÇÃO DE CONFORMIDADE....11

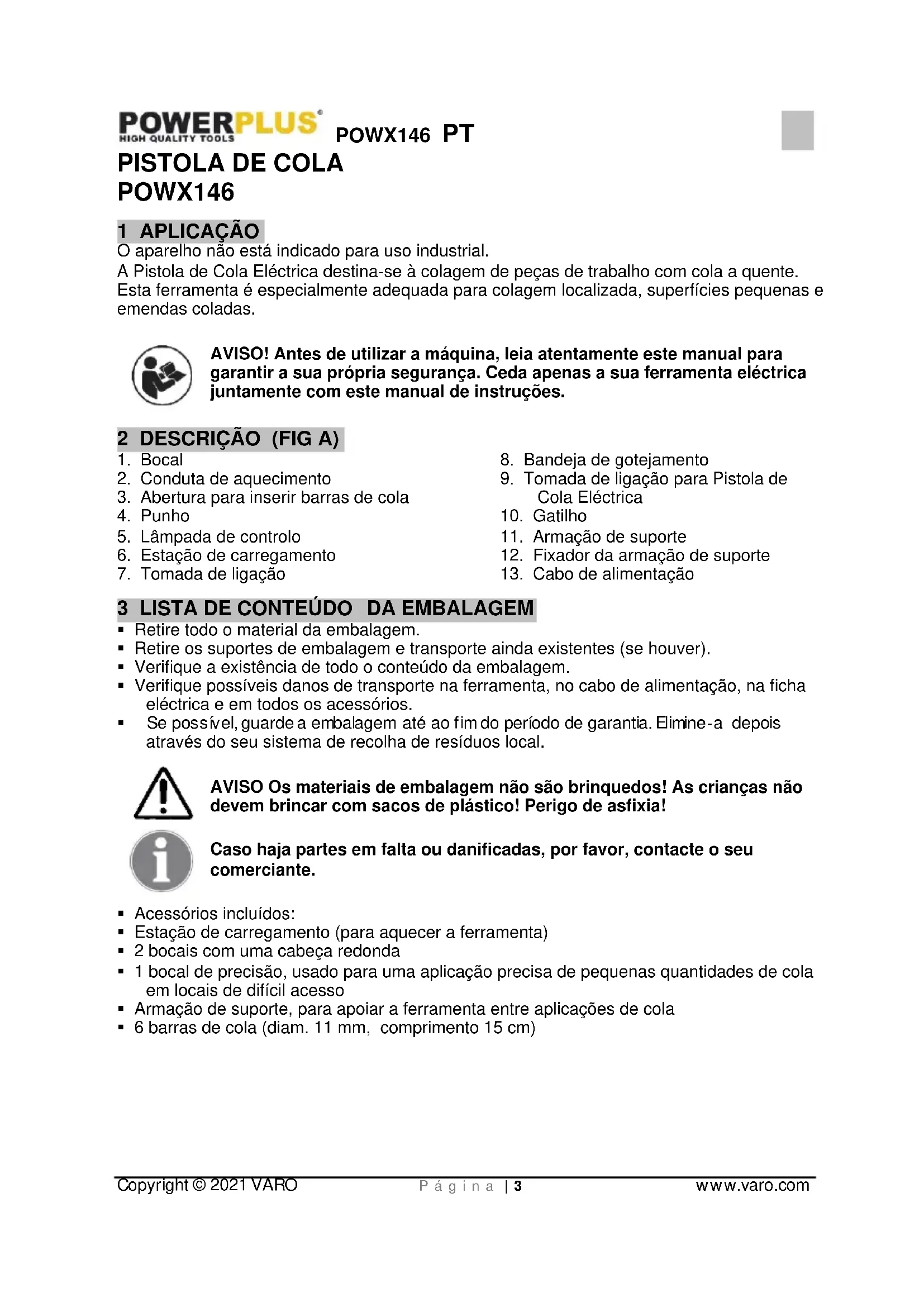

PISTOLA DE COLA POWX146
1 APLICAÇÃO
O aparelho não está indicado para uso industrial.
A Pistola de Cola Eléctrica destina-se à colagem de peças de trabalho com cola a quente. Esta ferramenta é especialmente adequada para colagem localizada, superfícies pequenas e emendas coladas.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta eléctrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG A)
- Bocal
- Conduta de aquecimento
- Abertura para inserir barras de cola
- Punho
- Lâmpada de controlo
- Estação de carregamento
- Tomada de ligação
- Bandeja de gotejamento
- Tomada de ligação para Pistola de Cola Eléctrica
- Gatilho
- Armação de suporte
- Fixador da armação de suporte
- Cabo de alimentação
3 LISTA DE CONTEÚDO DA EMBALAGEM
- Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem.
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha eléctrica e em todos os acessórios.
Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
- Acessórios incluídos:
- Estação de carregamento (para aquecer a ferramenta)
■ 2 bocais com uma cabeça redonda - 1 bocal de precisão, usado para uma aplicação precisa de pequenas quantidades de cola em locais de difícil acesso
- Armação de suporte, para apoiar a ferramenta entre aplicações de cola
■ 6 barras de cola (diam. 11 mm, comprimento 15 cm)
4 SÍMBOLOS
Leia o manual antes de utilizar
Apresenta risco de ferimentos pessoais ou danos na ferramenta.
Classe II – A máquina possui isolamento duplo; Fio de terra é por isso desnecessário.
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque eléctrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referencia futura. O conceito utilizado a seguir de „Ferramenta eléctrica” refere-se a ferramentas eléctricas com cabo de alimentação ou alimentação por bateria (sem cabo eléctrico).
5.1 Local a trabalhar
- Mantenha a sua área a trabalhar limpa e arrumada. A desordem e áreas a trabalhar com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. Em caso de distracção, pode perder o controlo sobre o aparelho.
Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar correctamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque eléctrico.
- Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque eléctrico, se tiver contacto físico com terra.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.
- Não utilize o cabo eléctrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo eléctrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos eléctricos danificados ou dobrados aumentam o risco de choque eléctrico.
- Se trabalhar com uma ferramenta eléctrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque eléctrico.
- Caso não seja possível evitar operar a ferramenta eléctrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque eléctrico.
5.3 Segurança de pessoas
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta eléctrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distracção durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de protecção individual e use sempre óculos de protecção. O uso de equipamento de protecção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou protecção auricular, conforme o tipo e aplicação da ferramenta eléctrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição „OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente eléctrica com o interruptor activado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobrevalorize. Tenha atenção a uma postura correcta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados correctamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas eléctricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica indicada para o seu trabalho. Com a ferramenta eléctrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta eléctrica como interruptor danificado. Uma ferramenta eléctrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas eléctricas são perigosas, se forem utilizadas por pessoas inexperientes.
- Faça a manutenção do aparelho com cuidado. Inspeccione se as peças móveis do aparelho funcionam correctamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorrecta das ferramentas eléctricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correcta, bloqueiam menos e são mais fáceis de manusear.
- Utilize a ferramenta eléctrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas eléctricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Assistência técnica
- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 AVISOS ESPECÍFICOS DE SEGURANÇA
- Esta ferramenta não se destina à utilização por pessoas (incluindo crianças) com deficiências mentais ou motoras. Nem se destina à utilização por pessoas que não possuam a experiência e/ou know -how necessários, excepto se forem supervisionados por uma pessoa responsável pela sua segurança ou se tiverem recebido instruções sobre a correcta utilização da ferramenta.
- Supervisione as crianças, apenas para se certificar que não brincam com esta ferramenta.
- Desligue sempre a ferramenta após terminar o seu trabalho e de seguida retire a ficha da tomada.
- Pouse a ferramenta na armação de suporte (11), até que a ferramenta arrefeça
- Nunca cubra a ferramenta enquanto estiver ligada. A carcaça aquece enquanto a ferramenta estiver ligada. O sobreaquecimento da ferramenta pode provocar um incêndio.
- Coloque sempre a ferramenta na armação de suporte, quando não estiver em utilização.
Perigo de queimaduras! A pistola de cola eléctrica e o bocal alcança temperaturas de até 200°C. Evite contacto directo entre a pele e a ferramenta ligada, tal como o fluído de cola quente.
Use protecção ocular.
Use luvas.
7 MONTAGEM
7.1 Instale a armação de suporte (11)
- Insira uma das extremidades da armação do suporte (11) num dos fixadores (12)
- Puxe a armação de suporte na outra extremidade e insira essa extremidade no fixador
7.2 Instalar o bocal
- Aperte o bocal (1) na parte dianteira da ferramenta até ao batente. Ao apertar o bocal, certifique-se de que está correctamente posicionado.
8 OPERAÇÃO
8.1 Inserir as barras de cola quente
- Insira as barras de cola quente na parte traseira da ferramenta na abertura para carregamento de barras de cola (3)
- Deslize a barra de cola para a frente em direcção à conduta de aquecimento (2)
8.2 Ligar o equipamento
- A ferramenta pode ser usada com cabo ou sem cabo de alimentação instalado. Quando operar sem o cabo de alimentação use a estação de carregamento (6) para aquecer a ferramenta.
8.2.1 Ligar um cabo de alimentação
- Ajuste a ferramenta e armação de suporte (11).
- Insira a ficha da ferramenta do cabo de alimentação (13) na tomada de ligação da estação de carregamento (7) ou na pistola de cola eléctrica (9).
- Insira a ficha do cabo de alimentação (13) na tomada.
- A ferramenta liga assim que a ferramenta é ligada à corrente. Logo que a ferramenta é activada, a lâmpada de controlo vermelha (5) acende.
8.2.2 Desligar o equipamento
■ Retire a ficha da tomada
- Logo que a ferramenta é desligada, a lâmpada de controlo vermelha (5) desliga.
8.2.3 Preparar o ponto de colagem
- As peças a colar e a temperatura ambiente devem encontrar-se num intervalo de +5°C e +50°C
- Limpe todos os pontos colados
- Após limpar, verifique se os pontos a colar estão limpos, secos e sem gordura.
- Torne ásperas as superfícies suaves.
8.2.4 Técnicas de colagem
- Para tornar possível a união de diferentes materiais através de uma colagem perfeita, recomendam-se as duas técnicas de colagem seguintes.
- Linhas de cola num padrão em zig-zag para materiais flexíveis tais como têxteis.
- Colagem localizada deve ser usada para todos os outros materiais.
- Após aplicar cola em ambos os lados das peças de trabalho, aperte imediatamente uma peça contra a outra por aproximadamente 30 segundos.
- Continue a aplicar pressão em todos os pontos colados por mais cinco minutos, por exemplo colocando peso sobre eles.
8.3 Trabalhar com o cabo de alimentação
Trabalhe com um cabo de alimentação se pretende colar diversos pontos sucessivos.
- Ajuste a ferramenta e armação de suporte (11).
- Ligue a sua pistola de cola à corrente e deixe aquecer pelo menos 5 minutos.
- Puxe o gatilho de novo em direcção ao punho (4) para empurrar a barra de cola quente para a conduta de aquecimento e para empurrar o fluído através do bocal.
- Cole as peças de trabalho.
8.4 Trabalhar sem o cabo de alimentação
Trabalhe sem o cabo de alimentação se...
- apenas quer colar um ou alguns pontos
- prevê prodecimentos de colagem complicados, que obrigam a desligar a ferramenta entre colagens.
- Posicione a ferramenta na estação de carregamento (6). Por favor certifique-se que o bocal está posicionado exactamente sobre a bandeja de gotejamento (8)
- Ligue a estação de carregamento (6) e deixe que a ferramenta aqueça por um máximo de 5 minutos.
- Agora o aparelho está pronto a ser utilizado
- Quando a cola a quente não estiver suficientemente fluida, insira novamente a ferramenta na estação de carregamento (6) e aqueça de novo.
8.5 Substituir o bocal
Perigo de queimaduras! A cola a quente e o bocal alcançam temperaturas de até 200°C. Antes de poder substituir os bocais, tem de desligar a ferramenta e permita que a ferramenta arrefeça por aproximadamente 20 a 30 minutos.
■ Retire a ficha da corrente.
- Desaperte o bocal (1) na parte dianteira da ferramenta.
Se não é capaz de desapertar o bocal manualmente: Remova a tampa de borracha do bocal e desaperte.
- Aperte um bocal diferente (1) na rosca até ao batente. Ao apertar o bocal, certifique-se de que está correctamente posicionado.
9 LIMPEZA E MANUTENÇÃO
Atenção! Antes de levar a cabo intervenções no equipamento, remova a ficha da tomada.
9.1 Limpeza
- Mantenha as ranhuras de ventilação da máquina limpas para evitar sobreaquecimento.
- Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.
- Mantenha as ranhuras de ventilação livres de poeira e sujidade.
- Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão.
Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.
A ferramenta não deve entrar em contacto com fluidos. A entrada de um líquido na ferramenta pode provocar um curto-circuito, o que pode incendiar a ferramenta.
Retire a ficha da corrente antes de começar a limpar a ferramenta. Antes de começar a limpar a ferramenta permita que esta arrefeça completamente.
- Ao remover a ferramenta da estação de carregamento, a parte dianteira deve ser cuidadosamente empurrada para cima. Caso contrário, é possível que a estação de carregamento seja danificada e que a bandeja de gotejamento seja removida.
- Após concluir a limpeza, insira novamente a bandeja de gotejamento na ranhura para o efeito e instale todo o componente na estação de carregamento encaixando-o na armação.
9.2 Limpar o bocal
- Remova a cola fria em excesso com um objecto pontiagudo ou coloque o bocal em água quente, de forma a que os resíduos de cola possam amolecer e ser removidos manualmente.
10 DADOS TÉCNICOS
Voltagem / frequência
220-240V / 50Hz
Potência de saída
25W (500W)
11 DEPARTAMENTO DE MANUTENÇÃO
- Os interruptores danificados têm de ser substituídos pela nossa oficina de assistência ao cliente.
- Se o cabo de ligação (ou ficha eléctrica) estiver danificado, o mesmo tem de ser substituído por um cabo de ligação próprio, que pode ser obtido junto do nosso serviço de assistência ao cliente (serviço de assistência técnica). A substituição do cabo de ligação deve apenas ser efectuada pelo nosso serviço de assistência ao cliente (serviço de assistência técnica – ver última página) ou por uma pessoa qualificada (electricista).
12 ARMAZENAMENTO
- Limpe cuidadosamente a máquina e respectivos acessórios na totalidade.
- Mantenha-a: afastada das crianças, numa posição estável e segura, num local seco e temperado, e evite as temperaturas demasiado elevadas ou demasiado baixas.
- Protege-a da luz directa. Se possível, mantenha a máquina num local escuro.
- Não a coloque em sacos de nylon, visto que pode incorrer no risco de formação de humidade.
- Antes de guardar a pistola de cola certifique-se que a ferramenta arrefeceu completamente.
- Não suspenda a ferramenta pelo cabo de alimentação.
13 ELIMINAÇÃO DE PROBLEMAS
| ▪ Ferramenta não liga. | ▪ A ficha não foi inserida na tomada.▪ Insira a ficha na tomada. |
| ▪ Cabo de alimentação com defeito.▪ Contacte um departamento de serviço qualificado para substituir o cabo de alimentação | |
| ▪ A ferramente sobreaquece▪ permita que a ferramenta arrefeça por alguns minutos e de seguida ligue novamente | |
| ▪ O bocal fica inclinado na rosca | ▪ O bocal está obstruído.▪ remova o bocal e insira de novo correctamente na rosca do parafuso. |
| ▪ Cola a quente não está suficientemente fluida | ▪ Não suficientemente aquecida.▪ Permita que a ferramenta aqueça por mais tempo.▪ Permita que a ferramenta seja verificada por um departamento de serviço qualificado |
14 GARANTIA
- Este produto tem uma garantia de um período de 36 meses efectivos, a partir da data de aquisição pelo primeiro utilizador. - Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Pow erplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, excepto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorrecta, queda de raio, voltagem de rede incorrecta. Esta lista não é restrictiva.
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado correctamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
15 MEIO-AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas eléctricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
16 DECLARAÇÃO DE CONFORMIDADE
VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho Pistola de cola
Marca : PowerPlus
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura);
2011/65/EU
2014/30/EU
2014/35/EU
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura);
EN60335-1:2012
EN60335-2-45:2002
EN55014-1:2017
EN55014-2:2015
EN61000-3-2:2014
EN61000-3-3 : 2013
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO–Vic. Van Rompuy N.V.
O signatário atua em nome da administração da empresa,
Mertens Ludo
Ludo Mertens
Assuntos Regulamentares – Gestor de Conformidade
