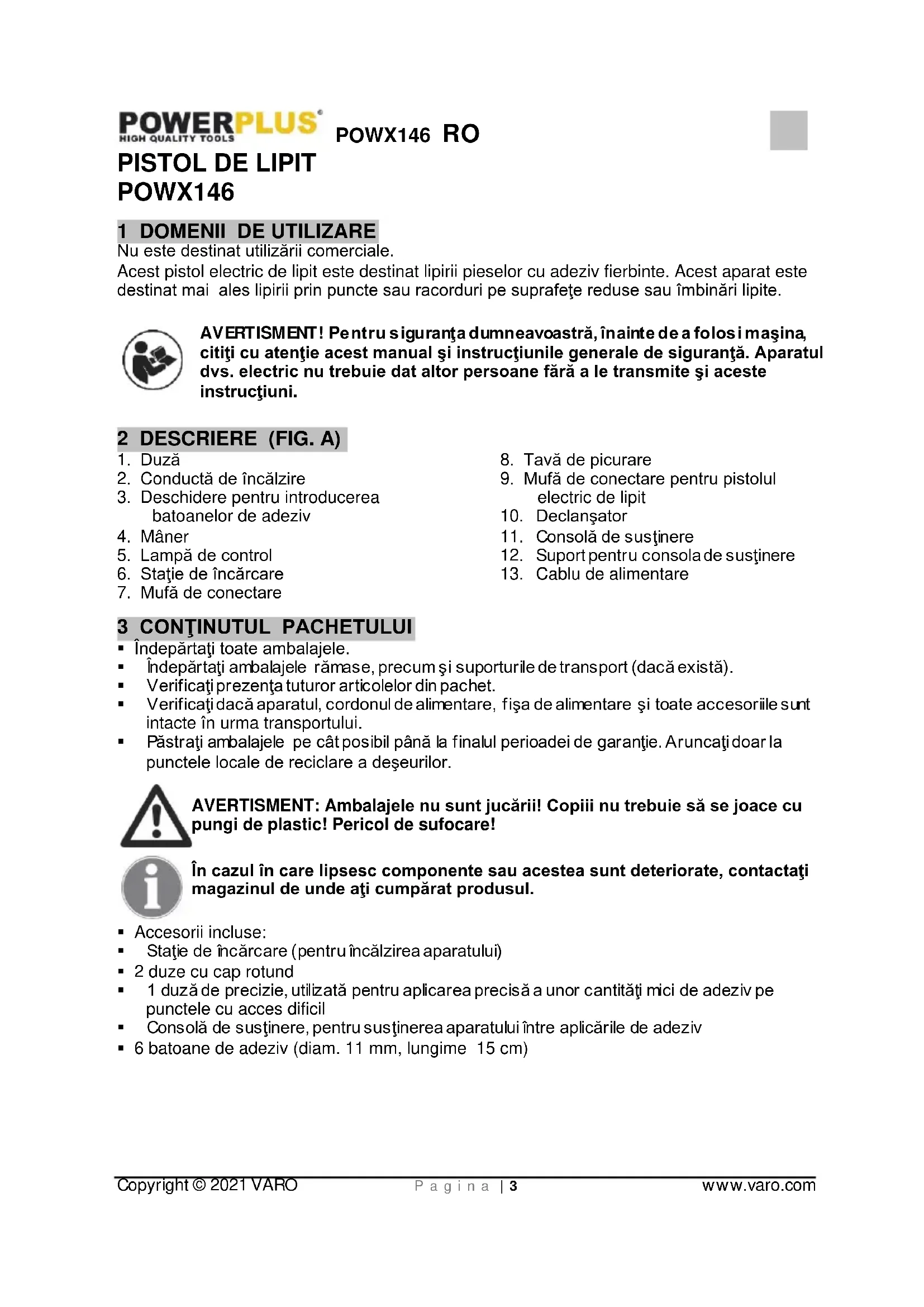

MANUAL DE UTILIZARE POWX146 PowerPlus

5.4 Folosirea şi întreţinerea aparatului electric ........................................................... 5

Nu este destinat utilizării comerciale. Acest pistol electric de lipit este destinat lipirii pieselor cu adeziv fierbinte. Acest aparat este destinat mai ales lipirii prin puncte sau racorduri pe suprafeţe reduse sau îmbinări lipite. AVERTISMENT! Pentru siguranţa dumneavoastră, înainte de a folosi maşina, citiţi cu atenţie acest manual şi instrucţiunile generale de siguranţă. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite şi aceste instrucţiuni. 2 DESCRIERE (FIG. A)

2. Conductă de încălzire

3. Deschidere pentru introducerea

6. Staţie de încărcare

7. Mufă de conectare

9. Mufă de conectare pentru pistolul

11. Consolă de susţinere

12. Suport pentru consola de susţinere

Îndepărtaţi toate ambalajele. Îndepărtaţi ambalajele rămase, precum şi suporturile de transport (dacă există). Verificaţi prezenţa tuturor articolelor din pachet. Verificaţi dacă aparatul, cordonul de alimentare, fişa de alimentare şi toate accesoriile sunt intacte în urma transportului. Păstraţi ambalajele pe cât posibil până la finalul perioadei de garanţie. Aruncaţi doar la punctele locale de reciclare a deşeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare! În cazul în care lipsesc componente sau acestea sunt deteriorate, contactaţi magazinul de unde aţi cumpărat produsul. Accesorii incluse: Staţie de încărcare (pentru încălzirea aparatului) 2 duze cu cap rotund 1 duză de precizie, utilizată pentru aplicarea precisă a unor cantităţi mici de adeziv pe punctele cu acces dificil Consolă de susţinere, pentru susţinerea aparatului între aplicările de adeziv 6 batoane de adeziv (diam. 11 mm, lungime 15 cm)POWX146 RO Copyright © 2021 VARO P a g ina | 4 www.varo.com 4 SIMBOLURI În acest manual şi sau pe maşină se folosesc următoarele simboluri:

Citiţi manualul înainte de utilizare.

Semnifică risc de rănire sau de deteriorare a sculei.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.

5 AVERTISMENTE GENERALE DE SIGURANŢĂ PRIVIND APARATUL

ELECTRIC Citiţi toate avertismentele de siguranţă şi toate instrucţiunile. Nerespectarea avertismentelor şi instrucţiunilor poate duce la electrocutare, incendiu şi/sau rănirea gravă. Păstraţi toate avertismentele de siguranţă şi instrucţiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranţă se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât şi la aparatul alimentat cu baterii (fără fir).

Spaţiul de lucru trebuie să fie curat şi bine iluminat. Spaţiile dezordonate şi întunecate favorizează accidentele. Nu utilizaţi aparatele electrice în spaţii cu atmosferă potenţial explozivă, cum ar fi în prezenţa lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele. Atunci când lucraţi cu aparatul electric, nu lăsaţi copiii şi alţi privitori să se apropie de spaţiul de lucru. Distragerea atenţiei vă poate face să pierdeţi controlul aparatului.

5.2 Siguranţa electrică

Verificaţi întotdeauna dacă alimentarea de la reţea corespunde cu tensiunea de pe plăcuţa indicatoare a caracteristicilor. Fişele aparatului electric trebuie să se potrivească la priză. Nu modificaţi în niciun fel fişa. Nu utilizaţi niciun fel de fişe de adaptare pentru aparatele electrice cu împământare. Fişele şi prizele nemodificate reduc riscul de electrocutare mortală. Evitaţi contactul cu suprafeţe împământate, cum ar fi ţevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul. Nu expuneţi aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală creşte în cazul în care apa pătrunde în interiorul aparatului electric. Nu deterioraţi cablul. Nu folosiţi niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstraţi cablul ferit de căldură, ulei, margini ascuţite sau piese în mişcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală. Când aparatul electric funcţionează în exterior, folosiţi un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală. Dacă trebuie folosit aparatul electric în medii umede, folosiţi un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranţa personală

Aveţi grijă la ce lucraţi şi folosiţi-vă simţul practic atunci când lucraţi cu aparatul electric. Nu folosiţi un aparat electric atunci când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu aparatul electric poate duce la rănirea gravă.POWX146 RO Copyright © 2021 VARO P a g ina | 5 www.varo.com Folosiţi echipament de siguranţă. Purtaţi întotdeauna elemente de protecţie pentru ochi. Echipamentul de siguranţă, cum ar fi masca de praf, încălţămintea de siguranţă împotriva alunecării, casca dură sau protecţiile auditive, reduce rănirile. Evitaţi pornirea accidentală. Asiguraţi-vă că întrerupătorul se află în poziţia deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziţia de pornire favorizează accidentele. Îndepărtaţi orice sculă de reglare sau cheie de piuliţe înainte de a porni aparatul electric. O cheie de piuliţe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire. Nu vă întindeţi. Menţineţi permanent un sprijin şi un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situaţii neprevăzute. Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi sau bijuterii. Ţineţi părul, hainele sau mănuşile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părţile în mişcare. Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere şi colectare a prafului, asiguraţi-vă că sunt conectate şi folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea şi întreţinerea aparatului electric

Nu suprasolicitaţi aparatul electric. Folosiţi în aparatul electric conform destinaţiei sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine şi mai sigur sarcina la parametrii pentru care a fost conceput. Nu utilizaţi aparatul dacă întrerupătorul nu îl porneşte sau opreşte. Orice aparat care nu poate fi controlat din întrerupător este periculos şi trebuie reparat. Deconectaţi fişa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric. Depozitaţi aparatul oprit departe de îndemâna copiilor şi nu permiteţi persoanelor nefamiliarizate cu acesta sau cu instrucţiunile sale să lucreze cu aparatul. A paratele electrice sunt potenţial periculoase dacă sunt folosite de persoane neinstruite. Întreţineţi aparatele. Verificaţi alinierea sau prinderea părţilor în mişcare, crăparea pieselor sau orice altă stare ce poate afecta funcţionarea aparatului. Dacă este deteriorat, reparaţi aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întreţinute. Păstraţi piesele de tăiere ascuţite şi curate. Sculele aşchietoare întreţinute corespunzător, având lamele de tăiere ascuţite, fac mai greu priză şi sunt mai uşor de controlat. Utilizaţi aparatul, accesoriile şi lamele etc. în conformitate cu aceste instrucţiuni şi în modul destinat utilizării specifice a acestui aparat, luând în calcul condiţiile de lucru şi operaţiunile care trebuie efectuate. Utilizarea aparatului electric pentru operaţiuni diferite de cele pentru care a fost conceput poate duce la situaţii periculoase.

Reparaţi aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranţa în funcţionare a aparatului.POWX146 RO Copyright © 2021 VARO P a g ina | 6 www.varo.com

6 AVERTISMENTE DE SIGURANŢĂ SPECIFICE

Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu deficienţe fizice sau mentale. Nu este un aparat destinat utilizării de către persoane care nu deţin cunoştinţele şi/sau experienţa necesară, cu excepţia cazului în care sunt supravegheaţi de o persoană responsabilă cu siguranţa lor sau dacă au primit instrucţiuni privind utilizarea corespunzătoare a aparatului. Supravegheaţi copiii, asiguraţi-vă că nu se joacă cu aparatul. Opriţi întotdeauna aparatul după terminarea lucrului şi deconectaţi-l de la priză. Puneţi aparatul în consola de susţinere (11), până se răceşte. Nu acoperiţi aparatul cât timp este pornit. Carcasa se încălzeşte cât timp aparatul este pornit. Supraîncălzirea aparatului poate cauza incendii. Depozitaţi întotdeauna aparatul pe consola de susţinere, când nu îl utilizaţi. Pericol de arsuri! Pistolul electric de lipit şi duza ating temperaturi de până la 200°C. Evitaţi contactul direct dintre piele şi aparatul pornit, precum şi cu adezivul fluid fierbinte. Purtaţi echipament de protecţie pentru ochi. Purtaţi mănuşi de protecţie. 7 MONTAREA

7.1 Asamblarea consolei de susţinere (11)

Introduceţi unul dintre capetele consolei de susţinere (11) într-unul dintre cele două suporturi (12). Desprindeţi consola de susţinere de la celălalt capăt şi introduceţi acest capăt în suport.

Înşurubaţi complet duza (1) în partea din faţă a aparatului. La înşurubarea duzei, asiguraţi- vă că este corect poziţionată. 8 FUNCŢIONAREA

8.1 Introducerea batoanelor de adeziv fierbinte

Introduceţi batoanele de adeziv prin partea din spate a aparatului şi în orificiul dispozitivului de umplere cu batoane de adeziv (3). Glisaţi batonul de adeziv în faţă, pe conducta de încălzire (2).

8.2 Racordarea echipamentului

Aparatul se poate utiliza cu cablul de alimentare şi fără acesta. La lucrul fără cablu de încărcare, utilizaţi staţia de alimentare (6) pentru încălzirea aparatului.

8.2.1 Racordarea unui cablu de alimentare

Reglaţi aparatul şi consola de susţinere (11). Introduceţi fişa de alimentare a aparatului (13) în mufa de conectare de la staţia de încărcare (7) sau în pistolul electric de lipit (9). Introduceţi fişa cablului de alimentare (13) în priza de alimentare. Aparatul porneşte imediat ce este conectat. Imediat după activarea aparatului, lampa roşie de control (5) se aprinde.POWX146 RO Copyright © 2021 VARO P a g ina | 7 www.varo.com

8.2.2 Oprirea echipamentului

Scoateţi din priză. Imediat după oprirea aparatului, lampa roşie de control (5) se stinge.

8.2.3 Pregărirea punctului de lipire

Piesele care trebuie lipite şi temperatura ambiantă trebuie să fie între +5°C şi +50°C Curăţaţi toate punctele lipite. După curăţare, verificaţi dacă punctele care trebuie lipite sunt curate, uscate şi fără grăsime. Degroşaţi suprafeţele netede.

8.2.4 Tehnici de lipire

Pentru a putea fixa optim prin lipire diferite materiale, se recomandă următoarele două tehnici de lipire: Pentru materiale flexibile, cum ar fi textilele, lipiţi pe linii în zig-zag. Lipirea în puncte trebuie utilizată pentru celelalte materiale. După aplicarea adezivului pe ambele părţi ale pieselor de lucru, presaţi-le imediat una peste alta timp de aproximativ 30 de secunde. Continuaţi să apăsaţi toate punctele lipite timp de încă cinci minute, punând o greutate deasupra.

8.3 Lucrul cu cablul de alimentare

Lucraţi cu cablul de alimentare atunci când doriţi să lipiţi succesiv în mai multe puncte. Reglaţi aparatul şi consola de susţinere (11). Conectaţi pistolul de lipit la alimentarea cu energie electrică şi lăsaţi-l să se încălzească minim 4 minute. Trageţi declanşatorul spre mâner (4), pentru a împinge batonul de adeziv fierbinte mai mult pe conducta de încălzire şi pentru a împinge fluidul suflat prin duză. Lipiţi piesele de lucru.

8.4 Lucrul fără cablul de alimentare

Lucraţi fără cablu de alimentare dacă … - doriţi doar să lipiţi într-un singur punct sau în câteva. - plănuiţi proceduri de lipire complicate în timpul cărora este necesar să opriţi aparatul. Aşezaţi aparatul în staţia de încărcare (6). Asiguraţi-vă că duza este aşezată precis peste tava de picurare (8). Conectaţi staţia de încărcare (6) şi lăsaţi aparatul să se încălzească maxim 5 minute. Dispozitivul este, în acest moment, gata de utilizare. Când adezivul fierbinte nu mai este suficient de fluid, introduceţi din nou aparatul în staţia de încărcare (6) şi încălziţi din nou.POWX146 RO Copyright © 2021 VARO P a g ina | 8 www.varo.com

8.5 Schimbarea duzei

Pericol de arsuri! Adezivul fierbinte şi duza ating temperaturi de până la 200°C. Înainte de înlocuirea duzelor, opriţi aparatul şi lăsaţi-l să se răcească aproximativ 20 - 30 minute. Deconectaţi fişa de la priză. Deşurubaţi duza (1) din partea anterioară a aparatului. Dacă nu puteţi deşuruba duza manual: Scoateţi capacul de cauciuc din duză şi deşurubaţi-l. Înşurubaţi până la capăt o altă duză (1) în filet. La înşurubarea duzei, asiguraţi-vă că este corect poziţionată.

9 CURĂŢAREA ŞI ÎNTREŢINEREA

Atenţie! Înainte de a efectua orice lucrări asupra echipamentului, scoateţi din priză.

Fantele de ventilaţie ale maşinii trebuie să fie în permanenţă curate, pentru a evita supraîncălzirea motorului. Curăţaţi periodic carcasa aparatului cu o cârpă moale, de preferinţă după fiecare utilizare. Fantele de ventilaţie trebuie să fie în permanenţă curate şi lipsite de praf. Dacă murdăria nu poate fi îndepărtată, utilizaţi o cârpă moale umedă cu apă cu săpun. Nu utilizaţi niciodată solvenţi cum ar fi petrolul, alcoolul, apa amoniacală etc. Aceşti solvenţi pot deteriora componentele din plastic. Feriţi aparatul de contactul cu fluidele. Dacă pătrunde lichid în interiorul aparatului există risc de scurtcircuit, ceea ce poate conduce la incendiu. Deconectaţi din priză înainte de a începe curăţarea aparatului. Înainte de a începe curăţarea aparatului, lăsaţi-l să se răcească bine. La scoaterea aparatului din staţia de încărcare, partea din faţă trebuie trasă în sus, cu atenţie. În caz contrar, este posibilă deteriorarea staţiei de încărcare şi scoaterea tăvii de picurare. După ce aţi terminat de curăţat, introduceţi din nou tava de picurare în canalul prevăzut în acest scop şi prindeţi din nou întreaga componentă pe staţia de încărcare, lovind-o uşor de consolă.

Îndepărtaţi adezivul rece în exces cu un obiect ascuţit sau introduceţi duza doar în apă caldă astfel încât resturile de adeziv să se moaie şi să poată fi îndepărtate manual. 10 DATE TEHNICE Tensiune / frecvenţă 220-240 V / 50 Hz Debit

Întrerupătoarele deteriorate trebuie înlocuite de departamentul nostru de service postvânzare. În cazul în care cablul de conectare (sau fişa de alimentare) este deteriorat, trebuie înlocuit cu un cablu de conectare disponibil la departamentul nostru de service. Înlocuirea cablului de conectare trebuie făcută doar de departamentul nostru de service (vezi ultima pagină) sau de o persoană calificată (electrician calificat) 12 DEPOZITAREA Curăţaţi temeinic întreaga maşină şi accesoriile sale. Nu depozitaţi la îndemâna copiilor. Depozitaţi într-o poziţie stabilă şi sigură, la loc uscat şi răcoros, evitând temperaturile prea ridicate sau prea scăzute. Protejaţi aparatul de expunere la acţiunea directă a soarelui. Dacă este posibil, păstraţi aparatul într-un loc întunecos. Nu păstraţi în pungi de plastic, pentru a evita acumularea umezelii. Înainte de a depozita pistoluld e lipit, asiguraţi-vă că aparatul s-a răcit complet. Nu transportaţi aparatul ţinând de cablul de alimentare. 13 DEPANAREA Aparatul nu porneşte. Fişa de alimentare nu a fost introdusă în priză. Introduceţi fişa de alimentare în priză. Cablul de alimentare este defect. Cablul de alimentare trebuie înlocuit de un service autorizat. Aparatul se supraîncălzeşte. Lăsaţi-l să se răcească timp de câteva minute şi porniţi-l din nou. Duza este îndoită în filet. Duza s-a blocat. Scoateţi duza şi introduceţi din nou în filetul şurubului. Adezivul fierbinte nu este suficient de fluid. Nu este suficient încălzit. Lăsaţi aparatul să se încălzească mai mult. Aparatul trebuie verificat de un service autorizat.POWX146 RO Copyright © 2021 VARO P a g ina | 10 www.varo.com 14 GARANŢIE Acestui produs i se acordă garanţie conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator. Această garanţie acoperă toate defecţiunile de materiale sau de producţie, cu excepţia bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenţii, periile, cablurile, fişele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului. Deteriorarea şi/sau defecţiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanţiei. Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului. Reparaţiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Pow erplus. Puteţi obţine întotdeauna mai multe informaţii, apelând numărul de telefon [phone]

Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris. În acelaşi timp, nu se poate ridica nicio pretenţie în garanţie dacă deteriorarea aparatului se datorează întreţinerii neglijente sau suprasolicitării. Se exclude în mod categoric de la garanţie defecţiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenţionată (cu intenţie sau din neglijenţă gravă), utilizarea inadecvată (doar pentru destinaţii pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucţiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la reţea. Această listă nu este exhaustivă. Acceptarea pretenţiilor în garanţie nu poate duce niciodată la prelungirea perioadei de garanţie, nici la începutul unei noi perioade de garanţie în cazul înlocuirii unui aparat. Aparatele sau componentele înlocuite în garanţie rămân prin urmare proprietatea Varo NV. Ne rezervăm dreptul de a respinge orice pretenţie pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreţinut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreţinute periodic, …) Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării. Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curăţenie, (în cutia sa originală dacă e cazul) şi împreună cu dovada cumpărării. 15 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncaţi împreună cu gunoiul menajer, ci depozitaţi-l într-un mod sigur pentru mediu. Componente uzate ale maşinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclaţi atunci dacă există unităţi specializate de reciclare. Pentru sfaturi privind reciclarea, consultaţi autoritatea locală sau magazinul de achiziţie.POWX146 RO Copyright © 2021 VARO P a g ina | 11 www.varo.com

16 DECLARAŢIA DE CONFORMITATE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că produsul: Pistol de lipit marcă de comerţ: POWERplus model: POWX146 este în conformitate cu specificaţiile esenţiale şi alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declaraţii. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii); 2011/65/EU 2014/30/EU 2014/35/EU Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii); EN60335-1 : 2012 EN60335-2-45 : 2002 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Persoana care păstrează documentaţia tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Subsemnatul acţionează în numele Directorului general executiv al societăţii, Ludo Mertens Divizia de reglementare – Director de conformitate 10/05/2021, Lier - BelgiumPOWX146 PL Copyright © 2021 VARO S t r o n a | 1 www.varo.com 1 ZASTOSOWANIE ...................................................................... 3
