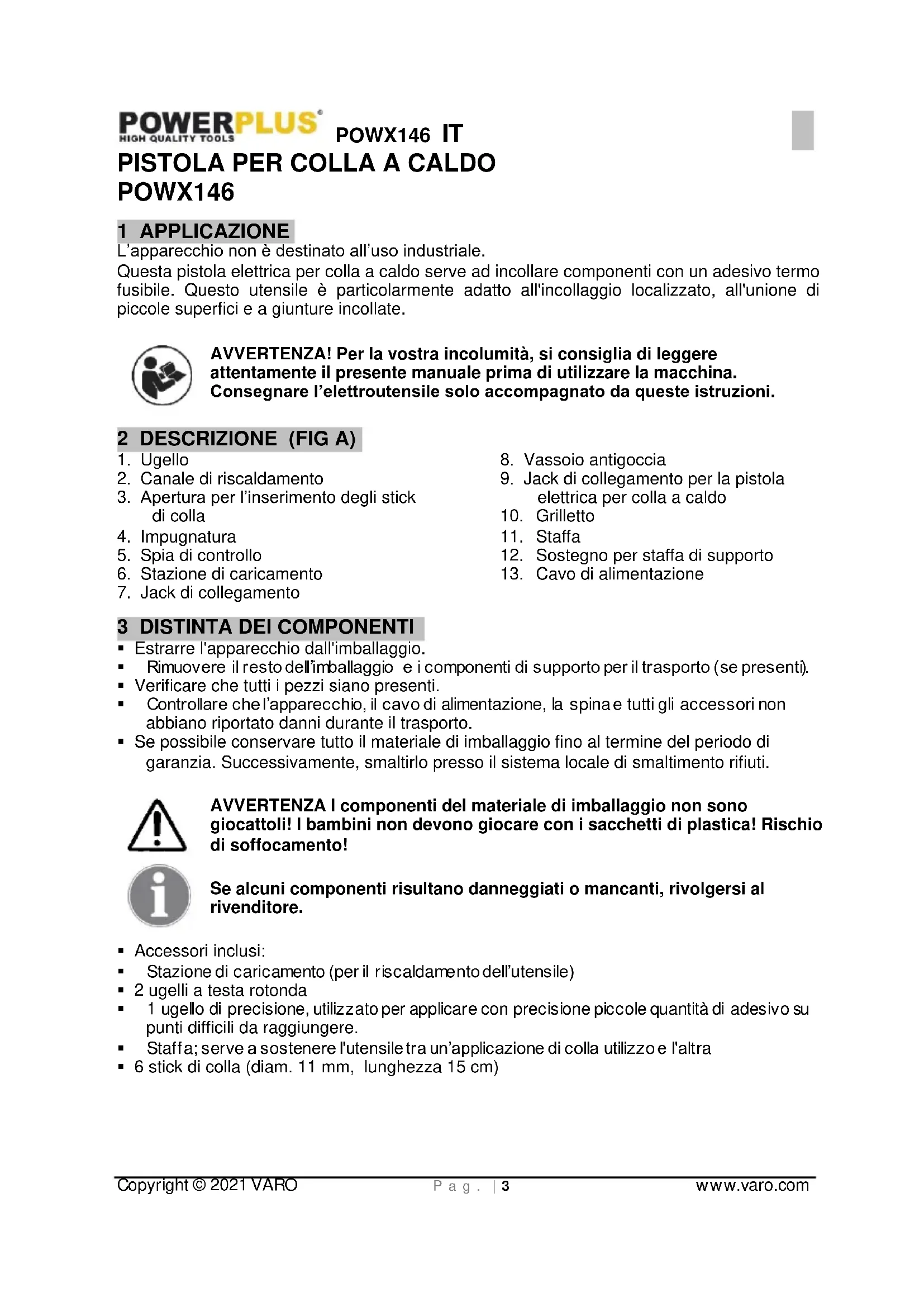

POWX146 1 APPLICAZIONE L’apparecchio non è destinato all’uso industriale. Questa pistola elettrica per colla a caldo serve ad incollare componenti con un adesivo termo fusibile. Questo utensile è particolarmente adatto all'incollaggio localizzato, all'unione di piccole superfici e a giunture incollate. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG A)

2. Canale di riscaldamento

3. Apertura per l’inserimento degli stick

5. Spia di controllo

6. Stazione di caricamento

7. Jack di collegamento

8. Vassoio antigoccia

9. Jack di collegamento per la pistola

elettrica per colla a caldo

12. Sostegno per staffa di supporto

13. Cavo di alimentazione

3 DISTINTA DEI COMPONENTI

Estrarre l'apparecchio dall'imballaggio. Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti). Verificare che tutti i pezzi siano presenti. Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto. Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA I componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore. Accessori inclusi: Stazione di caricamento (per il riscaldamento dell’utensile) 2 ugelli a testa rotonda 1 ugello di precisione, utilizzato per applicare con precisione piccole quantità di adesivo su punti difficili da raggiungere. Staffa; serve a sostenere l'utensile tra un’applicazione di colla utilizzo e l'altra 6 stick di colla (diam. 11 mm, lunghezza 15 cm)POWX146 IT Copyright © 2021 VARO P a g . | 4 www.varo.com 4 SIMBOLI Nel presente manuale e/o sulla macchina sono utilizzati i seguenti simboli:

Leggere il manuale prima dell’uso

Segnala il rischio di lesioni personali o danni all'utensile.

Classe II – l’apparecchio è provvisto di doppio isolamento, per cui non occorre un cavo di messa a terra.

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Non attenersi alle avvertenze e alle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

Mantenere l’area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti. Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori. Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dati. La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra. Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica. Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l’apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche. Se l’elettroutensile va impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche. Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.POWX146 IT Copyright © 2021 VARO P a g . | 5 www.varo.com

5.3 Sicurezza delle persone

Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni. Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni. Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti. Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni. Non addossarsi alla macchina. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste. Indossare l’abbigliamento adatto. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento. Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con l’elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione. Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato. Estrarre la spina dalla presa prima delle regolazioni dell’apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l’avvio involontario dell’apparecchio. Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte. Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funz ionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione. Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio. Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.POWX146 IT Copyright © 2021 VARO P a g . | 6 www.varo.com

6 AVVERTENZE DI SICUREZZA SPECIFICHE

Questo utensile non deve essere utilizzato da persone (bambini inclusi) che presentano handicap fisici o mentali. L’utensile, inoltre, non deve essere utilizzato da persone sprovviste delle conoscenze e/o dell’esperienza necessarie, tranne nel caso in cui il suo utilizzo avvenga sotto la supervisione di una persona responsabile della loro sicurezza, o che tali persone siano state istruite sulle modalità di utilizzo corretto dell'utensile. Controllare i bambini per accertarsi che non giochino con questo utensile A fine lavoro, spegnere sempre l’utensile ed estrarre la spina di alimentazione dalla presa di corrente. Posare l’utensile appoggiandolo sulla staffa di supporto ( 11) fino al suo completo raffreddamento. Non coprire mai l’utensile quando è acceso. L’alloggiamento si riscalda quando l’utensile è acceso. Il surriscaldamento dell’utensile potrebbe causare incendi. Quando non si utilizza l’utensile riporlo sempre sull'apposita staffa di supporto. Pericolo di ustioni! La pistola elettrica per colla a caldo e l’ugello raggiungono temperature fino a 200°C. Evitare il contatto diretto tra la cute e l’utensile acceso o con la colla termo fusibile liquida. Indossare protezioni oculari. Indossare guanti. 7 ASSEMBLAGGIO

7.1 Assemblaggio della staffa di supporto (11)

Inserire una delle estremità della staffa di supporto (11) in uno dei sostegni (12) Tirare l’altra estremità della staffa di supporto e inserirla nel sostegno

7.2 Installazione dell'ugello

Avvitare a fine corsa l’ugello (1) sulla parte anteriore dell’utensile. Quando si avvita l’ugello assicurarsi che sia posizionato correttamente. 8 FUNZIONAMENTO

8.1 Inserimento degli stick di colla a caldo termo fusibile

Inserire gli stick di colla sulla parte posteriore dell’utensile nell’apertura per il caricamento degli stick di colla (3) Far scorrere in avanti lo stick di colla nel canale di riscaldamento (2)

8.2 Collegamento dell’apparecchio

L’utensile può essere utilizzato con o senza cavo di alimentazione. Quando si lavora senza il cavo di alimentazione, usare la stazione di caricamento (6) per riscaldare l’utensile.

8.2.1 Collegamento di un cavo di alimentazione

Regolare l’utensile e la staffa di supporto (11). Inserire la spina del cavo di alimentazione (13) nel jack di collegamento della stazione di caricamento (7) o della pistola elettrica per colla a caldo (9) Inserire la spina del cavo di alimentazione (13) nella presa elettrica. L’utensile si accende appena viene collegato. Non appena si attiva l’utensile la spia di controllo rossa (5) si accende.POWX146 IT Copyright © 2021 VARO P a g . | 7 www.varo.com

8.2.2 Spegnimento dell’apparecchio

Estrarre la spina di alimentazione dalla presa elettrica Non appena si spegne l’utensile la spia di controllo rossa (5) si spegne a sua volta.

8.2.3 Preparazione del punto da incollare

La temperatura dei pezzi da incollare e quella ambiente devono essere comprese tra i +5°C e i +50°C Pulire tutti i punti da incollare. Dopo l'operazione di pulizia, verificare che i punti da incollare siano puliti, asciutti e sgrassati. Rendere ruvide le superfici lisce.

8.2.4 Tecniche di incollaggio

Per incollare diversi materiali in modo ottimale si consigliano le due seguenti tecniche di incollaggio: Per materiali flessibili, per esempio tessuti, tracciare con la colla delle righe a zigzag. Per tutti gli altri tipi di materiali applicare dei punti di colla. Dopo aver applicato la colla su entrambi i lati dei componenti, premerli immediatamente l’uno contro l’altro per circa 30 secondi. Continuare ad applicare pressione su tutti i punti incollati per altri cinque minuti, tenendoli per esempio sotto un peso.

8.3 Come lavorare con il cavo di alimentazione

Se si desidera incollare più punti in successione, lavorare con il cavo di alimentazione. Regolare l’utensile e la staffa di supporto (11). Collegare la pistola all’alimentazione e farla riscaldare per almeno 5 minuti. Tirare il grilletto in direzione dell'impugnatura (4) per spingere lo stick di colla termo fusibile nel canale di riscaldamento e spingere il flusso di colla liquida attraverso l'ugello. Incollare i componenti desiderati.

8.4 Lavorare senza il cavo di alimentazione

Lavorare senza il cavo di alimentazione se... - si desidera incollare un solo punto o pochi punti - si intende eseguire procedure di incollaggio complesse che richiedono lo spegnimento dell’apparecchio tra una f ase di lavorazione e l'altra. Posizionare l’utensile nella stazione di caricamento (6). Accertarsi che l’ugello sia posizionato con precisione sul vassoio antigoccia (8) Collegare la stazione di caricamento (6) e attendere che l’utensile si riscaldi per almeno 5 minuti. Adesso il dispositivo è pronto per l’uso Quando si può osservare che la colla termo fusibile non è sufficientemente fluida, reinserire l’utensile nella stazione di caricamento (6) e farlo riscaldare nuovamente.

8.5 Sostituzione dell’ugello

Pericolo di ustioni! La colla termo fusibile e l’ugello raggiungono temperature fino a 200°C. Prima di sostituire l’ugello, spegnere l’utensile e attendere che si raffreddi per circa 20-30 minuti. Estrarre la spina di alimentazione. Svitare l’ugello (1) sulla parte anteriore dell'utensilePOWX146 IT Copyright © 2021 VARO P a g . | 8 www.varo.com Se non si riesce a svitare manualmente l’ugello: Rimuovere il tappino in gomma dall’ugello e svitarlo. Avvitare un altro ugello (1) nell’apposita sede filettata fino a fine corsa. Quando si avvita l’ugello assicurarsi che sia posizionato correttamente.

9 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

Tenere pulite le griglie di ventilazione dell’apparecchio per prevenirne il surriscaldamento. Pulire regolarmente l’alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso. Mantenere le aperture di ventilazione libere da polvere e sporcizia. Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica. L’utensile non deve venire a contatto con liquidi. L’eventuale penetrazione di liquidi all’interno dell’utensile potrebbe causare un cortocircuito che potrebbe far incendiare l'utensile. Rimuovere la spina di alimentazione prima di procedere alla pulizia dell’utensile. Far raffreddare completamente l’utensile prima di pulirlo. Quando si rimuove l'utensile dalla stazione di caricamento, la parte anteriore deve essere tirata attentamente verso l'alto. Diversamente la stazione di caricamento potrebbe danneggiarsi e il vassoio antigoccia potrebbe staccarsi. Dopo aver pulito l'apparecchio, reinserire il vassoio antigoccia nell'apposito alloggiamento e ricollegare il complessivo alla stazione di caricamento facendolo scattare in posizione nella sua staffa.

9.2 Pulizia dell’ugello

Rimuovere la colla calda in eccesso con un oggetto appuntito, oppure mettere esclusivamente l'ugello in acqua calda, in modo che i residui di colla possano ammorbidirsi per poi essere rimossi manualmente. 10 DATI TECNICI Tensione / Frequenza 220-240V / 50Hz Uscita 25W (500W) 11 UFFICIO ASSISTENZA Gli interruttori guasti devono essere sostituiti dal nostro Servizio Assistenza. Se il cavo di allacciamento (oppure la spina) è danneggiato, sostituirlo con un altro reperibile presso il nostro Servizio Assistenza. La sostituzione del cavo di allacciamento deve essere eseguita solo dal nostro Servizio Assistenza (vedere l’elenc o dei Centri in ultima pagina) o da personale qualificato (elettrotecnici).POWX146 IT Copyright © 2021 VARO P a g . | 9 www.varo.com 12 CONSERVAZIONE Pulire con cura tutto l'apparecchio e i suoi accessori. Riporre l'apparecchio in posizione stabile e sicura, in un luogo fresco e asciutto fuori dalla portata dei bambini, evitando temperature eccessivamente alte o basse. Proteggerlo dall'esposizione diretta alla luce del sole. Se possibile conservarlo in un luogo buio. Non riporlo in sacchi di plastica per evitare accumuli di umidità. Prima di riporre la pistola per colla a caldo, accertarsi che l’utensile si sia raffreddato completamente. Non appendere l’utensile per il cavo di alimentazione.

13 ELIMINAZIONE DI ERRORI

L’utensile non si accende. La spina di alimentazione non è stata inserita nella presa di corrente. Inserire la spina di alimentazione nella presa di corrente. Il cavo di alimentazione è difettoso. Far sostituire il cavo di alimentazione da un servizio assitenza qualificato. L’utensile si surriscalda Farlo raffreddare alcuni minuti e poi riaccenderlo L’ugello rimane storto nella sede filettata L’ugello è incastrato. Rimuovere l’ugello e reinserirlo correttamente nella sua sede filettata. La colla termo fusibile non è sufficientemente fluida Non è stata scaldata a sufficienza. Far riscaldare più a lungo l’utensile. Far controllare l’utensile da un servizio assistenza qualificato.POWX146 IT Copyright © 2021 VARO P a g . | 10 www.varo.com 14 GARANZIA Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore. La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto. Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme. Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio. Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Pow erplus tools. Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90. Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta. Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico. Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva. L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo. I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV. Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.). Conservare lo scontrino come prova della data d’acquisto. L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 15 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.POWX146 IT Copyright © 2021 VARO P a g . | 11 www.varo.com

16 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio Pistola per colla a caldo Marchio : PowerPlus Numero articolo POWX146 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma); 2011/65/EU 2014/30/EU 2014/35/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma); EN60335-1 : 2012 EN60335-2-45 : 2002 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Ludo Mertens Regulatory Affairs – Compliance Manager 10/05/2021, Lier - BelgiumPOWX146 PT Copyright © 2021 VARO P á g ina | 1 www.varo.com 1 APLICAÇÃO.............................................................................. 3
