GEBRUIKSAANWIJZING POWX146 PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ...................... 5

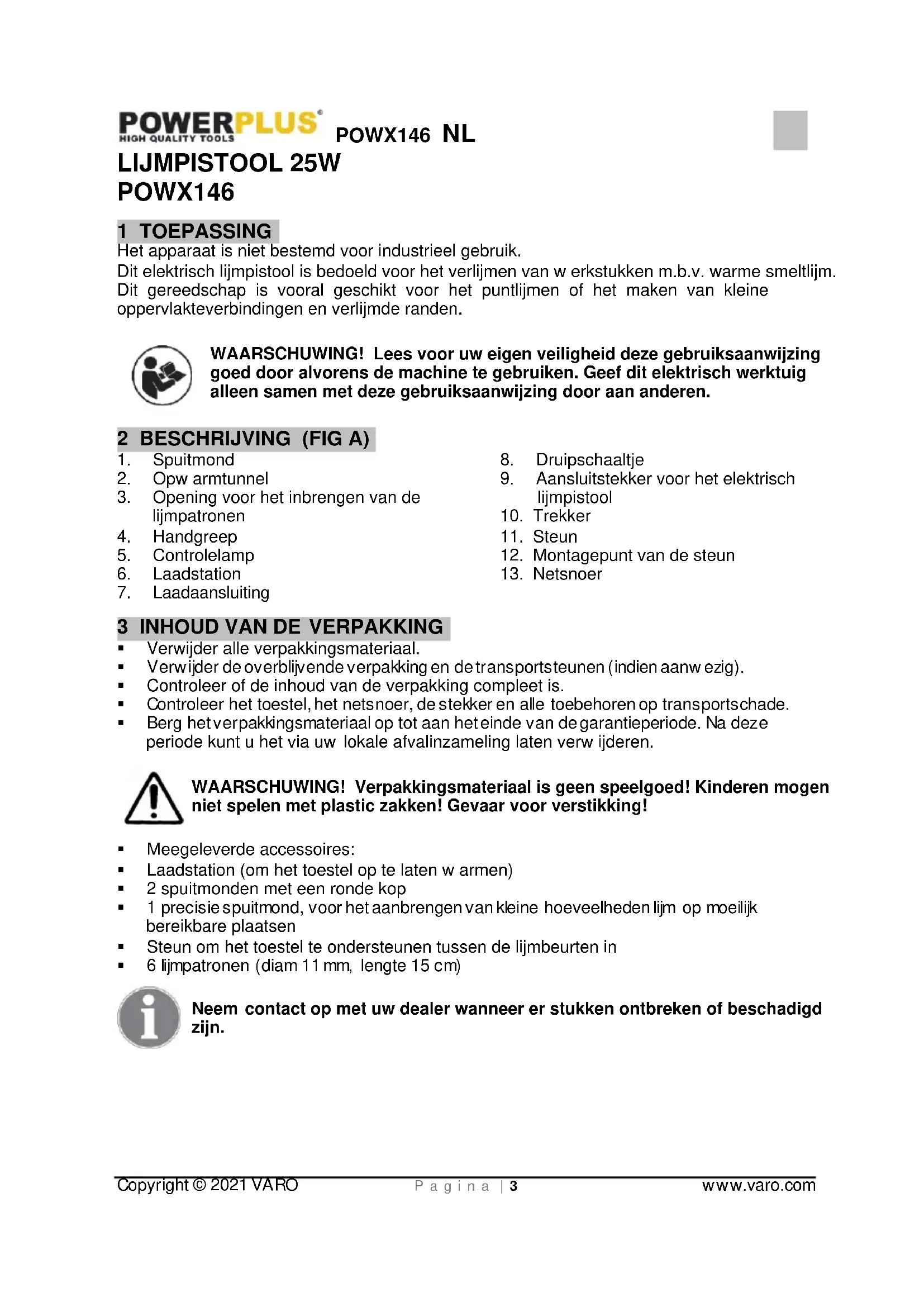

Copyright © 2021 VARO P a g i n a | 3 www.varo.com LIJMPISTOOL 25W POWX146 1 TOEPASSING Het apparaat is niet bestemd voor industrieel gebruik. Dit elektrisch lijmpistool is bedoeld voor het verlijmen van w erkstukken m.b.v. warme smeltlijm. Dit gereedschap is vooral geschikt voor het puntlijmen of het maken van kleine oppervlakteverbindingen en verlijmde randen. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG A)

3. Opening voor het inbrengen van de

9. Aansluitstekker voor het elektrisch

Verwijder alle verpakkingsmateriaal. Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig). Controleer of de inhoud van de verpakking compleet is. Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade. Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verw ijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! Meegeleverde accessoires: Laadstation (om het toestel op te laten w armen) 2 spuitmonden met een ronde kop 1 precisie spuitmond, voor het aanbrengen van kleine hoeveelheden lijm op moeilijk bereikbare plaatsen Steun om het toestel te ondersteunen tussen de lijmbeurten in 6 lijmpatronen (diam 11 mm, lengte 15 cm) Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.POWX146 NL Copyright © 2021 VARO P a g i n a | 4 www.varo.com

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine w orden de volgende symbolen gebruikt:

Lees de handleiding vóór u het toestel gebruikt.

Wijst op gevaar voor verwondingen of schade aan het toestel.

Isolatieklasse II – Het toestel is dubbelgeïsoleerd; een aardingsgeleider is hierdoor niet nodig. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

Hou de w erkplaats proper en opgeruimd. Wanorde en een slecht verlichte w erkplaats kunnen tot ongevallen leiden. Gebruik het apparaat niet in een omgeving w aarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden. Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje. De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele w ijze w orden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken w anneer uw lichaam geaard is. Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken. Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken. Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok. Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.POWX146 NL Copyright © 2021 VARO P a g i n a | 5 www.varo.com

5.3 Veiligheid van personen

Wees aandachtig. Let op w at u doet en ga verstandig aan het w erk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden. Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verw ondingen afnemen. Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden. Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verw ondingen leiden. Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverw achte situatie beter onder controle houden. Draag gepaste kleding. Draag geen w ijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bew egende delen. Losse kleren, sieraden en lange haren kunnen door bew egende delen w orden gegrepen. Als er stofafzuig- en stofopvanginrichtingen kunnen w orden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist w orden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat w erkt u beter en veiliger in het opgegeven vermogensbereik. Gebruik geen elektrisch apparaat w aarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan w orden in- of uitgeschakeld, is gevaarlijk en moet w orden hersteld. Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongew ild w ordt gestart. Bew aar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt. Ga zorgvuldig om met het apparaat. Controleer of de bew egende onderdelen ervan op de juiste manier w erken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen w orden veroorzaakt door slecht onderhouden elektrisch gereedschap. Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren. Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren w erkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.POWX146 NL Copyright © 2021 VARO P a g i n a | 6 www.varo.com

Laat uw apparaat uitsluitend door gekw alificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft. 6 SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN Dit gereedschap is niet bedoeld om gebruikt te w orden door personen (inclusief kinderen) die mentaal of fysisch gehandicapt zijn. Dit gereedschap is ook niet bedoeld om gebruikt te worden door personen die niet over de nodige kennis en/of ervaring beschikken, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of tenzij zij instructies hebben gekregen m.b.t. het correcte gebruik van het gereedschap. Hou kinderen in de gaten om ervoor te zorgen dat zij niet met dit gereedschap spelen. Schakel het gereedschap na het w erken altijd uit en haal de stekker uit het stopcontact. Plaats het gereedschap op zijn steun (11) totdat het volledig is afgekoeld. Bedek het gereedschap nooit w anneer het is ingeschakeld. De behuizing w armt op w anneer het gereedschap is ingeschakeld. Oververhitting van het gereedschap kan brand veroorzaken. Plaats het gereedschap altijd op zijn steun w anneer het niet w ordt gebruikt. Gevaar voor brandwonden! Het elektrisch lijmpistool en de spuitmond kunnen temperaturen tot 200 °C bereiken. Vermijd rechtstreeks contact tussen de huid en het ingeschakelde gereedschap alsook met de gesmolten en vloeibare lijm. Draag oogbescherming. Draag handschoenen. 7 ASSEMBLAGE

7.1 Monteren van de steun (11)

Stop een van de uiteinden van de steun (11) in een van de montagepunten (12). Trek de steun aan de andere kant wat open en stop dat uiteinde in het montagepunt.

7.2 Monteren van de spuitmond

Schroef de spuitmond (1) tot op het einde in de voorkant van het gereedschap. Zorg er bij het inschroeven voor dat de spuitmond juist uitgelijnd w ordt. 8 GEBRUIK

8.1 Inbrengen van smeltlijmpatronen

Breng de lijmpatronen achteraan het gereedschap in, doorheen de vulopening voor lijmpatronen (3). Schuif de lijmpatroon naar voor in de opw armtunnel (2).

8.2 Aansluiten van het gereedschap

Dit gereedschap kan zow el met als zonder het netsnoer w orden gebruikt. Gebruik het laadstation (6) om het gereedschap op te w armen wanneer u zonder het netsnoer w erkt.

8.2.1 Aansluiten van het netsnoer

Stel het gereedschap en zijn steun (11) in.POWX146 NL Copyright © 2021 VARO P a g i n a | 7 www.varo.com Stop de kant van het netsnoer (13) die bedoeld is voor het gereedschap in de aansluiting van het laadstation (7) of in het elektrisch lijmpistool (9). Stop de netstekker van het netsnoer (13) in het stopcontact. Het toestel schakelt in zodra het op het net w ordt aangesloten. Zodra het toestel inschakelt zal het rode controlelampje (5) oplichten.

8.2.2 Het gereedschap uitschakelen

Haal de stekker uit het stopcontact. Zodra het gereedschap is uitgeschakeld zal het controlelampje (5) doven.

8.2.3 Voorbereiden van de te verlijmen plaatsen

De temperatuur van de te verlijmen stukken en de omgevingstemperatuur moeten in het bereik van +5° C tot +50° C liggen. Reinig alle plaatsen w aar u gaat lijmen. Controleer na het reinigen of deze plaatsen proper, droog en vetvrij zijn. Ruw gladde oppervlakken op.

8.2.4 Lijmtechnieken

Om verschillende materialen op een optimale manier aan elkaar vast te maken door te lijmen, w orden de twee volgende lijmtechnieken aanbevolen: Lijm in een zig-zag patroon voor flexibele materialen zoals textiel. Andere materialen kunt u puntlijmen. Breng op de beide te verlijmen kanten van de w erkstukken lijm aan en duw dan de tw ee kanten onmiddellijk samen gedurende ongeveer 30 seconden. Blijf op alle verlijmingspunten druk uitoefenen gedurende nog eens 5 vijf minuten, bijvoorbeeld door er een gewicht op te leggen.

8.3 Werken met het netsnoer

Werk met het netsnoer w anneer u verschillende punten na elkaar wil verlijmen. Zet het gereedschap op zijn steun (11). Sluit uw lijmpistool aan op het net en laat het minstens 5 minuten opw armen. Trek de trekker naar de handgreep (4) toe om de smeltlijmpatroon verder in de opwarmtunnel te duw en en om de vloeibare lijm doorheen de spuitmond te persen. Verlijm de w erkstukken.

8.4 Werken zonder netsnoer

Werk zonder netsnoer w anneer: - u slechts een of enkele plaatsen w il lijmen - u van plan bent om ingew ikkelde lijmhandelingen uit te voeren die vereisen dat het gereedschap in de tussentijd w ordt uitgeschakeld. Plaats het gereedschap in het laadstation (6). Zorg ervoor dat de spuitmond precies boven het druipschaaltje (8) staat. Sluit het laadstation (6) aan en laat het gereedschap gedurende maximaal 5 minuten opwarmen. Het toestel is gebruiksklaar. . Stop het gereedschap terug in het laadstation (6) en laat het nog w at opwarmen van zodra de smeltlijm niet langer meer vloeibaar genoeg is.POWX146 NL Copyright © 2021 VARO P a g i n a | 8 www.varo.com

8.5 Vervangen van de spuitmond

Gevaar voor brandwonden! De warme smeltlijm en de spuitmond kunnen temperaturen tot 200 °C bereiken. Vóór u de spuitmond wisselt, moet u het gereedschap uitschakelen en het ongeveer 20 tot 30 minuten laten afkoelen. Haal de stekker uit het stopcontact. Schroef de spuitmond (1) aan de voorkant van het gereedschap los. Wanneer u de spuitmond niet met de hand kunt losschroeven: verw ijder de rubberen kap van de spuitmond en schroef de spuitmond los. Schroef een andere spuitmond (1) tot het eindpunt in de schroefdraad. Zorg er bij het inschroeven van de spuitmond voor dat hij correct uitgelijnd w ordt.

9 REINIGING EN ONDERHOUD

Opgelet ! Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

Hou de ventilatiesleuven van het toestel proper om oververhitting te vermijden. Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik. Houd de ventilatiesleuven vrij van stof en vuil. Als het vuil niet verwijderd kan w orden, gebruik dan een zachte doek bevochtigd met zeepw ater. Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen kunnen de plastic onderdelen beschadigen. Het gereedschap mag niet in contact komen met vloeistoffen. Een vloeistof die in het gereedschap binnendringt kan een kortsluiting veroorzaken en het gereedschap in brand laten vliegen. Haal de stekker uit het stopcontact vóór u begint het gereedschap te reinigen. Laat het volledig afkoelen vóór u begint met het reinigen. Wanneer u het gereedschap uit het laadstation neemt, moet de voorkant voorzichtig naar boven w orden getrokken, anders is het mogelijk dat het laadstation beschadigd w ordt en dat het druipschaaltje los komt. Wanneer u klaar bent met reinigen, stop dan het druipschaaltje terug in de daarvoor voorziene opening en maak het geheel terug vast aan het laadstation door het in de houder te klikken.

9.2 Reinigen van de spuitmond

Verwijder koude overtollige lijm met een scherp voorwerp of duw enkel de spuitmond in w arm w ater onder zodat de lijmresten zacht w orden en met de hand verw ijderd kunnen w orden.POWX146 NL Copyright © 2021 VARO P a g i n a | 9 www.varo.com 10 TECHNISCHE GEGEVENS Spanning / frequentie 220-240V / 50Hz Vermogen 25W (500W) 11 SERVICEDIENST Beschadigde schakelaars moeten in de werkplaats van onze klantendienst hersteld w orden. Wanneer de voedingskabel (of de stekker) beschadigd is, moet hij w orden vervangen door een specifieke voedingskabel, die bij onze klantendienst (serviceafdeling - zie laatste pagina) verkrijgbaar is. Het vervangen van de voedingskabel mag uitsluitend worden uitgevoerd door onze klantendienst (serviceafdeling - zie laatste pagina) of een gekw alificeerde persoon (een vakman op het vlak van elektriciteit). 12 OPSLAG Reinig zorgvuldig de gehele machine en het toebehoren. Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen. Bescherm de machine tegen direct invallend licht. Bew aar ze, indien mogelijk, op een donkere plaats. Bew aar de machine niet in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt. Zorg ervoor dat het gereedschap volledig is afgekoeld vóór u het wegbergt. Hang het toestel niet op aan zijn netsnoer. 13 PROBLEEMOPLOSSING Gereedschap schakelt niet in. De stekker zit niet in het stopcontact. Stop de stekker in het stopcontact. Netsnoer is defect. Laat het netsnoer door een erkend servicecenter vervangen. Het gereedschap is oververhit. Laat het gereedschap een paar minuten afkoelen en schakel het dan opnieuw in. De spuitmond zit scheef in de schroefdraad. De spuitmond zit klem. > Verw ijder de spuitmond en plaats hem op de juiste manier in de schroefdraad.

De smeltlijm is niet vloeibaar genoeg. De lijm is niet voldoende opgewarmd. Laat het gereedschap langer opwarmen. Laat het gereedschap door een erkend servicecenter controleren.POWX146 NL Copyright © 2021 VARO P a g i n a | 10 www.varo.com 14 GARANTIE Dit product is gew aarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper. Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten. Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik. Wij w ijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel w elke het gevolg is van onjuist gebruik van het toestel. Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Pow erplus gereedschappen. Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90. Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen w erd. Tevens kan geen aanspraak gemaakt w orden op de garantie w anneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting. Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedw illige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden w aarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief. De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuw e garantieperiode in geval van een vervanging van het toestel. Toestellen of onderdelen die onder w aarborg vervangen werden, worden daardoor eigendom van Varo NV. We behouden ons het recht voor om elke garantieclaim te w eigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...). Uw aankoopbon moet w orden bewaard als bewijs van de aankoopdatum. Uw gereedschap moet als geheel naar uw dealer w orden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 15 MILIEU Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke w ijze. Het elektrische afval mag niet op dezelfde manier behandeld w orden dan het gew one huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verw erking.POWX146 NL Copyright © 2021 VARO P a g i n a | 11 www.varo.com 16 CONFORMITEITSVERKLARING VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product : Lijmpistool Handelsmerk : POWERplus Model :POWX146 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun w ijzigingen tot op de datum van ondertekening); 2011/65/EU 2014/30/EU 2014/35/EU Europese geharmoniseerde normen (inclusief, indien van toepassing, hun w ijzigingen tot op de datum van ondertekening); EN60335-1 : 2012 EN60335-2-45 : 2002 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ondergetekende handelt in opdracht van de bedrijfsleider, Ludo Mertens Regelgevings- en compliancemanager 10/05/2021, Lier - BelgiumPOWX146 FR Copyright © 2021 VARO P a g e | 1 www.varo.com 1 UTILISATION ............................................................................ 3
