BRUKSANVISNING POWX1331LI PowerPlus

POWX1331LI 1 BRUKSOMRÅDE Avhengig av tilbehøret som monteres på dette verktøyet, er det beregnet på å tørrslipe små flater og på å sage, skrape, Polere, raspe, kutte og separere. ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med. 2 BESKRIVELSE (FIG. A – FIG. 5)

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

Ikke utsett lader og batteripakke for vann.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.POWX1331LI NO Copyright © 2017 VARO Pagina | 5 www.varo.com

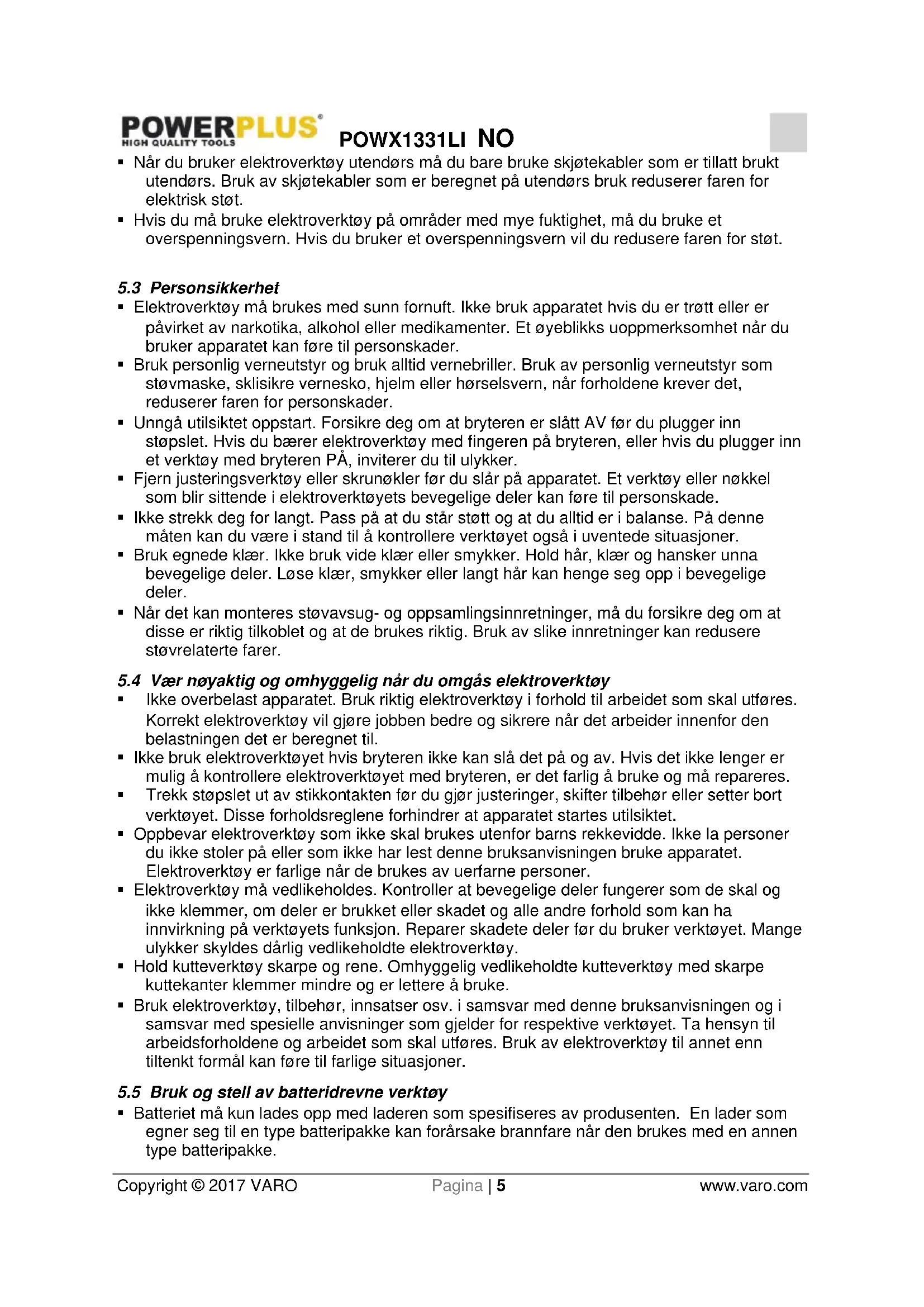

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Bruk og stell av batteridrevne verktøy

• Batteriet må kun lades opp med laderen som spesifiseres av produsenten. En lader som egner seg til en type batteripakke kan forårsake brannfare når den brukes med en annen type batteripakke.POWX1331LI NO Copyright © 2017 VARO Pagina | 6 www.varo.com

• Elektriske verktøy må kun brukes med spesifiserte batteripakker. Bruk av andre batteripakker kan føre til fare for brann og skader.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 MASKINAVHENGIG SIKKERHETSINFORMASJON

• Bruk elektroverktøyet kun til tørrsliping. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

• Hold hendene unna sagområdet. Ikke grip under arbeidsstykket. Ved kontakt med sagbladet er det fare for skader.

• Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.

• Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender.

• Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.

• Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere.

• Unngå en uvilkårlig innkopling. Forviss deg om at på-/av-bryteren er i utkoplet posisjon før du setter inn et batteri. Hvis du bærer elektroverktøyet med fingeren på på-/av-bryteren eller setter batteriet inn i et innkoplet elektroverktøy kan det føre til uhell.

• Batteriet må ikke åpnes. Det er fare for kortslutning. Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, og ild. Det er fare for eksplosjoner.

• Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.

• Ved defekt batteri kan det lekke ut væske som fukter gjenstander i nærheten. Sjekk de aktuelle delene. Rengjør disse eller bytt dem eventuelt ut.

• Bruk batteriet kun i kombinasjon med el-verktøyet. Kun slik beskyttes batteriet mot farlig overbelastning.

• Bruk vernehansker ved utskifting av innsatsverktøyene. Innsatsverktøy blir varme ved bruk over lengre tid.

• Skrap ikke fuktede materialer (f.eks. tapet) og ikke på fuktig undergrunn. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

• Flaten som skal bearbeides må ikke behandles med løsemiddelholdig væske. Ved oppvarming av arbeidsmaterialene ved skraping kan det oppstå giftige damper.

• Vær spesielt forsiktig ved bruk av skraperen. Verktøyet er svært skarpt, det er fare for skader.

• Forsøk aldri å åpne dem, uansett grunn.

• Når du skal kaste batterier må du følge instruksjonene i avsnittet "Beskytte miljøet".

• Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

• Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ild, da dette kan føre til eksplosjon og/eller intens ildutvikling.

• Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger: Tørk forsiktig av væsken med en klut. Unngå hudkontakt. Ved hud- eller øyekontakt må du følge instruksjonene nedenfor: ✓ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik. ✓ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege. Brannfare! Unngå å kortslutte polene på en løst batteri. Batterier må ikke brennes.

• Forsøk aldri å lade opp vanlige engangsbatterier.

• Laderen må ikke åpnes.

• Ikke stikk objekter i laderen.

• Laderen er kun beregnet på innendørs bruk. 8 MONTERING ADVARSEL: Kontroller alltid at forsynt spenning stemmer overens med nominell spenning på typeskiltet. Ta det elektriske verktøyet ut av pakningen. Ikke koble verktøyet til strøm før etter at det er montert.

8.1 Montere slipeplate/sagblad/spatel (Fig. 1)

ADVARSEL: Før montering og justering må støpslet alltid trekkes ut av stikkontakten. Vær forsiktig med skarpe verktøy som spatler, sagblader eller kutteblader.

• Løsne klemmeplaten (b) ved å åpne hurtigspaken (1) helt opp.

• Hold åpningen på hurtigsagbladet, slipeplaten eller spatelen mot spindelen mellom dekselklemmen (a) og klemmeplaten (b) og skyv verktøyet inn og på plass på festepinnene (c).

• Lukk hurtigspaken (1) i låst stilling som vist i Fig. 1.

• Fjern verktøyet i motsatt rekkefølge.POWX1331LI NO Copyright © 2017 VARO Pagina | 8 www.varo.com ADVARSEL: Dette verktøyet bruker spesielle hurtigverktøy. Ikke bruk verktøy som ikke er beregnet på maskinen.

ADVARSEL: Kontroller at det påmonterte verktøyet sitter godt festet. Feilaktig eller dårlig festet verktøy kan løsne under bruk og utgjøre en fare.

8.2 Montere/skifte slipepapir (Fig. 2)

Med hurtig krok- og utløsersystem.

• Plasser slipepapiret og trykk det på for hånd.

• Press slipepapiret på plass ved å gi det et kort og bestemt trykk mot slipeplatens overflate, og slå verktøyet på. Dette sørger for godt feste og hindrer for tidlig slitasje.

Batteripakken til leveres med lav spenning for å unngå mulige problemer. Du må lade den opp før bruk. Merk: Batterier vil ikke nå full ladning første gangen de lades opp. Det tar flere sykluser (boring/skruing etterfulgt av opplading) for at de skal bli fulladet. Batterier skal kun lades innendørs. Batteriet som leveres er ikke fulladet. Derfor må verktøyet lades opp 7 timer før første gangs bruk. Etter første ladning skal verktøyet kunne fullades på 1-1,5 timer ved normal bruk. Batteripakken blir litt varm under ladningen. Dette er normalt og indikerer ikke noe problem. Ikke plasser laderen på et sted med ekstrem varme eller kulde. Det beste er vanlig romtemperatur. Ladeindikasjoner: Adapteren (c) har en diodelampe. (Se Fig. 4)

3. Når batteriet er fulladet vil strømlampen (c) skifte fra rødt til grønt lys til laderen kobles fra

strømnettet. MERK: Hvis batteriet ikke passer riktig, må det kobles fra og du må sjekke om batteripakken er av riktig modell for denne laderen, som vist i spesifikasjonsdiagrammet. Ikke lad opp noen annen batteripakke, heller ikke en batteripakke som ikke passer i laderen.

1. Sjekk laderen og batteriet ofte når de koblet til hverandre.

2. Koble laderen fra nettstrømmen og fra batteripakken når du er ferdig.

3. La batteripakken kjøles helt ned før den brukes.

4. Lader og batteripakke skal oppbevares innendørs, utenfor barnas rekkevidde.POWX1331LI NO

Copyright © 2017 VARO Pagina | 9 www.varo.com MERK: Hvis batteriet er varmt etter langvarig bruk av verktøyet, må du la det kjøles ned til romtemperatur før det lades. Dette vil forlenge batteriets levetid.

9.2 Installere og fjerne batteriet (Fig. 3)

ADVARSEL: Før du gjør justeringer, må du påse at multiverktøyet er slått av. 1 Hold multiverktøyet med én hånd og batteripakken (6) med den andre. 2 Installere: Trekk og skyv batteripakken inn i batteriåpningen. Påse at låsen (5) på begge sider av batteriet smekker på plass og at batteriet er festet før du begynner å bruke verktøyet. 3 Fjerne: Bruk tommelen og fingrene, trykk inn batterilåsene og trekk batteripakken av samtidig.

9.3 Hastighetsjustering (Fig. 3)

Verktøyet kan justeres til 6 forskjellige hastigheter. Posisjonen "1" indikerer laveste hastighet, mens "6" indikere høyeste hastighet. Du justerer hastigheten ved å dreie hastighetsvelgeren (8) fra posisjon "1" til "6". Operatøren må kanskje variere hastigheten for å oppnå best mulig resultat.

9.4.1 Valg av innsatsverktøy

Tilbehør (Fig. 5) Materiale A: 3,0 cm sagblad Trematerialer, plast, metall, gips og andre myke materialer. B: 3,2 cm sagblad Trematerialer, plast, metall, gips og andre myke materialer. C: 2,0 cm sagblad Trematerialer, plast, metall, gips og andre myke materialer. D: 1,0 cm sagblad Trematerialer, plast, metall, gips og andre myke materialer. E: 9,0 cm segmentblad Trematerialer, plast, metall, gips og andre myke materialer. F: 3,0 cm skrapeblad Egner seg for fjerning av maling og tepper. G: 9,0 cm karbid segmentblad Kutter spor i tørrmur, mørtel, lettbetong og lignende materialer. H: Trekantet slipepute Slipepute for slipepapir av størrelse 90x90x90. I: Trekantet slipepapir Slipepapir med ulik kornstørrelse:

Slipemengden og slipebildet bestemmes vesentlig med valget av slipeskive, forhåndsinnstilt svingtallstrinn og presstrykket. Kun feilfrie slipeskiver gir bra slipeeffekt og skåner elektroverktøyet. Pass på jevnt presstrykk, for å øke levetiden til slipeskivene. En stor øking av presstrykket fører ikke til en høyere slipeeffekt, men til en sterkere slitasje av elektroverktøyet og slipeskiven. Til en punkt-nøyaktig sliping av hjørner, kanter og områder som er vanskelig tilgjengelige kan du også arbeide med spissen eller en kant på slipesålen. Ved punktuell sliping kan slipeskiven varmes sterkt opp. Reduser svingtallet og la slipeskiven avkjøles med jevne mellomrom. En slipeskive som ble brukt til bearbeidelse av metall, må ikke lenger brukes til andre materialer.

Velg et høyt svingtalltrinn til skraping. Arbeid på en myk undergrunn (f.eks. tre) i flat vinkel og med lite presstrykk. Sparkelen kan ellers skjære inn i undergrunnen.

10 RENGJØRING OG VEDLIKEHOLD

Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.

• Sørg for at ventilasjonssporene er fri for støv og skitt.

Nominell ladestrøm ut 21,4VDC, 1.3AMAX 12 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 81 dB(A) Lydeffektnivå LwA 92 dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). Vibrasjon aw 9,6 m/s² K = 1,5 m/s² 13 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for PowerPlus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
