POWX1331LI - Monitoimityökalut PowerPlus - Ilmainen käyttöohje ja opas

Brändi	PowerPlus
Malli	POWX1331LI
Tuotetyyppi	Langaton monitoimityökalu (sahaus, hionta, kaavinta, rapsutus)
Virtalähde	Litiumioniakku 18 V, 1 300 mAh (kenno INR18650E)
Laturi	Syöttö 100-240 VAC, 25 W; lähtö 21,4 VDC, 1,3 A max; latausaika 1 h
Mukana toimitettavien akkujen määrä	2
Käyntinopeus	5 000 – 19 000 min⁻¹, säädettävissä 6 asentoon
Mukana tulevat tarvikkeet	Kolmiohiomalevy, hiomakärki, sahanterät (4 kokoa), segmentit (puulle ja karbidille), kaavin, hiomapaperit (raekoko 120/180/240)
Päätoiminnot	Puun, muovin, metallin, kipsilevyn sahaus; kuivahionta; maalin ja mattojen kaavinta; rapsutus
Melutaso	Äänenpainetaso LpA 81 dB(A); äänitehotaso LwA 92 dB(A)
Tärinä	aw = 9,6 m/s², K = 1,5 m/s²
Takuu	36 kuukautta (pois lukien akku, laturi, normaalista kulumisesta)
Huolto ja puhdistus	Puhdista tuuletusaukot pehmeällä liinalla; älä käytä liuottimia; irrota virtalähde ennen huoltoa
Turvallisuus	Käytä kuulosuojaimia, suojalaseja ja käsineitä; älä altista vedelle; älä avaa akkua
Varaosat ja korjattavuus	Korjaa vain valtuutetussa Powerplus-huollossa; käytä alkuperäisiä osia

Usein kysytyt kysymykset - POWX1331LI PowerPlus

Miten POWX1331LI-monitoimityökalun akku ladataan?

Kytke laturi sopivaan pistorasiaan (100-240 V). Vihreä merkkivalo syttyy. Liitä laturin pistoke akun latausliitäntään. Merkkivalo muuttuu punaiseksi latauksen aikana. Kun se palaa vihreänä, lataus on valmis. Täysi lataus kestää noin 1 tunnin. Lataa vain huoneenlämmössä (4-40 °C).

Miten akku asetetaan paikalleen tai poistetaan?

Asettaminen: liu’uta akkua koteloon, kunnes sivulukitukset napsahtavat. Varmista, ettei se liiku. Poistaminen: paina molempia lukituspainikkeita yhtä aikaa ja vedä akku ulos.

Miten vaihdan tarvikkeen (terä, hiomalevy, kaavin)?

Irrota ensin työkalu virtalähteestä (poista akku). Avaa pikalukitusvipu. Aseta tarvike ulostuloakselille kohdistaen se akseleihin. Sulje vipu lukitusasentoon. Varmista, että tarvike on kiinnitetty kunnolla ennen käyttöä.

Miten säädän työkalun nopeutta?

Käännä nopeudensäätöpyörää (työkalussa) asennosta 1 (alhaisin nopeus) asentoon 6 (korkein nopeus). Säädä nopeus materiaalin ja työn mukaan (hionta, sahaus, kaavinta).

Mitä materiaaleja tällä työkalulla voidaan sahata?

Mukana tulevilla sahanterillä voidaan sahata puuta, muovia, metallia, kipsilevyä ja muita pehmeitä materiaaleja. Käytä sopivaa terää (koot 1,0–6,35 cm sekä segmenttiterät). Tarkista, ettei sahattavassa ole nauloja tai ruuveja ennen sahausta.

Miten hionta tehdään oikein POWX1331LI:llä?

Kiinnitä hiomapaperi kolmiohiomalevyyn tai hiomakärkeen. Valitse sopiva raekoko (120, 180 tai 240). Paina tasaisesti ilman liiallista voimaa. Käytä kulmissa hiomalevyn kärkeä. Pienennä nopeutta, jos paperi kuumenee liikaa.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja ja kuulosuojaimia. Käytä käsineitä vaihtaessasi tarvikkeita. Älä työskentele kosteilla pinnoilla. Pidä kädet poissa leikkausalueelta. Varmista, että kytkin on pois päältä ennen akun asettamista.

Miten työkalua huolletaan?

Puhdista tuuletusaukot pehmeällä liinalla jokaisen käytön jälkeen ylikuumenemisen välttämiseksi. Älä koskaan käytä liuottimia (bensiini, alkoholi). Säilytä työkalu ja akku kuivassa paikassa poissa lasten ulottuvilta. Lataa akku vähintään kerran kuukaudessa.

Mitä tehdä, jos akku vuotaa?

Jos nesteitä vuotaa, vältä ihokosketusta. Pyyhi liinalla. Jos joutuu silmiin, huuhtele runsaalla vedellä 10 minuutin ajan ja hakeudu lääkäriin. Neutraloi iho miedolla hapolla (sitruunamehu tai etikka).

Mikä on takuun kesto ja mitä se kattaa?

Takuu on 36 kuukautta ostopäivästä. Se kattaa valmistus- ja materiaalivirheet, mutta ei kata akkuja, latureita, kuluvia osia (laakerit, hiilet, terät) eikä vahinkoja, jotka johtuvat virheellisestä käytöstä. Korjaukset on tehtävä valtuutetussa huollossa.

KÄYTTÖOHJE POWX1331LI PowerPlus

1 KAYTTO 3
2 KUVAUS (KUVA A - KUVA 5)
3 PAKKAUKSEN SISALTO 3
4 SYMBOLIT 4
5 YLEISET TURVALLISUUSOHJEET 4
5.1 Työskentelyalue 4
5.2 Sahkoturvallisuus 4
5.3 Henkiloturvallisuus 5
5.4 Sahkolaitteiden huolellinen kasiittely ja kayttö 5
5.5 Akkutyokalun kaytto ja houlto 6
5.6 Huolto 6
6 LAITEKOHTAISET TURVALLISUUSOHJEET 6

7.1 Akut 7
7.2 Laturi 7
8 ASENNUS 7
8.1 Hiontalevyn/ sahanterän/lastan asentaminen (kuva 1)
8.2 Hiontapaperin asennus/VAihto 8
9 KAYTTO 8
9.1 Akun lataaminen (kuva 4) 8
9.2 Akun asettaminen paikoilleen ja irrottaminen 9
9.3 Nopeudensaat0 (kuva 3) 9
9.4 Käytövinkkejä 10
9.4.1 Vaihtotyokalun valinta 10
9.4.2 Sahaus 10
9.4.3 Hionta 10
9.4.4 Kaavinta 11
10 PUHDISTUS JA HUOLTO 11
11 TEKNISET TIEDOT 11

POWERPLUS HIGH QUALITY TOOLS

POWX1331LI FI

12 MELU 11
13 TAKUU 12
14 LAITTEEN KAYTÖSTÄ POISTAMINEN 12
15 VAATIMUSTENMUKAIUSUUSVAKUUTUS 13

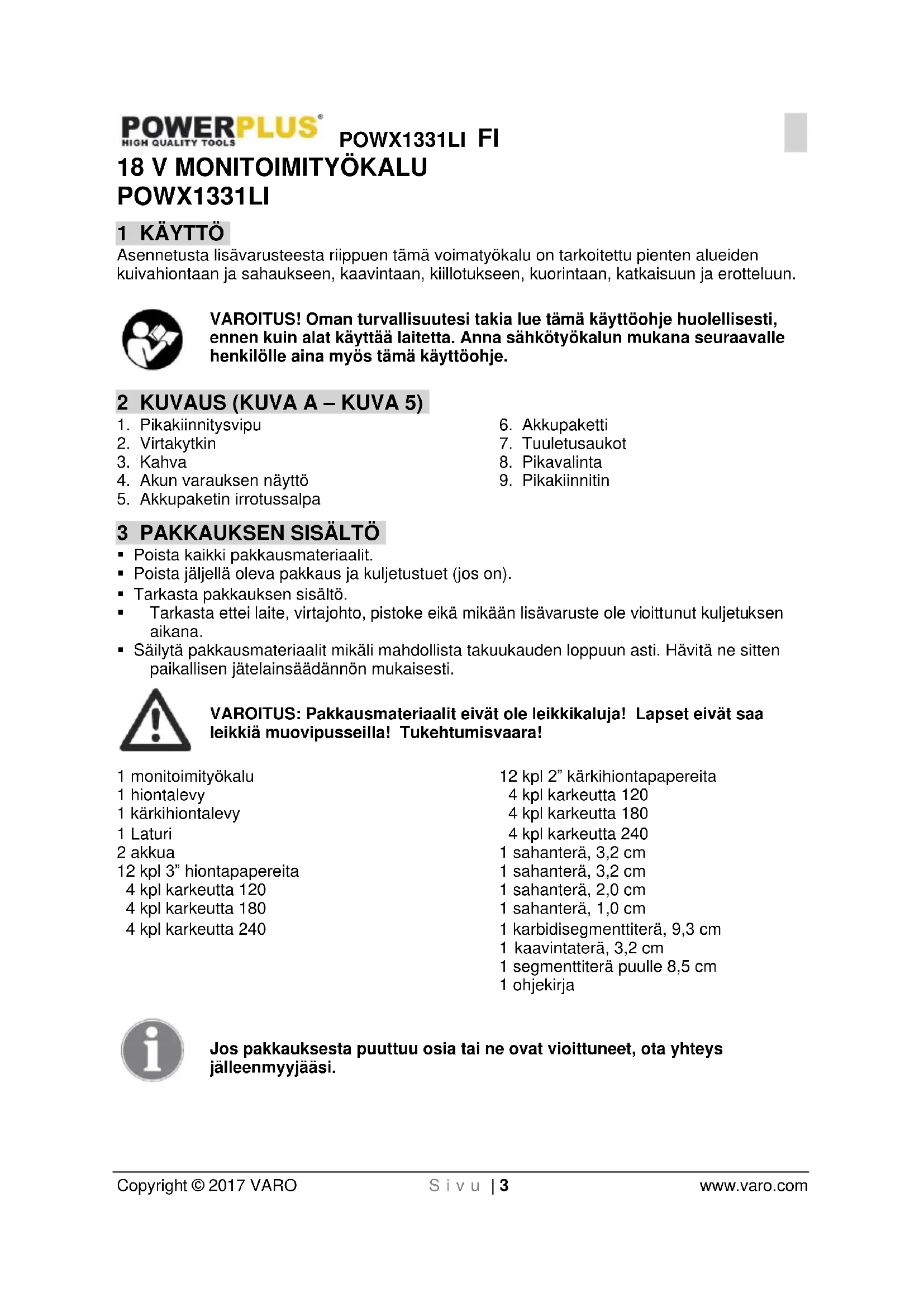

18 V MONITOIMITYÖKALUPOWX1331LI

1 KÄYTTO

Asennetusta lisävarusteesta riippuen tämä voimatyökalu on tarkoitettu pienten alueiden kuivahiontaan ja sahaukseen, kaavintaan, killotukseen, kuorintaan, katkaisuun ja erotteluun.

VAROITUS! Oman turvallisuutesi takia lue tamä kayttöohje huolellisesti, ennen kuin alat kayttäa laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myös tamä kayttöohje.

2 KUVAUS (KUVA A - KUVA 5)

1. Pikakiinnitysvipu

2. Akkupaketti

3. Virtakytkin

4. Tuuletusaukot

5. Kahva

6. Pikavalinta

7. Akun varauksen naytto

8. Pikakiinnitin

9. Akkupaketin irrotussalpa

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmaterialiaalit.
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
  Tarkasta pakkauksen sisalto.
  Tarkasta ettei laite, virtajohto, pistoke eikä mikaan lisavaruste ole viottunut kuljetuksen aikana.
• Sailytä pakkaismateriaalit mikäi mahdolista takuukauden loppuun asti. Havita ne sitten paikallisen jatelainsaadannon mukaisesti.

VAROITUS: Pakkausmaterialiaalit eivät ole leikkikaluja! Lapset eivät saa leikkä muovipusseilla! Tukehtumisvaara!

1 monitoimityokalu

12 kpl 2" kärkhiontapapereita

1 hiontalevy

4 kpi karkeutta 120

1 kärkihiontalevy

4 kpl karkeutta 180

1 Laturi

4 kpi karkeutta 240

2 akkua

1 sahantera, 3,2 cm

12 kpl 3" hiontapapereita

1 sahantera, 3,2 cm

4 kpl karkeutta 120

1 sahantera, 2,0 cm

4 kpl karkeutta 180

1 sahantera, 1,0 cm

4 kpi karkeutta 240

1 karbidisegmentiterä, 9,3 cm

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

4 SYMBOLIT

Seuraavia symboleja käytetään tassā ohjekirjassa ja/tai koneen paälla:

	Henkilö- sekä laitevahinkovaara.	CE	Voimassa olevien EU- direktiivien turvallisuusstandardien mukainen.
	Lue ohjekirja ennen käytöä.		Luokan Il kone - kaksoiseristetty - maadoitettua pistorasiaa ei tarvita (vain laturille).
MAX. 40°C	Ympäristölmpötila korkeintaan 40 °C (vain akulle).		Älä altista vedelle (laturille ja akulle).
	Käytä vain suljetuissa tiloissa (laturille ja akulle).		Ei saa polttaa (laturille ja akulle).
	Käytä kuulosuojaimia. Käytä silmäsuojaimia.		Käytä aina suojalaseja

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käytö. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vakeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tuleva käytöa varten. Sana "sahkötyokalu" tarkoittaa sahköverkloon liettävi (johdollisia) sahkötyokaluja tai akkukaytöisi (johdottomia) sahkötyokaluja.

5.1 Työskentelyalue

• Pida työskentelyalue puhtaana ja hyvin valaistuna. Epäjärkestys ja huanosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Alä kayta laitetta rajahdysherkissä ymparistössä, joissa on palavia nesteitä, kaasuja tai polya. Sahkötyokalut muodostavatkipinoita, jotka voivat sytyttäa polyn tai hóryt.

• Varmista, etta lahettyvilla ei ole lapsia eikä muita henkilöitä tyokalun kayton aikana. Keskittymisen herpaantuessa voit menettä laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina etta verkkojännite vastaa valmistuskylttin merkittyä jannitetta.
• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä kayta sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pientavät sähköiskun vaaraa.
• Välta koskemasta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesiin ja jäkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sahköiskun vaaraa.

POWX1331LI FI

• Alä kanna aläkä ripusta laitetta johdosta aläkä irrota pistolulppaa pistorasiasta johdosta vetamalla. Pidä johto kaukana lampolähteista, oljysta, teravista reunoista ja liikkuvista laitteiden osista. Vialiset ja sekaiset johdot lisävät sahköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käytö pientaä sahköiskun vaaraa.
• Ellei sahkötyokalun kaytöa kosieissa tiloissa voida välttä, kayta jäannosvirtalaitteella (RCD) suojattua virtalähdett. RCD:n kayttö vahentaa sahköiskun vaaraa.

5.3 Henkiloturvallisu

• Ole varovainen. Keskity aina työhösi ja käsittele sahkötyokalua aina järkevästi. Alä käytä laitetta, kun olet vasynyt tai huumeiden, alkoholin tai läkkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaavakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten polynaamarin, luistamattomien turbakenkien, suojakypärän tai kuulosuojainten käytö vähentä tapaturmien riskiä, kun ne on mitoitettu sahkötyokalun ominaisuksia ja käytötarkoitustavaaaviksi.
• Varmista, etta laitetta ei voi käynnistä vahingossa. Varmista, etta virtakytkin on OFF-asennossa, ennen kuin liitā pistokkeen pistorasian. Jos pidat sormea katkaisimella kantaessasi laitetta tai liitā laitteen sahköverkkoon katkaisimen ollessa paallä, tapaturmien vaara on suuri.
• Irrota saatotyokalut ja ruuvitaltat, ennen kuin kykt let laitteen paalle. Tyokalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitetynä pyorivaan laitteen osaan.
• Alä kurottaudu. Varmista, etta seisot laitetta käyttaessäti tukevalla alustalla ja etta pystyt pitämän tasapainon koko ajan. Nän pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä valjä vaatteita tai koruja työskentelyn aikana. Varmista, etta hiuksesi, vaatteesi ja kasineesi eivat paase likkuvien osien valiin. Valjät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittäa polynimuri ja keruulaite, varmista, etta ne on kiinnitety hyvin ja niitta kaytetaan oikein. Näiden laitteiden käytto pientaä polyn aiheuttamia vaaratilanteita.

5.4 Sahkolaitteiden huolellinen käsittely ja käytto

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sahkölaitetta. Sopivan tyokalun käytöllä työsenty sujuu paremmin ja turvallisemmin märiritetyllä tehoalueella.
• Alä käytä sahkölaitteita, joiden virtakytkin on vialinen. Sähkölaite, jota ei voi enää kytkea paallee tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisavarusteita tai asetat laitteen sailoo. Naiden varotoimenpiteiden ansiosta laite ei paase tahattomasti kaynnistymaan.
  Säilytä sahkölaitteet aina lasten ulottumattomissa. Äla anna sellaisten henkilöiden käyttaa laitetta, jotka eivat ole perehyneet sen käyttoen eivatkä naihin käyttoohjeisin. Sähkölaitteet ovat vaarallisia, kun niitä käyttavat kokemattomat henkilöt.
• Huolla sahkölaiteet huolellisesti. Tarkasta, etta liikkuvat laiteen osat toimivat moitteettomasti eivatkä jää juniin, etta laitteessa ei ole rikkoutuneita tai muita vialisia osia, etta ne haittaavat laiteen toimintaa. Korjauta viottuneet osat ennen laiteen käyttoa. Monet tapaturmat johtuvat puutteellisesti huolletuista sahkölaitteista.
• Pida terat teravina ja puhtaina. Huolellisesti huolletut terat, joiden leikkaavat reunat ovat teraviä, jumittavāhemmān ja niītā on helppomi kayttāa.
  Käytä sahkölaitetta, lisävarusteita, varateriä jne. näden ohjeiden mukaisesti ja siten kuin tiétyn laitetyypin käytöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuheet ja suoritettava toimenpide. Sähkölaitteiden käytö muuhun kuin maäritettyyn käytötkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Akkutyokalun kaytto ja houlto

• Lataa vain valmistajan ohjeiden mukaisella laturilla. Laturi, joka on sopiva jonkun toisentyyppisen akkuun, voi aiheuttaa tulipalon vaaran kaytettäessä toisen akun kanssa.
• Käytä voimatyökaluja vain niitta varten erityisesti tarkoitettujen akkujen kanssa. Muiden akkujen käytto voi aiheuttaa loukkaantumis- tai tulipalovaaran.
  Kun akkua ei kaytetä, pidä se etäällä muista metallikappaleista, kuten klemmareista, kolkoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineista, jotka voivat tehdä liitännän toisesta liittimestä toiseen. Akun liittimien aikaan saama oikosulku voi aiheuttaa palamisia tai tulipalon.
  Vaikeissa olosuheissa nestettä voi raskya akusta; valta kosketusta.
• Jos kosketus tapahtuu vahingossa, huuhte vedellä. Jos nestettä joutuu silmiin, hakeudu läakärin hoitoon. Akusta roiskuva;neste voi aiheuttaa arsytysta tai palamisia.

5.6 Huolto

• Korjauta laitteesi ainoastaan patevallä ammattihenkilollä, joka käyttaa vain alkuperäisia varaosia. Nain varmistat, etta laitteesi on turvallinen sitä käytettaessä.

6 LAITEKOHTAISET TURVALLISUUSOHJEET

• Käytä sahkötyokalua ainoastaan kuivaleikkaukseen. Veden tunkeutuminen sahkötyokalun sisaan kasvattaa sahköiskun riskä.
• Pidä kädet loitolla sahauskohdasta. Älä pane käsia työkappaleen alle. Sahanteräkosketettaessa on olemassa loukkaantumisvaara.
  Käytä sopivia etsintälaitteita piilossa olevien syötjohtoen paikallistamiseksi, tai kaanny paikallsen jakeluyhtion puoleen. Kosketus sahköjohtoon saattaa johtaa tulipaloon ja sahköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sahköiskuun.
• Pida työn aikana sahkötyokalua kaksin kasin ja ota tukeva seisoma-asento. Sähkötyokalua pystyy ohjaamaan varmemmin kahdella kadellä.
• Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitety työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä.
• Pida työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipoly saattaa syttyä palamaan tai rajahtaa.
  Välta käynistämästa tyokalua turhaan. Ennen kuin asetat akun paikalleen tyokaluun, katso, etta paakytkin (ON/OFF) on kytketty pois paälta. Jos tyokalua kuljetetaan mukana niin, etta se roikkuu paakytkimen varassa tai jos akku asetetaan paikalleen virran ollessa paallä, seurauksena voi olla tyotapaturma.
• Alä avaa akkua. On olemassa oikosulun vaara. Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta ja tulelta. Syntyy rajahdysvaara.
• Jos akku vauroituu tai sitä käytetään asiaankuulumattomalla ravall, saattaa siitapurkautua hoyryj. Tuuleta raikkaalla ilmalla ja hakeudu laakärin luo, jos ilmenee haittoja.Hoyryt voivat arsyttä hengitystiehyeita.
  Vialisesta akusta voi vuotaa nestettä, joka kosuttaa viereisiä esineita. Tarkista kastuneet osat. Puhdista tai vaihda ne tarvittaessa.
• Käytä akkua ainoastaan yhdessä sahkötyokalusi kanssa. Vain taten suojaat akkusi vaaralliselta ylikuormitukselta.
• Käytä suojakäsineita, kun vaihdat vaihtotyökaluja. Vaihtotyökalut lampenevat pidemmässä käytössa.
• Alä kaavi kostutetuja materiaaleja (esim. tapetteja) eikä kostealla alustalla. Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskä.
• Alä käsittele työstettä vää pintaa liotinpitoisilla nesteillä. Materiaalien lammetessä kaavinnassa, saattaa syntyä myrkyllisiä hóryjä.
• Ole erityisen varovainen kaavinta käyttaessä. Tyokalu on erittän tervä, on olemassa loukkaantumisvaara.

• Alä yritä koskaan mistään syystä avata.

• Alä varastoi tiloissa, joissa lampötila voi ylittää 40 °C.

Lataa vain 4^ - 40^ ymparistolampotilassa.

Lataa vain kayttäen tyokalun mukana tulevaa laturia.

• Akkuja havitettaessa noudata kohdassa "Ympariston suojeleminen"annettuja ohjeita.

• Alä aiheuta oikosulkuja. Jos liitäntä tehdään positivisen (+) ja negatiivisen (-) liittimen valillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulku ja voimakas virta saa aikaan lammön kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.

• Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100^ , tiivisteet ja eristeet ja muut muovikkomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lammon kehittymista ja aiheuttaa halkeamia tai tulipalon. Ålå myöskän havitta akkuja polttamalla. Siitä voi olla seurauksena rajähdys ja/taivakava palaminen.

• Aärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun paällä, toimi seuraavasti:

• Pyyhi;neste pois huolellisesti pyyhkeell. Valtihokosketusta.

• Iho-tai silmakosketuksessa noudata alla olevia ohjeita:

✓ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla.
✓ Silmakosketuksessa huuhte huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu läärinhoitoon.

Tulipalon vaara! Välta oikosulkua irrotetun akun liitännöissä. Akkua ei saa polittaa.

7.2 Laturi

• Käytä vain työkalun mukana tulevaa laturia akun lataukseen
• Alä yritä koskaan ladata ei ladattavia akkuja.
  Vaihdata vialiset johdot valittomasti.
• Alà altista vedelle.
• Alä avaa laturia.
• Alà lāvista laturia.
• Laturi on tarkoitetu vain sisakayttoon.

8 ASENNUS

VAROITUS: Tarkista aina, etta virtalähteen virran jännite vastaa nimikilvessä mainittua jännitetta. Poista sahkötyokalu pakkauksestaan. Älä kytke sita sahköverkkoon ennen kokoamista.

8.1 Hiontalevyn/ sahanterän/lastan asentaminen (kuva 1)

VAROITUS: Vedä virtajohdon pistotulppa irti verkkovirtalähteestä aina ennen kokoamista ja säätöä.

Ole varovainen käsitetlessäti teräviä työstövalineita, kuten lastoja, sahanteriä tai jyrsinteria.
- Löysäkiinnityslaattaa (b) vetamällä pikalukitus (1) kokonaan auki.

• Pidä pika-asennettavan sahanterän, hontalevyn tai lastan aukko kohti peitekiinnikkeen (a) ja kiinnityslaatan (b) valissä olevaa käytökaraa, työnna asennettava tyostövaline paikalleen, ja aseta se tukevasti kohdistustapeille (c).
• Kiinnitä työstövälne pikalukitusvivulla (1) lukitusasentoon kuvan 1 mukaisesti.
• Poista työstövaline painvastaisessa järestyksessä.

VAROITUS: Tassa tyokalussa on varusteena pika-asennuslisälaitteita kayton aikana; alä yritä kayttä epäyhteensopivia lisälaitteita.

VAROITUS: Tarkasta, etta käytettä vä työkalu/lisäläite on tiukasti kiinni.
Sopimattomat ja huanosti kiinnitetyt työkalut/lisälaitteet voivat irrota käytön aikana ja aiheuttaa vaaratilanteen.

8.2 Hiontapaperin asennus/VAihto

Tarrakiinnyksellä.

Laita hiontapaperi paikalleen ja paina kasin.
Paina hontapaperia lyhyell, voimakkaalla painalluksella hontalevyn tasaista pintaa.
vasten ja kytke sahkotyokalun virta palle.
- Tämä varmistaa kunnollisen kiinnittymisen ja ehkäisee ennenaikaista kulumista.
- Jos kärki on kulunut, vedä hiontapaperi irti, käännä sitä 120° ja laita se takaisin, tai vaihda hiontapaperi.

9 KAYTTÖ

9.1 Akun lataaminen (kuva 4)

a. Pistoke	c. Virtalaite
b. Latauspistukka	d. Virtavalo

Akut kuljetetaan alhaisella latauksella mahdollisten ongelmien estamiseksi. Ne on ladattava ennen kayttoa.

Huom.: Akut eivat saa tayttlata usta ensimmaisellalatauskerralla. Anna laitteen kayda useampi kerta (poraus ja sen jalkeen lataaminen), jotta se latautuu tysin. Akku tulee ladata vain sisatiloissa.

Toimituksen yhteydessä tuleva akku ei ole tãysin ladattu. Anna siksi tyokalun latautua alussa 7 tuntia. Alkulatauksen jälkeen normalaili oloissa tyokalun tulisi latautua tãysin 1 - 1,5 tunnissa.

Akku lampenee hiukan latauksen aikana, tamä on normalaia eikä se ole osoitus viasta.

Ala aseta laturia erittain kuumaan tai kylmaan paikkaan. Paras paikka on huoneen lampotilassa.

Latauksen merkkivalot:

Virtalaitteessa (c) on yksi LED-valo. (Ks. kuva 4)

1. Kytke virtalaite (c) sopivaan pistorasiaan. Virtavaloon (d) syttyv vihrea valo, kun kytkenta on tehty.
2. Kytke pistoke (a) akkupaketin (6) latauspistukkaan (b) ja varmista, etta se kytkeytyy kunnolla. Virtalaitteen (c) virtavalo (d) muuttuu punaiseksi, kun akku alkaa latautua.
3. Kun akku on latautunut, virtavalon (c) väri vaihtuu punaisesta vihreäksi, kūnnes laturi irrotetaan pistorasiasta.

HUOM: Jos akkupaketti ei sovi paikalleen kunnolla, kytke se irti ja varmista, etta se on teknisten tietojen taulukon mukaan talle laturille sopiva malli.

POWX1331LI FI

Alà lataa muita akkuja tai akkupaketteja, jotka eivat sovi kunnolla laturiin.

1. Tarkkaile säännöllisesti laturin ja akun tilaa niiden ollessa kvtkettynä.
2. Kun lataus on suoritettu, irrota laturi virtalähteestä ja ota akku pois laturista.
3. Anna akkuien jähtvä kokonaan ennen niiden käytämista.
4. Säilytä laturia ja akkupaketteja sisätiloissa lasten ulottumattomissa.

HUOM: Jos akku kuumenee jatkuvan tyokalussa kayton jälkeen, anna sen jaahtyä huonelämpötilaan ennen lataamista. Se pidentäa akkujen kayttöikäa.

9.2 Akun asettaminen paikoilleen ja irrottaminen

VAROITUS: Varmista aina ennen asetusten tekoa, etta tyokalu on kytketty pois pälä.

1 Pidä monitoimityokalu toisesa kadessä ja akkupaketti (6) toisesa kaddessä.
2 Asennus: vedä ja liu'uta akkupaketti paikalleen varmistaen, etta salvat (5) akun molemmin puolin napsahtavat paikalleen ja akku on kunnolla kiinni ennen käytöä.
3 Poisto: paina peukalolla ja sormilla akun irrotussalvat sisaan, ja veda samalla alkupaketti pois.

9.3 Nopeuden saatoo (kuva 3)

Tyokalun nopeuden voi sataa 6 eri asentoon. Asento 1 on hitain ja 6 nopein, ja nopeuden saa vaihdettua varahtelytaajuuden saatimesta (8) asentoinhin 1-6. Kayttajan on ehkvaivhdettava nopeutta tytoehon optimoimiseksi.

9.4 Kayttovinkkeja

9.4.1 Vaihtotyokalun valinta

Lisäläite (kuva 5)	Materialiai
A: 3,0 cm:n sahanterä	Puu, muovi, metalli, kipsi ja muut pehmeät materiaalit.
B: 3,2 cm:n sahanterä	Puu, muovi, metalli, kipsi ja muut pehmeät materiaalit.
C: 2,0 cm:n sahanterä	Puu, muovi, metalli, kipsi ja muut pehmeät materiaalit.
D: 1,0 cm:n sahanterä	Puu, muovi, metalli, kipsi ja muut pehmeät materiaalit.
E: 9,0 cm:n Segmenttiterä	Puu, muovi, metalli, kipsi ja muut pehmeät materiaalit.
F: 3,0 cm:n Kaavintaterä	Sopii maalin ja kokolattiamattojen poistoon.
G: 9,0 cm:n Karbidisegmenttiterä	Leikkaa uria kipsilevyyn, rappaukseen, kevytbetoniin ja vastaaviin materiaaleihin
H: Kolmiomainen hiontalevy	Hontalebvy 90x90x90-koon hiontapapereille.
I: Kolmiomaiset hiontapaperit	Erikarkeuksisia hiontapapereita: • 120 • 180 • 240
J: Kärkihiontalevy	Hontalebvy kärkihiontapapereille.
K: Kärkihiontapapereita	Erikarkeuksisia kärkihiontapapereita: • 120 • 180 • 240

9.4.2 Sahaus

Käytä yksinomaan virheettömiä, moitteettomassa kunnossa olevia sahanteriä. Taipuneet, tylsät tai muulla tavalla vaurioituneet sahanterät voivat murtua.

Ainoastaan pehmeitä materiaialeja, kuten puuta, kipsikartonkia ja vastaavaa saa tyostä upposahusmenetelmällä!

Ennen kuin sahaat sahanterillä puuta, lastulevyä, rakennusmaterialiaaleja jne., tarkasta että niissä ei ole vieraita kappaleita, kuten nauloja, ruuveja tai vastaavanlaisia kappaleita. Irrota tarvittaessa vieraat kappaleet tai käytä metallisahanteriä.

9.4.3 Hionta

Hiontateho ja hiontajalki märärytvat pääasiassa valitusta hiomapyörösta, asetetustavarähtelyvaiheesta ja tyostopaineesta.

Vain moitteettomassa kunnossa olevat hiomapaperit antavat hyvän hiontatehon ja säästävat sahkötyokalua.

Kiinnitā huomiota tasaiseen puristuspaineeseen, hiomapaperin kestoän kasvattamiseksi.

Paineen turha lisäaminen ei paranna hiontatehoa, vaan johtaa laitteen ja hiomapaperin voimakkaampaan kulumiseen.

Kulmien, reunojen ja vakeasti päästävien alueiden tarkassa hionnassa voidaan myös käyttaa pelkastän hiomalevyn kärkeä tai reunaa.

Pistemäissssa hionnassa saattaa hiomapaperi kuumentua voimakkaasti. Pienennä varähtelytaajuutta ja anna hiomapaperin jäahtyä saannöllisesti.

Hiomapaperi, jolla on hiottu metallia, ei tulisi kaytttaa muita materiaialeja varten.

9.4.4 Kaavinta

Valitse korkea värähtelyvaihe kaavintaa varten. Työskentele pehmeällä alustalla (esim. puu) loivassa kulmassa ja pienellä puristuspaineella. Kaavin saattaa muutoin leikata alustaa.

10 PUHDISTUS JA HUOLTO

Ennen kuin suoritat mita'an toimenpiteita laitteelle, irrota virtajohto.

• Pida koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.
• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käytökerran jälkeen.
• Pida ilmanvaihtoakot puhtaina.
• Jos lika ei irtoa, kayta pehmeaa kangasta, joka on kostutettu saippuaveteen.
• Ää koskaan käytä bensiin, alkoholin tai ammoniakkiven tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

Varmista etta vettä ei pääse sahkötyokalun sisalle!

11 TEKNISET TIEDOT

Model nr.	POWX1331LI
Jännite	18 V
Akun kapasiteetti	1300 mAh
Nopeus kuormittamatta	5000-19000 /min-1
Nopeusasetuksia	6
Akkukenno	INR18650E
Akkupaketti	WTLB-01
Laturi
Latausaika	1 t
Laturin nimellinen ottoteho	100-240VAC, 25W
Laturin nimellinen antoteho	21,4VDC, 1.3AMAX

12 MELU

Melupäastöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Aänenpainetaso LpA

81 dB(A)

Aänitehotaso LwA

92 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äennpaine on yli 85 dB(A).

aw (Tärinataso):

9,6 m/s²

K = 1,5 m/s²

13 TAKUU

Talle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämärästa, joloin ensimmäinen käytäja on ostanut tuotteen.
- Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normalaista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisavarusteita kuten poria, poran teria, sahan teria jne.; vahinkoja tai vikoja, jotka johtuvat vaarinkaytostä, onnettomuuksista tai tuotteseen tehdyistä muutoksista; eikä myoskään kuljetuskustannuksia.
Väärastä käytösta johtuvat viat ja/tai vauriot eivat myoskän kuulu takuun piirin.
- Pidatämme myös itsellämme oikeuden hylä tvaatimus, joka koskee tyokalun vaärastä käytösta aiheutunutta ruumillista vammaa.
- Korjaukset saa suorittaa vain Powerplus-tyokalujen valtuuttamassa huoltopisteessä.
- Lisatietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
- Takuun piirin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta polysta, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuuudesta johtuen), värärästa käytösta (laitteelle sopimattomat käytötkoitukset), taitamattomasta käytösta (esim. kaskirjan ohjeita ei noudateta), värärästa kokoamisesta, salaman iskusta, virheellisesta verkkojännitteestä. Tämä lista ei ole rajoittava.
- Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
- Laitteet tai osat jotka on vaihdettu takuun piirin kuuluvana, ovat Varo NV:n omaisuutta.
- Pidätämme itsellämme oikeuden hyläta vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiilharjojen saannöllinen huolto...)
Sailytakassakuitti ostopavamaaran tositteena.
- Tyokalu on palautettava purkamattomana jalleenmyyjalle hyväksytävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikali käytettävissä talle yksikolle) ostotositteen kera.
Tämä tyokalu on ladattava vahintaaen kerran kuukaudessa, jotta se toimii optimaalisesti.

14 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytösta pitkäaikaisen käytön jälkeen, alä havitä sitä ravallisen kotitalousjätteen mukana, vaan huolehdi sen havittämisetä ympäristöä suojaavalla ravalla.

Sähkölaitteiden tuottamia jatteita ei saa kasetellä tavallisten kotitalousjatteiden tapaan. Vie ne kierratettavaksi asianmukaiseen paikkaan. Kys neuvoa kierratyksesta paikallsilta viranomaisilta tai jalleenmyyjalta.

15 VAATIMUSTENMUKAIISUUSVAKUUTUS

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, etta

Tuote: Monitoimityokalu

Tavaramerkki: POWERplus

Malli:POWX1331LI

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa täm vakuutuksen mitäöitymseen.

Europan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoitusväivan saakka):

2011/65/EU

2014/30/EU

2006/42/EC

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäävaan saakka):

EN60745-1:2009

EN60745-2-4:2009

EN55014-1:2006

EN55014-2:2015

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Hugo Cuypers

Sertifointijohtaja

Pävämäärä: 13/11/2017, Belgium

1 EΦAPMÖΓH 3
2 IEPIIRPAΦH (EIK. A - EIK. 5) 3
3 ΛΙΣΑ έπΕΠΕXΟΜΕΝΟ ΣΥΣΚΕYΑΣΙΑΣ 3
4 SYMBOAA 4
