BRUKSANVISNING Talkabout T82 Extreme MOTOROLA

1. Transmissionen vil være på "Home Channel", hvis du trykker på

TOVEISRADIOER ADVARSEL! Før du bruker dette produktet, må du lese veiledningen om RF-energieksponering og produktsikkerhet som leveres med radioen. Denne veiledningen inneholder instruksjoner for sikker bruk og forståelse av RF-energi, slik at du kan kontrollere at gjeldende standarder og forskrifter overholdes. Pakkeinnhold Merking med klistremerker: 16 klistremerker (to pakker) / 32 klistremerker (fire pakker) som kan brukes til å merke radioene, slik at du har bedre oversikt over dem. Bruk permanent tusj på de blanke klistremerkene. Frekvenstabell Merk: *Bare kanalene 1 til 8 er tilgjengelige som standard. Kanalene 9 til 16 må aktiveres av brukeren før de kan velges. Kanalene 9 til 16 skal kun brukes i land der disse frekvensene er tillatt av myndighetene. Kanalene 9 til 16 er ikke tillatt i Russland. Pakkeinnhold T82 T82 Extreme T82 Extreme Quad T82 Extreme RSM Radio

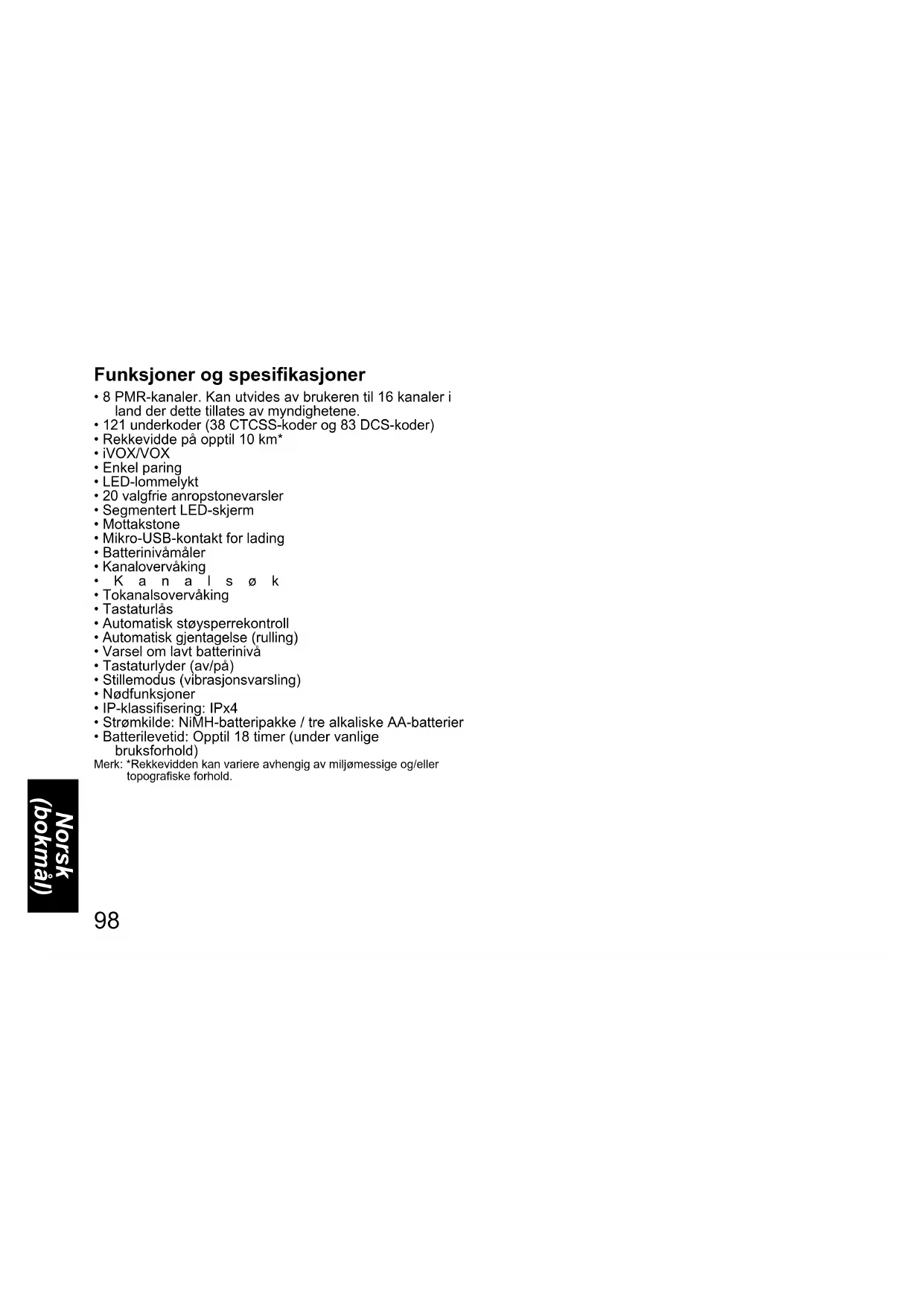

• 8 PMR-kanaler. Kan utvides av brukeren til 16 kanaler i land der dette tillates av myndighetene.

• 121 underkoder (38 CTCSS-koder og 83 DCS-koder)

• Rekkevidde på opptil 10 km*

• Automatisk gjentagelse (rulling)

• Stillemodus (vibrasjonsvarsling)

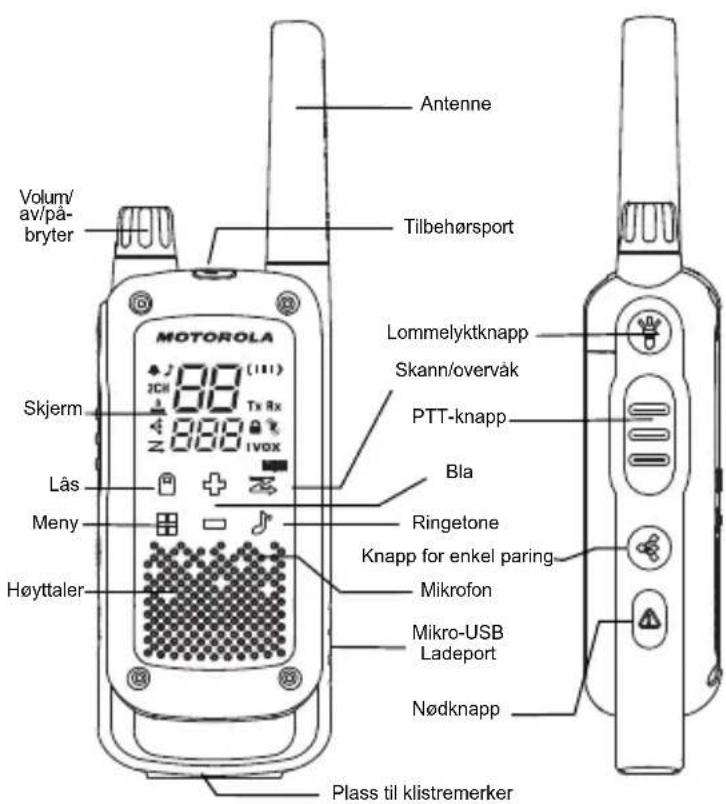

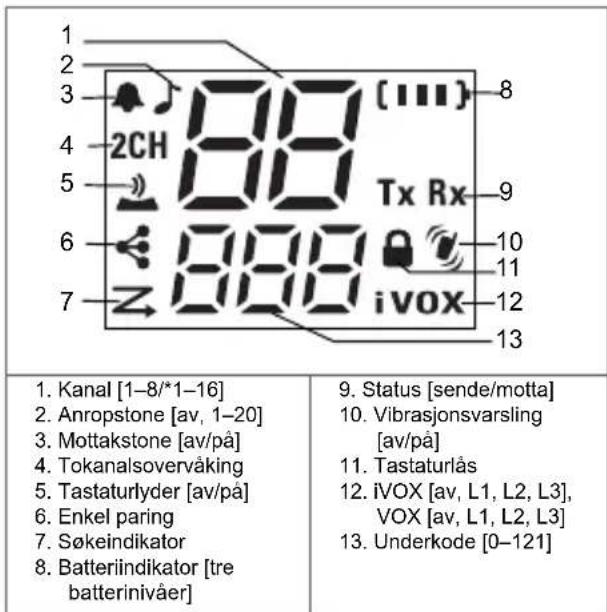

• Batterilevetid: Opptil 18 timer (under vanlige bruksforhold) Merk: *Rekkevidden kan variere avhengig av miljømessige og/eller topografiske forhold. MN003428A01.book Page 98 Tuesday, April 21, 2020 4:48 PM99 Norsk (bokmål) Radioens kontrollknapper og skjerm Merk: Radioskjermen dempes fem sekunder etter siste knappetrykk. Radioskjermen slår seg av ytterligere fem sekunder senere for å spare batteri. Bare en LED-lampe kommer til å blinke. Trykk på hvilken som helst knapp (unntatt lommelyktknappen) for å slå på skjermen igjen. Merk: *Bare kanalene 1 til 8 er tilgjengelige som standard. Kanalene 9 til 16 må aktiveres av brukeren før de kan velges. Kanalene 9 til 16 skal kun brukes i land der disse frekvensene er tillatt av myndighetene. Kanalene 9 til 16 er ikke tillatt i Russland.

10. Vibrasjonsvarsling

1. Pass på at radioen er slått AV.

2. Med baksiden av radioen vendt mot deg skyver du låsen

til venstre for å låse opp batteridekselet.

3. Hvis du har en NiMH-batteripakke, setter du inn

batteripakken med tegnene og vendt mot deg. Pass på polariteten. For alkaliske AA-batterier setter du inn batteriene. Pass på polariteten.

4. Lukk batteridekselet, og skyv låsen til høyre for å låse

batteridekselet. Radiobatterimåler Antallet streker (0–3) som vises i radiobatteriikonet, indikerer hvor mye strøm som er igjen på batteriet. Når radiobatterimåleren har én strek igjen, piper den regelmessig. Den piper også når du slipper PPT-knappen (varsel om lavt batterinivå). Vedlikehold av batterikapasitet

2. Ta batteriene ut av radioen ved oppbevaring.

3. Oppbevar NiMH-batteriene ved en temperatur på mellom

–20 °C og 35 °C og i lav luftfuktighet. Unngå fuktige forhold og korroderende materialer. Bruke mikro-USB-laderen Mikro-USB-laderen gjør det mulig å lade NiMH-batteripakken.

1. Slå av radioen før du begynner å lade.

5. Batterimålerstolpen flytter seg mens batteriet lades.

Merk: Når du forflytter deg mellom høye og lave temperaturer, må du ikke lade NiMH-batteripakken før temperaturen har stabilisert seg (normalt ca. 20 minutter). For optimal batterilevetid bør du fjerne radioen fra laderen innen 16 timer. Ikke oppbevar radioen med laderen tilkoblet. Slå radioen av/på Radioen slås PÅ ved å dreie vrideren med urviseren. Radioen slås AV ved å dreie vrideren mot urviseren. Stille inn volumet Volumet økes ved å dreie vrideren med urviseren. Volumet reduseres ved å dreie vrideren mot urviseren. Ikke hold radioen nær øret. Hvis volumet er stilt inn på et ubehagelig nivå, kan det skade øret. Snakke og lytte Alle radioer i gruppen din må være stilt inn på samme kanal og underkode for å kunne kommunisere.

anrop. Når du gjør det, vises mottaksikonet på skjermen. MN003428A01.book Page 100 Tuesday, April 21, 2020 4:48 PM101 Norsk (bokmål) For maksimal klarhet holder du radioen to til tre centimeter unna. Unngå å dekke til mikrofonen mens du snakker. Talerekkevidde Radioen er utviklet for å maksimere ytelsen og forbedre senderekkevidden. Sørg for at radioene er minst 1,5 meter fra hverandre når de brukes. Lytteknapp Trykk på og hold inne skann/overvåk-knappen i tre sekunder for å angi overvåkingsmodus og lytte til svake signaler på den gjeldende kanalen. Du kan også lytte til volumnivået på radioen når du ikke mottar. Dermed kan du justere volumet hvis det er nødvendig. Tidsavbrudd for Push-to-Talk (PTT) For å unngå utilsiktede sendinger og spare batteri avgir radioen et kontinuerlig lydvarsel og slutter å sende når du har holdt PTT-knappen inne i 60 sekunder. Menyalternativer Merk: *Bare kanalene 1 til 8 er tilgjengelige som standard. Kanalene 9 til 16 må aktiveres av brukeren før de kan velges.Kanalene 9 til 16 skal kun brukes i land der disse frekvensene er tillatt av myndighetene. Kanalene 9 til 16 er ikke tillatt i Russland. Menytast Menytast Menytast Menytast Menytast Menytast Menytast Menytast Menytast Menytast Toveismodus Kanal (1–8/*1–16) Underkode (0–121) Anropstone (av, 1–20) Vibrasjonsvarsling (av/på) Tastaturlyder (av/på) Mottakstoner (av/på) Kanal for tokanalsovervåking (1–8/*1–16) Underkode for tokanalsovervåking (0–121) Intern taleaktivert sending / taleaktivert sending (iVOX, VOX) (av, L1, L2, L3) MN003428A01.book Page 101 Tuesday, April 21, 2020 4:48 PM102 Norsk (bokmål) Velge kanal Kanalen er frekvensen radioen bruker for å sende.

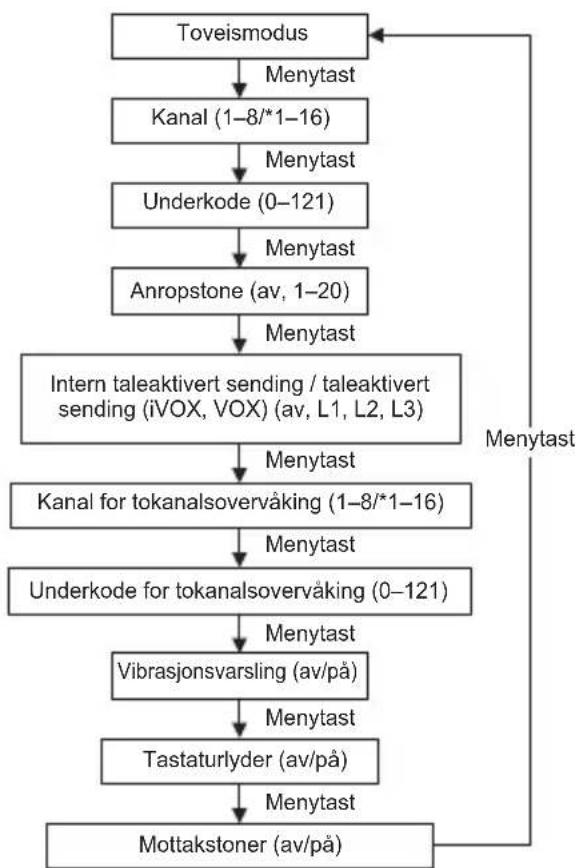

1. Trykk på menyknappen til kanalnummeret begynner å

2. Trykk på eller for å bytte kanal. Med et langt trykk på

disse tastene kan du bla raskt gjennom kanalene for å se gjennom kodene.

3. Trykk på PTT-knappen for å lukke menyen eller på

menyknappen for å fortsette å konfigurere. Merk: Radioen har som standard åtte kanaler. I land der 16 kanaler er tillatt, kan du aktivere kanalene 9 til 16 ved å følge fremgangsmåten nedenfor:

1. Trykk på menyknappen til kanalnummeret begynner å blinke.

2. Trykk på og hold inne og samtidig i tre sekunder

til du hører et pip og "16 CH" vises en kort stund. Merk: *Bare kanalene 1 til 8 er tilgjengelige som standard. Kanalene 9 til 16 må aktiveres av brukeren før de kan velges. Kanalene 9 til 16 skal kun brukes i land der disse frekvensene er tillatt av myndighetene. Kanalene 9 til 16 er ikke tillatt i Russland. Velge underkode Underkoder bidrar til å minimere interferens ved å blokkere sendinger fra ukjente kilder. Radioen har 121 underkoder. Slik angir du koden for en kanal:

1. Trykk på menyknappen til koden begynner å blinke.

2. Trykk på eller for å velge koden. Du kan holde

knappen inne for å bla raskere gjennom kodene.

3. Trykk på PTT-knappen for å lukke menyen eller på

2. Trykk på eller for å endre og lytte til anropstonen.

3. Trykk på PTT-knappen for å lukke menyen eller på

menyknappen for å fortsette å konfigurere. For å sende anropstonen til andre radioer angir du samme kanal og underkode på radioen og trykker på knappen for anropstone . Enkel paring Enkel paring-funksjonen gjør det mulig for en gruppe med radiobrukere å programmere alle radioene sine til samme kanal- og underkodeinnstillinger raskt og samtidig. Hvilken som helst radio i gruppen kan angis til å være "lederradio" og få kanal- og underkodeinnstillingene sine sendt til og kopiert av alle de andre radioene i gruppen (medlemsradioer).

2. Hvis du vil kopiere kanal- og underkodekombinasjonene til

alle de andre medlemsradioene, trykker du på og holder inne -knappen på medlemsradioene til du hører en pipetone. Slipp knappen etter pipetonen, og vent på at kombinasjonene sendes fra lederradioen. MN003428A01.book Page 102 Tuesday, April 21, 2020 4:48 PM103 Norsk (bokmål) Merk:

• Du kan se at -ikonet blinker på skjermen. Dette bekrefter at radioen er i Enkel paring-modus og venter på å motta kanal- og underkodeinnstillingene fra lederradioen. Alle medlemsradioene forblir i denne modusen i tre minutter.

• I en gruppe med mange radioer bør alle brukerne utføre dette trinnet samtidig, slik at alle radioene kan programmeres på én gang.

• Lederradioen må gjøre denne sendingen mens alle medlemsradioene fremdeles er i Enkel paring-modus. Ellers blir ikke sendingen fanget opp.

• På lederradioen må brukeren huske IKKE å slippe knappen ved den første pipetonen. Dette gjør radioen til en medlemsradio. Hvis dette likevel blir gjort, kan du trykke på PTT for å avbryte handlingen og deretter utføre trinnene under punkt 3 på nytt.

2. Trykk på eller for å velge følsomhetsnivået.

3. Trykk på PTT-knappen for å lukke menyen eller på

menyknappen for å fortsette å konfigurere. Merk: Når du bruker iVOX/VOX, vil det være en kort forsinkelse. Tokanalsovervåking Gjør at du kan veksle mellom å skanne den gjeldende kanalen og en annen kanal. Slik angir du en annen kanal og starter tokanalsovervåking:

2. Trykk på eller for å velge kanal. Trykk deretter på

3. Trykk på eller for å velge underkode.

4. Trykk på PTT-knappen, eller vent til tiden er ute, for å

aktivere tokanalsovervåkingen. Skjermen skal nå veksle mellom hjemmekanalen og kanalen for tokanalsovervåkingen.

5. Hvis du vil gå ut av tokanalsovervåkingen, trykker du på

menyknappen . Merk: Tokanalsmodusen fungerer ikke hvis du angir samme kanal og underkode som den gjeldende kanalen. Stillemodus (vibrasjonsvarsling) Stillemodus (vibrasjonsvarsling) varsler deg om at radioen mottar en melding. Dette er nyttig i støyende omgivelser. Vibrasjonsvarslingen utløses når du mottar et anrop. Den blir deretter bare utløst på nytt hvis det ikke er noen aktivitet innen 30 sekunder etter forrige anrop. L3 = høy følsomhet, for rolige omgivelser L2 = middels følsomhet, for de fleste miljøer L1 = lav følsomhet, for støyende omgivelser MN003428A01.book Page 103 Tuesday, April 21, 2020 4:48 PM104 Norsk (bokmål)

1. Trykk på menyknappen til ikonet for vibrasjonsvarsling

vises. Den gjeldende innstillingen blinker.

2. Trykk på eller for å endre innstillingen til av eller på.

3. Trykk på PTT-knappen for å lukke menyen eller på

2. Trykk på eller for å slå av eller på.

3. Trykk på PTT-knappen for å bekrefte eller på

menyknappen for å fortsette å konfigurere. Mottakstone Du kan stille inn radioen til å sende en unik lyd når du er ferdig med å sende. Det er som å si "Oppfattet (Roger)" eller "Over" for å fortelle andre at du er ferdig med å snakke.

1. Trykk på menyknappen til ikonet for oppfattet-lyd

vises. Den gjeldende innstillingen, av eller på, blinker.

2. Trykk på eller for å slå av eller på.

3. Trykk på PTT-knappen for å angi eller på menyknappen

for å fortsette å konfigurere. Nødvarslingsmodus Nødvarslingsfunksjonen kan brukes til å fortelle medlemmer av gruppen din at du trenger hjelp. T82- / T82 Extreme-radioer opererer med en automatisk "håndfri" nødkontrollmodus i totalt 30 sekunder etter aktiveringen av nødvarslingsmodusen. T82- / T82 Extreme-radioer i gruppen din stiller automatisk inn høyttalervolumet på maksimum og avgi en kvitrelyd i åtte sekunder. Varslingstonen avgis fra din egen radiohøyttaler og mottakerradioene i gruppen din. Etter varslingen på åtte sekunder vil all tale og alle tilfeldige lyder i din ende bli overført til gruppen i 22 sekunder. I de 30 sekundene med nødvarslingsmodus er T82- / T82 Extreme-radioens kontroller og knapper låst for å maksimere mottaket av nødmeldingen.

1. Hold nødvarslingsknappen inne i tre sekunder.

2. Slipp knappen. Varslingslyden begynner å lyde.

Du trenger ikke å fortsette å holde nødvarslingsknappen inne eller bruke PPT for at meldingen din skal sendes. ADVARSEL: Nødvarslingsfunksjonen skal bare brukes i en reell nødssituasjon. Motorola Solutions er ikke ansvarlig for at mottaksgruppen ikke svarer på nødvarslingen. LED-lommelykt Radioen har en innebygd LED-lommelykt. LED-lommelykten forblir på til knappen slippes opp. Tastaturlås Slik unngår du utilsiktet endring av radioinnstillingene:

inne tastelåsknappen til indikatoren for tastelås ikke vises lenger. Skanning Bruk skannefunksjonen for å gjøre følgende:

• Søk i alle kanaler etter sendinger fra ukjente parter.

• Finne noen i gruppen din som utilsiktet har byttet kanal.

• Finn ubrukte kanaler raskt for eget bruk. Det finnes en prioritetsfunksjon og to skannemoduser (grunnleggende og avansert) som kan gjøre søket mer effektivt.

• Den grunnleggende skannemodusen bruker kanal- og kodekombinasjoner for hver av de åtte kanalene slik du har angitt dem (eller med standard kodeverdi 1).

vises på skjermen, og radioen begynner å bla gjennom kanal- og kodekombinasjonene.

2. Når radioen oppdager kanalaktiviteter som samsvarer

med kanal- og underkodekombinasjonen, slutter radioen å bla, og du kan høre sendingen.

3. Trykk på PTT-knappen innen fem sekunder etter slutten

av sendingen for å svare og snakke med personen som sender.

4. Radioen fortsetter å bla gjennom kanalene i fem

sekunder etter slutten av en mottatt aktivitet.

5. Trykk kort på skann/overvåk-knappen for å stoppe

skanningen. Slik starter du avansert skanning:

1. Angi hjemmekanalens underkode til "null" eller AV.

2. Trykk kort på skann/overvåk-knappen . Skanneikonet

vises på skjermen, og radioen begynner å bla gjennom kanalene. Ingen underkoder filtrerer det som høres.

3. Når radioen oppdager kanalaktiviteter med HVILKEN

SOM HELST kode (eller uten kode), slutter den å bla, og du kan høre sendingen. Eventuelle underkoder som kanskje brukes av en annen part, vil bli oppdaget og vist.

5. Radioen fortsetter å bla gjennom kanalene i fem

sekunder etter slutten av en mottatt aktivitet.

6. Trykk kort på skann/overvåk-knappen for å stoppe

2. Du kan umiddelbart gjenoppta skanningen ved å trykke kort på

eller inne i tre sekunder hvis radioen stopper gjentatte ganger på en uønsket sending. Du kan fjerne mer enn én kanal på denne måten.

4. Slå radioen AV og deretter PÅ igjen, eller avslutt (EXIT), og aktiver

skannemodusen på nytt ved å trykke på skann/overvåk-knappen for å gjenopprette de(n) fjernede kanalen(e) i skannelisten.

5. Du kan ikke fjerne "hjemmekanalen" fra skannelisten.

6. I avansert skanning brukes den oppdagede koden bare for én

sending. Du må notere deg denne koden, avslutte skanningen og angi den oppdagede koden på den kanalen for å bruke den oppdagede koden permanent. Garantiinformasjon Den autoriserte Motorola Solutions-forhandleren eller - detaljisten du kjøpte Motorola Solutions-toveisradioen og/ eller originaltilbehør hos, vil innfri garantikrav og/eller sørge for garantiservice. Returner radioen til forhandleren eller detaljisten for å kreve garantiservice. Ikke returner radioen til Motorola Solutions. For å være kvalifisert for å motta garantiservice må du vise kvittering for kjøpet eller et annet tilsvarende kjøpsbevis som er merket med kjøpsdatoen. Serienummeret på toveisradioen må også være godt synlig. Garantien gjelder ikke hvis type- eller serienummer på produktet er endret, slettet, fjernet eller gjort uleselig. MN003428A01.book Page 106 Tuesday, April 21, 2020 4:48 PM107 Norsk (bokmål) Dette dekker ikke garantien

• Defekter eller skader som skyldes bruk av produktet på annen enn normal og vanlig måte eller at instruksjonene i denne brukerveiledningen ikke er fulgt.

• Feil eller skader som skyldes misbruk, uhell eller forsømmelse.

• Defekter eller skader som skyldes feil testing, bruk, vedlikehold, justering eller andre typer endringer eller modifikasjoner.

• Brudd eller skader på antenner med mindre dette er direkte forårsaket av material- eller produksjonsfeil.

• Produkter som er demontert eller reparert slik at funksjonen påvirkes negativt, eller for å hindre tilstrekkelig inspeksjon og testing for å verifisere et garantikrav.

• Defekter eller skader som skyldes rekkevidde.

• Feil eller skader som skyldes fuktighet, væske eller søl.

• Alle plastoverflater og alle andre eksternt eksponerte deler som er skrapet eller skadet som følge av normal bruk.

• Produkter som leies ut på midlertidig basis.

• Jevnlig vedlikehold og reparasjon eller bytting av deler på grunn av normal bruk og slitasje. Informasjon om opphavsrett Motorola Solutions-produktene som er beskrevet i denne veiledningen, kan omfatte opphavsrettslig beskyttede Motorola Solutions-programmer, lagrede halvlederminner eller andre medier. Lover i USA og andre land sikrer Motorola Solutions visse eksklusive rettigheter til opphavsrettslig beskyttet programvare, inkludert eksklusive rettigheter til å kopiere eller reprodusere opphavsrettslig beskyttet Motorola Solutions-programvare i hvilken som helst form. Ingen opphavsrettslig beskyttede Motorola Solutions- dataprogrammer som finnes i Motorola Solutions- produktene beskrevet i denne veiledningen, kan derfor kopieres eller reproduseres på noen som helst måte uten uttrykkelig skriftlig tillatelse fra Motorola Solutions. Videre skal ikke kjøp av Motorola Solutions-produkter tolkes som om det har blitt gitt, direkte eller indirekte, ved tolkning av lovens intensjon eller på annen måte, lisens for det som gjelder opphavsrett, patenter eller patentanmeldelser for Motorola Solutions, unntatt en vanlig, ikke-eksklusiv lisens uten lisensgebyr til bruk som blir gitt i henhold til loven ved salg av et produkt. MN003428A01.book Page 107 Tuesday, April 21, 2020 4:48 PM108 Norsk (bokmål) NOTATER MN003428A01.book Page 108 Tuesday, April 21, 2020 4:48 PM109 polski
