BRUKSANVISNING DF6115E GORENJE

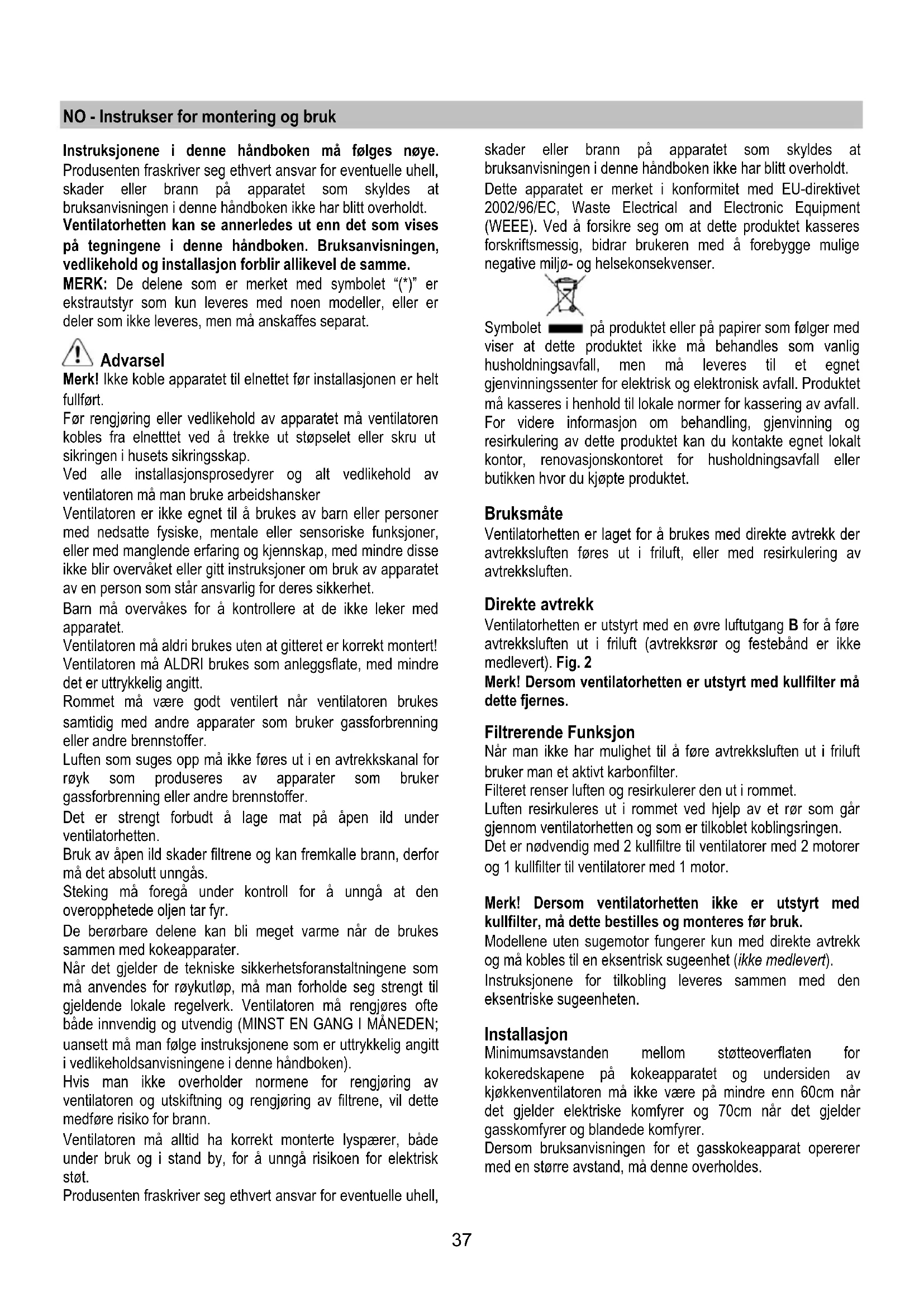

• For å gjøre installasjonen lettere anbefaler vi å midlertidig ta vekk fettfiltrene og de andre delene som kan demonteres og gjenmonteres, slik det beskrives i denne bruksanvisningen. Disse delene gjenmonteres etter at installasjonen er fullført. For demontering av delene se tilhørende paragrafer.

• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

• Dersom det er mulig, er det best å demontere og ta vekk møblene under og rundt ventilatorhettens installasjonsområde for å ha bedre tilgjengelighet til taket/veggen hvor ventilatorhetten skal installeres. Ellers må man så langt det er mulig beskytte møblene rundt og alle delene som berøres av installasjonen. Velg en flat overflate og dekk den med en beskyttelse som du kan sette ventilatorhetten og tilbehørsutstyret på.

• Kontroller dessuten at det er en tilgjengelig stikkontakt i nærheten av ventilatorhettens installasjonsområde (tilgjengelig også etter at ventilatorhetten er montert) og at det er mulig å koble seg til en innretning for røykavtrekk som går ut i friluft (kun for Sugefunksjon).

• Gjør alle nødvendige murarbeider (f.eks.: installasjon av en stikkontakt og/eller boring av hull for avtrekksrør). Informasjon før installasjon av ventilatoren: Advarsel! De to festebrakettene er plassert i polystyren- elementene i emballasjen. Det er en høyrebrakett R og en venstrebrakett L (se merket på braketten).

1. Fest brakettene D (Fig. 1) til sidepanelet på

kjøkkenskapet med to skruer for hver brakett (den høyre braketten R på høyre side og den venstre braketten L på venstre side). Brakettene skal stå på linje med den nedre kanten. Plasser braketten kan i kant med baksiden på kjøkkenskapet, pass på at baksiden av braketten er på linje med baksiden av kjøkkenskapet. Dersom ventilatoren er utstyrt med avstandsstykker, må man ved bruk av disse flytte braketten fremover tilsvarende tykkelsen på avstandsstykket. Lag en åpning i toppen av kjøkkenskapet til avtrekksrøret og nettledningen (følg målene i Fig. 1 for åpningen, dersom det ikke benyttes avstandsstykke).

2. Hvis de ikke allerede er montert, festes 2 braketter E

(Fig. 2) på sidene av ventilatoren (en på hver side). a. trekk ut ventilatorfronten; b. fjern fettilteret/fettfiltrene; c. fest brakettene fra innsiden av ventilatoren med to skruer P pr. brakett, fest dem så høyt oppe som mulig (på luftutgangssiden) og stram deretter til skruene.

3. Tilslutt fester du fra utsiden av ventilatoren, ved hjelp av

tre clips, avstandsstykket M (hvis det følger med - Fig. 2).

4. Plasser ventilatoren i kjøkkenskapet, og pass på at

ventilatorbrakett E er plassert over skapbraketten D (Fig. 3). Før nettledningen gjennom åpningen som ble laget til dette formål.

og slå ikke på hovedbryteren før installasjonen er avsluttet.

7. Dersom ikke ventilatoren er helt kant i kant med

undersiden av kjøkkenskapet, reguleres posisjonen ved å løsne på skruene P på brakettene E, som er montert på ventilatoren (Fig. 2), man kan nå finstille posisjonen til ventilatoren i forhold til kjøkkenskapet og deretter stramme til skruene igjen.

8. Reguler bevegelseslengden på ventilatorfronten på

bakgrunn av dybden på kjøkkenskapet ved hjelp av de to stopperne F (Fig. 4). På denne måten kan man sette ventilatorfronten helt i flukt med selve kjøkkenskapet (Fig. 4). a. Løsne skruene på stopperne F; b. Flytt stopperne bakover eller fremover etter behov. c. stram skruene på stopperne.

9. På koblingsringen C som følger med, monterer man et

avtrekksrør, fortrinnsvis med en diameter tilsvarende den til koblingsringen (Fig. 5). avtrekksrøret må være tilstrekkelig langt til at det kan føres ut i friluft (sugeversjon) eller opp til toppen av kjøkkenskapet (filterversjon).

10. Fest koblingsringen C (smekker på plass) til luftutgangen

på toppen av ventilatoren. For å forenkle installasjonen er ringen utstyrt med et referansemerke G som skal svare til sporet H på luftutgangen på toppen av ventilatoren.

11. Fullfør installasjonen av avtrekksrøret.

12. Trekk ut ventilatorfronten (Fig. 6) og fest pyntelisten Q

(noen versjoner) med 2 skruer fra innsiden av ventilatoren (Fig. 7)

13. Sett fettfiltrene på plass, koble ventilatoren til strømnettet

2. Fettfilter (1 eller 2, avhengig av modell)

3. Håndtak for frigjøring av fettfilter

5. Dampskjerm/ventilatorfront (uttrekkbar), som avhengig av

modell kan være av metall, glass, eller utstyrt med fettfilter.

6. Pyntelist (avhengig av modell)

7. Avstandsstykke (avhengig av modell)

8. Kjøkkenskap (leveres ikke, illustrasjon for

installasjonstype) Funksjon Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys. Bruk største hastighet ved høy dampkonsentrasjon på kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du begynner å lage mat og la den fortsette å virke i enda circa 15 minutter etter du er ferdig med matlagingen.

a. Lys ON/OFF b. Motorer OFF c. - d. - e. Sugestyrke: minimal (c.), middels (d.), maksimal (e.). Vedlikehold Advarsel! Før enhver form for rengjøring eller vedlikehold må ventilatorhetten frakobles strømnettet ved å dra ut ledningen eller slå av husets hovedstrømbryter. Rengjøring Ventilatoren må rengjøres jevnlig, både innvendig og utvendig (minst så ofte som man utfører vedlikehold av fettfiltrene). Til rengjøring benyttes en klut fuktet med et nøytralt rengjøringsmiddel. Unngå bruk av slipende eller etsende produkter. Advarsel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan det føre til brann. Det er derfor meget viktig å følge denne bruksanvisningen nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle skader på motoren, brann som skyldes manglende vedlikehold eller andre skader som skyldes at instruksene over ikke er blitt fulgt. Rengjøring av dampskjermen (kun noen modeller) Fig. 12 Glasset kan tas ut og rengjøres med normal vinduspuss. For å fjerne glasset:

1. Fjern fettfiltrene

2. Trykk glasset forsiktig nedover fra utsiden og skyv det

3. Fjern glasset ved å la det rotere forsiktig.
