NAUDOJIMO INSTRUKCIJA DF6115E GORENJE

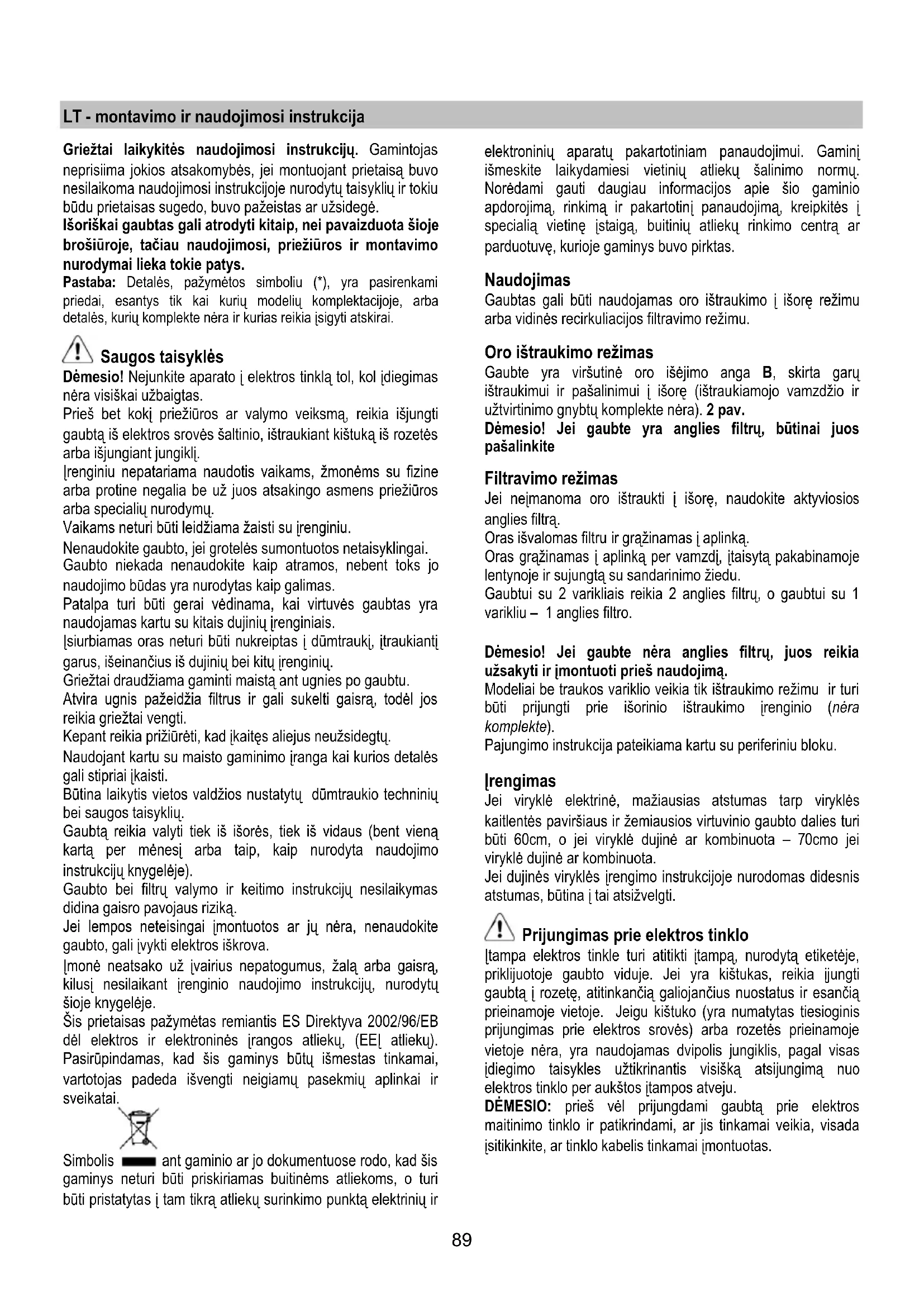

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.89 LT - montavimo ir naudojimosi instrukcija Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys. Pastaba: Detalės, pažymėtos simboliu (*), yra pasirenkami priedai, esantys tik kai kurių modelių komplektacijoje, arba detalės, kurių komplekte nėra ir kurias reikia įsigyti atskirai. Saugos taisyklės Dėmesio! Nejunkite aparato į elektros tinklą tol, kol įdiegimas nėra visiškai užbaigtas. Prieš bet kokį priežiūros ar valymo veiksmą, reikia išjungti gaubtą iš elektros srovės šaltinio, ištraukiant kištuką iš rozetės arba išjungiant jungiklį. Įrenginiu nepatariama naudotis vaikams, žmonėms su fizine arba protine negalia be už juos atsakingo asmens priežiūros arba specialių nurodymų. Vaikams neturi būti leidžiama žaisti su įrenginiu. Nenaudokite gaubto, jei grotelės sumontuotos netaisyklingai. Gaubto niekada nenaudokite kaip atramos, nebent toks jo naudojimo būdas yra nurodytas kaip galimas. Patalpa turi būti gerai vėdinama, kai virtuvės gaubtas yra naudojamas kartu su kitais dujinių įrenginiais. Įsiurbiamas oras neturi būti nukreiptas į dūmtraukį, įtraukiantį garus, išeinančius iš dujinių bei kitų įrenginių. Griežtai draudžiama gaminti maistą ant ugnies po gaubtu. Atvira ugnis pažeidžia filtrus ir gali sukelti gaisrą, todėl jos reikia griežtai vengti. Kepant reikia prižiūrėti, kad įkaitęs aliejus neužsidegtų. Naudojant kartu su maisto gaminimo įranga kai kurios detalės gali stipriai įkaisti. Būtina laikytis vietos valdžios nustatytų dūmtraukio techninių bei saugos taisyklių. Gaubtą reikia valyti tiek iš išorės, tiek iš vidaus (bent vieną kartą per mėnesį arba taip, kaip nurodyta naudojimo instrukcijų knygelėje). Gaubto bei filtrų valymo ir keitimo instrukcijų nesilaikymas didina gaisro pavojaus riziką. Jei lempos neteisingai įmontuotos ar jų nėra, nenaudokite gaubto, gali įvykti elektros iškrova. Įmonė neatsako už įvairius nepatogumus, žalą arba gaisrą, kilusį nesilaikant įrenginio naudojimo instrukcijų, nurodytų šioje knygelėje. Šis prietaisas pažymėtas remiantis ES Direktyva 2002/96/EB dėl elektros ir elektroninės į rangos atliekų, (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai. Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas. Naudojimas Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu. Oro ištraukimo režimas Gaubte yra viršutinė oro išėjimo anga B, skirta garų ištraukimui ir pašalinimui į išorę (ištraukiamojo vamzdžio ir užtvirtinimo gnybtų komplekte nėra). 2 pav. Dėmesio! Jei gaubte yra anglies filtrų, būtinai juos pašalinkite Filtravimo režimas Jei neįmanoma oro ištraukti į išorę, naudokite aktyviosios anglies filtrą. Oras išvalomas filtru ir grąžinamas į aplinką. Oras grąžinamas į aplinką per vamzdį, įtaisytą pakabinamoje lentynoje ir sujungtą su sandarinimo žiedu. Gaubtui su 2 varikliais reikia 2 anglies filtrų, o gaubtui su 1 varikliu – 1 anglies filtro. Dėmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą. Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi būti prijungti prie išorinio ištraukimo įrenginio (nėra komplekte). Pajungimo instrukcija pateikiama kartu su periferiniu bloku. Įrengimas Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 60cm, o jei viryklė dujinė ar kombinuota – 70cmo jei viryklė dujinė ar kombinuota. Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti. Prijungimas prie elektros tinklo Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba rozetės prieinamoje vietoje nėra, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju. DĖMESIO: prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.90 Montavimas Prieš pradedami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai įrengimo vietai.

• Kad įrengti būtų lengviau, patartina pašalinti riebalų filtrus ir kitas dalis, kurias įmanoma pašalinti. Taip elgtis rekomenduojama ir išmontavimo, ir montavimo metu. Dalis galėsite įmontuoti, kai baigsite įrengimą. Išmontavimas aprašomas atskiroje pastraipoje.

• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.

• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

• Jei įmanoma, atjunkite ir pašalinkite po gaubtu ir aplink jo įrengimo vietą esančius baldus, kad būtų galima geriau prieiti prie lubų/sienos, kur gaubtas bus įrengtas. Priešingu atveju kiek įmanoma saugokite baldus ir visas įrengimui reikalingas dalis. Pasirinkite lygų paviršių ir uždenkite jį apsaugine danga, ant jos padėkite gaubtą ir įrangos detales.

• Patikrinkite, ar šalia gaubto įrengimo vietos (taip pat ir šalia sumontuoto gaubto vietos) yra prieiga prie elektros lizdo ir ar įmanoma prijungti prie garų ištraukimo į išorę įrenginio (tik ištraukimo režimui).

• Atlikite visus reikalingus mūrijimo darbus (pvz.: elektros lizdo įrengimas ir/ar angos, skirtos ištraukiamajam vamzdžiui, išpjovimas). Papildoma informacija apie gaubto įrengimą: Dėmesio! 2 sutvirtinimo laikikliai yra apsauginėje poliesterio pakuotėje Vienas laikiklis yra dešinėje R, o kitas - kairėje L (žr. skylutes laikikliuose).

1. Pritvirtinkite laikiklius D (1 pav.) prie pakabinamų lentynų

šoninės plokštės, dviem varžtais kiekvienam laikikliui (dešinįjį laikiklį R prie dešiniojo krašto, kairįjį laikiklį L – prie kairiojo), laikiklį atitaikykite pagal apatinį kraštą. Tvirtinkite laikiklį pagal užpakalinį pakabinamos lentynos kraštą, turėdami omeny, kad apatinis laikiklio kraštas atitinka apatinį gaubto kraštą; Jei prie gaubto yra tarpinė detalė, naudodami gaubtą, perkelkite laikiklį į priekį tiek, koks yra tarpinės detalės plotis. Išpjaukite lubose pakabinamosios lentynos angą ištraukiamojo vamzdžio ir elektros maitinimo kabelio pervedimui (angos aukštis, nurodytas 1 pav., suskaičiuotas neįtraukiant tarpinės detalės matmenų).

2. Prie gaubto kraštų pritvirtinkite 2 laikiklius E (2 pav.), jei

dar nėra sumontuoti (po vieną kiekvienam kraštui). a. išimkite ištraukiamuosius stalč ius; b. išimkite riebalų filtrą (-us); c. gaubto viduje dviem varžtais P kuo aukščiau pritvirtinkite laikiklius (oro ištraukimo pusėje), o paskui įsukite varžtus.

3. Gaubto išorėje 3 gnybtais pritvirtinkite tarpinę detalę M

(jei yra komplekte – 2 pav.).

4. Įdėkite gaubtą į pakabinamąją lentyną, steb

ėdami, kad gaubto laikiklis E būtų įtvirtintas virš pakabinamosios lentynos laikiklio D (3 pav.)). Perveskite elektros kabelį per specialiai išpjautą angą.

5. Užtvirtinkite gaubtą dviem varžtais priekinėje pusėje (3

pav. – po vieną kiekviename krašte).

6. Prijunkite elektrą prie namų elektros tinklo, į elektros

tinklą įjunkite tik baigę įrengimą.

7. Jei gaubtas nesutaps su apatiniu pakabinamosios

lentynos kraštu, sureguliuokite jo poziciją atleisdami varžtus P nuo laikiklių E, įmontuotų gaubte (2 pav.), taip bus galima sureguliuoti, kad gaubtas visai sutaptų su pakabinamąja lentyna, po to vėl įsukite varžtus.

8. Sureguliuokite ištraukiamojo stalčiaus slankiojimą,

pakabinamosios lentynos gilumoje reguliuodami dvi plokštes F (4 pav.). Tokiu būdu bus įmanoma atitaikyti priešakinę dalį pagal pakabinamosios lentynos poziciją (4 pav.). a. Atlaisvinkite plokščių varžtus F; b. Perkelkite plokštes atgal ar į priekį, priklausomai nuo reikiamos padėties. c. prisukite plokščių varžtus.

9. Prie sandarinimo žiedo C pritaisykite ištraukiamąjį

vamzdį, pageidautina to paties diametro kaip ir sandarinimo žiedas (5 pav.). Ištraukiamasis vamzdis turi būti pakankamai ilgas, kad pasiektų išorę (ištraukiamuoju režimu) ar pakabinamosios lentynos viršų (filtravimo režimu).

10. Pritvirtinkite sandarinimo žiedą C (pritvirtinus turi

pasigirsti spragtelėjimas) prie gaubto viršutinės oro išėjimo angos. Kad įrengti būtų lengviau, žiedas pažymėtas raide G turi atitikti kreipiklį H, esantį prie viršutinės oro išėjimo angos.

11. Užbaikite ištraukiamojo vamzdžio įrengimą

12. Atidarykite ištraukiamąjį stalčių (6 pav.) ir gaubto viduje 2

varžtais pritaisykite estetinę kaukę Q (jei yra komplektacijoje) (7 pav.).

13. Įdiekite riebalų filtrus, prijunkite gaubtą prie elektros tinklo

ir patikrinkite, ar gerai veikia.91 Gaubto aprašymas 8 pav. 1 Valdymo skydas 2 Nuo riebalų saugantis filtras (1 ar 2, priklausomai nuo turimo modelio) 3 Nuo riebalų saugančio filtro atkabinimo rankena 4 Apšvietimas 5 Garų skydas (ištraukiamas), pagal galimus modelius gali būti metalinis, stiklinis ar su riebalų filtru 6 Estetinė kaukė (pagal turimą modelį) 7 Tarpinė detalė (pagal turimą modelį) 8 Pakabinama lentyna (nėra komplekte, aiškinamasis įrengimo piešinys) Veikimas Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas. Virtuvėje susikaupus dideliam garų kiekiui, naudokite didžiausią greitį. Patartina įjungti ištraukimą prieš 5 minutes pradedant gaminti, o baigus gaminti palikti veikti dar apie 15 minučių.

a. Šviesos jungiklis ON/OFF b. Variklių išjungiklis OFF c. - d. - e. Minimalus aspiracijos galingumas (c.), vidutinis (d.), maksimalus (e.). Priežiūra Dėmesio! Prieš valydami prietaisą, išjunkite jį iš elektros tinklo. Ištraukite kištuką iš rozetės arba išjunkite pagrindinį namų elektros jungiklį. Valymas Gaubtą reikia nuolat valyti (bent jau taip pat dažnai kaip ir prižiūrint riebalų filtrus), tiek iš vidaus, tiek ir iš išorės. Valymui naudoti šluostę, suvilgytą skystu neutraliu valikliu. Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO! Dėmesio: netinkamai valant prietaisą bei nesilaikant filtrų keitimo normų gali kilti gaisro pavojus. Todėl rekomenduojama laikytis pateiktų nurodymų. Gamintojas neprisiima jokios atsakomybės už gaisrą bei galimus variklio gedimus, kilusius dėl netinkamos priežiūros arba dėl šių nurodymų nesilaikymo. Stiklinio garų skydo valymas (tinka tik keliems modeliams) 12 pav. Stiklą galite išmontuoti ir valyti įprastu stiklų valikliu. Norėdami išimti stiklą

1. Išimkite riebalų filtrą

2. Lengvai spustelkite stiklą iš išorės žemyn ir leiskite jam

3. Išimkite stiklą lengvai jį išstumdami.
