GEBRUIKSAANWIJZING DF6115E GORENJE

Após ter feito a limpeza, para montar, proceder em sentido inverso. Filtro antigordura Deve ser limpo uma vez por mês com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola. Fig. 9 Filtro de carvão activo (só para a versão filtrante) Retém os odores desagradáveis produzidos durante a cozedura. São necessários 2 filtros de carvão activo por coifa com 2 motores e 1 filtro de carvão activo por coifa com 1 motor. A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses. NÃO pode ser lavado ou regenerado. Fig. 10 Aplicar o filtro de carvão activo como cobertura da grelha de protecção do rotor do motor, em seguida girar a alça central P do filtro em sentido horário. Para a desmontagem girar a alça central P do filtro em sentido anti-horário. Substituição das lâmpadas Fig. 11 Desligar o aparelho da rede eléctrica; Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias. Acessar o vão da lâmpada: Extrair o porta lâmpada fazendo alavanca com uma chave de fendas ou ferramenta similar. Substituir a lâmpada danificada. Em base ao modelo em possesso: Utilize lâmpada à forma de azeitona de 40W Max (E14) ou lâmpadas alógenas de 20W Max (G4 12V). Fechar novamente o porta lâmpada (fixação por engate). Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica.29 NL - Montagevoorschriften en gebruiksaanwiizing Zich strikt aan de aanwijzingen uit deze tekst houden. Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. De wasemkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, echter blijven de gebruiks-, onderhouds- en installatie aanwijzingen dezelfde. Opmerking: De details aangegeven met het teken “(*)” zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden. Waarschuwing Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is. Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen. Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid. De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen. De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is! De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven. Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen. De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen. Het is streng verboden met open vlammen onder de wasemkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden. Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt. De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden. Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten. De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht). Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen. Iedere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen. Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval. Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft. Het gebruik De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie. Uitvoering als afzuigend apparaat De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen naar buiten (afvoerpijp en bevestigingsbandjes niet meegeleverd). afb. 2 Opgelet! Als de wasemkap reeds is voorzien van een koolstoffilter dan moet u dit verwijderen. Filtrerende versie Indien er geen mogelijkheid bestaat voor luchtafvoer naar buiten wordt een actieve koolstoffilter gebruikt. De lucht wordt gereinigd door de filter en weer in het vertrek losgelaten. Voor de wasemkap met 2 afzuigmotoren zijn 2 koolstoffilters nodig en 1 koolstoffilter voor de kap met 1 motor. Opgelet! Als de wasemkap is geleverd zonder koolstoffilter, dan moet u er een bestellen en aanbrengen voor de ingebruikname. De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).30 De instructies voor de aansluiting worden met de perifere afzuigunit geleverd. Het installeren De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 60cm liggen, in geval van een elektrisch fornuis en 70cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden. Elektrische aansluiting De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen. Attentie! Alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is. Montage Voor de installatie:

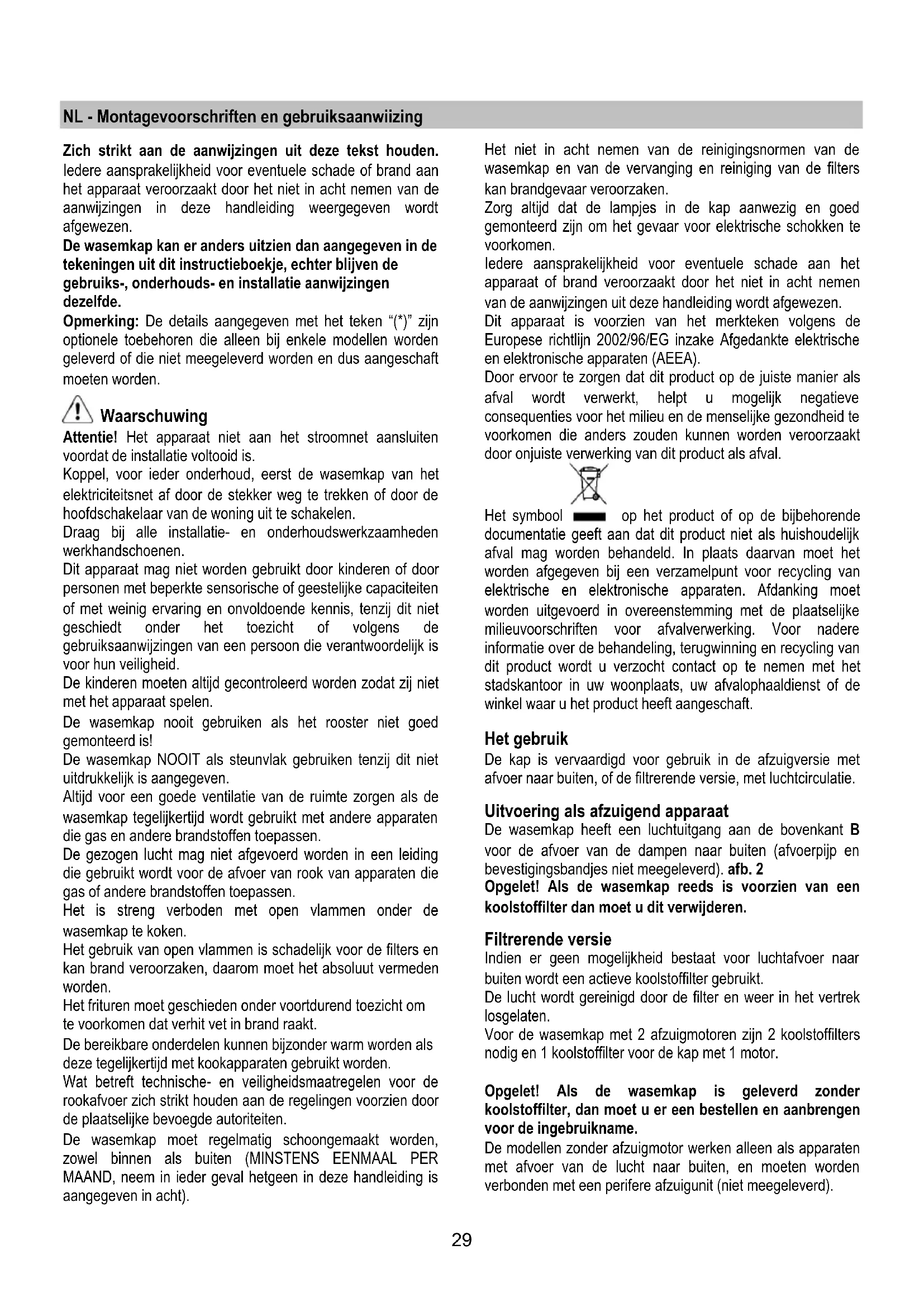

• Controleer of het aangeschafte product, qua afmetingen, geschikt is voor de gekozen installatie plaats.

• Om de montage te vergemakkelijken raden we aan tijdelijk de vetfilters en de andere onderdelen die gedemonteerd en gemonteerd kunnen worden, en dus hieronder beschreven, te verwijderen.

• Verwijder het/de koolstoffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt wordt.

• Controleer of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (*), garantiebewijs (*) enz.), indien deze voorwerpen aanwezig zijn haal ze eruit en bewaar ze goed.

• Indien mogelijk, ontkoppel en verwijder de meubelen onder en rond de installatie ruimte om de achterwand / het plafond gemakkelijker te bereiken. Indien niet mogelijk alle betreffende onderdelen afdekken om deze te beschermen. Kies een vlak oppervlak plaats een afscherming en zet hierop de wasemkap en de meegeleverde onderdelen.

• Controleer tevens of er in de buurt van de installatie ruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de mogelijkheid bestaat voor de verbinding aan een rookafvoer naar buiten (alleen voor het afzuigende apparaat).

• Voer alle nodige werkzaamheden op de muur uit (bijv.: een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerpijp). Voorafgaande informatie voor installatie van de wasemkap: Attentie! De 2 bevestigingsstaven zitten in de polystyreen beschermingen van de verpakking. Er is een rechter R en een linker L staaf (zie ponsschrift op de staven).

1. Maak de staven D (Afb. 1) aan het zijpaneel van het

hangkastje vast, met twee schroeven voor iedere staaf, (de rechterstaaf R aan de rechterzijde en de linkerstaaf L aan de linkerzijde), breng de staaf op een lijn met de onderste rand. Plaats de staaf op een lijn met de achterste rand van het hangkastje, denk eraan dat de achterste rand van de staaf overeenkomt met de achterste rand van de wasemkap; Als de wasemkap voorzien is van een afstandstuk en indien dit toegepast wordt, schuif de staaf naar voren tot de breedte van het afstandstuk. Maak een gat aan de bovenkant van het hangkastje om de afvoerpijp en van de elektriciteitskabel erdoorheen te voeren. (de waarde aangegeven in Afb. 1 voor het gat houdt geen rekening met het afstandstuk).

2. Indien ze nog niet gemonteerd zijn maak 2 staven E

(Afb. 2) aan de zijkanten van de wasemkap vast (een voor iedere zijde). a. verwijder de uitneembare lade; b. verwijder het/de vetfilter/s; c. maak vanuit de binnenkant van de kap iedere staaf met twee schroeven P vast, deze zo hoog mogelijk bevestigen (luchtafvoerzijde) en draai daarna de schroeven vast aan.

3. Bevestig tenslotte met drie Klemmen, vanuit de

buitenkant van de kap, het afstandstuk M (indien meegeleverd - Afb. 2).

4. Plaats de wasemkap in het hangkastje, let op dat de

staaf van de wasemkap E op de staaf van het hangkastje D komt te liggen (Afb. 3). Schuif de elektrische kabel door het daarvoor bestemde gat.

5. Bevestig de wasemkap met twee schroeven aan de

voorzijde (Afb. 3– een voor iedere zijde).

6. Maak de elektrische aansluiting, het elektriciteitsnet moet

alleen aan het einde van de installatie gevoed worden.

7. Als de wasemkap niet precies aansluit met de onderste

rand van het hangkastje regel de positie door de schroeven P van de staven E op de kap gemonteerd iets los te draaien (Afb 2), op deze wijze is het mogelijk de juiste aansluiting tussen de wasemkap en hangkastje te regelen, maak daarna de schroeven weer vast.

8. Regel de beweging van de uitneembare lade naargelang

de diepte van het hangkastje door op de twee aanslagstukken F te handelen (Afb. 4). Op deze wijze is het mogelijk de voorzijde op een lijn te brengen met het hangkastje (Afb. 4). a. Draai de twee schroeven van de aanslagstukken F los; b. Verplaats de aanslagstukken naar achteren of naar31 voren. c. maak de schroeven van de aanslagstukken weer vast.

9. Installeer op de bijgesloten aansluitring C een afvoerpijp,

liefst van hetzelfde diameter als de aansluitring (Afb. 5) de afvoerpijp moet lang genoeg zijn om de buitenzijde te bereiken (Afzuigende uitvoering) of de bovenkant van het hangkastje (filtrerende uitvoering).

10. Maak de aansluitring C vast (klik- verbinding), aan de

bovenste luchtafvoer van de wasemkap. Om de installatie te vergemakkelijken is de ring voorzien van een G die moet overeenkomen met de geleider H verkregen op de bovenste luchtafvoer.

11. Voltooi de installatie van de afvoerpijp.

12. Open de uittrekbare lade (Afb. 6) en maak de

esthetische afdekking Q (indien meegeleverd), vanuit de binnenkant van de wasemkap, met 2 schroeven vast (Afb. 7).

13. Installeer opnieuw de vetfilters, sluit de wasemkap aan

het elektriciteitsnet en controleer of het apparaat goed functioneert. Beschrijving van de wasemkap afb. 8 1 Bedieningspaneel 2 Vetfilter (1 of 2 naargelang het model in Uw bezit) 3 Handgreep voor ontgrendeling van het vetfilter 4 Verlichting 5 Dampscherm (uitneembaar), dit kan van metaal of van glas zijn, naargelang het beschikbare model, of het kan van vetfilter voorzien zijn. 6 Esthetische afdekking (Beschikbaar naargelang het model in Uw bezit) 7 Afstandstuk (Beschikbaar naargelang het model in Uw bezit) 8 Hangkastje (niet meegeleverd, beschrijvende tekening van de installatie typologie) Werking De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis. In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

a. ON/OFF lichten b. OFF motoren c. - d. - e. Zuigkracht laagste (c.), middelste (d.), maximale (e.).32 Onderhoud Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. Schoonmaak De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN! Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Reiniging van het glazen dampscherm (beschikbaar alleen voor enkele modellen) afb. 12 Het glas kan gedemonteerd en gereinigd worden met een gewone reinigingsmiddel voor glazen. Om het glas te verwijderen:

1. Verwijder het vetfilter

2. Druk vanuit de buitenkant lichtjes het glas naar beneden

en schuif het naar voren.

3. Verwijder het glas door dit zacht te draaien.
