KÄYTTÖOHJE DF6115E GORENJE

Efter rengöring monteras glasskivan tillbaka genom att följa anvisningarna i motsatt ordning. Fettfilter Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga. När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder. Fig. 9 Kolfilter (gäller endast filterversionen) Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen. Fläktar med 2 motorer kräver 2 kolfilter medan fläktar med 1 motor endast kräver 1 kolfilter. Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad. Filtret kan INTE rengöras eller återanvändas. Fig. 10 Applicera kolfiltret utanpå motorfläktens skyddsgaller, vrid därefter filtrets centrala handtag P medsols. När filtret skall monteras bort skall filtrets centrala handtag P vridas motsols. Byte av Lampor Fig. 11 Koppla ur apparaten från elnätet. Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem. Öppna lamphuset: Avlägsna plafonden genom att lossa den med hjälp av en liten skruvmejsel eller liknande verktyg. Ersätt den trasiga glödlampan. Beroende på modellen ni är ägare till: Annvänd max 40W ovala glödlampor (E14) eller max 20W halogenlampor (G4 12V) Stäng plafonden (fixeras med tryck). I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.44 FI - Asennus- ja käyttöohjeet KNoudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin voi olla ulkoasultaan erilainen kuin ohjekirjan kuvissa näkyvä malli. Käyttöohjeet, huolto ja asennus Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen. Turvallisuustietoa Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis. Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä. Käytä asennus- ja huoltotöissä suojakäsineitä. Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt, joilla ei ole kokemusta tai tietoa laitteen käytöstä voivat käyttää laitetta ainoastaan valvonnan alaisena, tai jos he ovat saaneet ohjeita laitteen käytöstä sen turvallisuudesta vastaavalta henkilöltä. On valvottava että lapset eivät leiki laitteella. Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla! Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. Tuulettimen alla liekittäminen on ehdottomasti kielletty. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa. Kosketuspinnat voivat kuumentua huomattavasti, kun niitä käytetään keittovälineiden kanssa. Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä. Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja). Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu. Käyttö Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon. Imukupuversio Tuuletin on varustettu ylemmällä poistoaukolla B, jonka kautta savu poistuu ulos (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen). Kuva 2 Huomio! Jos tuulettimessa on hiilisuodatin, se on irrotettava. Suodatinversio Jos ilmaa ei ole mahdollista ohjata ulos, käytetään aktiivihiilisuodatinta. Ilma puhdistuu suodattimen lävitse ja palautuu huoneistoon. Ilma palautuu huoneistoon kaapin poikki kulkevan putken kautta, joka on yhdistetty liitosrenkaaseen. Kaksimoottoriseen tuulettimeen tarvitaan 2 hiilisuodatinta ja yksimoottoriseen tuulettimeen 1 hiilisuodatin. Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä. Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen). Liitäntäohjeet tulevat lisälaitteen mukana. Asennus Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 60cm sähköliesien osalta ja 70cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon. Sähköliitäntä Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.45 Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein. Asennus Ennen asennuksen aloittamista:

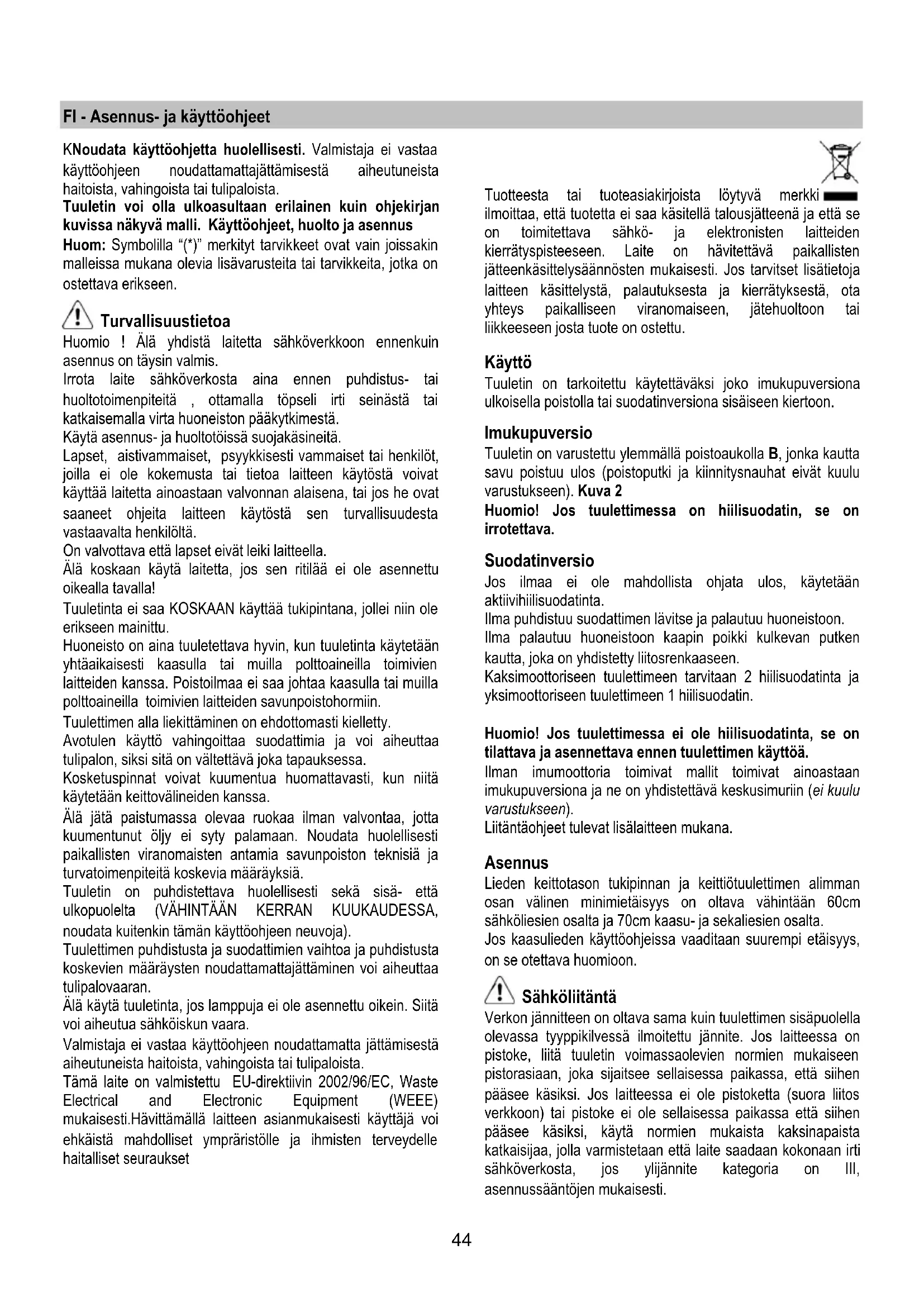

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.

• Asennuksen helpottamiseksi on suositeltavaa irrottaa väliaikaisesti hiilisuodattimet ja muut osat, joiden purkaminen ja asennus on tämän ohjeen mukaan sallittu. Se /ne laitetaan takaisin paikalleen kun asennus on valmis. Katso purkamista koskevat kappaleet.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.

• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

• Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen asennusalueen ympärillä olevat huonekalut, jotta pääset helpommin käsiksi kattoon/seinään, johon tuuletin asennetaan. Muussa tapauksessa suojaa huonekalut ja muut asennusalueella olevat kohteet mahdollisimman hyvin. Valitse tasainen alusta ja peitä se suojalevyllä, jonka päälle voit laittaa tuulettimen ja sen varusteet.

• Tarkista lisäksi, että tuulettimen asennusalueen lähellä (siten että siihen pääsee käsiksi myös kun tuuletin on asennettu) on pistorasia ja että tuuletin voidaan yhdistää ulkoiseen savunpoistolaitteeseen (ainoastaan Imukupuversiossa).

• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian asennus ja/tai poistoputkea varten tarvittava aukko). Alustavaa tietoa kuvun asennuksesta: Huomio! 2 kiinnikettä ovat pakkauksen styroxsuojusten sisällä. Kiinnikkeet ovat yksi oikeanpuoleinen R ja yksi vasemmanpuoleinen L (katso kiinnikkeissä näkyvää leimausta).

1. Kiinnitä kiinnikket D (Kuva 1) kaapin sivulevyyn kahdella

ruuvilla per kiinnike (oikea kiinnike R oikealle ja vasen kiinnike L vasemmalle puolelle), säädä kiinnike alareunan tasolle. Aseta kannatin limittäin kaapin takareunan kanssa ottaen huomioon, että kannattimen takareuna on kuvun takaosan kohdalla; Jos kuvun varustukseen kuuluu seinäetäisyyden säätölevy, sitä käytettäessä siirrä kannatinta eteenpäin säätölevyn paksuuden verran. Tee kaapin kattoon reikä poistoputkea ja sähköjohtoa varten (Kuvan 1 mukainen korkeus ei sisällä mahdollista seinäetäisyyden säätölevyä)

2. Kiinnitä 2 kiinnikettä E (Kuva 2) kuvun sivuille (yksi

kummallekin puolelle), jos niitä ei ole jo aiemmin asennettu. a. vedä vetolaatikko ulos; b. poista rasvasuodatin/suodattimet; c. kiinnitä molemmat kannattimet kuvun sisäpuolelta kahdella ruuvilla P mahdollisimman ylös (ilmanpoistoaukon puolelle) ja kiristä ruuvit.

3. Kiinnitä lopuksi seinäetäisyyden säätölevy M (jos

varusteena -Kuva 2 )kolmella klipsillä kuvun ulkopuolelta.

4. Työnnä kupu kaapin sisään siten, että kuvun kannatin E

tulee kaapin kannattimen D päälle (Kuva 3). Vedä sähköjohto tarkoitusta varten tehdyn reiän läpi.

5. Kiinnitä kupu paikalleen etulevyyn kahdella ruuvilla (Kuva

3 - yksi kummallekin puolelle)

6. Yhdistä laite huoneiston sähköverkkoon. Virran saa

laittaa päälle vasta kun asennus on suoritettu.

7. Jos kupu ei ole aivan kaapin alareunan kohdalla, korjaa

sijainti ruuvaamalla auki kupuun asennettujen kannattimien E ruuvit P (Kuva 2). Näin on mahdollista säätää kupu ja kaappi oikeille paikoilleen. Kiristä sen jälkeen ruuvit uudestaan kiinni.

8. Säädä vetolaatikon kulku kaapin pohjalla kahden

rajoittimen F avulla (Kuva 4)- Näin on mahdollista säätää etulevy kaapin mukaisesti (Kuva 4). a. Löysää rajoitinten F ruuvit; b. Siirrä rajoittimia taaksepäin tai eteenpäin tarpeen mukaan. c. Kiristä rajoitinten ruuvit.

9. Asenna varusteena olevaan liitosrenkaaseen C

halkaisijaltaan liitosrenkaan kokoinen poistoputki (Kuva 7). Poistoputken on oltava tarpeeksi pitkä, jotta se ulottuu ulos asti (imukupuversio) tai kaapin yläseinään asti (suodatinversio).

10. Kiinnitä liitosrengas C (pikakiinnitys) kuvun ylempään

poistoaukkoon. Asennuksen helpottamiseksi rengas on varustettu merkillä G, jonka on oltava tarkoitukseen varatun ohjurin H kohdalla, joka on tehty ylemmän poistoaukon suulle.

11. Suorita poistoputken asennus loppuun.

12. Avaa ulosvedettävä laatikko (Kuva 6) ja asenna peitelevy

Q paikalleen ( jos varusteena) kahdella ruuvilla tuulettimen sisäpuolelta (Kuva 7).

13. Aseta rasvasuodattimet uudestaan paikalleen, yhdistä

kupu sähköverkkoon ja tarkista että se toimii moitteettomasti.46 Tuulettimen kuvas Kuva 8

2. Rasvasuodatin (1 tai 2 mallista riippuen)

3. Rasvasuodattimen irrotuskahva

5. Lippa (ulosvedettävä), mallista riippuen saatavana

metallisena, lasisena tai rasvasuodattimella varustettuna

6. Peitelevy (saatavana mallista riippuen)

7. Seinäetäisyyden säätölevy ( saatavana mallista riippuen)

8. Kaappi (ei kuulu varustukseen, asennuskuvat )

Toiminta Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa. Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

a. valojen ON/OFF katkaisija b. moottoreiden OFF katkaisija c. - d. - e. Pienin imuteho (c.), keskitaso (d.), korkein (e.). Huolto Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta. Puhdistus Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta. Vältä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA! Huomio: Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä. Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista. Lasisen lipan (saatavana vain joissakin malleissa) puhdistus Kuva 12 Lasi voidaan irrottaa ja puhdistaa tavallisella lasinpuhdistusaineella. Lasin irrotus:

1. Poista rasvasuodatin

2. Paina lasia kevyesti alaspäin ulkopuolelta ja vedä sitä

3. Irrota lasi kevyesti pyörittämällä.

Kun lasi on puhdistettu, aseta se takaisin paikoilleen noudattamalla edellä olevia ohjeita päinvastaisessa järjestyksessä. Rasvasuodatin Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla. Rasvasuodatin irrotetaan vetämällä jousikahvasta. Kuva 9 Hiilisuodatin (ainoastaan suodatinversiossa) Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut. Kaksimoottoriseen tuulettimeen tarvitaan 2 hiilisuodatinta ja yksimoottoriseen tuulettimeen 1 hiilisuodatin. Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein. Sitä EI voi pestä eikä käyttää uudestaan Kuva 10 Aseta hiilisuodatin moottorin pyörivän osan suojaverkon päälle, käännä sen jälkeen suodattimen keskimmäistä kahvaa P myötäpäivään. Hiilisuodatin poistetaan kääntämällä keskimmäistä kahvaa P vastapäivään. Lamppujen vaihto Kuva. 11 Irrota laite sähköverkosta. Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin. Avaa lampuille varattu tila: vedä valaisinyksikkö ulos nostamalla sitä pienellä ruuvimeisselillä tai vastaavalla työkalulla. Vaihda vioittunut lamppu. Käytössä olevan mallin mukaisesti: Käytä max 40W kynttilälamppuja (E14) tai max 20W halogeenilamppuja (G4 12V) Sulje valaisinyksikkö uudestaan (pikakiinnitys). Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.47 RU - Инструкция по монтажу у эксплуатации Изготовитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, могущие иметь место при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка может иметь дизайн, отличающийся от вытяжки показанной на рисунках данного руководства, тем не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же. Примечание: принадлежности, обозначенные знаком “(*)” поставляются по спецзапросу только к некоторым моделям или в случае необходимости в закупке деталей, которые не были поставлены.
