WHI649X21P - Liesituuletin GORENJE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Gorenje
Malli	WHI649X21P
Sähköliitäntä	220-240 V ~ 50 Hz
Ohjaustyyppi	Elektroniset painikkeet
Nopeuksien lukumäärä	3 nopeutta + Power Boost
Poistotila	Ulkoilman poisto tai kiertoilma
Valaistus	LED
Rasvasuodatin	Pestävä (kuukausittain)
Aktiivihiilisuodatin	Vaihto 4 kuukauden välein (kiertoilma)
Asennuksen vähimmäisetäisyys (sähköliesi)	≥ 50 cm
Asennuksen vähimmäisetäisyys (kaasu/yhdistelmä)	≥ 65 cm
Asennustyyppi	Seinäkiinnitys
Ajastintoiminto	Viivästetty pysäytys 15 minuuttia
Power Boost -toiminto	5 minuuttia maksimiteholla
Ulkopinnan puhdistus	Pehmeä sieni ja neutraali pesuaine
Turvallisuusohjeet	Irrota pistoke ennen huoltoa, älä liekitä liesituulettimen alla
Lamppujen vaihto	Ota yhteyttä tekniseen huoltoon
Lisävarusteet	Aktiivihiilisuodatin (jos ei sisälly)
Noudatetut standardit	EN/IEC 60335, EN/IEC 61591, EN 55014

Usein kysytyt kysymykset - WHI649X21P GORENJE

Kuinka puhdistaa rasvasuodatin?

Irrota suodatin vetämällä jousikahvasta. Puhdista se kerran kuukaudessa miedolla pesuaineella käsin tai astianpesukoneessa (lyhyt ohjelma, keskilämpötila).

Milloin aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatin on vaihdettava 4 kuukauden välein kiertoilmatilassa. Sitä ei pestä eikä se uusiudu.

Kuinka käyttää Power Boost -tilaa?

Paina Power Boost (P>>) -painiketta. Liesituuletin toimii maksimiteholla 5 minuuttia ja palaa automaattisesti nopeudelle 3.

Kuinka asettaa viivästetty pysäytysajastin?

Paina kerran Ajastin-painiketta: liesituuletin pysähtyy 15 minuutin kuluttua. Boost-tilassa se toimii 5 min Boost-tilassa ja 10 min nopeudella 3.

Mikä on asennuksen vähimmäisetäisyys liesitason yläpuolella?

Sähköliesi: vähintään 50 cm. Kaasu- tai yhdistelmäliesi: vähintään 65 cm.

Voinko käyttää liesituuletinta ilman aktiivihiilisuodatinta?

Kyllä, jos liesituuletin on ulkoilman poistotilassa, hiilisuodatinta ei tarvita. Kiertoilmatilassa se on pakollinen.

Kuinka vaihtaa LED-lamppu?

LED-lamput eivät ole käyttäjän vaihdettavissa. Jos ne eivät toimi, ota yhteyttä valtuutettuun tekniseen huoltoon.

Mitä tehdä sähkökatkon sattuessa?

Irrota liesituulettimen pistoke tai katkaise virta sulakkeesta. Kun sähköt palaavat, kytke virta ja tarkista toiminta.

Voinko puhdistaa liesituulettimen alkoholilla?

Ei, älä käytä alkoholia tai hankaavia aineita. Käytä pehmeää sientä ja neutraalia nestemäistä pesuainetta.

Mitä lisävarusteita liesituulettimen mukana toimitetaan?

Liesituulettimen mukana toimitetaan kiinnitykseen tarkoitettuja laajennustappeja. Aktiivihiilisuodatin saattaa sisältyä malliin (valinnainen).

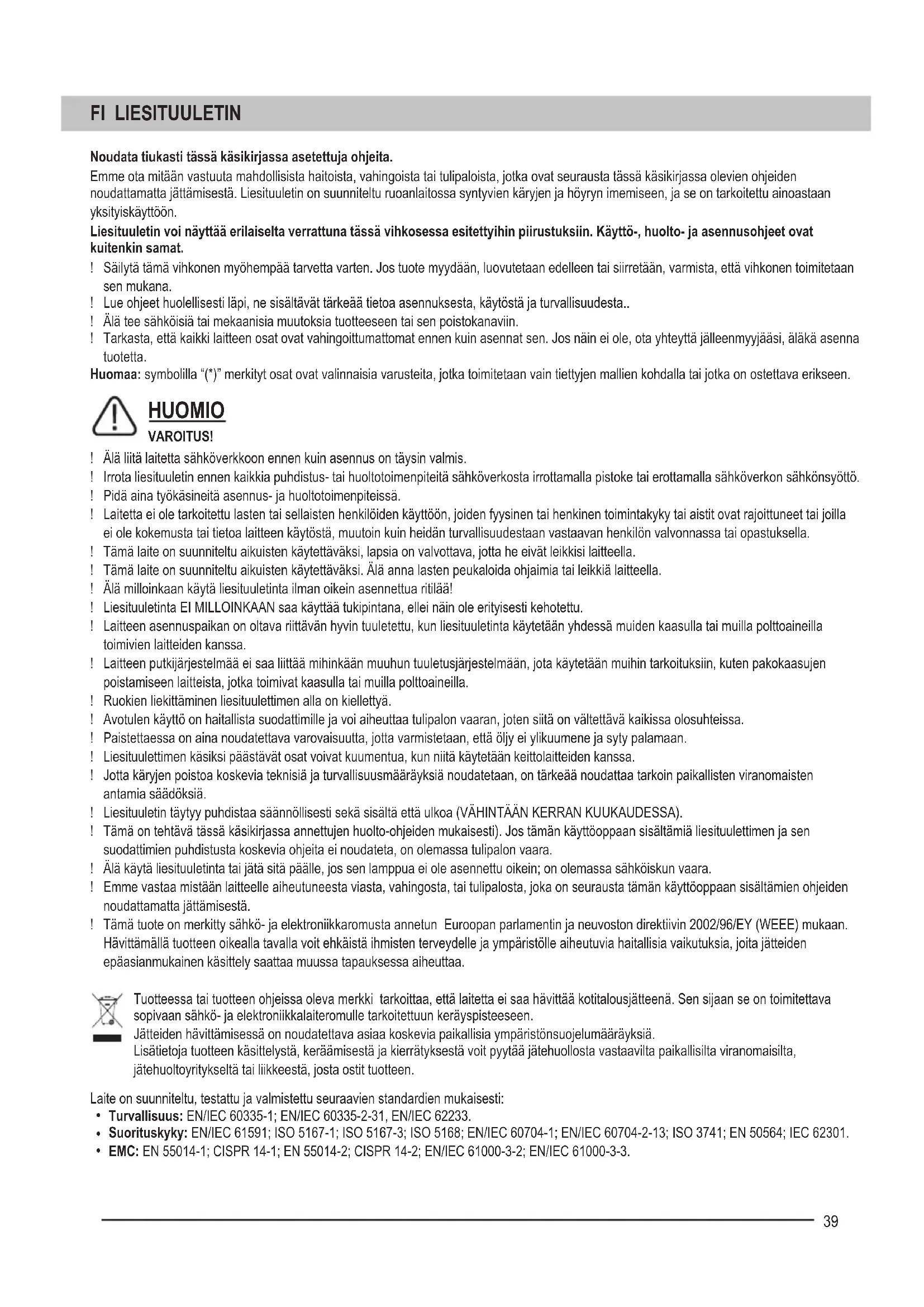

KÄYTTÖOHJE WHI649X21P GORENJE

NBI Väjialasketoru ei kuulu komplekti, vaan se on ostettava erikseen. Väjialasketoru lübimööt

Noudata tiukasti tässä kirjassa annettuja ohjeita.

Emme ota mitään vastuuta mahdollisista haitoista, vahingoista tai tulipaloista, jotka ovat seurausta tässä kirjassa olevien ohjeiden noudattamatta jättämisestä. Liesituuletin on suunniteltu ruoanlaitossa syntyvien käryjen ja höyryjen imemiseen, ja se on tarkoitettu ainoastaan yksityiskäyttöön.

Liesituuletin voi näyttää erilaiselta verrattuna tässä vihkosessa esitettyihin piirustuksiin. Käyttö-, huolto- ja asennusohjeet ovat kuitenkin samat.

! Säilytä tämä vihkonen myöhempää tarvetta varten. Jos tuote myydään, luovutetaan edelleen tai siirretään, varmista, että vihkonen toimitetaan sen mukana. ! Lue ohjeet huolellisesti läpi, ne sisältävät tärkeää tietoa asennuksesta, käytöstä ja turvallisuudesta. ! Älä tee sähköisiä tai mekaanisia muutoksia tuotteeseen tai sen poistokanaviin. ! Tarkasta, että kaikki laitteen osat ovat vahingoittumattomat ennen kuin asennat sen. Jos näin ei ole, ota yhteyttä jälleenmyyjääsi, äläkä asenna tuotetta.

Huomaa: symbolilla (*) merkityt osat ovat valinnaisia varusteita, jotka toimitetaan vain tietyissä malleissa tai jotka on ostettava erikseen.

HUOMIO

VAROITUS!

! Älä liitä laitetta sähköverkkoon ennen kuin asennus on täysin valmis. ! Irrota liesituuletin ennen kaikkia puhdistus- tai huoltotoimenpiteitä sähköverkosta irrottamalla pistoke tai erottamalla sähköverkon syöttö. ! Pidä aina työkäsineitä asennus- ja huoltotoimenpiteissä. ! Laitetta ei ole tarkoitettu lasten tai sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen toimintakyky tai aistit ovat rajoittuneet tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, muutoin kuin heidän turvallisuudestaan vastaavan henkilön valvonnassa tai opastuksella. ! Tämä laite on suunniteltu aikuisten käytettäväksi, lapsia on valvottava, jotta he eivät leikkisi laitteella. ! Tämä laite on suunniteltu aikuisten käytettäväksi. Älä anna lasten peukaloida ohjaimia tai leikkiä laitteella. ! Älä milloinkaan käytä liesituuletinta ilman oikein asennettua ritilää! ! Liesituuletinta EI MILLOINKAAN saa käyttää tukipintana, ellei siihen ole erityisesti kehotettu. ! Laitteen asennustilan on oltava riittävän hyvin tuuletettu, kun liesituuletinta käytetään yhdessä muiden kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. ! Laitteen putkijärjestelmää ei saa liittää mihinkään muuhun tuuletusjärjestelmään, jota käytetään muihin tarkoituksiin, kuten pakokaasujen poistamiseen laitteista, jotka toimivat kaasulla tai muilla polttoaineilla. ! Ruokien liekittäminen liesituulettimen alla on kiellettyä. ! Avotulen käyttö on haitallista suodattimille ja voi aiheuttaa tulipalon vaaran, joten sitä on vältettävä kaikissa olosuhteissa. ! Paistettaessa on aina noudatettava varovaisuutta, jotta varmistetaan, että öljy ei ylikuumene ja syty palamaan. ! Liesituulettimen käytön aikana osat voivat kuumentua, kun niitä käytetään keittolaitteiden kanssa. ! Jotta käryjen poistoa koskevia teknisiä ja turvallisuusmääräyksiä noudatetaan, on tärkeää noudattaa tarkoin paikallisten viranomaisten antamia säädöksiä. ! Liesituuletin täytyy puhdistaa säännöllisesti sekä sisältä että ulkoa (VÄHINTÄÄN KERRAN KUUKAUDESSA). ! Tämä on tehtävä tässä käyttöohjeessa annettujen huolto-ohjeiden mukaisesti. Jos tämän käyttöoppaan sisältämiä liesituulettimen ja sen suodattimien puhdistusta koskevia ohjeita ei noudateta, on olemassa tulipalon vaara. ! Älä käytä liesituuletinta tai jätä sitä päälle, jos sen lamppua ei ole asennettu oikein; on olemassa sähköiskun vaara. ! Emme vastaa mistään laitteelle aiheutuneesta viasta, vahingosta tai tulipalosta, joka on seurausta tämän käyttöoppaan sisältämien ohjeiden noudattamatta jättämisestä. ! Tämä tuote on merkitty sähkö- ja elektroniikkaromusta annetun Euroopan parlamentin ja neuvoston direktiivin 2002/96/EY (WEEE) mukaan. Hävittämällä tuotteen oikealla tavalla voit ehkäistä ihmisten terveydelle ja ympäristölle aiheutuvia haittoja, joita jätteiden epäasianmukainen käsittely saattaa muussa tapauksessa aiheuttaa.

Tuotteessa tai tuotteen ohjeissa oleva merkki tarkoittaa, että laitetta ei saa hävittää kotitalousjätteenä. Sen sijaan se on toimitettava sopivaan sähkö- ja elektroniikkalaiteromulle tarkoitettuun keräyspisteeseen.

Jätteiden hävittämisessä on noudatettava asiaa koskevia paikallisia ympäristönsuojelumääräyksiä.

Lisätietoja tuotteen käsittelystä, keräyksestä ja kierrätyksestä voit pyytää jätehuollosta vastaavilta paikallisilta viranomaisilta, jätehuoltoyrityksiltä tai liikkeestä, josta ostit tuotteen.

Laite on suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Ehdotuksia tuotteen käyttämiseksi tavalla, joka vähentää sen ympäristövaikutuksia: Kytke liesituuletin päälle miniminopeudella aloittaessasi ruoanlaiton ja anna sen käydä muutama minuutti sen jälkeen, kun olet lopettanut ruoanlaiton. Nosta nopeutta ainoastaan, jos käryjä ja höyryä on paljon, ja käytä lisätehonäppäimiä (-nopeuksia) vain äärimmäisissä tilanteissa. Vaihda hiilisuodatin (-suodattimet) tarvittaessa hyvän hajunpoistotehokkuuden ylläpitämiseksi. Puhdista rasvasuodatin (-suodattimet) tarvittaessa hyvän rasvan suodatustehokkuuden ylläpitämiseksi. Käytä tässä oppaassa mainittua imujärjestelmän enimmäishalkaisijaa poistotehon optimoimiseksi ja melun minimoimiseksi.

Asennusta koskevia lisätietoja

Käytä asennuksessa ainoastaan tuotteen mukana toimitettuja kiinnitysruuveja, tai jos toimitukseen ei sisälly ruuveja, osta oikeantyyppiset ruuvit. Käytä oikeanpituisia ruuveja, pituus on ilmoitettu asennusohjeissa. Jos et ole varma, ota yhteyttä valtuutettuun huoltokeskukseen tai vastaavaan pätevään tahoon.

VAROITUS! Jos ruuveja ei asenneta tai laitetta kiinnitetä tämän ohjeen mukaisesti, seurauksena voi olla sähkötapaturmia.

KÄYTTÖ

Liesituuletin on suunniteltu käytettäväksi joko käryt poistavana tai suodattavana versiona.

Kanavoitumisversio

Käryt siirretään rakennuksen ulkopuolelle erityistä putkea pitkin, joka on liitetty liesituulettimen yläosassa olevalla liitäntärenkaalla.

Huomio! Poistoputkea ei sisälly toimitukseen, vaan se on hankittava erikseen.

Poistoputken halkaisijan täytyy olla liitäntärenkaan kokoinen.

Vaakasuorilla osuuksilla poistoputken on oltava hieman kalteva (noin 10°) ja suunnattu ylöspäin, jotta ilma poistuisi tehokkaasti huoneesta.

Huomio! Jos liesituuletin toimitetaan aktiivihiilisuodattimen kanssa, se on poistettava. Liitä liesituuletin ja seinällä olevat poistoaukot halkaisijaltaan yhtä suureen ilman poistoaukkoon (liitäntälaippa).

Käytettäessä putkia ja seinällä olevia poistoaukkoja, joiden halkaisijat ovat pienemmät, seurauksena on imutehon heikkeneminen ja voimakas melun lisääntyminen.

Siksi kaikessa vastaavassa käytössä on noudatettava ohjeita.

! Käytä kanavaa, jossa on pienin välttämättömän tarpeellinen pituus. ! Käytä hormia, jossa on niin vähän mutkia kuin mahdollista (suurin taivekulma: 90°). ! Vältä jyrkkiä mutkia hormin poikkileikkauksessa. ! Käytä hormia, joka on sisältä niin sileä kuin mahdollista. ! Hormin on oltava valmistettu sertifioidusta materiaalista.

Suodatinversio

Versioon tarvitaan yksi aktiivihiilisuodatin, joka on saatavana tavalliselta jälleenmyyjältämme. Suodatin poistaa rasvan ja hajut imetystä ilmasta ja syöttää sen sitten takaisin huoneeseen ylemmän poistoritilän kautta.

ASENNUS

Keittotasolla olevien keittoastioiden tukipinnan ja liesituulettimen alhaisimman osan välinen pienin etäisyys ei saa olla alle 55 cm sähkökeittotason ja 65 cm kaasu- tai monitoimikeittotason kohdalla.

Jos kaasukeittotason asennusohjeissa on määritetty suurempi etäisyys, sitä on noudatettava.

Sähköliitäntä

Verkkovirran täytyy vastata liesituulettimen sisäpuolella sijaitsevalla levyllä ilmoitettua arvoa. Jos laite on varustettu pistokkeella, liitä liesituuletin asennuksen jälkeen määräystenmukaiseen pistorasiaan, johon pääsee helposti käsiksi. Jos liesituuletinta ei ole varustettu pistokkeella (suora sähköliitäntä) tai pistoke ei sijaitse paikassa, johon siihen pääsee käsiksi asennuksen jälkeen, käytä standardien mukaista kaksinapaista kytkintä, joka varmistaa laitteen täydellisen erottamisen sähköverkosta asennusohjeiden mukaisesti olosuhteissa, jotka liittyvät ylijänniteluokkaan III.

Varoitus! Ennen kuin liität liesituulettimen uudelleen verkkovirtaan ja tarkastat, toimiiko se tehokkaasti, tarkasta aina, että virtajohto on asennettu oikein.

Kiinnitys

Erittäin painava tuote; liesituulettimen käsittelyyn ja asennukseen vaaditaan aina vähintään kaksi henkilöä. Ennen kuin aloitat asennuksen:

Tarkasta, että ostettu tuote on sopivan kokoinen asennuspaikkaan. - Poista hiilisuodattimet, jos sellaiset sisältyvät toimitukseen (katso myös vastaava luku). Ne on asennettava ainoastaan, jos haluat käyttää liesituuletinta suodattavana versiona. - Tarkasta, ettei liesituulettimen sisällä ole (kuljetussyistä) mitään muuta materiaalia (esim. ruuvipaketteja, takuupapereita, jne.), jotka on mahdollisesti poistettava ja säilytettävä. Mikäli mahdollista, irrota ja poista erillinen tai siirrettävissä oleva liesi keittokalustuksen aukosta, jotta takaseinään/kattoon pääsee paremmin käsiksi. Laita muussa tapauksessa työtason, keittotason tai lieden päälle paksu suojapeite sen suojaamiseksi vaurioitumiselta ja lialta. Valitse tasainen pinta laitteen kokoamiseksi. Peitä pinta suojapeitteellä ja aseta kaikki liesituulettimen osat ja kiinnityskappaleet sen päälle. Tarkasta myös, onko liesituulettimen asennusalueen lähellä (alueella, johon pääsee käsiksi myös liesituulettimen ollessa asennettuna) käytettävissä pistorasia, ja voidaanko ulkopuolelle liittää kärynpoistolaite (vain imevä malli). - Tee vaadittavat asennustyöt (esim. pistorasian asentaminen ja/tai reiän tekeminen poistoputkea varten vaadittavalle kanavalle).

Toimitukseen sisältyvät laajennustulpat on tarkoitettu kiinnittämään liesituuletin useimpien tyyppisiin seiniin/välikattoihin. Kuitenkin pätevän teknikon on varmistettava, että materiaalit soveltuvat kyseessä oleville seinä-/kattotyypeille käytettäviksi. Seinän/välikaton täytyy olla riittävän vahva kantamaan liesituulettimen paino. Älä kiinnitä laitetta seinään laatoilla, laastilla tai silikonilla. Vain pinta-asennus.

KÄYTTÖ

Käytä voimakasta imutehoa, jos keittiössä on voimakasta käryä. Suosittelemme käynnistämään liesituulettimen 5 minuuttia ennen ruoanlaittoa ja antamaan sen käydä noin 15 minuuttia ruoanlaiton lopettamisen jälkeen.

Kosketussäätimet

Sytytä valo painamalla valopainiketta. Sammuta valo painamalla sitä uudelleen. Aloita moottorinopeuden valinta painamalla virtapainiketta. Kun virtapainike on valittuna, nopeus 1-3, Power boost ja ajastin-painikkeet ovat himmeästi valaistut. Käynnistä moottori nopeudelle 1 painamalla Nopeus 1 -painiketta. Käynnistä moottori nopeudelle 2 painamalla Nopeus 2 -painiketta. Käynnistä moottori nopeudelle 3 painamalla Nopeus 3 -painiketta. Power Boost -painike käynnistää liesituulettimen tehotoiminnon. Laite toimii tehostustilassa 5 minuuttia ja palaa sitten nopeustasolle 3. - Imunopeuden (-tehon) PÄÄLLE/POIS-ajastin.

Huom: toimintoa voi käyttää nopeudenvalintapainikkeilla (1-3, tehostustila) valittaville nopeuksille.

Ajastinpainikkeen painaminen viivästää sammutusaikaa 15 minuuttia. Kun laite on tehostustilassa, se toimii 5 minuuttia tehostettuna ja siirtyy sitten 10 minuutiksi nopeustasolle 3.

HUOLTO

HUOMIO! Ennen kuin suoritat laitteelle mitään huoltotoimenpiteitä, erota liesituuletin sähkönsyötöstä kytkemällä se pois päältä kytkimellä ja poistamalla kytkimen sulake.

Tai jos laite on kytketty pistokkeen ja pistorasian kautta, pistoke on irrotettava pistorasiasta.

Puhdistus

Liesituuletin on puhdistettava säännöllisesti sisältä ja ulkoa (vähintään yhtä usein kuin suoritat rasvasuodattimien huollon). Puhdista liinalla, joka on kostutettu neutraalilla nestemäisellä pesuaineella. Älä käytä hankaavia tuotteita. ÄLÄ KÄYTÄ ALKOHOLIA!

VAROITUS: Jos liesituulettimen puhdistamista ja suodattimien vaihtoa koskevia perussuosituksia ei noudateta asianmukaisesti, voi seurauksena olla tulipalon vaara. Suosittelemme siis noudattamaan ohjeita.

Valmistaja ei ota minkäänlaista vastuuta moottorin vaurioitumisesta tai tulipalosta johtuvista vaurioista, jotka ovat seurausta epäasianmukaisesta huollosta tai turvallisuusohjeiden noudattamatta jättämisestä.

Rasvasuodatin

Sieppaa keittorasvan hiukkasia.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella joko käsin tai astianpesukoneessa, johon on valittava alhainen lämpötila ja lyhyt pesuohjelma. Pestäessä astianpesukoneessa rasvasuodatin voi värjäytyä hiukan, mutta tämä ei vaikuta sen suodatuskykyyn. Irrota rasvasuodatin vetämällä jousen vapautuskahvasta.

Hiilisuodatin (vain suodatinmalli)

Se imee ruoanlaitossa syntyvät epämiellyttävät hajut.

Hiilisuodatin kyllästyy epäpuhtauksilla pidemmän käytön jälkeen riippuen ruoanlaittotavasta ja siitä, kuinka usein rasvasuodatin puhdistetaan.

Panos on kuitenkin vaihdettava vähintään neljän kuukauden välein.

Hiilisuodatinta ei saa pestä tai puhdistaa.

Pyöreä hiilisuodatin

Aseta se kummallekin puolelle peittämään kumpikin moottorin puhaltimen suojaritilä ja kierrä myötäpäivään.

Pura kiertämällä vastapäivään.

Lamppujen vaihtaminen

Liesituuletin on varustettu LED-teknologiaan perustuvalla valojärjestelmällä.

LEDit takaavat optimaalisen valaistuksen, ja ne kestävät jopa 10 kertaa pidempään kuin perinteiset lamput ja mahdollistavat jopa 90 prosentin sähkön säästön.

Jos valaistusjärjestelmässä on toimintahäiriö, ota yhteys huoltoon.
