Toote tüüp	Õhupuhasti
Bränd	Gorenje
Mudel	WHI649X21P
Toiteallikas	220-240 V ~ 50 Hz
Juhtimistüüp	Elektroonilised nupud
Kiiruste arv	3 kiirust + Power Boost
Väljatõmbe režiim	Välisõhku või retsirkulatsioon
Valgustus	LED
Rasvafilter	Pestav (iga kuu)
Aktiivsöefilter	Vahetus iga 4 kuu tagant (retsirkulatsioon)
Minimaalne paigalduskaugus (elektripliit)	≥ 50 cm
Minimaalne paigalduskaugus (gaas/segatud)	≥ 65 cm
Paigaldustüüp	Seinale kinnitamine
Taimeri funktsioon	Viivitusega väljalülitumine 15 minutit
Power Boost funktsioon	5 minutit maksimaalsel võimsusel
Välispinna puhastamine	Pehme käsn ja neutraalne pesuaine
Ohutusjuhised	Enne hooldust lahutage vooluvõrgust, ärge küpsetage leegiga õhupuhasti all
Lampide vahetamine	Võtke ühendust tehnilise teenindusega
Valikulised tarvikud	Aktiivsöefilter (kui pole kaasas)
Järgitud normid	EN/IEC 60335, EN/IEC 61591, EN 55014

Korduma kippuvad küsimused - WHI649X21P GORENJE

Kuidas puhastada rasvafiltrit?

Eemaldage filter, tõmmates vedruga käepidet. Puhastage seda üks kord kuus mitteagressiivse pesuainega, käsitsi või nõudepesumasinas (lühike programm, mõõdukas temperatuur).

Millal vahetada aktiivsöefiltrit?

Aktiivsöefilter tuleb retsirkulatsioonirežiimil vahetada iga 4 kuu tagant. Seda ei saa pesta ega regenereerida.

Kuidas kasutada Power Boost režiimi?

Vajutage nuppu Power Boost (P>>). Õhupuhasti töötab maksimaalsel võimsusel 5 minutit, seejärel lülitub automaatselt tagasi kiirusele 3.

Kuidas seadistada viivitusega väljalülituse taimerit?

Vajutage üks kord nuppu Taimer: õhupuhasti peatub 15 minuti pärast. Boost-režiimil töötab 5 minutit Boost-režiimil ja seejärel 10 minutit kiirusel 3.

Mis on minimaalne paigalduskaugus pliidi kohal?

Elektripliidi puhul: vähemalt 50 cm. Gaasi- või segatud pliidi puhul: vähemalt 65 cm.

Kas ma saan õhupuhastit kasutada ilma aktiivsöefiltrita?

Jah, kui õhupuhasti on väljatõmberežiimil, pole aktiivsöefiltrit vaja. Retsirkulatsioonirežiimil on see kohustuslik.

Kuidas vahetada LED-lampi?

LED-lambid pole kasutaja poolt vahetatavad. Rikke korral võtke ühendust volitatud tehnilise teenindusega.

Mida teha voolukatkestuse korral?

Ühendage õhupuhasti vooluvõrgust lahti või lülitage kaitselüliti välja. Pärast voolu taastumist ühendage uuesti ja kontrollige korrektset tööd.

Kas ma saan õhupuhastit puhastada alkoholiga?

Ei, ärge kasutage alkoholi ega abrasiivseid tooteid. Kasutage pehmet käsna ja neutraalset vedelat pesuainet.

Millised tarvikud on õhupuhastiga kaasas?

Õhupuhasti on tarnitud koos laiendustüüblitega kinnitamiseks. Aktiivsöefilter võib olenevalt mudelist kaasas olla (valikuline).

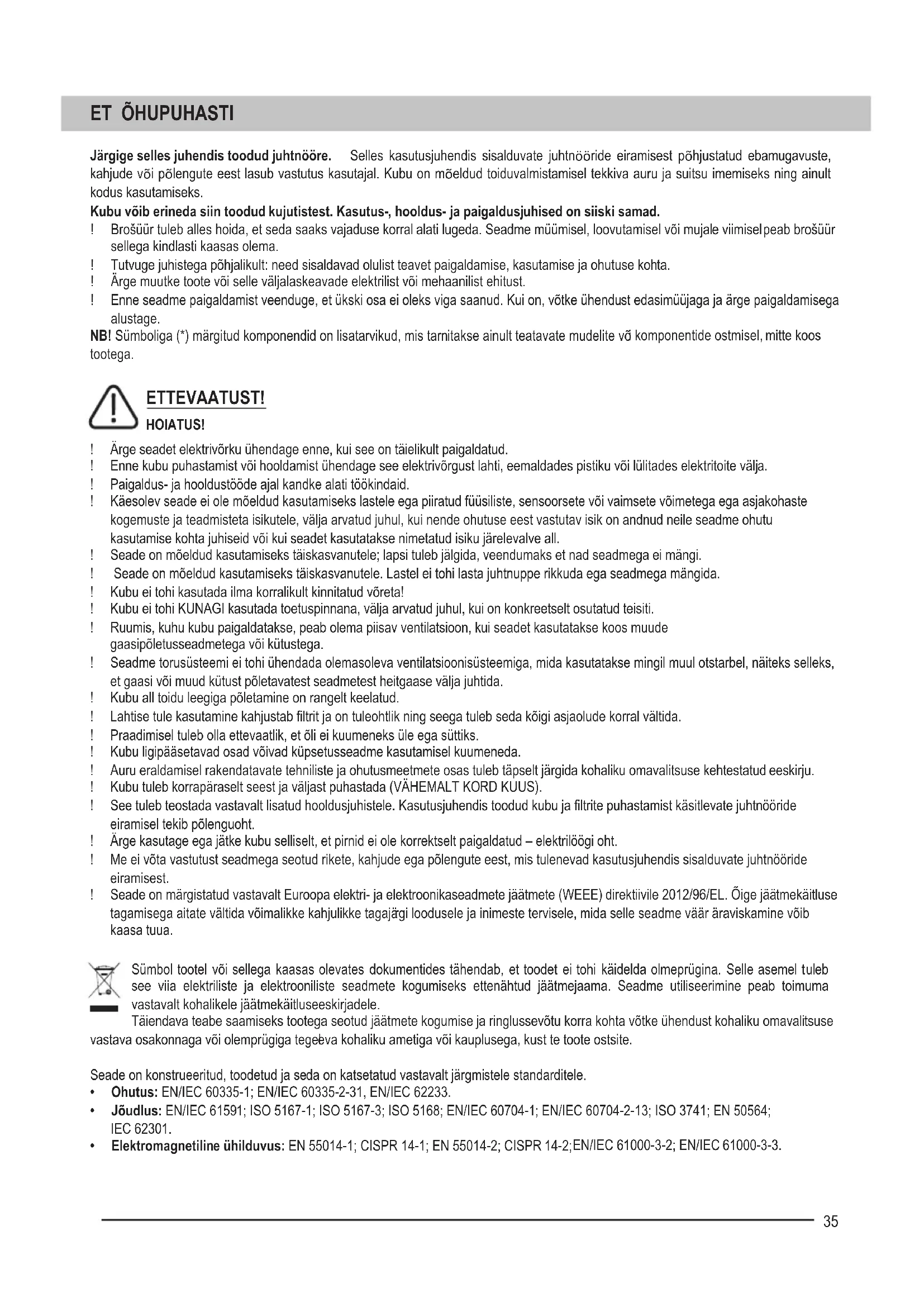

KASUTUSJUHEND WHI649X21P GORENJE

Järgige selles juhendis toodud juhtnööre. Selles kasutusjuhendis sisalduvate juhtnööride eiramisest põhjustatud ebamugavuste, kahjude või vigastuste eest lasub vastutus kasutajal. Kubu on mõeldud toiduvalmistamisel tekkiva auru ja suitsu imemiseks ning ainult kodus kasutamiseks.

Kubu võib erineda siin toodud kujutistest. Kasutus-, hooldus- ja paigaldusjuhised on siiski samad.

Brošüür tuleb alles hoida, et seda saaks vajaduse korral alati lugeda. Seadme müümisel, loovutamisel või teisele isikule üleandmisel peab brošüür sellega kindlasti kaasas olema. Tutvuge juhistega põhjalikult: need sisaldavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta. Ärge muutke toote või selle väljalaskeavade elektrilist ega mehaanilist ehitust. Enne seadme paigaldamist veenduge, et ükski osa ei oleks vigastatud. Kui on, võtke ühendust edasimüüjaga ja ärge paigaldamisega alustage.

NB! Sümboliga (*) märgitud komponendid on lisatarvikud, mis tarnitakse ainult teatavate mudelite või komponentide ostmisel, mitte koos tootega.

ETTEVAATUST!

HOIATUS!

Ärge ühendage seadet elektrivõrku enne, kui see on täielikult paigaldatud. Enne kubu puhastamist või hooldamist ühendage see elektrivõrgust lahti, eemaldades pistiku või lülitades elektritoite välja. Paigaldus- ja hooldustööde ajal kandke alati töökindaid. Käesolev seade ei ole mõeldud kasutamiseks lastele ega piiratud füüsiliste, sensoorsete või vaimsete võimetega ega asjakohaste kogemuste ja teadmisteta isikutele, välja arvatud juhul, kui nende ohutuse eest vastutav isik on andnud neile seadme ohutu kasutamise kohta juhiseid või kui seadet kasutatakse nimetatud isiku järelevalve all. Seade on mõeldud kasutamiseks täiskasvanutele; lapsi tuleb jälgida, veendumaks et nad seadmega ei mängi. Seade on mõeldud kasutamiseks täiskasvanutele. Lastel ei tohi lasta juhtnuppe rikkuda ega seadmega mängida. Kubu ei tohi kasutada ilma korralikult kinnitatud võreta! Kubu ei tohi KUNAGI kasutada toetuspinnana, välja arvatud juhul, kui on konkreetselt osutatud teisiti. Ruumis, kuhu kubu paigaldatakse, peab olema piisav ventilatsioon, kui seadet kasutatakse koos muude gaasipõletusseadmetega või kütustega. Seadme torusüsteemi ei tohi ühendada olemasoleva ventilatsioonisüsteemiga, mida kasutatakse mingil muul otstarbel, näiteks selleks, et gaasi või muud kütust põletavatest seadmetest heitgaase välja juhtida. Kubu all toidu leegiga põletamine on rangelt keelatud. Lahtise tule kasutamine kahjustab filtrit ja on tuleohtlik ning seega tuleb seda kõigi asjaolude korral vältida. Praadimisel tuleb olla ettevaatlik, et õli ei kuumeneks üle ega süttiks. Kubu ligipääsetavad osad võivad küpsetusseadme kasutamisel kuumeneda. Auru eraldamisel rakendatavate tehniliste ja ohutusmeetmete osas tuleb täpselt järgida kohaliku omavalitsuse kehtestatud eeskirju. Kubu tuleb korrapäraselt seest ja väljast puhastada (VÄHEMALT KORD KUUS). See tuleb teostada vastavalt lisatud hooldusjuhistele. Kasutusjuhendis toodud kubu ja filtrite puhastamist käsitlevate juhtnööride eiramisel tekib põlenguoht. Ärge kasutage ega jätke kubu selliselt, et pirnid ei ole korrektselt paigaldatud - elektrilöögi oht. Me ei võta vastutust seadmega seotud rikete, kahjude ega põlengute eest, mis tulenevad kasutusjuhendis sisalduvate juhtnööride eiramisest. Seade on märgistatud vastavalt Euroopa elektri- ja elektroonikaseadmete jäätmete (WEEE) direktiivile 2012/96/EL. Õige jäätmekäitluse tagamisega aitate vältida võimalikke kahjulikke tagajärgi loodusele ja inimeste tervisele, mida selle seadme väär äraviskamine võib kaasa tuua.

Sümbol tootel või sellega kaasas olevates dokumentides tähendab, et toodet ei tohi käidelda olmeprügina. Selle asemel tuleb see viia elektriliste ja elektrooniliste seadmete kogumiseks ettenähtud jäätmejaama. Seadme utiliseerimine peab toimuma vastavalt kohalikele jäätmekaitseeeskirjadele.

Täiendava teabe saamiseks tootega seotud jäätmete kogumise ja ringlussevõtu korra kohta võtke ühendust kohaliku omavalitsusega.

vastava osakonnaga või õlupruugiga tegeleva kohaliku ametiga või kauplusega, kust te toote ostsite.

Seade on konstrueeritud, toodetud ja seda on katsetatud vastavalt järgmistele standarditele.

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused õigeks, keskkonnamõju vähendavaks kasutuseks: toitu valmistama asudes lülitage kubu sisse minimaalsel kiirusel ja jätke see pärast lõpetamist mõneks minutiks tööle. Suurendage kiirust ainult siis, kui suitsu ja auru tekib suures koguses ning kasutage maksimaalset kiirust ainult erakorralises olukorras. Asendage söefilter (-filtrid), kui on vaja parandada lõhnaeemaldamise tõhusust. Puhastage rasvafilter (-filtrid), kui on vaja parandada rasvafiltri tõhusust. Kasutage selles juhendis toodud maksimaalse läbimõõduga ventilatsioonikanaleid, et optimeerida tõhusust ja vähendada müra.

Täiendavad paigaldamisjuhised

Kasutage ainult koos tootega tarnitud kruvisid, kui need puuduvad, ostke õiget tüüpi kruvid.

Kasutage õige pikkusega kruvisid, lähtudes paigaldamisjuhendist.

Kahtluste korral pidage nõu volitatud teeninduskeskuse või muu kvalifitseeritud isikuga.

HOIATUS! Kui kruvide või kinnitusseadme paigaldamisel ei järgita käesolevaid juhiseid, on elektrilöögi oht.

KASUTUS

Kubu on mõeldud kasutamiseks kas väljalaskesüsteemi või filtriga versioonis.

Torustuse versioon

Aur viiakse hoonest kubu peal asuva ühendusronga külge kinnitatud spetsiaalse toru kaudu välja.

peab vastama ühendusrõngale.

Kui torud kulgevad horisontaalselt, siis peab väljalasketoru olema kerge kalde all (umbes 10°) ja ülespoole suunatud, et õhk saaks ruumist välja juhitud.

NB! Väljalasketoru ei kuulu komplekti, vaid tuleb eraldi osta.

Väljalasketoru läbimõõt peab vastama ühendusrõngale.

Kui torud kulgevad horisontaalselt, siis peab väljalasketoru olema kerge kalde all (umbes 10°) ja ülespoole suunatud, et õhk saaks ruumist välja juhitud.

NB! Kui kubu on aktiivsöefiltriga, siis tuleb see eemaldada.

Kubu ja tühjendusavad ühendada seinaga läbimõõduga, mis vastab õhu väljalaskeavale (ühendusäärik).

Seintel väiksema läbimõõduga torude ja tühjendusavade kasutamine vähendab imemisjõudu ja suurendab oluliselt müra.

Seega tootja selle eest vastutust ei võta.

! Toru peab olema minimaalse hädavajaliku pikkusega. ! Kasutage võimalikult sirget toru (maksimaalne põlvenurk: 90°). Vältige toru ristlõike järske muutusi. ! Kasutage seest võimalikult siledat toru. ! Toru peab olema valmistatud sertifitseeritud materjalist.

Filtriga versioon

Selleks on vajalik üks aktiivsöefilter, mille leiate kauplusest.

Filter eemaldab väljuvast õhust rasva ja lõhnad enne, kui see ülemise väljalaskeava kaudu kööki tagasi tuleb.

PAIGALDAMINE

Minimaalne kaugus pliidil olevate pannide/pottide tugipinna ja kubu põhja vahel peab elektripliitidel olema vähemalt 55 cm ning gaasi- ja segapliitidel 65 cm.

Kui gaasipliidi kasutusjuhendis on ette nähtud suurem kaugus, siis tuleb seda järgida.

Elektrühendus

Toiteallikas peab vastama kuplu siseküljel oleval andmeplaadil näidatud väärtusele. Kui kupl on varustatud pistikuga, ühendage see pärast paigaldamist ligipääsetavas kohas oleva pesaga, järgides kehtivaid eeskirju. Kui kuplul pistikut ei ole (ühendatakse otse vooluvõrku) või kui see ei asu ligipääsetavas kohas, kasutage pärast paigaldamist kooskõlas normidega ja vastavalt paigaldusjuhistele topeltpistikupesa, mis tagab II kategooria ülevoolu korral toitevõrgust lahtiühendamise.

Hoiatus!

Enne kuplu vooluvõrguga uuesti ühendamist ja selle töötamise kontrollimist veenduge, et peajuhe oleks õigesti paigaldatud.

Paigaldamine

Toode on väga raske. Selle käsitsemiseks ja paigaldamiseks on vaja vähemalt kahte inimest. Enne paigaldama asumist:

veenduge, et ostetud toode oleks valitud paigaldusala jaoks sobiva suurusega. Eemaldage õhufilter (õhufiltrid), kui see (need) on komplektis (vt ka vastavat jaotist). Laske filter paigaldada üksnes siis, kui soovite kuplu filtrirežiimiga kasutada. Kontrollige, ega transportimisel ole kuplu sisse jäänud muid esemeid (näiteks pakendeid, kruvisid, garantiilehte jms), eemaldage need ja hoidke alles. Võimaluse korral ühendage lahti ja viige kaugemale kapid ja tööpinnad, et tagaseinale/laele lihtsam ligi pääseda oleks. Kui seda ei ole võimalik teha, katke tööpind, pliit või kapid paksu materjaliga, et neid kahjustuste ja prügi eest kaitsta. Valige seadme kokkupanemiseks ühetasane pind. Katke pind kaitsematerjaliga ja asetage sellele kõik kuplu osad ja tööriistad. Lisaks kontrollige, kas kuplu paigaldamiskoha lähedal (kohas, millele pääseb ligi ka pärast kuplu paigaldamist) on elektripesa ja kas välja on võimalik ühendada gaasitõmbeseade (ainult imemisega kuplu puhul). Teostage mõõtmised (näiteks pistikupesa paigaldamiseks ja/või augu tegemiseks tõmmetoru jaoks).

Kupluga on kaasas jämenevad seinatüüblid, millega saab kuplu peaaegu igat tüüpi seinale/lakke kinnitada. Kvalifitseeritud tehnik peab siiski kontrollima,

kas materjalid seina/lae tüübile sobivad. Sein/lagi peab olema piisavalt tugev, et kuplu raskust kanda. Seadme seina kinnitamiseks ei tohi kasutada plaate, krohvi ega silikooni. Ainult pinnmontaaž.

KASUTAMINE

Kontsentreeritud kogiaurude korral kasutage kõrget imemiskiirust. Kuplu imemisfunktsioon on soovitatav enne toitu valmistama asumist 5 minutiks sisse lülitada ja lasta sel töötada toiduvalmistamise ajal ja umbes 15 minutit pärast seda.

Puutejuhtseadmed

Valgustuse sisselülitamiseks vajutage valgustuse nupule. Väljalülitamiseks vajutage veel üks kord nupule. Mootori kiiruse valimiseks vajutage sisse-/väljalülitamise nuppu. Sisse-/väljalülitamise nupu valimisel süttib kiiruse nuppude 1-3, nuppu Power Boost ja nuppu tainer. tuhm valgus. Mootori kiirusel 1 käivitamiseks vajutage kiiruse 1 nuppu. Mootori kiirusel 2 käivitamiseks vajutage kiiruse 2 nuppu. Mootori kiirusel 3 käivitamiseks vajutage kiiruse 3 nuppu.

P»- Vajutage võimsuse suurendamise nuppu Power boost, et õhupuhastit võimendusrežiimis kasutada. Seade töötab võimendusrežiimis 5 minutit, seejärel naaseb tõrerežiimi.

• SEES/VÄLJAS Imemiskiruse taimer (võimsus).

Märkus: see funktsioon on saadaval kiiruste jaoks, mida saab valida kiiruse valimise nuppudega (1-3 ja võimendusrežiim).

Vajutage üks kord, et valida viivitatud väljalülitusaeg (15 min). Kui seade töötab võimendusrežiimis, töötab see selles režiimis 5 minutit, seejärel naaseb 10 minutiks kiirusele 3 tõrerežiimi.

HOOLDUS

NB! Enne hooldust isoleerige kubu elektritoitest, lülitades konnektori välja ja eemaldades selle kaitsme. Kui kubu on ühendatud pistiku ja pesaga, siis eemaldage pistik pesast.

Puhastamine

Kubu tuleb korrapäraselt seest ja väljast puhastada (vähemalt sama sageli, kui te rasvafiltrit hooldate). Kasutage puhastamiseks neutraalses pesuvedelikus niisutatud lappi. Ärge kasutage abrasiivseid vahendeid. ALKOHOLI EI TOHI KASUTADA! HOIATUS! Kui kubu vastavalt soovitustele ei puhastata ja filtreid ei asendata, võib tekkida põlengu oht. Seetõttu soovitame juhtnööre järgida. Tootja ei vastuta mootori kahjustuste ega põlengute eest, kui nende põhjuseks on vale hooldamine või eespool kirjeldatud ohutussoovituste eiramine.

Rasvafilter

Püüab kinni toidu valmistamisel tekkivad rasvaosakesed.

Rasvafiltrit peab puhastama kord kuus nõrga toimega pesuvahendiga või käsitsi või nõudepesumasinas madalal temperatuuril ja kasutades lühikest tsüklit. Nõudepesumasinas pesemisel võib rasvafilter veidi värvi muuta, kuid see ei mõjuta selle filtrimisomadusi. Rasvafiltri eemaldamiseks tõmmake vedruga vabastushooba.

Imeb toiduvalmistamisel tekkivaid ebameeldivaid lõhnu.

Pikemaajalisel kasutamisel söefilter ummistub, sõltuvalt toiduvalmistamise viisidest ja rasvafiltri puhastamise sagedusest.

Igal juhul tuleb süsi vähemalt kord nelja kuu jooksul välja vahetada.

Söefiltrit EI TOHI pesta ega regenereerida.

Tsirkulaarne õhufilter

Kasutada mõlemal küljel mootori tiiviku kaitsevõrgu kattena, seejärel pöörata päripäeva.

Lahtimonteerimiseks pöörata vastupäeva.

Asenduslambid

Pliidikubu on varustatud LED-tehnoloogial põhineva valgustussüsteemiga.

LED-lambid tagavad optimaalse valgustuse ja kestavad tavaliste pirnidega võrreldes kuni 10 korda kauem ning võimaldavad säästa 90% elektrienergiast. Valgustussüsteemi talitlushäire korral võtke ühendust tehnilise teenistusega.
