Produkttyp	Köksfläkt
Märke	Gorenje
Modell	WHI649X21P
Elanslutning	220-240 V ~ 50 Hz
Manövertyp	Elektroniska tryckknappar
Antal hastigheter	3 hastigheter + Power Boost
Avluftningsläge	Utomhusavluftning eller recirkulation
Belysning	LED
Fettfilter	Tvättbart (månadsvis)
Aktivt kolfilter	Byte var 4:e månad (recirkulation)
Minsta installationsavstånd (elektrisk)	≥ 50 cm
Minsta installationsavstånd (gas/blandad)	≥ 65 cm
Installationstyp	Väggmontering
Timerfunktion	Fördröjd avstängning 15 minuter
Power Boost-funktion	5 minuter på maxeffekt
Utvändig rengöring	Mjuk svamp och neutralt rengöringsmedel
Säkerhetsanvisningar	Koppla bort före underhåll, flambera inte under fläkten
Byte av lampor	Kontakta teknisk service
Valfria tillbehör	Aktivt kolfilter (om inte medföljer)
Godkända standarder	EN/IEC 60335, EN/IEC 61591, EN 55014

Vanliga frågor - WHI649X21P GORENJE

Hur rengör man fettfiltret?

Ta bort filtret genom att dra i fjäderhandtaget. Rengör det en gång i månaden med ett milt rengöringsmedel, för hand eller i diskmaskin (kort program, måttlig temperatur).

När ska man byta det aktiva kolfiltret?

Kolfiltret måste bytas var 4:e månad vid recirkulation. Det går inte att tvätta eller regenerera.

Hur använder man Power Boost-läget?

Tryck på Power Boost-knappen (P>>). Fläkten arbetar på maxeffekt i 5 minuter och återgår sedan automatiskt till hastighet 3.

Hur ställer man in fördröjd avstängning?

Tryck en gång på Timer-knappen: fläkten stängs av efter 15 minuter. I Boost-läge arbetar den 5 min i Boost och sedan 10 min i hastighet 3.

Vilket är det minsta installationsavståndet ovanför en spis?

För en elektrisk spis: minst 50 cm. För en gas- eller kombinationsspis: minst 65 cm.

Kan jag använda fläkten utan kolfilter?

Ja, om fläkten är i avluftningsläge utomhus behövs inget kolfilter. I recirkulationsläge är det obligatoriskt.

Hur byter man en LED-lampa?

LED-lamporna är inte användarbytbara. Vid fel, kontakta auktoriserad teknisk service.

Vad gör man vid strömavbrott?

Koppla bort fläkten eller stäng av säkringen. När strömmen är tillbaka, anslut och kontrollera att den fungerar.

Kan jag rengöra fläkten med alkohol?

Nej, använd inte alkohol eller slipande medel. Använd en mjuk svamp och ett neutralt flytande rengöringsmedel.

Vilka tillbehör medföljer fläkten?

Fläkten levereras med expansionspluggar för montering. Kolfiltret kan medfölja beroende på modell (tillval).

BRUKSANVISNING WHI649X21P GORENJE

Producenten påtar sig inte ansvar i den forbindelse.

Aktivt kolfilter (endast modell med recirkulation)

Skötselråd

För att SLÅ PÅ belysningen, tryck på knappen "Belysning". För att SLÅ AV belysningen, tryck på knappen igen. För att börja välja motorhastigheter, tryck på på/av-knappen. Om på/av-knappen är vald, hastighet 1-3, ökar effekten, timern är delvis upplyst.

För att starta motorn med hastighet 1, tryck på knappen "Hastighet 1". För att starta motorn med hastighet 2, tryck på knappen "Hastighet 2". För att starta motorn med hastighet 3, tryck på knappen "Hastighet 3".

P> - För att använda köksfläkten i intensivläge, tryck på intensivknappen. Enheten arbetar i intensivläge i 5 minuter och återgår sedan till hastighet 3. - Timer för på/av av köksfläktens hastighet.

Observera: denna funktion är tillgänglig för hastigheter som kan väljas med hastighetsväljarknapparna (lägen 1-3 och intensivläge).

För att välja fördröjd avstängningstid (15 min), tryck på knappen en gång. I intensivläge arbetar enheten i intensivläge i 5 minuter och återgår sedan till hastighet 3 i 10 minuter.

TEKNISKT UNDERHÅLL

OBSERVERA! Innan underhåll utförs, isolera köksfläkten från strömförsörjningen genom att stänga av strömmen vid kontakten och ta bort säkringen.

Eller, om enheten är ansluten via stickkontakt och vägguttag, dra ut stickkontakten ur vägguttaget.

Rengöring

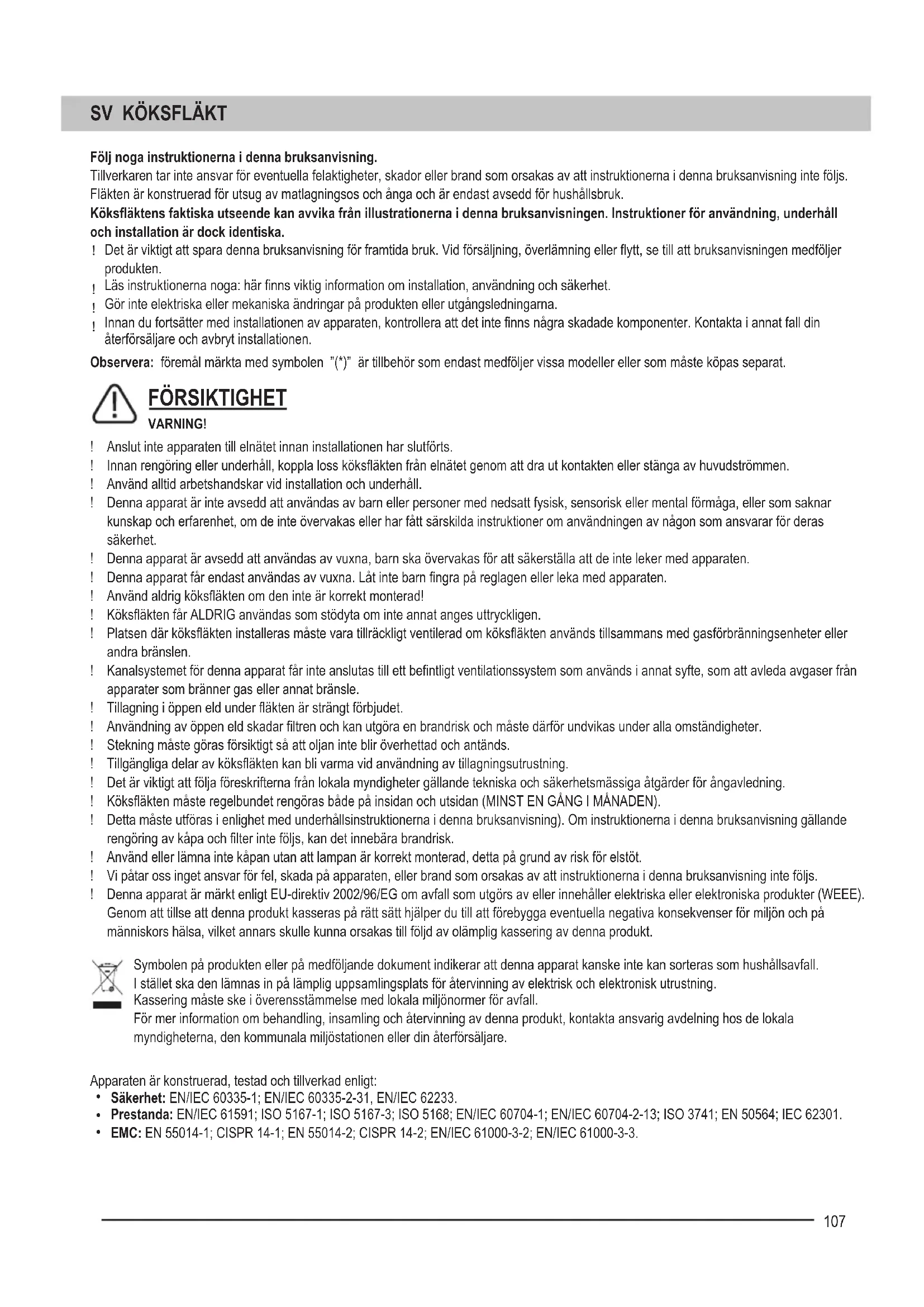

Följ noggrant instruktionerna i denna bruksanvisning.

Tillverkaren tar inte ansvar för eventuella felaktigheter, skador eller brand som orsakas av att instruktionerna i denna bruksanvisning inte följs. Fläkten är konstruerad för utsug av matlagningsos och ånga och är endast avsedd för hushållsbruk.

Köksfläktens faktiska utseende kan avvika från illustrationerna i denna bruksanvisning. Instruktioner för användning, underhåll och installation är dock identiska.

Det är viktigt att spara denna bruksanvisning för framtida bruk. Vid försäljning, överlämnande eller flytt, se till att bruksanvisningen medföljer produkten.

Läs instruktionerna noga: här finns viktig information om installation, användning och säkerhet. Gör inte elektriska eller mekaniska ändringar på produkten eller utgångsledningarna. Innan du fortsätter med installationen av apparaten, kontrollera att det inte finns några skadade komponenter. Kontakta i annat fall din återförsäljare och avbryt installationen.

Observera: föremål märkta med symbolen (^*) är tillbehör som endast medföljer vissa modeller eller som måste köpas separat.

FÖRSIKTIGHET

VARNING!

! Anslut inte apparaten till elnätet innan installationen har slutförts. ! Innan rengöring eller underhåll, koppla loss köksfläkten från elnätet genom att dra ut kontakten eller stänga av huvudströmmen. ! Använd alltid arbetshandskar vid installation och underhåll. ! Denna apparat är inte avsedd att användas av barn eller personer med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar kunskap och erfarenhet, om de inte övervakas eller har fått särskilda instruktioner om användningen av någon som ansvarar för deras säkerhet. ! Denna apparat är avsedd att användas av vuxna, barn ska övervakas för att säkerställa att de inte leker med apparaten. ! Denna apparat får endast användas av vuxna. Låt inte barn fingra på reglagen eller leka med apparaten. ! Använd aldrig köksfläkten om den inte är korrekt monterad! Köksfläkten får ALDRIG användas som stödyta om inte annat anges uttryckligen. ! Platsen där köksfläkten installeras måste vara tillräckligt ventilerad om köksfläkten används tillsammans med gasförbränningsenheter eller andra bränslen. ! Kanalsystemet för denna apparat får inte anslutas till ett befintligt ventilationssystem som används i annat syfte, som att avleda avgaser från apparater som bränner gas eller annat bränsle. ! Tillagning i öppen eld under fläkten är strängt förbjudet. ! Användning av öppen eld skadar filtren och kan utgöra en brandrisk och måste därför undvikas under alla omständigheter. ! Stekning måste göras försiktigt så att oljan inte blir överhettad och antänds. ! Tillgängliga delar av köksfläkten kan bli varma vid användning av tillagningsutrustning. ! Det är viktigt att följa föreskrifterna från lokala myndigheter gällande tekniska och säkerhetsmässiga åtgärder för avgaser. ! Köksfläkten måste regelbundet rengöras både på insidan och utsidan (MINST EN GÅNG I MÅNADEN). ! Detta måste utföras i enlighet med underhållsinstruktionerna i denna bruksanvisning. Om instruktionerna i denna bruksanvisning gällande rengöring av kåpa och filter inte följs, kan det innebära brandrisk. ! Använd eller lämna inte kåpan utan att lampan är korrekt monterad, detta på grund av risk för elstöt. ! Vi påtar oss inget ansvar för fel, skada på apparaten, eller brand som orsakas av att instruktionerna i denna bruksanvisning inte följs. ! Denna apparat är märkt enligt EU-direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE). Genom att se till att denna produkt kasseras på rätt sätt hjälper du till att förebygga eventuella negativa konsekvenser för miljön och för människors hälsa, vilket annars skulle kunna orsakas till följd av olämplig kassering av denna produkt.

Symbolen på produkten eller på medföljande dokument indikerar att denna apparat kanske inte kan sorteras som hushållsavfall. I stället ska den lämnas in på lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Kassering måste ske i överensstämmelse med lokala miljönormer för avfall.

För mer information om behandling, insamling och återvinning av denna produkt, kontakta ansvarig avdelning hos de lokala myndigheterna, den kommunala miljöstationen eller din återförsäljare.

Apparaten är konstruerad, testad och tillverkad enligt:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Förslag på korrekt användning i syfte att reducera miljöpåverkan: Sätt fläkten på ON vid minimumhastighet när du börjar tillagningen och håll den igång i några minuter efter att tillagningen avslutats. Öka endast hastigheten vid stora mängder os och ånga och använd endast boost-funktionen i extrema situationer. Byt ut kolfiltret/-filtren vid behov för att bibehålla en bra luktbortledning. Rengör fettfiltret/-filtren vid behov för att bibehålla effektiviteten. Använd maximal diameter för kanalsystemet som indikeras i denna bruksanvisning för att optimera effektiviteten och minimera oljud.

Ytterligare specifikationer för installationen

Använd endast fixeringsskruvarna som medföljer produkten för installation, eller om dessa inte medföljer, köp skruvar av rätt typ. Använd korrekt längd för skruvarna som anges i installationsanvisningen. Om du är osäker, kontakta ett auktoriserat servicecenter eller en behörig fackperson.

VARNING! Om skruvarna eller fästanordningarna inte installeras enligt dessa instruktioner kan det leda till elektriska risker.

ANVÄNDNING

Köksfläkten är utformad för att användas antingen som utsug eller med filter.

Kanalansluten version

I detta fall leds ångorna ut ur byggnaden genom ett särskilt rör som är anslutet till anslutningsringen ovanpå köksfläkten.

Obs! Avledningsröret medföljer inte och måste köpas separat.

Avledningsrörets diameter måste vara identisk med anslutningsringen.

I horisontalläge ska avledningsröret luta något (ca. 10°) uppåt för att luften ska kunna gå lätt från rummet och ut.

Obs! Om köksfläkten levereras med aktivt kolfilter måste det tas bort. Anslut köksfläkten och avledningshålet på väggen med en diameter som är identisk med luftutsläppet (anslutningsflänsen).

Om ledningar och avledningshål har en mindre diameter innebär det sämre utsug och betydligt ökad bullernivå.

Ansvar kan inte övertas i detta fall.

! Använd en kanal med minsta längd. ! Använd en kanal med så få vinklingar som möjligt (maximal vinkel: 90°). ! Undvik drastiska ändringar i kanalens korsningar. ! Använd en kanal med så jämn invändig yta som möjligt. ! Kanalen måste vara tillverkad i godkänt material.

Filterversion

Ett aktivt kolfilter behövs för detta och kan erhållas från våra återförsäljare. Filtret tar bort fett och lukt från utsugluften och skickar sedan tillbaka luften in i rummet genom det övre utblåsningsgallret.

INSTALLATION

Minsta avstånd mellan stödytan för matlagningsutrustning på hällen och den lägsta delen av köksfläkten är 55 cm för elektriska hällar och 65 cm för gas- eller kombinerade hällar.

Om instruktionerna för installation av gashällen anger ett större avstånd ska detta följas.

Elektrisk anslutning

Strömförsörjningen måste motsvara den som anges på plattan inuti kåpan. Om en kontakt medföljer, sätt kontakten i ett uttag i enlighet med föreskrifterna och på en tillgänglig plats efter installation. Om en kontakt inte medföljer (direktanslutning) eller om kontakten inte är placerad tillgängligt, anslut en dubbelpolig brytare efter installation i enlighet med föreskrifterna. Detta säkerställer fullständig frånkoppling från elnätet vid överbelastning i kategori III, i enlighet med instruktionerna för installation.

Varning! Innan du ansluter köksfläkten till elnätet igen och kontrollerar att den fungerar, se alltid till att kabeln är korrekt monterad.

Montering

Mycket tung produkt; hantering och installation måste utföras av minst två personer. Innan installationen påbörjas:

• Kontrollera att produkten passar vald installationsplats.
• Ta bort kolfiltret/-filtren (*) om sådana medföljer (se även motsvarande avsnitt). Detta ska endast monteras om du vill använda fläkten som kolfilterfläkt.
• Kontrollera (av transportskäl) att det inte finns något annat medföljande material i köksfläkten (t.ex. påsar med skruvar ( ), garantipapper ( ), osv.), ta i detta fall bort dem och spara på lämplig plats.
• Om möjligt, koppla ifrån och flytta fristående eller inbyggda skåp för lättare åtkomst till bakomliggande vägg/innertak. I annat fall, lägg ett tjockt skydd över köksbänken eller spisen för att skydda dem mot skador och lösa föremål. Välj en plan yta för montering av enheten. Täck ytan med ett skydd och placera alla delar av fläkten på den.
• Kontrollera dessutom om ett elektriskt uttag finns tillgängligt i närheten av fläkten (även tillgänglig efter att fläkten har installerats) och att det är möjligt att ansluta ett utsug till utsidan (gäller endast utsugsfläkt).
• Utför allt förberedande arbete (t.ex. installation av ett elektriskt uttag och/eller ett hål för placering av kanalen).

Expansionspluggar medföljer för montering av köksfläkten på de flesta typer av väggar/tak. En kvalificerad tekniker ska dock godkänna materialens kompatibilitet med väggen/taket. Väggen/taket måste tåla vikten från köksfläkten. Denna apparat får inte kaklas eller fästas med murbruk eller silikon till väggen. Endast ytmontering.

ANVÄNDNING

Använd hög utsugseffekt vid koncentrerade köksångor. Du rekommenderas att sätta igång fläkten 5 minuter innan matlagningen påbörjas och låta den vara på i ytterligare ca. 15 minuter efter att matlagningen avslutats.

Touchkontroller

Tryck på lampknappen för att ställa lampan till ON. Tryck igen för att ställa lampan till OFF. Tryck på knappen ON/OFF för att börja välja motorhastighet. När knappen ON/OFF har valts lyser Hastighet 1-3, Power boost och timer med halv ljusstyrka. Tryck på knappen Hastighet 1 för att starta motorn på hastighet 1. Tryck på knappen Hastighet 2 för att starta motorn på hastighet 2. Tryck på knappen Hastighet 3 för att starta motorn på hastighet 3. Tryck på Power boost-knappen för att använda huven i boost-läge. Apparaten arbetar i boost-läge i 5 minuter och återgår sedan till hastighet 3-driftsnivån.

Obs: denna funktion är tillgänglig för de hastigheter som kan väljas med knapparna (1-3 och Power boost-läge).

Tryck en gång för att välja fördröjd avstängningstid (15 min). I boost-läge arbetar apparaten med boost i 5 minuter och återgår sedan till hastighet 3-driftsnivån i 10 minuter.

UNDERHÅLL

OBSERVERA! Innan du utför något underhållsarbete, koppla loss köksfläkten från strömförsörjningen genom att stänga av och ta bort kontakten eller säkringen.

Eller om apparaten har anslutits genom kontakt och uttag, dra ut kontakten från uttaget.

Rengöring

Köksfläkten ska rengöras regelbundet (minst med samma intervall som du utför underhåll på fettret), inuti och utanpå. Använd en trasa som fuktats med ett neutralt rengöringsmedel. Använd inte slipande produkter. ANVÄND INTE ALKOHOL!

VARNING: Om de grundläggande rekommendationerna för köksfläkten samt byte av filter inte följs kan det innebära brandrisk. Vi rekommenderar därför att du följer dessa instruktioner.

Tillverkaren frånsäger sig allt ansvar för skador på motorn eller brandskador till följd av olämpligt underhåll eller till följd av att säkerhetsrekommendationerna ovan inte har följts.

Fettfilter

Samlar in fett från matlagningen.

Fettfiltret måste rengöras en gång i månaden med milda rengöringsmedel, antingen för hand eller i diskmaskinen, vilken ska vara inställd på låg temperatur och kort program. Om det diskas i diskmaskin kan fettfiltret bli missfärgat, men det påverkar inte filtreringseffekten. För att ta ut fettfiltret, dra i fjäderhandtaget.

Kolfilter (gäller endast filterversion)

Den absorberar os under matlagning.

Efter en viss användningsperiod uppstår en mättnad i kolfiltret, beroende på vilken typ av tillagning och regelbundenheten hos rengöringen av fettfiltret.

Patronen ska alltid bytas ut minst var fjärde månad.

Kolfiltret får INTE rengöras eller regenereras.

Runt kolfilter

Sätt det på varje sida för att täcka över båda motorgaller och vrid medsols.

Fläkten har LED-belysning.

LED-lamporna garanterar optimal belysning, en varaktighet på upp till 10 gånger mer än vanliga lampor och sparar upp till 90% energi.

Om fel uppstår i belysningssystemet, kontakta teknisk support.

Ytko do pomychteck bkazibok, habeDeHx y cIbOMy Noci6Hnky. M3HimaE mo 3ce6 BiNobiaJbHicTBa MoKnnBHe3pyHocTi, NOwkoJKeHHA 60 NoKexi, CnpuHneHi HeoTpMaHHm IHcTpKcui, HabeDeHx y cIbOMy noci6Hnky. BuTgKka npn3Haeha dna BTaryBaHH Bnapib, IIO YTBOPHOITbc nID qac npiroToBaHH iKi, Niue B DoMaunix yMOBAx.

Cnpabxha BnTgka Moke BnrrlaDatn He TaK, k3 06paXeHa Ha iIOCTpaiay x y iH 6poWpyi. He3BaXaOuHa n e, iHctpyku3 II BkOpncTaHH, o6cnyroByBaHH Ta BCTaHOBJIeHH He 3MIHOITbcra.

I Lio 6poupy noptip6no 36epeTn, uo6 do He moKHa 6yNo 3BepHync B pa3i noTppeN. y pa3i npOdaKy a6o nepeDaBaHHa BNTJKKn iHwomy BnachNKOBi nn nepei3ny 3 Micra ii ekcnlyataaui noptip6Ho nwnTu 6poWpy 3 npnaDoom. ! YBaJHo npOHTaIte IHCTpyKzIO, aXe BOHa MICTb BaJnBi BiOMoCTI nPo BCTaHOBHeHH Ta BHKOpNCtAHN npNaNy, a TAKOX npaBnTaTexHkN 6e3neKn. He moiphikyte npnaad, noe ekeptnhi KOMnoHETHN BVBIDHKAHAH. ！IepH HIX BCTAHOBHbATn npuad, nepeKoHaTeC8, 0B CIO NORO KOMNOHEHTN cii. KaO ce He TaK, 3BepHiTbcra Do npodabca Ta He BCTAHOBHIOte npuaad.

Pnmtka. KomnoheHTu, MapKobahi no3haUkoI （^*） , e doTaKOBUMn akcecyApAMn, kio nocTauHbCra TjBKn B KOMnKeTI 3 OKpeMMN MoJeMn, afo He noCTaHaIObcr B3arani, i ix notpi6ho npud6atn OkpemO.

YBAGA!

NONEPEDXEHH

Använd inte apparaten innan installationen är klar. Innan du utför underhåll eller service måste du koppla bort apparaten från elnätet genom att dra ut stickkontakten eller stänga av strömförsörjningen. Vid underhållsarbete ska skyddshandskar användas. Apparaten är inte avsedd för användning av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, såvida de inte övervakas eller har fått instruktioner om hur apparaten ska användas av en person som ansvarar för deras säkerhet. Apparaten är avsedd för inomhusbruk. Se till att barn inte leker med den. Apparaten är avsedd för inomhusbruk. Låt inte barn använda kontrollerna utan tillsyn. Det är förbjudet att använda fläkten om gallret inte är ordentligt monterat. Det är förbjudet att använda fläkten på en lutande yta, om inte annat anges. Om fläkten används i ett rum med gasapparater, där förbränningsrester eller andra bränslen används, måste tillräcklig ventilation säkerställas. Om fläkten används i ett rum med en öppen skorsten eller en anslutning till ett ventilationssystem, måste den användas på rätt sätt, till exempel för att avlägsna ångor eller rök. Det är förbjudet att använda fläkten för att laga mat direkt under den. Öppen eld kan skada filtret och orsaka brand, så använd den inte under några omständigheter. Håll uppsikt över fläkten när den är i drift, så att den inte överhettas eller skadas. Håll området runt värmaren fritt från föremål. Under installationen måste du följa tekniska normer och säkerhetsstandarder som fastställts av lokala myndigheter. Fläkten måste rengöras regelbundet, både invändigt och utvändigt (minst en gång i månaden). Detta bör göras enligt underhållsanvisningarna i denna manual. Underlåtenhet att följa anvisningarna kan leda till skador. Använd inte fläkten utan att lampan är ordentligt monterad, och använd inte fläkten utan den, eftersom det kan leda till elektriska stötar. Vi ansvarar inte för några fel, skador eller defekter som orsakats av att instruktionerna i denna manual inte följts. Denna produkt är märkt i enlighet med EU-direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska och elektroniska produkter (WEEE).

Säkerställ korrekt avfallshantering av denna produkt. Du hjälper till att förhindra potentiellt negativa effekter på miljön och människors hälsa.

Denna symbol på produkten eller i medföljande dokumentation anger att produkten inte får kastas i hushållsavfallet. Lämna den istället till en godkänd återvinningsstation för elektriska och elektroniska produkter. Produkten ska kasseras i enlighet med lokala miljöbestämmelser som gäller för avfallshantering.

För mer information om återvinning och avfallshantering av denna produkt, kontakta din lokala myndighet, din återvinningsstation eller butiken där du köpte produkten.
