Prekės ženklas	Gorenje
Modelis	BHP643ORAB
Produkto tipas	Gartraukis
Naudojimo versija	Išorinis išmetimas arba vidinis recirkuliavimas
Siurbimo galia	3 greičiai + intensyvus Power Boost (5 min)
Automatinis veikimas	AdaptTech su jutikliu
Atnaujinimo režimas	Įjungimas kas 50 minučių 10 minučių
Uždelsimas išjungti	30 minučių
Apšvietimas	LED
Riebalų filtras	Metalinis, plaunamas indaplovėje (kartą per mėnesį)
Anglies filtras	Aktyvus, keičiamas kas 4 mėnesius maksimaliai (recirkuliacijai)
Filtrų prisotinimo indikatorius	Taip, su atstatymu
Maitinimo įtampa	220-240 V ~ 50 Hz (patikrinti vardinę lentelę)
Minimalus atstumas nuo viryklės	≥50 cm (elektrinė) / ≥65 cm (dujinė arba mišri)
Išmetimo kanalo skersmuo	Turi atitikti jungties flanšą
Medžiaga	Nerūdijantis plienas (tikėtina)
Triukšmo lygis	Kinta pagal montavimą, didėja sumažinus skersmenį
Svoris	Nenurodytas, prietaisas sunkus
Matmenys	Nenurodyti
Maitinimo laidas	Specialus, jei pažeistas, kreiptis į techninį aptarnavimą
Taisomumas	Atsarginės dalys prieinamos per techninį aptarnavimą
Standartai	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 62233 ir kt.
Perdirbimas	Atitinka WEEE direktyvą 2012/19/EB

Dažnai užduodami klausimai - BHP643ORAB GORENJE

Koks minimalus atstumas tarp gartraukio ir viryklės?

Minimalus atstumas yra 50 cm elektrinėms viryklėms ir 65 cm dujinėms arba mišrioms viryklėms. Taip pat laikykitės viryklės gamintojo nurodymų, jei jie nurodo didesnį atstumą.

Kaip išvalyti riebalų filtrą?

Metalinis riebalų filtras turi būti valomas kartą per mėnesį. Galite jį plauti rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje ir greitu ciklu. Plovimas indaplovėje gali pakeisti filtro spalvą, bet nepablogina jo veikimo.

Kada reikia pakeisti anglies filtrą?

Aktyvus anglies filtras turi būti keičiamas kas 4 mėnesius maksimaliai esant normaliam naudojimui. Jo negalima valyti ar regeneruoti. Naudokite jį tik tada, kai gartraukis veikia recirkuliacijos režimu.

Kaip atstatyti filtrų prisotinimo indikatorių?

Išjungus gartraukį (neveikimo režime) ir aktyvavus indikatoriaus mygtuką, paspauskite atitinkamą mygtuką ir palaikykite ilgiau nei 3 sekundes. Jei abu filtrai yra prisotinti, pakartokite veiksmą antrajam filtrui.

Ar gartraukis gali veikti automatiniu režimu?

Taip, su AdaptTech funkcija. Įjunkite ją paspausdami mygtuką T3. Gartraukis automatiškai reguliuoja siurbimo greitį pagal jutiklio aptiktas sąlygas. Prieš pirmą naudojimą atlikite kalibravimą, palaikydami T3 mygtuką 5 sekundes.

Ką daryti, jei maitinimo laidas yra pažeistas?

Maitinimo laidas yra specialus. Jei jis sugadintas, paprašykite naujo laido iš techninės pagalbos tarnybos. Nepalikite laido patys.

Kaip sumontuoti gartraukį recirkuliacinei versijai?

Naudokite aktyvų anglies filtrą (galima įsigyti pas prekiautoją). Įsiurbtas oras yra nuvalomas nuo riebalų ir kvapų, o po to grąžinamas į patalpą per viršutinę grotelę. Įsitikinkite, kad pašalinote visus anglies filtrus, jei perjungiate į išmetimo versiją.

Kokie yra rekomenduojami išmetimo kanalo skersmenys?

Išmetimo vamzdžio skersmuo turi būti lygus jungties flanšo skersmeniui, esančiam virš gartraukio. Naudojant mažesnį skersmenį, sumažėja siurbimo efektyvumas ir padidėja triukšmas.

Kaip prižiūrėti LED apšvietimą?

LED šviesos diodų tarnavimo laikas yra iki 10 kartų ilgesnis nei tradicinių lempučių. Sugedus, kreipkitės į techninės pagalbos tarnybą dėl pakeitimo.

Ar galiu naudoti gartraukį be riebalų filtro?

Ne, gartraukio niekada negalima naudoti be tinkamai sumontuotų grotelių ir filtrų. Tai gali sukelti gaisro pavojų ir pažeisti variklį.

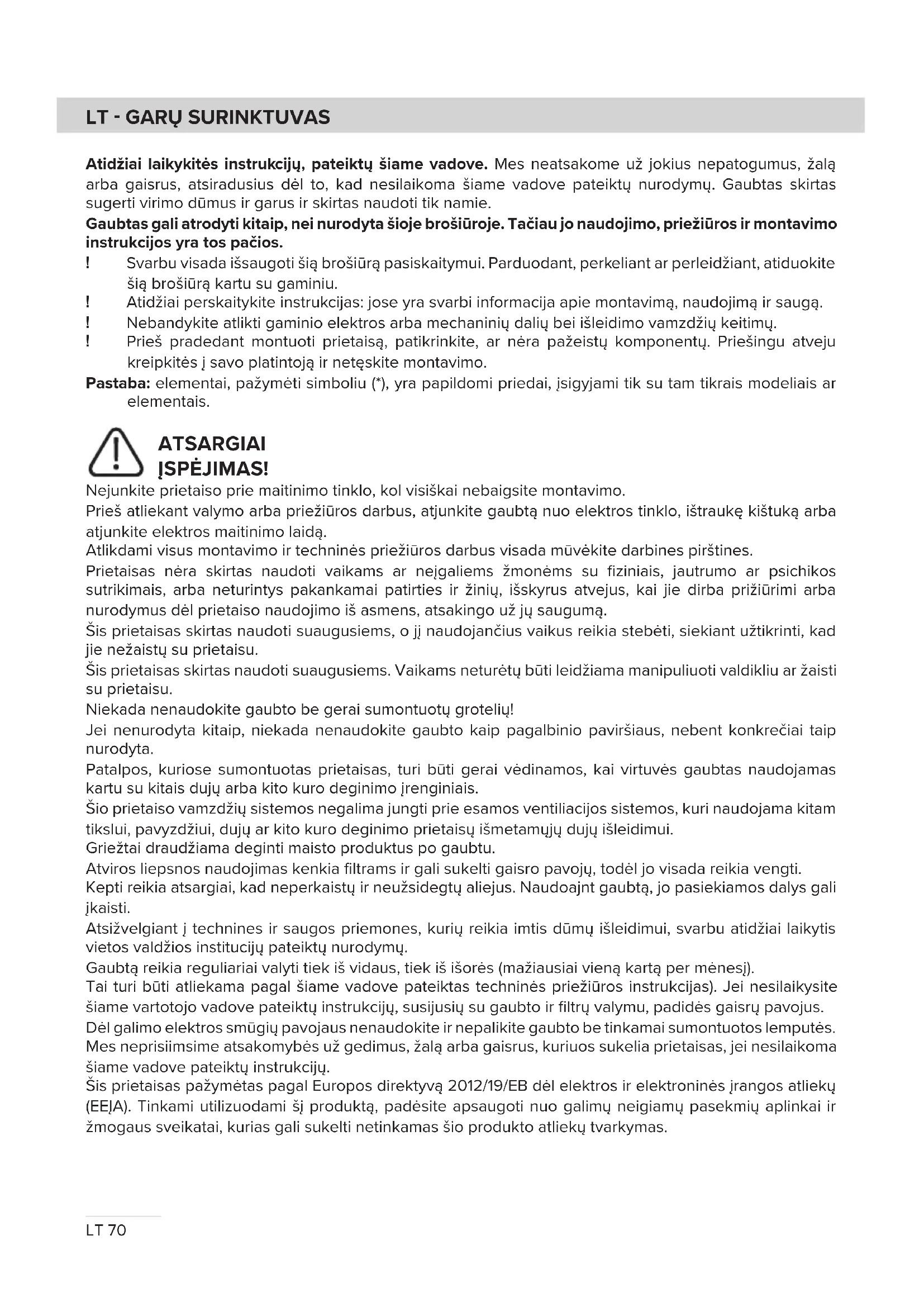

NAUDOJIMO INSTRUKCIJA BHP643ORAB GORENJE

Atidžiai laikykitės instrukcijų, pateiktų šiame vadove. Mes neatsakome už jokius nepatogumus, žalą arba gaisrus, atsiradusius dėl to, kad nesilaikoma šiame vadove pateiktų nurodymų. Gaubtas skirtas sugerti virimo dūmus ir garus ir skirtas naudoti tik namie.

Gaubtas gali atrodyti kitaip, nei nurodyta šioje brošiūroje. Tačiau jo naudojimo, priežiūros ir montavimo instrukcijos yra tos pačios.

! Svarbu visada išsaugoti šią brošiūrą pasiskaitymui. Parduodant, perkeliant ar perleidžiant, atiduokite šią brošiūrą kartu su gaminiu. ! Atidžiai perskaitykite instrukcijas: jose yra svarbi informacija apie montavimą, naudojimą ir saugą. ! Nebandykite atlikti gaminio elektros arba mechaninių dalių bei išleidimo vamzdžių keitimų. ! Prieš pradedant montuoti prietaisą, patikrinkite, ar nėra pažeistų komponentų. Priešingu atveju kreipkitės į savo platintoją ir netęskite montavimo.

Pastaba: elementai, pažymėti simboliu (*), yra papildomi priedai, įsigyjami tik su tam tikrais modeliais ar elementais.

Nejunkite prietaiso prie maitinimo tinklo, kol visiškai nebaigsite montavimo.

Prieš atliekant valymo arba priežiūros darbus, atjunkite gaubtą nuo elektros tinklo, ištraukę kištuką arba atjunkite elektros maitinimo laidą.

Atlikdami visus montavimo ir techninės priežiūros darbus visada mūvėkite darbines pirštines.

Prietaisas nėra skirtas naudoti vaikams ar neįgaliems žmonėms su fiziniais, jautrumo ar psichikos sutrikimais, arba neturintys pakankamai patirties ir žinių, išskyrus atvejus, kai jie dirba prižiūrimi arba nurodymus dėl prietaiso naudojimo iš asmens, atsakingo už jų saugumą.

Šis prietaisas skirtas naudoti suaugusiems, o jį naudojančius vaikus reikia stebėti, siekiant užtikrinti, kad jie nežaistų su prietaisu.

Šis prietaisas skirtas naudoti suaugusiems. Vaikams neturėtų būti leidžiama manipuliuoti valdikliu ar žaisti su prietaisu.

Niekada nenaudokite gaubto be gerai sumontuotų grotelių!

Jei nenurodyta kitaip, niekada nenaudokite gaubto kaip pagalbinio paviršiaus, nebent konkrečiai taip nurodyta.

Patalpos, kuriose sumontuotas prietaisas, turi būti gerai vėdinamos, kai virtuvės gaubtas naudojamas kartu su kitais dujų arba kito kuro deginimo įrenginiais.

Šio prietaiso vamzdžių sistemos negalima jungti prie esamos ventiliacijos sistemos, kuri naudojama kitam tikslui, pavyzdžiui, dujų ar kito kuro deginimo prietaisų išmetamųjų dujų išleidimui.

Griežtai draudžiama deginti maisto produktus po gaubtu.

Atviros liepsnos naudojimas kenkia filtrams ir gali sukelti gaisro pavojų, todėl jo visada reikia vengti.

Kepti reikia atsargiai, kad neperkaistų ir neužsidegtų aliejus. Naudojant gaubtą, jo pasiekiamos dalys gali įkaisti.

Atsižvelgiant į technines ir saugos priemones, kurių reikia imtis dūmų išleidimui, svarbu atidžiai laikytis vietos valdžios institucijų pateiktų nurodymų.

Gaubtą reikia reguliariai valyti tiek iš vidaus, tiek iš išorės (mažiausiai vieną kartą per mėnesį).

Tai turi būti atliekama pagal šiame vadove pateiktas techninės priežiūros instrukcijas. Jei nesilaikysite šiame vartotojo vadove pateiktų instrukcijų, susijusių su gaubto ir filtrų valymu, padidės gaisrų pavojus.

Dėl galimo elektros smūgių pavojaus nenaudokite ir nepalikite gaubto be tinkamai sumontuotos lemputės.

Mes neprisiimsime atsakomybės už gedimus, žalą arba gaisrus, kuriuos sukelia prietaisas, jei nesilaikoma šiame vadove pateiktų instrukcijų.

Šis prietaisas pažymėtas pagal Europos direktyvą 2012/19/EB dėl elektros ir elektroninės įrangos atliekų (EEJA). Tinkamai utilizuodami šį produktą, padėsite apsaugoti nuo galimų neigiamų pasekmių aplinkai ir žmogaus sveikatai, kurias gali sukelti netinkamas šio produkto atliekų tvarkymas.

Simbolis ant gaminio arba kartu su juo pridedamuose dokumentuose rodo, kad šis prietaisas negali būti išmetamas kartu su buitinėmis atliekomis. Vietoj to jį reikia priduoti į tinkamą elektros ir elektroninės įrangos surinkimo punktą perdirbti. Atliekos turi būti tvarkomos pagal vietinius aplinkosaugos reikalavimus atliekų šalinimui.

Jei norite gauti išsamesnės informacijos apie šio gaminio gamybą, surinkimą ir perdirbimą, kreipkitės į atitinkamą vietinių valdžios institucijų skyrių arba vietos buitinių atliekų skyrių arba parduotuvę, kurioje pirkote šį gaminį.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Veikimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Pasiūlymai, kaip teisingai naudoti šį gaminį, siekiant sumažinti poveikį aplinkai: Kai pradėsite gaminti maistą, įjunkite gaubtą mažiausiu greičiu ir palikite keletą minučių po to, kai baigsite gaminti. Padidinkite greitį tik esant dideliam dūmų ir garų kiekiui ir naudokite didesnį greitį tik ekstremaliose situacijose. Jei reikia, pakeiskite anglies filtrą (-us), kad prietaisas ir toliau gerai sugertų kvapus. Jei reikia, išvalykite riebalų filtrą (-us), kad prietaisas ir toliau gerai sugertų kvapus. Norėdami optimizuoti efektyvumą ir sumažinti triukšmą, naudokite didžiausio šiame vadove nurodyto skersmens ortakių sistemą.

Papildomos montavimo specifikacijos:

Naudokite tik tvirtinimo varžtus, pridedamus kartu su gaminiu, arba, jei nenurodyta, įsigykite tinkamo tipo varžtus. Naudokite tinkamo tipo ir ilgio varžtus, kurie yra nurodyti montavimo vadove.

Jei kiltų abejonių, kreipkitės į įgaliotą techninės priežiūros centrą ar panašios kvalifikacijos asmenį.

ĮSPĖJIMAS! Naudojant varžtus ar tvirtinimo detales ne pagal šias instrukcijas, gali kilti pavojus.

NAUDOJIMAS

Gaubtas skirtas naudoti išpūsti arba filtruoti orui

Versija su vamzdynu

Tokiu atveju dūmai išpučiami už pastato ribų specialiu vamzdžiu, prijungtu prie jungimo žiedo, esančio virš gaubto.

Dėmesio! Išmetimo vamzdis prie gaminio nepridedamas ir turi būti perkamas atskirai. Išmetimo vamzdžio skersmuo turi būti lygus jungiamojo žiedo skersmeniui.

Horizontaliuose vamzdynuose išmetimo vamzdis turi būti šiek tiek nukreiptas į viršų (maždaug 10°), kad oras lengvai išeitų iš kambario į išorę.

Dėmesio! Jei gaubtas tiekiamas su aktyviu anglies filtru, tada jį reikia išimti.

Sujunkite gaubtą su išleidimo anga sienoje, kurios skersmuo yra lygus gaubto oro išleidimo angai (jungiamasis flanšas).

Naudojant mažesnių matmenų vamzdžius ir išleidžiamas skyles sienose sumažėja siurbimo našumas ir žymiai padidėja triukšmas.

Todėl gamintojas neatsako už prastesnį prietaiso veikimą tokiu atveju.

! Naudokite minimalaus būtino ilgio kanalą.

! Naudokite vamzdį su kuo mažesniu skaičiumi alkūnių (didžiausias alkūnės kampas: 90°).

! Venkite didelių kanalo skerspjūvio pokyčių.

! Naudokite vamzdį kuo lygesniu vidumi.

! Vamzdis turi būti pagamintas iš sertifikuotos medžiagos.

Filtro versija

Jai reikia vieno aktyviosios anglies filtro, kurį galima gauti iš įprasto mažmenininko.

Filtras pašalina riebalus ir kvapus iš siurbiamo oro, prieš išleisdamas jį atgal į kambarį per viršutinės išleidimo angos groteles.

ĮRENGIMAS

Minimalus atstumas tarp viryklės atraminio paviršiaus ir apatinės gaubto dalies turi būti ne mažesnis kaip 50 cm nuo elektrinių viryklių ir 65 cm nuo dujinių arba mišrių viryklių.

Jei dujinės viryklės montavimo instrukcijose nurodomas didesnis atstumas, jo reikia laikytis.

Elektros jungtys

Maitinimo tinklo įtampa turi atitikti techninių duomenų plokštėje nurodytą reitingą. Jei įrengtas kištukas, prijunkite gaubtą prie lizdo pagal taikomus reikalavimus ir įtvirtinkite esamoje vietoje. Jei kištuko (tiesioginio maitinimo tinklo jungties) nėra arba jei kištukas toli, po montavimo naudokite dvigubų polių jungiklį pagal standartus, kurie užtikrina visišką atjungimą nuo maitinimo tinklo, III viršsrovio kategoriją pagal montavimo instrukcijas.

Įspėjimas! Prieš vėl prijungdami gaubto elektros grandinę prie maitinimo tinklo ir tikrindami, ar veikia, visada patikrinkite, ar tinkamai sumontuotas maitinimo laidas.

Gaubtas turi specialų maitinimo kabelį; Jei kabelis sugadintas, kreipkitės į techninę tarnybą dėl naujo.

Montavimas

Labai sunkus gaminys; Gaubtą kelti ir montuoti turi ne mažiau kaip du asmenys. Prieš pradedant montuoti:

• Patikrinkite, ar įsigytas gaminys yra tinkamo dydžio ir telpa į pasirinktą montavimo vietą. - Nuimkite anglies filtrą (-us), jei yra (taip pat žr. susijusį skyrių). Jį galima montuoti tik tuo atveju, jei su gaubtu norite naudoti filtrą. - Patikrinkite (transportavimo atveju), ar gaubte nėra pašalinių pakuotės medžiagų (pvz., paketų su varžtais (*), garantijos lapelio (*) ir t.t.). Jei yra – išimkite ir padėkite atskirai. - Jei galima, atjunkite ir nustumkite laisvą arba slankiojančią sritį nuo spintelės angos, kad lengviau pasiektumėte galinę sieną/lubas. Priešingu atveju uždėkite storą apsauginę dangą ant stalviršio arba viryklės, kad apsaugotumėte nuo pažeidimų ir šiukšlių. Pasirinkite plokščią paviršių montavimui. Uždenkite šį paviršių apsaugine danga ir sudėkite ant jos visas gaubto dalis ir techninę įrangą. - Be to, patikrinkite, ar šalia gaubto įrengimo zonos (vieta, kuri yra prieinama ir sumontavus gaubtą) yra elektros lizdas, ir ar dūmų išleidimo įtaisą galima prijungti prie išorės (tik siurbimo versijai). - Atlikite visus reikalingus mūro darbus (pvz., sumontuokite elektros lizdą ir (arba) skylę išleidimo vamzdžiui).

Sieniniai plėtimosi kaiščiai yra skirti montuoti gaubtą ant daugumos rūšių sienų/lubų. Tačiau kvalifikuotas specialistas privalo patikrinti medžiagų tinkamumą pagal sienų/lubų tipą. Sienos/lubos turi būti pakankamai tvirtos, kad atlaikytų gaubto svorį. Nemontuokite šio prietaiso ant plytelių, skiedinių ar silikono sienos. Montavimas tik ant paviršiaus.

VEIKIMAS

Koncentruotų virtuvės garų atveju naudokite didelį siurbimo greitį. Rekomenduojama, kad virimo gaubto siurblys būtų įjungiamas 5 minutes prieš ruošiant maistą ir paliekamas veikti virimo metu ir dar maždaug 15 minučių maždaug po maisto gaminimo pabaigos.

Norėdami pasirinkti gaubto funkcijas, lengvai palieskite ir palaikykite valdiklį.

T1. Budėjimo režimas (valdymo skydelis, kai visos funkcijos išjungtos)/įjungtos (valdymo skydelis įjungtas)

Pastaba: Po maždaug minutės neveikimo (siurbimo ir apšvietimo) gaubtas automatiškai persijungs į budėjimo režimą.

T2. Lempučių įjungimas / išjungimas

Paspauskite dar kartą, kad išjungtumėte lemputes.

T3. Automatinio valdymo „AdaptTech“ įjungimas / išjungimas

Gaubtas automatiškai nustato siurbimo greitį (galią), jei to reikia pagal aplinkos temperatūros nustatymus, kuriuos aptinka gaubto jutiklis.

Jei aplinkos sąlygos nesikeičia, po 10 minučių (jei gaubtui jau yra nustatytas siurbimo greitis (galia) 1), gaubtas išsijungia.

Pastaba: norint teisingai naudoti šią funkciją, pirmiausia atlikite „Automatinio veikimo parametrų nustatymą“ (žr. atitinkamą punktą).

Pastaba: Automatinio veikimo metu, jei naudotojas keičia kitas greitį reguliuojančias funkcijas, automatinio vėdinimo funkcija išsijungia.

T4. Rankinis siurbimo greičio (galios) pasirinkimas:

L1: siurbimo greitis (galia) 1

L2: siurbimo greitis (galia) 2

L3: siurbimo greitis (galia) 3

Paspauskite dar kartą, kad išjungtumėte gaubtą (IŠJUNGTAS).

Pastaba: rankiniu būdu negalima pasirinkti jokių kitų siurbimo funkcijų.

T5. Intensyvaus siurbimo greičio (galios) įjungimas / išjungimas. Pastaba: po 5 minučių veikimo gaubtas grįžta į ankstesnę būseną.

T6. Veikimo režimo „Atnaujinti“ įjungimas / išjungimas

Kas 50 minučių neveikimo, siurbimo greitis (maitinimas) 1 įjungiamas 10 minučių.

T7. Siurbimo greičio (maitinimo) išjungimas vėliau (apie 30 minučių)

Pastaba: ši funkcija veikia su greičiu, kurį galima pasirinkti mygtuku T4.

T8. Indikatorius ir filtro prisotinimo atstatymas

Lemputės automatiškai užsidega ir dega nuolat, kai reikia atlikti riebalų filtro techninę priežiūrą. Lemputės automatiškai užsidega ir mirksi, kai reikia atlikti anglies filtro techninę priežiūrą.

Atlikę techninę priežiūrą, ištraukdami gaubtą ir paspaudę mygtuką, nuspauskite mygtuką ilgiau nei 3 sekundėms, kad atliktumėte filtrų prisotinimo indikatoriaus nustatymą iš naujo; jei reikia, pakartokite operaciją (pvz., kai abu filtrai yra prisotinti).

Anglies filtro prisotinimo indikatoriaus įjungimas

Anglies filtro drėgmės indikatorius paprastai yra išjungtas. Norėdami jį įjungti, darykite taip:

Kai ekranas yra įjungtas, o siurbimas išjungtas, vienu metu paspauskite mygtukus T7 ir T8 ilgiau kaip 3 sekundėms; mygtukas T8 užsidega ir dega nuolat maždaug 5 sekundes, kad būtų nurodytas įjungimas.

Norėdami jį išjungti, pakartokite operaciją; mygtukas T8 mirksi maždaug 5 sekundes, kad būtų rodomas išjungimas.

Norėdami jį išjungti, pakartokite operaciją; mygtukas T8 mirksi maždaug 5 sekundes, kad būtų rodomas išjungimas. Mygtukai T7 ir T8 šiame etape nematomi (kai kuriuose modeliuose). Jie matomi tik kaip aprašyta naudojimo vadove. T6T7T8

Apytikslis atstumas tarp mygtukų T7 ir T8 yra 16 mm, o tarp T8 ir T7 – 26 mm.

Automatinio valdymo parametrų nustatymas

Norėdami teisingai naudoti automatinį režimą, atlikite gaubto kalibravimą.

Gaubto kalibravimas

Kai ekranas yra įjungtas, o siurbimas išjungtas, paspauskite T3 mygtuką 3 sekundėms. Pradeda veikti siurbimo greitis (maitinimas) 1, o mygtukas T3 mirksi, rodydamas, kad gaubto kalibravimas yra pradėtas, ir tai tęsis maždaug 5 minutes.

Pastaba: norėdami nutraukti kalibravimą, paspauskite T3 5 sekundėms; kalibravimas bus pripažintas negaliojančiu ir todėl turėtų būti kartojamas.

PRIEŽIŪRA

DĖMESIO! Prieš atliekant techninę priežiūrą, ištraukite gaubtą iš elektros maitinimo, išjunkite jungtį ir nuimkite jungties saugiklį.

Arba jei prietaisas buvo prijungtas per kištuką ir lizdą, tada kištuką reikia ištraukti iš lizdo.

Valymas

Gartraukį reikia reguliariai valyti (bent jau tokiu pačiu dažniu, kuriuo atliekate riebalų filtrų techninę priežiūrą) iš vidaus ir išorės. Valykite drėgnu skudurėliu, sudrėkintu neutraliu plovimo skysčiu. Nenaudokite abrazyvinių produktų. NENAUDOKITE ALKOHOLIO!

ĮSPĖJIMAS: Nesilaikant pagrindinių gaubto valymo ir filtrų keitimo rekomendacijų, galima sukelti gaisro pavojų. Todėl rekomenduojame laikytis šių instrukcijų. Gamintojas neatsako už jokią variklio žalą ar gaisrą, susijusį su netinkama technine priežiūra arba minėtų saugumo rekomendacijų nesilaikymu.

Riebalų filtras

Sulaiko kepimo riebalų daleles. Riebalų filtrą reikia valyti kartą per mėnesį naudojant neagresyvius ploviklius rankomis arba indaplovėje, kuri turi būti nustatyta žemoje temperatūroje ir trumpam ciklui. Panaudojus indaplovę, riebalų filtras gali šiek tiek pakeisti spalvą, tačiau tai neturi įtakos jo filtravimo galiai. Norėdami išimti riebalų filtrą, paspauskite jį ir nuleiskite jį žemyn.

Medžio anglies filtras (tik filtravimo versija)

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius.

NEGALIMA plauti ar regeneruoti.

Lempučių keitimas

Gaubte yra įrengta apšvietimo sistema, pagrįsta LED technologija. Šviesos diodai užtikrina optimalų apšvietimą, trunkantį iki 10 kartų ilgiau nei tradicinės lemputės, ir leidžia sutaupyti iki 90 % elektros energijos.

Norėdami pakeisti lemputę, kreipkitės į techninę tarnybą.
