HASZNÁLATI ÚTMUTATÓ BHP643ORAB GORENJE

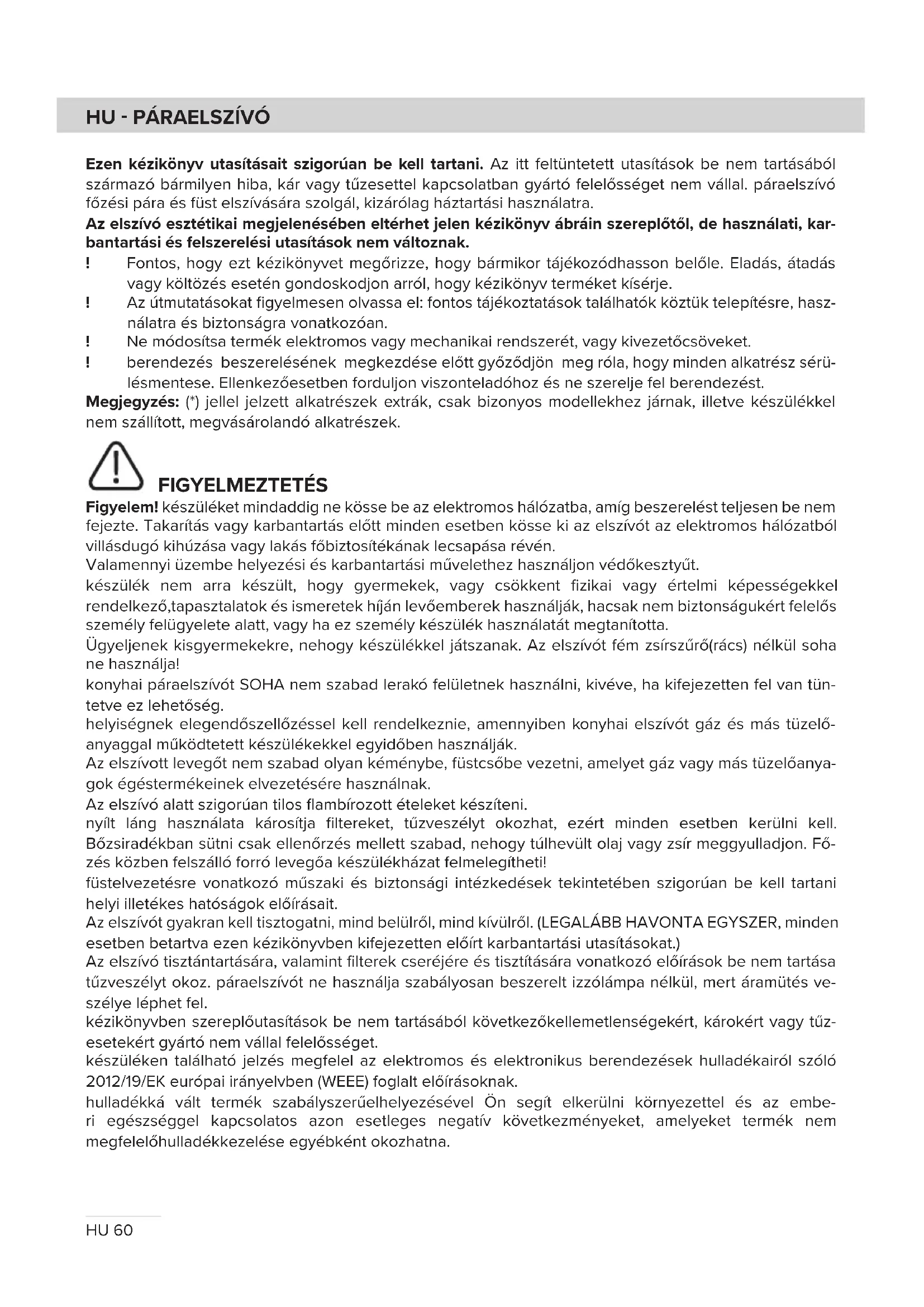

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban gyártó felelősséget nem vállal. páraelszívó főzési pára és füst elszívására szolgál, kizárólag háztartási használatra. Az elszívó esztétikai megjelenésében eltérhet jelen kézikönyv ábráin szereplőtől, de használati, kar- bantartási és felszerelési utasítások nem változnak. ! Fontos, hogy ezt kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy kézikönyv terméket kísérje. ! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük telepítésre, hasz- nálatra és biztonságra vonatkozóan. ! Ne módosítsa termék elektromos vagy mechanikai rendszerét, vagy kivezetőcsöveket. ! berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérü- lésmentese. Ellenkezőesetben forduljon viszonteladóhoz és ne szerelje fel berendezést. Megjegyzés: (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve készülékkel nem szállított, megvásárolandó alkatrészek. FIGYELMEZTETÉS Figyelem! készüléket mindaddig ne kösse be az elektromos hálózatba, amíg beszerelést teljesen be nem fejezte. Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból villásdugó kihúzása vagy lakás főbiztosítékának lecsapása révén. Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt. készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező,tapasztalatok és ismeretek híján levőemberek használják, hacsak nem biztonságukért felelős személy felügyelete alatt, vagy ha ez személy készülék használatát megtanította. Ügyeljenek kisgyermekekre, nehogy készülékkel játszanak. Az elszívót fém zsírszűrő(rács) nélkül soha ne használja! konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tün- tetve ez lehetőség. helyiségnek elegendőszellőzéssel kell rendelkeznie, amennyiben konyhai elszívót gáz és más tüzelő- anyaggal működtetett készülékekkel egyidőben használják. Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanya- gok égéstermékeinek elvezetésére használnak. Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni. nyílt láng használata károsítja filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell. Bőzsiradékban sütni csak ellenőrzés mellett szabad, nehogy túlhevült olaj vagy zsír meggyulladjon. Fő- zés közben felszálló forró levegőa készülékházat felmelegítheti! füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani helyi illetékes hatóságok előírásait. Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.) Az elszívó tisztántartására, valamint filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz. páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés ve- szélye léphet fel. kézikönyvben szereplőutasítások be nem tartásából következőkellemetlenségekért, károkért vagy tűz- esetekért gyártó nem vállal felelősséget. készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelvben (WEEE) foglalt előírásoknak. hulladékká vált termék szabályszerűelhelyezésével Ön segít elkerülni környezettel és az embe- ri egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket termék nem megfelelőhulladékkezelése egyébként okozhatna.HU61 A terméken vagy termékhez mellékelt dokumentumokon feltüntetett jelzés arra utal, hogy ez termék nem kezelhetőháztartási hulladékként. Ehelyett terméket villamos és elektronikus beren- dezések újrahasznosítását végzőtelephelyek valamelyikén kell leadni. Kiselejtezéskor hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni. termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért fordul- jon lakóhelye szerinti polgármesteri hivatalhoz, háztartási hulladékok kezelését végzőtársasághoz vagy ahhoz bolthoz, ahol terméket vásárolta. berendezést következőszabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Elektromágneses összeférhetőség (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. megfelelőhasználatot és környezetre gyakorolt káros hatás mérséklését elősegítőjavaslatok: Az elszívót minimum sebességen kapcsolja be akkor, amikor főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy főzést befejezte. berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha főzés közben nagy mennyiségűfüst vagy gőz keletkezik, és csak akkor használja az intenzív sebes- séget, ha arra ténylegesen szükség van. Cserélje ki szénszűrőket akkor, amikor berendezés jelzi ennek szükségességét, így biztosíthatja, hogy készülék hatékonyan nyeli el szagokat. megfelelőszűrőképesség biztosítása érdekében cserélje ki zsírszűrőtakkor, amikor berendezés erre figyelmeztet. hatékonyság nö- velése és zajszint csökkentése érdekében tanácsos jelen útmutató által megadott maximális csőátmé- rőket alkalmazni. FIGYELEM! csavarok és rögzítőeszközök nem előírás szerinti behelyezése áramütést okozhat. HASZNÁLAT Az elszívót úgy tervezték, hogy kivezetett üzemmódban szabadba történőkibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

gőzök kivezetése gyűjtőkarimához rögzített elvezetőcsövön történik. Az elvezetőcsőátmérője az összekötőgyűrűátmérőjével azonos kell legyen Figyelem! Kivezetőcsőnincs csomagban, külön kell azt megvennie. horizontális részen csőenyhe felfelé vezetőívvel (kb. 10°) kell rendelkezzen, hogy levegőt minél könnyeb- ben kivezethesse. Amennyiben az elszívó szénfilteres, szükséges annak kiemelése. Csatlakoztassa páraelszívót levegőkimenettel (csatlakozó karima) azonos átmérőjűkivezetőcsőhöz. kisebb átmérőjűcsőhasználata az elszívás hatásfokának csökkenését és készülék zajszintjének draszti- kus növekedéséhez vezet. Ezért ezzel kapcsolatban felelősséget nem vállalunk. ! Minimális hosszúságú csővezetéket használjon. ! csővezeték lehetőlegkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°). ! Kerülje csődeformálódását. ! használandó csőbelseje lehetőlegsimább legyen. ! csőanyaga az előírásban elfogadottaknak megfelelőlegyen.

KERINGTETETT ÜZEMMÓD

Az elszívott levegőzsírtalanításra, majd szagtalanításra kerül, mielőtt terembe visszaáramoltatásra kerül- ne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.HU62 FELSZERELÉS főzőkészülék felülete és konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésűfőzőlap esetén. Ha gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfi gyelembe venni.

hálózati feszültségnek azonosnak kell lennie konyhai páraelszívó belsejében elhelyezett műsza- ki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhetőhelyen elhelyezett, az érvényben lévőszabványoknak megfelelődugaszoló aljzathoz, akár beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás hálózathoz) vagy dugaszoló aljzat nem hozzáférhető,szereljen fel egy szabványos, kétpólusú megszakítót akár beszere- lést követően is, amely III. túláram-kategória esetén biztosítja hálózatról való teljes leválasztását, telepí- tési szabályoknak megfelelően. Figyelem! mielőtt az elszívó áramkörét visszaköti hálózatba és ellenőrzi, hogy az elszívó helyesen műkö- dik-e, mindig ellenőrizze azt is, hogy hálózati vezeték beszerelése szabályos-e. Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje szakszervíz szolgálattól. FELSZERELÉS Nagy súlya miatt készülék mozgatását és üzembe helyezését legalább két vagy több személynek kell végeznie. PMielőtt telepítést elkezdené:

• Ellenőrizze, hogy megvásárolt termék kiválaszott telepítési helynek megfelelőméretű-e.

• Vegye le az aktív szenes fi ltert/fi ltereket (*) ha van gépen (lásd vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (pél- dául csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg.

• Ha lehetséges, az elszívó felszerelési helye alatt és környezetében bontsa ki és távolítsa el bútoro- kat, hogy jobban hozzáférhessen falhoz/mennyezethez, ahová az elszívót telepíteni fogja. Ha nem lehet, bútorokat és szerelés környezetét amennyire lehetséges, takarja le. Válasszon ki egy sík felületet, takarja le, és erre rakja le az elszívót és hozzá tartozó kiegészítőket.

• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában (olyan helyen, amely azután is hozzáférhető,hogy az elszívót felszerelték), van-e egy villamos csatlakozó aljzat, és füstelvezetés- hez lehet-e csatlakozni egy kültérbe vezető készülékhez (csak kivezetett üzemmódnál).

• Végezze el az összes szükséges kőművesmunkát (pl. csatlakozó aljzat telepítése, kivezetőcsőszámára falnyílás készítése). Az elszívót legtöbb falhoz/mennyezethez alkalmas rögzítőtiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak -e az anyagok az adott falhoz/mennyezethez. falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Amikor konyhában különösen nagy párakoncentráció, használja nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és főzés befejezése után 15 percig működtesse tovább. Válassza ki a funkciókat a motorháztető csak fi noman érintse meg és tartsa ellenőrzése. T1. Stand by (kikapcsolt vezérlőpanel - minden funkció kikapcsolva) / ON (bekapcsolt vezérlőpanel) Megjegyzés: Ha az elszívót körülbelül egy percig nem használja (elszívás és világítás), az automati- kusan a stand/by módra áll vissza. T2. Világítás ON/OFF a világítás lekapcsolásához ismételten nyomja meg.HU63 T3. ON/OFF Automata működés “AdaptTech” Az elszívó automatikusan elszívás sebességre (teljesítményre) áll, melyet növel, ha a szenzor által érzékelt környezeti feltételek úgy kívánják. A környezeti feltételek állandósága esetén 10 perc eltelte után (amennyiben az elszívó már az 1. elszívó sebesség (teljesítmény) fokozatban van), az elszívó kikapcsol. Megjegyzés: ennek a funkciónak a helyes használatához először végezze el az „Automata műkö- dés paramétereinek beállítását” (lásd a vonatkozó bekezdést). Megjegyzés: Az automata működés során, amennyiben a felhasználó a sebességet szabályozó egyéb funkciókat használja, az automatikus szellőztetés funkciója kikapcsol. T4. Elszívási sebesség (teljesítmény) kiválasztása: L1: 1. elszívási sebesség (teljesítmény) L2: 2. elszívási sebesség (teljesítmény) L3: 3. elszívási sebesség (teljesítmény) az elszívó lekapcsolásához (OFF) ismételten nyomja meg. Megjegyzés: a kézi választás minden egyéb, az elszívás beállítását érintőfunkciót kizár. T5. ON/OFF intenzív „POWER BOOST” elszívás sebesség (teljesítmény) (időkorlátozott) Megjegyzés: Az 5 perc működési időleteltével az elszívó visszaáll az előzőleg beállított sebesség- re. T6. ON/OFF üzemmód “Refresh” Minden 50 perc inaktivitás után az 1 elszívó sebesség (teljesítmény) kapcsol be, 10 percre. T7. ON/OFF elszívás sebesség (teljesítmény) késleltetett kikapcsolás (cca 30 perc). Megjegyzés: ez a funkció a T4 gombbal választható sebességi fokozatnál érhetőel. T8. Szűrőtelítettség kijelzőés újraállítás A gomb automatikusan kigyullad és fixen világít, amikor a zsírszűrőtisztítása szükséges. A gomb automatikusan kigyullad és villog, amikor a szénszűrőtisztítása szükséges. A karbantartás elvégzése után, kikapcsolt elszívónál és aktív gombnál a szűrőtelítettség kijelzővisszaállításához tartsa lenyomva a gombot több mint 3 másodpercig, ismételje meg a műve- letet, amennyiben szükséges (ha például mindkét szűrőtelített). A szénfilter telítettség kijelzőaktiválása A szénfilter telítettség kijelzőáltalában deaktivált. Aktiválásához az alábbiak szerint járjon el: Bekapcsolt (ON) kijelzőn és kikapcsolt (OFF) elszívásnál tartsa a T7 és T8 gombokat egyszerre lenyomva több mint 3 másodpercig. A T8 ekkor kigyullad és fixen világít körülbelül 5 másodpercig annak jeléül, hogy az aktiválás megtörtént. Deaktiválásához ismételje meg a műveletet, ekkor a T8 gomb mintegy 5 másodpercig tartó villogása jelzi a deaktiválás megtörténtét. Gombok T7 és T8 nem látható ebben a szakaszban (egyes modelleken). Ezek azonban csak a leírt művelet részben a kézi. Hozzávetőleges távolság gomb T7 származó T6 16 mm, és a távolság gomb T8 származó T7 26 mm. Az automata működés paramétereinek beállítása Az automata működés helyes használatához végezze el az „Elszívó kalibrálását”. Az elszívó kalibrálása Bekapcsolt (ON) kijelzőn és kikapcsolt (OFF) elszívás mellett tartsa lenyomva a T3 gombot 5 másodper- cig. A 1 elszívás sebesség (teljesítmény) működésbe lép és a T3 gomb villogni kezd annak jeléül, hogy az elszívó kalibrálása megkezdődött, mely mintegy 5 percig tart. Megjegyzés: a kalibrálás megszakításához tartsa lenyomva a T3 gombot 5 másodpercig; ezzel a kalibrá- lást érvényteleníti, így azt meg kell majd ismételnie. KARBANTARTÁS Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózat- ból villásdugó kihúzása vagy lakás főbiztosítékának lecsapása révén. T6 T7 T8 16 mm 26 mmHU64

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről(legalább olyan gyakran, mint zsírszűrőfilterek tisztítását). tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje súroló- szert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT! Figyelem! Az elszívó tisztán tartására, valamint filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. helytelen karbantartás, vagy fent említett utasítások be nem tartása miatt motorban esetleg bekövetkezőkárok vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.
