BRUKSANVISNING GHD 2200 ATIKA

EF-overensstemmelseserklæring

Les noyegjennom braupsanvisningen ogvær oppmerksopapa sikkerhetsanvisningene forapparatet tas i drift.

Slå av motoren og trekk ut støpselet før du foretar reparasjons-, vedlikeholds- og rengjörings-arbeider.

Fare pga. delersom aktelererervidere narmotoren er i gang- personer utendeltagelse, husog nyttedyr

Vær oppmerksom
på de roterende
knivene. Ikke hold
hender eller føtter i
apninger Near
maskinen er i
gang.

má holdes borte fra
fareomrátet.

Bruk oye- og hørssvern.

Bruk vernehansker.

Ma beskyttes mot fuktighet.

Elektriske apparater pågressive kastes sammen med husholdningsavfallet. Apparat, tilbehör og emballasje på innleveres for miljøvennlig gjenbruik.

Bruksanvisingens symboler

Overhengende fare aller farlig situasjon. Dersom du ignorerer disse anvisingene, kan det.fore til personskader og materielle skader.

Viktige anvisninger for correkt handtering. Forstyrrelser kan oppsta som følge av at du ignorerer disse anvisingene.

Brukeranvisninger. Disse anvisingene hjelper deg Å utnytte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares noyaktig hva du ma gore.

Driftstider

Vær oppmerksom pa forskriftene som gjelder i ditt omrade.

Samlet leveranse

er esken komplett
har det oppstatt ev. transportskader

Reklamer omgående til forhandleren, leverandøren hhv. produsenten. Senere reklamasjoner godkjennes ikke.

1 formontert apparatdel
1 stotteben - venstre
1 stotteben - hóyre
1aksel
2 hjul
2 hjulkapsler
1 skruepose
1 samlosekk
1 bruksanvisning

Hensiktsmessig anvendelse

Riktig bruk omfatter hakling av

• alle typer kvister med et maks. tverrsnitt (alt fetter treate og hvor friskt det er)
• vissent, faktig, flere dager gommelt hageavfall blandet med kvister

Denne hakkelsmaskinen er kun egnet til privat bruk i hagen din.

Hakkelsmaskiner som er ment brukt i private husholdninger og hageomrader, er slike som ikke benytttes på offentlige anlegg, parker, idrettsanlegg og innen landbruks og skogsdrift og ikke benytttes i kommersielt øyemed.

Til riktig bruk hører ogss at man ma overholde produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen.

All bruk utover dette gjelder som uriktig bruk. Produsenten er/DDke ansvarlig for skader som oppstar pa grunn av dette. Brukeren bærer selv risikoen.

Hvis du selv foretar endringer på hakkelsmaskinen, er vi ikke ansvarlige for de skadene som oppstår på grunn av dette.

Apparatet mA kun klargjores, benyttes og vedlikeholds av personer som kjenner disse oppgavene og som er kjenner farene de utsettes for. Reparasjonsarbeid mA kun gjennomfres av oss ell er av kundeservicesteder som er anbefalt av oss.

Restrisikoer

Til tross for at alle sikkerhetsbestemmelser overholds ved den hensiktsmessige anvendelsen, kan det allikevel gjensta restrisikoer som folleg av apparatets konstrujsjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på "Sikkerhetsanvisingene" og "Hensiktsmessig anvendelse" og leser nøye gjennomBruksanvisingen.

Hvis man tar hensyn og er forsiktig minsker risikoen for personog materialskader.

• Fare for skader på fingre og hender, dersom du putter handen inn i en Åpning ogkommen borti knivverket.
• Fare for skader på fingre og hender ved monterings- og rengjøringsarbeider på knivverket.
• Skader på grunn av hakkelsmaterialer som slynges ut rundt trakten.
• Fare ved strøm ved bruk av elektriske stikkledninger som ikke er.intakt.
• Beröring av spenningsførende deler ved øpne elektriske bestanddeler.
  Horselen svekkes ved vedvarende arbeider uten horselsvern.

Til tross for alle forholdsregler som tas, kan det fremdeles gjensta en restrisiko.

Arbeide under trygge forhold

Les nœye gjennom følgende anvisninger og forskritter til forebygging av ulykker hhv. de gjeldende sikkerhetsbestemmelsene i de forskjellige landene. Slik kan du beskytte deg selv og andre mot skader.

Formidle sikkerhetsanvisingene til alle som arbeider med maskinen.
Ta godt vare på disse sikkerhetsanvisingene.

Reparasjoner pa maskinen ma kun utfores av produsenten hhv. av firmaer som produsenten henviser til.

Gjør deg kjent med apparatet ved hjelp av bruksanvisningen før du tar det iBruk.
- Ikke bruk apparatet til formal som det ikke konstrukt for (se "Hensiktsmessig anvendelse" og "Arbeide med hakkelsmaskinen").
- Sørg for at du stå stabilt og hold likevekten hele tiden. Du arbeider bedre og tryggere i det angitte kapasitetsområdet. Ved kasting av hakkelsgodset på du stå på samme niva mit som maskinen.
Vær oppmerksom. Pass på hva du gjør. Gå fram med fornuft. Ikke benytt apparatet när du er sliten eller er pavirket av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikskuoppmerksomhet kan medføre alvorlige skader.
- Bruk vernebriller, arbeidshansker og hørsvern nár du arbeider.
- Bruk egnet arbeidstoy:

• ikke vide klær
  sklisikkert skotoy

• Den som betjener maskinen er ansvarlig for andre perosner i maskinenes arbeidsområde.
  Barn ogunge under 16 ar fär ikke betjene maskinen.
  Hold barn borte fra apparatet.

• Du mã aldri bruke apparatet hvis personer uvedkoemmende personer er i nærhen.
  La aldri trimmeren vaere uten oppssikt.
• Hold arbeidsomradrdet i orden! Uorden kan medfrole ulykker.
• Innta arbeidsstilling ved sider av ell er bak apparatet. Stä aldri i nærhen av utkasterapningen.

Grip aldri inn i pafyllings-ller utkasterapningen.

• Snu ansiktet og kroppen bort fra pafyllingsapningen.

• Ikke hold hender eller føtter i øpninger nær maskinen er i gang. Du arbeider bedre og tryggere i det angitte kapasitetsomrædet.

• Driv apparatet kun med komplett og korrekt monter beskyttelsesanordning.

Du mä ikke endre turtallet til motoren, for dette regulerer den sikre, maksimale arbeidshastigheten og beskytter motoren og alle deler som dreies mot skader pga. for stor hastighet.

• Ikke driv apparatet uten fylletrakt.

• Ikke forta endringer på apparatet eller apparatets deler.

Lukk apparatet før motoren slas pa.

Arbeid kun under tilstrekkelige sikkerhetsforhold, sorg for god belysning.

• Hold fast knivverket (se fig. side 74) og bruk vernehansker for ä unngå skader på fingrene ved monterings- og rengjøringsarbeider.

Slä av maskinen og trekk stöpselet ut av stikkontakten ved:

• vedlikeholds- og rengjoringsarbeider

• oppretting av feil

• kontroll av tilkoplingsledningene om disse er omslynet aller skadet.

• transport

reparasjonsarbeider

knivskifting

• nár du forlater apparatet (også ved kortere avbrudd).

• Ved tilstopping i maskinens inntak eller utløp på du SLA av motoren og trekke ut støpselet fra stikkontakten, før du fjerner materialrester i inntaket eller utløpet.

• Kontroller om maskinen ev. er skadet:

• kontroller omhyggelig om beskyttelsenanordningene fungerer feilfritt og hensiktsmessig for du fortsetter driften av apparatet.

• kontrollér om de bevegelige delene fungerer som de skal og ikke er klemt fast aller om deler er skadet. Samtlige deler på vår correkt monter og oppfylle alle betingelser forå sikre en feilfrid drift.

• Skadete verneinnretninger og deler på repareres eller byttes ut på godkjent verksted (eller hos produsenten), hvis/DDke annet er nevnt i braupsanvisingen.

• Skadede eller uleselige sikkerhetsklistremerker skalerstattes.

• Oppbevar apparatet kun på et tört sted utenfor barnsrekkevidde.

! Elektrisk sikkerhet

• Stikkledningens utførelse iht. IEC 60245 (H 07 RN-F) med et Åretversnitt på minimum:

1,5 mm² ved en kabellengde på inntil 25 m

2,5 mm² ved en kabellengde pa over 25 m

• Lange og tynne tilkoplingsledninger gir et spenningsfall. Motoren oppnär ikke longer sin maksimale effekt, apparatets funksjon reduseres.

• Stöpslene og kopingsboksene på tilkoplingsledningenemö vare produsert i gumm, myk PVC eller annet termoplastisk material med lik mekanisk fasthet eller vare trukket over med et slikt material.

• Pluggen til tilkoplingsledningen mä vår beskyttet mot sprutevann.
• Pase at stikkledningen/DD: konner i klemme erer boyes og at pluggforbindelsen/DD: blr vat nar du installerer ledningen.
• Ved bruk av kabeltrommel,鬆 kabelen vikles helt inn.
• Ikke bruk ledningen til noe den ikke er konstrukt til. Beskytting ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til á trekke stöpselet ut av stikkontakten.
• Kontroller skjoteledningen jevnlig og skift den ut.nr den er ødelagt.
• Ikke bruk defekte stikkledninger.
• Bruk kun skjeteledninger som er godkjent og kjennetegnet for utendørsBruk.
• Ikke monter provisoriske elektriske tilkoplinger.
  Du mä aldri brokople eller slå av beskyttelsens-anordningen.
  Kople til trimmeren via en feilstrømsvernebryter (30 mA).

Den elektriske tilkoplingen hhv. reparasjoner på maskinenes elektriske deler mag kun utfores av en faglert elektriker ullav var kundeservice. Vær oppmerksom på lokale forskritter, særlig med hensyn til sikkerhetstiltak.
Reparasjoner på maskinenes andre deler på kun utføres av produsenten hhv. av hans kundeservice.
Benyt kun originale reservedeler. Hvis man benytter andre reservationeler kan det oppsta ulykker for brukeren. Produsenten er ikke ansvarlig for skader som oppstar som følege av dette.

Ibruktaking

Forsikre deg om at hele apparatet er montert på en forskriftsmessigMASTER.
- Plasser hakkelsmaskinen på et vannrett og hardt underlag fandr den i bruk (fare for at den velter).
- Ikke plasser apparatet på et gulv som er brostein- aller singlebelagt.
- Bruk apparatet kun ute. Hold avstand (minst 2m ) fra vegger eller andre stive gjenstander.
- Kontroller før hvr bruk:

er apparatet ev. skadet (se "Arbeide under trygge forhold")
er alle skruene skrudd hardt fast

(1) Nettilkopling

• Sammenlign den angitte spennenpenen på apparatets typeskilt med nettspennenpen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten.
• Bruk skjoteledning med tilsvarende tversnitt.

Nettsikring

		Sveits	UK
2200 W	16 A treg	10 A treg	13 A treg
2500 W	16 A treg		13 A treg
2800 W	16 A treg		13 A treg

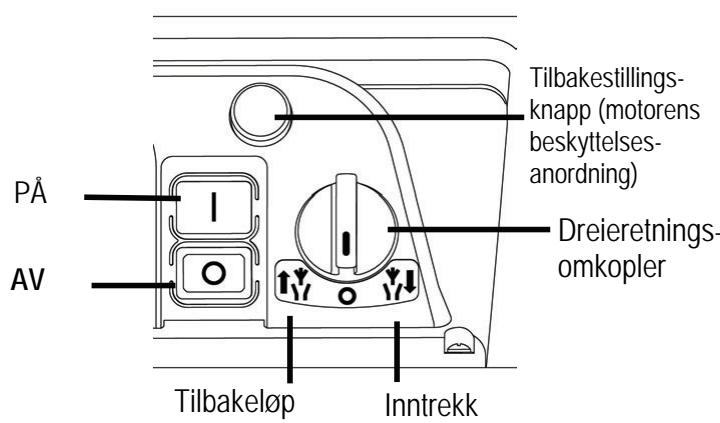

Av/på-bryter

Ilke benytt trimmere hvor man ikke kan slå bryteren på eller av. Skadete brytere på straks repareres aller byttes ut av kundeservice.

Slå på apparatet

Trykk inn den gronne knappen ①.

Slà av apparatet

Trykk på den rode knappen 0

Ved strømbrudd

Apparatet slås automatisk av ved strombrudd (nullspenningsrelé). Trykk inn den grønne knappen for á slå på apparatet igjen.

Motorens beskyttelsenordning

Motoren er utstyrt med en sikkerhetsbryter som slås automatisk av ved overbelastning. Motoren kan slås på igjen etter en kjøletid på ca. fem minutter.

1. Tilbakestillingsknapp (motorvern)
2. den grônne knappen (1) for à slà den pà.

Dreieretningsomkopler

Dreieretningsomkopleren mä kun aktiveres närelsmaskinen er slätt av.

Stilling

Materialet trekkes inn og kuttes av skjæevalsen.

Stilling

Kniven arbeider i omvendt rekkefolge og inneklemt material frigjores.

Etter at du har bragt dreieretningsomkopleren i stillingen [17], hold den gronne knappen til pa-/avbryteren inne. Skjarevalsen stilles i omvendt retning. När du slipper pa/av-bryteren, stanser hakkelsmaskinen automatisk.

Tips

• Store gjenstander eller trestykker fjernes etter flere gangers aktivering på i skjær- og i frigjøringsretningen.
• Bruk en stamper eller en krok for Å fjerne blokkerte gjenstander fra tracten eller utkasterspalten.

Vent alltid til hakkelsmaskinen har stanset helt, for du den på igjen.

Nettimpedans

Dersom betingelsene for nettspenningen ici er optimale, kan det oppstå korte spenningsfall nár apparatet slås på. Dette kan ha negativ innvirkning på andere arrarater (f. eks. lampe som blafrer).

Det oppstår ingen forstyrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides.

Inngangseffekt P1(W)	Nettimpedans Zmaks (Ω)
2200	0,21
2500	0,21
2800	0,19

Arbeide med hakkelsmaskinen

• Innta arbeidsstilling ved sider av erler bak apparatet. Stå aldri iærheten av utkasteråpningen.
  Lengere material, som stikker ut av apparatet, kan slynestilbake nár det trekkes inn av knivene! Hold sikkerhet-savstanden!
• Grip aldri inn i pafyllings-ller utkasterapningen.
• Snu ansiktet og kroppen bort fra pafyllingsapningen.
• Ikke fã hender, andre kroppsdeler og klær inn i pafyllingsrøret, utkastingskanalen eller iærhenet av andre bevegelige deler.
• Kontroller at det ikke er hakkelsrester i fylletrakten För du slar på apparatet.
• Ikke vipp apparatet när motoren er i gang.
• Nár du fyller på fylletrakten,emean du pase at det ikkekommen metallgjenstander,steiner,flasker eller andre gjenstander i apparatet som det ikke kan bearbeide.
• Det oppstår ingen forstyrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor/DDke overskrides. Slå av apparatet straks og la detkommen til stillstand, dersom fremmede gjenstander kommen i

fylletrakten. Det samme gjelder, dersom apparatet begynner Å vibrere eller lage unaturlige lyder.

• inspiser skaden
• skift ut ellre reparer ødelagte deler
• kontroller apparatet og stram fast lõse deler

Hva kan jeg kutte opp?

Ja:

• organisk avfall fra husholdning og hage, f.eks. hekke- og tresnitt, visne blomster, kjokkenavfall.
  organisk avfall fra husholdning og hage, f.eks. hekke- og tresnitt, visne blomster, kjokkenavfall.
  Nei:
• glass, metalldehydeer, kunststoffer, plastposer, steiner, stoffrester, rotter med jord, mat-, fiske- og kjottavfall.

Spesielle anvisninger vedrørende oppkutting: Innfyllingssid

Fyll alltid det materialet som skal inn i hakkelsmaskinen fra hoyre si de i traktens innyllingsapning.

Kutt opp grener, kvister og ved straks de er kappet av:

• dette hakkelsmaterialiet blir meget hardt Near det torker, den maksimale kvisttykkelsen som kan bearbeides blir derfor minded.

Fjern sideskuddene på grener med mange kvister.

Bearbeid hage- og kjokkenavfall som bade er meget vannholdig og somlett klistrer seg sammen.
Bearbeid hage- og kjokkenavfall som bade er meget vannholdig og somlett klistrer segSAMen.
Ikke la det hakkslete materialet bli for hoyt i omradet til utkastningskanalen. Dette kan fore til at hakkslet material

forstopper utkastningskanalen. Dermen detkommen til tilbakeslag av materialet gjennom pafyllingsapningen.

Rengjør pafyllingsapningen og utkastningskanalen när apparatet er forstoppet. Slå Först av motoren, og trekk ut nettpluggen.

Pase at grenens maksimale diameter som skal bearbeides, tilsvarende diamateren på apparatet ditt, ikke overskrides (se side 85). Alt etter tretype og friskhet, kan den maksimale kvistykelsen som kan bearbeides blir forringes.
Kvernen trekker automatisk inn det som skal kvernes uten rykk pga. den sakte bevegelsen.
Automatisk omkoping av dreieretningen: derson maskinen plutselig blokkeres, kan skjarevalsen skifte omdreiningsretning og i dette tilfelle skyve materialet tilbake

slà av maskinen.
- vent til skjaerevalsen erkommen til stilstand.
- start maskinen igjen og bruk materiale som er lettere Å behandle.

Bryteren som er utstyrt med motorens sikkerhetsbryter, slas automatisk av nár apparatet overbelastes:

slå på hakkelsmaskinen igjen uttered ca. fem minutter
- les avsnitt "Mulige driftsforstyrelser", dersom apparatet ikke kan slås på igjen etter davon ventetiden
- Skjaerevalsen og etterskjæringsplaten er bruksdeler, men har likevel en levetid på flereår ved normal bruk

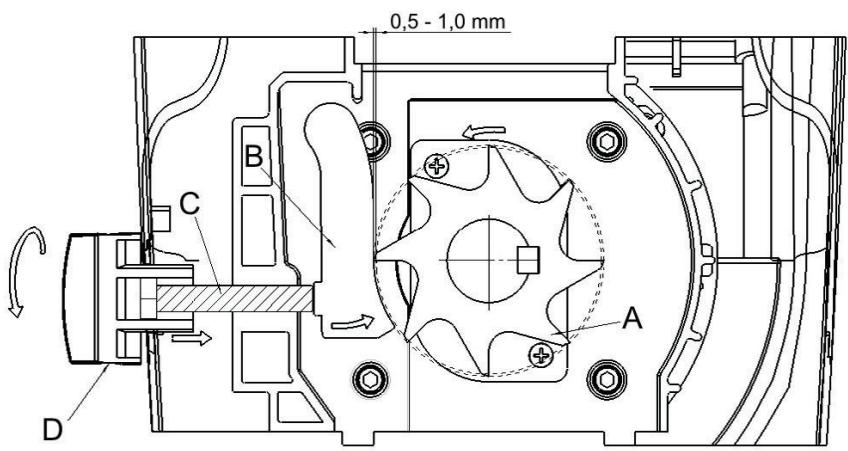

Innstilling av mellomtappskiven

Mellomtappskiven kan settes inn i skjæevalsen uten klaring. Minst mulig avstand bør holdes for a sikre effektiv drift.

Myke materialer eller våte grener kan rives i stykker i stedet forå kuttes. Et motstål som har vært i bruk lenge og er slitt kan ha samme virkning.

Avstandsjustering.

Koble inn apparatet. For innstilling av avstanden, vrir du innstellingsknappen (D) mot hoyre, sik at skruen (C) beveger seg til skjarevalsen. Drei helt til det kommes fint metallspon ut av utkasterapningen.

Vedlikehold og pleie

För vedlikeholdsarbeidet kan begynne:

• stans motoren og trekk ut nettstikket.
  bruk vernehansker for a unnga skader.

Skjæeverktøyet stanser ikke med en gang'nar man slær av apparatet. Vent med a foreta reparasjoner eller vedlikehold til alle delene har stanset helt.

Pass på Å fjerne verktøy og skrutrekkere etter at du har gjen-nomfør vedlikehold eller raparasjoner.

• Hakkelsmaskinen er i stor grad vedlikeholdsfri. Følg punktene under for verdibevaring og lang levetid:
  Luftespor skal holds fri og rene.
• Kontroller festeskruene (evt. trekk til).
• Rengjør apparatet inn- og utvendig när du har brukt hakkelsmaskinen.

• Kvernen skal ikke rengjøres med rennende vann eller høytrykkspyler.
• Behandle blanke metalldeler med en miljøvennlig, biologisk nedbrytbar sprøyteolje etter hvert bruk for a beskytte apparatet mot korrosjon.
• Skjærevalsen og etterskjæringsplaten er bruksdeler, men har likevel en levetid på flere ár ved normal bruk.

Garantibetingelser

Før haver retting av feil

-Slaavapparatet
- Vent til apparatet star helt stille
Trekk ut nettpluggen

Forstyrrelser	Mulig ørsak	Tiltak
Motoren starter ikke	- Ikke koblet til nettet - Tilkoblingsledning er defekt - Maskinen er overbelastet	- Kontroller sikringen. - Kontrolleres av fagmann (elektriker). - Beskyttelsen for overbelastning er aktiviert. Still av/på-bryteren på " 0 " og la maskinen avkjøles.
Motoren durer, men starter ikke	- Skjærevalsen er blokkert - Kondensator defekt	- Slå av apparatet. - Kople dreieretningsomkopleren i stillingen ↑↓. Slå på apparatet inntil blokkeringen er ophevet. Slå av apparatet igjen. Kople dreieretningsomkopleren tilbake i stillingen - Ta maskinen til et autorisert serviceverksted for reparasjon.
Forstyrrelser	Mulig ørsak	Tiltak
Det som skal kernes blir okay trukket inn	- Skjærevalsen:går bakover. Bryterstillingen er/DD - Hakkelsmaterialiet er fastklemt i trakten(materialkø) - Det som skal kernes er for mykt eller for vätt - Slitasje på skjærevalsen	- Slå av apparatet og omstill dreieretningsomkopleren. - Slå av apparatet. Kople dreieretningsom-kopleren i stillingen ↑↓. Slå på apparatet, slick at hakkelsmaterialiet kan frigjores,evt. fjerne urenheter. Slå av apparatet igjen. Kople dreierettningsomkopleren tilbake i stillingen - Skyv inn med en gre og la det kvernes. - Still mellomtappskiven som beskrevet under " Innstilling av mellomtappskiven". Skift ut skjærevalsen,hvis den er nedslitt.
Det som skal kernes blir okay rikkig oppelt	mellomtappskiven er/DD strekkelig justert.	Juster mellomtappskiven. Dersom mellomtapp-skiven/DD kan erfterjesteres,ddy den skiftes ut av en kundeservice (forhandler).
Maskinen starter, men den lages ved liters belastnoin o slås av via motorbeskyttelsen-sbryteren.	Skjøteledningen er for lang eller har for lite tverssnitt. Stikkontakten for langt unna hovedtilkoblingen, for lite tversnitt på tilkoblingsledningen.	Sjøteledning minst 1,5 mm2, maks. 25 m lang. Ved lengre ledning tverrsnitt m inst 2,5 mm2.

Tekniske data

Modell	2200	2500	2800
Type	AH 600	AH 600	AH 600
Motor	vekselstrømsmotor 230 V, 50 Hz, 2800 / 40 min-1
Motorytelse P1 S6 - 40 %	2200 W	2500 W	2800 W
På-/Avknapp med	overbelastningsbeskyttelse, skjare- og reservefunksjon, nullspenningsutløser
Vekt	24 kg	24,5 kg	25 kg
Lydtrykknivå LPA(målt i henhold til direktivet 2000/14/EF)	83,8 dB (A)	84,2 dB (A)	82,5 dB (A)
Målt lydeffektnivå LWA(målt i henhold til dirktivet 2000/14/EF)	91 dB (A)	91 dB (A)	91 dB (A)
Garantert lydeffektnivå LWA(målt i henhold til direktivet 2000/14/EF)	92 dB (A)	92 dB (A)	92 dB (A)
Maks. fremdiameter som kan bearbeides(gjelder kun for nyskåret tre)	Ø max. 35 mm	Ø max. 40 mm	Ø max. 44 mm
Beskyttelsenkasse	I
Beskyttelsensart	IP X4
Nettsikring	16 A treg Ø	16 A treg Ø	16 A treg Ø
Sveits	10 A treg Ø	--	--
UK	13 A treg Ø	13 A treg Ø	13 A treg Ø

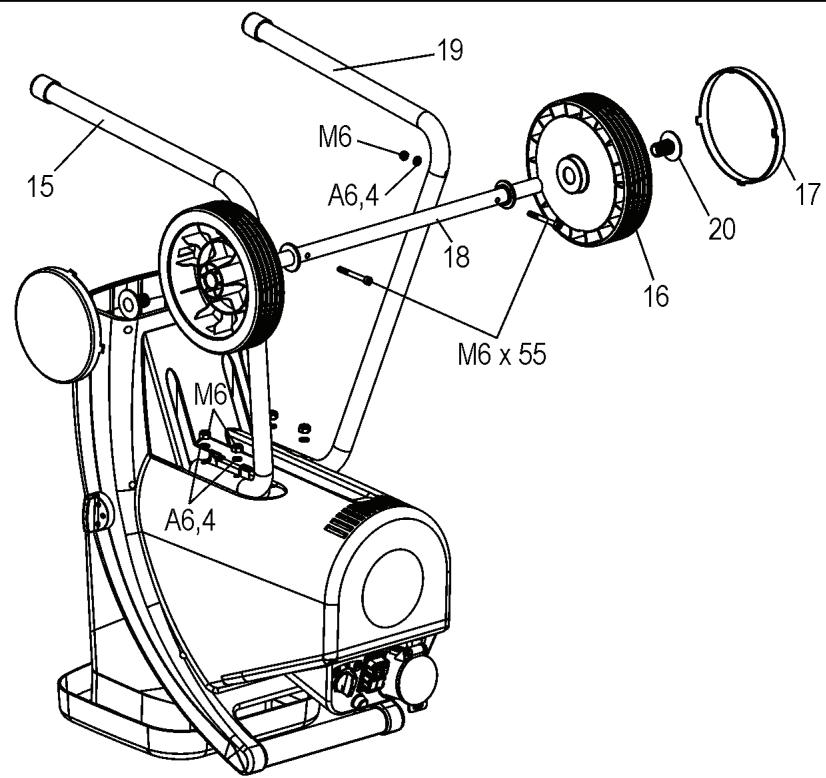

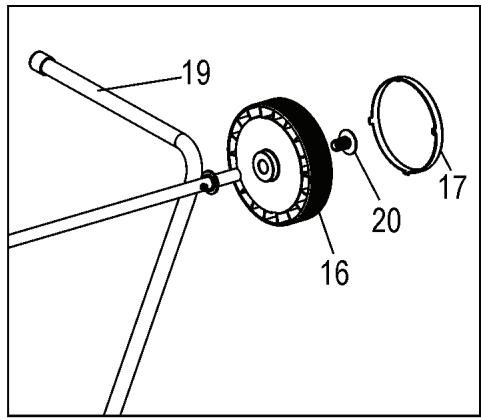

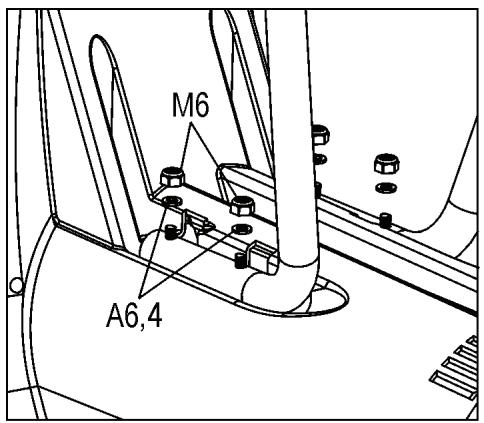

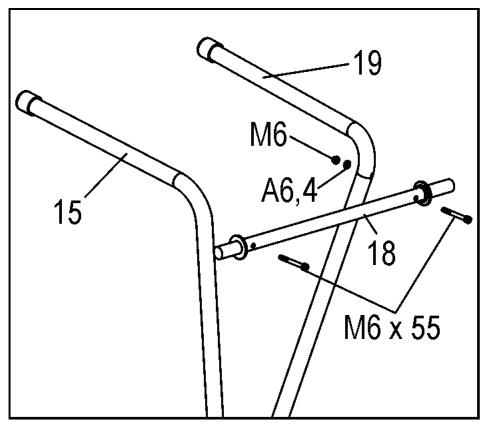

Montage

Beschrijving

Skydda mot fuktighet.
