MANUALE UTENTE GHD 2200 ATIKA

Trinciatrice a cilindro silenziosa

Istruzioni per l'uso - Indicazioni per la sicurezza

Pezzi di ricambio

Kompostkvern

Seite 1

Page 10

Page 19

Str 28

Side 36

Side 44

1. oldal

Strana

61

Pagina

69

Side 78

Blz.87

Stronie

96

ctp. 105

Sidan

114

Strana

122

Stran

130

Trinciatrice a cilindro silenziosa

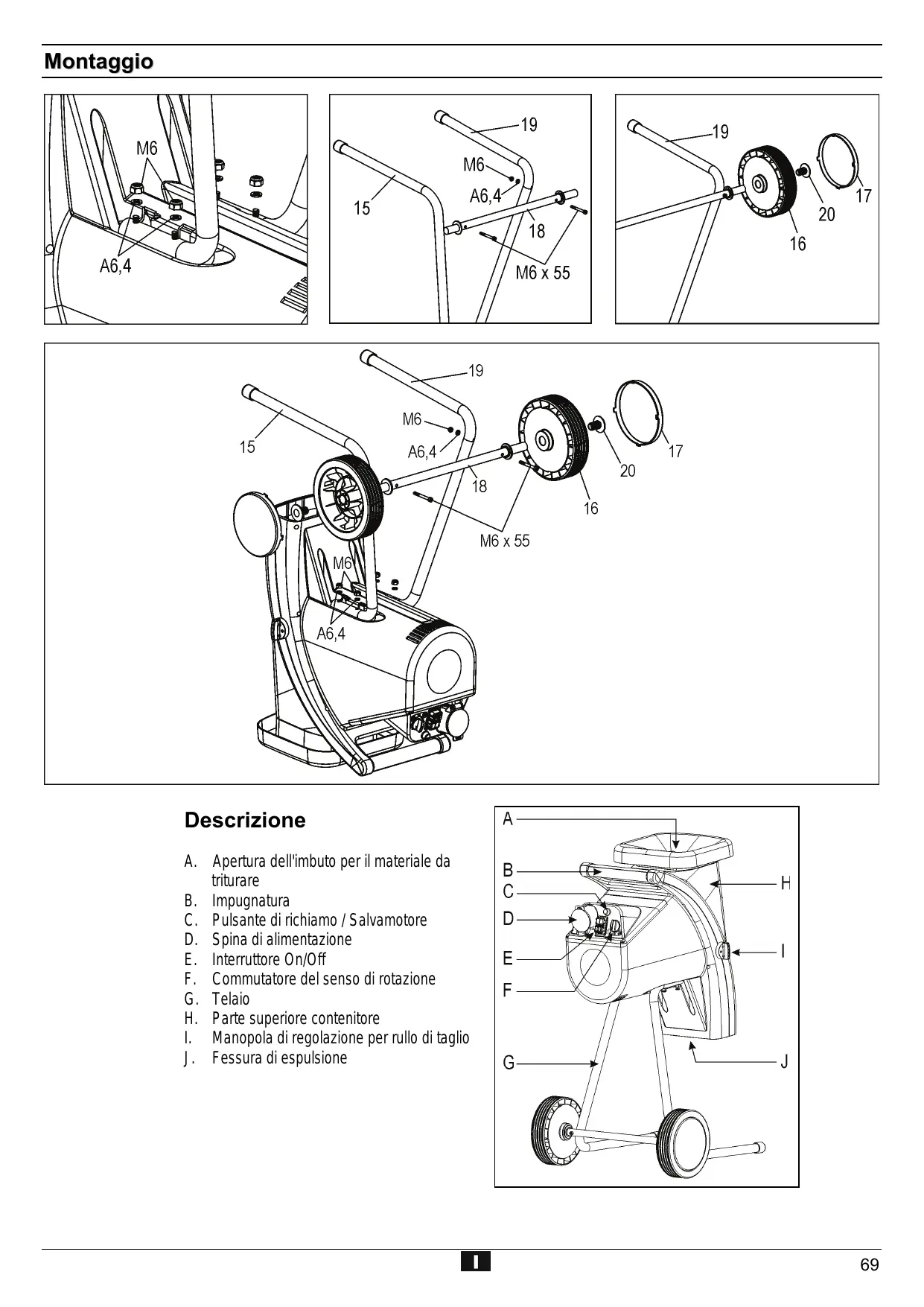

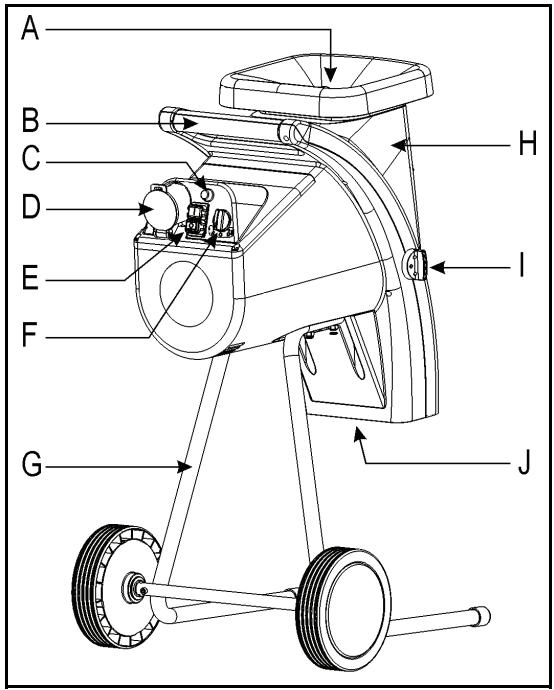

Beschreibung

Sto mogu usitnjavati?

Da:

A. Apertura dell'imbuto per il materiale da triturare
B. Impugnatura
C. Pulsante di richiamo / Salvamotore
D. Spina di alimentazione
E. Interruftore On/Off
F. Commutatore del senso di rotazione
G. Telaio
H. Parte superiore contentore
I. Manopola di regolazione per rullo di taglio
J. Fessura di espulsione

Conservare le istruzioni per un utilizzo futuro.

Indices

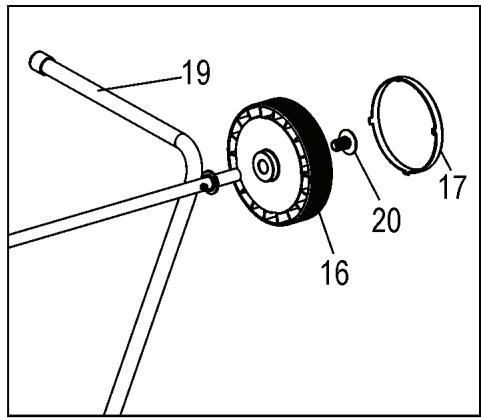

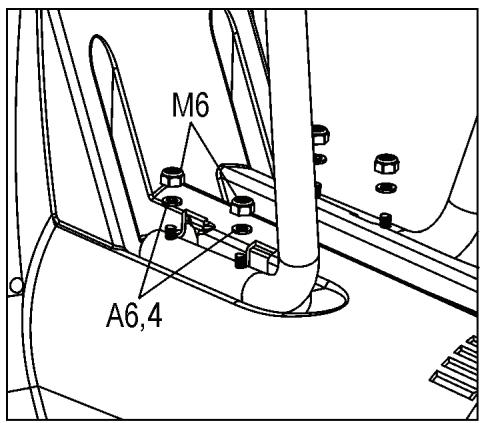

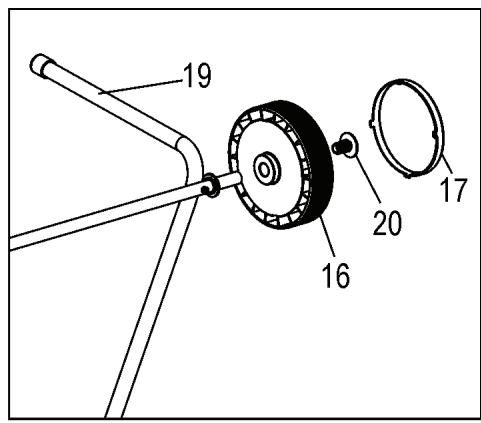

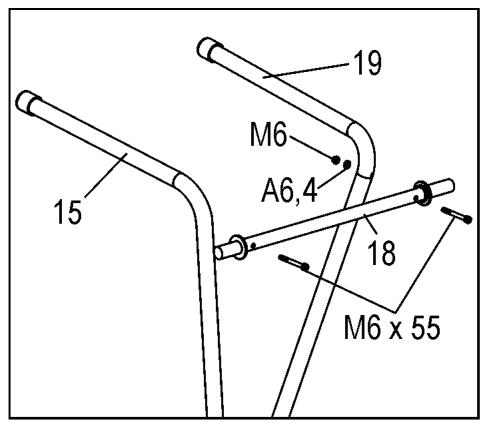

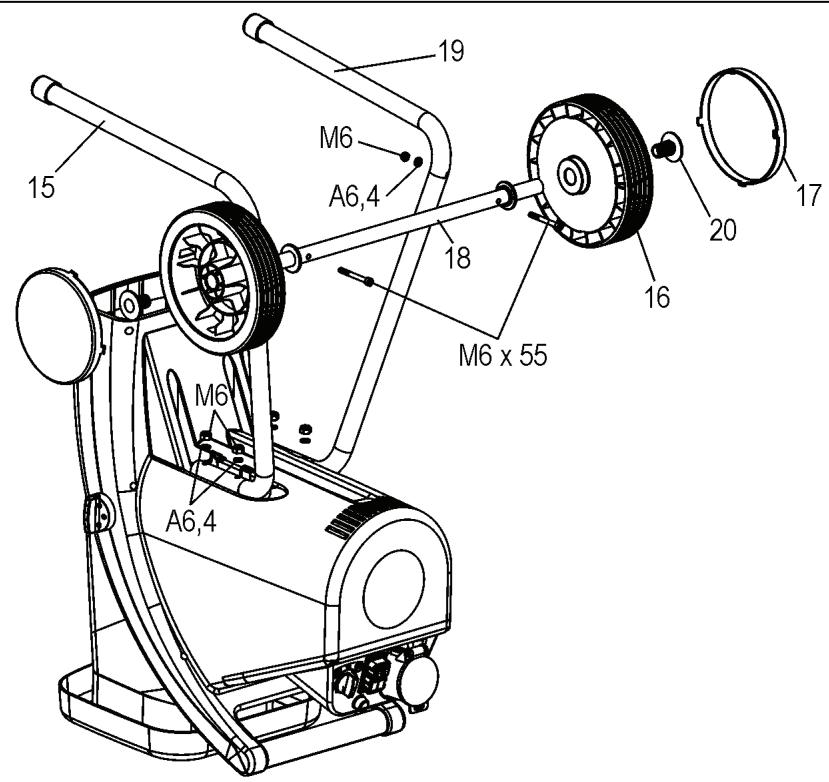

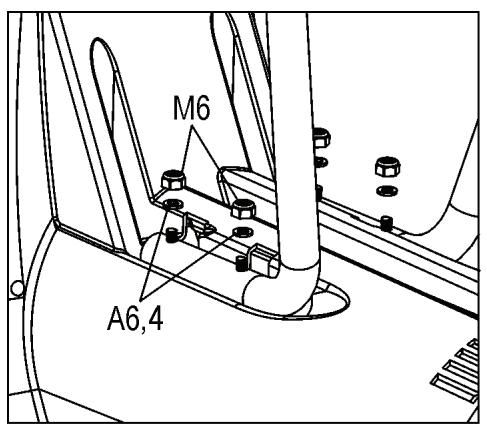

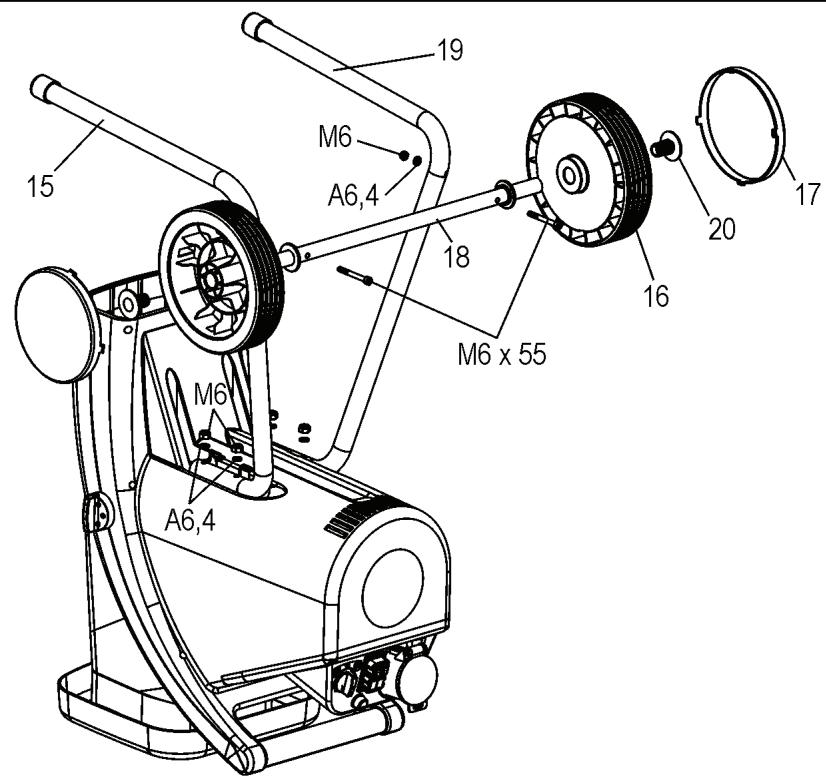

Montaggio 69

Dichiarazione di conformità CE 70

Simboli: apparecchio, istruzioni per l'uso 70

Tempi di esercizio 70

Standard di fornitura 70

Utilizzo conforme alla finalità d'uso 71

Rischi residui 71

Indicazioni di sicurezza 71

Messa in funzione 73

Utilizzo del trituratore da giardino 74

Cura e manutenzione 74

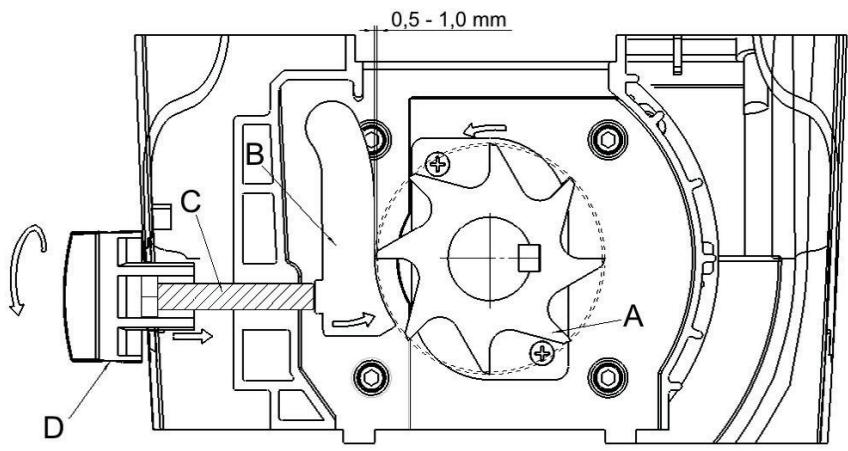

Regolazione della controrama 75

Anomalie 75

Garanzia 76

Dati tecnici 77

Pezzi di ricambio 139

Dichiarazione di conformità CE

secondo la direttiva 98/37/CE

ATIKA GmbH & Co. KG

Dichiara sotto la propria responsabilità che il prodotto

Trituratore da giardino mod. AH 700

cui fa riferimento la presente dichiarazione, soddisfa i relativi requisiti minimi di sicurezza e di salute della direttiva 98/37/CE, nonché i requisiti delle altre direttive pertinenti

procedura di accertamento di conformismo: 2000/14/CE - Appendix V.

Livello di potenza acustica misurato L_WA 98 dB (A)

livello di potenza acustico garantito L_WA 99 dB (A)

Ahlen, 02.03.2007

Simboli presenti sull'apparecchio

Prima della
messa in
funzione, leggere
e applicare
quanto contentuto
nelle istruzioni
per l'uso e nelle

norme di sicurezza

Pericolo di lancio di parti con il motore in funzione - tenere lontano alla zona di pericolo persone

estranee, nonché animali domestici e da produzione.

Prima degli
interventi di
riparazione,
manutenzione e
pulizia, spegnere il
motore e
disinserire la spina

di alimentazione.

Attenzione: lame rotanti! Non tenere le mani e i piedi nelle aperture quando l'apparecchio è in funzione.

Indossare occhiali e cuffie di protezione

Indossare guanti di protezione.

Proteggere dall'umidita.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Simboli delle istruzioni per l'uso

Potenziale pericolò o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Tempi di esercizio

Osservareanche dispositionsi regionali sulla protezione dai rumori.

Standard di fornitura

Una volta disimballato l'apparecchio, verificare se il contento della scatola

ècomplete;
presente eventuali danni imputabili al trasporto.

Comunicare immediamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

1 unità premontata
1asta di sostegno sinistra
1asta di sostegno destra
1asse
2ruote
2 copriruota
1 confezione di viti
1sacco di raccolta
1 manuale di istruzioni per l'uso

Utilizzo conforme alla finalità d'uso

Perutilizzatoconformella finalitàd'uso si intende la triturazione di

• rami di agli tipo fino al diametro massimo (in base al tipo di legno e alla freschezza)
• rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami.

Si esclude espresmente la triturazione di vetro, metallo, pezioni e sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, rifiuti sono consistenza solida (ad es., rifiuti di cucina).

Il trituratore da giardino è adatto esclusivamente per l'uso privato domestico e per il giardinaggio.

Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in Campo agricolo, forestale e commerciale.

Perutilizzoconformella finalitàd'uso si intendeanche l'osservanza delle condizioni di funzionamento,manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezzacontainute nelleistruzioni perl'uso.

Ogni utilizzato diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina agli responsabilità per i danni di qualiasi genere da cui risultanti. Il rischio ricade esclusivamente sull'utente.

Il costruttore declina agli responsabilità per i dati di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dall'utente.

L'apparecchio deve essere preparato, utilizzato e sottomosto a manutenzione solo da persona che abbiano acquisito familiarità conesso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunique sussistere rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usingl'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesioni alle dita o alle mani, se si afferra un'apertura con la mano o si arrivava al gruppo lame.
• Pericolo di lesioni alle dita e alle mani durante gli interventi di montaggio e pulizia effettuati sul gruppo lame.
• Pericolo di lesions nella zona dell'imbuto a causa della proiezione di pezzi da triturare.
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
• Danni all'udito in caso di lavori di lunga durataenza apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque crearsi chiari rischi residui.

Indicazioni di sicurezza

Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

Conseignare le(norme di sicurezza a tutte le persone chiamate ad operare con la macchina.
(i) Conservare le presenti norme di sicurezza in buono stato.
Le riparazioni e il dispositorio per il disinseri-mente di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso.

• Prima dell'uso, acquisse familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Non utilizzato l'apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d'uso e Utilizzo del trituratore da giardino).
• Garantire un supporto sicuro e mantenere in agli giorni dell'equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell'apparecchio.
• Agire con la massima attenzione. Prestare attentione a quanto si sta per fare. Lavorare con coscienza. Non utilizzato l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioniserie.
• Durante il lavoro, indossare occhiali, quanti da lavoro e cuffie di protezione.
• Indossare indumenti di lavoro appropriati:

non indossare indumenti ampi
- scarpe antiscivolo

• L'opercatore è responsabile nei confronti di terzi nella zona di lavoro dell'apparecchio.
• L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 16 anni.
• Tenere i bambini lontani dall'apparecchio.

Non lasciare mai l'apparecchio sanza sorvegianza.
Nonutilizzaremai l'apparecchio in presenza di estranei.
Non lasciare mai l'apparecchio incustodito.
- Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
Assumere una posizione di lavoro corretta, overo positizonarsi lateralmente o diaetro all'apparecchio. Non sostare mai nella'area dell'apertura di espulsione.
Non afferrare mai l'aperture di riempimento o di espulsione.
- Tenere il viso e il corpo lontani dall'apertura di riempimento.
- Non sovraccaricare l'apparecchio! Si lavora al meglio e nella massima sicurezza rispetto il Campo di potenza specificato.
- Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sull'apparecchio non modificare nulla che possa comprometerne la sicurezza.
- Non modificare il numero di giri del motore, in quanto questo regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'ecccessiva velocità.
- Non mettere in funzione l'apparecchio perché l'imbuto di riempimento.
Non modificare l'apparecchio o parti diesso.
Collegare l'apparecchio prima di accendere il motore.
- Non spruzzare acqua sull'apparecchio. (Fonte di pericolò corrente elettrica).
- Tenere in considerazione gli influssi ambientali:

non usare l'apparecchio in ambienti umidi o bagnati;
- Non lasciare l'apparecchio sotto la pioggia e non lavorare quando piove.
- lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adequata.

• Per evitare il pericolo di lesioni alle dita, reggere saldamente il gruppo lame durante gli interventi di montaggio e pulizia (sveda fig. pag. 66) e indossare quanti di protezione.

• Specnere la macchina e disinserire la spina di alimentazione alla presa nei seguenti casi:

• Lavori di riparazione

• Eliminazione di anomalie
• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
• Trasporto
• Intervention di riparazione
  Sostituzione della lama

• Abbandono (anche per interruzioni di breve durata)

• In caso di intasamenti nell'aperture di riempimento e di espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residi di materiale.

• Controllare se l'apparecchio presente)danni:

• Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

• Controllare se le parti mobili funzionano in modo ottimale allaenza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

• Le protezioni e le parti danneggiate devono essere riparare o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, salvo diversamente indicate nelle istruzioni per l'uso.
  Sostituire le etichette di sicurezza danneggiate o illoggibili.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conformamente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

1,5 mm² nei cavi aventi una lunghezza sino a 25 m
2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

• conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.
• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con quello materiaile.
• La presa a inesto del conduzione di collegamento devesse sere protetta da spruzzi d'acqua.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connetlore non sia umido.
• In caso di utilizzato di una bobina per cavi, svolgere completeness il cavo.
  Non utilizzato il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina alla presa.
• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
  Nonutilizzareconduttoridi collegamento difettosi.
• All'aperto utilizzato solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  Nonutilizzarecollegamentielettrici provvisori.
  Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguita da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.
Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei loro centri di assistenza.
Utilizzare solo pezzi originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utilizzatore. Il costruttore declina agli responsabilità per i danni da cui risultanti.

Messa in funzione

• Accertarsi che l'apparecchio sia montato completeness e correttamente.

• Ai fini dell'utilizzo del trituratore, posizionarlo su una base orizzontale e solida (pericolo di ribaltamento).

• Non posizionale l'apparecchio su una base lastricata o brecciata.
• Utilizzare l'apparecchio solo all'aperto. Mantenere una distanza (almeno 2 m) da una parete o da un'alto oggetto fisso.

• Prima di agli utilizzato, controllare:

• se i conduttori di collegamento presentano difetti (incrinature, tagli o simili)

nonutilzzareconduttoridifettosi
- se l'apparecchio presente danni (si veda Norme di sicurezza)
se tutte le viti sono serrate

(1) Allacciamento alla rete

• Confrontare la tensione specificata nella targhetta con la tensione di rete e collegare correttamente l'apparecchio alla presa correspondente.
• Utilizzare cavi di prolunga consezione sufficiente

Protezione

		Svizerra	UK
2200 W	16 A inerte	10 A inerte	13 A inerte
2500 W	16 A inerte		13 A inerte
2800 W	16 A inerte		13 A inerte

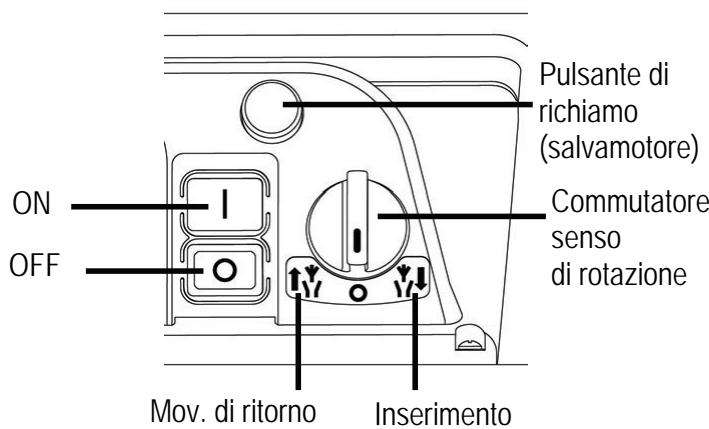

Interruttore On/Off

Non utilizzato apparente il cui interrottore sia dificile da attivare e disattivare. Gli interrottori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione

Premere il pulsante verde ①

Spegnimento

Premere il pulsante grosso ①

Protezione contro il riavvio in mancanza di corrente

In mancanza di corrente, l'apparecchio si spegne automaticamente (dispositivo di attivazione della tensione di

sbilanciamento). Per riaccendere l'apparecchio, premere nuovamente il pulsante verde.

Salvamotore

Il motore è dotato di un interrottore di protezione e si spegne automaticamente in caso di sovraccarico. Dopà una pausa di raffreddamento (circa 5 min.), il motore può essere nuovamente acceso. Premere

1. tasting di ripristino (salvamotore)
2. pulsante verde I per la riaccensione (1)

Commutatore del senso di rotazione

Azionare il commutatore del senso di rotazione solo se la trinciatrice è spenta (disinserita).

Posizione

Il materiale viene trascinato dal cilindro portalame e trinciato.

Posizione

Quando il commutatore del senso di rotazione è statoMESSO nella posizione 1,mantere premuto il pul-sante verde dell'interruttore on/off. Il cilindro portalame viene posizionato nella direzione opposa.Quando si rilascia l'interruttore on/off,la trituratrice rimane ferma automaticamente.

Suggerimenti

• Oggetti o peszi di legno grande, dopo diversi azionamenti vengono rimossi sa dal dispositorio di taglio che da quello di scatto.
• Per rimuovere gli oggetti rimasti bloccati, dall'imbuto di entrata o alla fessura di espulsione, utilizzare un pressino o un gancio.

Prima di reinserire la trinciatrice, attendere SEMPRE che但这a si sua fermata completeness.

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l'accensione dell'apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallo di una spia).

Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita P1 (W)	Impedenza di rete Zmax(Ω)
2200	0,21
2500	0,21
2800	0,19

Utilizzo del trituratore da giardino

Assumere una posizione di lavoro corretta, ovvero positizonarsi lateralmente o diaetro all'apparecchio. Non sostare mai nella'area dell'apertura di espulsione.

• I materiali più lunghi che sporgono dall'apparecchio potrebbero essere proiettati verso l'operaatore quando vengono tirati dalle lame! Mantenere una distanza di sicurezza!

Non afferrare mai l'aperture di riempimento o di espulsione.

• Tenere il viso e il corpo lontani dall'apertura di riempimento.

• Non portare le mani, altre parti del corpo e indumenti nel tubo di riempimento, nel canale di espulsione o in prossità di altre parti rotanti.

• Prima di accendere l'apparecchio, verificare se sono presenti resti di materiali triturati nella'imbuto di riempimento.

Non ribaltare l'apparecchio con il motore in funzione.

• Durante il riempimento, verificare che peszzi metallici, pietre, bottiglie o altri oggetti che non vanno triturati non finiscano nell'imbuto di riempimento.

• Se oggetti estranei entrano nell'imbuto di riempimento o l'apparecchio inizia a emettere rumori strani o vibrazioni, spegnere immediatamente l'apparecchio e farlo fermare. Disinserire la spina ed procedere nel modo seguente:

verificare il danno

• sostituire o riparare le parti danneggiate

controllare l'apparecchio e serrare le parti allentate

Non riparare l'apparecchio se non si è autorizzati (si veda Norme di sicurezza).

Che casa si può triturare?

Si:

• rifiuti organici domestici e da giardino, come rami di siepi e di alberi, fiori appassiti, rifiuti da cucina

No:

• vetro, parti metalliche, plastica, sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, resti di cibo, pesce e carne

Istruzioni particolari per la triturazione:

Inserire il materiale da triturare nell'ap-ertura per il riem-pimento dell'imbuto sempre dal lato destro.

Triturare i rami, i ramoscelli e i legni subito dopo averli tagliati

• quello materiale, seccandosi, diventa molto dura; di conseguenza, il diametro massimo dei rami da sminuzzare si riduce.

Rimuovere i getti laterali in caso di rami molto ramificati.

Trattamento di rifiuti da giardino o da cucina molto acquosi e che tendono ad attaccarsi

• per evitare l'intasamento dell'apparecchio, sminuzzare quello materiale alternandolo con rifutti legnosi.

Non fare accumulareccessivamente il materiale triturato nell'area dell'apertura di espulsione. In caso contrario, il materiale già triturato potrebbe intasare il canale di espulsione. Ciò può provocare un contraccolpo del materialeattraverso l'apertura di riempimento.

Se l'apparecchio è intasato, pulire l'apertura di riempimento e il canale di espulsione. A tal fine, spegnere prima il motore e disinserire la spina di alimentazione.

Accertarsi di rispetto il diametro massimo dei rami da sminuzzare corrispondente all'apparecchio in uso (si veda网页 77). A seconda del tipo e della freschezza del legno può ridursi il diametro dei rami massimo da sminuzzare.
Il meccanismo per il taglio prende il materiale da sminuzzare autonomamente e除去 urti a causa della corsa lenta del cilindro da taglio.
Inversione automatica del senso di rotazione: se l'apparecchio si blocca improvvisamente si può invertire il senso di rotazione del rullo di taglio che in questo caso spinge indietro il mate-riale da sminuzzare.
disinserire l'apparecchio
- attendere che il rullo di taglio si fermi comp-etamente
- insere nuovamente l'apparecchio e insere del materiale fácilmente sminuzzabile.
In caso di sovraccarico dell'apparecchio, l'interruttore dotato di salvamotore si spegne automaticamente
- accendere nuovamente il trituratore dopo circa 5 min.
- se l'apparecchio non si riaccende dello istempo, consultare il paragrafo "Possibili guasti".

Cura e manutenzione

• Prima di qualsiasi intervento di manutenzione

• Spagnere il motore e disinserire la spina

• Indossare quanti protettivi per evitare lesioni.

L'utensile di taglio non si ferma subito dopo lo spegnimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti.

Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

• Il trituratore da giardino non necessita di alcuna manutenzione. Per mantenere il valore e garantire una lunga durata dell'apparecchio, osservare quanto segue:

• lasciarelibereepulitelefessurediventilazione.
  controllare le viti di fissaggio (se necessario, serrare).

• dello triturazione, pulire l'apparecchio internamente ed esternamente

Per la pulizia dell'apparecchio utilizzato solo un panno umido caldo e una spazzola morbida.

Non utilizzato mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente l'apparecchio. Le parti in plastica sono essere aggredite dalle sostanze chimiche.

Non pulire il trituratore con acqua corrente o idropulitrici.
- Dopo l'uso, trattare tutti i componenti metallici lucidi con olio ecologico e biologico per proteggerli nella corrosione.
- il cilindro da taglio e la lastra da taglio sono parti soggette ad usura. Tuttavia, se usate normalmente e sottoposte a regolare riaffilatura, hanno una durata di parecchi anni.

Regolazione della controrama

La controrama B può essere regolata nel cilindro portalame A alla gioco. Per un esercizio effettivo si consiglia di Maintainere possibilmente una piccola distanza.

Il materiale morbido oppure i rami umidi potrebbero spaccarsi invece di venire tagliati. Anche una controrama consumata, dopo diversi azionamenti, cui causare quello problema.

Regolazione della distanza.

Inserire l'apparecchio.

Sul lato destro del contentatore di plastica è situato un dispositivo di regolazione. Per impostare la distance ruotare la manopola di regolazione (D) versuso destra, in modo che la vite (C) si nuova verso il rullo di taglio. Girare finché alla fessura di espulsione non fuoriescono dei piccoli trucoli di alluminio.

Anomalie

Prima di rimuovere qualsiasi guasto

• Spegnere l'apparecchio
• Attendere l'arresto dell'apparecchio
• Disinserire la spina di alimentazione

Disturbo	Possible causa	Eliminazione
Il motore ronza, ma non si avvia	- Manca la tensione di rete - Cavo di connessione difettoso - Apparecchio sovraccarico	- Controllare il dispositivo di sicurezza - fare controllare (da un elettricista) - Lasciare raffreddare l'apparecchio. Per il reinserimento premere il 1. pulsante di richiamo (salvamotore) 2. pulsante verde ①
Il motore ronza, ma non si avvia	- Cilindro da taglio bloccato - Condensatore difettoso	- Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione ↑↓. Inserire l'apparecchio finché non è stato rimioso il bloccaggio. Inserire nuovamente l'apparecchio. Mettere il commutatore del senso di rotazione, indietro, nella posizione ↓↓. - Portare l'apparecchio dal produttore o alla ditta da lui indicateper la riparazione.
- Il materiale da sminuz-zare non viene after-rato	- Il cilindro portalame si muove all'indietro.La posizione dell'interruttore è sbagliata.- il materiale da sminuzzare	- Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione.- Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione 17.Inserire l'apparecchio, in maniera tale che il materiale triturato venga sbloccato, eventualmente rimuovere le impurità.Disinserire nuovamente l'apparecchio. Per continuare a lavorare con l'apparecchio, mettere il commutatore del senso di rotazione, indietro, nella posizione 18.Introduire un ramo e sminuzzare.- Regolare la contropiastra come descripto nel punto "Regolazione della contropiastra", in caso di evidente usura del cilindro portalame sostituirlo.
	- Materiale da sminuzzare troppo molle/bagnato- Logorama del cilindro da taglio
Il materiale da sminuzzare non viene tagliato in modo corretto	- La controlama non è sufficientemente regolata	- Regolare la controlama
L'apparecchio si avvia, pe-rossi blocca al minimo cari-co ici spegne tramite il salvamotore.	La prolunga è troppo lunga o la sua sezione è troppo piccola. La presa è trop-po lontana dall'allacciamento principale e la linea elettrica ha la sezione troppo piccola..	La prolunga delve essere lunga max. 25 m, con una sezione di almeno 1,5 mm2. In caso di cavi più lunghi, la sezione delve essere di almeno 2,5 mm2

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Dati tecnici

Modello	2200	2500	2800
Denominazione modello	AH 600	AH 600	AH 600
Motore	Motore a corrente alternata 230 V~, 50 Hz, 2800 min-1
Potenza motore P1 S6 - 40 %	2200 W	2500 W	2800 W
Numero di giri cilindro portalame	40 min-1
Interruttore On/Off	protezione sovraccarico; funzione di taglio e di corsa inversa; interruptore di minima tensione
Peso	24 kg	24,5 kg	25 kg
Livello di pressione acustica LPA (misurazione secondo la direttiva 2000/14/CE)	83,8 dB (A)	84,2 dB (A)	82,5 dB (A)
Livello di potenza acustica misurato LWA (misurazione secondo la direttiva 2000/14/CE)	91 dB (A)	91 dB (A)	91 dB (A)
Livello di potenza acustica garantito LWA (misurazione secondo la direttiva 2000/14/CE)	92 dB (A)	92 dB (A)	92 dB (A)
Diametro max. dei rami da sminuzzare (a seconda del tipo e della freschezza del legno)	∅ max. 35 mm	∅ max. 40 mm	∅ max. 44 mm
Classe di protezione	I
Categoria di protezione	IP X4
Protezione della rete	16 A inerte	16 A inerte	16 A inerte
Svizerra	10 A inerte	--	--
UK	13 A inerte	13 A inerte	13 A inerte

Montasje

Beskrivelse

A. Traktapning for hakkelsmaterial
B. Händtak
C. Tilbakerstilingsknapp / Motorens beskyt-telsesanordning
D. Nettpluggen
E. Pã-/Avknapp
F. Dreieretningsomkopler
G. Understell
H. Husoverdel
1. Innstillingsknappen til skjæevalsen
J. Utkasterspalte

Innhold

Montasje	78
EF- konformitetserklæring	79
Apparatets symboler	79
Bruksanvisning
Driftstider	79
Samlet leveranse	79
Hensiktsmessig anvendelse	80
Restrisikoer	80
Arbeide under trygge forhold	80
Ibruktaking	81
Arbeide med hakkelsmaskinen	82
Knivskifting	83
Vedlikehold og pleie	84
Garantibetingelser	84
Mulige driftsforstyrrelser	84
Tekniske data	85
Reservdeler	139

EF- konformitetserklæring

tilsvarer EF-directiv 98/37/EF

ATIKA GmbH & Co. KG
