NÁVOD NA OBSLUHU GHD 2200 ATIKA

Návod si dobre odložte pre použitie v budúcnosti.

Obsah

Montáž	122
Prehlásenie o zhode – ES	123
Symboly: prístroj, námod na obsluhu	123
Prevádkové Časy	123
Obsah dodávky	123
Použitie na stanovený účel	124
Zvyškové riziká	124
Bezpečnostné tokyny	124
Uvedenie do prevádžky	125
Práça so záhradným dṛtičom	126
Nastavenie protinoža	127
Śdržba a Čistenie	128
Záruka	128
Možné poruchy	129
Technické udaje	130
Náhradné diely	139

Prehlásenie o zhode - ES

podla smernice 98/37 EG

ATIKA GmbH & Co. KG

spoločnost' prehlasuje na vlastné zodpovednost',Že vyrobok

na ktoré sa toto prehlásenie vztahuje, zodpovedá beznym základným poziadavkám bezpečnosti práce a ochrany zdravia podla smernic 98/37/EG, ak o poziadavkám inych beznych smernic

2004/108/EG, 73/23/EWG, 2000/14/EG

Hodnoty shody sa riadia podla:2000/14/EG-Priloha V

Nameraná hladina hluk LwA 91 dB (A)

Zaručená hladina hluku LwA 92 dB (A)

Ahlen, 02.03.2007

Nebezpečenstvo
vyplývajúce z
vymrstenych
častí pri
zapnutom motore
- nezúčastnéne
osoby, domáce

Pozor pred rotujuciimi nožmi. Ruky a nohy nevkladajte do otvorov, ak je stroj zapnutý.

a užitkové zvierata sa nesmú
zdržiavá v nebezpečnom
priestore.

Noste ochranu očí a sluchu.

Noste ochranné rukavice.

Chrante predvlhkostou.

Elektrické pristroje nepatria do domového odpadu. Pre pristroje, prislušenstvo a balenie zaistite recykláciu, ktorá nezatažujeŽivotné prostredie.

Hroziace nebezpečenstvo alebo nebezpećná situácia. Nerešpektovanie tohtoPokynu moze mat za následok zranenia alebo hmotné škody.

Doležite upozornenia k správnemu zaobchodzaniu.
Nedodržanie tychto upozorneni moleš spôsobil' poruchy.

Upozornenia pre uživateřa. Tieto upozornenia Vám pomóžu vyuzit' optimáne vsetky funkcie.

Pred uvedenim náradia do prevádžky dbajte prosím na stavno-právné (regionálne) predpisy pre ochranu proti hluku.

Obsah dodávky

Vyhrady oznámte okamžite obchodnikovi, podávatělovi príp.
vyrobcovi. Neskoré reklamácie nebudú uznané.

Použitie na stanovený účel

Za použitie na stanovený učel sa považuje drvenie

• konárov kaźdeho druhu do maximalneho priemeru (v závislosti od druhu dreva a jeho Čerstvosti)
• zvädnuteho, vlhého, niedskladovaného záhradného opadu striedavo s konármi

Záhradný dtric je vhodný iba pre privatne použitie v záhrade okolo domu alebo v záhradke.

Za dtric pre sukromnu domovu a hobby zahradu sa povazuju také pristroje, ktoré Nie su nasadzované vo verejnych zariadeniach, parkoch, sportoviskach ani v po'lnohospodárstve a lesohospodárstve.

K použitiu na stanovený učel patri aj dodržiavanie vyrobcom predpísanych podmienok pre prevádzku, udržbu a opravy a dodržiavanie bezpečnostnéch predpisov uvedeněch v námode.

Kazde d'alsie iné pouzitie platí ako pouzitie, ktoré nie je v sulade so stanoveným učelom. Za škody kazdého druhu, ktoré z toho vyplynú, vyrobca neruci. Riziko nesie sám uživotel.

Svojvolné zmeny na zahradnom drtiču vylucuju ručenie vyrobcu za chby každého druhu, ktoré z toho vyplynú.

Nastroj mozu pripravovat, použivat a vykonávat' na nom udžbubia osoby, ktoré sú s nim oboznámene a poučné o nebezpečenstvach vyplývajúcich z jeho používania. Opravárske práce smieme prevadzat' len my, przyp. nami menované servisné miesta.

Zvyskové riziká

I pri použiti prístroja zodpovedajuc jeho určeniu, mozu i pri doržani zvyklych bezpečnostnych predpisov vznikat zvyskové rizika na záklude určitej konstrukcie prístroja, vztahujucej sa na jeho použitie.

Zvyškové rizíka sa dajú znižit na minimum, ak sa budú celkove dodržovat „Bezpečnostné upozornenia“ a „Použitie zodpovedajúce Účelu“, ak i námod k oblsuhe prístroja.

• Nebezpecie zranenia prstov a ruk, ak vsuniete ruku do otvoru a siahnete az na rezacie zariadenie.

• Nebezpečie zranenia prstov a ruk pri montáži a Čistení rezaceho zariadenia.
  Zranenia v oblasti lievika vymrstenym drvenym materiajolom.

• Ohrozenie el. prudom z elektrického pripojného vedenia, ktoré nezodpovedá predpisom.
• Kontakt s Častami pod elektrickým prudom pri otvorenych elektrických sučiastkach.
• Poškodenie sluchu pri dlhsie trvajucich pracach bez ochrany sluchu.

Pred spustením tohto vyrobku do prevádžky si prečitajte a doržujte nasledujúce upozornenia a predpisy predchádzania pracovnám urazom Vasho zvázu povolani popr. platné bezpečnostné predpisy Vasej krajiny, aby ste sa vyvarovali sám a i iných pred možnými zraneniami.

Opravy bezpečnostného vypnutia smie prevádža' iba vyrobca popr. nim menované firmy.

• Spoznajte prístroi pred použitim na základe námodu k obsluhe.
• Nepoužívajte prístroj pre učely, pre ktoré nebol určeny (vid „Použitie na stanovený učel“ a „Práca so záhradným dṛtičom”).
• Postarajte sa o bezpečné odstup a udržujte vždy rovnováhu. Nepredklañajte sa. Pri vhadzovaní vecí na rezanie stojte na rovnakej úrovni so stojom.
  Budte pozorní. Dávajte pozor na to, co robite. K préci pristupujte s Rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používani prístroja moze viest k važnym poraneniam.

• Pri práci noste ochranné okuliare, pracovné rukavice a ochranu sluchu.
  Noste vchodné pracovné oblečenie:

• Ziadne široké oblečenie

• nekízajúcu obuv

• Obsluha prístroja je v jeho pracovnej oblasti zodpovedná VOci tretím osobám.
  Deti a mladež do 16 rokov nesmú obsluhovat' stroj.
  Deti sa nesmú zdržovat'v blízkosti prístroja.

• Ak sa v blízkosti stroja nachadzajú nezučastné osoby, stoj nezapínajte. pravá poloha:
  Nastroj nikdy nenechavajte bez dozoru
• Udržujte svoje pracovné prostredie v poriadku! Neporiadokmöze spősobit' urazy.
  Zaujmite také pracovné postavenie, aby ste sa nachadzali vedla pristroja, alebo za pristrojom. Nestojte nikdy v oblasti vyhadzovacieho otvoru.
• Nesiahajte nikdy do plniaceho a vyhadzovacieho otvoru.

• Nepriblizujte sa tvárou alebo telom k plniacemu otvoru.

• Nepreţăžujte pristroj! Stroj pracuje lepsie a bezpečnejsie v udanej vykonovej oblasti.

• Prístoj prevadzkujte len s kompletnymi a správné nasadenymi ochrannymi pomóckami a nic, co by mohlo ovplyvit bezpečnost prístroja, na nom nemehte.

• Počet otáčok motora nemeře, nakol'ko tento počet regulje maximálnu bezpečné pracovné rychlost a chrani motor a větky otáčajúce sa diely pred škodami vyplývajúcimi z nadmernej rychlosti.

• Neprevádkujte prístroj bez lievika k plneniu.

• Nemeinte pristroj resp. diely pristroja.

Zavrite pristroj pred zapnutim motora.

• Prístroj nepostrekujte vodou. (zdroj nebezpečenstva elektrický prúd).

Berte do uvahy vplyvy okolia:

• Pristroj nepoužívajte vo vlhkom alebo mokrom prostredi.
• Nenechajte pristroj stav'v daždi, alebo nepracujte v daždi.

• Pracujte len pri dostatočnej viditelnosti, Postarajte sa o要做rc osvetlenie.

• Aby sa ylucilo nebezpecie zranenia prstov, pridrujte pri montaiznych a cistiacich pracach rezacie zariadenie a noste ochranné rukavice (pozri obr. na strane 114).

• udrzbe a cistení
• odstrańovani poruch
• preverovaní prípojnych vedení, Či nie su zapletené alebo poskodené
  -doprave
• opravách
• vymene noza
• vzdialeni sa od pristroja (i pri krakom preruseni prace)

Pri upchatí vo vkladacej a vyhadzovacej Časti stroja vypnite motor a vytihnite siečovú zástrčku, kým odstránite zvyšky materiálu z vkladacej lebo vyhadzovacej Časti.

Pred d'alśm použitím stroja musia byt' ochranné priřavky skontrované, cisu schopné bezchymbnej a správnéj funkcie podla predpisov.
- Preverte, Čo pohyblé Časti bezchybne fungujú a nezasekávajú sa, alebo Či nie su poskodené. Vsetky konstrukné diely musia byt správné jabudované a vsetky podmienky bezpečnej a bezporuchovej prevadzky musia byt zabezpečné.
- Poškodené ochrannes zariadenia a konstrukné diely musia byt' odborne opravené alebo vymenene odbornou dielnou, ak nie je inak udané v navode k obsluhe.
- Poškodené alebo nečitatelné bezpečnostné nálepytroba nahradit novymi.

• Uchovávajte nepouživané pristroje na suchom uzamknutom miesto mimo dosahu detí.

Prevedenie prípojného vedenia podla IEC 60245 (H 07 RN-F) s prierezom Žil majmenej

1,5 mm² pri dlzke kábla do 25 m
2,5 mm² pri dlžke kábla nad 25 m

Dlhé a tenké prípojné vedenia vytvárajuPokles napatia.Motor nedosiahne maximány vykon, funkcia stroja je zredukovana.

Zástréčky a spojovacie zásuvky na przypojnych vedeniach musia byt' z gummy, mäkkého PVC alebo inych termoplastovych materialov o rovnakej mechanickej pevnosti alebo musia byt takýmtó materialom potiahnute.
- Zăstréné zariadenie prípojného vedenia musi byt chrānéné proti stiekajúcej vode.
- Pri kladení prípojného vedenia dba' na to, aby neprekážalo, nebolo stlačené, nebolo zalomene a spojenie so zásuvkou nebolo vlhék.
Pri použití káblóveho bubna kabel uplne odviñe.
Kabel nepoužívajte na učely, pre ktoré nie je určeny. Chrănte kabel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kabel na vytiahnutie zástrěky zo zásuvky.
- Kontrolujte pravidelne predlžovacie káble a vyměnte ich, ak su poškodené.
Nepoužívajte ziadne poškodené prípojné vedenia.
Vonku používajte len pre toto použitie povolné a zodpovedajúco označné predlžovacie káble.
- Nepoužívat' ziadne provizörne elektrické pripojenia.
- Ochranné zariadenia nikdy nepremost'ovat' alebo vyrad'ovat' z prevádžky.
- Prístroj pripojte gezprudovy ochranny spinač (30 mA).

Elektrickú prípojku popr. opravy na elektrickych dieloch stroja smie prevalzata iba koncessionované elektrár, alebo niedtoré naše sluzby zákaznikom. Musia sa dodržovátmieste predpisy, obzvlást predpisy týkajúce sa ochrannych opatrení.
Opravy na inych dieloch stroja nechat previestyrobcom popr. jeho sluzbami zakaznikom.
Použivajte len originalne nahradné diely Použitím inych nahradnych dielov mozu vzniknú' pre užívetěa urazy. Za škody, ktoré z toho vyplynu, vyrobca neruci..

Uvedenie do prevádzky

Presvedcite sa, ci je pristroj kompletne zmontovany podla predipisov.
- Postavte záhradný dṛtič k použitiu na vodorovnú a pevnú podložku (nebezpečie prevrátenia).
- Nepostavte pristroj na dlazdenuy podklad, alebo podklad zo strku.
- Prístroi používajte len vonku. Dodržiavajte odstup (najmenej 2 m) od steny alebo iného stabilného predmetu.
- Skontrolujte pred kazdym pouzitim:

• prípojné vedenia na vadné miesta (trhliny, rezy a pod.)

! nepoužite Žiadne vadné vedenie

• prístroj na eventuálne poskodenie (vid' BezpečnostnéPokyny)
• āsú vsetky skrutky pavne dotiahnute

Pripojenie na siet

• Porovnajte napatie uvedené na typovom štītu prístrojas napāṭim siete a zapojte prístroj na predpisom zodpovedajúcu zástrčku.
• Použite predlžovací kabel s dostatočnám prierezom

Zabzepečenie siete

		Švajčiarsko	UK
2200 W	16 A pomalé	10 A pomalé	13 A pomalé
2500 W	16 A pomalé		13 A pomalé
2800 W	16 A pomalé		13 A pomalé

Zapínač/vypínač

Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnú't, ani vypnú't. Poškodené spínače musia byt' okamžite servisom opravené alebo vymenene za nové.

Zapnutie

Pri vypadku elektrickej energia sa pristroj automaticky vypne (spinač nulového napătia). K znovuzapnutiu znovu stlačit' zelený gombík.

Ochrana motora

Motor je vybaveny ochrannym spinačom a vypne sa pri pretăzení samostatne. Motor sa da po fáze ochladenia (cca 5 min.) znovu zapnú. K znovuzapnutiu

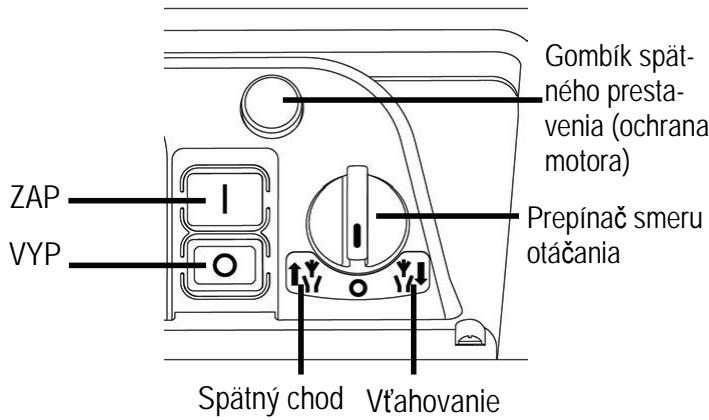

1. stlačte gombík spátného prestavenia (ochrana motora)
2. stlačte zelený gombík (1)

Prepinač smeru otáčania

Prepinač smeru otáčania stláčajte iba ak je drivic vypnutý.

Poloha

Material je rezacim valcom vt'ahovany a drveny.

Poloha

Nož pracuje v opačnom smere a zaseknutý material sa uvoñí.

• Velké predmety alebo kusy dreva sa po viacnasobnom spusteni v smere rezania ako aj v smere pre uvolnovanie uvolnia.
• Na odstránenie zablokovanych predmetov z násypky použite upchávadlo alebo hák.

Nemusi sa očakávat Žiadné poruchy, ak sa dodrzia v tabl'ke uvedené maximálne impedancie siete.

Príkon P1(W)	Sietová impedancia Zmax(Ω)
2200	0,21
2500	0,21
2800	0,19

Zaujmite také pracovné postavenie, aby ste sa nachadzali vedla pristroja, alebo za pristrojom. Nestojte nikdy v oblasti vyhadzovacieho otvoru.
- Dlhsi material, ktory z pristroja vychnieva, by sa mohol pri vtahovani nozmi vymrstit! Dodrziavajte bezpečnostnu vzdialenost'!
Nesiahajte nikdy do plniaceho a vyhadzovacieho otvoru.
- Nepriblizujte sa tvárou alebo telom k plniacemu otvoru.
Ruky, iné Časti tela a odevu nedávajte do plniacej rúry, vyhadzovacieho kanálu alebo do blízkosti inych pohyblivych dielov.
- Pred zapnutím prístroja skontrolujte, Či sa nenachádzajú zbytky drveného materiaílu v lieviku plenia stroja.
Stroj nenahynajte pri zapnutom motore.
- Pri vkladani dbajte na to, aby sa nedostali ziadne kovové Časti, kamene, f'ase, alebo iné nespracovatel'né predmety do lievika plmenia.
- Ak sa dostanú budzie predmety do lievika plenia, alebo pristroj začne vydávat nezvykle zvuky, alebo začne vibrovat, pristroj okamžite vypnut a nechat ho zastavit. Vytyahnut zăstrčku zo zásuvky a previest nasledujúce body:

• kontrola poškodenia
• vymente alebo opravte poskodené diely
  skontrolujte pristroj a pavne dotiahnite povolené diely

Prístroi nesmiete opravovat', ak k tomu nie ste oprávnéy (vid' Bezpečnostné pouky).

Áno:

• organické odpady z domácností a záhrad, napr. ostrihané konáre krikov a stromov, zvädnute kvety, kuchynský odpad

Nie:

• sklo, kovové Časti, umelé hmoty, igelitové tasky, kamene, textilie, korene so zemou, Jedlá, zbytky rýb a māsa.

#

Pri silne spletenych vetvach odstrante bočné vyhonky.
Spracovanie silne vodnatych odpadov zo zahrady popr.
z kuchyne, ktoré majú tendenciu sa zlepit'
- tieto sekat' striedavo s drevnatym materialom, aby sa predisi slo upchatiu pristroja.
Narezany material by v okoli vyhadzovacieho kanalu nemal tvorit vysoke stohy, co by malo za nasledok, ze drveny material sposobí zapchatie vyhadzovacieho kanalu. V toto pripade by mohlo dojst' k tomu, ze sa narezany material vrati naspat' cz plniaci otvor.

Ak je pristroj zapchaty, vyčistite plniaci otvor a vyhadzovacíkanál. Za týmto učelom majprv vypnite motor a vytihnite sieťový spínač.
Dbajte na to, aby sa dodrzal pre Vasz przystroi predpisanych maximaly spracovatelny priemer vetiev (vid stranu 130). V zavislosti od druhu a surovosti dreva sa moze maximaly priemer konár, ktory je potrebne spracovat, zmensit.
Rezacie zariadenie vt'ahuje material na drvenie viac menej samostatne.
Prepnutie smeru otáčok:

Pri náhlom blokovani prístroja sa da prepnut' smer otáčania rezaceho valca a takým spósobom posunú' rezaný material smerom naspat'.

• Pristroj vypnut'
  Vyčkat zastavenie rezacieho valca
• Prístroj znovu zapnú t' a vložit' lahsie spracovatelny material k rezaniu.

Pri pret'ăzeni pristroja sa pristroj automaticky vypne istor motora

• zapnite drtič znovu po cca 5 minútach
• ak sa prístroj nedá zapnú' po tejto Čakacej dobe, pozrite sa pod bod „Možné poruchy".

Nastavenie protinoža

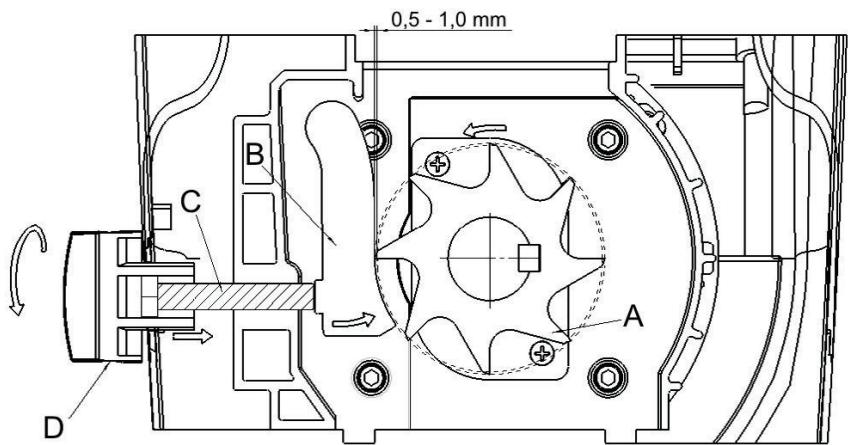

Protinož B je možné nastavit na rezacom valci A bezvólovo. Pre efektivnu prevádzku by mala byt docržaná Čo najmenśia vzdialenost.

Mäkky material alebo mokré vetvy sa možu namiesto rezania trhat. Takýto problém moze spòsobit' aj protinóž, ktorý sa po niedol'kych použitiach opotrebuje.

Nastavenie vzdialenosti.

Zapnite pristroj.

• vypnut' motor a vytiahnut' zastroku zo zauvky
• použit' ochranné rukavice, aby sa predislo zraneniu ruk a prstov.

Rezný nastroj sa po vypnutí neastavi okamžite. Pockajte, pv nez začnete s opravou alebo udřbou, kým sa všetky Časti nezastavia.

• drtic necistit pod teucou vodou alebo podtlakovym cistiacim pristrojom.

• Namastit' nastrikaním kovové plochy drtiča po každom použiti biologicky odstránitelným olejom, ako ochranou proti korózii.

• rezá cí valec a za ním sa nachádzajúca doska rezu sú diely podliehajúce opotrebovaniu, majú ale pri normalnom používaní a predpísanom nastavení dlhu Životnost' niedol'kych rokoch.

Záruka

Prosime, prečitajte a respektujte prilozné záručné prehlásenie a jeho podmienky.

Możné poruchy

Pred kāzdym odstránenim poruchy

• pristroj vypnut'
• vyčkajte uplného zastavenia stroja
• vytiahnut'sietovzástrku

porucha	możná pričina	odstrányenie
motor sa nerozbehne	- chýba sietové napătie - kabel przypojky je vadné - przystroi je preţăzený (ochr. motora)	- skontrolovat' poistky - nechat' skontrolovat' przystroi (elektráröm) - przystroi nechajte vychladné. Stlačte 1. gombík spātného prestavenia (ochr. motora) 2. zelené tlacidlo ➀ pre opātovné zapnutie.
motor vrčí, ale sa nerozbehne	- rezací valec je blokovaný - kondenzátor je vadné	- przystroi vypnite. Prepnite prepínač smeru otáčania do polohy ↑♀. Prístroi zapnite, až kým sa blokovanie neodstránii. Prístroi opāt' vypnite. Prestavte prepínač smeru otáčania spāt' do polohy - przystroi zaśląk oprave vyrobcovi, popr. ním menovanej firme
materiał k rezaniu nie je vtahovany	- rezaci valec beží opačnám smerom. Poloha spínača je nesprávna. - materiał k rezaniu visí v lieviku (Materialstau)	- prístroi vampite a prestavte prepínač smeru otáčania. - prístroi vampite. Prepnite prepínač smeru otáčania do polohy ↑. Prístroi zapnite, aby sa drvený material uvolnil, przy odstránty nečistoty. Prístroi opăť vampite. Aby ste mohliPokračovat' v przy, prestavte prepínač smeru otáčania spăť do polohy ↓. - vsunú't pomocou vetvy a nechat posekat' - protidosku nastavte tak, aka je to opísané v kapitole „Nastavenie protidosky", v pripline silného opotrebenia vymeñe rezaci valec.
	- príliš mäkký alebo mokrámpy materiál na rezanie - opotrebovaný rezácí valec
materiał k rezaniu nie je Čisto prerezaný	- protinož je nesprávné nastavený	- nastavte protinož
prístroi beží, zablokuje sa ale pri majmenşom zaťazení a vypne sa ističom motora	kábel predlžovačky je príliš dlhý, alebo má príliš malý prierez, zástrčka sa nachadza príliš daleko od hlavněj pripojky a prierez pripojky je príliš malý	Predlžovací kábel majmenej 1,5 mm², maximálne 25 m dlhý. Pri dlhşom kábl prierez majmenej 2,5 mm².

Technické udaje

Model	2200	2500	2800
Typ	AH 600	AH 600	AH 600
Motor	motor na striedavý prúd 230 V, 50 Hz, 2800 min-1
Vykon motora P1 S6 - 40 %	2200 W	2500 W	2800 W
Otáčky rezaceho valca	40 min-1
Spínač s	ochranou proti pretăzeniu, funkciou rezania a spătného chodu, akčné Člen nulového napătia
Hmotnost'	24 kg	24,5 kg	25 kg
Hladina hlucnosti LPA (meraná podla smernice 2000/14/EG)	83,8 dB (A)	84,2 dB (A)	82,5 dB (A)
Nameraná hladina hluku LWA (meraná podla smernice 2000/14/EG)	91 dB (A)	91 dB (A)	91 dB (A)
Zaručená hladina hluku LWA (meraná podla smernice 2000/14/EG)	92 dB (A)	92 dB (A)	92 dB (A)
max. spracovateñny priemer vetiev (plati iba pre Čerstvé odrezky)	Ø max. 35 mm	Ø max. 40 mm	Ø max. 44 mm
Ochranná trieda	I
Druh ochrany	IP X4
Zabezpečenie siete	16 A pomalé	16 A pomalé	16 A pomalé
Švajčiarsko	10 A pomalé	--	--
UK	13 A pomalé	13 A pomalé	13 A pomalé

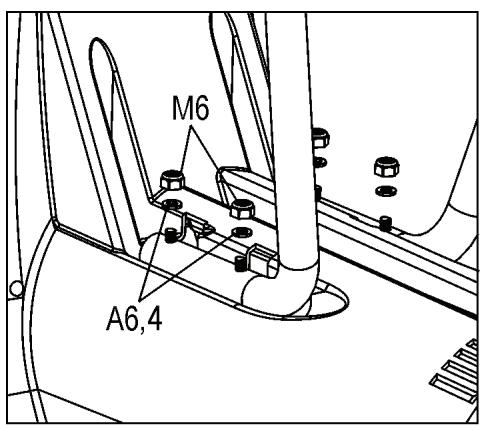

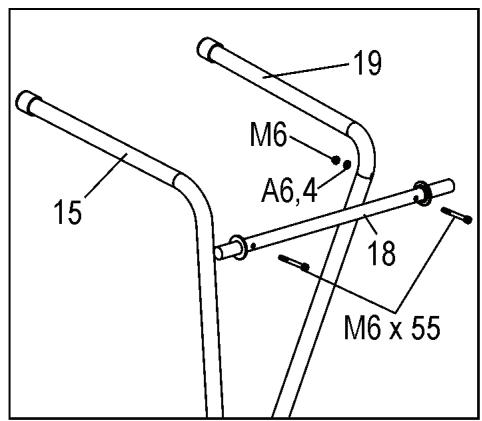

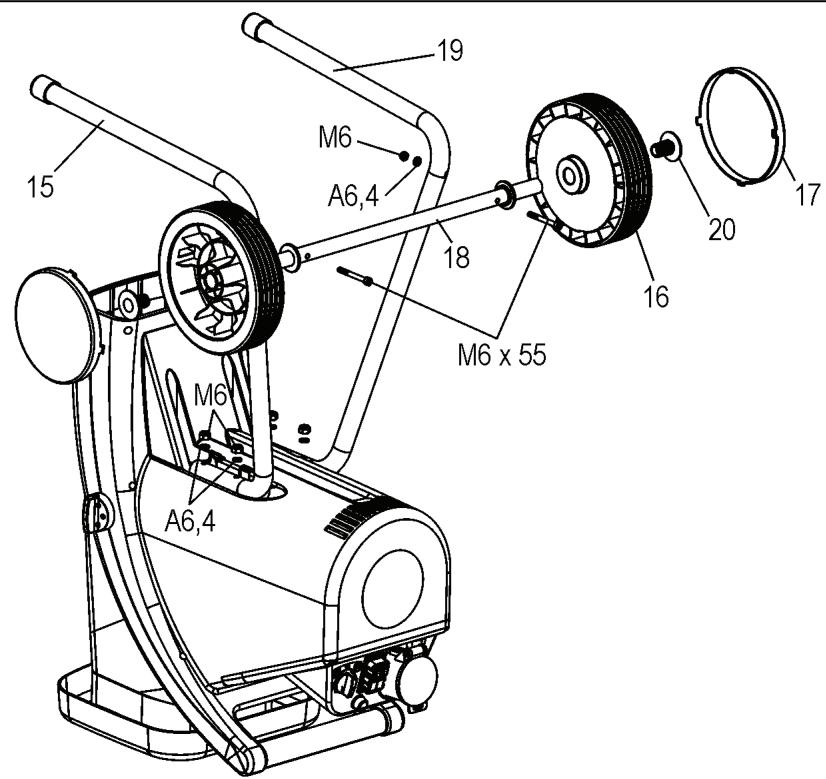

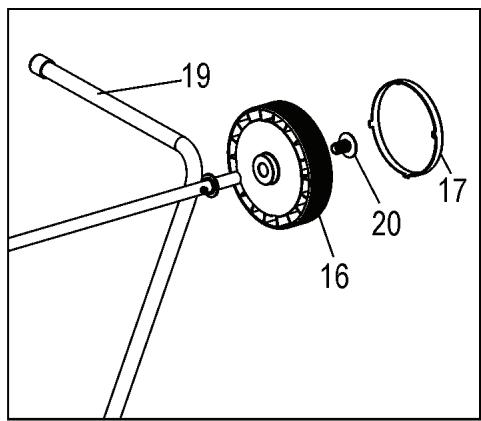

Sestava

Opis
