BRUGSANVISNING GHD 2200 ATIKA

Brugsanvisning - Sikkerhedshenvisninger - Reservdeler

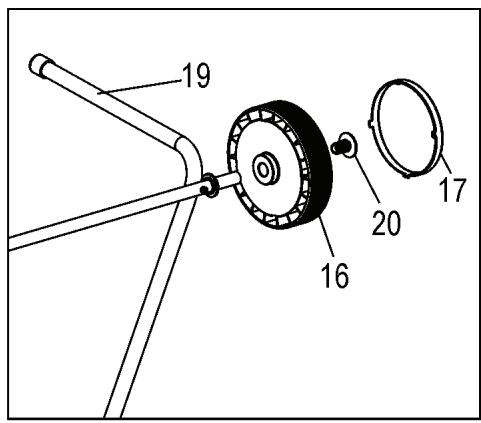

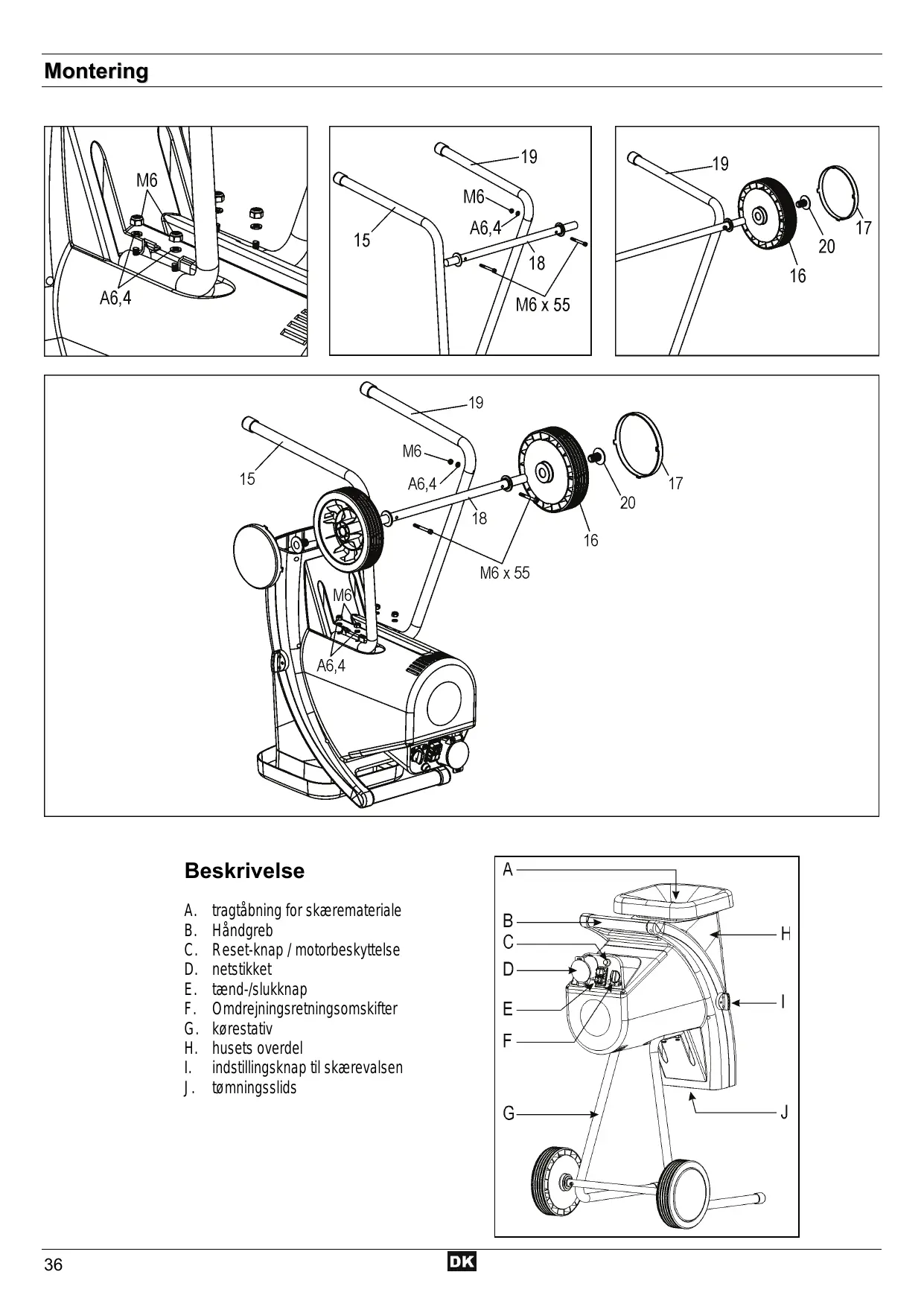

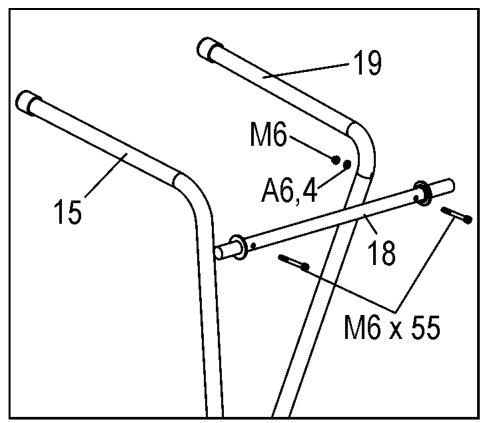

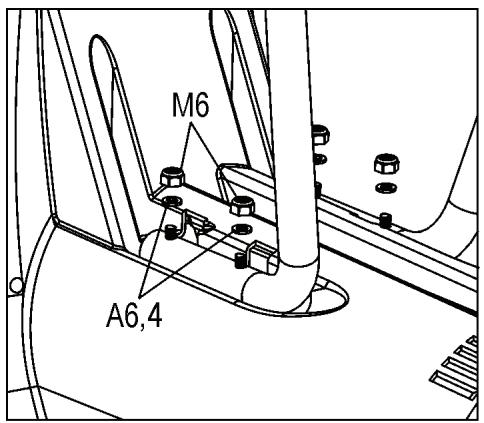

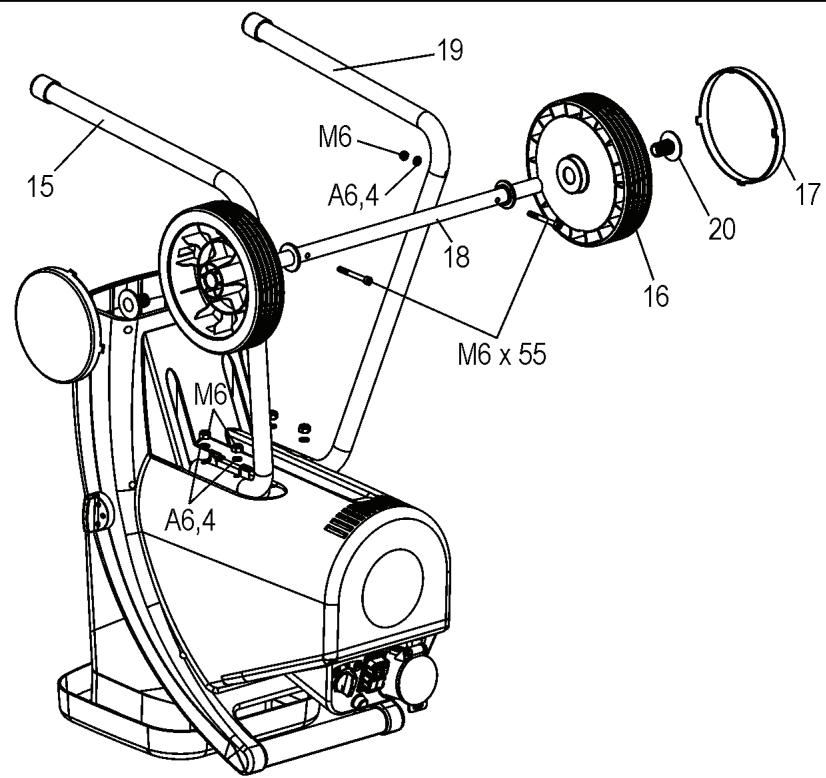

Montering	36
EF-overensstemmelseserklæring	37
Symboler på apparatet	37
Brugsanvisining
Driftstider	37
Leveringsomfang	37
Tiltænkt anvendelse	38
Uberegnelige risici	38
Sikkerhedshenvisninger	38
Igangsætning	39
Arbejde med kompostkværnen	41
Vedligeholdelse og pleje	41

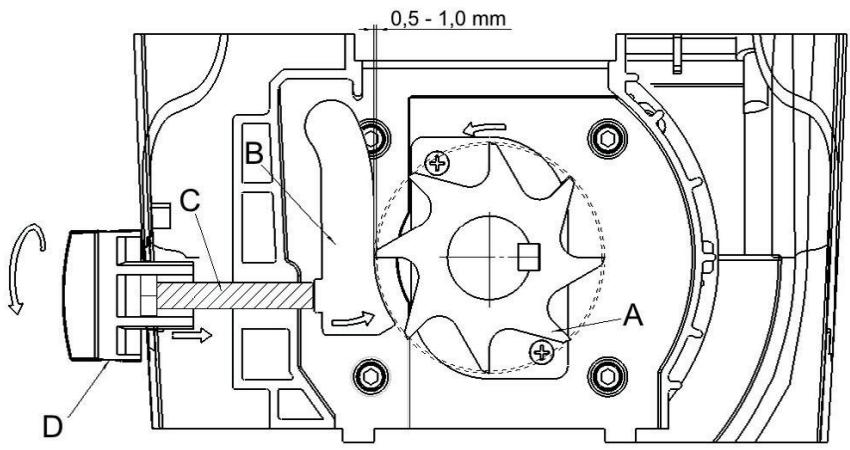

Indstilling af skæreplade	42
Garantie	42
Mulige fejl	42
Tekniske data	43
Reservedeler	139

i henhold til EF-direktiv 98/37/EF

ATIKA GmbH & Co.

som er omfattet afijke erklæring, overholder de relevante grundlaeggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EF-direktiver, der kan &, anvendelse.

Symboler på apparatet

Før igangsæt- ning skal brugs- anvising og sikkerheds- henvisningerne læses og iagttages.		Før reparations-, vedligeholdelse- og rengørings- arbejde skal motoren slås fra og netstikket trækkes ud.
Fare pga. værsklyngede dele ved løbende motor - hold uimplicerede personer, samt hus- og nyttedyr væk fra fareområdet.		Giv agt på de rote- rende knife. Hold ikke hænder og fødder ind i abnin- ger,+när maskinen kær.
Anvend øjen- og høreværn.	Anvend beskyttelseshandsker.	Skal beskytttes mod fugt.
Elektriske apparater på ikke bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilfores en miljøvenlig genanvendelse.

Symboler betjeningsvejledning

Truende fare aller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige henvisninger til saglig korrekt handtering. Tilsidesættelse af disse henvisninger kan medfrole forstyrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nogagtigt, hvad De skal gore.

Driftstider

Vær inden idrifttagning af apparatet opmaerksom på de regionale forskritter vedrørende støjemissionen.

Leveringsomfang

Kontroller after udpakningen kartonens indhold for

fuldstændighed

evt.transportskader

Meld omgående reklamationen til forhandleren, leverandøren aller producenten. Senere reklamationer anerkendes ikke.

1 formonteret apparatenhed
1 stotteben - venstre
1 stotteben - højre
1aksel
2 hjul
2 hjulkapsler
1 pose skruer
1 opsamlingssaek
1 betjeningsvejledningen

Tiltænk't anvendelse

Anvendelse i henhold til formålet omfatter knusning af

• alle slags grene op til maks. diameter (alt after traesort og tilstand)
• dødt, fugtigt, i flere dage aflejret haveaffald skiftevis med grene.

Knusning af glas, metal, plastdele, plastposer, sten, stof, rodder med jord, affald Eden fast konsistens (f. eks kokkenaffald) udelukkes udtrykkeligt.

Kompostkværnen er beregnet til privat brug i hus- og hobbyhave.

Som kompostkværn til private haver anses apparater, der ikke anwendes i öffentlige anlæg, parker, sportssteder samt i land- og skovbrug.

Til den tiltaenkte anvendelse hörer och opfyldelse af de af producenten foreskrevne drifts-, vedligeholdses- og reparationsbetingelser samt afterkommense af sikkerhedsanvisningerne i vejledningen.

Enhver derudover gäende brug gælder som ikke at ∀ere beregnet til formålet. For enhver form for skader, der resulter heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.

Egenmægtige forandringer på apparatet udelukker producentens ansvar for deraf resulterende skader.

Apparatet mä kun passes, benyttes og repareres af personer, der er fortrolige med sändant arbejde og kender de forskellige risici. Reparationsarbejde mä kun udføres af os ell er af kundeservicecentre, som vi har udpeget.

Uberegnelige risici

Også ved formålsbestem anvendelse kan der endnu bestå uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelse på grund af konstruktionen til anvendelseseformålet.

Uberegnelige risici kan minimeres, nár bade "Sikkerhedshenvisninger" og "Formalsbestemt anvendelse somt betjeningsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Fare for skader på fingre og hænder, Near der gribes gennem en abning med handen og Near ind til skæreværktojet.
• Fare for skader på fingre og hænder ved monterings- og rengøringsarbejde på skæreværktøjet.
• Kvæstelser på grund af emner i kværnen, der slynges ud, i tragens område.
• Fare på grund af strøm ved brug af ukorrekte eltilsutnings-kabler.
• Beröring af spændingsførende dele ved abnede elektriske komponenter.
  Horeskader ved laengere varende arbejde uden horevaern.

Desuden kan der vare ikke abenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkerhedshenvisninger

Læs og iagtag for Ibrugtagning af dette produit følgende henvisninger og din brancheforenings forskritter om ulykkesforebyggelse hvh. de gyldige sikkerhedsbestemmelier i det pagelnde land for at beskytte dig selv og andre mod eventuelle skader.

Giv sikkerhedsanvisingerne videre til alle personer, som arbejder med skaeremaskinen.
Disse sikkerhedsanvisninger skal opbevares omhyggeligt.
Reparationer på maskinen på kun udføres af producenten hhv. firmaer, som han har autoriseret til det.

Gör dig fortrolig kendl med apparatet fbr brug ved hjælp af betjeningsvejledningen.
- Anvend apparatet jetzt til formål, som det jetzt er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med kompostkværnen").
- Sørg for en stabil kripsstilling og hold hele tiden balancen. Bøj dig ikke forover. Stå ved indkastning af hakkelsegodset på samme niveau som apparatet.
Vær opmærksom. Vær opmærksom på hvad du har med at gore. Vær omhyggeligt under arbejdet. Anvend ikke apparatet, nær du er træt eller under indflydelse af rusmidler, alkohol eller medikamenteer. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige kvæstelter.
- Anvend under arbejdet beskyttesesbriller, arbejdshandsker og horevaern.
Anvend egnet arbejdsto:

• Intet løsthaengende toj

• Skridsikkert fodtoj

• Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsområde.
  Børn ogunge under 16 ar ma ikke betjene apparatet.
  Børn må ikke komme iærheden af apparatet.

• Anvend aldrig apparatet, mens uimplicerede personer er i naerheden.

• Apparat mă aldrig vâre.uden opsyn.

• Hold arbejdso MRdet i orden! Uorden kan resultere iulykker.
• Indtag en arbejsstilling, der er ved widen af uller bagved apparatet. Ophold Dem aldrig i udkastningsabningens omrade.
  Grib aldrig ind i pafyldnings- og udkastningsabningen.
• Hold ansigtet og kroppen borte fra pafyldningsabningen.
• Overbelast ikke apparatet! De arbejder bedre ogmere sikkert i det angivne effektområde.
• Apparatet mä kun anvendes med komplette og korrekt anbragte sikkerhedsindretninger, og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.
• AEndre ikke motorens omdrejningstal, da davon regulere den sikre maksimale arbejdshastighed og beskytter motor og alle drejede dele for skader pga. for hjh hastighed.
• Anvend apparatet ikke.uden pafyldningstragt.
• Apparatet aller dele af apparatet ma ikkeændres.
  Luk apparatet for indkobling af motoren.

• Spul/DD: Spul maybe met med vand (farekilde elektrisk strom). (farekilde elektrisk stød).
  Vær opmaerkoms på pavirkninger udefra:

• Benyt seks maskinen i fugtige og våde omgivelser.

• Apparatet må ikke stå ude i regn og der må ikke arbejdes i regnvejr.
  Sorg for god belysning.

For at udelukke fare for skader på fingre, hold skæreværktøjet fast (se ill. på side 37) og anvend beskytteshandsker.
- Sluk for skæremaskinen og tag netstikket ud af stikkontakten ved:

• vedligeholdeses- og rengøringsarbejde
• afhjaelpning af fejl

• kontrol af tilstunningsledningen, om disse er filtretSAMENEll beskadiget.

• transport

• reparationsarbejde
  udskifting af knife

• nár apparatet afterlades (ogsā ved kortvarige afbrydelser)

• Ved blokeringer i fødnings- og tømningsområdet på maskinen slukkes for motoren og netstikket trækkes inden materialerester i fødnings- og tømningsområdet fjernes.

• Kontroller saven for eventuelle beskadigelser:

• Inden yderligere brug af maskinen skal beskyttelsesidstyret undersøges noje med henblick på korrekt og formalstjenlig Funktion.

• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal+vare rigtigt monterede og alle betingelser+vare opfyldt for at sikre upåklagelig drift.
• Beskadigede beskyttelsesanordninger og dele skal repareres ordentlich af et autoriseret værksted eller udskiftes, safremt intet andet er angivet i brugervejledningen.

• Beskadigede aller ulaeselige sikkerhedsmærkater skal udskiftes.

• Opbevar ikke anvendte apparater på et短时间内, aflast sted.uden for børs rækkevidde.

Elektrisk sikkerhed

Udforelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et Åretværshit på minded

1,5 mm² ved en kabellaengde op til 25 m
2.5 mm² ved en kabellaengde over 25 m

• Laengere tilslutningsledninger forårsager spændingsfald. Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres.
  Stik og samledaser på tilslutningsledninger skal ære af gummi, blodt PVC erler andet termoplastisk materiale af den samme mekaniske styrke eller ære overtrukket med dette materiale.
  Stikforbindelsen pa tilslutningsledningen skal vare stankenbeskyttet.
• Ved montering af en til Slutningsledning sorg for atijke ikke er i vejen,kommen i klem, bojes og at stik forbindelsen ikke bliver vad.
  Rul kablet fuldstændigt ud, när der anvendes en kabeltromle.
• Anvend/DDke kablet til andre formal end det tiltaenkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend/DDke kablet til at trække stikket ud af stikkontakten.
• Kontroller forlangerledningen regelmæssigt og udskift den i tilfæle de af beskadigelser.
• Anvend ingen defekte tilslutningskabler.
• Anvend udendørs kun de hertil tilladte og tilsvarende markerede forlængerledninger.
• Anvend ingen provisoriske eltilslutninger.
• Beskyttelsenordninger må aldrig kortsluttes eller saettes ud af drift.
• Tilslut apparatuset via et fejstrømsrelæ (30 mA).

Eltilslutningen aller reparationer på kværnens elektriske dele skal udføres af en autorisret elektriker aller af en af vore kundeserviceafdelinger. Lokale forskrifter især i henseende til beskyttelsefasoranstaltninger skal jagttages.
Reparationer på apparatets andre dele skal lades udføre af producenten hhv. en af hans serviceafdelinger.
Anvend kun originalereservede. Ved anvendelse af andere reservedele og andet tilbehør kan brugeren comme i fare. For heraf resulterende skader overtager producenten intet ansvar.

Ibrugtagning

• Kontroller, at apparatet er monteret komplet og after reglementerne.
• Stil kompostkværnen ved anvendelse på en vandret og fast underground (fare for vaelting).
• Apparatet må ikke opstilles på undergrunde belagt med brosten eller skærver.
• Benyt kun apparatet udendørs. Hold afstand (mindst 2 m) fra en vaeg eller en,anden fast genstand.

• Kontroller før haverbrug:

• tilstunningsledningerne for defekte steder (revner, sinit e.l.)

Anvend ingen defekte ledninger
Eventuelle beskadigelser (se "Sikkert arbejde")
- Om alle skruer er strammede.

(1) Nettilslutning

• Sammenlign på apparatets mærkeplade den angivne spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt.
• Anvend forlaengerledninger med tilstrækkeligt tværshit.

Netsikring:

		Schweiz	UK
2200 W	16 A forsinket	10 A forsinket	13 A forsinket
2500 W	16 A forsinket		13 A forsinket
2800 W	16 A forsinket		13 A forsinket

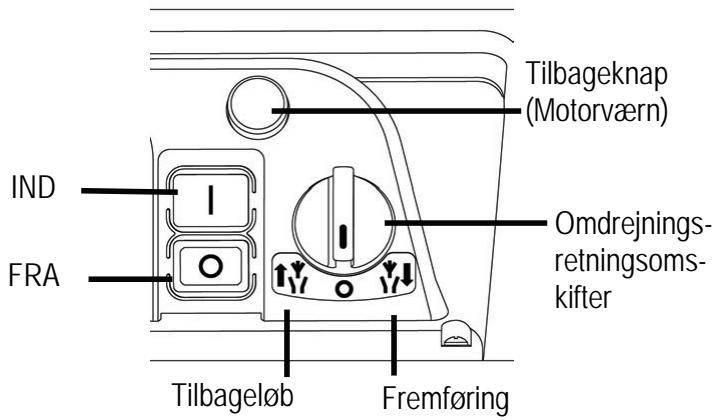

Tænd-/slukknap

Benyt intet apparat, hvor kontakten ikke tilende eller slukke. Beskadigede kontakter skal omgående repareres aller udskiftes af kundeservice.

Indkobling

Tryk på den grønne knap (1).

Frakobling

Tryk på den rode knap ①.

Strømsvigt

I tilfæle de af stromsvigt kobler apparatet automatisk fra (nulspændingsrelæ). For at genindkoble, tryk igen på den grønne knap.

Motorværn

Motoren er forsynet med en sikkerhedsafbryder og kobler automatisk fra ved overbelastning. Motoren kan genindkobles after en afkølingspause (ca. 5 min.). Tryk

1. Tilbageknap (Motorværn)
2. pa den gronne (1) knap.

Omdrejningsretningsomskifter

Kniven arbejder i omvendt retning og blokeret materialekommen friigen.

After at omskifteren er bragt i position , holds den grønne knap på tænd-/sluk-kontakten nede. Skærevalsen skifter til modsat retning. Nå tænd/sluk-knappen slippes, standser greknuseren automatisk.

Tips

• Store genstande eller træstykker fjernes ved flere gange at skifte fra skære til frigivelsesretning og tilbage.
• Brug et stykke træller en krog til at fjerne blokerede genstande fra tragt og udgangsslidsen.

Vent indtil greknuseren står stille inden den tændesigen.

Netimpedans

I tilfælde af ugunstige netbetingelser kan der under indkoblingsprocessen opsta kortvarige spændingsfeld, som kan påvirke andre apparater (f.eks. blafrer en lampe).

Der vil sandsynligvis ikke opstå fejl,ningen maks. netimpendanser overholds.

Optaget effekt P1 (W)	Netimpedans Zmax (W)
2200	0,21
2500	0,21
2800	0,19

Arbejde med kompostkværnen

• Indtag en arbejdstilling, der er ved widen af uller bagved apparatet. Ophold Dem aldrig i udkastningsabningens omrade.
• Langt materiale, som står ud af apparatet, kan stød tilbage när det trækkes ind af knivene. Hold sikkerhedsafstand!
  Grib aldrig ind i pafyldnings- og udkastningsabningen.
• Hold ansigtet og kroppen borte fra pafyldningsabningen.
• Bring/DDke hender, andre legemsdele og beklaedning i indfyldningsrør, tvmningskanal ell er i nærhen af andre bevægelige dele.
• Kontroller För indkoblig af apparatet, at der ikke er rester i pafyldningsstragten.
  Vip jeg apparat ved lobende motor.

Vær under pafyldningen opmærksom på, at ingen metaldele, sten, flasker eller andre genstande, som ikke kan knuses,ningar ind i pafyldningstragten.

• Hvis fremmedlegemerningar ind i pafyldningstragten eller apparatet begynder at lave usaedvanlige lyde aller vibrationen, skal apparatet omgående kobles fra og ladeskommen i stilstand. Træk netstikket ud og udfør følgende punkter:

• Kontroller skaden

• Udskift eller reparer beskadigede dele
• Kontroller apparatet og stram lse dele

De munchs er kvalificeret til det.

Hvad kan jeg knuse?

Ja:

• Organisk affald fra husholdning og have F.eks. hæk- og træafklip, visnede blomster, køkkenaffald

Nej:

• Glas, metaldele, kunststoffer, plastikposer, sten, stofrester, rodder med jord, mad-, fiske- og kødaffald.

Særlige henvisninger til knusning:

Pafyld det materiale, der skal knuses, altid fra hore side ind i fodetragsens abning.

Knus grene, kviste og træ kort after afskaeringen

• Disse emner bliver meget harde after tording, den grendiameter, der maks. kan bearjeodes, bliver mindre.

Fjern sideaflæggere ved stærkt forgrenede grene.
Forarbejdning af stærkt vandholdigt have- hhv. kokkenaffald, der har tendens til at klæbe sammen.
- Disse skal knuses skiftevis med træemner for at undgå tilstopning af apparatet.

Lad参加会议 hakkelsebunken i området omkring udkastningsåbningen vokse for hjt. Dette kan have til følge, at allerede hakket gods forstopper tømningskanalen. Derigennem kan detkommen til et tilbageslag af materialet gennem fødeåbningen.
Rengør indyldningsåbning og udkastningskanal, hvis apparatet er forstoppet. Afbryd hertil fsigma motoren og træk stikket.
Vær opmærksom på, at den højest tilladelige gyrendiameter for Deres apparat overholds (se side 43). Alt after træsordt og tilstand kan den maks. tilladte gyrendiameter æreindre.
Skaere mekanismen trækker kompostmaterialiet auto-matism og stødrit ind p. g. a. den langsomt roterende skarecylinder.

Automatism omskiftning af omdrejningsretningen:

Hvis apparatet pludselig blokeres, skifter skarevalsen omdrejningsretning og presser som her materialet tilbage:

sluk for apparatet.
- vent til skareevalsen star stille.
- start apparatet igen og benyt materiale, der er nemmere at forarbejde.

Ved overbelastning af apparatet kobler det automatisk fra med en motorværnskontakt.

• Taend kompostkværnenigenfter ca.5 min.
• Hvis apparatet ikke kan indkobles afterijkeventetid, Iaes after under punkt "Mulige fejl".

Vedligeholdelse og pleje

Forthvert vedligeholdelsesarbejde

• Sluk for motoren og træk netstikket
• Bær arbejdshandsker for at undgå kvæstelser.

Skæreværktøjet standser ikke straks nær det slukkes. Vent inden du starter med reparations eller vedligeholdelse, indtil alle dele holder stille.

Husk at fjerne værktøj og skruenøgler after vedligeholdelse og reparation.

• Kompostkværnen er stort set vedligeholdelsesfri. Til opretholdse af værdi og en lang levetid skal følgende iagttages:

hold luftslidserne frie og rene
- kontroller monteringsskruer.
- after brug skal apparatet rengøres ind- og udvendigt.

Brug kun en fugtig, varm klud og en blød børste til rengøringen.

Brug aldrig rengørings- eller oplosningsmidler. disse kan beskadige apparatet irreparabelt. plastdelene kan ødelægges af kemikalier.

• Maskinen pågressive rengörres med rindende vand eller med en højtryksspuler
• Blanke metaldele skal after haverbrug behandles med en miljøvenlig, biologisk nedbrydelig sprjteolie for at beskytte dem mod korrosion.
• Skærecylinder og efterskæreplade er sliddele, men har dog ved normal brug og forskriftsmæssig justering en levetid på flereår.

Indstilling af skæreplade

Skærepladen kan indstilles.uden spil på skærevalsen. Der skal overholds en SSE lille afstand som mulig for effektiv drift.

Blodt materiale eller våde grene kan rive i stedet for at blive skåret. Ogsa en slidt modkniv kan forårsage dette problem after flere ganges anvendelse.

Indstilling af afstanden.

Tænd for apparatet. Til indstilling af afstanden drej instillingsknappen (D) mod hore, saledes at skruen (C) flytter sig mod skarevalsen.

Drej sá længe, indtil fine aluminiumspan falder ud af udstødningsåbningen.

Garanti

Vi henviser til vedlagte garantierklaering.

Mulige fejl

Inden hver afhjaelpning af fejl

frakobl apparatuset
- vent indtil apparatet stär stille
- træk netstikket

Fejl	Muligt ørsag	Fjernelse
Motoren starter ikke	- manglende netforsyning- til Slutningskabel defekt.- aparat overbelastet	- kontroller sikringen- lad det kontrollere (elektriker)- overbelastningsbeskyttelsen er aktiveret. Tænd-slukkontakten stilles på " 0 ", og apparatet lades jøle af.
Motoren brummer, men starter ikke	- Skærecylinder blokerer- Kondensator er i stykker	- sluk for apparatetDrej omdrejningsretningsomskifter til position .Tænd for apparatet indtil blokeringen er fjernet. Slukigen for apparatet Drej omdrejningsretningsomskiftertilbage til position .- send apparatet for reparation til producenten hhv. etautoriseret firma
Kompostmaterialiet bliver不解 trukket ind	- Skærevalsen kører baglæns kontaktposition forkert- Materialet blokerer i tragten(ophobning)	- Sluk for skærevalsen og skift omdrejninsretningskontakten- Sluk for apparatet. Drej omdrejningsret-ningsomskiftertil position . Tænd for apparatet på materialet frigives, fjernevt., forureninger- Sluk ingen for apparatet Til den videre forarbejdning drej omdrejningsretningsomskifter tilbage til position. Der skubbes after med en gren og hakkes igennem.- Skærepladen indstilles som beskrevet under "Indstilling af skæreplade", ved stærkt slid erstatte skærecylinderen.
	- For blødterller for vådt kompostmaterialie- Slid på skærecylinderen
Kompostmaterialiet bliver不解不解 skåret rent igennem.	- Skærepladen不解 tilstrækkeligt indstille.	- Skærepladen indstilles
Apparatet starter, blokerer dog ved lav belastning og kobler fra via motorværnskontakten.	Forlængerledningen er for lang eller tvær-snittet er for lille. Stikkontakten er for langt væk fra hovedtilslutningen og tils-lutningskablets tværsnit er for lille.	Forlængerledning med mindst 1,5 mm2, og hjost 25 mlang. Ved laengere kabel tværsnit mindst 2,5 mm2.

Tekniske data

Model	2200	2500	2800
Type	AH 600	AH 600	AH 600
motor	Vekselstrømsmotor 230 V~, 50 Hz, 2800 / 40 min-1
Motoreffekt P1 S6 - 40 %	2200 W	2500 W	2800 W
Tænd-/sluk-knap med	överbelastningskydd, skör- och backfunktion, nulspændingsudløser
Vægt	24 kg	24,5 kg	25 kg
Lydtryksniveau LPA(mål t i henhold til direktiv 2000/14/EF)	83,8 dB (A)	84,2 dB (A)	82,5 dB (A)
mål lydefeftk niveau LWA(mål t i henhold til direktiv 2000/14/EF)	91 dB (A)	91 dB (A)	91 dB (A)
garanteret lydefeftk niveau LWA(mål t i henhold til direktiv 2000/14/EF)	92 dB (A)	92 dB (A)	92 dB (A)
Højest fremdiameter(gælder kun for friskt træsnot)	Ø max. 35 mm	Ø max. 40 mm	Ø max. 44 mm
Beskyttelsesklasse	I
Afsikringens art	IP X4
Netsikring	16 A forsinket Ø	16 A forsinket Ø	16 A forsinket Ø
Schweiz	10 A forsinket Ø	--	--
UK	13 A forsinket Ø	13 A träge Ø	13 A forsinket Ø

Kokoonpano

Kuvaus

Kontroller følgende nár du har pakket ut esken:

• Du MMAkke sprete vann på apparatet. (Risikokilde - elektrisk strøm).

• Ta hensyn til pāvirkning fra omgivelsen:

• Ikke bruk trimmeren i fuktige og våte omgivelser.

• Ikke la apparatet stä ute i regnvaer.

• om tilkoplingsledningene har defekte steder (riper, snitt aller lignende)

! Ikke bruk defekte ledninger.

Du mä ikke reparere apparatet, dersom du ikke er berettiget til det.

Vennligst ta hensyn til den vedlagte garantierklaeringen.

Sakerhetsanvisningar

Speciella anvisningar:
