BRUKSANVISNING HL 850 EB FESTOOL

5.1 Installling av spantjockleken

- Bær egnede personlige værnedidler:

3 Elektrisk tilslutning og idrifttagning

5.2 Høvlhoved, høvlkniv

9 Service og vedligeholdelse

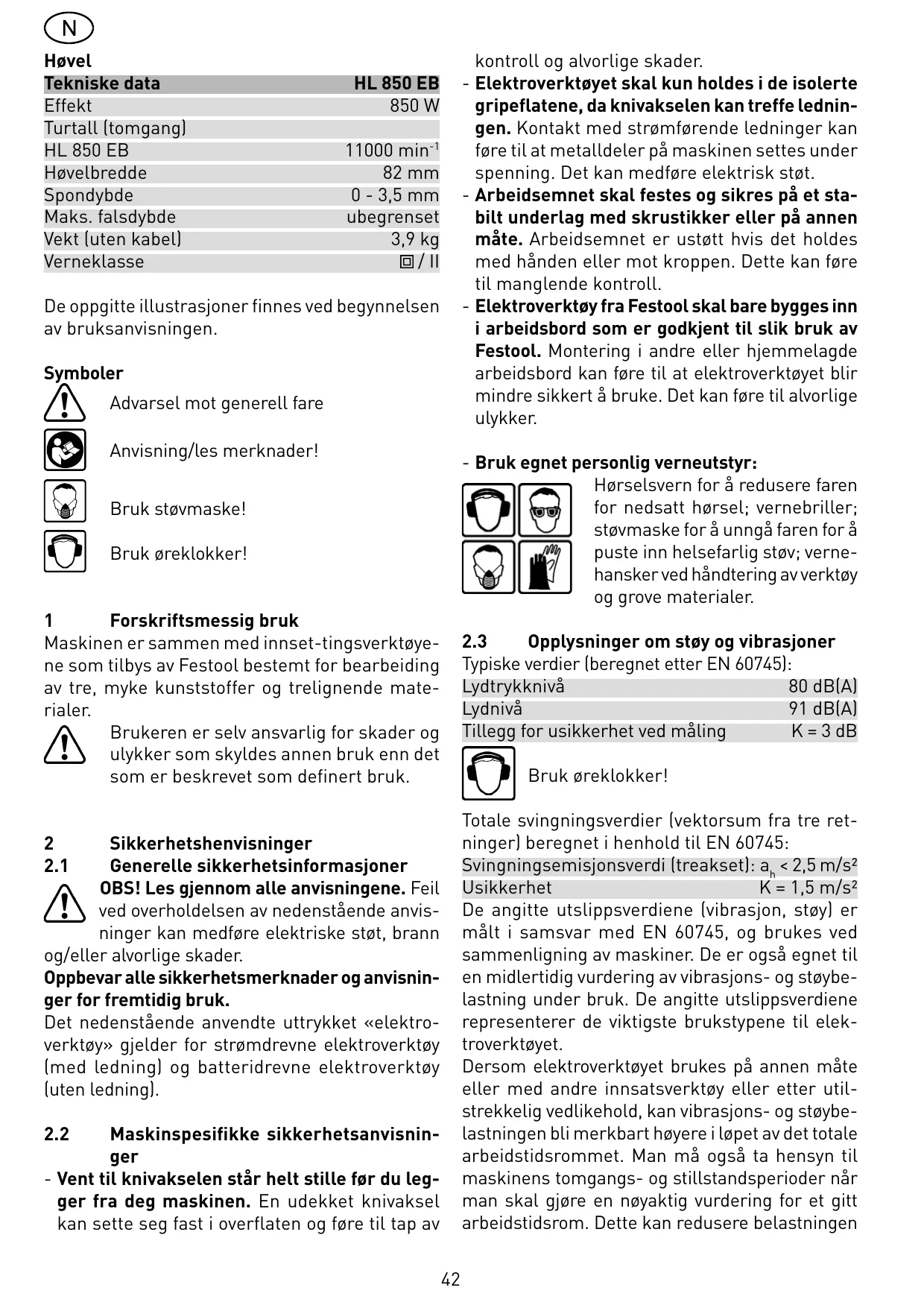

De oppgitte illustrjasjoner finnes ved begynnelsen av bruksanvisingen.

Symboler

Advarsel mot generell fare

Anvisining/les merknader!

Bruk støvmaske!

Bruk Øreklokker!

1 Forskriftsmessig bruk

Maskinen er sammen med innset-tingsverktøyne som tilbys av Festool bestemt for bearbeiding av tre, myke kunststoffer og trelignende materialer.

Brukeren er selv ansvarlig for skader og ulykker som skyldes annen bruk enn det som er beskrevet som definert bruk.

2.1 Generelle sikkerhetsinformasjoner

OBS! Les gjennom alle anvisingene. Feil ved overholdelsen av nedenstående anvis- ninger kan medføre elektriske støt, brann er alvorlige skader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

2.2 Maskinspesifikke sikkerhetsanvisininger

• Vent til knivakselen står helt stille før du legger fra deg maskinen. En udekket knivaksel kan sette seg fast i overflaten og føre til tap av

kontroll og alvorlige skader.

• Elektroverktøyet skal kun holdes i de isolerte gripeflatene, da knivakselen kan treffe ledningen. Kontakt med strømførende ledninger kan føre til at metalldeler på maskinen settes under spenning. Det kan medføre elektrisk støt.
• Arbeidsemnet skal festes og sikres på et stabilit underlag med skrustikker eller på annen mæte. Arbeidsemnet er ustøtt hijs det holdes med händen eller mot kroppen. Dette kan före til manglende kontroll.
• Elektroverktøy fra Festool skal bare bygges inn i arbeidsbord som er godkjent til sikBruk av Festool. Montering i andre eller hjemmelagde arbeidsbord kan fore til at elektroverktyet blir mindre sikkert Å bruke. Det kan fore til alvorlige ulykker.

- Bruk egnet personlig verneutstyr:

Hørsvern for Å redusere faren for nedsatt hørsel; vernebriller; støvmaske for Å unngå faren for Å puste inn helsefarlig stov; vernehansker ved handtering av verktoy og grove materialer.

2.3 Opplysninger om støy og vibrasjoner

Typiske verdier (beregnet etter EN 60745):

$$ \text {L y d t r y k k n i v a} \quad 8 0 \mathrm {d B (A)} $$

$$ \text {L y d n i v a} \quad 9 1 \mathrm {d B} (\mathrm {A}) $$

$$ \text {T i l l e g g f o r u s i k k e r h e t v e d m a l i n g} \quad K = 3 \mathrm {d B} $$

Bruk Øreklokker!

Totale svingningsverdier (vektorsum fra tre retninger) beregnet i henhold til EN 60745:

Svingningsemisjonsverdi (treakset): a_h < 2.5 m/s^2 Usikkerhet K = 1.5 m/s²

De angitte utslippsverdiene (vibrasjon, stoy) er mål't i samsvar med EN 60745, og brukes ved semenligning av maskiner. De er også egnet til en midlertidig vurdering av vibrasjons- og stoybelastning underBruk.De angitte utslippsverdiene representerer de viktigste brukstypene til elektroverktøyet.

Dersom elektroverktøyet brukes på annen måte ell er med andre innsatsverktøy eller etter utilstrekkelig vedlikehold, kan vibrasjons- og stoybelastningen bl merkbart høyere i lopet av det totale arbeidstidsrommet. Man mA ogsa ta hensyn til maskinens tomgangs- og stillstandspérioder narr man skal gjore en nøyaktig vurdering for et gitt arbeidstidsrom. Dette kan redusere belastningen

betraktelig i lopet av totalt arbeidstidsrom.

3 Elektrisk tlikobling og igangsetting

Nettspenningen må stemme med spesifikasjonene på effektskiltet!

For innkopling trykker du først innkop-lingssperre (1.1) og betjener sá bryter (1.2) (trykke = PÅ, slippe = AV).

4 Elektronikk

Maskinen har fullakseleuktronikk med følgende spesifikasjoner:

Rolig start

Myk oppstart sikrer rykkfri start av maskinen.

Konstante omdreiningstell

Det forvalgte omdreiningstallet holds konstant ved tomgang og ved bearbeiding.

Brems (HL 850 EB)

Når du slår av maskinen, bremses verktøyet elektronisk i løpet av 1,5 - 2 sekunder til det står i ro.

5 Innstillinger på maskinen

Trekk alltid støpselet ut av stikkontakten før du utfører (reparasjons)arbeid på maskinen.

5.1 Innstilling av spontykelse

• Åpne laseanordningen (3.1) ved Å trykke den bakover.
• Still inn spontykkelsen ved Å vri på händtaket (3.2). Skalaen (3.3) viser innstilt spontykkelse.
• Lukk laseanordningen (3.1) ved Å trykke den framover og fiksere innstilt spontykkelse.

Maksimal spondybde er 3,5 mm. For/DD overbelaste maskinen anbefaler vi at det/DD innstilles mer enn 2,5 mm ved en hovelbredde pã > 40 mm.

Vrir du videre på händtaket til dukommen over 0 mm-merket,kommen du til posisjonen P = parkering. I posisjonen Per høvelhodets kniv trukket helt bak høvelsålen. Viktig: Dette gjelder ikke rustikk-høvelhoder.

5.2 Høvelhode, høvelkniv

Bruk kun skarpe og feilfrie høvelkniver.
Slove kniver øker faren for tilbakeslag og
minsker høvelarbeidets kvalitet.

Høvelen er utstyrt med høvelhode 82 SD som stan-

dard. Høvelhodet har et skramontert skjær. På grunn av disse kan ikke høvelkniven etterslipes.

Skifte av høvelhode

-Holdspindellasen(1.6)inne.
- Åpne skruen [2.2] med sekskantnøkkelen [2.7].
- Dra høvelhodet (2.6) av aktelsen.
- Rengjør aktelsen for eventuelle avleiringer.
- Sett et nytt høvelhode på aktelsen.
- Fest det nye høvelhodet med spennflanders (2.4), underlagsskiven (2.3) og skruen (2.2). Trekk skruen (2.2) godt til.

Skifte av høvelkniv

• Løsne de tre skruene (4.1) i høvelhodet med seskantnøkkelen (1.4).
• Trekk spiralkniven [4.2] sidelengs ut av høvelhodet.
• Rengjør festesporet for høvelkniven. Viktig: PHverdien på rengjøringsmiddelet som brukes må ligge mellom 4,5 og 8 for Å unngå korrosjon.
• Før en ny spiralknav (4.2) inn i festesporet til høvelhodet. Den merkede siden skal vende inn mot bakre høvelsåle
• Juster høvelkniven ved hjelp av en linjal [4.3], slick at den går i flukt med fremre og bakre høvelsåle.
• Trekk først til den midterste, deretter begge de ytre skruene (4.1).

5.3 Montering av anleggene

[delvis tilbehør]

Falsdybdeanlegg FA-HL

Falsdybdeanlegget (2.1) festes i gjenge-boringen (2.14) på maskinens høyre side.

Anlegget kan innstilles trinnløst etter skalaen mellom 0 og 30~mm . Den innstilte falsdybden avleses på ribbenes marking (2.13).

Anlegg PA-HL

Anlegget (2.11) festes på gjengeboringen (2.9) på maskinens venstre side.

Når det skal høvles langs en kant kan etter at fastspenningen [2.10] er løsnet høvel-bredden innstilles med anlegget fra 0 til 82 mm.

Vinkelanegg WA-HL

Vinkelanlegget festes gjengeboringen (2.9) på tilsvarende måte som parallellanlegget.

5.4

Avsug

Sponutkastet kan Åpnes med vippearmen (5.2), enten via høyre (5.3) eller venstre (5.4) Åpning. En sponoppsamlingsspose eller en avsugslange (diameter 36~mm ), kan eventuelt tilkobles begge Åpningene.

Sponoppsamlingspose SB-HL (tilbehør)

Feste av sponoppsmlingsposed skjer ved hjelp av adapteren AD-HL (5.6). Adapteren hektes fast på nedre kant av sponoppsmlerens Åpning ved hjelp av klaffen (5.5), og skrus fast med dreieknappen (5.7) i gjengeboringen (5.1).

Avsugslange

En avsugslange (diameter 36 mm) kan enten monteres direkte på sponutkaståpningen eller i adapter AD-HL for sponoppsamlerposen.

6 Sette fra seg hovelen

Ved en elektrisk høvel mæ man ære oppmerksom på at høvelakslen etter utkoplingen løper etter i noen sekunder.

For Å kunne sette fra seg maskinen sikkert har HL 850 EB en støttefot (2.8) på enden av høvelsålen. När elektroverktøyet loftes star støttefoten automatisk SA langt ut over høvelsålen at høvelakslen alltid er fri när høvelen settes ned på en jevn flate.

Vær oppmerksom på dette nár du setter HL 850 EB fra deg:

• Forviss deg om at støttefoten finnes og er full funksjonsdyktig,
• vent til høvelakslen står stille før du setter høvelen fra deg.

Hvis stottefoten for spesiell bruk ikke skal stå ut over høvelsålen kan den lases fast i den øvre posisjonen ved Å skyve den mot siden (2.8).

7

Arbeide med maskinen

Flaten som skal høvles må vare fri for metaller.

Fest alltid emnet sik at det ikke kan bevege seg under bearbeiding.

Vipp bort vernaldekselet (2.5) ved at du først drar høvelen (1.5) fremover og deretter trykker den sidelengs mot venstre. Framsiden av høvelhodet er nå tilgjengelig.

Etter at arbeidet er avsluttet, gár vernaldekselet tilbake av seg selv ved hjelp av fjærmekanismen.

7.2 Fase

For Å fase kantene på arbeidsstykket er den fremre høvelsålen utstyrt med en 90^ -V-not (2.12). Denne V-notes er 2 mm dyp slik at den ved spontykkeinnstilling 0 bryter kanten med 2 mm.

7.3 Stasjonær bruk

I forbindelse med stasjonær-innretningen SE-HL kan du benytte høvelen stasjonært. En detailiert beskrivelse er vedlagt tilbehørdelene.

7.4 Rustikk-høvelhoder (tilbehør)

Du kan lage rustikke overflater med høvelen. Det finnes tre rustikk-høvelhoder til dette formålet:

HK 82 RG: gir en overflate med grov struktur.
HK 82 RF: gir en overflate med fin struktur.
- HK 82 RW: gir en ujevn, bolget overflate.

Knivene på rustikk-høvelhodene (HK 82 RF, HK 82 RG, HK 82 RW) stared ca. 1,5 mm ut over høvelsålen.

Derfor må snittdybden stilles til 0 mm när rustikk-høvelhodene skal brukes på elektr ochhandhøvelen. Ellers er det fare for at knivene på rustikk-høvelhodene freser inn i høvelsålen og ødelegger høvelen.

Snittdybdebegrensningen (6.2) forbindrer at snitt- dybden utilsiktet blir større nár du arbeider med elektro-handhøvelen.

Fest alltid snittdybdebegrensningen på elektr ochandhøvelen før du jobber med et rustikk-høvelhode:

• Still inn snittdybden på elektro-håndhøvelen til 0 mm,
• Fest snittdybdebegrensningen i gjengehullet (6.3) med dreieknappen (6.1).

8 Tilbehør, verktøy

Av hensyn til din egen sikkerhet bør du alltid bruke original Festool-tilbehør og reservedeler.

Bestillingsnumrene til tilbehør og verktøy finner du i Festool-katalogen eller på Internett under „www.festool.com".

9 Vedlikehold og pleie

Alt vedlikeholds- og servicearbeid som krever at motorhuset Åpnes skal alltid utøres på et autorisert kundeserviceverksted.

For Å sikre luftsirkulasjonen må kjøleluftapninqene på motorhuset alltid være Åpne og rene. Maskinen er utstyrt med spesialkull som slås automatisk av. Dersomppe er slitt ut skjer et automatisk strømavbrudd og maskinen stanses.

10 Avhending

Kast aldri elektroverktøy i husholdningsavfallet!
Returner maskin, tilbehør og emballasje til et miljøvennlig gjenvinningsanlegg. Følg bestemmelsene som gjelder i ditt land.

Kun EU: I henhold til EU-direktiv 2002/96/EF* må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

11 Ansvar for mangler

For vare apparater er vi ansvarlig for material-ellerproduksjonsfeit i samsvar med gjeldende nasjonale bestemmelser, i minst 12 maneder. Denne tiden 24 maneder innenfor EU-stater (bevises med regning eller følgeseddel). Skader som spesielt skyldes slitasje, overbelastning, ufragmessig händtering, eller skader forarsaket avBrukeren eller annen bruk i strid med bruksanvisningen, eller skader som var kjent ved kjop av apparatet omfattes ikke av dette ansvaret. I tillegg unntas skader som kan fores tilbake til bruk av/DDKE-originalt tilbehør og forbruksmaterialer (f.eks.slipetallerken).

Reklamasjoner kan bare godtas hvis apparatet化进程. Tagoct vare på braksanvisningen, sikkerhetsforskrifter, resvedelsliste og kvittering. Dessuten gjelder produsentens aktuelle betingelser for ansvar ved mangler.

Anmerkning

På grunn av kontinueregige forsknings- og utviklingsarbeid tas det forbehold om endringer av de tekniske spesifikasjonene i dette dokumentet.

REACH for Festool-produkter, tilbehør og forbruksmateriell

REACH har sider 2007 vært gjeldende kjemikalievedtek over—hele Europa. Som produsent avprodukter som—innehmer kjemikalier, er vi bevisst på vår informasjonsplikt overfor kundene. For at vi alltid skal kinne holde deg oppdatert og gi deg informasjon om mulige stoffer i—areprodukter som finnes på listen, har vi apprettet følgende nettside: www.festool.com/reach
