Producttype	Persoonlijk GPS-navigatiesysteem
Merk	SONY
Model	NV-U50
Afmetingen (L x H x D)	Ongeveer 104,7 x 87,5 x 42,9 mm
Gewicht	Ongeveer 310 g
Voeding	5 V DC via meegeleverde netadapter of 12 V auto-accuadapter (via dockingstation)
Accu	Ingebouwde oplaadbare lithium-ion accu; opladen tussen 5 °C en 45 °C
Scherm	3,5 inch LCD-aanraakscherm (4:3), 230400 pixels (960x240)
GPS-ontvanger	12 parallelle kanalen
Gesproken aanwijzingen	15 talen selecteerbaar
Connectiviteit	USB-poort, DC IN 5 V-aansluiting, externe GPS-antenneaansluiting
Functies	GPS-navigatie, aanraakscherm, gesproken aanwijzingen, RDS-TMC (op NV-U50T), automatische helderheidsregeling, oplaadbare accu
Onderhoud en reiniging	Reinigen met een zachte, droge doek; vermijd vocht en extreme temperaturen
Veiligheid	Het zicht van de bestuurder niet belemmeren; niet gebruiken tijdens het rijden; verkeersregels naleven; niet blootstellen aan water of vuur
Reserveonderdelen en repareerbaarheid	Optionele accessoires: externe GPS-antenne VCA-41, autohouderkit NVA-CU3T/CU3, auto-installatiekit XA-49FM
Bedrijfstemperatuur	5 °C tot 45 °C
Inhoud van de doos	Dockingstation, auto-accuadapter, netadapter, netsnoer(en), USB-kabel, opbergtas, applicatieschijf (cd-rom), snelle startgids, garantiekaart

Veelgestelde vragen - NV-U50 SONY

Hoe installeer ik het apparaat in de auto?

Bevestig het dockingstation op de voorruit met behulp van de zuignap, nadat u het oppervlak heeft gereinigd en gedroogd. Sluit de auto-accuadapter aan op de DC IN 5,2 V-aansluiting van het station en op de sigarettenaansteker. Plaats het apparaat op het station tot u twee klikken hoort. Pas de hoek aan met de centrale knop.

Hoe laad ik de accu op?

Zorg ervoor dat de POWER-schakelaar op ON staat. De accu wordt automatisch opgeladen wanneer het apparaat op het dockingstation is geïnstalleerd dat is aangesloten op de auto-accuadapter of de netadapter. Het CHG-lampje brandt rood tijdens het opladen.

Wat te doen als de GPS geen signaal ontvangt?

Parkeer het voertuig op een open plek (zonder hoge gebouwen) en wacht maximaal 20 minuten. Controleer de GPS-status in de informatie. Als de voorruit verwarmd of warmtereflecterend is, gebruik dan de optionele externe GPS-antenne VCA-41.

Hoe stel ik het volume van de gesproken aanwijzingen in?

Selecteer in het hoofdmenu Configuratie > Volume. Pas het niveau aan. Let op: bij gebruik van de ingebouwde accu is het maximale volume beperkt tot ongeveer 70%.

Hoe reset ik het apparaat?

Gebruik een puntig voorwerp (pen) om op de RESET-knop te drukken. Als het probleem aanhoudt, schakelt u de stroom uit door de POWER-schakelaar op OFF te zetten en na 10 seconden weer aan te zetten.

Kan ik het apparaat gebruiken tijdens het rijden?

Nee, om veiligheidsredenen. Kijk niet naar het scherm tijdens het rijden. Stop het voertuig op een veilige plaats voordat u een bestemming invoert of instellingen wijzigt.

Hoe werk ik de kaarten bij?

Gebruik de meegeleverde software op de cd-rom/dvd-rom. Sluit het apparaat via USB aan op een computer en volg de instructies van de Kaartassistent om kaartgegevens toe te voegen of te verwijderen.

Wat te doen als het aanraakscherm niet reageert?

Kalibreer het scherm via Configuratie > Aanraakscherm kalibreren. Als het probleem aanhoudt, reset het apparaat. Vermijd drukken met puntige voorwerpen.

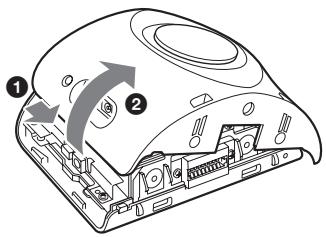

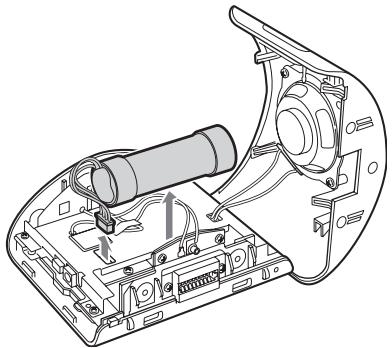

Hoe verwijder ik de accu voor recycling?

Zet de POWER-schakelaar op OFF. Verwijder de afdekking van de aansluiting, draai de twee schroeven onder het apparaat los, schuif de achterklep eraf en verwijder de accu. Isoleer de aansluiting met plakband. Lever de accu in bij een geschikt inzamelpunt.

Is het apparaat compatibel met RDS-TMC-systemen?

Ja, het model NV-U50T is compatibel met het RDS-TMC-verkeersinformatiekanaal. Er wordt een TMC-antenne meegeleverd die op de voorruit moet worden geïnstalleerd om verkeersberichten te ontvangen.

GEBRUIKSAANWIJZING NV-U50 SONY

Informatie over deze handleiding

• Deze Beknopte handleiding bevat instructies voor de installmente, over verbindingen en algemene handelingen. Raadpleeg de PDF-handleiding op de bijgeleverde Cd met toepassing voor meer informatie.
• De inhoud van deze handleiding is bedoeld voor gebruikers met kennis van het besturingssysteme Microsoft® Windows®. Raadpleeg de handleiding bij de computer voor meer informatie over de werkking van de computer.
• Illustraties in deze handleiding können afwijken van het apparatus.
• Bewaar deze handleiding, zodate u deze later, weer=knt raadplegen.

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met geschienen ophaalsystemen)

Het symbol op het product of op de

verpakking wijst erop dat dit product nicht als huishoudelijk afval mag worden behandeld. Het要去chternier een plaatss worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als uervoort zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zonden konnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materienlaedraagt bij tot het vrijwaren van natuurlijke bronnen. Voormeer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijkke instanties, het bedrivf of de Dienst belast met de verwijdering van huishoudafval of de winkel waar u het product heb gekocht.

Accessoires waarop dit van toepassing is: Accuadapter/ Netspanningsadapter

Geen garantie voor verloren of beschadigde gegevens

Sony biodt geen garantie voor verloren of beschadigde gegevens.

Let op

IN GEEN GEVAL IS SONY
AANSPRAKELIJK VOOR ENIGE
INCIDENTELE OF INDIRECTE SCHADE OF
GEVOLGSCHADE OF ANDERE SCHADE,
INCLUSIEF, MAAR NIET BEPERKT TOT,
WINSTDERVING, OMZETVERLIES,
GEJEVENSLERLIES, HET NIET KUNNEN
GEBRUIKEN VAN HET PRODUCT OF
ENIGE BIJBEHORENDE APPARATEN,
DOWNTIME EN TIJD VAN DE KOPER IN
RELATIE TOT OF ALS GEVOLG VAN HET
GEBRUIK VAN DIT PRODUCT, DE
HARDWARE EN/OF DE SOFTWARE.

Welkom!

Dank u voor de aankoop van dit Sony Personal Navigation System. Voordat u met dit system aan de slag gaat, dient u deze handleiding grondig te lezen. Bewaar deze handleiding, zodate u deze ook later kut raadplegen.

KENMERKEN:

Plug & Play-mogelijkheid
Kaart van Europa (NV-U70T) (vooraf geinstalleerd)
- Regionale kaart (NV-U50T/U50) (vooraf geinstalleerd)
Voor de stembegeleiding en het schermdisplay kunt u kiezenuit 15 talen
3,5-inch display van hoge kwaliteit met aanraakschem
- Geavanceerde GPS-ontvanger met 12 parallelle kanalen
Luidspreker van hoge kwaliteit
- RDS-TMC-compatible (Traffic Message Channel) (NV-U70T/U50T)
- Gebruik met een accu
- Automatische dimmerfunctie

Belangrijke kennisgeving 4

Aandeslag 7

De inhoud van de verpakking controlleren. . . . 7

Het apparatus installeren 8

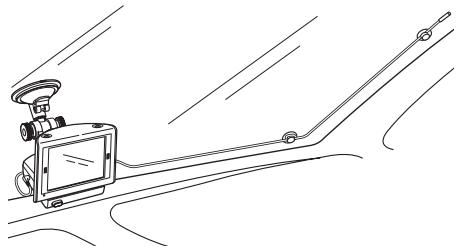

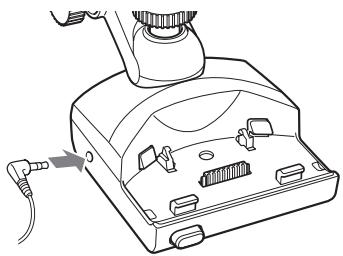

De TMC-antenne installeren (alleen NV-U70T/U50T) 10

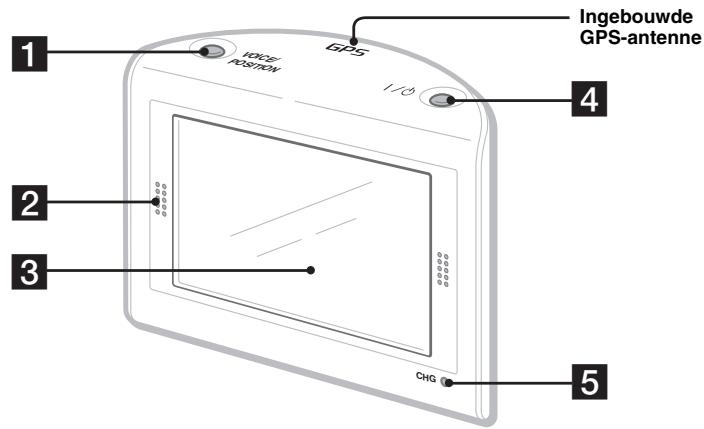

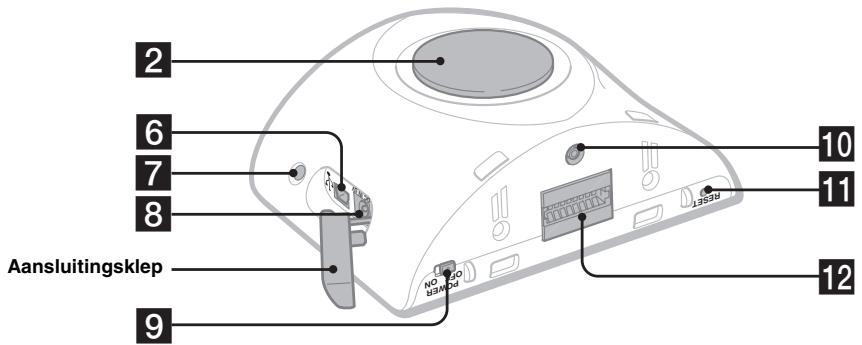

Bedieningselementen 11

Het apparatusinschakelen 12

Het navigeren starten 12

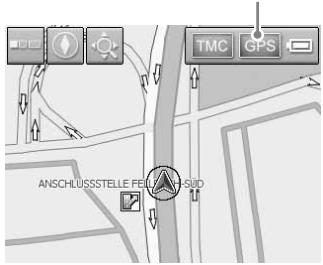

GPS-signalen ontvangen 12

Algemene handelingen 13

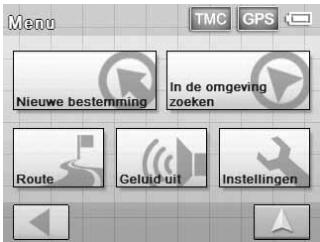

Menubewerkingen 13

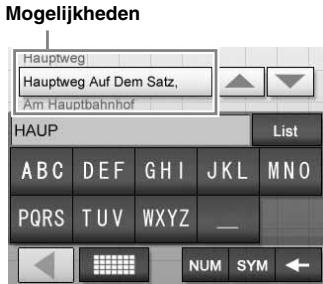

Bewerkingen met het toetsbord 13

Routes zoeken 14

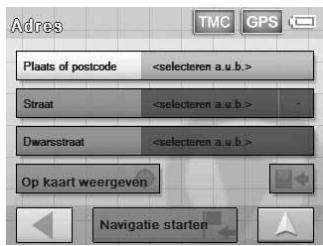

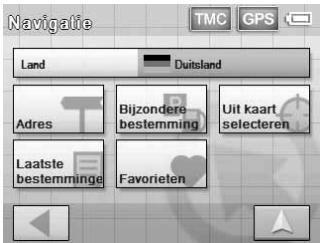

De bestemming instellen en de begeleiding starten 14

De bestemming op andere manieren instellen. 15

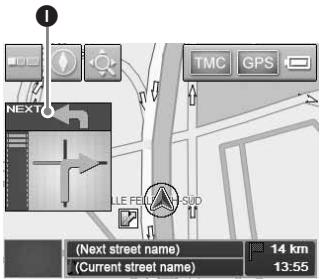

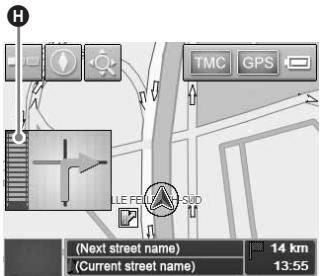

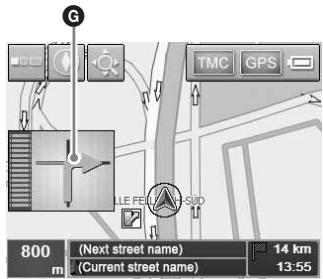

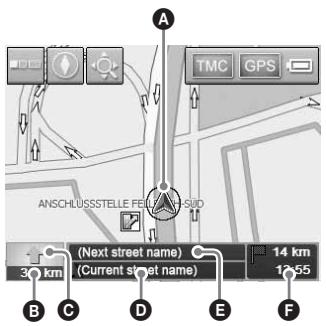

Begeleidingssschermen. 16

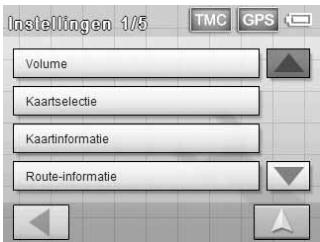

Systeeminstallingen 17

De bijgeleverde software gebruiken 18

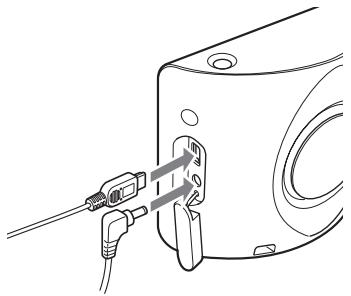

Aansluiten op de computer. 18

Aanvullende informatie 19

Voorzorgsmaatregelen 19

Opmerking over het LCD-schemm 19

Onderhoud 19

Opmerkingen over het weggooien van het apparaat 20

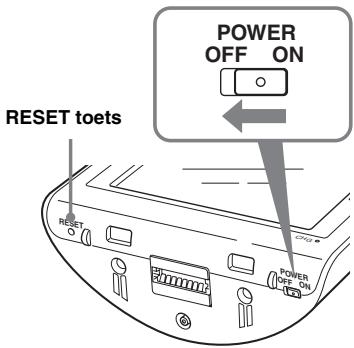

Het apparatus opniew instellen 22

Belangrijkke kennisgeving

Lees de volgende waarschuwingen voordat u het apparaat gaat installereren en bedieren om het risico op een ongeval of letsel te vermijden.

Informatie over het gebruik

• Plaats geen vreemde voorwerpen in de houderaansluiting van het apparaat. Dit kan storingenveroorzaken.

• Druk op I/ om het apparaat uit te schakelen, haal het apparaat uit de houder en koppel de accuadapter los, anders kan de autoaccu leeglopen. Houd rekening met de volgende punten.
  -Als u het contact uitschakelt, worden het apparaat Niet uitgeschakeld en wordt er nog steeds stroom verbruikt van de oplaadbare lithium-ionenbatterij (ingebowd).
• Als de aanstekeraansluiting van de auto Niet is aangesloten op de ACC-positie van het contactslot, worden er nog steeds stroom geleverd aan de ingebouwde batterij, zichs als u het contactuitschakelt.
• Controller de CHG-aanduiding rechtsonder op het apparaat. Deze.gaat brandenijdens het opladen.

• Stel het apparaat Niet bloot aan vuur. Dit kan storing veroorzaken.
  Zorg dat er geen water of regen in het apparaatterechtkomt. Dit kan storingen veroorzaken.
• Laat het apparaat Nietchter in direct zonlicht, waar dat weergave op het LCD-schem hierdoor donker en minder holder kan worden. Dit duidt Niet op een storing en de weergave wordt weeer normal aan bij een lagere temperatuur.

• De ingebouwde batterij kan nicht worden opgeladen bij temperaturen buiten het bereik van 5 - 45^ .

• Laat het apparataat Niet achefter bij hoge omgevingstemperaturen. De capaciteit van de ingebouwde batterij kan hierdoor verslechteren of de ingebouwde batterij kan Niet meer worden opgeladen.

Veiligheid

Algemeen

• Oefen Niet te veel druk uit op het apparaat of de houder. Het apparaat of de houder kan onder het rempedaal, enzovoort, vallen en een ongeluk veroorzaken.
• Als u rijdt met de routebegeleiding,要去 de verkeersregels, zoals een weg met éénrichtingsverkeer, in acht blijven nemen.
• Kijk Niet op het apparaatijdens het autorijden. Dit is gavaarlijk en kan verkeersongelukkenveroorkazen.
• Als u het apparaatijdens het rijden wilt bedieren,要去 u de auto eerst op een veiligeplaats stoppen.
• Haal het appararaat uit de auto als uuit de auto stapt om te voorkomen dat het apparaat wordt gestolen of dat het apparaat wordt beschadigd door hog temperaturen in de auto.
• Wanneer de accuadapter nicht worden gebrukt, kompelt u deze los van de aanstekeraansluiting, odomat de accu zelfs kan leeglopen als het contact op OFF staat.
  Zorg dat er nooit vocht of vreemde voorwerpen in het apparaat terechtkomen.
• Plaats geen ander apparaat dan het aangegeven apparaat in de houder.
• Sluit geen andere accessoires (accuadapter, netspanningsadapter, enzovoort) dan de bijgeleverde of optionele accessoires aan.
• Pas het apparaat Niet aan.
• Demonteer het apparaat Niet, behalve als u het apparaat weggooit.

Installatie

• Voordat u het apparaat installeert, dient u kennis te nemen van de verkeersregels die in uw land of regio gelden.
  Zorg dat u het apparaat correct installeert volgens de installatione-instructions. Een onjuiste installatione kan leiden tot brand of elektrische schokken.
  Vór de installmente moet u het contact op OFF zetten of de sleutel uit het contact halen. Als u het apparatus installiert terwijl het contact is ingeschakeld, kan de autoaccu leeglopen of kan er kortsluiting optreden.

• Neem de volgende maatregelen in acht:

• Bevestig het apparaat op de juiste manier in de houder.
  -Reinig het oppervlak van de zuignap en de ruit voordat u het apparaat bevestigt. Controleer tevens na de installmentie of de zuignap stevig op de ruit is bevestigd.
• Verwarm de auto en installeer cervolgens de houder en het apparaat als de omgevingstemperatuur laag is. De zuignap worden beinvlood door hoge/lage temperaturen of plotselinge temperatuwsswellingen.
• Maak voor de installmente de ruit droog als er vocht is gecondenseerd in de auto.
  Anders kan het apparaat of de houder onder het rempedaal, enzovoort, vallen en een ongeluk veroorzaken.
• Plaats de kabels zo dat deze u Niet belemmeren tijdens het rijden.
• Gebruik het apparaat Niet in een auto als de USB-kabel is aangesloten.
• Sluit de accuadapter alleen aan op de houder.
• Beschadig de pijpen, buizen, brandstoftank en elektrische bedrading niets als u het apparaat installeert. Dit kan brande of ongelukken tot bevolg hebben. Als u een gat in de carrosserie boort, moet u ervoor zorgen dat u geen verborgen autoonderdelen beschadigt.
  U moet bestaande moeren of bouten voor essentièle onderdelen, zoals de stuurinrichting, het brandstofsysteme of het remsysteme, Niet gebruiken of aanpassen. Dit kan brand of ongelukken veroorzaken.
  Zorg dat de kabels en draden Niet verward of b克莱mdraken door het bewegende deel van derails van een stool.
• Raadpleeg de autodealer voor meer informatie over de polariteit, het accuoltage en deplaats van de airbags in de auto.

Locatie voor installmentie

• Installee het apparaat op een veiligeplaats waar:
• het zicht van de bestuurder nicht worden belemmerd;
• de werkking van het airbagsystemen nicht worden belemmerd;
• de besturing van het voertuig Niet worden belemmerd,vooral het stuur, de versnellingspook of het rempedaal;
  -het apparaat nicht worden blootgesteld aan hitte/ hoge temperaturen.
• Raadpleeg een bevoegde technicus of bevoegd servicepersoneel als u de houder Niet stevig in de auto kurz bevestigen.

GPS

GPS-satellieten (Global Positioning System) zenden continu signalen uit ten behoeve van positiebepaling op aarde. Als deze signalen door een GPS-antenna worden ontvangen,{kunnen gebruikers worden geinformeer overdun positie (bredeftegraad, lengtegraad en hoopte).Voor een tweedimensionale positiebepaling (bredeftegraad en lengtegraad) is informatie nodig van 3 satellieten.Voor een driedimensionale positiebepaling (bredeftegraad, lengtegraad en hoopte) zijn 4 satellieten nodig. Aangezien GPS-satellieten worden beheerd door het Amerikaanse ministerie van defensie, moet er rekening worden gezchoolen met een bewust aangebrachte boutmarge van een aanl meter tot 10 meter. Hierdoor kan het GPS-navigationsystem, affhankelijk van de omstandigheden,een fout maken vanussen de 10 meter en rond de 200 meter. Aangezien de GPS-informatie afkomstig is van satellietsignalen, kan het onder de volgende omstandigheden moeilijk of onmongelijk+zijn om de informatie te verkrijgen:

• In tunnels of parkeergarages

• Onder een viaduct

Tussen hoge gebouwen

• Tussen hoge bomen met een dicht bladerdak

Na de installmente parkeert u de auto maximaal 20 minutes op een vengeance, open plek (zonder hoge gebouwen, enzovoort) zodate de GPS-signalen können worden ontvangen voordat u het navigatiesysteme gebruikt. Het systeme hebft signalen van ten minste 3 GPS-satellieten nodig om de huidige positie van de auto correct te{kunnen berekenen.

Opmerking

Het duurt even voordat een GPS-signaal worden ontvangen als u het apparaat op ON zet nadat u de stroomvoorziening op OFF hebt gezet, nadat de ingebouwde batterij volledig is ontladen of nadat u het apparaat opniewe hebt ingesteld.

Software

Lees de volgende informatie aandachtig door vór gebruik.

• Het reproduceren van de software of de handleiding van de software, geheel of gedeeltelijk, of het verhuren van de software zonder toestemming van de houder van de auteursrechten is verboden.
• Als er een probleem optreedt met deze software als gezolg van een fabricagefout, zal Sony de software maar goedunker van Sony verrangen of het aankoopbedrag vergoeden. Sony draagt darüber geen enkele andere verantwoordelijkheid.
• De software die bij dit product worden geleverd, kan nicht worden gebruikt met andere apparaten dan die waarvoort de software is bedoeld.
• Als gevolg van de voortduren kwaliteitsverbeterung kannen de softwarespecificaties zonder voorafgaande kennisgeving worden gewijzigd.
• Wegen en Namen op de kaart hunnen afwijken van de werkelijkke wegen en denen.
• Typografische fouten en onachtzaamheden of andere afwijkingen die in de opmaak in de software worden aangetroffen, en vervanging of restitutie waarvoort, vallen Niet onder de garantie.
  In geven geval mogen de kaartgegevens, geheel of
  gedeeltelijk, zonder toestemming van de
  copyrighthouser worden gekopieerd of gebruikt.
• Wijzigingen in gegevens voorbehonden zichonder voorafgaande kennisgeving.

Door het apparaat te gebruiken geeft u aan dat u hiermee akkoord gaat.

Aandeslag

De inhoud van de verpakking controlleren

Controleer de inhoud van de verpakking.

Hoofdeenheid (1)

• Houser*1 (1)

Accuadapter (1)

• Netspanningsadapter (1)

• Netspanningskabels

-Voor NV-U70TW/U70TC*2 (2)

Voor NV-U50TG/U50G*2 (1)

Voor NV-U50F/U50D/U50I/U50A/U50B/U50S/ U50N*2 (1)

• USB-kabel (1)

• TMC-antenne (1)/zuignappen (2) (Voor NV-U70T/U50T)

• Plakstrip (1)

Kussentje (1)

Draagtas (1)

Cd met toepassing (CD-ROM) (1) (Voor NV-U50T/U50)

• Cd met toepassing (DVD-ROM) (1) (Voor NV-U70T)

• Beknopte handleiding (1)
• Garantiekaart (1)
• Registratiekaart voor de gebruiker (1)
• LICENTIEOVEREENKOMST VOOR DE EINDGEBRUiker (1)

1 NV-U70T/U50T bevat aan de linkerkant een aansluiting voor de TMC-antenne.
2 De modelnamen staan op het etiket aan de onderkant van de hoofdeenheid.

Het apparaat installeren

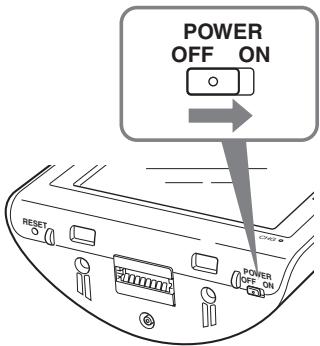

Hoofdschakelaar

Schakel voor de installmentie de stroom in door de POWER schakelaar maar de ON positie te schuiven.

Vervolgens kurz u op I/ rechtsboven op het apparaatdrukken om het apparaat in ofuit te schakelen.

Opmerkingen

• Houd de stroomvoorziening ingeschakeld tenzij u het apparaat langer dan 3 maanden nicht gebruikt.
• Als u de stroomvoorziening uitschakelt, kan het even duren voordat u GPS-signalen ontvangt wanner u de stroomvoorziening weir inschakelt.

Bevestiging met zuignap

Voordat u begint, bepaalt u een locatie op de ruit die duidelijk zichtaar is voor de bestuurder zichonder het zich op de weg te belemmeren. Zorg dat alle oppervlakken schoon en droog zijn.

U aunt ook de optionele houders NVA-CU3T/ CU3 met de onderstaande procedure installeren.

Opmerkingen

• Installee het apparaat op een veiligeplaats waar het GPS-signaal nicht worden belemmerd.
• Maak de houder regelmatig los en bevestig deze opnieuw odomat de zuignap worden beinvloed door hoge/lage temperaturén, intensief gebruik, enzovoort.
• Houd een afstandCUSSEN de houder en het dashboard bij het installereren.

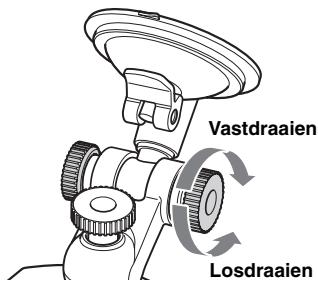

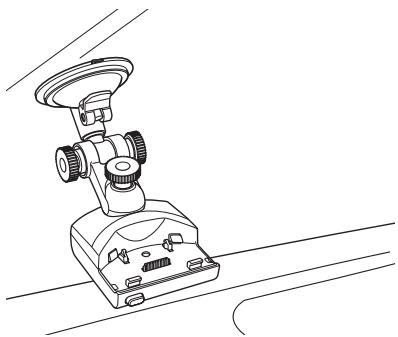

1 Bevestig de houder op de ruit.

Afbeelding van voltooide installmente van houder

Voer stap 1 tot en met 3uit om de installment te voltooien.

Reinig het oppervlak van de zuignap en maak deze droog.
Druk het middelste gedeelte van de zuignap stevig gegen de ruit om de resterende lucht in dit gedeelte te verwijderen en druk op de hendel.

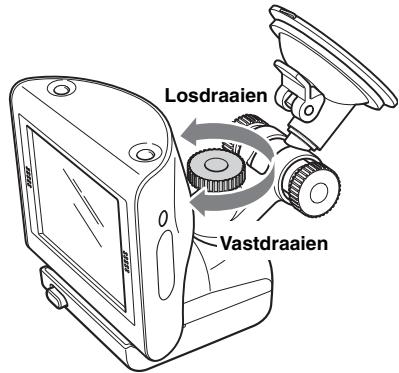

Houd de linkerknop* vast, draai de rechterknop los en zet de houder in een verticale hoek en draai de knop wee vast.

*De linkerknop kan nicht worden gedraaid.

De houder permanent op de ruit vastmaken

De zuignap worden beinvloed door hoge/lage temperaturen en kan er afvallen. Als u de houder permanent wilt vastmaken op de ruit, gebruikt u de bijgeleverde plankstrip op de zuignap.

Als de onderkant van de houder het dashboard raakt

Bevestig ter bescherming het bijgeleverde kussentje.

Knip het kussentje op het juiste formaat voordat u dit bevestigt.

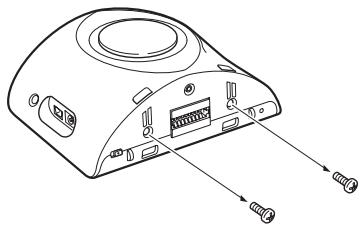

Opmerking

Als u de plankstrip eenmaal hebt vastgeplakt, kurz u deze moeilijk verwijderen.

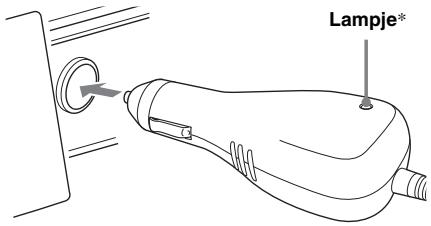

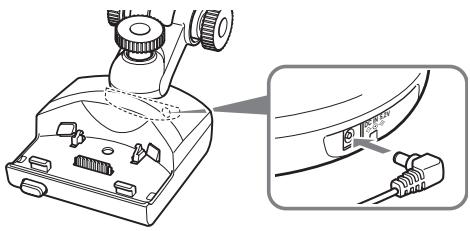

2 Sluit de houder aan op de aanstekeraansluiting van de auto.

Sluit de accuadapter aan op de DC IN 5.2V aansluiting aan de achterkant van de houder.

2 Plaats het andere uiteinde van de accuadapter volledig in de aanstekeraansluiting.

• Gaat branden wonneer u het contact inschakelt na de installment.

Opmerking

Afhankelijk van het formaat en de vorm van de aanstekeraansluiting,(Intu de aansluiting wellicht nicht makers.

3 Lijn de 2 sleuven aan de onderkant van het apparaat uit met de lipjes op de houder en druk het apparaat op de houder tot dit vastklikt.

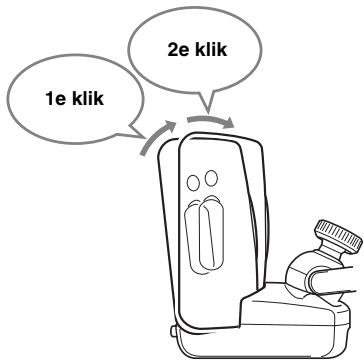

Zorg dat het apparaat goed vastzit op de houder (2 klikken).

4 Draai de knop in het midden los, pas de hoek aan zodate u de monitor goed kunt zien, en draai de knop wee vast.

Tip

U kunt het apparaat met de bigeleverde netspanningsadapter ook aansluiten op een stopcontact.

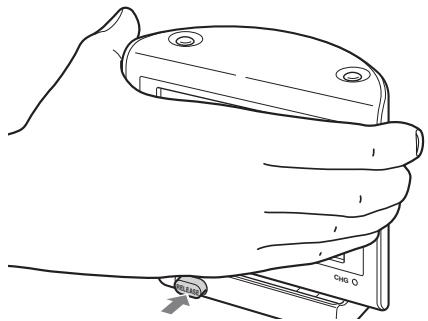

Het apparaat van de houder loskoppelen

1 Houd het apparaat vast en druk op de RELEASE toets van de houder.

Het apparaat worden UIT de houder geworpen.

2 Haal het apparaatuit de houder.

De TMC-antenna installeren (alleen NV-U70T/U50T)

Installer de TMC-antenne voor verkeersinformatie van RDS-TMC (Traffic Message Channel).

1 Sluit de kabel van de TMC-antenne aan op de aansluiting voor de TMC-antenne aan de linkerkant van de houder.

2 Bevestig de zuignap voor de houder op de ruit en bevestig de andere zuignap in een rechte lijn zodat de kabel 2 rechte lijnen vormt.

Voorkant:

Achterkant:

Zie de aangegeven pagina's voor meer informatie.

1 VOICE/POSITION toets

Tijdens de routebegeleiding:
De volgende instructies van de stembegeleiding beluisteren.
In de stand voor het bladeren in de kaart:
De huidige positie van de auto weergeven.

Luidspreker

Hiermee worden stembegeleiding en waarschuwingen uitgevoerd.

3 Display/aanraakschemr

4 I/O (aan/wachtstand) toets 12 Het apparatus in-/uitschaken.
CHG-aanduiding (batterij opladen) Brandt rood tijdens het opladen.

6 USB-aansluiting 18

Hierop kan een computer worden aangesloten met de USB-kabel.

7 Sensor voor automatische dimmer

Raadpleeg de bijgeleverde PDF-handleiding voormeer informatie over de automatische dimmerfunctie.

8 DC IN 5V aansluiting

Hierop kan de netspanningsadapter worden aangesloten.

9 POWER schakelaar 8, 22

De stroomvoorziening in-/uitschakelen.

10 Aansluiting voor externe GPS-antenne*

11 RESET toets 22

12 Houderaansluiting

Het apparatus inschakelen

Controleer vooraf of de POWER schakelaar rechtsonder op het apparaat in de ON positie staat (pageina 8).

1 Druk op I/

Het apparatusuitschakelen

Druk op /

Het apparaat schakelt over maar de wachtstand om het stroomverbruik te besparen.

Opmerking

Verwijder het apparaat uit de houder en koppel de accuadapter los wanneer u het apparaat而不是 gebruikt. Hiermee voorkomt u dat de accu leegloopt.

Het navigeren starten

1 Als u het apparaat hebt ingeschakeld, raakt u de gewenste taal aan.

Er worden een waarschuwingsbericht weergegeben.

2 Lees het waarschuwingsbericht en raak "Accepteren" aan.

De zelfstudie worden weergegeven.

3 Raak aan om verder te gaan.

Het hoofdmenu worden weergegeven.

GPS-signalen ontvangen

Na de installmentie parkeert u de auto maximaal 20 minutes op een veilige, open plek (zonder hoge gebouwen, enzovoort) zodate de GPS-signalen können worden ontvangen voordat u het navigationsysteme gebruikt. Het systeme heeft signalen van ten minste 3 GPS-satellieten nodig om de huidige positie van de auto correct te konnen berekenen.

U aunt de GPS-status op de schermen controleren.

Aanduiding voor de sterkte van het GPS-signaal*

• Brandt groen als de signaalontvangst voldoende is voor de navigatie.

Brandt donkergroen als het signaal is verloren.

Algemene handelingen

Algemene procedures voor het bedieren van het systeme worden uitgelegd.

Algemene handelingen=kunt uuitvoeren op het aanraakschem. Druk voorzichtig met uw vinger op de weergegeven pictogrammen.

Opmerking

Druk Niet te hard op het display en raak het display Niet aan met een scherp voorwerp, zoals een pen, enzovoort.

Menubewerkingen

U aunt items in het menu als volgt instellen.

1 Geef het hoofdmenu weeR.

Raak de kaart in het kaartscherm aan. Raak in de menuweergave aan om de kaart wee ter geven en raak verrolgens de kaart aan.

2 Raak "Installingen" aan en raak de gewenste instelling aan.

3 Raak / aan om in de lijst te bladeren en raak verwolgens de gewenste instelling aan.

Voorbeeld: weergave voor volume instellen

4 Geef de gewenste instelling op.

Raak de instelling aan die u wilt selecteren of voer tekens in.

Tijdens menubewerkingen:

Als u wilt terugkeren maar het vorige scherm, raakt u aan.

Raak aan om de menuselectie te annuleren (de huidige positie van de auto worden weergegeven).

Opmerking

De items in het menu en de wijze van instellen können per geselecteerd menu-item verschillen.

Bewerkingen met het toetsenbord

Het toetsenbord worden weergegeven wanner u tekst moet invoeren.

U hoeft tekens alleen in hoofdletters in te voeren, de tekens worden automatisch omgezet maar de juiste tekens. U kurz, indien nodig, speciale tekens invoeren (wanneer u bijvoorbeeld een opgeslagen bestemming opgeeft).

Toetsenbordschem van mobiele telefoon

Actie	Handeling
Een letter invoeren	Raak herhaaldelijk de bijbehorende toets (bijvoorbeeld "ABC") aan totdat het gewenste teken worden gemarkeerd in de regel boven het toetsenbord.
Een cijfer invoeren	Raak "NUM" aan om te schakenenaar het cijfertoetsenbord, raak verwolgens de gewenste cijfertoets aan en verwolgens "ABC" om terug te gaan.

vervolg op volgende网页

Actie	Handeling
Een spatie invoeren	Raak "_" aan.
Een teken verwijderen	Raak "+"aan.
Een möglichkeid selecteren	Raak ▲/▼aan om in de lijst te bladeren en raak verwolgens de gewenste möglichkeid aan om te bevestigen.
De lijst met alle möglichkheden weergeven	Raak "List" aan.

U kunt een toetsnbord van een mobiele telefoon of een toetsnbord met tekens (alfabetisch) voor het toetsbordschem selecteren.

Raak aan om te schakenaar het toetsenbord met tekens.

Het toetsenbord met tekens worden op bezelfdemanier gebruikt als het toetsenbord van een mobiele telefoon, behalve wanner:

-u een teken invoert (raak de toets met het gewenste teken aan);
-u een special teken invoert (raak "SYM" aan om te schakenaar het toetsbord met speciale tekens, raak "ABC" aan om terug te gaan).

Raak aan om terug te gaan maar het toetsenbord van een mobiele telefoon.

Routes zoeken

Het system zoekt automatisch aanr routes nadat u de bestemming hebt ingesteld.

Controller voordat u begint of er voldoende GPS-signalen worden ontvangen voor de navigatie (pagea 12).

De bestemming instellen en de begeleiding starten

Hier worden de procedure voor het zoekenaar deroute en het starten van de routebegeleidinguitgelegd.

Ter illustratie wordt het instellen van de bestemming op adres uitgelegd.

Zie "De bestemming op andere manieren instellen" op pagina 15 voor meer informatie over andere manieren waarop de bestemming kan worden ingesteld.

Voor uw veiligheid parkeert u de auto op eenveilige plek en moet u de bestemmingsinformatieinvoeren voordat u gaat rijden.

1 Geef het hoofdmenu wee.
Raak de kaart in het kaartschem aan.
Raak in de menuweergave aan om de kaart waar te gehen en raak verwolgens de kaart aan.
2 Selecteer "Nieuwe bestemming" "Navigatie".

3 Raak het veld "Land" aan om het gewenste land te selecteren.

U aunt alleen de landen in de huidige kaartgegevens selecteren.

4 Selecteer "Adres".

5 Voer de adresgegevens in.

Zie "Bewerkingen met het toetsenbord" op pagina 13 voor meer informatie over het invoeren van tekens. Raak het bijbehorende invoerveld aan om de onderstaande items in te voeren.

"Plaats of postcode"

Voer deplaatsnaam of postcode in.

"Straat"/"-

Voer de straatnaam en het huisnummer (indienbekend) in.

Als er geen huisnummer beschikbaar is,\ wordt het veld "-" uitgeschakeld.

"Dwarstsraat"

Voer de naam van de dwarststraat in als u deze als bestemming wilt instellen.

6 Selecteer "Navigatie starten".

Het scherm voor het selecteren van de routeopties worden weergegeven.

Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie over het selecteren van de route-opties.

7 Selecteer opnieuw "Navigatie starten".

Het kaartschem wird weergegeven, de route worden berekend en de routebelegeiding worden gestart.

De bestemming op andere manieren instellen

Op de volgende manierenkest u ook de bestemming instellen en routes Zoeken.

Selecteer in het hoofdmenu de items in de onderstaande volgorde en selecteer verwolgens (indien nodig) "Navigatie starten".

Raadpleeg de bijgeberde PDF-handleiding vooreer informatie.

In de omgeving zoeken

Routes maar POI's, zoals restaurants en hotels, Zoeken in de buurt van de auto.

Naar lui

Routes Zoekenaar uw thuisadres als u dit heb geregistreerd.

"Nieuwe bestemming" "Naar huis"

Bijzondere bestemming

Routes waar POI's, zoals restaurants en hotels, Zoeken door de categorieën en de juiste bestemming in de lijst te selecteren.

Selecteer "Nieuwe bestemming" "Navigatie"

"Bijzondere bestemming" enervoigende opties waarmee u het zoekgebied kunt opgeven.

"---in de omgeving"

Zoeken binnen de opgegeven straal vanaf het midden van de kaart.

"---in het hele land"

Zoeken in het opgegeven land.

"---in een plaat"

Zoeken in de opgegeven plaats.

Uit kaart selecteren

Routes Zoeken door de bestemming direct in het kaartschem in te stellen.

"Nieuwe bestemming" "Navigatie" "Uit kaart selecteren"

Laatste bestemmingen

Routes Zoekenaar bestemmingen die onlangs zich gezocht.

"Nieuwe bestemming" "Navigatie" "Laatste bestemmingen"

Favorieten

Routes Zoekenaar een opgeslagen bestemming.

"Nieuwe bestemming" "Navigatie"

"Favorieten"

Begeleidingssschermen

Is de route eenmaal berekend, dan worden u aan de hand van beeld en geluid maar de bestemming begeleid.

Informatie over het menu van de kaart

Het menu weergeven/verbergen.
De richting van de kaart (noorden/rijrichting) van de 2D-kaart wijzigen.
Schakelenaar de stand voor het bladeren in de kaart.
TMC-informatie weergeven.*
Gedetailleerde GPS-informatie weergeven.
Geeft de batterijstatus aan.

• Alleen NV-U70T/U50T.

Brandt helder orangje tijdens ontvangst.

Brandt donker oranje als er geen ontvangst is.

2D-kaart

Rechtdoor rijden

In de buurt van een kruispunt

In de buurt van een krispunt (dichterbij)

Volgende begeleiding direct na het krispunt

A Huidige positie
Afstand tot volgende afslag
Volgende richting
Huidige straatnaam
Volgende straatnaam
F Gschatte aankomsttijd/afstand tot bestemming
Instructies voor volgende afslag
Balkaanduiding van afstand tot volgende afslag
1 Instructies na volgende afslag

3D-kaart

U kunt de 3D-kaart instellen in het instelmenu (pagina 17).

Route weergeven

U kunt de volledige route maar de bestemming weergeven.

Als u de volledige route wilt weergeven, selecteert u "Route" "Route weergeven" in het hoofdmenu.

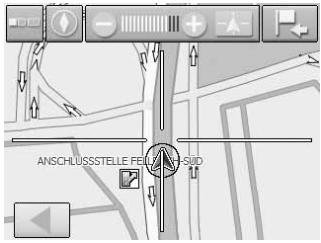

Stand voor het bladeren in de kaart

U kunt vanuit het mapschem overschakelen maar de stand voor het bladeren in de kaart door aan te raken, ongeacht of de routebegeleiding is ingeschakeld of Niet.

In de stand voor het bladeren in de kaart worden een dradenkruis op de kaart weergegeven en kunt u het scherm verslepen om te bladeren in te kaart.

Raak - / + aan om de schaal van de kaart aan te passen.

Plaats het midden van het dradenkruis op het gewenste punt en raak verwolgens aan om het menu voor het bladeren in de kaart wee tergeven, waarin u het punt als bestemming kunt instellen, enzovoort.

Raak aan om terug te keren maar het scherm met de huidige positie van de auto.

Systeinstallingen

Verschillende instellingen met betrekking tot het systemen en het geheugen können worden gewijzigd.

Selecteer "Instellingen" in het hoofdmenu en verzolgens het gewenste item hieronder voor elke instelling.

Raadpleeg de bijgeberde PDF-handleiding vooreer informatie.

Volume

Het volume van de stembegeleiding aanpassen.

Opmerking

Als het apparaat van stroom worden voorzien door de ingebouwde batterij, is het maximaal beschikkare volume 70% , zelfs als het volume hoger is ingesteld (80%) ,enzovoort. Dit is Niet van toepassing als het apparaat van stroom worden voorzien via accuadapter of de netspanningsadapter.

Kaartselectie

Een kaart opgeslagen in het apparaat selecteren.

Kaartinformatie

De informatiebalk (aan de onderkant van de kaart) weergeven/verbergen, POI-pictogrammen en straatnamen op de kaart weergeven/verbergen.

Route-informatie

Geschatte aankomstijd en afstand tot de eindbestemming op de kaart weergeven/ verbergen.

Richting informatie

Wegwijzers met afslagen van snel-/ hoofdwegen*1 op de kaart weergeven/verbergen.

Lichtsensor

De gevoeligheid van de sensor voor de automatische dimmer aanpassen.

Weergave

Dehelderheid en kaartkleur instellen.

Touchscreen kalibratie

De contactpositie van het aanraakschem kalibreren.

Automodus

Het standaardkaartschem (2D of 3D) selecteren; de schaal van de kaart automatisch wijzigen, afhankelijk van de rijnselheid (configureerbaar voor 2D en 3D); de standaardrichting voor de 2D-kaart (noorden of rijrichting) selecteren.

Routepties

De gewenste Zoekoptie voor de route selecteren (kortsteijd of kortste route); snelwegen, veerboten en tolwegen op de route toestaan/ vermijden.

Routeplanning

Automatisch doorgaan maar de volgende bestemming nadat de vorige bestemming is bereikt.

Tijdzone

De tijdzone van de huidige regio selecteren, schakenussen de zomertijd en de standaardtijd.

Ook al worden de huidigeijd automatisch ingesteld op GPS, moet de tijdzone zo worden ingesteld dat de geschatte aankomstijd nauwkeurig worden weergegeven.

Formula

De 12/24-uurs notatione selecteren; de afstandseenheid (kilometer/mijl) selecteren.

Taalselectie

De gewenste taal selecteren voor het display en de stembegeleiding.

Thuisadres

Uw thuisadres registeren.

Radio zacht zetten*2

Het geluid van de radio dempen.

Demo-modus

De demonstratie starten.

Productinformationie

De informatatie over het apparaat, zoals naam, versie, enzovoort en zichstudies weergeven.

1 Wortd alleen weergegeven als de kaartinformatie deutsche gevevens bevat.
2 Alleen als het optionele installmentpakket voor in de auto XA-49FM is aangesloten op de aansluiting voor "Radio zicht zetten" van het audiosysteme in de auto.

Opmerking

Waarschuwingen met betrekking tot de kaartinformatie zijn nicht altijd correct vanwege wegwerkzaamheden, enzovoort. Verkeerssituaties en verkeersregels hebben per definitie voorrang op de informatie die door het navigationsystem worden verstrecht.

De bijgeleverde software gebruiken

Belangrijke functies met de bijgeleverde software worden hier beschreiben.

Raadpleeg de bijgeleverde PDF-handleiding vooreer informatie.

Systeemvereisten

• Besturingsystem: Windows 98SE/2000/ME/XP
  CD-ROM-/DVD-ROM-station
• USB-poort
• Processor met minimale snelheid van 150MHz (aanbevolen)

Aansluiten op de computer

1 Sluit het apparaat met de netspanningsadapter en de netspanningskabel aan op een stopcontact.
2 Sluit het apparaat met de USB-kabel aan op de computer.

Sluit dekleine stekker van de USB-kabel aan op de USB-aansluiting van het apparaat en sluit de groste stekker aan op een USB-poort van de computer.

Opmerkingen over gevevensoverdracht

Voerijdens de overdracht de volgende handelingen nicht uit:

• De USB-kabel of de netspanningsadapter loskopppelen.
• De stroomvoorziening van de eenheid uitschaken, de wachtstand van de eenheid activeren of de eenheid opnieuw instellen.
• De computer uitschaken, de wachtstand van de computer activeren of de computer opnieuw opstarten.

Als u de overdracht halverwege wilt annuleren, klicht u op knop voor annuleren op het scherm van de computer.

Softwarefunctions

PC-verbindingssoftware installeren

Verbindungssoftware voor de computer

(ActiveSync) kan worden geinstalleerd.

Backup make/terugzetten van voorgeinstalleerde kaart (alleen NV-U50T/U50)

U kunt een reservekopie make van de kaartgegevens die vooraf op het apparaat zich geinstalleerd en deze gegevens herstellen op het apparaat, in het geval u per ongeluk de gegevens wist.

Kaartwizard

U kunt mapgegevens toevoegen aan het apparaat met de bijgemeverde of optionele DVD-ROM. Als u gevevens wilt toevoegen, moet u wellicht onnodige kaartgegevens van het apparaat verwijderen om geheugenruimte vrij te make.

Talenwizard

Taalgegevens voor weergave op het scherm en de stembegeleiding hunnen aan het apparaat worden toegevoegd met de bijgelerde CD-ROM/DVD-ROM en onnodige taalgegevens hunnen van het apparaat worden verwijderd.

Handboek lezen

Ukunt de handleiding in PDF-indeling lezen.

Support

Eenvoudige toegang tot de Sony-andersteunigungssite voor navigatie is beschikbaar. Gaaardeste site voor technische ondersteuning, zoals software-en firmware-updates, heelgestelde vragen, enzovoort.

Toepassing opniewu installeren

De navigatiesoftware die vooraf op het apparaat is geinstalleerd, kutu opnieuw installereren met de bijgeleverde CD-ROM/DVD-ROM, voor het geval u de software per ongeluk verwijdert, enzovoort.

Aanvullende informatie

Voorzorgsmaatregelen

Wanneruwautoindevollezonheeftgestaan,moet u erst het apparaatlaten afkoelenvoordatuhetgaat gebruiken.

Condensvorming

Op een regenachtige dag of in een zeer vochtige omgeving kan vocht condenseren in het apparaat. In dat geval kan de werkung van het apparaat worden verstoord. Schuif in dergelijkke geallen de POWER schakelaar rechts onder op het apparaat in de stand OFF en wacht ongeveer een eer tot het vocht is verdampt.

Opmerking over het LCD-schemm

Er worden wellicht een,aantal stilstaande blauwe, rode of groene stippen op de monitor weergegeven. Deze "heldere stippen" kann voorkomen op LCD-schermen. Het LCD-schem is veraardigd met precisietechnologie en 99,99% van de pixels werken. Het is beschichter可想而知 dat een Klein percentage (over het algemeen 0,01% ) van de pixels Niet goed worden verlicht. De weergave worden hierdoor darüber nicht gehinderd.

Onderhoud

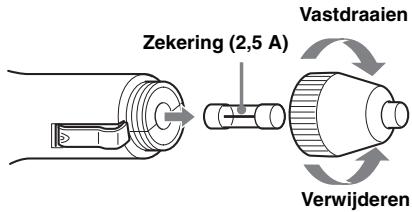

Zekeringenvangen

Vervang een zekering in de accuadapter algijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controeren en de zekering verrangen. Brandt de zekering nervolgens nogmaals door, dan kan er spreke ijn van een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sony-handelaar.

Waarschuwing

Gebruik nooit een zekering die zwaarder is dan de bijgeleverde zekering, sondern het apparaat anders kan worden beschadigd.

Opmerkingen over het weglooien van het apparatus

Verwijder de ingebouwdle lithium-ionbatterij wanner u de eenheid weggoit en breng de accu waar een kringlooppunt.

De procedure voor het verwijderen van de batterij wordt hieronder uitgelegd.

Opmerking

Demonteer het apparaat Niet, behalve als u het apparaat weggooit.

1 Schakel de stroom uit door de POWER schakelaar op OFF te zetten.
2 Verwijder de aansluitingsklep (pagea 11).
3 Verwijder de 2 schroeven aan de onderkant van de eenheid met een schroevendraaier.

4 Schuif het acheterpaneel om deze te openen en til deze op.

5 Verwijder de batterij.

6 Isoleer de aansluiting met tape.

Opmerkingen over de lithium-ionbatterij

• Houd de lithiumbatterij buiten het bereik van kinderen.
• Houd de batterij Niet vast met een metalen tang. Dit kan kortsluiting veroorzaken.

WAARSCHUWING

Bij oneigenlijk gebruik kan de batterij ontploffen.

Probeer Niet de batterij op te laden of te openen; werp ook een lege batterij nooit in het vuur.

Voor de Klanten in Nederland

Gooi de batterij Niet weg
maar lever deze in als Klein chemisch afval (KCA).

1) Dit apparaat bevat een vast ingebouwde batterij die nicht verrangen hoeft te worden tijdens de levensduur van het apparaat.
2) Raadpleeg uw leverancier indien de batterij toch verrangen moet worden. De batterij mag alleen verrangen worden door vakbekwaam seviceperoneel.
3) Gooi de batterij Niet weg maar lever deze in als Klein chemisch afval (KCA).
4) Lever het apparaat aan het einde van de levensduur in voor recycling, de batterij zal dan op correcte wijze verwiek worden.

Technische gegevens

Hoofdeenheid

Bedrijfstemperatuur: 5 - 45^

Voedingsvereisten: 5V glikkstroom (van meegeleverde netspanningsadapter)

Aansluitblok:

Houderaansluiting

DC IN 5V aansluiting

USB-aansluiting

Aansluiting voor externe GPS-antenna

Luidspreker: 2-weguidspreker

Stroomverbruik: Ongeveer 0,5 A

Afmetingen: Ongeveer 104,7× 87,5× 42,9mm (b× h× d)

Gewicht: Ongeveer 310g

Monitor

Systeem: transmissief LCD (liquid crystal display)

Besturingsystem: a-Si TFT Active Matrix System

Afmetingen: 3,5 inch (4:3)

70,1× 52,6,87,6mm (b× v,d)

Segment: 230.400 (960 × 240) punten

Houder

Bedrijfstemperatuur: 5 - 45^

Voedingsvereisten: 5.2 V gelijkstroom (van meegeleverde 12 V accuadapter (negatieve aarde))

Aansluitblok:

Aansluiting van het apparatusat

DC IN 5.2V aansluiting

TMC-antenneaansluiting (alleen NV-U70T/U50T)

Ontvangstfrequenie: 87,5 - 108,0 MHz

TMC-holder voor in de auto: NVA-CU3T

Houder voor in de auto: NVA-CU3

Installatiepakket voor in de auto:XA-49FM

Pakket met kaarten van Europa: NVD-DU3

(voor NV-U50T/U50)

Wijzigingen in ontwerp en technische gegevens voorbehonden zonder voorafgaande kennisgeving.

Er周岁loodvrij gesoldeerd.
- Er werden geen halogene brandvertragende producten gebruikt in de betreffende printplaat/printplaten.
- Gebruik van herlaadbare lithium ion batterijen.
- Het golfkarton besteht het product een optimale bescherming gegen schokken.
- Het karton werden bedrukt met inkt op basis van plantaardige olie vrij van vluchtige organische stoffen.
- Deze handleiding is gedrukt op 100% kringlooppapier met VOC (vluchtige organische verbinding)-vrijne inkt op basis van plantaardige oile.

Problemen oplossen

De onderstaande controliest kan u helpen bij het oplossen van problemen die zich met het apparaat hunnen voordoen.

Voordat u de onderstaande controliest doormeemt, moet u eerst de aanwijzingen voor aansluiting en gebruik controleren.

De bedieningspictogrammen op het display werken Niet.

De bediening kan langer duren wonneer een kaart worden weergegeven.

Het apparaat wordt Niet ingeschakeld.

Controlleroor vooraf of de POWER schakelaar rechtsonder op het apparaat in de ON positie staat.
Laad de ingebouwde batterij op.
Controller of het apparaat stevig is bevestigd aan de houder (pageina 9).

De ingebouwde batterij kan nicht worden opgeladen.

Controlleroor vooraf of de POWER schakelaarrechtsonder op het apparaat in de ON positie staat.
Als de netspanningsadapter worden gebruikt, moet u deze UIT het stopcontact halen en weeer opniew aansluiten.
De ingebouwde lithium-ionbatterij kan worden opgeladen bij temperaturenussen 5 - 45^ .De batterij mag Niet worden opgeladen als de temperatuur in het apparaat oploopt vanwege direct zonlicht, enzovoort. Dit is geen storing.

Het GPS-signaal kan nicht worden ontvangen.

• Het systemd kan geen GPS-signalen ontvangen omdat deze worden geblokkeerd.

Verplaats uw autoaar een locatie waar de signalen goed+kunnen worden ontvangen.

• De ontvangst van het GPS-sigmaal is zwak.

Controller de GPS-gegevens.
De optionele exter GPS-antenne VCA-41 is weltlich vereist voor een verwarmde ruit of een ruit die warmte reflecteert.

• Er befindt sich een obstakel vór de GPS-antenne.
  → Installeer het apparaat op een plaats waar het signaln良好 wordt onderbroken door de carrosserie van de auto, enzovoort. Zie "Locatie voor installmente" op pagina 5 voor meer informatie over de installmente van het apparaat.
• Het signaal worden wellicht nicht ontvangen als er een coating op de ruit is aangebracht. In dit geval moet u de optionele externe GPS-antenne VCA-41 gebruiken.

De positie van de auto op de kaart komt nicht overeen met de huidige weg.

De foulmarge van het signal van de GPS-satellieten is te groot. In het slechtste geval kan er sprake zichn van een maximale foulmarge van enkele honderden meters.

vervolg op volgende pagina

De stembegeleiding kan nicht worden gehoord.

Het volume is te laag.

Zet het volume hoger in het menu (pagea 17). Als het apparaat van stroom worden voorzien door de ingebouwde batterij, is het maximaal beschikbare volume 70% , zelfs als het volume hoger is ingesteld (80%) ,enzovoort).

Het beeld worden nicht normala weergegeven.

Bij hoge temperaturen worden het LCD-schemdonker en minder helder. Bij lage temperaturen kan nabeeldvoorting optreden bij het LCD-schemm.Dit maar geen storingen en het LCD-schemm werk teewe� normala wanner de temperatuur weer bennen het opgegeven bedrijsbereik komt.
- Het LCD-schem is donker of de kaartkleur is gewijzigd.

De functie voor de automatisch deimeter is wellicht geactiveerd onder de bijbehorende sensor (pageina 11) is bedekt door een hand, enzovoort.

Het apparatus opniew instellen

Als de navigatiesoftware vastloopt, start u het apparaat opnieuw op.

Druke reset toets in met een suntig voorwerp, zoals een balpen.

Als het probleem zich blijft voordoen, schakelt u de stroom uit door de POWER schakelaar op OFF te zetten. Schakel het apparaat na ongeveer 10 seconden wee in.

Opmerking

Als u de stroomvoorziening uitschakelt, kan het even duren voordat u GPS-signalen ontvangt wanner u de stroomvoorziening weer inschakelt.
