Type product	Draagbare navigatie-GPS
Merk	Sony
Model	NVU81T
Afmetingen (L × H × D)	134,4 × 79,1 × 44,0 mm (exclusief uitstekende delen)
Gewicht	Ongeveer 380 g
Scherm	4,3 inch TFT LCD-scherm (16:9), resolutie 480 × 272 pixels
Voeding	5 V gelijkstroom (netadapter of auto-adapter)
Ingebouwde batterij	Oplaadbare lithium-ion, gebruiksduur tot 3 uur 30, opladen in 2 uur 30 (stand-by) of 4 uur 30 (ingeschakeld)
GPS-ontvanger	Ingebouwd, satellietontvangst
Navigatiefuncties	Adresinvoer, POI-zoekopdracht, gesproken aanwijzingen, 2D/3D-scherm, gebarenbediening
Verkeersinformatie	Ingebouwde TMC
Geheugenondersteuning	Sleuf voor Memory Stick Duo (tot 4 GB, alleen lezen)
Connectiviteit	USB-poort, optionele externe GPS-antenne-aansluiting
Meegeleverde accessoires	Netadapter, auto-adapter, zuignapbeugel, USB-kabel, cd-rom met software
Onderhoud	Reinig de zuignap met water, vervang de zekering
Voorzorgsmaatregelen	Veilige installatie, mag het zicht van de bestuurder niet belemmeren, niet in de buurt van een airbag installeren
Bedrijfstemperatuur	5 tot 45 °C

Veelgestelde vragen - NVU81T SONY

Hoe reset ik mijn Sony NVU81T?

Gebruik een puntig voorwerp (balpen) om op de RESET-knop aan de achterkant van het apparaat te drukken. Als het probleem aanhoudt, schuif dan de POWER-schakelaar naar OFF, wacht 10 seconden en zet hem weer op ON.

Hoe reinig ik de zuignap van de houder?

Maak eerst de zuignap los van het dockingstation. Reinig deze met schoon water, zonder reinigingsmiddel. Laat het volledig aan de lucht drogen voordat u het weer plaatst.

Wat te doen als de GPS geen signaal ontvangt?

Zorg ervoor dat u zich op een open plek bevindt zonder obstakels (tunnels, hoge gebouwen). Wacht ongeveer 20 minuten na de eerste installatie. Als het probleem aanhoudt, controleer dan of de antenne niet wordt geblokkeerd of gebruik een optionele externe GPS-antenne.

Hoe laad ik de batterij van mijn GPS op?

Sluit de meegeleverde netadapter of auto-adapter aan op het apparaat. Het opladen duurt ongeveer 2 uur 30 in stand-by of 4 uur 30 wanneer het apparaat is ingeschakeld. De temperatuur moet tussen 5 en 45 °C liggen.

Hoe stel ik mijn huis in als bestemming?

Selecteer in het hoofdmenu Navigatie en vervolgens Naar huis. Als u uw huis nog niet hebt geregistreerd, ga naar Instellingen en voer uw adres in tijdens de eerste configuratie.

Kan ik een Memory Stick-geheugenkaart gebruiken met deze GPS?

Ja, u kunt een Memory Stick Duo (tot 4 GB) in de daarvoor bestemde sleuf steken. Het apparaat kan echter alleen gegevens lezen (niet schrijven of formatteren). De standaard Memory Stick is niet compatibel.

Hoe kan ik de kaarten of software bijwerken?

Sluit de GPS aan op een computer via de USB-kabel nadat u de meegeleverde pc-verbindingssoftware (ActiveSync) hebt geïnstalleerd. Gebruik de cd-rom om toegang te krijgen tot de Sony-ondersteuningssite of de taalassistent voor updates.

Gesproken aanwijzingen werken niet, wat te doen?

Controleer de volumeninstelling door op het luidsprekerpictogram op het scherm te tikken. Verhoog het volume. Als het apparaat op batterij werkt, kan het volume iets lager zijn. Zorg ervoor dat de stille modus niet is ingeschakeld.

Hoe schakel ik naar de demonstratiemodus?

Ga naar het hoofdmenu: Meer... > Instellingen > Basisinstellingen > Demonstratiemodus. Schakel deze optie in of uit naar wens.

Wat te doen als het scherm donker of abnormaal is?

Het scherm kan donker worden bij warm of koud weer. Dit is normaal en wordt weer normaal bij de juiste temperatuur. Als de lichtsensor wordt bedekt (door een hand), kan het scherm automatisch donker worden. Als het probleem aanhoudt, reset dan het apparaat.

GEBRUIKSAANWIJZING NVU81T SONY

Beknopte handleiding

NL

Hoe moet u deze handleiding gebruiken

Wanneer u deze handleiding leest, moet u de illustratie met het overzicht van de bedieningselementen (op de achterkant van deze pagina) bij de hand houden.

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Accessoires waarop dit van toepassing is: Accuadapter/Netspanningsadapter

Let op

IN GEEN GEVAL IS SONY AANSPRAKELIJK VOOR ENIGE INCIDENTELE OF INDIRECTE SCHADE OF GEVOLGSCHADE OF ANDERE SCHADE, INCLUSIEF, MAAR NIET BEPERKT TOT, WINSTDERVING, OMZETVERLIES, GEGEVENSVERLIES, HET NIET KUNNEN GEBRUIKEN VAN HET PRODUCT OF ENIGE BIJBEHORENDE APPARATEN, DOWNTIME EN TIJD VAN DE KOPER IN RELATIE TOT OF ALS GEVOLG VAN HET GEBRUIK VAN DIT PRODUCT, DE HARDWARE EN/OF DE SOFTWARE.

Hierbij verklaart Sony Corp. dat deze NV-U81T/U80 in overeenstemming zijn met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.

Nadere informatie kunt u vinden op: http://www.compliance.sony.de/

Inhoudsopgave

Waarschuwing ....5

Bedieningselementen. . . . . . . . . . . . . . . . . 8

Het apparaat inschakelen. . . . . . . . . . . . 9

De eerste instellingen opgeven . . . . 10

GPS-signalen ontvangen .....10

Algemene handelingen 11

Menubewerkingen .....11

Gesture Command-bediening (bediening door middel van gebaren) ....12

Bewerkingen met het toetsenbord . . .13

Routes zoeken 14

De bestemming instellen en de begeleiding starten ....14

De bestemming op andere manieren instellen....16

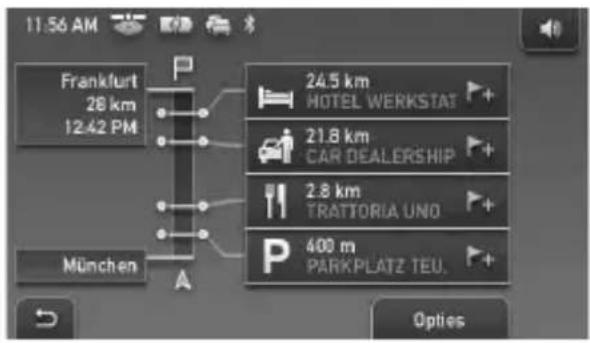

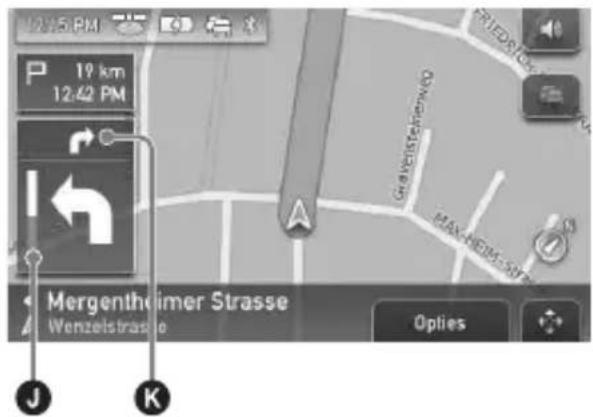

Begeleidingsschermen. . . . . . . . . . . . . . 17

Systeeminstellingen 21

De bijgeleverde software gebruiken 22

Inhoud 22

Aansluiten op de computer ..... 23

Aanvullende informatie 24

Voorzorgsmaatregelen 24

De "Memory Stick" 24

Typen "Memory Stick Duo" die te gebruiken zijn met dit systeem 24

Opmerking over het LCD-scherm 26

Onderhoud 27

De zuignap reinigen. 27

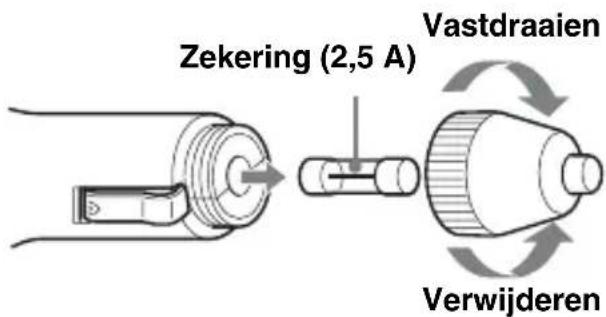

Zekeringen vervangen ..... 27

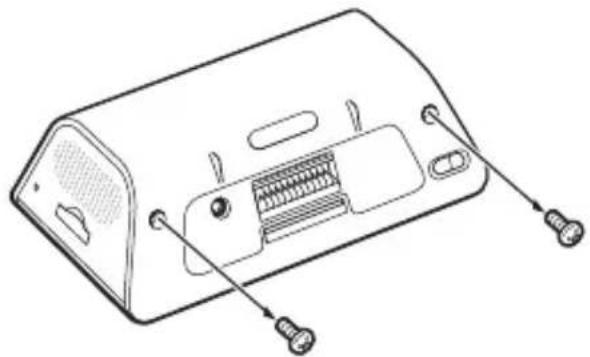

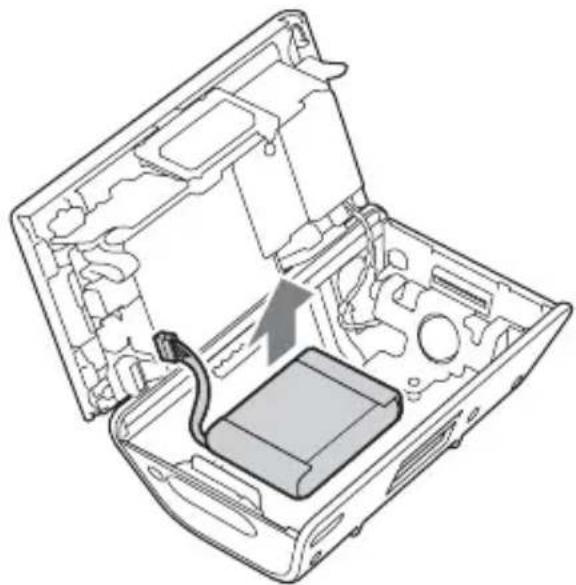

Opmerkingen over het weggooien van het apparaat .... 28

Het apparaat opnieuw instellen .... 34

Informatie over deze handleiding

• Deze Beknopte handleiding bevat instructies voor algemene handelingen. Raadpleeg de PDF-handleiding op de bijgeleverde cd met toepassing voor meer informatie. Raadpleeg de bijgeleverde installatiehandleiding "Read This First" voor meer informatie over de installatie en verbindingen.
• De inhoud van deze handleiding is bedoeld voor gebruikers met kennis van het besturingssysteem Microsoft® Windows®. Raadpleeg de handleiding bij de computer voor meer informatie over de werking van de computer.
• Illustraties in deze handleiding kunnen afwijken van het apparaat.
• Voordat u met dit systeem aan de slag gaat, dient u deze handleiding en de installatiehandleiding "Read This First" grondig door te nemen.
• Bewaar deze handleiding en de bijgeleverde installatiehandleiding "Read This First", zodat u deze later weer kunt raadplegen.

Waarschuwing

LEES DEZE HANDLEIDING EN DE BIJGELEVERDE INSTALLATIEHANDLEIDING "READ THIS FIRST" VOLLEDIG DOOR VOORDAT U HET PERSONAL NAVIGATION SYSTEM INSTALLEERT OF BEDIENT. EEN ONJUISTE INSTALLATIE VAN DIT APPARAAT KAN ONGELUKKEN, LETSEL OF DE DOOD TOT GEVOLG HEBBEN.

Veiligheid

• Neem de volgende maatregelen in acht:
• installeer het apparaat op een veilige plaats waar het zicht van de chauffeur niet wordt belemmerd.
• installeer het apparaat niet boven een airbag.
• plaats de kabels en de houder dusdanig dat ze het rijden niet bemoeilijken.
  – bevestig het apparaat op de juiste manier in de houder, zodat het er niet uit kan vallen.
  – reinig het oppervlak van de zuignap en het oppervlak waarop u het apparaat wilt bevestigen, voordat u het apparaat daadwerkelijk bevestigt. Controleer tevens na de installatie of de zuignap stevig op de ruit is bevestigd, zodat apparaat en houder niet kunnen vallen.
  – reinig het oppervlak op het dashboard voordat u het bijgeleverde vel gebruikt.

Wanneer u zich niet aan deze voorzorgsmaatregelen houdt, kan dit onveilige situaties tot gevolg hebben.
- Oefen geen grote druk uit op het apparaat of de houder, omdat ze dan kunnen vallen.
- Houd u aan de verkeersregels, -wetten en -bepalingen.
- Kijk niet voortdurend op het apparaat tijdens het autorijden. Dit is gevaarlijk en kan verkeersongelukken veroorzaken.
- Als u het navigatiesysteem tijdens het rijden wilt bedienen, moet u de auto eerst op een veilige plaats stoppen.
• Pas het apparaat niet aan.
- Demonteer het apparaat niet, behalve als u het apparaat weggooit.
- Gebruik het navigatiesysteem niet wanneer het is afgedekt of geblokkeerd.

Wanneer u het apparaat binnenshuis gebruikt

Gebruik dit product in de buurt van een stopcontact. Zo kunt u de stekker onmiddellijk uit het stopcontact halen en het apparaat uitschakelen als er een probleem optreedt tijdens het gebruik van het apparaat. Gebruik de netspanningsadapter niet in een beperkte ruimte, zoals tussen een muur en het meubilair.

vervolg op volgende pagina →

Informatie over het gebruik

• Plaats geen vreemde voorwerpen in de houderaansluiting (9) van het apparaat. Dit kan storingen veroorzaken.
• Druk op I/④ om het apparaat uit te schakelen, haal het apparaat uit de houder en koppel de accuadapter los, anders kan de autoaccu leeglopen. Houd rekening met de volgende punten. Als de aanstekeraansluiting van de auto niet is aangesloten op de ACC-positie van het contactslot, wordt er nog steeds stroom geleverd aan de ingebouwde batterij, zelfs als u het contact uitschakelt.
• Sluit geen andere accessoires (accuadapter, netspanningsadapter, enzovoort) dan de bijgeleverde of optionele accessoires aan.
• Stel het apparaat niet bloot aan water of vuur. Dit kan storing veroorzaken.
• Haal het apparaat uit de auto als u uit de auto stapt om te voorkomen dat het apparaat wordt gestolen of dat het apparaat wordt beschadigd door hoge temperaturen in de auto.
• De ingebouwde batterij kan niet worden opgeladen bij temperaturen buiten het bereik van 5 – 45 °C.
• Laat het apparaat niet achter bij hoge omgevingstemperaturen. De capaciteit van de ingebouwde batterij kan hierdoor verslechteren of de ingebouwde batterij kan niet meer worden opgeladen.

GPS

GPS-satellieten (Global Positioning System) zenden continu signalen uit ten behoeve van positiebepaling op aarde. Als deze signalen door een GPS-antenne worden ontvangen, kunnen gebruikers worden geïnformeerd over hun positie (breedtegraad, lengtegraad en hoogte). Voor een tweedimensionale positiebepaling (breedtegraad en lengtegraad) is informatie nodig van 3 satellieten. Voor een driedimensionale positiebepaling (breedtegraad, lengtegraad en hoogte) zijn 4 satellieten nodig. Aangezien GPS-satellieten worden beheerd door het Amerikaanse ministerie van defensie, moet er rekening worden gehouden met een bewust aangebrachte foutmarge van een aantal meter tot 10 meter. Hierdoor kan het GPS-navigatiesysteem, afhankelijk van de omstandigheden, een fout maken van tussen de 10 meter en rond de 200 meter. Aangezien de GPS-informatie afkomstig is van satellietsignalen, kan het onder de volgende omstandigheden moeilijk of onmogelijk zijn om de informatie te verkrijgen:

• In tunnels of parkeergarages

• Tussen hoge gebouwen

- Tussen hoge bomen met een dicht bladerdak

Na de installatie parkeert u de auto maximaal 20 minuten op een veilige, open plek (zonder hoge gebouwen, enzovoort) zodat de GPS-signalen kunnen worden ontvangen voordat u het navigatiesysteem gebruikt.

Opmerking

Het duurt even voordat een GPS-signaal wordt ontvangen als u het apparaat op ON zet nadat u de stroomvoorziening op OFF hebt gezet, nadat de ingebouwde batterij volledig is ontladen of nadat u het apparaat opnieuw hebt ingesteld.

Het positiebepalingssysteem

Het systeem bezit een functie waarmee de huidige positie van de auto correct kan worden weergegeven, zelfs op plaatsen waar het GPS-signaal tijdelijk wordt onderbroken of verstoord, zoals onder een viaduct. Ga als volgt te werk om deze functie te activeren.

• Bevestig het apparaat in de houder.
  – Rijd korte tijd rond in een gebied waar het GPS-signaal goed wordt ontvangen.

Nadat u een tijdje hebt rondgereden met het apparaat ingeschakeld, is het positiebepalingssysteem klaar voor gebruik.

vervolg op volgende pagina →

Opmerkingen

• De nauwkeurigheid van deze functie kan afnemen als het apparaat is geïnstalleerd naast een verwarmde of warmtereflecterende voorruit. In dat geval gebruikt u de optionele externe GPS-antenne.
• Afhankelijk van de omstandigheden wordt de huidige positie of beweging van de auto niet nauwkeurig weergegeven. Dit wordt echter gecorrigeerd zodra de ontvangst van het GPS-signaal wordt hervat.
• Deze functie is alleen beschikbaar tijdens de routebegeleiding.

Software

Lees de "LICENTIEOVEREENKOMST VOOR DE EINDGEBRUIKER" aandachtig door vóór gebruik.

Bedieningselementen

Houd de illustraties op de flap bij de hand terwijl u de onderstaande uitleg leest.

Zie de aangegeven pagina's voor meer informatie.

1 Schermtoetsen 17
2 Display/aanraakscherm
3 CHG-aanduiding (batterij opladen)
Brandt rood tijdens het opladen.

4 I/⏻ (aan/wachtstand) toets 9
Het apparaat in-/uitschakelen.

5 RESET-toets 34

6 Luidspreker

Hiermee worden stembegeleiding en waarschuwingen uitgevoerd.

7 Sleuf voor Memory Stick Duo

Voor het plaatsen van een "Memory Stick Duo" voor functie-uitbreiding.

8 Aansluiting voor externe GPS-antenne

Voor het aansluiten van de optionele externe GPS-antenne VCA-41 op de houder.

9 Houderaansluiting

10 POWER-schakelaar 9, 34

De stroomvoorziening in-/uitschakelen.

11 Sensor voor automatische dimmer

Deze sensor past de helderheid van het scherm automatisch aan op basis van de helderheid van de omgeving.

12 Aansluitingsklep

Opmerking

Als u de aansluitingsklep per ongeluk lostrekt, gebruikt u een puntig voorwerp om deze weer terug te duwen.

13USB-aansluiting 23

Hierop kan een computer worden aangesloten met de USB-kabel.

14 DC IN 5V-aansluiting

Hierop kan de netspanningsadapter worden aangesloten.

A Microfoon (alleen voor modellen met ingebouwde draadloze BLUETOOTH-technologie)

Telefoneren via de BLUETOOTH-functie. Raadpleeg voor meer informatie de bijgeleverde "BLUETOOTH Handsfree-handleiding".

Het apparaat inschakelen

Controleer eerst of de POWER- schakelaar linksonder op het apparaat in de ON-positie staat (pagina 9).

Druk op I/ ^1 (4).

Het scherm wordt als volgt weergegeven.

Tijdens de routebegeleiding wordt het kaartscherm weergegeven.

In de andere gevallen wordt het hoofdmenu weergegeven.

Het apparaat uitschakelen

Druk op I/ ^1 (4).

Het apparaat schakelt over naar de wachtstand om het stroomverbruik te besparen.

Opmerkingen

• Schakel de stroomvoorziening niet uit, behalve wanneer het apparaat langer dan 3 maanden niet wordt gebruikt.
• Als u de stroomvoorziening uitschakelt, kan het even duren voordat u GPS-signalen ontvangt wanneer u de stroomvoorziening weer inschakelt.
• Verwijder het apparaat uit de houder en koppel de accuadapter los wanneer u het apparaat niet gebruikt. Hiermee voorkomt u dat de accu leegloopt.

De eerste instellingen opgeven

De volgende functies kunt u instellen met de configuratiewizard voor het opstarten.

-Taal
- Afstandnotatie
- Helderheid
- Tijdnotatie
- Invoermethode voor adres
- Thuisadres
- Telefoonnummer thuis (alleen BLUETOOTH-modellen, zoals de NV-U80)

Volg de instructies op het scherm om de installatie uit te voeren.

Deze instellingen kunnen op elk gewenst moment worden gewijzigd in het instellingenmenu (pagina 21).

Opmerking

De huidige tijdsinstelling (inclusief de tijdzone van de huidige regio en zomertijd/standaardtijd) wordt automatisch ingesteld nadat de GPS-signalen correct zijn ontvangen.

GPS-signalen ontvangen

Na de eerste instellingen parkeert u de auto ongeveer 20 minuten op een veilige, open plek (zonder hoge gebouwen, enzovoort) voordat u het navigatiesysteem gebruikt, zodat de GPS-signalen kunnen worden ontvangen. Het systeem heeft signalen van ten minste 3 GPS-satellieten nodig om de huidige positie van de auto correct te kunnen berekenen.

Aanduiding voor de GPS-status*

* Het pictogram geeft de ontvangst van het GPS-signaal weer. De aanduiding gaat rood branden als het signaal niet kan worden ontvangen.

Algemene handelingen

Algemene procedures voor het bedienen van het systeem worden uitgelegd.

Algemene handelingen kunt u uitvoeren op het aanraakscherm. Druk voorzichtig met uw vinger op de weergegeven pictogrammen.

Opmerking

Druk niet te hard op het display en raak het display niet aan met een scherp voorwerp, zoals een pen, enzovoort.

Menubewerkingen

Het hoofdmenu wordt weergegeven wanneer u het apparaat inschakelt door op I/⏻ te drukken (behalve tijdens de routebegeleiding, wanneer de kaart wordt weergegeven).

Als u het hoofdmenu wilt weergeven vanuit het kaartscherm, raakt u de kaart aan.

Als u wilt terugkeren naar het hoofdmenu vanuit een willekeurige menuweergave, raakt u "VOICE/POS" aan en raakt u vervolgens de kaart aan.

U kunt items in het menu als volgt instellen.

1 Geef het hoofdmenu weer.
2 Raak "Meer..." aan.
3 Raak "Instellingen" aan.

De lijst met instellingscategorieën wordt weergegeven.

vervolg op volgende pagina →

4 Raak de gewenste categorie aan.

De lijst met instellingen in de geselecteerde categorie wordt weergegeven.

Voorbeeld: de

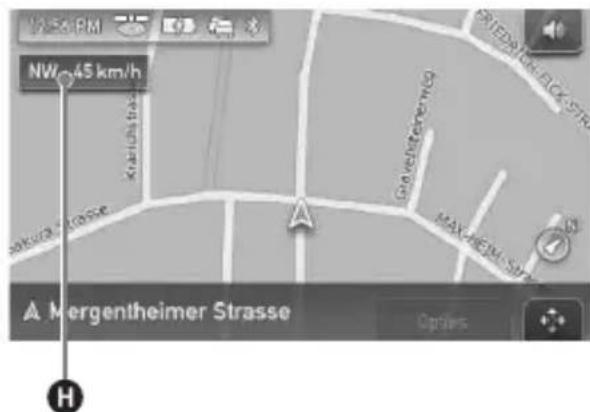

standaardkaartweergave selecteren Raak "Basisinstellingen" →

"Navigatieweergave" → "2D" of "3D" aan.

Tijdens menubewerkingen:

Als u wilt terugkeren naar het vorige scherm, raakt u of aan

Raak "VOICE/POS" aan om de menuselectie te annuleren (de huidige positie van de auto wordt weergegeven).

Opmerking

De items in het menu en de wijze van instellen kunnen per geselecteerd menu-item verschillen.

Gesture Command- bediening (bediening door middel van gebaren)

In kaartschermen (behalve in de stand voor bladeren in de kaart) kunt u eenvoudig veelgebruikte bewerkingen uitvoeren door met uw vinger over het scherm te bewegen.

Dit wordt Gesture Command-bediening (bediening door middel van gebaren) genoemd.

Actie Gebaar

Navigeren naar uw thuisadres	een dakje.
Navigeren naar de dichtstbijzijnde POI die is opgeslagen in Snelkoppelingen*	Snelkoppeling 1horizontale lijn (van links naar rechts).
	Snelkoppeling 2verticale lijn (omlaag).
	Snelkoppeling 3horizontale lijn (van rechts naar links).
Naar huis bellen (alleen BLUETOOTH-modellen, zoals de NV-U80)	teken een "V".

* Zie pagina 16 en 21 voor meer informatie over Snelkoppelingen.

Bewerkingen met het toetsenbord

Het toetsenbord wordt weergegeven wanneer u tekst moet invoeren. U hoeft tekens alleen in hoofdletters in te voeren, de tekens worden automatisch omgezet naar de juiste tekens. U kunt, indien nodig, speciale tekens invoeren.

Toetsenbordscherm

Mogelijkheden/invoerveld

* De lijst met mogelijkheden wordt automatisch weergegeven naarmate het aantal mogelijkheden afneemt terwijl u tekens invoert.
Actie Handeling

Een letter invoeren	Raak de toets met het gewenste teken aan.
Een speciaal teken invoeren	Raak "ÄÄÄ" aan om te schakelen naar het toetsenbord met speciale tekens, raak het gewenste teken aan en vervolgens "ABC" om terug te gaan.
Een cijfer invoeren	Raak "123" aan om te schakelen naar het cijfertoetsenbord, raak de gewenste cijfertoets aan en vervolgens "ABC" om terug te gaan.
Een spatie invoeren
Een teken verwijderen
De lijst met mogelijkheden weergeven*	Raak "List" aan.

Routes zoeken

Het systeem zoekt automatisch naar routes nadat u de bestemming hebt ingesteld.

Controleer voordat u begint of er voldoende GPS-signalen worden ontvangen voor de navigatie (pagina 10).

De bestemming instellen en de begeleiding starten

Hier wordt de procedure voor het zoeken naar de route en het starten van de routebegeleiding uitgelegd. In het volgende voorbeeld wordt uitgelegd hoe u in het onderstaande geval de bestemming op adres instelt (geconfigureerd in de configuratiewizard voor het opstarten of het instellingenmenu).

– Geselecteerde invoermethode voor adres: "Stapsgewijze invoer"

Zie "De bestemming op andere manieren instellen" op pagina 16 voor meer informatie over andere manieren waarop de bestemming kan worden ingesteld.

Voor uw veiligheid parkeert u de auto op een veilige plek en moet u de bestemmingsinformatie invoeren voordat u gaat rijden.

1 Geef het hoofdmenu weer.

Raak de kaart in het kaartscherm aan.

Raak in de menuweergave "VOICE/POS" aan en raak vervolgens de kaart aan.

3 Selecteer "Adres invoeren" en voer de adresgegevens in.

Voer de items in de onderstaande volgorde in en raak of de mogelijkheid in de lijst aan om verder te gaan.

Zie "Bewerkingen met het toetsenbord" op pagina 13 voor meer informatie over het invoeren van tekens.

①"Land"
②"Plaats/postcode"

Als de bestemming kan worden bepaald aan de hand van de geselecteerde postcode*1, wordt het bevestigingsbericht voor het adres weergegeven. Selecteer "Route berekenen".

③"Straat/bestemming"
④ "Huisnummer" of "Dwarsstraat"* 2

Het bevestigingsbericht voor het adres wordt weergegeven.

*1 Alleen beschikbaar in het Verenigd Koninkrijk en Nederland.
*2 Alleen beschikbaar als deze in de geselecteerde straat voorkomt.

4 Selecteer "Route berekenen".

Het kaartscherm wordt weergegeven, de route wordt berekend en de routebegeleiding wordt gestart.

vervolg op volgende pagina →

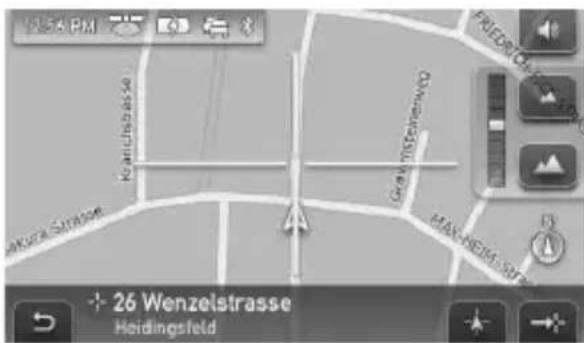

De bestemming aanpassen

U kunt wisselen tussen het bevestigingsbericht voor het adres en de stand voor het bladeren in de kaart om de bestemming aan te passen.

1 Raak aan om te schakelen naar de stand voor het bladeren in de kaart.
2 Versleep het scherm om de bestemming aan te passen.
3 Raak aan om het menu voor het bladeren in de kaart weer te geven.
4 Selecteer "Daarheen navigeren" om de routebegeleiding te starten.

Zie "Stand voor het bladeren in de kaart" op pagina 20 voor meer informatie over bewerkingen in de stand voor het bladeren in de kaart.

De bestemming op andere manieren instellen

Op de volgende manieren kunt u ook de bestemming instellen en routes zoeken. Selecteer in het hoofdmenu de items in de onderstaande volgorde en selecteer vervolgens (indien nodig) "Route berekenen".

Raadpleeg de bijgeleverde PDF- handleiding voor meer informatie.

In de omgeving

Routes naar POI's, zoals restaurants en hotels, zoeken in de buurt van de auto. Selecteer "In de omgeving" en selecteer vervolgens een van de volgende opties.

Routes zoeken naar de dichtstbijzijnde POI van de categorie die is opgeslagen in Snelkoppelingen. Categorieën in Snelkoppelingen kunnen worden aangepast in het instelmenu (pagina 21).

"Zoeken op naam"

Geef rechtstreeks de naam van de POI op.

"Zoeken op categorie"

Selecteer de gewenste POI-categorie in de lijst.

Naar huis

Routes zoeken naar uw thuisadres als u dit hebt geregistreerd.

Navigeren

U kunt de bestemming op de volgende manieren instellen.

"Adresboek"

Routes zoeken naar een opgeslagen bestemming.

"Laatste bestemmingen"

Routes zoeken naar bestemmingen die onlangs zijn gezocht.

"Navigeren" → "Laatste bestemmingen"

"In het hele land"

Routes zoeken naar POI's, zoals vliegvelden, enzovoort, binnen het opgegeven land.

"Navigeren" → "In het hele land"

"In een plaats"

Routes naar POI's, zoals restaurants en hotels, zoeken binnen de opgegeven stad.

"Navigeren" → "In een plaats"

Begeleidingsschermen

Is de route eenmaal berekend, dan wordt u aan de hand van beeld en geluid naar de bestemming begeleid.

Informatie over het menu van de kaart

①Een kaartweergave selecteren (Kaart, DR of Kaart+DR).

Zie "Scherm met dynamische route-informatie (DR)" op pagina 19 voor meer informatie over DR.

vervolg op volgende pagina →

② Tijdens de routebegeleiding: De volgende instructie van de stembegeleiding beluisteren. In de stand voor het bladeren in de kaart: Schakelen naar de huidige positie van de auto.

③ Gedetailleerde TMC-informatie weergeven.*

④Het volume van de stembegeleiding aanpassen.

⑤Het menu met opties weergeven.

⑥ Schakelen naar de stand voor het bladeren in de kaart.

* Wanneer u de bijgeleverde (of optionele) TMC-houder gebruikt, wordt dit alleen weergegeven wanneer er opstoppingen plaatsvinden op de gevonden route.

2D-kaart

Rechtdoor rijden (tijdens de routebegeleiding)

Rechtdoor rijden (in andere gevallen)

In de buurt van een kruispunt

In de buurt van een kruispunt (dichterbij)

Aanduidingen Huidige tijd/GPS-status/ batterijstatus/TMC-status/ BLUETOOTH-status Raadpleeg de bijgeleverde PDF- handleiding voor meer informatie.

B Afstand tot bestemming/geschatte aankomsttijd

© Afstand tot volgende afslag
D Huidige straatnaam
EVolgende straatnaam
F Huidige positie
G Aanduiding van noorden
Huidige richting/huidige snelheid
①Instructies voor volgende afslag
J Balkaanduiding van afstand tot volgende afslag
KInstructies na volgende afslag

3D-kaart

U kunt de 3D-kaart instellen in het instelmenu (pagina 21).

Scherm met dynamische route-informatie (DR)

In dit scherm wordt de afstand tot de bestemming, POI-informatie, enzovoort weergegeven.

Raadpleeg de bijgeleverde PDF- handleiding voor meer informatie.

vervolg op volgende pagina →

Routescherm

U kunt de volledige route naar de bestemming weergeven.

Selecteer "Opties" → "Route weergeven" om weer te geven.

Stand voor het bladeren in de kaart

U kunt vanuit het kaartscherm overschakelen naar de stand voor het bladeren in de kaart door aan te raken, ongeacht of de routebegeleiding is ingeschakeld of niet. In de stand voor het bladeren in de kaart wordt een dradenkruis op de kaart weergegeven en kunt u het scherm verslepen om te bladeren in te kaart.

Raak / aan om de schaal van de kaart aan te passen.

Plaats het midden van het dradenkruis op het gewenste punt en raak vervolgens - aan om het menu voor het bladeren in de kaart weer te geven, waarin u het punt als bestemming kunt instellen, enzovoort.

Raak -nan om te schakelen van de stand voor het bladeren in de kaart naar het scherm met de huidige positie van de auto.

Systeeminstellingen

Verschillende instellingen met betrekking tot het systeem en het geheugen kunnen worden gewijzigd. Selecteer in het hoofdscherm "Meer..."

→ "Instellingen" → de gewenste categorie → de gewenste instelling.

Ter illustratie worden hieronder verschillende representatieve instellingen uit elke categorie beschreven.

Raadpleeg de bijgeleverde PDF- handleiding voor meer informatie.

Basisinstellingen

Navigatieweergave (de standaardkaartweergave selecteren (2D of 3D)), Afstand/aankomsttijd tot bestemming weergeven (de afstand tot de bestemming en de aankomsttijd weergeven/verbergen), enzovoort.

Actuele kaart

Huidige kaart (een kaart selecteren die is opgeslagen in het apparaat).

POI's

POI's weergeven (de POI's weergeven/verbergen), Snelkoppeling 1 - 3 (3 veelgebruikte POI-categorieën opslaan, die kunnen worden gebruikt als snelkoppelingen bij het instellen van de bestemming).

Routeprofiel

Type route (de gewenste zoekoptie voor de route selecteren), Snelwegen (autowegen/snelwegen toestaan/ vermijden/uitsluiten), enzovoort.

Opmerking

Waarschuwingen met betrekking tot de kaartinformatie zijn niet altijd correct vanwege wegwerkzaamheden, enzovoort. Verkeerssituaties en verkeersregels hebben per definitie voorrang op de informatie die door het navigatiesysteem wordt verstrekt.

De bijgeleverde software gebruiken

De belangrijkste functies van de software op de bijgeleverde CD-ROM worden hieronder beschreven.

Als u de CD-ROM in uw computer plaatst, wordt het scherm automatisch weergegeven. Volg de instructies op het scherm.

Systeemvereisten

• Besturingssysteem: Windows 2000/XP
  • CD-ROM-/DVD-ROM-station
• USB-poort
• Processor met minimale snelheid van 150 MHz

Inhoud

PC-verbindingssoftware installeren

Verbindingssoftware voor de computer (ActiveSync) kan worden geïnstalleerd.

Taalwizard

Taalgegevens voor weergave op het scherm en de stembegeleiding kunnen aan het apparaat worden toegevoegd en onnodige taalgegevens kunnen van het apparaat worden verwijderd.

Handboek lezen

U kunt de PDF-handleiding lezen waarin u meer informatie over de beschikbare bewerkingen kunt vinden.

Support

Eenvoudige toegang tot de Sony-ondersteuningssite voor navigatie is beschikbaar.

Ga naar deze site voor technische ondersteuning, zoals software-updates, veelgestelde vragen, enzovoort.

Aansluiten op de computer

Installeer de PC-verbindingssoftware (ActiveSync) op de computer, voordat u het apparaat aansluit op de computer.

1 Sluit het apparaat met de netspanningsadapter en de netspanningskabel aan op een stopcontact.

2 Sluit het apparaat met de USB-kabel aan op de computer.

Sluit de kleine stekker van de USB-kabel aan op de USB-aansluiting van het apparaat en sluit de grote stekker aan op een USB-poort van de computer.

Opmerkingen over gegevensoverdracht

- Wanneer u het apparaat aansluit op de computer, moet u het rechtstreeks op de computer aansluiten. Het apparaat werkt wellicht niet correct als het wordt aangesloten via een USB-hub.

- Voer tijdens de overdracht de volgende handelingen niet uit:

• De USB-kabel of de netspanningsadapter loskoppelen.
• De stroomvoorziening van het apparaat uitschakelen, de wachtstand van het apparaat activeren of het apparaat opnieuw instellen.
• De computer uitschakelen, de wachtstand van de computer activeren of de computer opnieuw opstarten.

Als u de overdracht halverwege wilt annuleren, klikt u op knop voor annuleren in het scherm op de computer.

Aanvullende informatie

Voorzorgsmaatregelen

Wanneer uw auto in de volle zon heeft gestaan, moet u eerst het apparaat laten afkoelen voordat u het gaat gebruiken.

Condensvorming

Op een regenachtige dag of in een zeer vochtige omgeving kan vocht condenseren in het apparaat. In dat geval kan de werking van het apparaat worden verstoord. Schuif in dergelijke gevallen de POWER-schakelaar linksonder op het apparaat in de OFF-positie en wacht ongeveer een uur tot het vocht is verdampt.

De "Memory Stick"

"Memory Stick" is een IC-opnamemedium met een klein formaat en een grote capaciteit. Dit medium is niet alleen ontworpen voor het uitwisselen/delen van digitale gegevens tussen producten die geschikt zijn voor "Memory Stick", maar dient ook als een extern opslagmedium dat u kunt plaatsen en verwijderen en waarop u gegevens kunt opslaan.

Typen "Memory Stick Duo" die te gebruiken zijn met dit systeem

Met dit systeem kunt u de volgende typen "Memory Stick Duo" gebruiken.*

• Memory Stick Duo (niet geschikt voor MagicGate)
• MagicGate Memory Stick Duo
  • Memory Stick PRO Duo

* Het is gebleken dat dit systeem functioneert met een "Memory Stick Duo" met een capaciteit van 4 GB of minder. We bieden echter geen garantie voor het functioneren van alle "Memory Stick Duo"-media.

Opmerkingen

• Dit systeem biedt alleen ondersteuning voor het lezen van gegevens op een "Memory Stick Duo". U kunt hiermee geen formatteer- of schrijfbewerkingen op de "Memory Stick Duo" uitvoeren.
• Dit systeem ondersteunt geen parallelle gegevensoverdracht met hoge snelheid.
• Wanneer u een "Memory Stick Duo" formatteert, worden alle gegevens gewist. Controleer de inhoud voordat u begint met formatteren, om te voorkomen dat belangrijke gegevens per ongeluk worden gewist.
• Als u een "Memory Stick Duo" wilt formatteren, gebruikt u een toepassing voor formatteren die compatibel is met de "Memory Stick Duo". Gebruik niet de functie voor formatteren van Windows Verkenner wanneer u de "Memory Stick Duo" wilt formatteren.
• Een "Memory Stick" met standaardformaat kan niet worden gebruikt met dit systeem.
• Wanneer u een "Memory Stick Duo" gebruikt, moet u ervoor zorgen dat deze op de juiste manier wordt geplaatst. Door onjuist gebruik kunnen problemen optreden in het systeem.
• Plaats de "Memory Stick Duo" buiten het bereik van kleine kinderen om te voorkomen dat deze de "Memory Stick Duo" per ongeluk inslikken.
• Verwijder de "Memory Stick Duo" niet uit het systeem wanneer het systeem bezig is met het lezen van gegevens.

- In de volgende gevallen kunnen gegevens worden beschadigd:

- "Memory Stick Duo" wordt verwijderd of het systeem wordt uitgeschakeld tijdens het lezen.

- "Memory Stick Duo" wordt gebruikt op een locatie waar deze wordt blootgesteld aan statische elektriciteit of elektrische storing.

- U wordt aangeraden een reservekopie op te slaan van belangrijke gegevens.

- Laat niet de "Memory Stick Duo" niet vallen, buig deze niet en stel deze niet bloot aan schokken.

- Demonteer de "Memory Stick Duo" niet en pas deze niet aan.

- Zorg ervoor dat de "Memory Stick Duo" niet nat wordt.

- Gebruik of bewaar de "Memory Stick Duo" niet op een locatie die wordt blootgesteld aan het volgende:

• Extreem hoge temperaturen, zoals in een auto die is geparkeerd in de zon
• Direct zonlicht

– Hoge vochtigheid of plaatsen met corrosieve stoffen

vervolg op volgende pagina →

• Raak de "Memory Stick Duo"-aansluiting niet aan met uw vingers of metalen voorwerpen.
• U kunt geen gegevens opnemen, bewerken of verwijderen als u het wispreventienokje hebt ingesteld op LOCK.
• Gebruik een voorwerp met een smalle punt om het wispreventienokje van de "Memory Stick Duo" te verschuiven.
• Wanneer u een "Memory Stick Duo" zonder een wispreventienokje gebruikt, moet u opletten dat u de gegevens niet per ongeluk wijzigt of verwijdert.
• Druk niet te hard wanneer u schrijft op het memogedeelte van het label.
• Plaats de "Memory Stick Duo" in het bijgeleverde doosje wanneer u deze wilt meenemen of bewaren.

Opmerking over het LCD- scherm

Er worden wellicht enkele stilstaande blauwe, rode of groene stippen op de monitor weergegeven. Deze "heldere stippen" kunnen voorkomen op LCD-schermen. Het LCD-scherm is vervaardigd met precisietechnologie en 99,99 % van de pixels werken. Het is echter mogelijk dat een klein percentage (over het algemeen 0,01 %) van de pixels niet goed wordt verlicht. De weergave wordt hierdoor echter niet verhinderd.

Onderhoud

De zuignap reinigen

Als het oppervlak van de zuignap vuil is en de zuignap hierdoor minder stevig vast zit, kunt u het oppervlak van de zuignap reinigen.

Koppel voordat u begint met reinigen de zuignap los van de houder en volg de onderstaande stappen.

1 Koppel de zuignap los van de houder.

2 Reinig het oppervlak van de zuignap met water.
3 Laat de zuignap volledig drogen aan de lucht.

Waarschuwing

• Reinig de zuignap niet zonder deze los te koppelen van de houder. Anders kan de houder worden beschadigd.
• Gebruik geen reinigingsmiddel. Gebruik alleen water.
• Controleer of de zuignap goed droog is voordat u deze opnieuw bevestigt.

Opmerkingen

• Als de zuignap een afdruk op de ruit achterlaat, kunt u dit schoonmaken met water.
• Het dashboard kan een afdruk achterlaten op het oppervlak van de zuignap. Dit is echter niet van invloed op de zuigkracht.

Zekeringen vervangen

Vervang een zekering in de accuadapter altijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen. Brandt de zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sony-handelaar.

Waarschuwing

Gebruik nooit een zekering die zwaarder is dan de bijgeleverde zekering, omdat het apparaat anders kan worden beschadigd.

Opmerkingen over het weggooien van het apparaat

Verwijder de ingebouwde lithium-ionbatterij wanneer u het apparaat weggooit en breng de accu naar een kringlooppunt.

De procedure voor het verwijderen van de batterij wordt hieronder uitgelegd.

Opmerking

Demonteer het apparaat niet, behalve als u het apparaat weggooit.

1 Schakel de stroom uit door de POWER-schakelaar op OFF te zetten.
2 Verwijder de aansluitingsklep (pagina 9).
3 Verwijder de 2 schroeven aan de onderkant van het apparaat met een schroevendraaier.

4 Verwijder het achterpaneel.

①Verwijder de bovenkant van het apparaat, zoals hieronder is weergegeven.

②Verwijder de onderkant van het apparaat op dezelfde manier.

5 Koppel de batterijaansluiting los.

6 Verwijder de batterij.

7 Isoleer de aansluiting met tape.

Opmerkingen over de lithium-ionbatterij

• Houd de lithiumbatterij buiten het bereik van kinderen.
• Houd de batterij niet vast met een metalen tang. Dit kan kortsluiting veroorzaken.

WAARSCHUWING

Bij oneigenlijk gebruik kan de batterij ontploffen.

Probeer niet de batterij op te laden of te openen; werp ook een lege batterij nooit in het vuur.

vervolg op volgende pagina →

Voor de Klanten in Nederland

Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).

1) Dit apparaat bevat een vast ingebouwde batterij die niet vervangen hoeft te worden tijdens de levensduur van het apparaat.
2) Raadpleeg uw leverancier indien de batterij toch vervangen moet worden.
De batterij mag alleen vervangen worden door vakbekwaam sevicepersoneel.
3) Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).
4) Lever het apparaat aan het einde van de levensduur in voor recycling, de batterij zal dan op correcte wijze verwekt worden.

Technische gegevens

Hoofdeenheid

Bedrijfstemperatuur: 5 - 45 °C

Voedingsvereisten: 5 V gelijkstroom (van bijgeleverde netspanningsadapter)

Aansluitblok:

Houderaansluiting

DC IN 5V-aansluiting

USB-aansluiting

Aansluiting voor externe GPS-antenne

Geheugenkaartsleuf:

Sleuf voor Memory Stick Duo

Luidspreker:

Ovale luidspreker van 20 × 40 mm

Stroomverbruik: Max. 1,5 A

Afmetingen:

ongeveer 134,4 × 79,1 × 44,0 mm (b × h × d, behalve uitstekende onderdelen)

Gewicht: ongeveer 380 g

Monitor

Systeem: transmissief LCD (liquid crystal display)

Besturingssysteem: a-Si TFT Active Matrix System

Afmetingen: 4,3 inch (16:9) 95,0 × 53,9, 109,2 mm (h × v, d)

Segment: 391.680 punten (480 × 272 pixels)

Houder

Bedrijfstemperatuur: 5 - 45 °C

Voedingsvereisten: 5,2 V gelijkstroom (van bijgeleverde 12 V accuadapter (negatieve aarde))

Aansluitblok:

Aansluiting van het apparaat DC IN 5.2V-aansluiting TMC-antenneaansluiting (alleen TMC- modellen, zoals de NV-U81T)

Ontvangstfrequentie: 87,5 – 108,0 MHz (alleen TMC-modellen, zoals de NV-U81T)

Oplaadtijd/gebruiksduur van ingebouwde batterij

Oplaadtijd

Met de bijgeleverde accuadapter/ netspanningsadapter:

Ongeveer 4,5 uur (met het apparaat ingeschakeld), of 2,5 uur (in de wachtstand)

Gebruikstijd

Maximaal 3,5 uur (afhankelijk van het gebruik)

Optionele accessoires

Externe GPS-antenne: VCA-41

TMC-houder voor in de auto: NVA-CP3T

Installatiepakket voor in de auto: XA-49FM

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

• Er werden geen halogene brandvertragende producten gebruikt in de betreffende printplaat/printplaten.
• Gebruik van herlaadbare lithium ion batterijen.
• Het golfkarton biedt het product een optimale bescherming tegen schokken.
• Het karton werd bedrukt met inkt op basis van plantaardige olie vrij van vluchtige organische stoffen.

Problemen oplossen

De onderstaande controlelijst kan u helpen bij het oplossen van problemen die zich met het apparaat kunnen voordoen.

Voordat u de onderstaande controlelijst doorneemt, moet u eerst de aanwijzingen voor aansluiting en gebruik controleren.

De bedieningspictogrammen op het display werken niet.

De bediening kan langer duren wanneer een kaart wordt weergegeven.

Het apparaat wordt niet ingeschakeld.

→Controleer vooraf of de POWER- schakelaar linksonder op het apparaat in de ON-positie staat.
→Laad de ingebouwde batterij op.

- Installeer het apparaat op de juiste manier volgens de bijgeleverde installatiehandleiding.

- Sluit het apparaat met de netspanningsadapter en de netspanningskabel aan op een stopcontact.

De ingebouwde batterij kan niet worden opgeladen.

→Controleer vooraf of de POWER- schakelaar linksonder op het apparaat in de ON-positie staat.
→Als de netspanningsadapter wordt gebruikt, moet u deze uit het stopcontact halen en weer opnieuw aansluiten.
→De ingebouwde lithium-ionbatterij kan worden opgeladen bij temperaturen tussen 5 – 45 °C. De batterij wordt mogelijk niet opgeladen als de temperatuur in het apparaat oploopt vanwege direct zonlicht, enzovoort. Dit is geen storing.

Het GPS-signaal kan niet worden ontvangen.

• Lees het GPS-overzicht (pagina 6).
• Het systeem kan geen GPS-signalen ontvangen omdat deze worden geblokkeerd.

→Verplaats uw auto naar een locatie waar de signalen goed kunnen worden ontvangen.

• De ontvangst van het GPS-signaal is zwak.
  →Controleer de GPS-status door "Meer..." in het hoofdmenu → "GPS-status" te selecteren.
• Er bevindt zich een obstakel vóór de GPS-antenne.
  →Installeer het apparaat op een plaats waar het signaal niet wordt gestoord door de carrosserie van de auto, enzovoort.
• De ontvangst van het GPS-signaal kan worden gestoord door een verwarmde ruit of een ruit die warmte reflecteert.
  →Gebruik de optionele externe GPS-antenne VCA-41.

De positie van de auto op de kaart komt niet overeen met de huidige weg.

De foutmarge van het signaal van de GPS-satellieten is te groot. In het slechtste geval kan er sprake zijn van een maximale foutmarge van enkele honderden meters.

De stembegeleiding kan niet worden gehoord.

Het volume is te laag.

→Zet het volume hoger door aan te raken in het hoofdmenu of het kaartscherm.

Als het apparaat wordt gevoed door de ingebouwde batterij, kan het volume enigszins afnemen.

Het beeld wordt niet normaal weergegeven.

• Bij hoge temperaturen wordt het LCD-scherm donker en minder helder. Bij lage temperaturen kan nabeeldvorming optreden bij het LCD-scherm. Dit zijn geen storingen en het LCD-scherm werkt weer normaal wanneer de temperatuur weer binnen het opgegeven bedrijfsbereik komt.
• Het LCD-scherm is donker.

→De functie voor de automatische dimmer is wellicht geactiveerd omdat de bijbehorende sensor (pagina 9) is bedekt door een hand, enzovoort.

De houder laat los van het oppervlak waaraan deze is bevestigd.

De zuignap kan loslaten wanneer het oppervlak van de zuignap of het oppervlak waarop de zuignap is bevestigd, vuil is.

→Reinig de zuignap en het bevestigingsoppervlak (pagina 27).

vervolg op volgende pagina →

De demonstratie wordt automatisch gestart, zelfs als er geen bewerking is uitgevoerd.

→Als u de automatische demonstratie wilt uitschakelen, selecteert u "Meer..." in het hoofdmenu → "Instellingen" → "Basisinstellingen" → "Demonstratie". Zorg ervoor dat "Demonstratie" is uitgeschakeld.

Het apparaat opnieuw instellen

Als de navigatiesoftware vastloopt, start u het apparaat opnieuw op.

Druk de RESET-toets in met een puntig voorwerp, zoals een balpen (pagina 8). Als het probleem zich blijft voordoen, schakelt u de stroom uit door de POWER-schakelaar op OFF te zetten. Schakel het apparaat na ongeveer 10 seconden weer in (pagina 9).

Opmerking

Als u de stroomvoorziening uitschakelt, kan het even duren voordat u GPS-signalen ontvangt wanneer u de stroomvoorziening weer inschakelt.
