| Type product | Multimedia autoradio met touchscreen 6,2 inch |
| Merk | Sony |
| Model | XAV1550D |
| Afmetingen (B x H x D) | 178 x 100 x 133 mm |
| Gewicht | 0,9 kg |
| Voeding | 12 V DC (negatieve massa), stroomverbruik 10 A |
| Scherm | 6,2 inch resistief kleuren TFT touchscreen, resolutie 800 x 480 pixels |
| Radio | DAB/DAB+, FM (87,5 - 108 MHz), AM (531 - 1602 kHz) |
| Bluetooth | Versie 3.0, profielen A2DP, AVRCP, HFP, PBAP, bereik max 10 m |
| USB-poort | USB high-speed, max stroom 1,5 A |
| Versterker | Max vermogen 55 W x 4 (bij 4 Ω), luidsprekerimpedantie 4-8 Ω |
| Hoofdfuncties | DAB+/FM/AM radio, USB-weergave, Bluetooth handsfree en audio, camera-ingang, WebLink, touchscreen, EXTRA BASS |
| Achteruitrijcamera | CAMERA IN-ingang, automatische weergave bij achteruitrijden of handmatig |

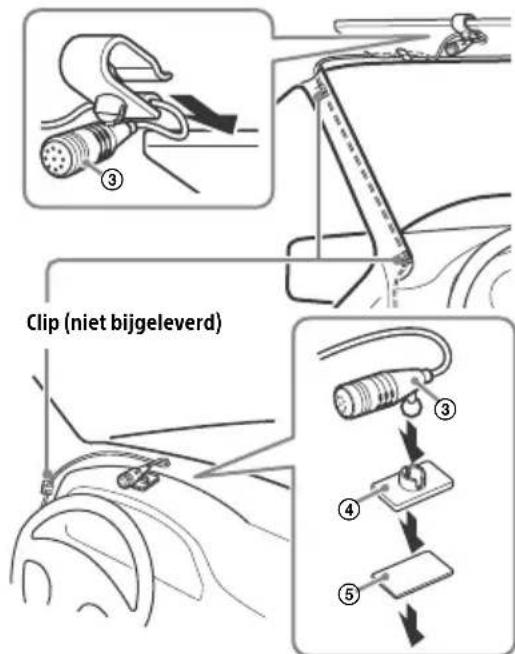

| Microfoon | Externe meegeleverde microfoon voor handsfree bellen |
| Onderhoud en reiniging | Reinig het scherm met een zachte, droge doek. Gebruik geen oplosmiddelen. |
| Veiligheid | Niet gebruiken tijdens het rijden. Videoweergave wordt geblokkeerd als de parkeerrem niet is ingeschakeld. |
| Reserveonderdelen en repareerbaarheid | Zekering vervangbaar. Neem contact op met een Sony-dealer voor reparaties. |
| Algemene informatie | Bedrijfstemperatuur: 0 °C tot 40 °C. Gemaakt in Thailand. |
Veelgestelde vragen - XAV1550D SONY
Gebruikersvragen over XAV1550D SONY
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw GPS in PDF-formaat gratis! Vind uw handleiding XAV1550D - SONY en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. XAV1550D van het merk SONY.
GEBRUIKSAANWIJZING XAV1550D SONY
Om de demonstratie (Demo) te annuleren, zie pagina 7.
Raadpleeg pagina 10 voor meer informatie over de Verbinding/ installmentie.
Voor het gebruik van smartphones waarop "WebLink Apps" geinstalleerd is, raadpleegt u de Helpgids die op deijkenkant worden vermeld.
Se sidan 6 for att avbryta demonstrationsvisningen (Demo).
Se sidan 10 for anslutning/installation.
Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgique.

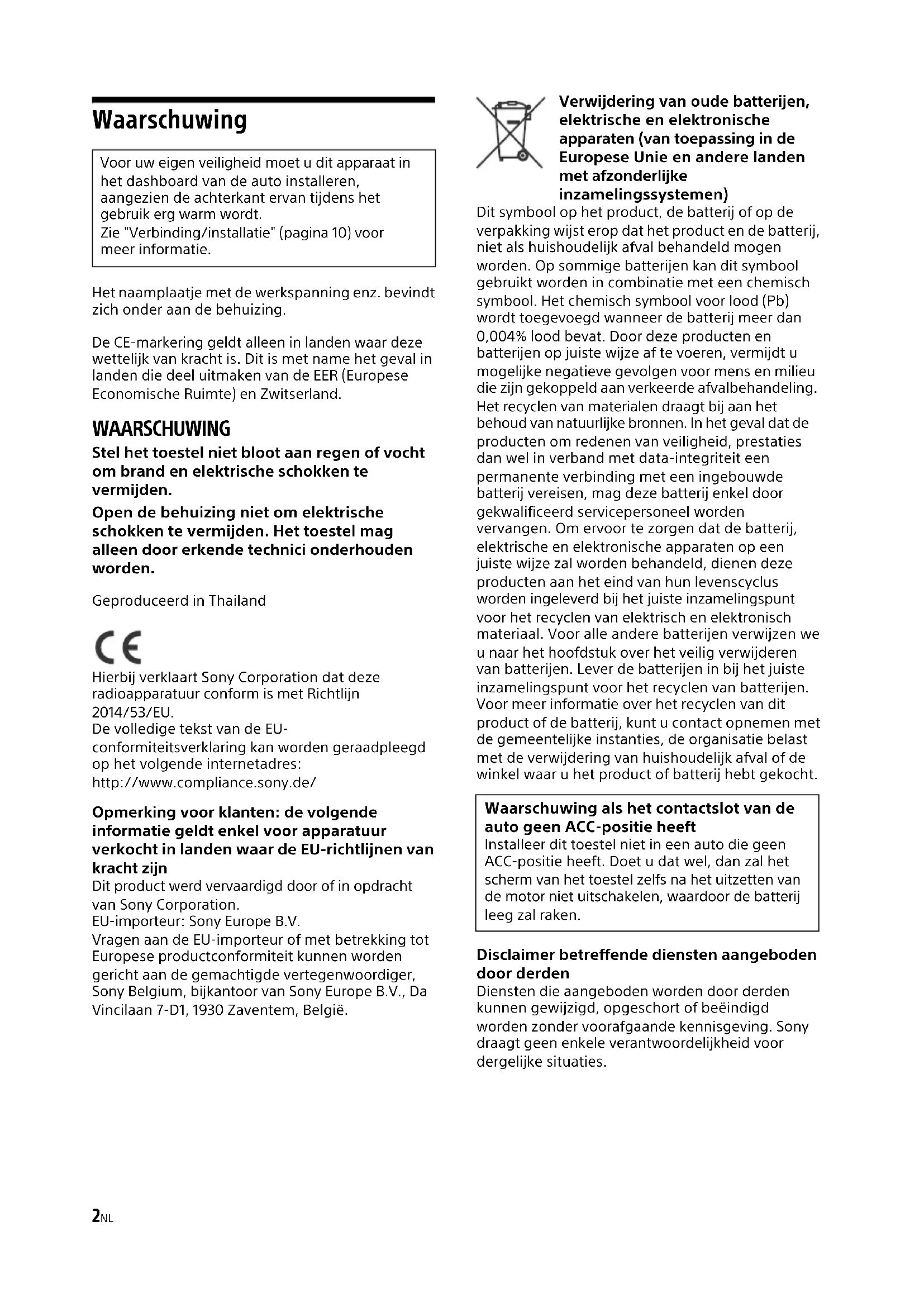

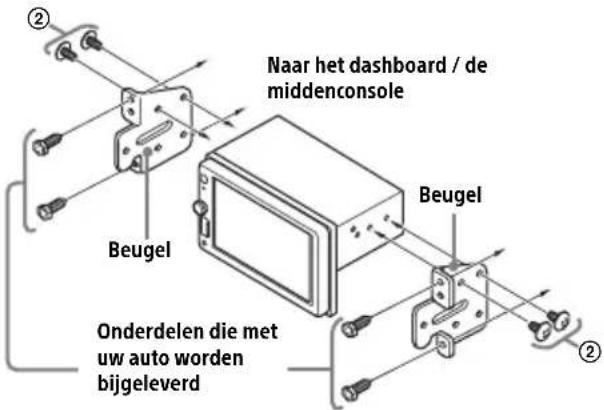

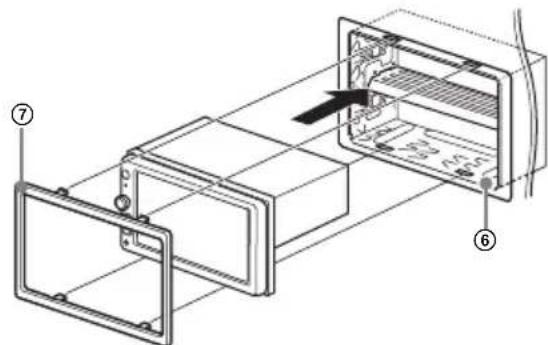

Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installereren, aangezien de achterkant ervanijdens het gebruik erg warm worden. Zie "Verbinding/installatie" (pagina 10) voormeer informatie.
Het naamplaatje met de werkspanning enz. befindt zich onder aan de behuizing.
De CE-markering geldt alleen in landen waar deze wettelijk van kracht is. Dit is met name het geval in landen die deel uitmaken van de EER (Europese Economische Ruimte) en Zwitserland.
WAARSCHUWING
Stel het toestel Niet bloot aan regen of vocht om brand en elektrische schokken te vermijden.
Open de behuizing nicht om elektrische schokken te vermijden. Het toestel mag alleen door erkende technici onderhoden worden.
Geproduceerd in Thailand
C
Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
http://www.compliance.sony.de/
Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht�n
Dit product werd vervaardigd door of in opdracht van Sony Corporation.
Vragen aan de EU-importeur of met betrekking tot Europese productconformiteit nutzen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgie.
Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere landen met afzonderlijke inzamelingssystemen)
Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, nied als huishoudelijk afval behandeld mogen worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor lood (Pb) worden toegevoegt wonneer de batterijeer aan 0,004% lood bevat. Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u möglichke negatieve gevolgen voor mens en milieu die zich gekoppeld aan verkeerde afvalbehandeling. Het recyclen van materialen draagt bij aan het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel worden verrangen. Om ervoor te zorgen dat de batterij, elektrische en elektronische apparaten op een juiste wijze za worden behandeld, dienen deze producten aan het eind van hun levenscylus worden ingeleverd bij het juiste inzamelingspunt voor het recyclen van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we uaar het hoofdstuk over het veilig verwijderen van batterijen. Lever de batterijen in bij het juiste inzamelingspunt voor het recyclen van batterijen. Voor meer informatie over het recyclen van dit product of de batterij, kutn u contact opnemen met de gemeentelijk instanties, de organiseatie belast met de verwijdering van huishoudelijk afval of de winkkel waar u het product of batterij hebt gekocht.
Waarschuwing als het contactslot van de auto geen ACC-positie heeft
Installer dit toestel Niet in een auto die geen ACC-positie heeft. Doet u dat wel, dan zal het scherm van het toestel zichs na het uitzetten van de motor Niet uitschakelen, waardoor de batterij leeg zaraken.
Disclaimer betreffende diensten aangeboden door derden
Diensten die aangeboden worden door derden küssen gewijzigd, opgeschort of beeindigd worden+zonder voorafgaande kennisgeving. Sony draagt geen enkele verantwoordelijkheid voor dergelijkke situatuies.
Belangrijk bericht
Opgelet
ONDER GEEN ENKELE OMSTANDIGHEID ZAL SONY
AANSPRAKELIJK ZIJN VOOR INCIDENTELE,
INDIRECTE OF BUIKOMENDE SCHADE OF ANDERE
SCHADE WAARONDER, ZONDER BEPERKING,
VERLIES VAN WINST, INKOMSTENDERVING, VERLIES
VAN GEGEVENS, VERLIES VAN GEBRIK VAN HET
PRODUCT OF EVENTUELE BUIKOMENDE
APPARATUUR, UITVALTIJD EN TIOD VAN DE KOPER
DIE VERBAND HOUDT MET OF ONTSTAAT UIT HET
GEBRIK VAN DIT PRODUCT, DE BIJBEHORENDTE
HARDWARE EN/OF SOFTWARE.
Geachte klant, dit product bevat een radiozender. Volgens UNECE-reglement nr. 10 können fabrikanten van voertuigen specifieke voorwaarden opleggen voor het installereren van radiozenders in voertuigen.
Gelieve de bedieningshandleiding van uw voertuig te controlen of contact op te nemen met de fabrikant van uw voertuig voordat u dit product in uw voertuig installeert.
Noodoproepen
Dit handenvrijde BLUETOOTH-toestel en het elektronische toestel dat ermee verbonden is, gebruiken radiosignalen, mobiele en vaste netwerken en ook een door de gebruiker geprogrammeerde functie. Verbinding kan nicht onder alle omstandigheden worden gegarandeerd. Vertrouw waarom Niet uitsluitend op uw elektronische toestel voor het tot stand brengen van essentièle communicatie (zoals bij medische noodgevallen).
Over BLUETOOTH-communicatie
- Microgolven die worden uitgestraald door een BLUETOOTH-apparaat+kunnen de werkung van elektronische medische apparaten beinvloeden. Schakel dit apparaat en andere BLUETOOTHtoestellen uiop de volgende plaatsen,omentum dit ongelukken kan verroorzaken.
- waar brandaar gas aanwezig is, in een ziekenhuis, trein, vliegtuig of benzinstation
- in de buurt van automatische deuren of een brandalarm
- Dit apparaat ondersteunt veiligheidsvoorzieningen die voldoen aan de BLUETOOTH-standard voor een veiligere verbinding wanner de draadloze BLUETOOTH-technologie worden gebruikt, maar deze beveiliging zal afhankelijk van de omstandigheden möglichn nicht voldoende zijn. Wees voorzichtig wanner u communiceert via draadloze BLUETOOTH-technologie.
- Wij zijn nicht verantwoordelijk voor het lekken van informatatieijdens BLUETOOTH-communicatie.
Met alle vragen of problemen over dit apparaat die nied aan bod komen in deze gebruiksaanwijzing, kurz u terecht bij uw Sony-leverancier.
Gids over onderdelen en bedieningselementen

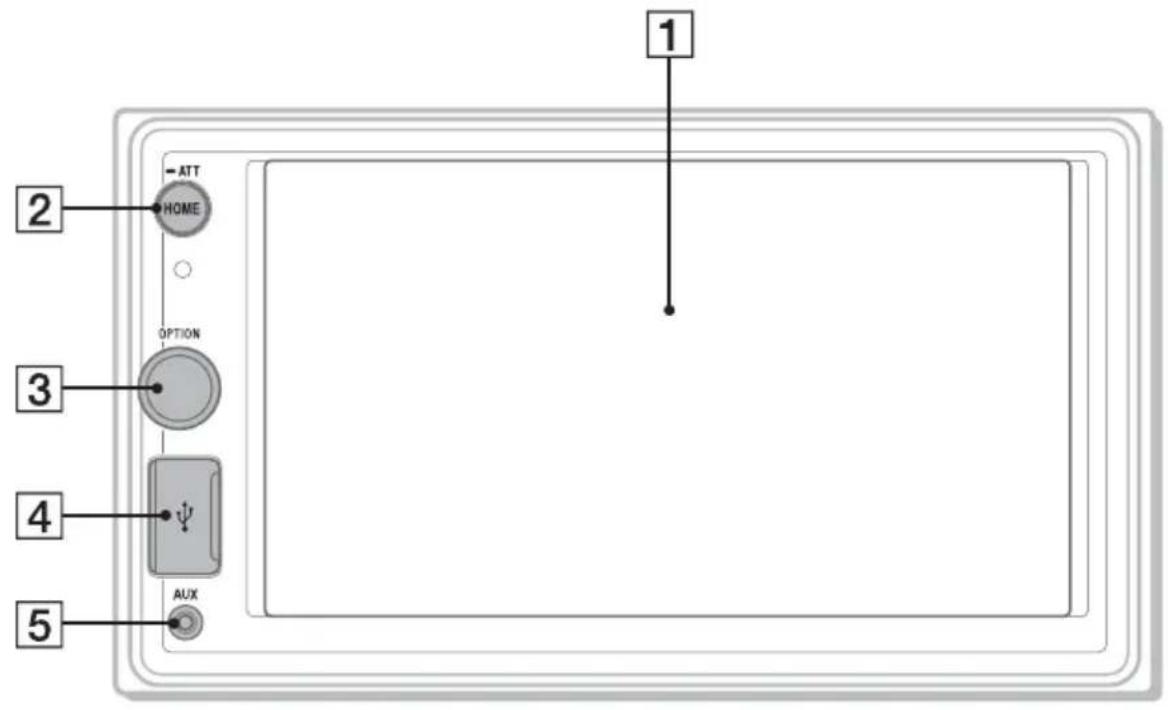

Hoofdapparaat
1 Scherm/aanraakschemr
4 USB-poort
2 HOME
5 AUX-ingang
Druk hierop om het HOME-schem weer te geven (pagea 5).
ATT (dempen)
Houd deze knop 1 seconde ingedrukt om het geluid te dempen.
Om te annuleren houdt u nogmaals deze knop ingedrukt of draait u aan de volumeregelknop.
3 Volumeregelknop
Draai hieraan om het volume te regelen.
OPTION
Druk hierop om het OPTION-schem weer te geven (pagea 5).
Schermweergaven

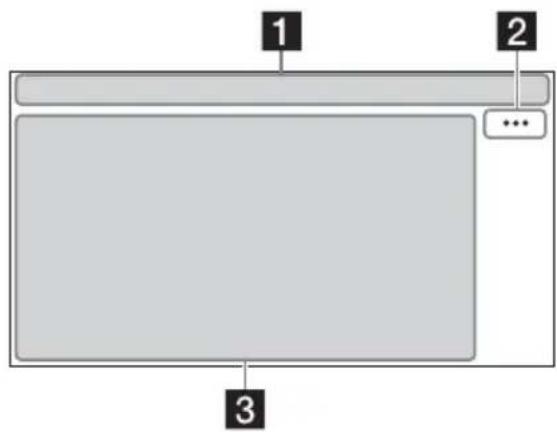

Afspeelschem:

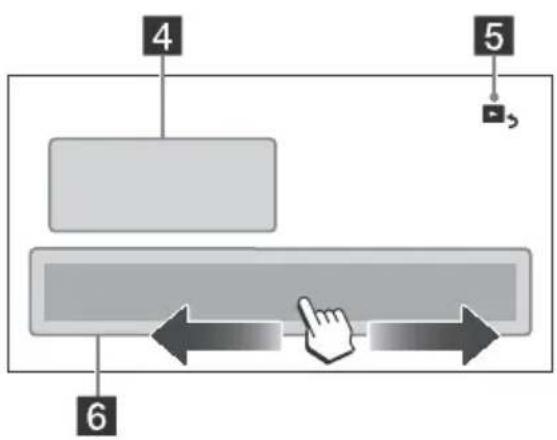

HOME-schem:

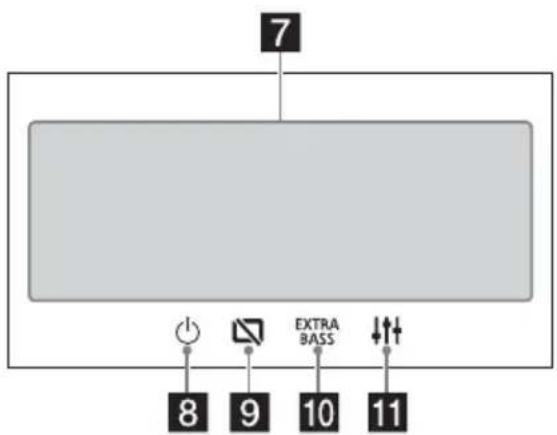

OPTION-schem:
1 Statusaanduiding
ATT Licht op wanner het geluid gedempt is.
AF Licht op wonneer AF (alternate frequencies) beschikbaar is.
Licht op wonneer er actuele verkeersinformatie (TA: verkeersinformatie) beschikbaar is.
Licht op wanner er een DAB-aankondiging beschikbaar is.
DAB.1 Geeft de status van de signalsterkte van de DAB-radio aan.
8 Licht op wanner het Bluetooth®-signal ingeschakeld is. Knippert wanner verbinding wordt gemaakt.
Licht op wonneer het audioapparaatafspeelbaar is door A2DP (AdvancedAudio Distribution Profile) te activeren.
Licht op wonneer handsfree bellen beschikbaar is door HFP (Handsfree Profile) te activeren.
Geeft de signalsterkte van de verbonden mobiele telefoon aan.
Geeft de resterende batterijcapaciteit van de verbonden mobiele telefoon aan.
2 (bronoptie)
Hiermee sunt u het bronoptiemenu openen. De beschikbare items verschillen naargelang de bron.
3 Toepassingsspecifieke zone
Toont de bedieningselementen/aanduidingen voor het aftspelen of de status van het toestel. De weergegeven items verschillen naargelang de bron.
Klok
Toont de tijd die ingesteld is bij de instelling Datum/tijd.
5 terugkeren maar het afspeelschemr)
Schakelt tussen het HOME-schem en het afspeelschem.
6 Toetsen voor het selecteren van bronnen en instellingen
Hiermee sunt u de bron wijzigen en verschillende instelleningen configureren. Veeg om het instelpictogram en andere pictogrammen te selecteren.
Tik op het pictogram van de bron die u wilt selecteren.
7 Geluidkeuzetoetsen
Hiermee kunt u het geluid aanpassen.
8 (stand-by)
Hiermee kunt u de stand-bystand activeren op het toestel (opladen via USB is nog steeds beschikbaar). Druk op een willekeurige knop om verder te gaan.
9 (schermuit)
Hiermee kunt u het scherm uitschakelen.
Wanner het schermuitgeschakeld is,raakt u het op een willekeurige plaats aan om het weer in te schakelen.
10 EXTREXTRA BASS) 3A
Hiermee kunt u de EXTRA BASS-instelling wijzigen.
EQ10/Subwoofer
Hiermee kunt u de EQ10/Subwoofer-instelling wijzigen.
Basishandelingen
Koppelen met een BLUETOOTH-apparaat
Wanner u voor het eerst verbinding maakt met een BLUETOOTH-apparaat, moeten de toestellen onderling worden geregisteerd (dit wordt "pairing" of "koppelen" genoemd). Dit toestel en andere apparaten+knen elkaar herkennen met behulp van "pairing".
1 Druk op HOME en raak verwolgens [Settings] [Bluetooth] [Bluetooth Connection] [ON] [Pairing] aan.
knippert terwijl het toestel in de standbymodus voor koppelen staat.
2 Voer de koppeling uit op het BLUETOOTHapparaat zodat het dit toestel detecteert.
3 Selecteer de modelnaam die worden weergegeven op het scherm van het BLUETOOTH-apparaat*.
Wanneer de koppeling tot stand is gebracht, blijft opgelicht.
- Als een wachtwoord vereist is op het BLUETOOTH-apparaat, voer dan [0000] in.
Een blijrijcamera aansluten
Door de optionelechyteruijricamera aan te sluiten op de CAMERA IN-aansluiting, kunt u het camerabeeld van de achteruijricamera weergeven. Raadpleeg "Verbinding/installatie"(pagina 10) vooreer informatie.
Het beeld van de blijuirijcamera weergeven
Druk op HOME en raak verwolgens [Rear Camera] aan.
De demonstriatemodus annuleren
1 Druk op HOME en raak verwolgens [Settings] aan.
2 Raak [General] en verwolgens [Demo] aan om [OFF] in te stellen.
3 Raak (terug) tweeemaal aan om het instelmenu te verlaten.
De firmware updater
Als u de firmware wilt updater, gaat u maar de ondersteuningswebsite die u op de achteromslag vindt enervoigens volgt u de online-instructies.
Opmerking
Verwijder het USB-apparaat Nietijdens de update.
Aanvullende informatatie
Voorzorgsmaatregelen
- De Antenne wirdt automatisch uitgeschoven.
- Wonneer u uw auto verkoopt of maar de sloop brengt terwijl het toestel er nog in geinstalleerd is, herstel dan eerst de fabrieksinstelleningen door het toestel te resetten.
- Stel het toestel Niet bloot aan spattend vocht.
- Houd u aan de lokale verkeersregels, wetgeving en voorschriften.
Tijdens het rijden
Bekijk of bedien het toestel Niet. Dit kan namelijk uw aandacht afleiden en tot ongelukken leiden. Parkeer uw auto op een veiligeplaats als u het toestel wilt bekijken of bedieren.
- Gebruk de configuratifunctie of andere functies Niet. Deze können uw aandacht van de weg afleiden.
- Wanneru uchteruitrijdt met de auto, moet uuit veiligheidsoverwegingen goed omkijken en nauwkeurig op de omgeving letten, zelfs als dechteruitrijcamera aangesloten is. Vertrouv nooit alleen op dechteruitrijcamera.
Tijdens het gebruik
- Steek geen handen, vingers of vreemde voorwerpen in het toestel om letsels of schade aan het toestel te vermiijden.
- Houdkleine onderden buiten het bereik van kinderen.
- Maak de veiligheidsgordels vast om letsels te voorkomen wanneer de auto plotseling beweegt.
Ongelukken voorkomen

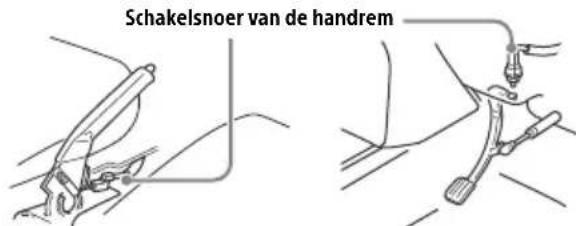

Beelden worden pas weergegeven als u de auto hebt geparkeerd en de handrem aangetrokken is.
Wanner de auto tijdens het afspelen van videobeelden in beweging is, worden de volgende waarschuwing weergegeven en kunt u de beelden nicht bekijken.
Bedien het toestel Niet en kijk Nietaar het scherm tijdens het rijden.

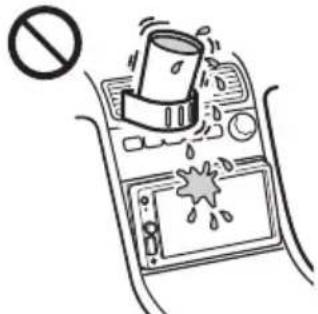

Opmerkingen over het Icd-schem
Maak hetLCD-schemniet nat en stel hetnietbloot aanvloeistoffen.Dit kaneen storingveroorzaken.
Oefen geen overmatige drukuit op het lcd-schem. Hierdoor kan de beeldweergave
namelijk verrormd worden of kan er een storing wordenveroorzaakt (de beeldweergave kan onduidelijk worden of het Icd-schem kan beschadigd raken).
Raak het lcd-schem alleen aan met uw vingers, anders kan het beschadigd raken of kapot gaan.
- Maak het Icd-schem schoon met een droge, zachte doek. Gebruik geen oplosmiddelen zoals wasbenzine, verfverdunner, in de handel verkrijgbare reinigingsmiddelen of antistatische spray.
- Gebruik dit toestel alleen bij temperaturen:tussen 0^ en 40^
- Als uw auto op een koude of warme locatie was geparkeerd, is de beeldweergave möglichn nicht duidelijk. Dit betekent darüber nicht dat het scherm beschadigd is. De beeldweergave worden wer helder als de temperatuur in de auto weer normalaal worden.
- Er worden soms stilstaande blauwe, rode of groene stippen weergegeven op het scherm. Deze worden "heldere stippen" genoemd en+kunnen op elkLCD-schem voorkomen. HetLCD-schem wordt minutieus gefabriceerd meteer dan 99,99% fonctionele segmenten. Het is echter.altijd möglichk dat een Klein percentage (meestal 0,01%) van de segmenten Niet correct oplicht. Dit heeft geen invloed op uw kijkervaring.
Opmerkingen bij het aanraakschem
- Dit toestel maakt gebruik van een resistief aanraakschem. U kunt het schermrechtstreeks met uw vingtortoppen aanraken.
- Dit toestel bildet geen ondersteuning voor multitouchbediening.
- Raak het scherm Niet aan met scherpe voorwerpen zoals een naald, pen of vingernagel. Dit toestelieldsn ondersteuning voor bediening met een stylus.
Zorg ervoor dat er geen voorwerpen in aanraking komen met het aanraakschem. Als u het scherm met iets anders dan uw vingtortopen aanraakt, za het toestel möglichnest correct reageren.
-Het scherm is gemaakt van glas. Stel het dus nicht bloot aan hevige schokken. Als het scherm gebarsten is of er scherven loskomen, raak de beschadigde delen dan Niet aan om verwondingen te voorkomen.
Houd andere elektrische apparaten uit de buurt van het aanraakschem. Deze+kunnen storing van het aanraakschem veroorzaken.
Over iPhone
- Compatiblele iPhone-modelen:
iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
- Het gebruik van de Made for Apple-badge betekent dat een accessoire ontworpen is om specifiek aangesloten te worden met het/de Apple-product(en) dat/die geidentificiererd is/zijn in de badge, en gecertificiererd is door de ontwerper om te beantwoorden aan de prestationenormen van Apple. Apple is Niet verantwoordelijk voor de werkking van dit apparatusat of naleving van veiligheidseien en wettelijk standaarden. Het gebruik van dit accessoire met een Apple-product kan de draadloze prestaties beinvloeden.
Dit product bevat software die door Sony worden gebrukt onder een licentieovereenkomst met de eigenaar van het overeenstemmende auteursrecht. Wij worden door de eigenaar van het auteursrecht voor deze software verplicht de inhoud van deze overeenkomst vrij te geben aan once klanten.
Selecteer [Settings] [General] [Open Source Licenses] voor meer informatie over softwarelicenies.
Informatie over software waarvoorde GNU GPL/ LGPL van toepassing is
Dit product bevat software die onder de volgende GNU General Public License (hierna "GPL" genoemd) en/of GNU Lesser General Public License (hierna "LGPL" genoemd) valt. Deze licencies vermelden dat klanten hetrecht hebden de broncode van de betreffende software te verkrijgen, aan te passen en opnieuw te verdelen in overeenstemming met de voorwaarden van de GPL of LGPL die op dit toestel worden weergegeven.
De broncode voor de hierboven vermelde software is beschikkaar via het internet.
Ga waar de volgende URL en selecteer verwolgens de modelnaam "XAV-1550D" om de broncode te downloaden. URL: http://www.sony.net/Products/Linux/
Merk op dat Sony Niet ingaat op vragen met betrekking tot de inhoud van de broncode.
Als u vragen of problemen hebt in verband met uw toestel die Niet in deze gebruiksaanwijzing worden behandeld, neem dan contact op met uw dichtst bijzijnde Sony-distributeur.
Specifications
Scherm
Schermotype: breedbeeld-lcd-kleurenschemr
Afmetingen: 6,2 inch/157 mm
Systeel: TFT actieve matrix
Aantal pixels:
1.152.000 pixels (800× 3 RGB) × 480)
Kleurensystem:
Automatische selectie van PAL/NTSC voor
CAMERA IN-aansluiting
Radio
DAB/DAB+
Afstembereik: 174,928 MHz - 239,200 MHz
Antenneaansluiting:
Aansluiting voor externe antennae
FM
Afstembereik: 87,5 MHz - 108,0 MHz
Bruikbare gevoeligheid: 7 dBf
Signaal-ruisverhouding: 70 dB (mono)
Scheiding bij 1 kHz: 45 dB
AM
Afstembereik: 531 kHz - 1.602 kHz
Gevoeligheid: 32 V
USB-speler
Draadloze communicatie
Communicationsystem:
BLUETOOTH-standard versie 3.0
Uitvoer:
BLUETOOTH-standard Vermogensklasse 2 (max. geleid +1 dBm)
Maximaal communicatiebereik*:
In een rechte lijn zonder obstakels ong. 10 m
Frequentieband:
2,4GHz-band (2,4000 GHz - 2,4835 GHz)
Modulatiemethode: FHSS
Compatible BLUETOOTH-profielen2:
*1 Het werkelijkke bereik zal variieren afhankelijk van factoren zoals obstakels tussen apparaten, magnetische velden rond een magnetron, statische elektricitieit, de ontvangstgevoeligheid, de prestaties van de antenne, het besturingsysteme, de softwaretoepassing enz.
*2 BLUETOOTH-standardprofielen gegen het doel van BLUETOOTH-communicatie:tussen apparaten aan.
Versterkergedeelte
Uitgangen: luidsprekeruitgangen
Luidsprekerimpedantie: 4 -8
Maximaal uitgangsvermogen: 55W× 4 (bij 4
Algemeen
Nominal stroomverbruik: 10 A
Afmetingen:
Ong. 178mm× 100mm× 133mm (b/h/d)
Montageafmetingen:
Ong. 182mm× 111mm× 120mm (b/h/d)
Inhoud van de verpakking:
Hoofdapparaat (1)
Onderdelen voor installmente en verbindingen (1 set)
Neem contact op met de distributeur voor meer informatie.
Ontwerp en specificaties können zonder
kennisgeving worden gewijzigd.
Auteursrechten
Het woordmerk Bluetooth® en de logo's van Bluetootharendige dedeponeerde handelsmerken die het eigendom zichen vanBluetooth SIG, Inc. en Sony Corporation gebruikt dezemerken onder licentie. Overige handelsmerken en Merknamen zichen eigendom van de respectieve eigenaars.
Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.
Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijkte technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft.
Apple en iPhone zijn handelsmerken van Apple Inc., geregisteerd in de VS en andere landen.
WebLink is een geregisteerd handelsmerk van Abalta Technologies, Inc. in de Verenigde Staten en een handelsmerk in de andere landen.
Alle andere handelsmerken zijn handelsmerken van hun respectieve eigenaars.
Verbinding/installatie
Waarschuwingen
-Installer dit toestel Niet in een auto die geen ACC-positie heeft. Doet u dat wel, dan zal het scherm van het toestel zichs na het uitzetten van de motor Niet uitschakelen, waardoor de batterij leeg zal raken.
- Sluit alle aardingskabels op een gemeinschappelijk aardpunt aan.
Zorg ervoor dat de kabels Niet onder een schroef ofussen bewegende onderdelen (bijvoorbeeld een rail van een autostoel)terechtkommen.
- Voordat u de aansluitingen maakt, moet u het contact uitzetten om kortsluiting te vermijden.
- Sluit de voedingskabels ① aan op het toestel en de luidsprekers voordat u deze op de hulpvoedingsaansluiting aansluit.
Voorzie nicht-aangesloten kabels om veiligheidsredenen alkjd van isolatietape.
- Kies de installmentieplaats zorgvuldig zodat het toestel de bestuurder Niet hindertijdens het rijden.
-Installer het toestel Niet opplaaten waar het in contact komt met stof of vuil of waar het blootgesteld worden aan sterke trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.
- Gebruik voor het veilig en stevig monteren van het toestel uitsluitend de bijgeleverde montageonderdelen.
Opmerking over de voedingskabel (geel)
Wanneer u dit toestel aansluit samen met andere stereocomponenten,要去h vermogen van de aangesloten autostroomkring groter zich dan de som van de zekeringen van elke component afzonderlijk.
Opmerking bij de installment van het toestel in auto's met een start-stopsystem
Het toestel worden mogelijk opnieuw opgestart wanner de motor worden gestart werwij het start-stopsystem actief is. Schakel in dit geval het start-stopsystem van uw auto UIT.
Opmerking bij de installmentie van het toestel in auto's met een elektrische handrem
Bij auto's met een elektrische handrem is het möglichk dat bepaalde gerelateerde functies (zoals de videoblokkeringsfunctie) Niet goed werken.
Aanpassing van de montagehoek
Stel de montagehoek in op minder dan 30^
Onderdelenlijst voor installmentie
(4) Steun voor vlakke montage (1)
⑤ Dubbelzijdige tape (1)
⑥ Montageframe (1)
⑦ Montagelijst (1) ⑧ Ontgrendelingssleutels (2)
- Deze onderdelenlijst omvat Niet alle inhoud van de verpakking.
- Het montageframe ⑥ is op het toestel bevestigd bij het verzenden. Gebruik de ontgrendelingssleutels ⑧ om het montageframe ⑥ van het toestel te verwijderen voordat u het toestel monteert. Raadpleeg "Het montageframe verwijderen" (pagina 14) voor meer informatie.
Bewaar de ontgrendelingsleutels 8 voor toekomstig gekruik. U hebt deze ook nodig als u het toesteluit uw auto wilt verwijdenen.

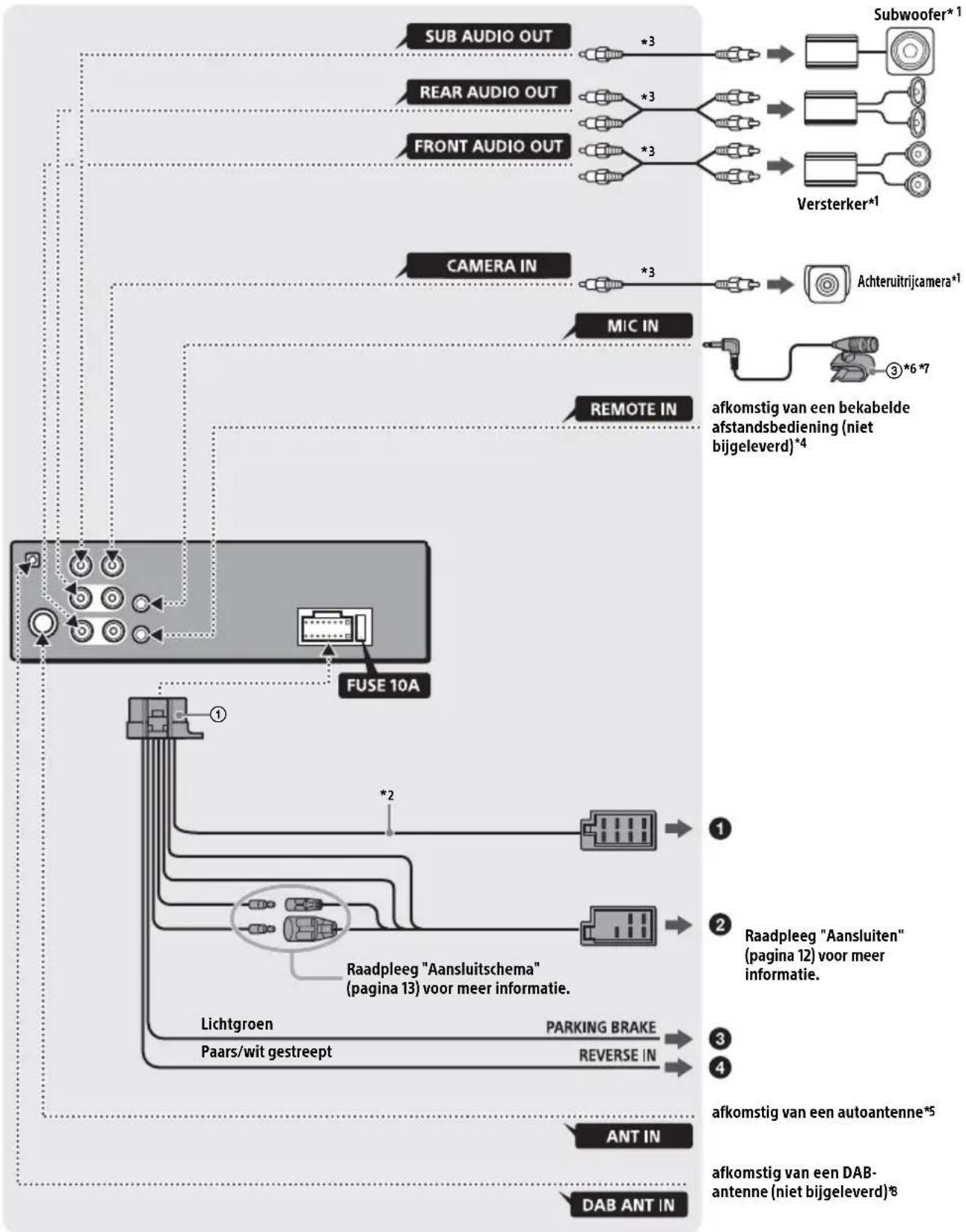

Verbinding
^1 Niet bijgeleverd
2 Luidsprekerimpedantie: 4 Ω tot 8 Ω × 4
3 RCA-kabel (niet bijgeleverd)
4 Gebruik een adapter voor een bekabelde afstandsbediening (niet bijgeleverd) afhankelijk van het type auto. Raadpleeg "De bekabelde afstandsbediening gebruiken" (pagina 13) voor meer informatie over het gebruik van de bekabelde afstandsbediening.
5 Gebruik een adapter (niet bijgeleverd) als de antennaeaansluiting Niet past afhankelijk van het type auto.
6 Zorg ervoor dat de microfoonkabel de bestuurder Niet hindertijdens het rijden, ongeacht of de microfoon in gebruik is of Niet. Zet de kabel vast met een klem of dergelijkde als delein de buurt van uw voeten is geplaatst.
7 Raadpleeg "De microfoon installeren" (pagina 13) vooreer informatie over het installereren van de microfoon.
8 Stel afhankelijk van het type DAB-antenne (niet bijgeleverd) [Antenna Power] in op [ON] (standaard) of [OFF]. Max. voedingsstroom 0,1 A
Aansluiten
Als u een elektrische anteenne zonder relaiskast hebt, kurz u de anteenne beschadigen als u dit toestel met behulp van de voedingskabels ① aansluit.
1 Naar de luidsprekeraansluiting van de auto
| 1 | Achterluidspreker (rechts) | ⊕ | Paars |
| 2 ⊙ | Paars/zwart gestreept | ||
| 3 | Voorluidspreker (rechts) | ⊕ | Grijs |
| 4 ⊙ | Grijs/zwart gestreept | ||
| 5 | Voorluidspreker (links) | ⊕ | Wit |
| 6 ⊙ | Wit/zwart gestreept | ||
| 7 | Achterluidspreker (links) | ⊕ | Groen |
| 8 ⊙ | Groen/zwart gestreept |
2 Naar de voedingsaansluiting van de auto
| 12 | continue voeding Geel | |
| 13 | antenne/versterker (REM OUT) | Blauw/wit gestreep |
| 14 | geschakelde verlichtingsvoeding | Oranje/wit gestreep |
| 15 | geschakelde voeding Rood | |
| 16 | aardpunt Zwart |
3 Naar het schakelsnoer van de handrem
De montageplaat van het schakelsnoor van de handrem hangt af van uw auto. Zorg ervoor dat de handremkabel (lichtgroen) van de voedingskabel ① verbonden is met het schakelsnoor van de handrem.
Type handrem Type voetrem
4 Naar de +12V-voedingsaansluiting van dechterlichtkabel van de auto (alleen bij het aansluten van dechteruitrijcamera)
Geheugenaansluiting
Wanner de gele voedingskabel is aangesloten,\ wordt de geheugenschakeling voorzien van stroom\ zelfs wanner het contact is uitgezet.
Luidsprekeraansluiting
- Schakel het toestel uit voordat u de luidsprekers aansluit.
- Gebruik luidsprekers met een impedantie van 4 tot 8 en met de geschikte vermogenscapaciteit om schade te voorkomen.
Aansluitschema
Controleer de hulpvoedingsaansluiting van uw auto en kaak de juiste kabelaansluitingen afhankelijk van de auto.
Hulpvoedingsaansluiting
Normale aansluiting
| 12 | continue voeding Geel | |
| 15 | geschakelde voeding Rood |
Wonneer de posities van de rode en gele kabels�n omgekeerd
| 12 g | geschakelde voeding Gee |
| 15 | continue voeding Rood |
Voor auto's zonder ACC-stand
Nadat u de juiste aansluitingen hebt gemaakt en de voedingskabels correct hebt geschakeld, sluit u het toestel aan op de voeding van de auto. Als u vragen of problemen hebt in verband met het aansluiten van uw toestel die Niet in deze handleiding worden behandeld, neem dan contact op met uw autohandelaar.
De microfoon installeren
Als u uw stem wilt opnemen tijdens het handenvrij bellen, moet u de microfoon ③ installeren.
Waarschuwingen
- Als de kabel rond de stuurkolom of versnellingspook gewikkeld raakt, kan dit tot zeer gevaarlijke situatuies leiden. Let erop dat deze kabel en andere onderdelen de bestuurder nicht hinderenijdens het rijden.
- Als uw auto uitgerust is met airbags of andere schokabsorberende apparatuur, neem dan voordat u het toestel installeert contact op met de winkel waar u dit toestel hebt gekocht of met de autohandelaar.
Opmerkingen
- Als u het toestel op het dashboard wilt monteren, verwijder dan eerst voorzichtig de zonneklepklem van de microfoon ③ en kaak daarna de steun voor vlakke montage ④ vast aan de microfoon ③.
- Reinig het oppervlak van het dashboard met een droge doek voordat u de dubbelzijdige tape ⑤ bevestigt.
De bekabelde afstandsbediening gebruiken
1 Als u de bekabelde afstandsbediening wilt inschakelen, stelt u [Steering Control] bij [General] in op [Preset].
De weiteruitrijcamera gebruiken
Voordat u dechteruitrijcamera (niet bijgeleverd) gebruikt, dient deze eerst geinstalleerd te worden. Het beeld van eenchteruitrijcamera die aangesloten is op de CAMERA IN-aansluiting worden weergegeven wanneer:
- de weiteruitrijamp van uw auto oplicht (of wanner de versnellingspook op R (achteruit) worden gezet);
- u op HOME drukt en verzolgens [Rear Camera] aanraakt.
Installatie

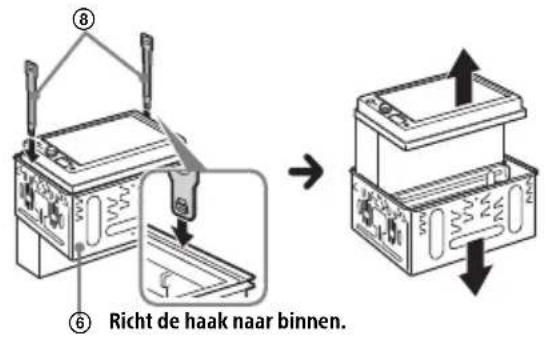

Het montageframe verwijderen
Verwijder het montageframe 6 van dit toestel voordat u het toestel installeert.
1 Plaats beiden ontgrendelingsleutels ⑧ totdat deze vastklikken en trek het montageframe ⑥ maar beneden. Trek cervolgens het toestel omhoog om het los te make.

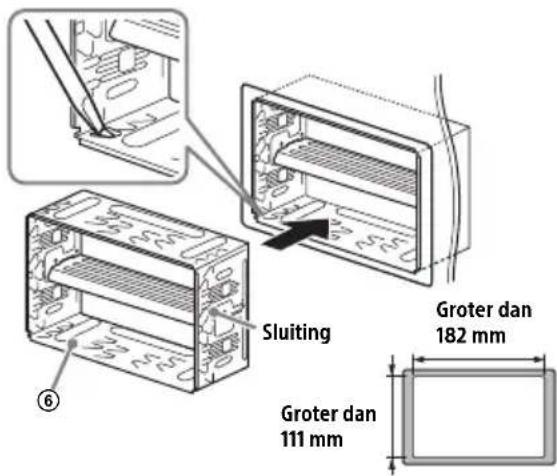

Het toestel in het dashboard monteren
Zorg voordat u de installmentie voltooit dat de sluitingen aan beiden zijden van het montageframe ⑥ 3,5 mm maar binnen zijn gezicht.
- Raadpleeg "Het toestel in een Japanese auto monteren" (pagina 15) voor Japanse auto's.
1 Plaats het montageframe ⑥ in het dashboard en buig de klauwenaar buiten zodate Zoed goed vastzitten.
2 Monteer het toestel op het montageframe ⑥.
Opmerkingen
- Als de sluitingenrecht of maar buiten gebogen zich, is het toestel Niet goed bevestigd en kan dit maar buiten springen.
Zorg ervoor dat de 4 sluitingen op de montagelijk (7) goed vastzitten in de sleuven van het montageframe (6) .
Het toestel in een Japanese auto monteren
Het is möglich dat u het toestel in sommige Japanse auto's Niet=kunt installeren. Neem in dat geval contact op met uw Sony-distributeur.
Wanner u dit toestel monteert op de vooraf geinstalleerde beugels van uw auto, gezruikt u de montageschroeven ② en steekt u deze in de juiste schroefgaten afhankelijk van uw auto: T voor TOYOTA en N voor NISSAN.
Opmerking
Installer het toestel alleen met behulp van de montageschroeven ② om storingen te voorkomen.
De zekering verrangen
Let erop dat u de zekering verrangt door een exemplaar met bezelfde amperewaarde als de originele zekering.
Als de zekering is doorgebrand, controller dan de stroomaansluiting en verrang de zekering.
Als de zekering opnieuw is doorgebrand nadat u\ deze hebt verrangen, is er wellicht een intern\ defect. Neem in dat geval contact op met uw\ dichtstbijzijnde Sony-distributeur.
Warning!
Du bor av sakerhetsskal se till att installerera enheten i bilens instrumentbrada aftersom enhetens baksida blir varm under anvandning. For mer information se "Anslutning/installation" (sidan 10).
Hierbij verkaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.compliance.sony.de/
English
Als u vragen hebt of de recentste ondersteuningsinformatie over dit product wilt hebben, gaat u maar de onderstaande website:
Site d'assistance
Ga voor meer detailsaar de volgende website en vermeld uw apparaatnaam zoals hieronder weergegeven.
