XAV1550D - GPS SONY - Gratis bruksanvisning och manual

Produkttyp	Multimediaradio med 6,2-tums pekskärm
Märke	Sony
Modell	XAV1550D
Mått (B x H x D)	178 x 100 x 133 mm
Vikt	0,9 kg
Strömförsörjning	12 V DC (negativ jord), strömförbrukning 10 A
Skärm	Resistiv färg-TFT-pekskärm på 6,2 tum, upplösning 800 x 480 pixlar
Radio	DAB/DAB+, FM (87,5 - 108 MHz), AM (531 - 1602 kHz)
Bluetooth	Version 3.0, profiler A2DP, AVRCP, HFP, PBAP, räckvidd max 10 m
USB-port	USB med hög hastighet, maxström 1,5 A
Förstärkare	Maxeffekt 55 W x 4 (vid 4 Ω), högtalarimpedans 4-8 Ω
Huvudfunktioner	DAB+/FM/AM-radio, USB-uppspelning, Bluetooth för handsfree och ljud, ingång för backkamera, WebLink, pekskärm, EXTRA BASS
Backkamera	Ingång CAMERA IN, automatisk visning vid backning eller manuell
Mikrofon	Extern mikrofon medföljer för handsfree-samtal
Underhåll och rengöring	Rengör skärmen med en mjuk, torr trasa. Använd inte lösningsmedel.
Säkerhet	Använd inte under körning. Videouppspelning är blockerad om parkeringsbromsen inte är åtdragen.
Reservdelar och reparerbarhet	Utbytbart säkring. Kontakta en Sony-återförsäljare för reparationer.
Allmän information	Driftstemperatur: 0 °C till 40 °C. Tillverkad i Thailand.

Vanliga frågor - XAV1550D SONY

Hur parkopplar jag min Bluetooth-telefon med radion?

Tryck på HOME, tryck sedan på Inställningar > Bluetooth > Bluetooth-anslutning > AKTIV > Parkoppling. Aktivera Bluetooth på din telefon och välj modell XAV-1550D i listan. Om en nyckel efterfrågas, ange 0000.

Hur inaktiverar jag demonstrationsläget?

Tryck på HOME, tryck sedan på Inställningar > Allmänt > Demo och ställ in på AV. För att avsluta, tryck två gånger på bakåtknappen.

Hur ställer jag in klockan?

Tryck på HOME, tryck på Inställningar > Allmänt > Datum/Tid. Ställ in datum och tid manuellt eller aktivera automatisk synkronisering.

Hur använder jag backkameran?

Anslut backkameran till kontakten CAMERA IN. Bilden visas automatiskt när du backar. Du kan också aktivera den manuellt via HOME > Backkamera.

Kan jag titta på videor under körning?

Nej, av säkerhetsskäl blockeras videouppspelning när fordonet rör sig. Meddelandet 'Video blockerad för din säkerhet.' visas. Video är endast tillgänglig vid stillastående med parkeringsbromsen åtdragen.

Hur uppdaterar jag firmware?

Besök Sonys supportwebbplats enligt adressen i manualen, ladda ner uppdateringen till ett USB-minne och anslut det till enheten. Följ instruktionerna på skärmen. Ta inte bort USB-minnet under uppdateringen.

Vilka ljudformat stöds via USB?

Enheten stöder MP3, WMA, AAC, etc. Se manualen för fullständig lista. USB-porten ger laddningsström upp till 1,5 A.

Hur återställer jag enheten till fabriksinställningarna?

Tryck på HOME, tryck på Inställningar > Allmänt > Återställning och bekräfta. Alla inställningar raderas.

Vad gör jag om ljudet är dämpat?

Indikatorn ATT lyser när ljudet är dämpat. För att avbryta, håll ned HOME-knappen i 1 sekund eller vrid volymratten.

Hur använder jag WebLink-funktionen?

Installera appen 'WebLink Apps' på din smartphone. Anslut telefonen till radion via USB. Appens skärm visas på radion. Se hjälpguiden för mer information.

BRUKSANVISNING XAV1550D SONY

For att använda smarttelefoner som har "WebLink Apps" installerat, se Hjalpguiden på det bakre omslaget.

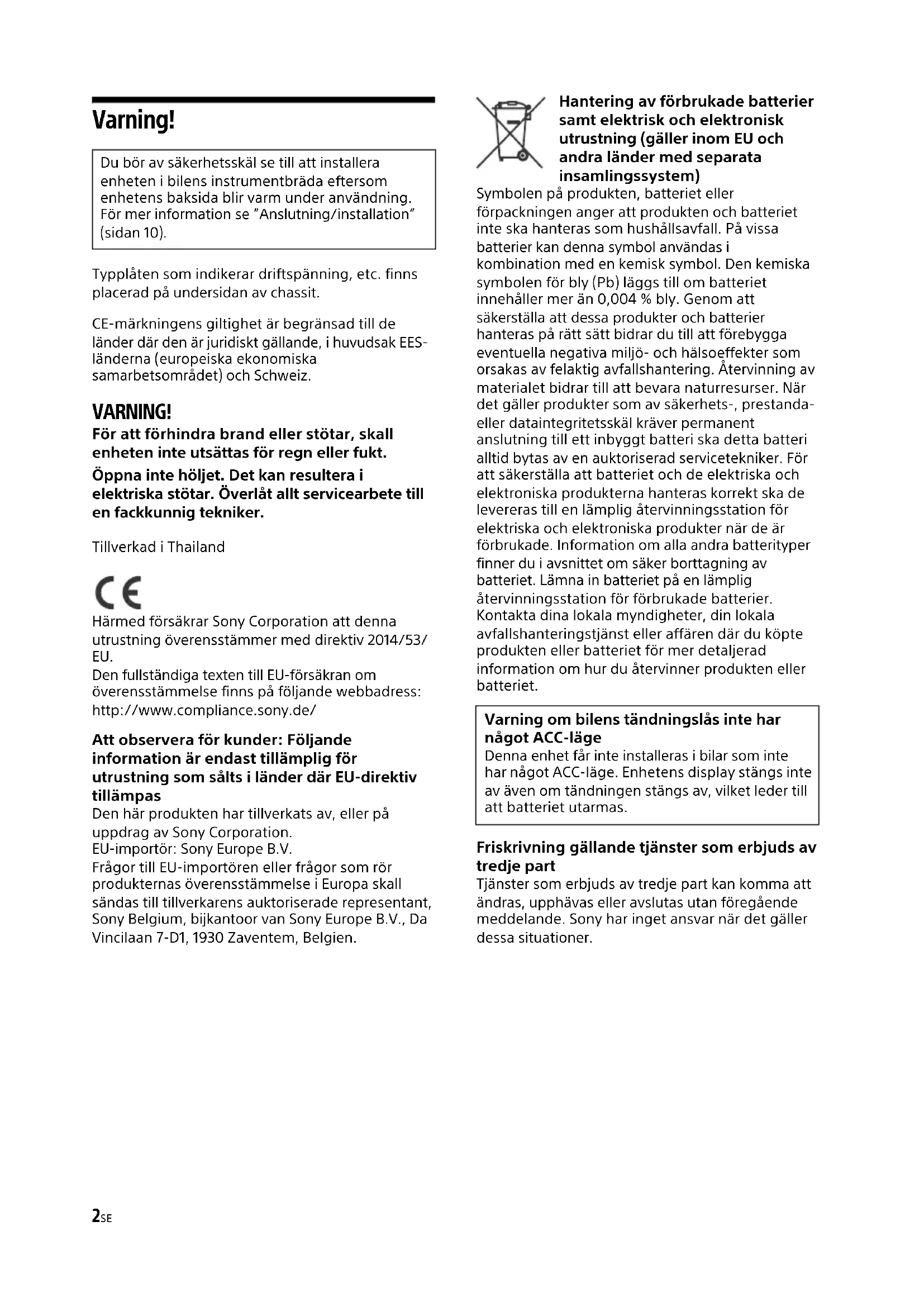

Warning

Typplaten som indikerar driftspanning, etc. finns placerad pa undersidan av chassit.

CE-märkningens giltigkeit ar begränsad till de Länder darr den ar juridiskt gällande, i huvudsak EES-landerna (europeiska ekonomiska samarbetsomradet) och Schweiz.

WARNING!

For att forhindra brand eller stötar, skall enheten inte utsattas for regn eller fukt.

Öppna inte höljet. Det kan resultera i elektriska stötar. Überlät allt servicearbete till en fackkunnig tekniker.

Tillverkad i Thailand

C

Härmed fösakrar Sony Corporation attenna ustrustning overensstämmer med direktiv 2014/53/EU.

Den fullständiga texten till EU-forsakran om
överensstammelse finns på följande webbadress:
http://www.compliance.sony.de/

Att observera for kunder: Foljande information ar endast tillamplig for utrustning som salts i lander darr EU-direktiv tillampas

Den harprodukten har tillverkats av,eller pa upppdrag av Sony Corporation.

EU-importor: Sony Europe B.V.

Fragor till EU-importoren aller fragor som rör Produktternas überensstammelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.

Hantering av forbrukade batterieramt elektrisk och elektroniskutrustning (galler inom EU ochandra lander med separatainsamlingssystem)

Symbolen på Produkten, batteriet erlerforpackningen anger attprodukten och batterietinte sca hanteras som hushållsavfall. Pà vissabatterier kanenna symbol användas ikombination med en kemisk symbol.Den kemiskasymbolen for bly (Pb) laggs till om batterietinnerhäller mer an 0,004 % bly.Genom attsakerstalla att dessaprodukter och batteriarchanteras pa ratt satt bidrar du till att forebyggaeventuella negativa miljö- och halsoeffekter somorsakas av felaktig avfallschantering.Atervinning avmaterialiet bidrar till att bevara naturresurser.Nardet gällerprodukter som av sakerhets-, prestandaeller dataintegritetsskal kraver permanentanslutting till ett inbyggt batteri sca detta batterialltid bytas av en auktoriserad servicetekniker.Foratt sakerstalla att batteriet och de elektriska ochelektroniskaprodukterna hanteras korrekt skaderlevereras till en lamplig Återvinningsstation forelektroniska och elektroniskaprodukter när de arforbrukade.Information om alla andra batterityperfinner du i avsnittet om saker borttagning avbatteriet.Lämna in batteriet pa en lampligatervinningsstation forforbrukade batterier.Kontakta din Lokala myndigheter,din lokalaavfallschanteringstjänst eller affaren dar du köpteprodukten erler batteriet for mer detailjeradinformation om hur du Återvinnerprodukten ellerbatteriet.

Varning om bilens tändningslås inte har nagot ACC-läge

Denna enchet fár inte installeras i bilar som inte har nagot ACC-lage. Enhetens display stangs inte av aven om tandningen stangs av, vilket leder till att batteriet utarmas.

Friskrivning gällande tjänster som erbjuds av tredje part

Tjänster som erbjuds av treadje part kan komma att andras, upphavas eller avslutasutan foregående meddelande. Sony har inget ansvar nar det gäller dessa situationer.

Viktigt meddelande!

Forsiktigkeit

SONY SKALL UNDER INGA OMSTANDIGHETER
HÄLLAS ANSVARIGT FÖR EVENTUELLA
OAVSIKTLIGA, INDIREKTA ELLER PAFÖLJANDE
SKADOR ELLER ANDRA SKADOR INKLUSIVE, MEN
UTAN BEGRÄNSNING FÖR, UTEBLIVEN VINST,
FÖRLORADE INTÄKTER, DATAFORLUST, MINSKAD
ANVÄNDNING AV PRODUKTEN ELLER EVENTUELL
TILLHÖRANDE UTRUSTNING, DRIFTAVBROTT OCH
KÖPARENS TID SOM RELATERAR TILL ELLER
UPPSTAR PÅ GRUND AV ANVÄNDNINGEN AV DENNA
PRODUKT, DESS MASKINVARA OCH/ELLER
PROGRAMVARA.

Kära kund! Denna produit innehäller en radiosändare.

Enligt UNECE-bestammelserna nr. 10 kan en fordonstillverkare alagga vissa villkor for installation av radiosandare i fordon.

Kontrollera fordonets braksanvising eller kontakta fordonstillverkaren eller äterförsäljaren innan du installerarenna produit i fordonet.

Nödsamtal

Denna BLUETOOTH-handsfree for bil och den elektroniska encheten som ar ansluten till handsfree drives via radiosignaler, mobila och fasta natverk damit anvandarprogrammerad Funktion, vilket inte kan garantera anslutning under alla forhällanden. Du bör därfor inte enbart Förlita dig på en elektronisk enchet für nödvändig kommunikation (t.ex. vid medicinska nösituater).

Om BLUETOOTH-kommunikation

• Mikrovágor som sänds frän en BLUETOOTH-enhet kan páverka Funktionen hos elektronisk medicinsk utrustning. Stäng avenna ench et andra BLUETOOTH-enheter på foljande platser, aftersom det finns risk for att de orsakar olyckor.

• Där lättantändig gas forekommer: sjukhus, tag, flygplan och bensinstationer

• I narheten av automatiska dorrar och brandlarm
• Denna enchet klarar de sakerhetskrav som ingar i BLUETOOTH-standarden for att skapa en saker anslutning nar tradlös BLUETOOTH-teknik anvands, men tank pa att installingarna kan vara gjorda sa att sakerheten inte racker. Var försiktig vid kommunikation med tradlös BLUETOOTH-teknik.
• Vi kan inte hällas ansvariga für eventuellt informationslackage som uppstätt under BLUETOOTH-kommunikation.

Om du har nagra frågor eller problem gällande denna,enhet som inte tas upi denna handbok skadu kontakta narraste Sony-Återförsäljare.

Guide till delar och kontroller

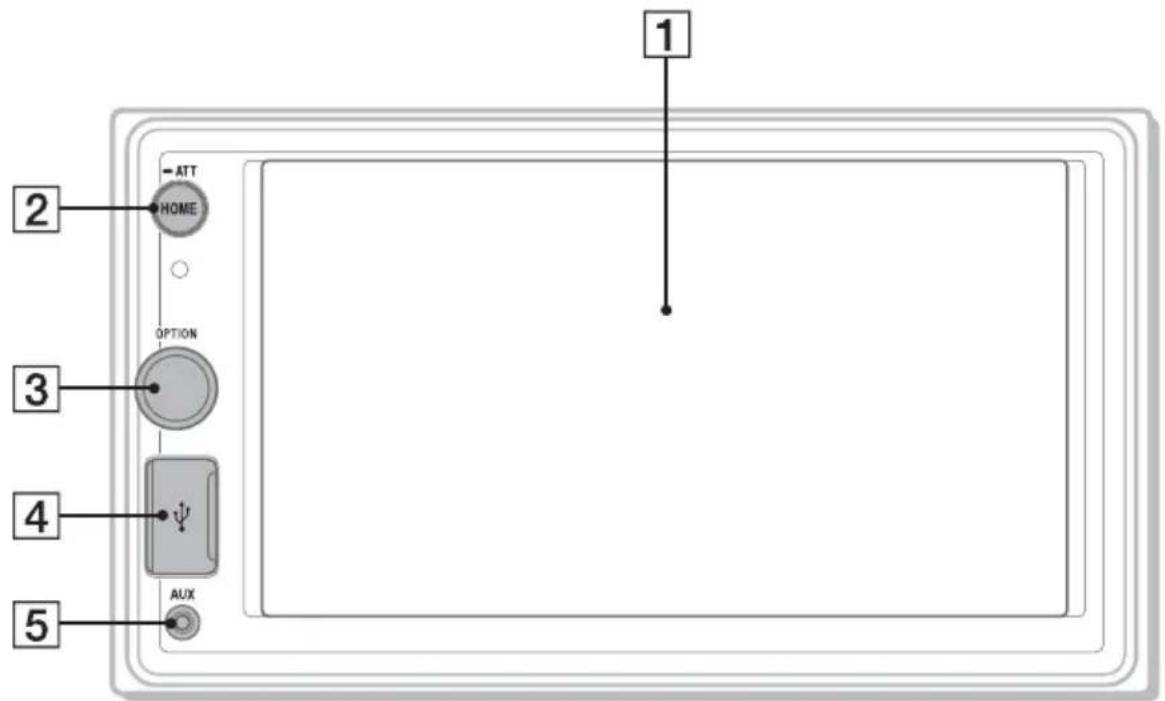

Huvudenhet

1 Display/pekskarm
2 HOME

Tryck for att visa HOME-skärmen (sidan 5).
ATT (dampa)
Häll intryckt i 1 sekund für att dampa ljudet.
Häll intrycktigen erler vrid volymkontrollratten
for att avbryta.
3 Volymkontrollratt
Vrid for att justera volymen nar Ijudet matas ut.
OPTION
Tryck for att visa OPTION-skärmen (sidan 5).

4 USB-port
AUX-ingang

Skärmvisning

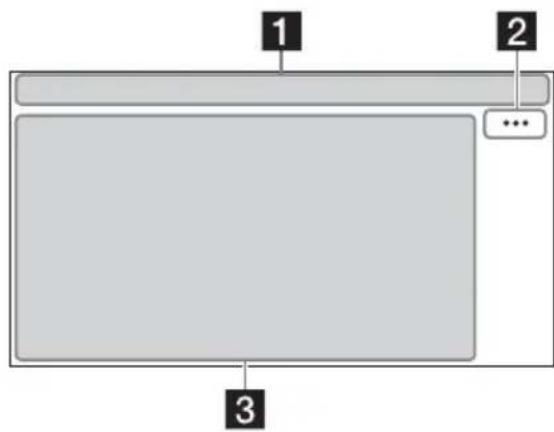

Uppspelningsskärm:

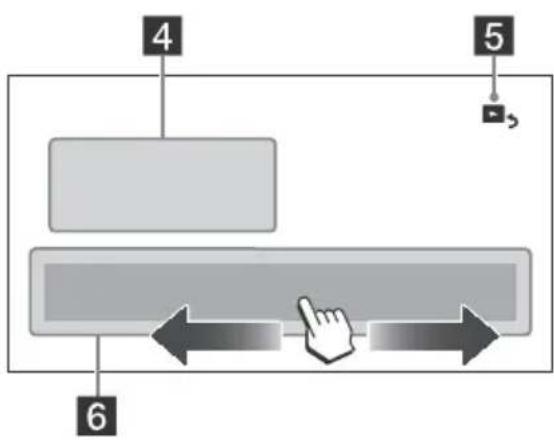

HOME-skärm:

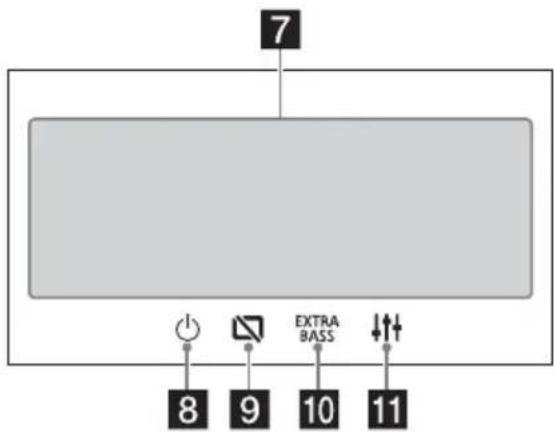

OPTION-skärm:

1 Statusindikator

ATT	Tänds:när ljudet dämpas.
AF	Tänds:när AF (alternative frekvenser)är tillgängligt.
TA	Tänds:när aktuell trafikinformation (TA: Trafikmeddelanden)är tillgängligt.
ANNC	Tänds:när att DAB-meddelandeär tillgängligt.
DAB.II	Indikerar signalstyrka für DAB-radion.
8	Tänds:när Bluetooth®-signalenär aktiverad. Blinkar:när anslutning pagsr.
9	Tänds:när det gär att spelapä ljudenheten genom att aktivera A2DP (Advanced Audio Distribution Profile).
10	Tänds:när det gär att ringa handsfreesamtal genom att aktivera HFP (Handsfree Profile).
Y.ILL	Indikerar signalstyrka für anSLuten mobiltelefon.
100	Indikerar äterstående batteritid für anSLuten mobiltelefon.

2 (kallalternativ)

Oppnar menyn for kallalternativ. Tillgangliga.
altarnativ skiljer sig beroende pa kallan.

3 Tillampningsspecifikomrade

Visar uppspelningskontroller/-indikationer ellen visar enhetens status. Visade alternativ skiljer sig beroende pa kallan.

4 Klocka

Visar tiden som ställts in underinställning av datum/tid.

5 (atergà till upspelningsskärmen)

Växlar fran HOME-skärmen till upspelningsskärmen.

6 Tangenter for val av kalla och inställninger

Ändrar källa eller gör olica installningar.
Rulla for att valja installningsikonen aller andra ikoner.
Tryck på den källikon du vill valja.

Radio DAB+	Bis Audio
Phone USB	Web link
AUX	Rear Camera	Settings

7 Tangenter for val av ljud Andrar ljudet.
8 (standby)

Växlar encheten till standbyläge (USB-laddning fungerar fortfarande). Tryck på valfri knapp for att ateruppta.

9 (skärn avstängd)

Stänger av skärmen. Tryck pa valfri del av skärmen for att starta den igen om den ar avstangd.

10 EXTRA (EXTRA BASS)

Ändrar EXTRA BASS-inställingen.

EQ10/Subwoofer

Andrar EQ10/Subwoofer-installungen.

GrundläggandeFUNKTIONER

Koppla samman med en BLUETOOTH-enhet

När en BLUETOOTH-enhet ansluts for Första gangen kravs en ömsesidig registrering (som kallas "ihopparning"). Genom ihopparningen kanenna enchet och andra encheter kanna igen varandra.

1 Tryck på HOME, tryck sedan på [Settings] → [Bluetooth] → [Bluetooth Connection] → [ON] → [Pairing].
blinkar när encheten befinner sig i standbylage for ihopparning.
2 Utför ihopparning på BLUETOOTH-enheten for att identifieraenna enhet.
3 Välj namnet på din modell som visas i BLUETOOTH-enhetens teckenfönster*.

När ihopparningen ar gjord lyser med ett fast ske.

• Om du mâste ange en kodnyckel på BLUETOOTHenheten anger du [0000].

Ansluta den bakatriktade kameran

Genom att ansluta den bakatriktade kameran (tillval) till CAMERA IN-terminalen, kan du visa bilden fran den bakatriktade kameran. For mer information, se "Anslutning/installation" (sidan 10).

Visa bildendrdenbakatriktadekameran

Tryck på HOME, tryck sedan på [Rear Camera].

Avbryta demonstrationslaget

1 Tryck på HOME, tryck sedan på [Settings].
2 Tryck pa [General], sedan pa [Demo] for att stalla in pa [OFF].
3 Tryck två ganger pa (tillbaka) for att avsluta installningsmenyn.

Uppdatera den fasta programvaran

Se supportsidan pa det bakre omslaget och folj sedan anvisiningarna online for att upddatera den fasta programvaran.

Obs!

Ta inte bort USB-enheten under upddateringen.

Övrig information

• Antennen matas ut automatiskt.
• När du lämnar over encheten till annan ögare ellergör dig av med bilen med encheten installerad,maste alla installningar initieras tillfabrikinstallingar genom att utforafabrikinstalling.
• Undvik att skvatta vatska på encheten.

Noteringar gällande sakerhet

Lokala trafiklagar och -bestammelser maste foljas.
- Vid körning

Titta inte på eller manövrera encheten eftersom det kan leda till att du distraheras och orsakar en olycka. Parkera bilen på en saker plats for att titta på eller manövrera encheten.
- Använd inteinstallningsfunktionen aller nàgon annan Funktion som kan ta bort din uppmärksamhet frän vagen.
- När du backar bilenördu vändadigom och titta noggrant runt omkring bilenfor din sakerhet,även om den bakatriktade kameran ansluten.Lita inte heltpden bakatriktade kameran.

• Vid manövrering

• För inte in dina händer, fingrar eller främnde foremål i encheten eftersom det kan leda till personskada eller skada på encheten.

• Forvara små delar utom räckhäll for barn.
• Se till att använda sakerhetsbälten für att undvika skada vid handelse av att bilen plotsligt rör sig på ett ovändat satt.

Forhindra olyckor

Bilder visas endast när du parkerat bilen och dragit at handbromsen.

Om bilen rör sig under videouppspeling visas följande fösiktighetsmeddelande och det gär inte att se på videon.

Manovrera inte encheten aller titta på skärmen under bikkörning.

Noteringar om LCD-skärmen

• Utsatt inte LC

skärmen for vatten
eller vätskor av nagot
slag. Detta kan orsaka
ett fel.

TryckinteforhartpLCD-skarmen

eftersom det kan leda till att bilden forvrangs ell orsaka Funktionsfel (dvs.

bilden blir otydlig ellr LCD-skarmen skadas).

Tryck inte pa skarmen annat an med dina fingrar eftersom det kan skada LCD-skarmen.
Rengor LCD-skarmen med en torr, mjuk trasa.

Använd inte losningsmedel som bensin, thinner, speciella rengöringsmedel aller antistatiska sprejer.

• Enheten fär inte användasutanfor temperaturintervalt 0^ till 40^
  Det kan hända att bilden inte syns tydligt om bilen parkeras pa en kall erler varm plats. Skärmen skadas daremot inte och bilden blir tydlig nar temperaturen i bilen blir normal.
• Nagra fastabla, roda ellgronapunkter kan dyka upp pa skarmen. Dessa kallas for "ljusa punkter" och ar nagot som kan ske med LCD-skarmar. LCDskarmen aren precisionstillverkad enhet med fler an 99,99% av segmenten functionsdugliga.Det finns daremot en risk att en liters procentandel (vanligtvis 0,01%) av segmenten inte lyser som de ske.Detta stor daremotinte visningen.

Noteringar om pekskärmen

• Enheten anvander en motstandskraftig pekskarm. Tryck pa skarmen direkt med fingerspetsen.
• Denna enhances stöder inte flertrycksfunktion.
  Tryck inte pa skarmen med vassa foremal som t.ex. en nal, penna aller fingernageln. Det gar inte att anvanda en stylus-penna medenna enchet.
  Lat inte pekskarmen komma i kontakt med nagra foremal. Om du ror vid skarmen med annat an din fingerspets kan det handa att encheten inte svarar pa ratt satt.
• Utsatt inte encheten for starka stotar aftersom skarmen ar gjord av glasmaterial. Om skarmen skulle raka spricka eller gasonder far du inte rova vid den del som ar trasig, aftersom det kan leda till personskada.
  Häll andra elektriska encheter borta fran pekskärmen. De kan gora sa att pekskärmen slutar fungera.

Om iPhone

• Kompatibla iPhone-modeller:

iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
- Användning av "Made for Apple"-märket betyder att ett tillbehör har utformats für anslutninq specifikt till Appleprodukter som identifieras på market och har certifierats av utvecklaren att uppfylla Apples standarder vad gäller prestanda. Apple ar inte ansvarig for enhetens Funktion aller overensstammelse med sakerhets- och myndighetsstandard.

Om detta tillbehör används med en Apple-productk kan det páverka den tradlósaprstandan.

Notering om licensee

Denna produit innehäller programvara som Sony använder under ett licensavtal med ägaren av upphovsrätten. Upphovsrattens ägare kraver att vi meddelar innehälet i detta programvaruavtal till vära kunder.
For mer information om programvarulicensek kan du valja [Settings] [General] [Open Source Licenses].

Angaende GNU GPL/LGPL-anpassad programvara

Denna produkt innehälter programvara som ar tillganglig for fjlande allmanna GNU-licensor (hadanefter kallat "GPL") ell er ej allmanna GNU-licensor (hadanefter kallat "LGPL"). Detta innebär kunders ratt att fà tillgang till, modifiera och distribuera källkoden vidare for denna programvara under de villkor som namns i GPL eller LGPL som visas på denna enthem.

Källkoden for programvaran ovan finns tillganglig pa Internet.

Gà till följande webbplats och vålj sedan modellnamnet "XAV-1550D" für nerladdning.

Webbplats: http://www.sony.net/Products/Linux/ Notera dock att Sony diremot inte kan svara pa fragor gallande innehallet i kalkoden.

Om du har nagra fragor uller problem gallande denna enhet som inte tas upp i denna bruksanvisning sca du kontakta namaste Sony-aterforsaljare.

Tekniska data

Skärm

Bildskärnstyp: bred LCD-skärm i färg

Matt: 6,2 tum/157 mm

System: TFT aktiv matris

Antal bildpunkter:

1 152 000 bildpunkter (800× 3 RGB) × 480)

Fargsystem:

Automatisch val av PAL/NTSC for CAMERA INTERMinal

Radio

DAB/DAB+

Inställningsomfång: 174,928 MHz - 239,200 MHz

Antennterminal: Extern antennanslutting

FM

Inställningsomfäng: 87,5-108,0 MHz

Användningskänslighet: 7 dBf

Signal-till-brus-forhallande:70 dB (mono)

Separation vid 1 kHz: 45 dB

AM

Inställningsomfang: 531 kHz - 1602 kHz

Känsliget: 32 V

USB-spelare

Gränsnitt: USB-port (hög hastighet)

Maximal ström: 1,5 A

*1 Den faktiska räckvidden varierar beroende på faktorer som hinder mellan enhenter, magnetfalt runt mikrovågsugnar, statisk elektricitet, mottagningskändslighth, antennens prestanda, operativsystem, programvara m.m.

*2 BLUETOOTH-standardprofiler visar anledningen till BLUETOOTH-kommunikation mellan enheter.

Förstärkare

Högtalarimpedans: 4 Ω - 8 Ω

Maximal uteffekt: 55W× 4 (vid 4

Allmänt

Strömkrav: bilbatteri på 12 V DC (negativ jordning)

Märkströmforbrukning: 10 A

Matt:

Ca. 178mm× 100mm× 133mm (b/h/d)

Monteringsmatt:

Ca. 182mm× 111mm× 120mm (b/h/d)

Vikt: Ca. 0,9 kg

Förpackningens innehäll:

Huvudenhet (1)

Delar for installation och anslutningar (1 uppsattning)

Be din Återförsäljare om mer information.

Ratt till andring av design och specificationer forbehalles.

Upphovsratt

Market Bluetooth® och dess logotypär ar registrarade varumärken som tillhör Bluetooth SIG, Inc. och användning av sādana marken sker på licens frän Sony Corporation. Andra varumärken och varunamn tillhör respektive ägare.

Windows Media ar antingen ett registrarat varumärke ellert varumärke som tillhör Microsoft Corporation i USA och/eller andraalander.

Denna produit ar skyddad av viss immateriell egendomsratt som tillhör Microsoft Corporation. Använding aller distribution av sādan teknik utanforprodukten ar inte tillatenutan licens frän Microsoft ellert auktoriserat Microsoft-dotterbolag.

Apple och iPhone ar varumärken som tillhör Apple Inc., registrarat i USA och i andraaland.

WebLink ar ett registrarat varumärke som tillhör Abalta Technologies, Inc. i USA och ar ett varumärke i andraalander.

Alla andarumarken ar varumarken som tillhorsina respektive agare.

Anslutning/installation

Forsiktigkeit

• Denna enchet fär inte installeras i bilar som inte har nagot ACC-läge. Enhetens display stängs inte av även om tändningen stängs av, vilket leder till att batteriet utarmas.
• Dra alla jordade kablar till en gemensam jordningspunkt.
  Lat inte kablarna fastna under en skruv aller i rørliga delar (t.ex. satesralsen).
  For att undvika kortslutning maste du vrida av bilens tanding innan ansluttingar gors.
• Anslut nätkablarna ① till encheten och högtalarna innan de ansluts till nätkontakten.
• Av sakerhetsskal bor du isolera eventuella losa kablar som inte ansluts med eltejp.
  Välj monteringsplatsen med omsorg sà att inte enheten stör din normala körning.
• Undvik att installera encheten på platser)daret finns mycket damm, smuts, kraftiga vibrationerer erler hoga temperaturer, t.ex. i direkt solljus ellir närhen av varmluftsutslapp.
• Använd bara de medfoljande fästena für en trygg och saker installation.

Notering gällande nätkabeln (gul)

Närenna enhet ansluts tillsammans med andra stereokomponenter maste amperetalet for bilkretsen, som encheten ar ansluten till, vara högre an summan for varje komponents särkringsstyrka.

Notering gällande installation i bilar med startstoppsystem

Notering gällande installation i bilar med elektriskt handbromssystem

For bilar med elektriskt handbromssystem kan det hända att vissa relaterade Funktioner (t.ex. videoblockeringsfunktionen) inte fungerar som den ska.

Denna lista over delar innehaller inte allt i forpackningen.
- Monteringshylsan 6 ar monterad pa encheten vid leverans. Anvand frigoringsnycklarna 8 for att ta bort monteringshylsan 6 fran encheten, innan encheten installeras. For mer information, se "Ta bort monteringshylsan" (sidan 13).
- Behçal frigöringsnycklarna 8 for framtida användning eftersom dekommen att behövas om du monterar bort encheten fran bilen.

Anslutning

1 Medfoljer ej
2 Hogtalarimpedans: 4 Ω till 8 Ω × 4
3 RCA-stiftkabel (medfoljer ej)
4 Använd en adaptor För en tradbunden fjärkrkontroll (medfoljer ej) beroende på vilken typ av bil du har. Mer information om hur du använder tradbunden fjärkrkontroll finns i "Använda den tradbundna fjärkrkontrollen" (sidan 13).
5 Använd en adapter (medfoljer ej) om antennanslutningen inte passar, beroende på vilken typ av bil du har.
6 Dra mikrofonkabeln sa att den intehindrar din körförmåga, oavsett om den används eller inte. Fäst kabeln med t.ex. en klämma om den dras pa golvet där du har fötterna.
7 Mer information om att installerera mikrofonen finns pa "Installera mikrofonen" (sidan 13).
8 Ställ in [Antenna Power] på [ON] (standard) eller [OFF] beroende på vilken typ av DAB-antenn (medfoljer ej) som används. Max. stromstyrka 0,1 A

Gora anslutninger

Om du har en antenn utan relabox kan det handa att antennen skadas om du ansluter encheten via medfoljande natakablar ①.

Till bilens högtalaranslutting

1	Bakre högtalare	⊕	Lila
2	(höger)svartrandig
3	Främre högtalare	⊕	Grä
4	(höger)svartrandig
5	Främre högtalare	⊕	Vit
6	(väster)vorrandig
7	Bakre högtalare	⊕	Grön
8	(väster)svartrandig

2 Till bilens nätkontakt

12	kontinuierlig strömförsörjning	Gul
13	antenn/ Förstärkkontroll (REM OUT)	Blå-/vitrandig
14	växlad strömförsörjning belysning	Orange-/vitrandig
15	växlad strömförsörjning Röd
16	jörndning Svart

3 Till handbromsens brytarkabel

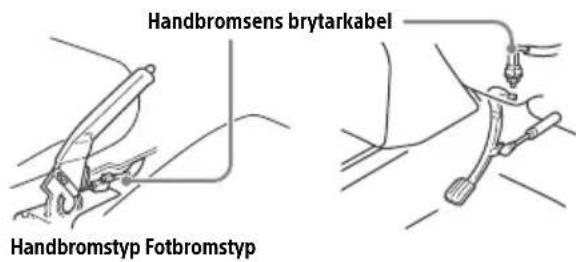

Monteringsplatsen for handbromsens brytarkabel beror pa vilken typ av bil du har. Se till att ansluta handbromsens kabel (ljusgron) bland natkablarna ① till handbromsens brytarkabel.

Till +12 V-strömuttaget på bilens bakre lampkabel (endast vid anslutning av bakátriktad-camera)

Minnesbehällningsanslutting

När den gula nätkabeln ar anslutenkommen stromforsörjning alltid att ske till minneskretsen även nar tandningen ar avstängd.

Högtalaranslutning

-Stang av encheten innan hogtalarna ansluts.
- Använd högtalare med en impedans pa 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet for att undvika skada.

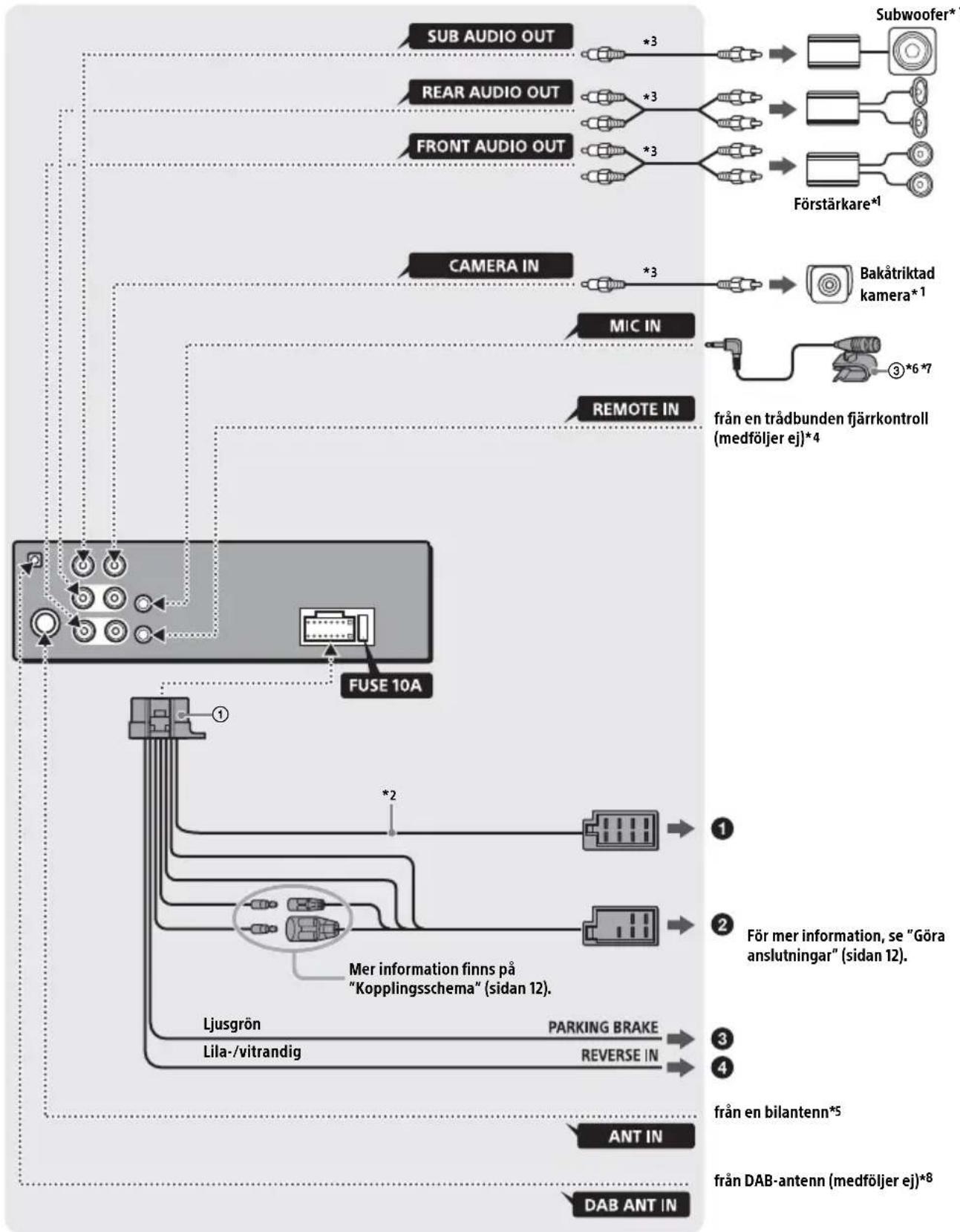

Kopplingsschema

Kontrolera bilens nätkontakt och passa in kabelansluttingarna korrekt beroende på vilken bil du har.

Nätkontakt

Vanlig anslutning

12	kontinuierlig strömförsörjning	Gul
15 våxlad strömförsörjning Röd

När positionerna För röd och gul kabel kastas om

12 våxlad strömförsörjning Gul
15	kontinuereg strömförsörjning	Röd

För bilarutan ACC-läge

Anslut encheten till bilens strömförsörjning nar du passat in kontakterna och växlat natkablar på rätt satt. Om du har nagra frågor eller problem gällandeenna enchet som inte tas upp ienna handbok skadu kontakta biläterförsäljaren.

Installeramikrofonen

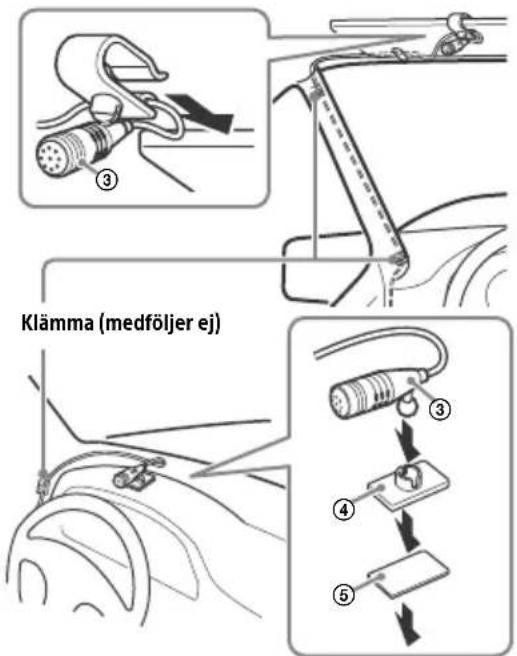

Du mâste installerera mikrofonen ③ für att fangga upp din rost vid handsfreesamtal.

Forsiktigkeit

• Det ar extrem farligt om kabeln viruses runt rattstangen aller vaxelspaken. Se till att inte kabeln och andra delar hindrar din korning.
• Kontakta affaren där du köpteenna enchet ellber biläterforsäljen fore installation om det finns krockkuddar erer annan stötdampande utrustning i din bil.

Obs!

• Vid installation på instrumentbrändan måste du ta bort skärmlämman frän mikrofonen ③, sedan ansluta monteringsplattan ④ till mikrofonen ③.
  Rengor ytan pa instrumentbradan med en torr trasa innan du fester den dubbelsidiga tejpen ⑤.

Anvanda den tradbundna fjarrkontrollen

1 For att aktivera den tradbundna fjarrkontrollen staller du in [Steering Control] under [General] till [Preset].

Anvanda den bakatriktade kameran

Den bakatriktade kameran (medfoljer ej) maste installeras fore anvanding.
Bilden fran den bakatriktade kameran ansluten till CAMERA IN-terminal visas nar:

• bilens backljenus tänds (eller växelspaken ställs in på R-laget (back)).
• du trycker på HOME, sedan på [Rear Camera].

Installation

Ta bort monteringshylsan

Ta bort monteringshylsan ⑥ fran encheten innan encheten installeras.

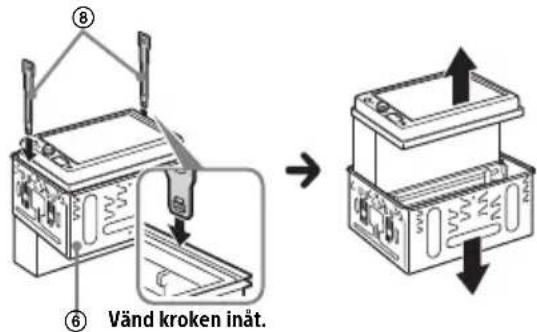

1 Satt i de bada frigoringsnycklarna ⑧ tills de klickar pà plats och dra ner monteringshylsan ⑥, dra sedan upp encheten for att separera.

Montera encheten på instrumentbrädan

• Se till att hakarna på båda sidorna om monteringshylsan ⑥ ar böjda inat 3,5 mm, innan installationen sker.
  For japanka bilar, se "Montera encheten i en japon bil" (sidan 14).

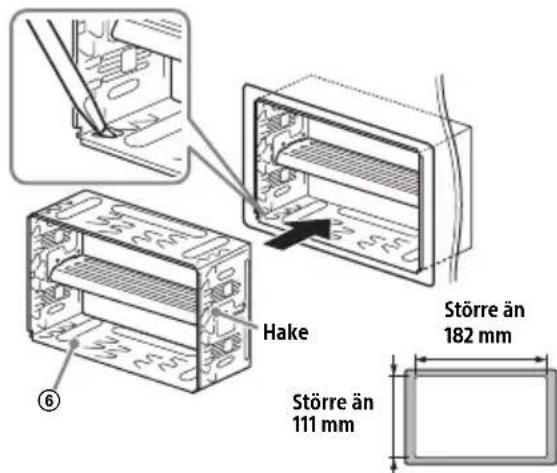

1 Placera monteringshylsan 6 inuti instrumentbradan, bj sedan klorna utat for en snav passform.

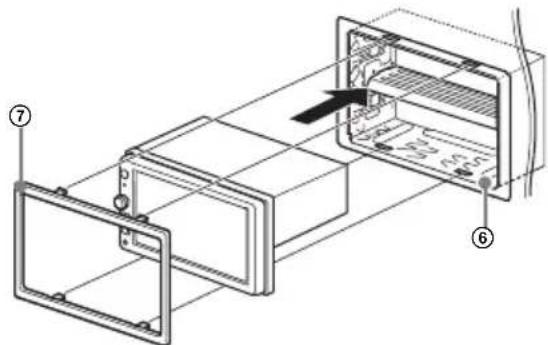

2 Montera encheten pa monteringshylsan 6.

Obs!

• Om hakarna ar raka eller bjoja utat gar det inte att montera enheten paett sakert satt och den kan fjadra ur sin position.
• Se till att de 4 hakarna pa avslutningslisten (7) sitter som de ski i sparen pa monteringshylsan (6).

Montera encheten i en japansk bil

Det kan hända att encheten inte går att installerera i vissa japansvka bilar. Kontakta i sadana fall din Sony-aterförsäljare.

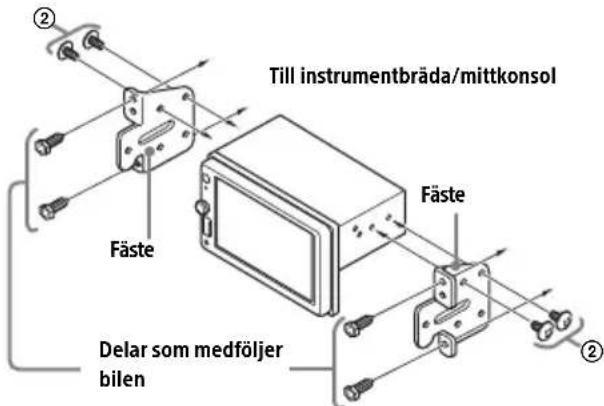

Närennaenhetmonterasibilensforinstallerade fästen anvanderu monteringsskruvarna ② i lampliga skruvhälberoende pa vilken bil du har: TforTOYOTAochNforNISSAN.

Obs!

Montera endast med monteringsskruvarna ② for att undvika Funktionsfel.

Byte av sakring

Se till att anvanda en sakring som stammer med det amperetal som stared pa den ursprungliga sakringen, nar du byter sakring.

Om sakringen skjuter, kontrollera strömanslutningen och byt sakringen.

Om sakringen skjuter igen after bytet kan det hända att det ar ett invändigt fel. Kontakta i sadana fall din narmaste Sony-äterforsäljare.

Блгарский

C hacToaTo, Sony Corporation deKnapupa, Ye ToBa obOpyDbAHe e B CbOTBeTCTBne C DnpeKTnBa 2014/53/EU.
LJIocTHnT TeKCT Ha EC deKnapaunTa 3a CbOTBeTCTBne MoKe Da ce HamepHa CneDnHn INHTepHet aDPEC:
http://www.compliance.sony.de/

Hrvatski

Sony Corporation ovime izjavljuhe da je ova opremau skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://www.compliance.sony.de/

Cesky

Härmed fösakrar Sony Corporation attenna utrustning overensstämmer med direktiv 2014/53/ EU. Den fullständiga texten till EU-fösakran om overensstammelse finns pa foljande webbadress: http://www.compliance.sony.de/

Türkce

Om du har nagra fragor aller for den senaste supportinformationen omenna Produkt, se webbplatsen nedan:

For att fã mer information kan du besoka foljande webbplats och se ditt enchetsnamn som visas nedan.

XAV-1550D(EUR)
