NVU81T - Gps SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	GPS di navigazione portatile
Marca	Sony
Modello	NVU81T
Dimensioni (L × H × P)	134,4 × 79,1 × 44,0 mm (parti sporgenti escluse)
Peso	Circa 380 g
Schermo	Schermo LCD TFT 4,3 pollici (16:9), risoluzione 480 × 272 pixel
Alimentazione	5 V CC (adattatore di rete o adattatore auto)
Batteria integrata	Litio-ione ricaricabile, autonomia fino a 3 h 30, carica in 2 h 30 (standby) o 4 h 30 (acceso)
Ricevitore GPS	Integrato, ricezione satellitare
Funzioni di navigazione	Inserimento indirizzo, ricerca POI, guida vocale, schermo 2D/3D, comando gestuale
Informazioni sul traffico	TMC integrato
Supporto memoria	Slot per Memory Stick Duo (fino a 4 GB, sola lettura)
Connettività	Porta USB, presa antenna GPS esterna opzionale
Accessori forniti	Adattatore di rete, adattatore auto, supporto a ventosa, cavo USB, CD-ROM con software
Manutenzione	Pulire la ventosa con acqua, sostituire il fusibile
Precauzioni	Installazione sicura, non ostruire la visuale del conducente, non installare vicino a un airbag
Temperatura di funzionamento	Da 5 a 45 °C

Domande frequenti - NVU81T SONY

Come reimpostare il mio Sony NVU81T?

Utilizzare un oggetto appuntito (penna a sfera) per premere il pulsante RESET situato sul retro dell'apparecchio. Se il problema persiste, far scorrere l'interruttore POWER in posizione OFF, attendere 10 secondi, quindi riportarlo in posizione ON.

Come pulire la ventosa del supporto?

Staccare prima la ventosa dalla stazione di ricarica. Pulirla con acqua pulita, senza detergente. Asciugarla completamente all'aria prima di rimontarla.

Cosa fare se il GPS non capta segnale?

Assicurarsi di essere in un luogo aperto, senza ostacoli (tunnel, edifici alti). Attendere circa 20 minuti dopo la prima installazione. Se il problema persiste, verificare che l'antenna non sia ostacolata o utilizzare un'antenna GPS esterna opzionale.

Come caricare la batteria del mio GPS?

Collegare l'adattatore di rete fornito o l'adattatore auto all'apparecchio. La carica richiede circa 2 h 30 in standby o 4 h 30 quando l'apparecchio è acceso. La temperatura deve essere compresa tra 5 e 45 °C.

Come impostare la mia casa come destinazione?

Nel menu principale, selezionare Navigazione quindi Verso casa. Se non hai ancora registrato la tua casa, vai su Impostazioni e inserisci l'indirizzo durante la configurazione iniziale.

Posso usare una scheda di memoria Memory Stick con questo GPS?

Sì, è possibile inserire un Memory Stick Duo (fino a 4 GB) nell'apposito slot. Tuttavia, l'apparecchio può solo leggere i dati (non scrivere o formattare). Il Memory Stick standard non è compatibile.

Come aggiornare le mappe o il software?

Collegare il GPS a un computer tramite cavo USB dopo aver installato il software di connessione PC (ActiveSync) fornito. Utilizzare il CD-ROM per accedere al sito di supporto Sony o all'assistente lingue per gli aggiornamenti.

La guida vocale non funziona, cosa fare?

Controllare l'impostazione del volume toccando l'icona dell'altoparlante sullo schermo. Aumentare il volume. Se l'apparecchio funziona a batteria, il volume potrebbe essere leggermente ridotto. Assicurarsi che la modalità silenziosa non sia attivata.

Come passare alla modalità dimostrativa?

Andare nel menu principale: Altro... > Impostazioni > Impostazioni di base > Modalità dimostrativa. Attivare o disattivare questa opzione secondo necessità.

Cosa fare se lo schermo è scuro o anomalo?

Lo schermo può scurirsi con il caldo o il freddo. È normale e torna alla normalità con la temperatura. Se il sensore di luminosità è coperto (da una mano), lo schermo può scurirsi automaticamente. Se il problema persiste, reimpostare l'apparecchio.

MANUALE UTENTE NVU81T SONY

Guida rapida all'uso

IT

Durante la lettura del manuale, utilizzare le illustrazioni sul retro di questa pagina come riferimento rapido.

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Accessori utilizzabili: Adattatore della batteria dell'auto/Alimentatore CA

Attenzione

IN NESSUN CASO SONY POTRÀ ESSERE RITENUTA RESPONSABILE DI DANNI ACCIDENTALI, INDIRETTI, CONSEQUENZIALI O DI ALTRI DANNI INCLUSI, SENZA ALCUNA LIMITAZIONE, PERDITE DI PROFITTI, PERDITE DI GUADAGNO, PERDITE DI DATI, PERDITE DELL'UTILIZZO DEL PRODOTTO O DI QUALSIASI APPARECCHIO ASSOCIATO E TEMPI DI FERMO DOVUTI ALL'USO DEL PRESENTE PRODOTTO O DEI RELATIVI COMPONENTI HARDWARE E/O SOFTWARE.

Con la presente Sony Corp. dichiara che i modelli NV-U81T/U80 sono conformi ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Per ulteriori dettagli, si prega di consultare il seguente URL: http://www.compliance.sony.de/

Indice

Avvertenza....5

Posizione dei comandi. . . . . . . . . . . . . . . 8

Accensione dell'unità .....10

Impostazione iniziale....10

Ricezione dei segnali GPS. . . . . . . . 11

Operazioni di base 11

Operazioni di menu .....11

Gesture Command (Comandi mediante tratto) .....12

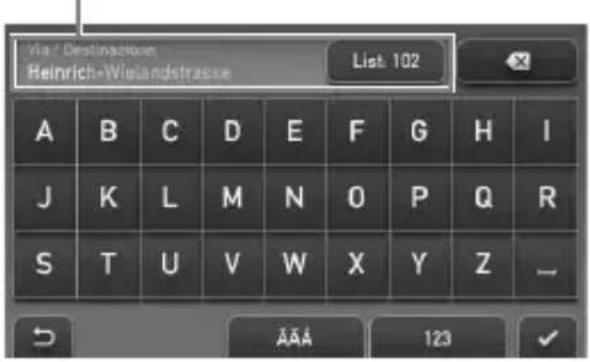

Operazioni mediante la tastiera .....14

Ricerca del percorso 15

Impostazione della destinazione e avvio della guida....15

Altri metodi di impostazione della destinazione ....17

Schermate di guida .....18

Impostazioni del sistema 22

Uso del software in dotazione 23

Contenuto 23

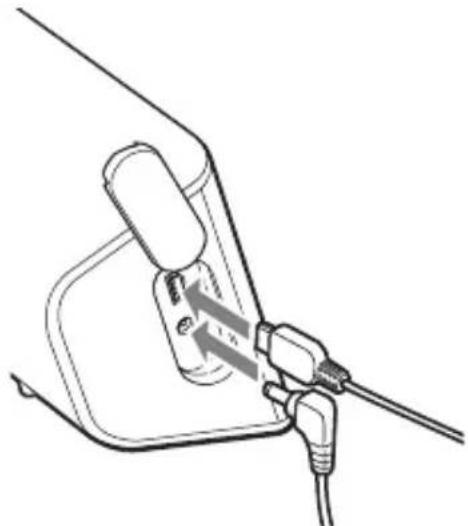

Collegamento al computer..... 23

Informazioni aggiuntive 24

Precauzioni. 24

Informazioni sulla "Memory Stick".... 25

"Memory Stick". 25

Tipi di “Memory Stick Duo” utilizzabili con il sistema. ..... 25

Nota sullo schermo LCD ..... 27

Manutenzione. 27

Pulizia della ventosa ..... 27

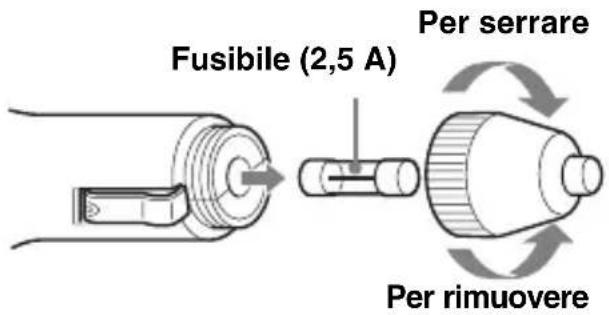

Sostituzione del fusibile ..... 28

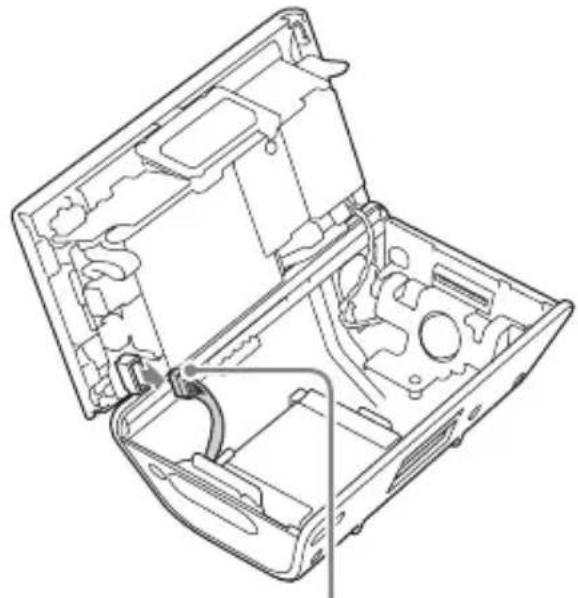

Note sullo smaltimento dell'unità 28

Caratteristiche tecniche ..... 31

Guida alla soluzione dei problemi. 32

Azzeramento dell'apparecchio 34

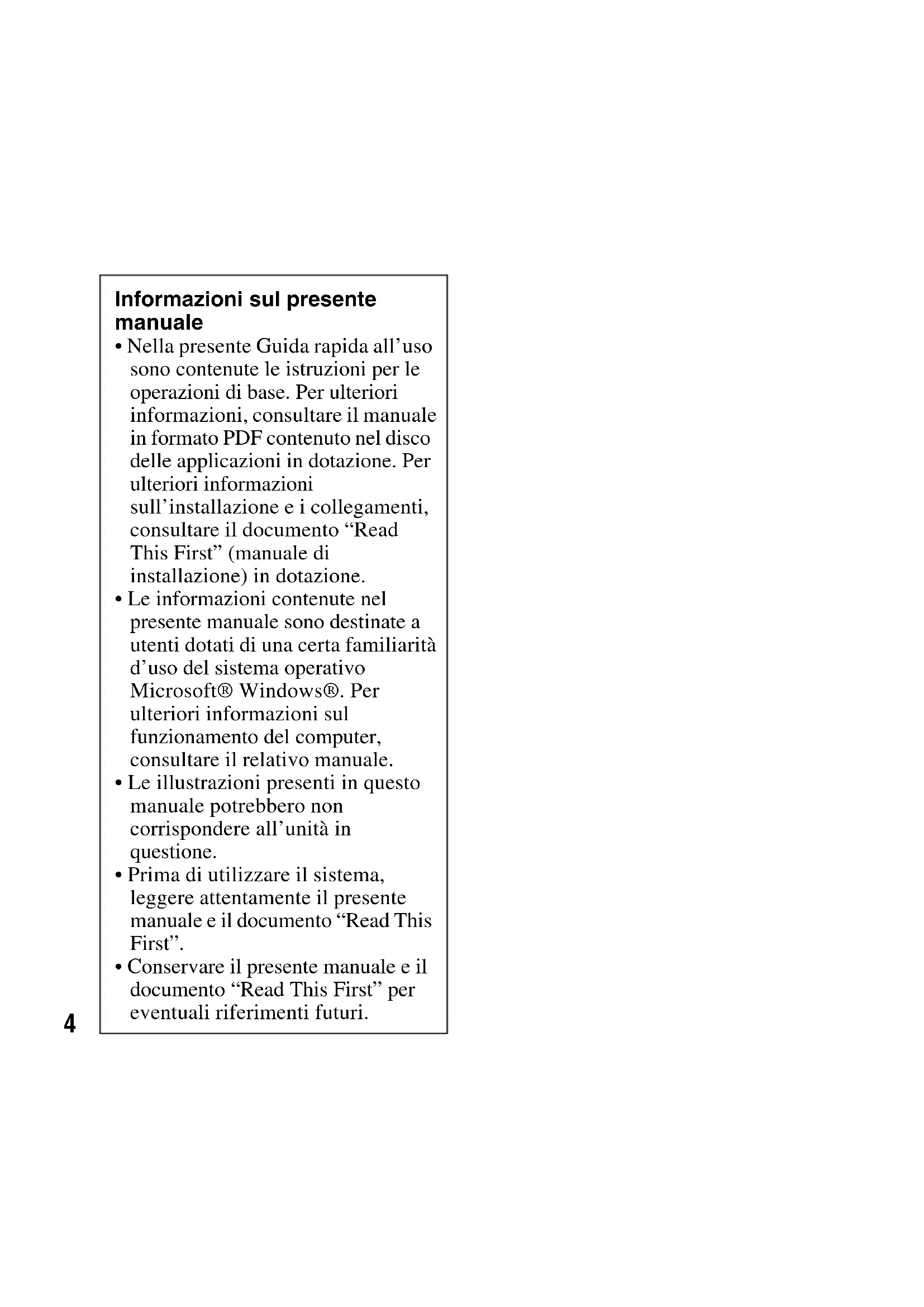

Informazioni sul presente manuale

- Nella presente Guida rapida all'uso sono contenute le istruzioni per le operazioni di base. Per ulteriori informazioni, consultare il manuale in formato PDF contenuto nel disco delle applicazioni in dotazione. Per ulteriori informazioni sull'installazione e i collegamenti, consultare il documento "Read This First" (manuale di installazione) in dotazione.

- Le informazioni contenute nel presente manuale sono destinate a utenti dotati di una certa familiarità d'uso del sistema operativo Microsoft® Windows®. Per ulteriori informazioni sul funzionamento del computer, consultare il relativo manuale.

- Le illustrazioni presenti in questo manuale potrebbero non corrispondere all'unità in questione.

- Prima di utilizzare il sistema, leggere attentamente il presente manuale e il documento “Read This First”.

- Conservare il presente manuale e il documento “Read This First” per eventuali riferimenti futuri.

Avvertenza

PRIMA DI INSTALLARE O UTILIZZARE IL SISTEMA DI NAVIGAZIONE, LEGGERE PER INTERO IL PRESENTE MANUALE E IL DOCUMENTO “READ THIS FIRST” (MANUALE DI INSTALLAZIONE) IN DOTAZIONE. UN’INSTALLAZIONE ERRATA DEL DISPOSITIVO POTREBBE CAUSARE INCIDENTI, FERITE O MORTE.

Sicurezza

• Accertarsi di effettuare quanto segue:
• installare il sistema di navigazione in un luogo sicuro, dove non ostacoli la visuale al conducente.
  – non installare l'unità sopra l'airbag.
• collocare cavi e supporto dove non ostacolano la guida.
  – applicare correttamente l'unità al supporto, onde evitare che l'unità stessa cada.
• pulire la superficie della ventosa e della superficie di applicazione prima di procedere. Inoltre, verificare che la ventosa sia fissata saldamente al parabrezza dopo l'installazione. Diversamente, l'unità o il supporto potrebbero cadere.
  – pulire la superficie del cruscotto prima di utilizzare la protezione in dotazione.

Diversamente, la sicurezza delle condizioni di guida potrebbe risultare compromessa.

• Non applicare eccessiva forza all'apparecchio o al supporto, onde evitare che cadano.
• Osservare norme, leggi e regolamentazioni locali in materia di circolazione stradale.
• Non osservare in modo continuo l'unità durante la guida. Questo comportamento è pericoloso e può provocare incidenti.
• Se occorre utilizzare il sistema di navigazione durante la guida, arrestare il veicolo in un luogo sicuro prima di procedere all'uso.
  • Non modificare l'unità.
• Non disassemblare l'unità se non al momento del relativo smaltimento.
• Non utilizzare il sistema di navigazione se è coperto o bloccato.

Se l'unità viene utilizzata in interni

Utilizzare il presente prodotto vicino ad una presa di rete. In questo modo, è possibile scollegare immediatamente la spina di alimentazione dalla presa per disattivare l'unità qualora durante l'uso si verifichino anomalie. Non utilizzare l'alimentatore CA in spazi ridotti, ad esempio tra una parete e un mobile.

continua alla pagina successiva→

Manutenzione

• Non lasciare che oggetti estranei penetrino all'interno del connettore del supporto (9) dell'unità, onde evitare problemi di funzionamento.
• Spegnere l'unità premendo I/⏻ (4), estrarla dal supporto, quindi scollegare l'adattatore della batteria dell'auto onde evitare che quest'ultima si consumi. Si noti quanto riportato di seguito. Se la presa dell'accendisigari dell'auto non è collegata alla posizione ACC della chiave di accensione, la batteria incorporata dell'unità continua ad essere alimentata anche se la chiave di accensione si trova sulla posizione di disattivazione o l'unità non è in uso.
• Non collegare accessori (adattatore della batteria dell'auto, alimentatore CA e così via) diversi da quelli in dotazione o opzionali.
• Non esporre l'unità a fuoco o acqua, onde evitare problemi di funzionamento.
• Prima di lasciare il veicolo, accertarsi di portare con sé l'unità, onde evitare eventuali furti o danni dovuti all'aumento della temperatura nell'abitacolo del veicolo.
• Si noti che la batteria incorporata non viene ricaricata a temperature non comprese tra 5 e 45 °C.
• Non lasciare l'unità in ambienti con temperature elevate, in quanto la capacità della batteria incorporata diminuisce oppure la batteria stessa non può essere ricaricata.

Sistema GPS

I satelliti GPS (Global Positioning System) emettono di continuo segnali di posizionamento verso la terra. Quando un'antenna GPS riceve tali segnali, gli utenti possono essere informati sulla propria posizione (latitudine, longitudine e altitudine). Per ottenere rilevazioni bidimensionali (latitudine e longitudine), le informazioni devono essere ricevute da 3 satelliti, mentre per la posizione tridimensionale (latitudine, longitudine e altitudine) sono necessari 4 satelliti.

Poiché i satelliti GPS sono controllati dal Dipartimento della Difesa degli Stati Uniti, è presente un margine di errore deliberato compreso tra alcuni metri e 10 metri. Di conseguenza, il sistema di navigazione GPS può includere un errore compreso tra 10 metri e circa 200 metri, a seconda delle circostanze.

Dal momento che le informazioni GPS vengono ottenute mediante segnali inviati dai satelliti, può risultare impossibile o difficile ottenere le informazioni nelle seguenti posizioni:

• Gallerie o sottopassaggi

• Al di sotto di cavalcavia

• Tra alberi alti con fogliame denso

Prima di utilizzare il sistema di navigazione dopo l'installazione iniziale, parcheggiare il veicolo in un luogo sicuro e aperto (in assenza di edifici alti e così via) per un massimo di circa 20 minuti per consentire la ricezione dei segnali GPS.

Nota

Quando l'unità viene impostata su ON dopo avere impostato su OFF l'alimentazione principale in seguito allo scaricamento completo della batteria incorporata o all'azzeramento dell'unità stessa, la ricezione dei segnali GPS richiede tempo.

Sistema di posizionamento

Il sistema è dotato di una funzione che consente di visualizzare correttamente la posizione corrente dell'auto anche in luoghi in cui il segnale GPS è temporaneamente interrotto o di difficile ricezione, ad esempio durante il passaggio sotto un cavalcavia. Per attivare tale funzione, effettuare quanto riportato di seguito.

• Applicare l'unità al supporto.
  – Guidare per alcuni istanti in un'area in cui il segnale GPS viene ricevuto in modo chiaro.

Dopo avere guidato per alcuni istanti con l'unità accesa, il sistema di posizionamento è pronto per l'uso.

continua alla pagina successiva→

Note

• Il livello di precisione di questa funzione potrebbe diminuire qualora l'unità venga installata in prossimità di parabrezza riscaldati o che riflettono il calore. In tal caso, utilizzare l'antenna GPS esterna opzionale.
• A seconda delle condizioni, è possibile che la posizione corrente o il movimento dell'auto non vengano visualizzati correttamente. Tuttavia, questo problema si risolve non appena la ricezione del segnale GPS viene ripristinata.
• Questa funzione è disponibile soltanto durante la guida sul percorso.

Software

Prima dell'uso, leggere attentamente il documento “ACCORDO DI LICENZA CON L'UTENTE FINALE”.

Posizione dei comandi

Leggere le spiegazioni riportate di seguito facendo riferimento alle illustrazioni.

Per ulteriori informazioni, consultare le pagine indicate.

1 Pulsanti a schermo 18
2 Finestra del display/Schermo a sfioramento
3 Indicatore CHG (carica della batteria)
Si illumina in rosso durante la carica.

4 Tasto I/ (accensione/attesa) 10

Consente di accendere/spegnere l'unità.

5 Tasto RESET 34

6 Diffusore

Attraverso il diffusore, vengono riprodotti la guida vocale e i messaggi di avviso.

7 Alloggiamento per Memory Stick Duo

Consente di inserire una “Memory Stick Duo” per eventuali espansioni.

8 Presa dell'antenna GPS esterna

Per il collegamento dell'antenna GPS esterna VCA-41 opzionale al supporto.

9 Connettore del supporto

10Interruttore POWER 10, 34

Consente di attivare/disattivare l'alimentazione principale.

11 Sensore di riduzione automatica della luminosità

Il sensore consente di regolare automaticamente la luminosità del display in base all'ambiente circostante.

12 Copripresa

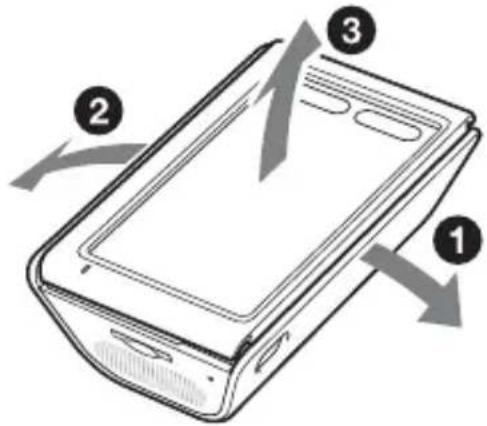

Nota

Se il copripresa viene rimosso accidentalmente, utilizzare un oggetto appuntito per riapplicarlo.

13 Presa USB 24

Per il collegamento a un computer mediante il cavo USB.

14 Presa DC IN 5V

Per il collegamento all'alimentatore CA.

A Microfono (solo per i modelli con tecnologia senza fili BLUETOOTH integrata)

Per conversare al telefono utilizzando la funzione BLUETOOTH. Per ulteriori informazioni, consultare il “Manuale della funzione vivavoce BLUETOOTH”.

Accensione dell'unità

Verificare innanzitutto che l'interruttore POWER nella parte inferiore sinistra dell'unità sia impostato su ON (pagina 9).

Premere I/ ^1 (4).

Viene visualizzato quanto segue.

Nel modo di guida sul percorso, viene visualizzata la schermata della mappa.

Negli altri casi, viene visualizzato il menu principale.

Per spegnere l'unità

Premere I/① (4).

L'unità entra nel modo di attesa per ridurre il consumo energetico.

Note

• Non disattivare l'alimentazione principale a meno che si preveda di non utilizzare l'unità per oltre 3 mesi.
• Disattivando l'alimentazione principale, alla successiva riattivazione la ricezione dei segnali GPS potrebbe richiedere tempo.
• Quando l'unità non viene utilizzata, accertarsi di rimuoverla dal supporto e di scollegare l'adattatore della batteria dell'auto onde evitare che quest'ultima si scarichi.

Impostazione iniziale

È possibile effettuare le seguenti impostazioni tramite la procedura guidata di configurazione iniziale.

• Lingua
• Formato della distanza
• Fuso orario
• Luminosità
• Metodo di immissione dell'indirizzo
• Proprio indirizzo
• Numero telefonico di casa (solo modelli BLUETOOTH, ad esempio l'unità NV-U80)

Per effettuare le impostazioni, attenersi alle istruzioni a schermo.

Tali impostazioni possono essere ulteriormente configurate nell'apposito menu in qualsiasi momento (pagina 22).

Nota

Una volta ricevuti correttamente i segnali GPS, l'impostazione dell'ora corrente (incluso il fuso orario della regione corrente e l'ora legale/ora solare) viene eseguita automaticamente.

Ricezione dei segnali GPS

Prima di utilizzare il sistema di navigazione dopo l'installazione iniziale, parcheggiare il veicolo in un luogo sicuro e aperto (in assenza di edifici alti e così via) per un massimo di circa 20 minuti per consentire la ricezione dei segnali GPS. Per il calcolo accurato della posizione corrente del veicolo, il sistema dovrà ricevere segnali provenienti da un minimo di 3 satelliti GPS.

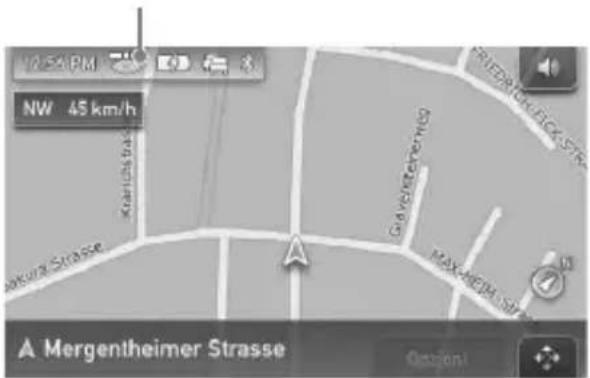

Indicatore di stato del segnale GPS*

* L'icona indica le condizioni di ricezione dei segnali GPS. Se la ricezione dei segnali non è possibile, l'indicatore illuminata in rosso.

Operazioni di base

Di seguito, vengono descritte le procedure comuni per l'uso del sistema. Le operazioni generali possono essere eseguite mediante lo schermo a sfioramento. Toccare lievemente le icone visualizzate con il dito.

Nota

Non esercitare eccessiva forza sul display, né utilizzare oggetti appuntiti, quali una penna e simili, per toccare il display.

Operazioni di menu

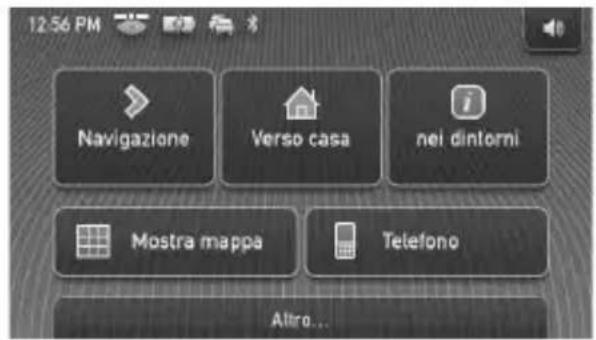

All'accensione dell'unità premendo I/⏻, viene visualizzato il menu principale (se è attivato il modo di guida sul percorso, viene visualizzata la mappa).

continua alla pagina successiva→

Per visualizzare il menu principale dalla schermata della mappa, toccare la mappa.

Per tornare al menu principale da qualsiasi schermata di menu, toccare "VOICE/POS", quindi la mappa.

Per impostare le voci di menu, attenersi alle procedure descritte di seguito.

1 Visualizzare il menu principale.
2 Toccare "Altro...".
3 Toccare "Impostazioni".

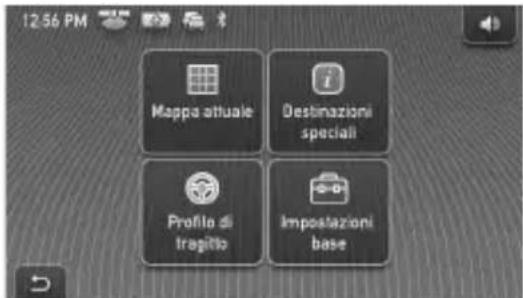

Viene visualizzato l'elenco delle categorie di impostazioni.

4 Toccare la categoria di impostazioni desiderata.

Viene visualizzato l'elenco delle voci di impostazione della categoria selezionata.

Ad esempio: se viene selezionata la vista predefinita della mappa.

Toccare “Impostazioni base” → “Vista navigazione” → “2D” o “3D”.

Durante l'uso del menu:

Per tornare alla schermata precedente, toccare ↩ ✗.

Per annullare la selezione, toccare "VOICE/POS" (viene visualizzata la posizione corrente del veicolo).

Nota

A seconda della voce di menu selezionata, le voci presenti nel menu e il funzionamento delle impostazioni variano.

Gesture Command (Comandi mediante tratto)

Nelle schermate delle mappe (ad eccezione del modo di scorrimento della mappa), tracciando un tratto sullo schermo con il dito, ad esempio una linea o simili, è possibile eseguire in modo semplice le operazioni più utilizzate. Questa funzione viene denominata Gesture Command (comandi mediante tratto).

Per Tracciare

avviare lanavigazione versola propriaabitazione

avviare lanavigazione versoil PDI più vicinomemorizzato tra iCollegamentirapidi*

a forma di accento circonflesso.
Collegamento rapido 1

una linea orizzontale (da sinistra verso destra).
Collegamento rapido 2

una linea verticale (verso il basso).
Collegamento rapido 3

una linea orizzontale (da destra verso sinistra).
Effettuare una chiamata telefonica a casa (solo modelli BLUETOOTH, a esempio l'unità NV-U80)

a forma di “V”.
* Per ulteriori informazioni sui Collegamenti rapidi, vedere alle pagine 17 e 22.

Operazioni mediante la tastiera

La schermata della tastiera viene visualizzata nel caso in cui sia necessario immettere del testo.

I caratteri vengono immessi soltanto in lettere maiuscole, in quanto il sistema li converte automaticamente nei caratteri appropriati. Se necessario, è possibile immettere caratteri speciali.

Schermata della tastiera

Candidati/campo di immissione

Per Toccare
immettere un carattere alfabetico	il tasto corrispondente al carattere desiderato.
immettere un carattere speciale	“ÂÄÄ” per accedere alla tastiera dei caratteri speciali, quindi il tasto del carattere desiderato; toccare “ABC” per tornare indietro.
immettere un numero	“123” per accedere alla tastiera numerica, quindi il tasto numerico desiderato; toccare “ABC” per tornare indietro.
immettere uno spazio
cancellare un carattere
visualizzare l’elenco dei candidati*	“List”

* L'elenco dei candidati viene visualizzato automaticamente durante l'immissione dei caratteri.

Ricerca del percorso

Una volta impostata la destinazione, il sistema è in grado di ricercare automaticamente i percorsi.

Prima di avviare la ricerca, verificare che la ricezione dei segnali GPS sia sufficientemente forte per la navigazione (pagina 11).

Impostazione della destinazione e avvio della guida

In questa sezione, viene illustrata la procedura per ricercare il percorso e avviare la guida sul percorso.

Di seguito è riportato un esempio che illustra le modalità di impostazione della destinazione tramite il relativo indirizzo nelle condizioni specifiche riportate (impostazione effettuata tramite la procedura guidata di configurazione iniziale o il menu di impostazione).

- Metodo selezionato per l'immissione dell'indirizzo: "Immissione guidata"

Per ulteriori informazioni su altri metodi di impostazione della destinazione, vedere “Altri metodi di impostazione della destinazione” a pagina 17.

Per motivi di sicurezza, parcheggiare il veicolo in un luogo sicuro, quindi immettere le informazioni sulla destinazione prima di partire.

1 Visualizzare il menu principale.

Nella schermata della mappa, toccare la mappa.

Nella schermata del menu, toccare "VOICE/POS", quindi la mappa.

2 Selezionare "Navigazione".

continua alla pagina successiva→

3 Selezionare “Inserire indirizzo”, quindi immettere i dettagli relativi all’indirizzo.

Immettere le voci nell'ordine indicato di seguito, quindi toccare

√ o il candidato nell'elenco per procedere.

Per ulteriori informazioni sulle modalità di immissione dei caratteri, vedere “Operazioni mediante la tastiera” a pagina 14.

①“Paese”
②“Città/C.A.P.”

Se tramite il codice postale*1 è possibile creare un punto di riferimento per la destinazione, viene visualizzata la schermata di conferma dell'indirizzo.

Selezionare “Calcola percorso”.

③“Via / Destinazione”
④“Numero civico” o “Laterale”* 2

Viene visualizzata la schermata di conferma dell'indirizzo.

*1 Disponibile solo nel Regno Unito e in Olanda.
*2 Selezionabile solo se esistente nella strada selezionata.

4 Selezionare "Calcola percorso".

Viene visualizzata la schermata della mappa, viene calcolato il percorso, quindi viene avviata la guida sul percorso.

Per regolare con precisione il punto della destinazione

È possibile passare dalla schermata di conferma dell'indirizzo al modo di scorrimento della mappa, quindi regolare con precisione il punto della destinazione.

1 Toccare per passare al modo di scorrimento della mappa.
2 Trascinare la schermata per regolare il punto della destinazione.
3 Toccare per visualizzare il menu del modo di scorrimento della mappa.
4 Selezionare “Raggiungi” per avviare la guida sul percorso.

Per ulteriori informazioni sulle operazioni possibili nel modo di scorrimento della mappa, vedere “Modo di scorrimento della mappa” a pagina 21.

Altri metodi di impostazione della destinazione

È inoltre possibile impostare la destinazione e la ricerca dei percorsi mediante i metodi riportati di seguito. Nel menu principale, selezionare le voci nel seguente ordine, quindi “Calcola percorso” (se necessario). Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

nei dintorni

Consente di ricercare i percorsi verso un PDI, ad esempio un ristorante, un hotel e così via, in prossimità della posizione corrente del veicolo. Selezionare “nei dintorni”, quindi una delle seguenti opzioni.

"Collegamento rapido 1 - 3"

Consente di ricercare i percorsi fino al PDI più vicino appartenente alla categoria memorizzata tra i Collegamenti rapidi.

Le categorie dei Collegamenti rapidi possono essere personalizzate nel menu di impostazioni (pagina 22).

"Cerca per nome"

Immettere direttamente il nome del PDI.

"Cerca per categoria"

Selezionare la categoria di PDI desiderata nell'elenco.

Verso casa

Consente di ricercare i percorsi verso la propria abitazione, se quest'ultima è registrata.

continua alla pagina successiva →

Navigazione

È possibile impostare la destinazione mediante i seguenti metodi.

"Rubrica"

Consente di ricercare i percorsi verso un punto di destinazione memorizzato.

“Navigazione” → “Rubrica”

"Destinazioni recenti"

Consente di ricercare i percorsi verso le destinazioni ricercate di recente.

“Navigazione” → “Destinazioni recenti”

"in tutto il paese"

Consente di ricercare i percorsi verso un PDI, ad esempio un aeroporto e così via, nel paese specificato.

“Navigazione” → “in tutto il paese”

“nella città”

Consente di ricercare i percorsi verso un PDI, ad esempio un ristorante, un hotel e così via, nella città specificata.

“Navigazione” → “nella città”

Schermate di guida

Una volta calcolato un percorso, la guida visiva e la guida vocale consentono di giungere alla destinazione.

Informazioni sul menu degli strumenti della mappa

①Per selezionare una schermata della mappa (mappa, DR o mappa+DR). Per ulteriori informazioni sulla mappa DR, consultare la sezione“Schermata delle informazioni sul percorso dinamico (DR, Dynamic Route, percorso dinamico)” a pagina 21.

② Durante la guida sul percorso: Per ascoltare la successiva indicazione della guida vocale. Nel modo di scorrimento della mappa: Per passare alla schermata della posizione corrente del veicolo.

③Per visualizzare le informazioni TMC dettagliate.*

④Per regolare il livello di volume della guida vocale.

⑤Per visualizzare il menu delle opzioni.

⑥Per accedere al modo di scorrimento della mappa.

* Se è in uso il supporto TMC in dotazione (o opzionale), questa icona viene visualizzata soltanto qualora sul percorso rilevato sia presente un ingorgo stradale.

Schermata della mappa 2D

Percorso senza incroci (durante la guida sul percorso)

Percorso senza incroci (negli altri casi)

In prossimità di un incrocio

continua alla pagina successiva→

In prossimità di un incrocio (più vicino)

A Indicatori

Ora corrente/Stato del segnale GPS/Condizioni della batteria/Stato del servizio TMC/Stato della funzione BLUETOOTH

Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

B Distanza dalla destinazione/ETA (Estimated Time of Arrival, tempo stimato per l'arrivo alla destinazione)

©Distanza dalla svolta successiva
DNome della strada corrente
E Nome della strada successiva
FPosizione corrente
G Indicazione del nord
H Direzione corrente/Velocità corrente
Istruzione sulla svolta successiva
J Indicazione a barre della distanza dalla svolta successiva
K Istruzione dopo la svolta successiva

Schermata della mappa 3D

E possibile impostare la schermata della mappa 3D nel menu di impostazione (pagina 22).

Schermata delle informazioni sul percorso dinamico (DR, Dynamic Route, percorso dinamico)

In questa schermata viene visualizzata la distanza dalla destinazione, le informazioni sui PDI e così via. Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

Schermata del percorso

È possibile visualizzare l'intero percorso fino alla destinazione. Per attivare la visualizzazione, selezionare “Opzioni” → “Mostra percorso”.

Modo di scorrimento della mappa

È possibile attivare il modo di scorrimento della mappa dalla schermata della mappa toccando con la guida sul percorso attivata o meno.

Nel modo di scorrimento della mappa, il mirino viene visualizzato sulla mappa ed è possibile trascinare la schermata per scorrere la mappa.

Toccare / per regolare la scala della mappa.

Impostare l'intersezione del mirino sul punto desiderato, quindi toccare → per visualizzare il menu del modo di scorrimento della mappa, in cui è possibile impostare un punto come destinazione e così via.

Toccare - per passare dal modo di scorrimento della mappa alla schermata della posizione corrente del veicolo.

Impostazioni del sistema

È possibile configurare varie impostazioni relative al sistema e alla memoria. Nel menu principale, selezionare “Altro...” → “Impostazioni” → la categoria desiderata → la voce desiderata tra quelle riportate di seguito per effettuare ciascuna impostazione. Di seguito è riportata a titolo esemplificativo una serie di voci di impostazione rappresentative di ogni categoria. Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

Impostazioni base

Vista navigazione (per selezionare la vista predefinita della mappa (2D o 3D)), Mostra distanza/ETA (per mostrare/nascondere la distanza dalla destinazione e l'ETA (Estimated Time of Arrival, tempo stimato per l'arrivo)) e così via.

Mappa attuale

Mappa corrente (per selezionare una mappa memorizzata nell'unità).

Destinazioni speciali

Mostra PDI (per mostrare/nascondere ogni PDI), Collegamento rapido 1 - 3 (per memorizzare 3 categorie di PDI consultate di frequente, che è possibile utilizzare come collegamenti durante l'impostazione della destinazione).

Profilo di tragitto

Tipo di percorso (per selezionare le preferenze di ricerca del percorso), Autostrade (per consentire/evitare/ignorare autostrade/superstrade) e così via.

Nota

Gli avvisi forniti in base alle informazioni sulla mappa potrebbero non essere sempre corretti a causa di lavori in corso sulle strade e così via. Le condizioni del traffico e le norme sulla circolazione stradale hanno assoluta priorità rispetto alle informazioni fornite dal sistema di navigazione.

Uso del software in dotazione

Di seguito vengono presentate le principali funzioni del software contenuto nel CD-ROM in dotazione. Inserendo il CD-ROM nel computer, la schermata viene visualizzata automaticamente. Attenersi alle istruzioni a schermo.

Requisiti di sistema

• SO: Windows 2000/XP
- Unità CD-ROM/DVD-ROM
- Porta USB
• Velocità CPU minima 150 MHz

Contenuto

Installa software di collegamento PC

È possibile installare il software per il collegamento al PC (ActiveSync).

Gestione lingue

I dati delle lingue per le schermate e la guida vocale possono essere aggiunti all'unità; i dati delle lingue non necessari possono essere eliminati dall'unità.

Leggi il manuale

È possibile consultare il manuale in formato PDF contenente ulteriori informazioni sulle operazioni disponibili.

Collegamento supporto

È possibile accedere in modo semplice al sito di assistenza per la navigazione di Sony.

Visitare questo sito per ottenere assistenza tecnica, ad esempio per scaricare aggiornamenti software, consultare le domande frequenti e così via.

Collegamento al computer

Prima di effettuare il collegamento al computer, installare sullo stesso il software per il collegamento al PC (ActiveSync).

1 Collegare l'unità ad una presa di rete utilizzando l'alimentatore CA e il cavo di alimentazione CA.

continua alla pagina successiva→

2 Collegare l'unità e il computer tramite il cavo USB.

Collegare il connettore piccolo del cavo USB alla presa USB dell'unità, quindi il connettore grande ad una porta USB del computer.

Note relative al trasferimento di dati

• Durante il collegamento dell'unità al computer, effettuare il collegamento direttamente al computer. Se l'unità viene collegata attraverso un hub USB potrebbe non funzionare correttamente.
• Durante il trasferimento, accertarsi di:
• non scollegare il cavo USB o l'alimentatore CA.
• non spegnere o reimpostare l'unità, né impostarla sulla modalità di attesa.
• non spegnere o riavviare il computer, né impostarlo sulla modalità di attesa. Se si desidera annullare un trasferimento in corso, fare clic sull'apposito pulsante nella schermata del computer.

Informazioni aggiuntive

Precauzioni

Se l'auto è stata parcheggiata alla luce diretta del sole, attendere che l'unità si raffreddi prima di utilizzarla.

Formazione di condensa

Nei giorni di pioggia o in zone estremamente umide, è possibile che all'interno del display dell'unità si formi della condensa. Di conseguenza, l'unità potrebbe non funzionare correttamente. In tal caso, impostare l'interruttore POWER nella parte inferiore sinistra dell'unità su OFF, quindi attendere circa un'ora affinché la condensa evapori.

Informazioni sulla "Memory Stick"

"Memory Stick"

Una “Memory Stick” è un supporto di registrazione a circuiti integrati in formato compatto dotato di un’elevata capacità. Tale supporto è stato progettato, oltre che per lo scambio/la condivisione di dati digitali tra prodotti compatibili con “Memory Stick”, anche per funzionare da supporto di memorizzazione esterno rimovibile su cui salvare i dati.

Tipi di “Memory Stick Duo” utilizzabili con il sistema

Con il presente sistema, è possibile utilizzare i seguenti tipi di “Memory Stick Duo”.*

• Memory Stick Duo (non compatibile con la tecnologia MagicGate)
• MagicGate Memory Stick Duo
  • Memory Stick PRO Duo

* Sebbene il sistema sia risultato compatibile con l'uso di una "Memory Stick Duo" di capacità pari a 4 GB o inferiore, non è possibile garantire il funzionamento con tutte le "Memory Stick Duo".

Note

• Il presente sistema supporta solo la lettura dei dati contenuti in una “Memory Stick Duo”. Con la “Memory Stick Duo”, non è possibile eseguire operazioni di formattazione e scrittura.
• Il presente sistema non supporta il trasferimento di dati parallelo ad alta velocità.
• Eseguendo la formattazione di una "Memory Stick Duo", tutti i dati in essa contenuti vengono cancellati. Onde evitare la cancellazione accidentale di dati importanti, accertarsi di controllare il contenuto prima di procedere alla formattazione.
• Per formattare una “Memory Stick Duo”, utilizzare un’apposita applicazione compatibile con “Memory Stick Duo”. Per la formattazione della “Memory Stick Duo”, non utilizzare l’apposita funzione di Esplora risorse di Windows.
• Con il presente sistema, non è possibile utilizzare “Memory Stick” in formato standard.
• Per l'uso di una "Memory Stick Duo", accertarsi di inserirla nella direzione corretta. Diversamente, si potrebbero verificare problemi di funzionamento del sistema.
• Tenere le “Memory Stick Duo” fuori della portata dei bambini, onde evitare che la ingeriscano accidentalmente.

continua alla pagina successiva→

• Evitare di rimuovere la “Memory Stick Duo” dal sistema durante la lettura dei dati.
• Nei casi riportati di seguito, i dati potrebbero venire danneggiati:

- Rimozione della “Memory Stick Duo” o spegnimento del sistema durante un’operazione di lettura.

- Uso della “Memory Stick Duo” in luoghi soggetti a elettricità statica o disturbi di natura elettrica.

• Si consiglia di creare una copia di backup dei dati importanti.
• Non piegare, lasciare cadere o sottoporre ad urti violenti la “Memory Stick Duo”.
• Non smontare o modificare la “Memory Stick Duo”.
• Non bagnare la "Memory Stick Duo".

• Non utilizzare o conservare la “Memory Stick Duo” in luoghi soggetti a:

• Temperature estremamente elevate, ad esempio in un'auto parcheggiata al sole

• Luce solare diretta
• Umidità elevata o in presenza di sostanze corrosive

- Non toccare il connettore della “Memory Stick Duo” con le dita o con oggetti metallici.

• Non è possibile registrare, modificare o eliminare i dati qualora la linguetta di protezione dalla scrittura venga impostata sulla posizione LOCK.
• Per lo scorrimento della linguetta di protezione dalla scrittura della “Memory Stick Duo”, utilizzare uno strumento sottile appuntito.
• Se viene utilizzata una “Memory Stick Duo” priva della linguetta di protezione dalla scrittura, prestare attenzione a non modificare o eliminare i dati accidentalmente.
• Durante la scrittura sull'area di promemoria dell'etichetta, non esercitare eccessiva pressione.
• Per il trasporto o la conservazione della "Memory Stick Duo", utilizzare l'apposita custodia in dotazione.

Nota sullo schermo LCD

È possibile che sullo schermo vengano visualizzati costantemente punti blu, rossi o verdi. Tali “punti luminosi” possono verificarsi con qualsiasi schermo LCD. Lo schermo LCD è stato prodotto con una tecnologia ad alta precisione, mediante cui oltre il 99,99 % dei segmenti è operativo. Tuttavia, è possibile che una minima percentuale (solitamente lo 0,01 %) di questi segmenti non si illumini correttamente. Ciò non interferisce tuttavia con la visualizzazione delle immagini.

Manutenzione

Pulizia della ventosa

Se la superficie della ventosa sporcandosi non aderisce adeguatamente, procedere alla relativa pulizia.

Prima della pulizia, accertarsi di rimuovere la sezione della ventosa dal supporto, attenendosi alla seguente procedura.

1 Rimuovere la ventosa dal supporto.

2 Lavare la superficie della ventosa con acqua.
3 Lasciare asciugare completamente la ventosa all'aria.

continua alla pagina successiva→

Avvertenza

• Non lavare in alcun caso la ventosa senza prima rimuoverla dal supporto. Diversamente, il supporto stesso potrebbe danneggiarsi.
- Per la pulizia, non utilizzare detergenti. Lavare solo con acqua.
- Prima di riapplicare la ventosa, accertarsi che sia completamente asciutta.

Note

• Se la ventosa lascia tracce sul parabrezza, pulire con acqua.
- Sebbene il materiale del cruscotto possa lasciare un segno sulla superficie della ventosa, la potenza di presa della stessa non viene compromessa.

Sostituzione del fusibile

Per la sostituzione del fusibile dell'adattatore della batteria dell'auto, assicurarsi di utilizzare un fusibile dello stesso amperaggio di quello indicato sull'originale. Se il fusibile si brucia, controllare i collegamenti dell'alimentazione e sostituire il fusibile. Se dopo la sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi ad un rivenditore Sony.

Avvertenza

Non utilizzare in alcun caso fusibili con un amperaggio superiore a quello del fusibile in dotazione con l'unità, onde evitare di danneggiare l'unità stessa.

Note sullo smaltimento dell'unità

Prima di procedere allo smaltimento dell'unità, rimuovere la batteria incorporata agli ioni di litio e consegnarla ad un punto di raccolta differenziata. Di seguito viene illustrata la procedura di rimozione della batteria.

Nota

Non disassemblare in nessun caso l'unità, se non al momento del relativo smaltimento.

1 Disattivare l'alimentazione principale impostando l'interruttore POWER sulla posizione OFF.
2 Rimuovere il copripresa (pagina 9).
3 Rimuovere le 2 viti nella parte inferiore dell'unità utilizzando un cacciavite.

4 Rimuovere il coperchio posteriore.

①Rimuovere la parte superiore dell'unità come illustrato.

②Rimuovere la parte inferiore dell'unità procedendo allo stesso modo.

continua alla pagina successiva→

5 Scollegare il connettore della batteria.

Connettore della batteria

6 Rimuovere la batteria.

7 Isolare il terminale del connettore utilizzando del nastro.

Note sulla batteria al litio

• Tenere la batteria fuori dalla portata dei bambini.
  • Non afferrare la batteria con pinzette metalliche, onde evitare di causare cortocircuiti.

AVVERTENZA

La batteria può esplodere se usata scorrettamente. Pertanto, non deve essere ricaricata, smontata o gettata nel fuoco.

Caratteristiche tecniche

Unità principale

Temperatura di utilizzo: 5 - 45 °C

Requisiti di alimentazione: CC a 5 V (da alimentatore CA in dotazione)

Terminali di collegamento:

Connettore del supporto

Presa DC IN 5V

Presa USB

Presa dell'antenna GPS esterna

Alloggiamento per scheda di memoria: Alloggiamento per Memory Stick Duo

Diffusore:

Diffusore ovale da 20 × 40 mm

Consumo energetico: Massimo 1,5 A

Dimensioni:

Circa 134,4 × 79,1 × 44,0 mm

(1 × a × p, escluse le parti sporgenti)

Peso: circa 380 g

Monitor

Sistema: display a cristalli liquidi di tipo trasmissivo

Sistema guida: sistema a matrice attiva TFT a-Si

Dimensioni: 4,3 pollici (16:9)

95,0× 53,9,109,2mm(a× v,p)

Segmento: 391.680 (480 × 272 pixel) punti

Supporto

Temperatura di utilizzo: 5 - 45 °C

Requisiti di alimentazione: CC a 5,2 V (da adattatore della batteria dell'auto da 12 V in dotazione (massa negativa))

Terminali di collegamento:

Connettore dell'unità

Presa DC IN 5.2V

Presa dell'antenna TMC (solo modelli

TMC, ad esempio l'unità NV-U81T)

Frequenza di ricezione: 87,5 - 108,0 MHz

(solo modelli TMC, ad esempio l'unità NV-U81T)

Tempo di carica/Durata di utilizzo della batteria incorporata

Tempo di carica

Con l'adattatore per batteria dell'auto/ l'alimentatore CA in dotazione:

Circa 4,5 ore (con l'unità accesa) oppure

2,5 ore (in modalità di attesa)

Durata di utilizzo

Fino a 3,5 ore (in base all'uso)

Accessori opzionali

Antenna GPS esterna: VCA-41

Kit supporto veicolare TMC: NVA-CP3T

Kit di installazione veicolare: XA-49FM

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

continua alla pagina successiva→

• Determinati circuiti stampati non contengono ritardanti alla fiamma alogenati.
• Utilizzo di batterie ricaricabili agli ioni di litio.
• Come materiale di riempimento per l'immballaggio viene impiegato cartone ondulato.
• La stampa del cartone è realizzata con inchiostro a base di olio vegetale e privo di Composti organici volatili (VOC).

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di controllo per risolvere la maggior parte dei problemi che si potrebbero verificare durante l'uso della presente unità. Prima di esaminare il seguente elenco, verificare le procedure di collegamento e d'uso dell'unità.

Le icone di funzionamento del display non funzionano.

Durante la visualizzazione di una mappa, le operazioni potrebbero richiedere qualche istante.

L'unità non si accende.

→Verificare che l'interruttore POWER nella parte inferiore sinistra dell'unità sia impostato su ON.
→Caricare la batteria incorporata.
- Installare correttamente l'unità, osservando le istruzioni contenute nel manuale di installazione in dotazione.
- Collegare l'unità ad una presa di rete utilizzando l'alimentatore CA e il cavo di alimentazione CA.

Non è possibile caricare la batteria interna.

→Verificare che l'interruttore POWER nella parte inferiore sinistra dell'unità sia impostato su ON.
→Se è in uso l'alimentatore CA, scollegarlo dalla presa, quindi collegarlo di nuovo.
→La batteria incorporata agli ioni di litio può essere ricaricata a temperature comprese tra 5 e 45 °C. È possibile che la batteria non venga caricata se la temperatura all'interno dell'unità aumenta a causa di luce solare diretta e così via. Non si tratta di un problema di funzionamento.

Non è possibile ricevere il segnale GPS.

• Leggere le informazioni relative al sistema GPS (pagina 6).
• Il sistema non è in grado di ricevere segnali GPS a causa di un ostacolo.

→Spostare il veicolo in un luogo dove i segnali possano essere ricevuti chiaramente.

- La qualità di ricezione del segnale GPS è scarsa.

→Controllare lo stato dei segnali GPS selezionando la voce “Altro...” nel menu principale → “Stato GPS”.

- Di fronte all'antenna GPS è presente un ostacolo.

→Installare l'unità in modo tale che il segnale non venga interrotto dal telaio dell'auto e così via.

- La ricezione dei segnali GPS potrebbe essere compromessa in caso di parabrezza riscaldati o che riflettono il calore.

→Utilizzare l'antenna GPS esterna VCA-41.

La posizione del veicolo sulla mappa non corrisponde a quella reale.

Il margine di errore del segnale proveniente dai satelliti GPS è eccessivo. Può esistere un margine di errore massimo pari a poche centinaia di metri.

La guida vocale non viene riprodotta.

Il volume è eccessivamente basso.

→Aumentare il livello di volume toccando

nel menu principale o nella schermata della mappa.

Se l'unità viene alimentata tramite la batteria incorporata, è possibile che il volume venga lievemente ridotto.

Lo schermo LCD non viene visualizzato normalmente.

- A temperature elevate, lo schermo LCD potrebbe risultare scuro e non visibile chiaramente. A temperature basse, sullo schermo LCD potrebbero venire visualizzate delle immagini residue. Non si tratta di problemi di funzionamento; lo schermo LCD tornerà alle condizioni normali una volta che la temperatura sarà rientrata entro la gamma di funzionamento specificata.

- Lo schermo LCD è scuro.

→È possibile che la funzione di riduzione automatica della luminosità sia attivata, in quanto il relativo sensore (pagina 9) è coperto da una mano e così via.

continua alla pagina successiva→

Il supporto si stacca dalla superficie di applicazione.

La forza di adesione si riduce qualora la superficie della ventosa o la superficie di applicazione siano sporche.

→Pulire la ventosa e la superficie di applicazione (pagina 27).

Il modo di dimostrazione viene avviato automaticamente anche se non viene eseguita alcuna operazione.

→Disattivare il modo di dimostrazione automatico selezionando “Altro...” nel menu principale → “Impostazioni” → “Impostazioni base” → “Modo demo”. Quindi, accertarsi che la voce “Modo demo” sia disattivata.

Azzeramento dell'apparecchio

Se il software di navigazione si blocca, tentare di risolvere il problema azzerando l'apparecchio.

Premere il tasto RESET con un oggetto appuntito, quale una penna a sfera (pagina 8).

Se il problema persiste, disattivare l'alimentazione principale impostando l'interruttore POWER su OFF, quindi riattivarla dopo circa 10 secondi (pagina 9).

Nota

Dopo avere disattivato l'alimentazione principale, alla successiva riattivazione la ricezione dei segnali GPS potrebbe richiedere tempo.

La Banca Dati Italiana è stata prodotta usando quale riferimento anche cartografia numerica ed al tratto prodotta e fornita dalla Regione Toscana.

Norway
