Tipo di prodotto	Sistema di navigazione portatile (GPS)
Marca e modello	Sony NVU80
Dimensioni (L × A × P)	Circa 134,4 × 79,1 × 44,0 mm (parti sporgenti escluse)
Peso	Circa 380 g
Schermo	4,3 pollici (16:9) TFT LCD, 480 × 272 pixel, touch screen
Alimentazione e batteria	5 V CC tramite adattatore di rete o adattatore per batteria auto; batteria ricaricabile agli ioni di litio integrata: ricarica ~2,5 h (standby) o ~4,5 h (acceso), autonomia fino a 3,5 h
Ricezione GPS	GPS integrato; antenna esterna opzionale (VCA-41)
Connettività	USB (per collegamento PC), presa DC IN 5V, presa antenna GPS esterna
Funzioni principali	Guida vocale, calcolo itinerario, controllo gestuale, punti di interesse (POI), modalità 2D/3D, TMC (a seconda del modello)
Software fornito	CD-ROM con software di connessione PC, assistente linguistico, manuale PDF
Memoria esterna	Slot per Memory Stick Duo (sola lettura, compatibile fino a 4 GB)
Temperatura di funzionamento	da 5 a 45 °C
Manutenzione e pulizia	Pulire la ventosa con acqua; non utilizzare detergenti; asciugare completamente prima di rimontare
Sicurezza	Non installare davanti a un airbag; non guardare lo schermo durante la guida; fermare il veicolo prima di inserire una destinazione
Ricambi e riparabilità	Fusibile sostituibile (non superare l'amperaggio indicato); batteria rimovibile per lo smaltimento; antenna GPS esterna opzionale
Informazioni generali	Manuale disponibile in più lingue (FR, DE, EN, ES, IT, NL, PT, SV); smaltimento conforme alla direttiva RAEE

Domande frequenti - NVU80 SONY

Come resettare il dispositivo Sony NVU80?

Utilizzare un oggetto appuntito (penna a sfera) per premere il tasto RESET situato sul retro. Se il problema persiste, spegnere l'alimentazione principale tramite l'interruttore POWER (posizione OFF) per 10 secondi, quindi riaccendere.

Quanto tempo ci vuole per caricare la batteria?

Con l'adattatore di rete o l'adattatore per auto forniti, la ricarica dura circa 2 ore e mezza in modalità standby e 4 ore e mezza quando il dispositivo è acceso.

Perché il mio GPS non riceve segnale?

Assicurarsi di trovarsi in un luogo aperto (niente tunnel, edifici alti o fogliame denso). Dopo un'interruzione di alimentazione, attendere circa 20 minuti per la ricezione dei segnali GPS. Verificare anche che l'antenna non sia ostruita.

Come pulire la ventosa di fissaggio?

Staccare la ventosa dalla base di ricarica, lavarla con acqua pulita (senza detergente), quindi asciugarla completamente all'aria prima di rimontarla.

Posso utilizzare una scheda di memoria diversa da Memory Stick Duo?

No, il dispositivo accetta solo Memory Stick Duo (inclusi MagicGate e PRO Duo) fino a 4 GB, in sola lettura. I Memory Stick standard non sono compatibili.

Cosa fare se il touch screen non risponde?

Un'operazione potrebbe richiedere del tempo se è visualizzata una mappa stradale. Se lo schermo rimane bloccato, effettuare un reset (tasto RESET). Evitare di usare oggetti appuntiti per toccare lo schermo.

Come sostituire il fusibile dell'adattatore per auto?

Svitare il coperchio del fusibile, rimuovere il vecchio fusibile (controllare l'amperaggio indicato) e sostituirlo con un fusibile dello stesso valore. Se il nuovo si brucia, consultare un rivenditore Sony.

Come smaltire il dispositivo a fine vita?

Rimuovere la batteria agli ioni di litio seguendo la procedura (spegnere l'alimentazione, rimuovere il coperchio, svitare, scollegare il connettore della batteria). Isolare il terminale con nastro adesivo e riciclare la batteria separatamente. Il dispositivo non deve essere gettato nei rifiuti domestici.

La guida vocale è troppo bassa, come aumentarla?

Toccare l'icona del volume sulla schermata della mappa o nel menu principale per regolare il livello. Se si utilizza la batteria integrata, il volume potrebbe essere leggermente ridotto.

Posso utilizzare il dispositivo senza fissarlo alla base di ricarica?

No, il dispositivo deve essere installato sulla base di ricarica per funzionare correttamente. Assicurarsi di pulire la ventosa e la superficie di fissaggio prima dell'installazione, e verificare il fissaggio per evitare cadute.

MANUALE UTENTE NVU80 SONY

Guida rapida all'uso

IT

Durante lalettura del manuale,utilizzare le illustrazioni sul retro di quocsta pagina comc riferimento rapido.

Trattamento del dispositivo elettrico od elettronico a fine vita (applicable in tutti i paesi dell'Unione Europea e in altri paesi europei conistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve"Invece essere consecnato ad un punto di raccolta appropriato per il riciclo di appearecchi elettrici ed elettronici. Assicurandovi che questo prodotto sua smaltito correttamente, voi contribuiiret a prevenir potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadaguato. Il riciclaggio dei materiali aiuita a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare I'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove I'avete acquistato.

Accessori utilizzabili: Adattatore della batteria dell'auto/ Alimentatore CA

Attenzione

IN NESSUN CASO SONY POTRA
ESSERE RITENUTA RESPONSABILE DI DANNI ACCIDENTALI,INDIRETTI, CONSEQUENZIALI O DI ALTRI DANNI INCLUSI,SENZA ALCUNA
LIMITAZIONE,PERDITE DI PROFITTI, PERDITE DI GUADAGNO,PERDITE DI DATI,PERDITE DELL'UTILIZZO DEL PRODOTTO O DI QUALSIASI
APPARECCHIO ASSOCIATO E TEMPI DI FERMO DOVUTI ALL'USO DEL PRESENTE PRODOTTO O DEI RELATIVI COMPONENTI HARDWARE E/O SOFTWARE.

Con la presente Sony Corp. dichiara che i modelli NV-U81T/U80 sono conformi ai requisiti essenziali e alle altre disposizioni pertinenti stabilite alla direttiva 1999/5/CE.

Per ulteriori dettagli, si prega di consultare il seguente URL: http://www.compliance.sony.de/

#

Avverenza. 5
Posizione dei comandi. 8
Accensionedell'unità 10
Impostazione iniziale. 10
Ricezione dei segnali GPS. 11

Operazioni di base 11

Operazioni di menu 11
Gesture Command (Comandi mediente tratto) . . . .12
Operazioni medianta la tastiera.14

Ricerca del percorso 15

Impostazione della destinazione e avvio della guida. 15

Altri metodi di impostazione della destinazione 17

Schemate di guida 18

Impostazioni delsystema 22

Uso del software in dotazione 23

Conteno 23
Collegamento al computer. 23

Informazioni aggintive 24

Precauzioni. 24
Informazioni sulla "Memory Stick". 25
"Memory Stick". 25
TipidememoryStickDuo
utilizzabili con ilsystema. 25
NotasulloschermolCD. 27
Manutenzione. 27
Pulizia della ventosa 27
Sostituzione del fusibile 28
Note sullo smaltimento dell'unità 28
Caratteristiche tecniche 31
Guida alla soluzione dei problemi. 32
Azzeramento dell'apparecchio 34

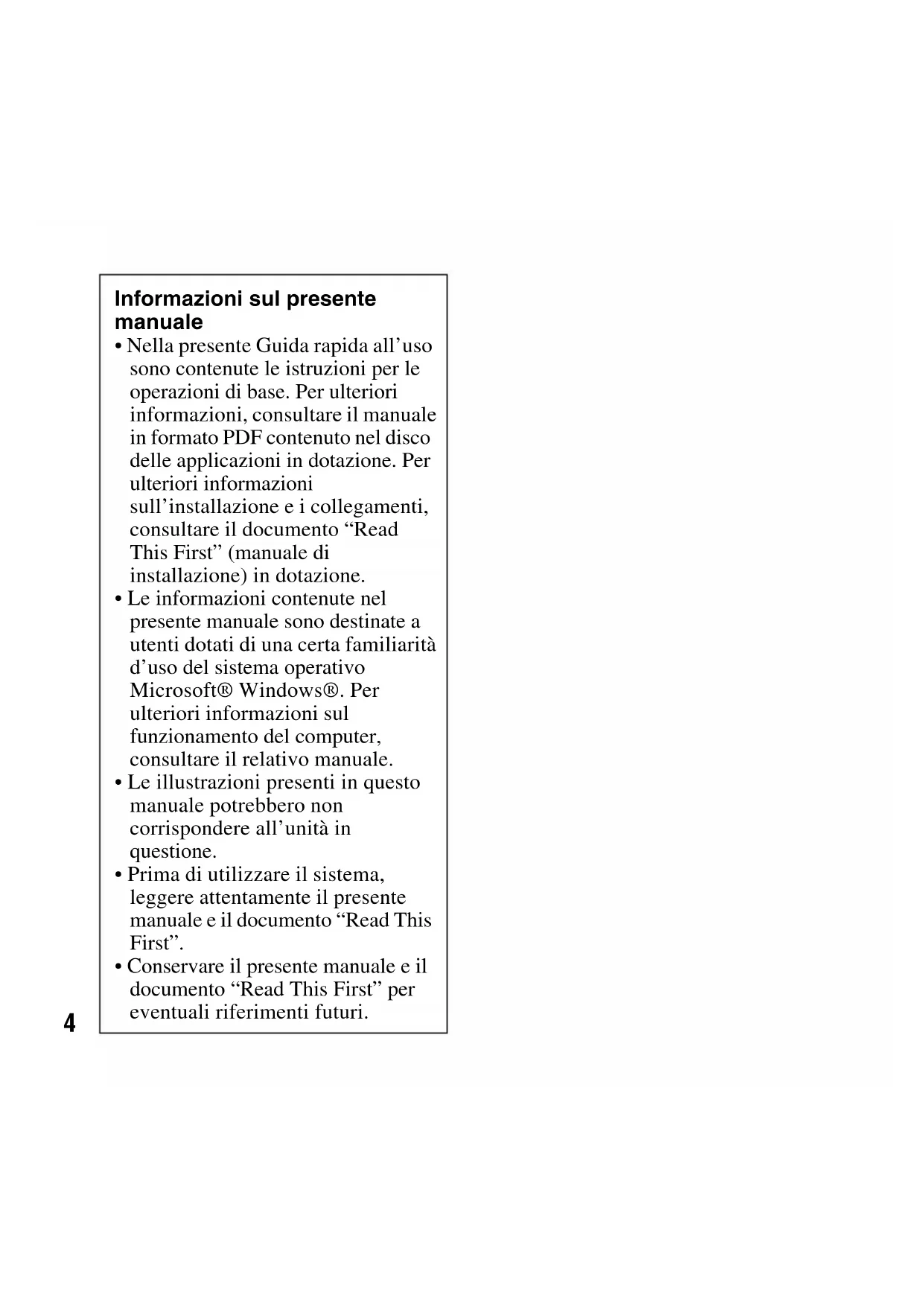

Informazioni sul presente manuale

• Nella presente Guida rapida all'uso sono continue le istruzioni per le operazioni di base. Per ulteriori informazioni, consultare il manuale in formato PDF contento nel disco delle applicazioni in dotazione. Per ulteriori informazioni sull'infallazione e i collegamenti, consultare il documento "Read This First" (manuale di installazione) in dotazione.
• Le informazioni contenate nel presente manuale sono destinate a utenti dotati di una certa familiarità d'uso delsystema operativo Microsoft®Windows®. Per ulteriioni informazioni sul funzionamento del computer, consultare il relativo manuale.
• Le illustrazioni presenti in quello manuale potrebbero non corrispondere all'unità in questione.
• Prima di utilizzato il sistema, leggere attendamente il presente manuale e il documento "Read This First".
• Conservare il presente manuale e il documento "Read This First" per eventuali riferimenti futuri.

Avverenza

PRIMA DI INSTALLARE O UTILIZZARE IL SISTEMA DI NAVIGAZIONE, LEGGERE PER INTERO IL PRESENTE MANUALE E IL DOCUMENTO "READ THIS FIRST" (MANUALE DI INSTALLAZIONE) IN DOTAZIONE. UN'INSTALLAZIONE ERRATA DEL DISPOSITIVO POTREBBBE CAUSARE INCIDENTI, FERITE O MORTE.

Sicurezza

• Accertarsi di effettuare quanto segue:

• installare il sistema di navigazione in un luogo sicuro, dove non ostacoli la visuale al conducente.
  -non installare l'unità sopra l'airbag.
  -collocare cavi e supporto dove non ostacolano la guida.

• aplicare correttamente l'unità al supporto,onde evitare che l'unità stessa cada.
• pulire la superficie della ventosa e della superficie di applicazione prima di procedere. Inoltre, verificare che la ventosa sia fissata saldamente al parabrezza dopo 1'installazione. Diversamente, l'unità o il supporto potrebbero cadere.
• pulire la superficie del cruscotto prima diutilizzare la protezione in dotazione.

Diversamente, la sicurezza delle condizioni di guida potrebbe risultare compromessa.

Non applicare eccessiva forza all'apparecchio o al supporto, onde evitare che cadano.
- Osservare norme, leggi e regolamentazioni locali in materia di circolazione stradale.
Non osservare in modo continuo 1'unità durante la guida. Questo comportamento è pericoloso e può provocare incidenti.
- Se occorre utilizzato il sistema di navigazione durante la guida, arrestare il veicolo in un luogo sicuro prima di procedere all'uso.
Non modificare l'unità.
- Non disassemblare l'unità se non al momento del relativo smaltimento.
- Non utilizzato il sistema di navigazione se è coperto o bloccato.

Se l'unità viene utiliserata in interni

Utilizzato il presente prodotto vicino ad una presa di rete. In quello modo, è possible scollegare immediatamente la spina di alimentazione alla presa per disattivare l'unità qualora durante l'uso si verifichino anomalie. Non utilizzato l'alimentatore CA in spazi ridotti, ad esempio tra una parete e un mobile.

continua alla pagina successiva

Manutenzione

Non lasciare che oggetti estranei penetrino all'interno del connettore del supporto (9) dell'unità, onde evitare problemi di funzionamento.
- Spegnere l'unità premendo I/ (4), estrarla dal supporto, quando scollegare l'adattatore della batteria dell'auto onde evitare che quest's ultima si consumi. Si noti quanto riportato di seguito. Se la presa dell'accendisigari dell'auto non è collegata alla posizione ACC della chiave di accensione, la batteria incorpora dell'unità continua ad essere alimentataanche se la chiave di accensione si trov a sulla posizione di disattivazione o I'unità non è in uso.
Non collegare accessori (adattatore della batteria dell'auto, alimentatore CA eosi via) diversi da quelli in dotazione o opzionali.
- Non esporre l'unità a fuoco o acqua, onde evitare problemi di funzionamento.
- Prima di lasciare il veicolo, accertarsi di portare con se l'unità, onde evitare eventuali furti o danni dovuti all'aumento della temperatura nell'abitacolo del veicolo.
- Si noti che la batteria incorpora non viene ricaricata a temperature non comprese tra 5e45^ .
- Non lasciare l'unità in ambienti con temperature elevate, in quanto la capacité della batteria incorpORA diminuisce oppure la batteria stessa non cui quod essere ricaricata.

Sistema GPS

I satelliti GPS (Global Positioning System) emettono di continuo segnali di posizionamento verso la terra. Quando un'antenna GPS riceve tali segnali, gli utenti possono essere informati sulla propria posizione (latitudine, longitudine e altitudine). Per ottenere rilevazioni bidimensionali (latitudine e longitudine), le informazioni devono essere ricevute da 3 satelliti, nelle per la posizione tridimensionale (latitudine, longitudine e altitudine) sono necessari 4 satelliti.

Poiché i satelliti GPS sono controllati dal Dipartimento della Difesa degli Stati Uniti, è presente un margine di erre deliberato compreso tra alcuni metri e 10 metri. Di conseguenza, ilsystema di navigazione GPS più includere un erre compreso tra 10 metri e circa 200 metri, a seconda delle circostanze.

Dal momento che le informazioni GPS vengono ottenate mediante segnali inviati dai satelliti, cui risultare impossibile o difficile attenere le informazioni nelle seguenti posizioni:

Gallerie o sottopassaggi

Al di除去cavalcavia

• Tra edifici alto

• Tra alberi alto con fogliame denso

Prima di utilizzato il sistema di navigazione dopo l'installazione iniziale, parcheggiarè il veicolo in un luogo sicuro e aperto (in assenza di edifici alto e così via) per un massimo di circa 20 minuti per consentire la ricezione dei segnali GPS.

Nota

Quando l'unità viene impostata su ON dopo avere impostato su OFF l'alimentazione principale in seguito allo scaricamento completo della batteria incorpora o all'azzeramento dell'unità stessa, la ricezione dei segnali GPS richiede tempo.

Sistema di posizionamento

Ilsystema èdotato diuna funzione che consente di visualizzare correttamente la posizione corrente dell'autoanche in luoghi in cui il segnale GPS ètemporaneamente interrotto o di dificile ricezione,ad esempio durante il passaggio在整个cavalcavia.Per attivare tale funzione,effettuare quanto riportato di seguito.

• Applicare l'unità al supporto.
• Guidare per alcuni istanti in un'area in cui il segnale GPSiene ricevuto in modo chiaro.

Dopo ave guidato per alcuni istanti con l'unità accesa, il sistema di posizionamento è pronto per l'uso.

continua alla pagina successiva

Note

• Il livello di precisione di questa funzione potrebbe diminuire qualora l'unità venga installata in prossimità di parabrezza riscaldati o che riflettono il calore. In tal caso, utilizzato l'antenna GPS esterna opzionale.
• A seconda delle condizioni, è possibile che la posizione corrente o il movimento dell'auto non vengano visualizzati correttamente. Tuttavia, quello problema si risolve non appena la ricezione del segnale GPSiene ripristinata.
• Questa funzione è disponibile soltanto durante la guida sul percorso.

Software

Prima dell'uso, leggere attendamente il documento "ACCORDO DI LICENZA CON L'UTENTE FINALE".

Posizione dei comandi

Leggere le spiegazioni riportate di seguito facendo riferimento alle illustrazioni.

Per ulteriori informazioni, consultare le pagine indicate.

1 Pulsanti a schermo 18
2 Finestra del display/Schermoa sfioramento
3 Indicatore CHG (carica della batteria)

Si illumina in rosso durante la carica.

4 Tasto I/ (accensione/attesa) 10
Consente di accendere/spegnere l'unità.
5Tasto RESET 34
Diffusore

Attraverso il diffusore, vengono riprodotti la guida vocale e i messaggi di avviso.

7Alloggiamento per Memory Stick Duo

Consente di inserire una "Memory Stick Duo" per eventuali espansioni.

Presa dell'antenna GPS esterna

Per il collegamento dell'antenna GPS esterna VCA-41 opzionale al supporto.

9 Connettore del supporto

10Interruttore POWER 10,34

Consente di attivare/disattivare l'alimentazione principale.

11 Sensore di riduzione automatica della luminosità

Il sensore consente di regolare automaticamente la luminosità del display in base all'ambiente circostante.

12Copripresa

Nota

Se il copripresa viene rimioso.
accidentalmente,utilizzare un oggetto
appuntito per riapplicarlo.

Presa USB 24

Per il collegamento a un computer mediante il cavo USB.

14 Presa DC IN 5V

Per il collegamento all'alimentatore CA.

Microfono (solo per i modelli con Tecnologiaenza fili BLUETOO integrata)

Per conversare al Telefono utilizzato la funzione BLUETOOTH. Per ulteriori informazioni, consultare il "Manuale della funzione vivavoce BLUETOOTH".

Accensione dell'unità

Verificare innanzitutto che l'interruttore POWER nella parte inferiore sinistra dell'unità sua impostato su ON (pagea 9).

Premere I/（4）.

Viene visualizzato quanto segue. Nel modo di guida sul percorso, viene visualizzata la schermata della mappa. Negli altri casi, viene visualizzato il menu principale.

Per spagnere l'unità

Premere I/（4）.

L'unità entra nel modo di attesa per ridurre il consumo energetico.

Note

Non disattivare l'alimentazione principale a meno che si preveda di non utilizzato l'unità per altri 3 mesi.
- Disattivando l'alimentazione principale, alla successiva riattivazione la ricezione dei segnali GPS potrebbe richiedere tempo.
- Quando l'unità non viene utilizzata, accertarsi di rimuoverla dal supporto e di scollegare l'adattatore della batteria dell'auto onde evitare che quest'ultima si scarichi.

Impostazione iniziale

E possibile effettuare le seguenti impostazioni tramite la procedura guidata di configurazione iniziale.

• Lingua
• Formato della distance
  -Fuso orario
  Luminosità
• Metodo di immissione dell'indirizzo
• Proprio indirizzo
  -Numero Telefonico di casa (solo modelli BLUETOOTH, ad esempio l'unità NV-U80)

Per effettuare le impostazioni, attenersi alle istruzioni a schermo.

Tali impostazioni possono essere ulteriormente configurate nell'apposto menu in qualsiasi momento (pagina 22).

Nota

Una volta ricevuti correttamente i segnali GPS, l'impostazione dell'ora corrente (incluso il fuso orario della regione corrente e l'ora legale/ora solare)iene eseguita automaticamente.

Ricezione dei segnali GPS

Prima di utilizzato il sistema di navigazione dopo l'installazione iniziale, parcheggiate il veicolo in un luogo sicuro e aperto (in assenza di edifici alto eosi via) per un massimo di circa 20 minuti per consentire la ricezione dei segnali GPS. Per il calcolo accurato della posizione corrente del veicolo, ilsystema dovrareceive segnali provenienti da un minimo di 3 satelliti GPS.

Indicatore di stato del segnale GPS

L'icona indica le condizioni di ricezione dei segnali GPS. Se la ricezione dei segnali non è possibile, l'indicatore illumina in rosso.

Operazioni di base

Di seguito, vengono descripte le procedure comuni per l'uso del systema. Le operazioni generali possono essere eseguite mediante lo schermo a sfioramento. Toccare lievamente le icone visualizzate con il dito.

Nota

Non esercitare eccessiva forza sul display, né utilizzare oggetti appuntiti, quali una penna e simili, per toccare il display.

Operazioni di menu

All'accensione dell'unità premendo I/O, viene visualizzato il menu principale (se è attivato il modo di guida sul percorso, viene visualizzata la mappa).

continua alla pagina successiva

Per visualizzare il menu principale dallaschermata della mappa, toccare lamappa.

Per tornare al menu principale da qualsiasi schermata di menu, toccare "VOICE/POS", quindi la mappa.

Per impostare le voci di menu, atteneri alle procedure descritte di seguito.

1 Visualizzare il menu principale.
2 Toccare "Altro...".
3 Toccare "Impostazioni".

Viene visualizzato l'elenco delle categorie di impostazioni.

4 Toccare la categoria di impostazioni desiderata.

Viene visualizzato l'elenco delle voci di impostazione della categoria selezionata.

Ad esempio: se viene selezionata la vista predefinita della mappa.

Toccare "Impostazioni base" "Vista navigazione" "2D" o "3D".

Durante I'uso del menu: Per tornare alla schermata precedente, toccare

Per annullare la selezione, toccare "VOICE/POS" (viene visualizzata la posizione corrente del veicolo).

Nota

A seconda della voce di menu selezionata, le voci presenti nel menu e il funzionamento delle impostazioni variano.

Gesture Command (Comandi medianteizzato)

Nelle schermate delle mappe (ad eccezione del modo di scorrimento della mappa), tracciando un tratto sullo schermo con il dito, ad esempio una linea o simili, è possibile eseguire in modo semplice le operazioni più utilizzate. Questa funizione viene denominata Gesture Command (comandi mediante tratto).

Per Tracciare

avviare la
navigazione verso
la propria
abitazione

avviare la navigazione verso il PDI più vicino memorizzato tra i Collegamenti rapidi*

a forma di accento circonflesso.

Collegamento rapido 1

una linea orizzontale (da sinistra versus destra).

Collegamento rapido 2

una linea verticale (verso il basso).

Collegamento rapido 3

una linea orizzontale (da destra verso sinistra).

Effettuare una chiamata Telefonica a casa (solo modelli BLUETOOTH, ad esempio l'unita NV-U80)

• Per ulteriori informazioni sui Collegamenti rapidi, vedere alle pagine 17 e 22.

Operazioni mediante la tastiera

La schermata della tastiera viene visualizzata nel caso in cui sia necessario immettere del testo.

I caratteri vengono immessi soltanto in lettere maiuscole, in quanto il systema li converte automaticamente nei caratteri appropriati. Se necessario, è possible immettere caratteri speciali.

Schermata della tastiera

Candidati/campo di immissione

Per Toccare
immettere un carattere alfabetico	il tasting corrispondente al carattere desiderato.
immettere un carattere speciale	“ÄÄÁ” per accedere alla tastiera dei caratteri speciali, quindi il tasting del carattere desiderato; toccare “ABC” per tornare indietro.
immettere un numero	“123” per accedere alla tastiera numerica, quindi il tasting numero desiderato; toccare “ABC” per tornare indietro.
immettere uno spazio	-
cancellare un carattere	×
visualizzare l’elenco dei candidati*	“List”

• L'élenco dei candidati viene visualizzato automaticamente durante l'immissione dei caratteri.

Ricerca del percorso

Una volta impostata la destinazione, il
sistema è in grado di ricercare
automaticamente i percorsi.

Prima di avviare la ricerca, verificare che la riscizione dei segnali GPS sia sufficientamente forte per la navigazione (pagea 11).

Impostazione della destinazione e avvio della guida

In questa sezione, viene illustrata la procedura per ricercare il percorso e avviare la guida sul percorso.

Di seguito è riportato un esempio che illustra le modalità di impostazione della destinazione tramite il relative indirizzo nelle condizioni specifiche riportate (impostazione effettuata tramite la procedura guidata di configurazione iniziale o il menu di impostazione).

• Metodo selezionato per l'immissione dell'indirizzo: "Immissione guidata"

Per ulteriori informazioni su altri metodi di impostazione della destinazione, vedere "Altri metodi di impostazione della destinazione" a pagina 17.

Per motivi di sicurezza, parcheggiate il veicolo in un luogo sicuro, quando immettere le informazioni sulla destinazione prima di partire.

1 Visualizzare il menu principale.

Nella schermata della mappa, toccare la mappa.

Nella schermata del menu, toccare "VOICE/POS", quando la mappa.

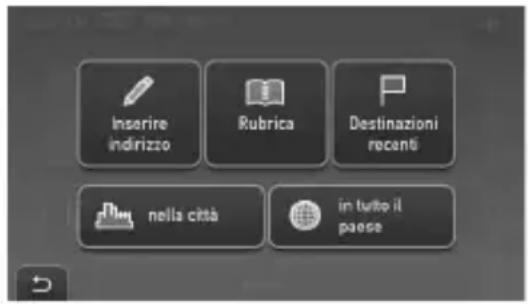

2 Selezionare "Navigazione".

continua alla pagina successiva

3 Selezionare "Inserire indirizzo", quindi immettere i dettagli relativi all'indirizzo.

Immettere le voci nell'ordine indicato di seguito, quindi toccare

o il candidato nell'elenco per procedere.

Per ulteriori informazioni sulle modalità di immissione dei caratteri, vedere "Operazioni mediante la tastiera" a pagina 14.

Paese
2 "Città/C.A.P."

Se tramite il codice postale*1 è possibile create un punto di riferimento per la destinazione, viene visualizzata la schermata di conferma dell'indirizzo.

Selezionare "Calcola percorso".

3"Via /Destinazione
4 "Numero civico" o "Laterale"* 2 Viene visualizzata la schermata di conferma dell'indirizzo.

1 Disponibile solo nel Regno Unito e in Olanda.
2 Selezionabile solo se esistente nella strada selezionata.

4 Selezionare "Calcola percorso".

Viene visualizzata la schermata della mappa, viene calculato il percorso, quando viene avviata la guida sul percorso.

Per regolare con precisione il punto della destinazione

E possibile passare alla schermata di conferma dell'indirizzo al modo di scorrimento della mappa, quando regolare con precisione il punto della destinazione.

1 Toccare per passare al modo di scorrimento della mappa.
2 Trascinare la schermata per regolare il punto della destinazione.
3 Toccare per visualizzare il menu del modo di scorrimento della mappa.
4 Selezionare "Raggiungi" per avviare la guida sul percorso.

Per ulteriori informazioni sulle operazioni possibili nel modo di scorrimento della mappa, vedere "Modo di scorrimento della mappa" a pagina 21.

Altri metodi di impostazione della destinazione

E inoltre possibile impostare la
destinazione e la ricerca dei percorsi
mediante i metodi riportati di seguito. Nel menu principale, selezionare le voci nel seguente ordine, quando "Calcola
percorso" (se necessario).
Per ulteriori informazioni, consultare il
manuale in formato PDF in dotazione.

nel dintorni

Consente di ricercare i percorsi verso un PDI, ad esempio un ristorante, un hotel e casa via, in prossimità della posizione currente del veicolo. Selezionare "nei dintorni", quando una delle seguenti opzioni.

"Collegamento rapido 1 - 3"

Consente di ricercare i percorsi sono al PDI più vicino apparmente alla categoria memorizzata tra i Collegamenti rapidi.

Le categorie dei Collegamenti rapidi possono essere personalizzate nel menu di impostazioni (pagina 22).

"Cerca per nome"

Immettere direttamente il nome del PDI.

"Cerca per categoria"

Selezionare la categoria di PDI desiderata nell'elenco.

Verso casa

Consente di ricercare i percorsi verso la propria abitazione, se quest'ultima è registrata.

continua alla pagina successiva

Navigazione

È possibile impostare la destinazione mediente i seguenti metodi.

"Rubrica"

Consente di ricercare i percorsi verso un punto di destinazione memorizzato.

"Navigazione" "Rubrica"

"Destinazioni recenti"

Consente di ricercare i percorsi verso le destinazioni ricercate di recente.

"Navigazione" "Destinazioni recenti"

"in tutto il paese"

Consente di ricercare i percorsi verso un PDI, ad esempio un aeroporto e casi via, nel paese specificato.

"Navigazione" "in tutto il paese" "nella città"

Consente di ricercare i percorsi verso un PDI, ad esempio un ristorante, un hotel eosi via,nella città specificata.

"Navigazione" "nella città"

Schemate di guida

Una volta calculato un percorso, la guida visiva e la guida vocale consentono di giungere alla destinazione.

Informazioni sul menu degli strumenti della mappa

1 Per selezionare una schermata della mappa (mappa, DR o mappa+DR). Per ulteriori informazioni sulla mappa DR, consultare la sezione"Schemata delle informazioni sul percorso dinamico (DR, Dynamic Route, percorso dinamico)" a pagina 21.

2Durante la guida sul percorso: Per ascoltare la successiva individazione della guida vocale. Nel modo di scorrimento della mappa: Per passare alla schermata della posizione corrente del veicolo.
Per visualizzare le informazioni TMC dettagliate.
4 Per regolare il livello di volume della guida vocale.
Per visualizzare il menu delle opzioni.
Per accedere al modo di scorrimento della mappa.
Se è in uso il supporto TMC in dotazione (o opzionale), questa icona viene visualizzata sostanto qualora sul percorso rilevato sua presente un ingorgo stradale.

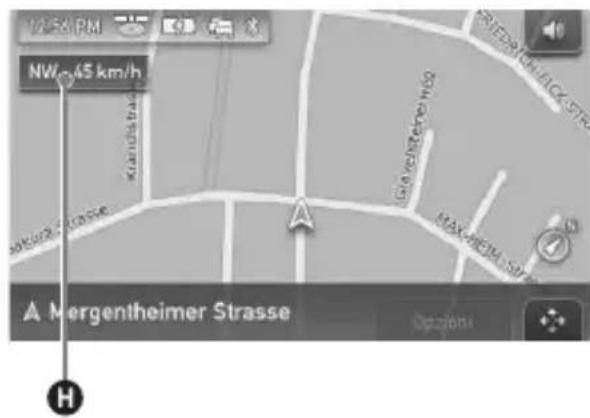

Schermata della mappa 2D

Percorsoswana incroci (durante la guida sul percorso)

Percorso alla incroci (negli altri casi)

In prossimità di un incrocio

continue alla pagina successiva

In prossimità di un incrocio (più vicino)

AIndicatori

Ora corrente/Stato del segnale GPS/

Condizioni della batteria/Stato del servizio TMC/Stato della funzione BLUETOOTH

Per ulteriori informazioni,

consultare il manuale in formato PDF in dotazione.

Distanza alla destinazione/ETA (Estimated Time of Arrival, tempostato per l'arrivo alla destinazione)

Distanza alla svolta successiva
DNome della strada corrente
E Nome della strada successiva
Posizione corrente
Indicazione del nord
Direzione corrente/Velocità corrente
Istruzione sulla svolta successiva
Indicazione a barre della distanza alla svolta successiva
Istruzione dopo la svolta successiva

Schermata della mappa 3D

E possibile impostare la schermata della mappa 3D nel menu di impostazione (pagina 22).

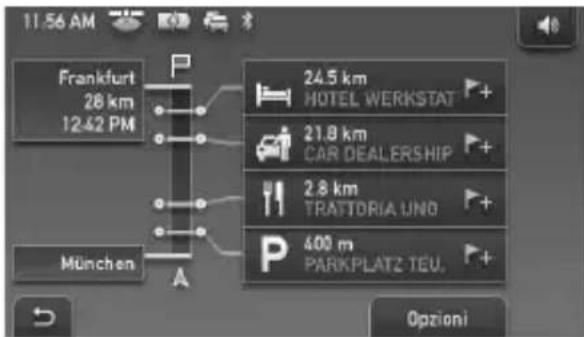

Schermata delle informazioni sul percorso dinamico (DR, Dynamic Route, percorso dinamico)

In questa schermata viene visualizzata la distanza alla destinazione, le informazioni sui PDI e sono via. Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

Schermata del percorso

E possibile visualizzare l'intero percorso fino alla destinazione. Per attivare la visualizzazione, selezionare "Opzioni" "Mostra percorso".

Modo di scorrimento della mappa

E possibile attivare il modo di scorrimento della mappa alla schermata della mappa toccando con la guida sul percorso attenuata o meno.

Nel modo di scorrimento della mappa, il mirino viene visualizzato sulla mappa ed è possibile trascinare la schermata per scorrere la mappa.

Toccare per regolare la Scala della mappa.

Impostare l'intersezione del mirino sul punto desiderato, quando toccare per visualizzare il menu del modo di scorrimento della mappa, in cui è possibile impostare un punto come destinazione eosi via.

Toccare per passare dal modo di scorrimento della mappa alla schermata della posizione corrente del veicolo.

Impostazioni del sistema

È possibile configurare varie impostazioni relative alsystema e alla memoria.

Nel menu principale, selezionare "Altro..." "Impostazioni" la categoria desiderata la voce desiderata tra哪些 riportate di seguito per effettuire ciascuna impostazione. Di seguito è riportata a titolo esemplificativo una seriesi di voci di impostazione rappresentative di agli categoria.

Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

Impostazioni base

Vista navigazione (per selezionare la vista predefinita della mappa (2D o 3D)), Mostra distanza/ETA (per molto,rare/nascondere la distanza alla destinazione e l'ETA (Estimated Time of Arrival, tempo stimato per l'arrivo)) earsi via.

Mappa attuale

Mappa corrente (per selezionare una mappa memorizzata nell'unità).

Destinazioni speciali

Mostra PDI (per molto/nascondere agli PDI), Collegamento rapido 1 - 3 (per memorizzare 3 categorie di PDI consultate di frequente, che è possibile utilizzato come collegamenti durante l'impostazione della destinazione).

Profilodi tragitto

Tipodi per concorso (per selezionare le preferenze di ricerca del percorso), Autostrade (per consentire/evitare/ignore autostrade/superstrade) e cosi via.

Nota

Gli avvisi forniti in base alle informazioni sulla mappa potrebbero non essere sempre corretti a causa di lavori in corso sulle strade eosi. Le condizioni del traffico e le norme sulla circolazione stradale hanno assoluta priorità rispetto alle informazioni fornite dalsystemadi navigazione.

Uso del software in dotazione

Di seguito vengono presentate le principali funzioni del software contentuto nel CD-ROM in dotazione. Inserendo il CD-ROM nel computer, la schermata viene visualizzata automaticamente. Attenersi alle istruzioni a schermo.

Requisiti di sistema

SO:Windows2000/XP
- Unità CD-ROM/DVD-ROM
- Porta USB
- Velocità CPU minima 150 MHz

Contenuo

Installa software di collegamento PC

É possibile installare il software per il collegamento al PC (ActiveSync).

Gestione lingue

I dati delle lingue per le schermate e la guida vocale possono essere aggiunti all'unità; i dati delle lingue non necessari possono essere eliminati dall'unità.

Leggi il manuale

È possibile consultare il manuale in formato PDF contenente ulteriori informazioni sulle operazioni disponibili.

Collegamento supporto

E possibile accedere in modo simplice al除去 di assistenza per la navigazione di Sony.

Visitare quello situ per ottenere assistenza tecnica, ad esempio per scaricare aggiornamenti software, consultare le domande frequenti e così via.

Collegamento al computer

Prima di effettuare il collegamento al computer, installare sullo stesso il software per il collegamento al PC (ActiveSync).

1 Collegare l'unità ad una presa di rete utilizzando l'alimentatore CA e il cavo di alimentazione CA.

continua alla pagina successiva

2 Collegare l'unità e il computer tramite il cavo USB.

Collegare il connettore piccolo del cavo USB alla presa USB dell'unità, quando il connettore grande ad una porta USB del computer.

Note relative al trasferimento di dati

• Durante il collegamento dell'unità al computer, effettuire il collegamento direttamente al computer. Se l'unità viene collegata atraverso un hub USB potrebbe non funzionare correttamente.

• Durante il trasferimento, accertarsi di: non scollegare il cavo USB o l'alimentatore CA.

non specnere o reimpostare l'unità, né impostarla sulla modalità di attesa.
-non spagnere o riavviare il computer, ne impostarlo sulla modalita di attesa.

Se si desidera annullare un trasferimento in corso,fare clic sull'apposto pulsante nella schermata del computer.

Informazioni aggintive

Precauzioni

Se l'auto è stata parcheggiata alla luce diretta del sole, attendere che l'unità si raffreddi prima di utilizzarla.

Formazione di condensa

Nei giorni di pioggia o in zone
estremamente umide, è possibile che all'interno del display dell'unità si formi della condensa. Di conseguenza, l'unità potrebbe non funzionare correttamente. In tal caso, impostare l'interruttore POWER nella parte inferiore sinistra dell'unità su OFF, quando attendere circa un'ora affinché la condensa evapori.

Informazioni sulla "Memory Stick"

"Memory Stick"

Una "Memory Stick" è un supporto di registrazione a circuiti integrati in formato compatto dotato di un' elevata capacité. Tale supporto è stato progettato,或者其他 che per lo scambio/la condivizione di dati digitali tra prodotti compatibili con "Memory Stick",anche per funzionare da supporto di memorizzazione esterno rimovabile su cui salvare i dati.

Tipi di "Memory Stick Duo" utilizzabili con il sistema

Con il presenteSYSTEMA, è possibile utilizzare i seguenti tipi di "Memory Stick Duo".*

• Memory Stick Duo (non compatible con la Tecnologia MagicGate)
  MagicGate Memory Stick Duo
  Memory Stick PRO Duo

• Sebbene ilsystema sia risultato compatible con l'uso di una "Memory Stick Duo" di capacité a 4 GB o inferiore, non è possibile garantire il funzionamento con tutte le "Memory Stick Duo".

Note

• Il presenteSYSTEMA supporta solo lagettura dei dati contenuti in una "Memory Stick Duo". Con la "Memory Stick Duo", non è possibile eseguire operazioni di formattazione e scrittura.
• Il presenteistema non supporta iltrasferimento di dati parallelo ad alta velocità.
• Esegendo la formattazione di una "Memory Stick Duo", tutti i dati inessa contenuti vengono cancellati. Onde evitare la cancellazione accidentale di dati importanti, accertarsi di controllare il contentuto prima di procedere alla formattazione.
• Per formattare una "Memory Stick Duo", utilizzato un'apposita applicazione compatibile con "Memory Stick Duo". Per la formattazione della "Memory Stick Duo", non utilizzato l'apposita funzione di Esplora risorse di Windows.
• Con il presenteSYSTEMA, non è possibile utilizzare "Memory Stick" in formato standard.
• Per l'uso di una "Memory Stick Duo", accertarsi di inserirla nella direzione corretta. Diversamente, si potrebbero verificare problemi di funzionamento delsystema.
• Tenere le "Memory Stick Duo" fuori della portata dei bambini, once evitare che la ingeriscano accidentalmente.

continua alla pagina successiva

• Evitare di rimuovere la "Memory Stick Duo" dal systema durante lagettura dei dati.
• Nei casi riportati di seguito, i dati potrebbero venire danneggiati:

Rimozione della "Memory Stick Duo" o spegnimento del sistema durante un'operazione digettura.

• Uso della "Memory Stick Duo" in luoghi soggetti a elettricità statica o disturbi di natura elettrica.

• Si consiglia di create una copia di backup dei dati importanti.

• Non piegare, lasciare cadere o sottoporre ad urti violenti la "Memory Stick Duo".
  Non smontare o modificare la "Memory Stick Duo".

• Non bagnare la "Memory Stick Duo".
  Non utilizzato o conservare la "Memory Stick Duo" in luoghi soggetti a:

• Temperature extremamente elevate, ad esempio in un'auto parcheggiata al sole
  Luce solare diretta

• Umidità elevata o in presenza di sostanze corrosive

Non toccare il connettore della "Memory Stick Duo" con le dita o con oggetti metallici.

Non è possibile registrar, modificare o eliminare i dati qualora la linguetta di protezione alla scrittura venga impostata sulla posizione LOCK.
- Per lo scorrimento della linguetta di protezione alla scrittura della "Memory Stick Duo", utilizzato uno strumento sottile appuntito.
- Seieneutilizzatauna“MemoryStick Duo”privada della linguetta di protezione daalla scrittura, prestare attenzione a non modificare o eliminare i dati accidentalmente.
- Durante la scrittura sull'area di promemoria dell'etichetta, non esercitare eccessiva pressione.
- Per il trasporto o la conservazione della "Memory Stick Duo", utilizzare l'apposita custodia in dotazione.

NotasulloschermolCD

E possibile che sullo schermo vengano visualizzati costamente punti blu, rossi o verdi. Tali "punti luminosi" possono verificarsi con qualsiasi schermo LCD. Lo schermo LCD è stato prodotto con una Tecnologia ad alla precisione, mediante cui altri il 99.99% dei segmenti è operativo. Tuttavia, è possibile che una minima percentuale (solitamente lo 0.01% ) di questi segmenti non si illumini correttamente. Ciò non interferisce tuttavia con la visualizzazione delle immagini.

Manutenzione

Pulizia della ventosa

Se la superficie della ventosa sporcandosi non aderisce adeguatamente, procedere alla relativa pulizia.

Prima della pulizia, accertarsi di rimuovere la sezione della ventosa dal supporto,attenendosi alla segunte procedure.

1 Rimuovere la ventosa dal supporto.

2 Lavare la superficie della ventosa con acqua.
3 Lasciare asciugare completeness la ventosa all'aria.

continua alla pagina successiva

Avverenza

Non lavare in alcun caso la ventosa除去 prima rimuoverla dal supporto. Diversamente, il supporto stesso potrebbe danneggiarsi.
Per la pulizia, nonutilizzare detergenti. Lavare solo con acqua.
- Prima di riappicare la ventosa, accertarsi che sia completamente asciutta.

Note

• Se la ventosa lascia tracce sul parabrezza, pulire con acqua.
• Sebbene il materiale del cruscotto possa lasciare un segno sulla superficie della ventosa, la potenza di presa della stessa non viene compromessa.

Sostituzione del fusibile

Per la sostituzione del fusabile dell'adattatore della batteria dell'auto, assicurarsi di utilizzare un fusabile dello stesso amperaggio di quello individato sull'originale. Se il fusabile si brucia, controllare i collegamenti dell'alimentazione e sostuire il fusabile. Se dopo la sostituzione il fusabile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi ad un rivenditore Sony.

Avverenza

Non utilizzato in alcun caso fusibili con un amperaggio superiore a quello del fusibile in dotazione con l'unità, onde evitare di danneggiare l'unità stessa.

Note sullo smaltimento dell'unità

Prima di procedere allo smaltimento dell'unità, rimuovere la batteria incorpora agli ioni di litio e segnarla ad un punto di raccolta differenziata. Di seguito viene illustrata la procedura di rimozione della batteria.

Nota

Non disassemblare in nessun caso l'unità, se non al momento del relativo smaltimento.

1 Disattivare l'alimentazione principale impostando l'interruttore POWER sulla posizione OFF.
2 Rimuovere il copripresa (pagina 9).
3 Rimuovere le 2 viti nella parte inferiore dell'unità utilizzando un cacciavite.

4 Rimuovere il coperchio posteriore.

① Rimuovere la parte superiore dell'unità come illustrato.

② Rimuovere la parte inferiore dell'unità procedendo allo stesso modo.

continua alla pagina successiva

5 Scollegare il connettore della batteria.

Connettore della batteria

6 Rimuovere la batteria.

7 Isolare il terminale del connettore utilizzato del nastro.

Note sulla batteria al litio

• Tenere la batteria fuori alla portata dei bambini.
  Non afferrare la batteria con pinzette metalliche,onde evitare di causare cortocircuiti.

AVVERTENZA

La batteria può esplodere se usata scorrettamente. Pertanto, non deve essere ricaricata, smontata ogettata nel fuoco.

Caratteristiche tecniche

Unità principale

Temperatura di utilizzo: 5 - 45 °C

Requisiti di alimentazione: CC a 5 V (da alimentatore CA in dotazione)

Terminali di collegamento:

Connettore del supporto

Presa DC IN 5V

Presa USB

Presa dell'antenna GPS esterna

Alloggamento per scheda di memoria: Alloggamento per Memory Stick Duo

Diffusore:

Diffusoreovale da 20× 40mm

Consumo energetico: Massimo 1,5 A

Dimensioni:

Circa 134,4× 79,1× 44,0mm

(1× a× p , esclude le parti sporgenti)

Peso: circa 380g

Monitor

Sistema: display a cristalli liquidi di tipo trasmissivo

Sistema guida:istema a matrice attiva TFT a-Si

Dimensioni: 4,3 pollici (16:9)

95,0× 53,9 109,2mm (a× v,p)

Segmento: 391.680 (480 × 272 pixel) punti

Supporto

Temperatura di utilizzo: 5 - 45 °C

Requisiti di alimentazione: CC a 5,2 V (da adattatore della batteria dell'auto da 12V in dotazione (massa negativa))

Terminali di collegamento:

Connettore dell'unità

Presa DC IN 5.2V

Presa dell'antenna TMC (solo modelli TMC, ad esempio l'unità NV-U81T)

Frequenza di ricezione: 87,5 - 108,0 MHz (solo modelli TMC, ad esempio l'unità NV-U81T)

Tempo di carica/Durata di utilizzo della batteria incorpORA

Tempo di carica

Con l'adattatore per batteria dell'auto/ l'alimentatore CA in dotazione: Circa 4,5 ore (con l'unità accesa) oppure 2,5 ore (in modalità di attesa)

Durata di utilizzo

Fino a 3,5 ore (in base all'uso)

Accessorio opzionali

Antenna GPS esterna: VCA-41

Kit supporto veicolare TMC: NVA-CP3T

Kit di installmente veicolare: XA-49FM

Il design e le caratteristiche tecniche sono soggetti a modifiche alla preavviso.

continua alla pagina successiva

• Determinati circuiti stampati non contengono ridardanti alla fiamma alogenati.
• Utilizzato di batterie ricaricabiliagli ioni di litio.
• Come materiale di riempimento per l'immballaggio viene impiegato cartone ondulato.
• La stampa del cartone è realizata con inchiestro a base di olio vegetale e privo di Composti organici volatili (VOC).

Guida alla soluzione dei problemi

Fare riferimento alla segunte lista di
controllo per risolverve la maggior parte dei
problemi che si potrebbero verificare
durante l'uso della presente unità.
Prima di esaminare il segunte elenco,
verificare le procedure di collegamento e
d'uso dell'unità.

Le icone di funzionamento del display non funzionano.

Durante la visualizzazione di una mappa, le operazioni potrebbero richiedere quale istante.

L'unità non si accende.

Verificare che l'interruttore POWER nella parte inferiore sinistra dell'unità sia impostato su ON.
Caricare la batteria incorpora-ta.

• Installare correttamente l'unità, osservando le istruzioni contenate nel manuale di installmente in dotazione.
• Collegare l'unità ad una presa di rete utilizzando l'alimentatore CA e il cavo di alimentazione CA.

Non è possibile caricare la batteria interna.

Verificare che l'interruttore POWER nella parte inferiore sinistra dell'unità sia impostato su ON.
Se è in uso l'alimentatore CA, scollegarlo alla presa, quando collegarlo di nuovo.
La batteria incorpora agli ioni di litio.
puo essere ricaricata a temperature
comprese tra 5e45^ .E possibile che la batteria non venga caricata se la
temperatura all'interno dell'unita
aumenta a causa di luce solare diretta e
cosi via. Non si tratta di un problema di
funzionamento.

Non è possibile ricevere il segnale GPS.

• Leggere le informazioni relative alsystema GPS (pagina 6).
• Il sistema non è in grado di ricevere segnali GPS a causa di un ostacolo.

Spostare il veicolo in un luogo dove i segnali possano essere ricevuti chiaramente.

• La qualità di ricezione del segnale GPS è scarsa.
  Controllare lo stato dei segnali GPS selezionando la你可以 "Altro..." nel menu principale "Stato GPS".
• Di fronte all'antenna GPS è presente un ostacolo.
  Installare l'unità in modo tale che il segnale non venga interrotto dal telaio dell'auto e casi via.
• La ricezione dei segnali GPS potrebbe essere compromessa in caso di parabrezza riscaldati o che riflettono il calore.
  Utilizzare l'antenna GPS esterna VCA-41.

La posizione del veicolo sulla mappa non corrisponde a quella reale.

Il margine di erreore del segnale proveniente dai satelliti GPS è eccessivo. Puo esistere un margine di erreore massimo pari a poche centinaia di metri.

La guida vocale non viene riprodotta.

Il volume èccessivamente basso.

Aumentare il livello di volume toccando

nel menu principale o nella schermata della mappa.

Se l'unità viene alimentata tramite la batteria incorpora, è possibile che il volume venga lievamente ridotto.

Lo schermo LCD non viene visualizzato normalmente.

• A temperature elevate, lo schermo LCD potrebbe risultare scuro e non visible chiaramente. A temperature basse, sullo schermo LCD potrebbero venire visualizzate delle immagini residue. Non si tratta di problemi di funzionamento; lo schermo LCD tornerà alle condizioni normali una volta che la temperatura sare rientrata entro la gamma di funzionamento specificata.
• Lo schermo LCD è scuro. →E possibile che la funzione di riduzione automatica della luminosità sia attivata, in quanto il relativo sensore (pagea 9) è coperto da una mano eosi via.

continua alla pagina successiva

Il supporto si stacca alla superficie di applicazione.

La forza di adesione si riduce qualora la superficie della ventosa o la superficie di applicazione siano sporche.

Pulire la ventosa e la superficie di applicazione (pagea 27).

Il modo di dimostrazione viene avviato automaticamenteanche se noniene eseguita alcuna operazione.

→Disattivare il modo di dimostrazione automatico selezionando "Altro..." nel menu principale "Impostazioni" "Impostazioni base" "Modo demo". Quindi, accertarsi che la voce "Modo demo" sia disattivata.

Azzeramento dell'apparecchio

Se il software di navigazione si blocca, tentare di risolverve il problema azzerando l'apparecchio.

Premere il tasto RESET con un oggetto appuntito, quale una penna a sfera (pagina 8).

Se il problema persistsente, disattivare l'alimentazione principale impostando l'interruttore POWER su OFF, quando riattivarla dopo circa 10 secondi (pageina 9).

Nota

Dopo ave disattivato l'alimentazione principale, alla successiva riattivazione la ricezione dei segnali GPS potrebber richiedere tempo.

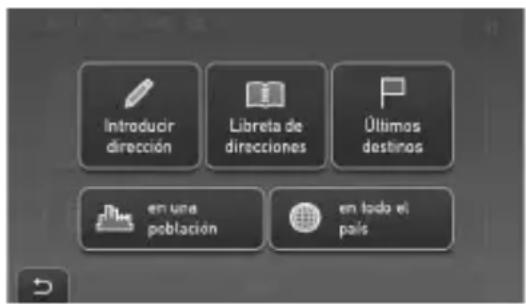

2 Selezione "Navigar".

4 Selezione "Calcular ruta".

Acerca del "Memory Stick"

2 Selezione "Navigar".

4 Selezione "Calcular rota".
