Tipo de producto	Sistema de navegación personal GPS
Marca	SONY
Modelo	NV-U50
Dimensiones (L × h × p)	Aprox. 104,7 × 87,5 × 42,9 mm
Peso	Aprox. 310 g
Alimentación	5 V CC mediante adaptador de corriente incluido o adaptador para batería de coche de 12 V (a través de la base de conexión)
Batería	Batería recargable de iones de litio integrada; carga entre 5 °C y 45 °C
Pantalla	Pantalla táctil LCD de 3,5 pulgadas (4:3), 230400 puntos (960×240)
Receptor GPS	12 canales paralelos
Guía por voz	15 idiomas seleccionables
Conectividad	Puerto USB, toma DC IN 5 V, toma de antena GPS externa
Funciones	Navegación GPS, pantalla táctil, guía por voz, RDS-TMC (en NV-U50T), regulador automático de brillo, batería recargable
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar la humedad y las temperaturas extremas
Seguridad	No obstruir la vista del conductor; no utilizar durante la conducción; respetar las normas de tráfico; no exponer al agua ni al fuego
Piezas de repuesto y reparabilidad	Accesorios opcionales: antena GPS externa VCA-41, kit de soporte para coche NVA-CU3T/CU3, kit de instalación para coche XA-49FM
Temperatura de funcionamiento	5 °C a 45 °C
Contenido de la caja	Base de conexión, adaptador para batería de coche, adaptador de corriente, cable(s) de alimentación de red, cable USB, funda de transporte, disco de aplicación (CD-ROM), guía de inicio rápido, tarjeta de garantía

Preguntas frecuentes - NV-U50 SONY

¿Cómo instalar el dispositivo en el coche?

Fije la base de conexión en el parabrisas con la ventosa, después de limpiar y secar la superficie. Conecte el adaptador para batería de coche en la toma DC IN 5.2 V de la base y en el encendedor. Coloque el dispositivo en la base hasta oír dos clics. Ajuste el ángulo con el botón central.

¿Cómo cargar la batería?

Asegúrese de que el interruptor POWER esté en posición ON. La batería se carga automáticamente cuando el dispositivo está instalado en la base de conexión conectada al adaptador para batería de coche o al adaptador de corriente. El indicador CHG se enciende en rojo durante la carga.

¿Qué hacer si el GPS no capta señal?

Estacione el vehículo en un lugar despejado (sin edificios altos) y espere hasta 20 minutos. Verifique el estado del GPS en la información. Si el parabrisas es calefactable o termorreflectante, use la antena GPS externa opcional VCA-41.

¿Cómo ajustar el volumen de la guía por voz?

En el menú principal, seleccione Configuración > Volumen. Ajuste el nivel. Tenga en cuenta que con alimentación de batería interna, el volumen máximo está limitado aproximadamente al 70%.

¿Cómo restablecer el dispositivo?

Use un objeto puntiagudo (bolígrafo) para presionar el botón RESET. Si el problema persiste, corte la alimentación deslizando el interruptor POWER a OFF y vuelva a encenderlo después de 10 segundos.

¿Puedo usar el dispositivo mientras conduzco?

No, por razones de seguridad. No mire la pantalla mientras conduce. Detenga el vehículo en un lugar seguro antes de ingresar un destino o cambiar los ajustes.

¿Cómo actualizar los mapas?

Use el software proporcionado en el CD-ROM/DVD-ROM. Conecte el dispositivo a un ordenador mediante USB y siga las instrucciones del Asistente de mapas para añadir o eliminar datos cartográficos.

¿Qué hacer si la pantalla táctil no responde?

Calibre la pantalla mediante Configuración > Calibración de pantalla táctil. Si el problema persiste, restablezca el dispositivo. Evite presionar con objetos puntiagudos.

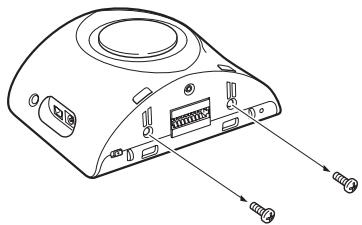

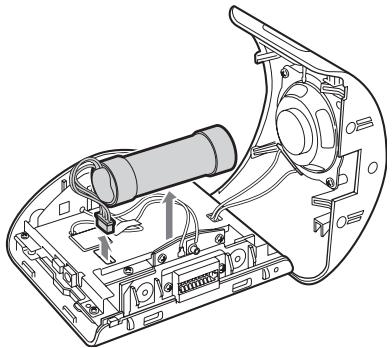

¿Cómo extraer la batería para reciclaje?

Ponga el interruptor POWER en OFF. Retire la tapa de la toma, desatornille los dos tornillos debajo del dispositivo, deslice la cubierta trasera y retire la batería. Aísle el terminal con cinta adhesiva. Entregue la batería en un punto de recogida adecuado.

¿El dispositivo es compatible con sistemas RDS-TMC?

Sí, el modelo NV-U50T es compatible con el canal de información de tráfico RDS-TMC. Se incluye una antena TMC que debe instalarse en el parabrisas para recibir mensajes de tráfico.

MANUAL DE USUARIO NV-U50 SONY

Acerca de este manual

Esta guía de inicio rápido contiene instrucciones para la instalación, la conexión y las operaciones básicas. Si desea obtener más información, consulte el manual PDF suministrado con el disco de la aplicación. El contenido de este manual está destinado a los usuarios con conocimientos del sistema operativo Microsoft® Windows®. Para obtener más información sobre el funcionamiento del equipo, consulte el manual del propio equipo. Las ilustraciones de este manual pueden no coincidir con el dispositivo en sí. Conserve este manual en un lugar donde pueda consultarlo en el futuro.

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Accesorios aplicables: Adaptador para batería de automóvil/Adaptador de alimentación de CA

No se ofrece ninguna garantía por la pérdida de datos o los daños causados en los mismos

Sony no ofrece ninguna garantía por los datos perdidos o dañados.

Atención

EN NINGÚN CASO SONY SERÁ RESPONSABLE DE LOS DAÑOS INDIRECTOS, IMPREVISTOS, DERIVADOS NI DE NINGÚN OTRO TIPO, INCLUYENDO, SIN LIMITARSE A LOS MISMOS, LOS DAÑOS POR PÉRDIDA DE BENEFICIOS O INGRESOS, LA PÉRDIDA DE DATOS, LA PÉRDIDA DE USO DEL PRODUCTO O DE EQUIPAMIENTO ASOCIADO, TIEMPO DE INACTIVIDAD Y PÉRDIDA DE TIEMPO DEL COMPRADOR RELACIONADOS O DERIVADOS DEL USO DE ESTE PRODUCTO O DEL HARDWARE Y SOFTWARE DEL MISMO.

Bienvenido

Le agradecemos que haya adquirido este Sistema de Navegación Personal de Sony. Antes de utilizar el sistema, lea detenidamente este manual y consérvelo para realizar consultas en un futuro.

CARACTERÍSTICAS:

• Funcionalidad Plug & Play
• Mapa europeo preinstalado (NV-U70T)
• Mapa regional preinstalado (NV-U50T/U50)
• 15 idiomas seleccionables para las instrucciones orales y el texto de la pantalla
• Pantalla táctil de alta calidad de 3,5 pulgadas
• Receptor GPS paralelo avanzado de 12 canales
• Altavoz de alta calidad
• Compatible con RDS-TMC (Traffic Message Channel, canal de mensajes de tráfico) (NV-U70T/U50T)
• Funcionamiento con batería
• Función de atenuador automático

Aviso importante 4

Procedimientos iniciales 7

Comprobación del contenido. 7

Instalación de la unidad 8

Instalación de la antena TMC (solo NV-U70T/U50T) 10

Ubicación de los controles. 11

Encendido de la unidad 12

Inicio de la navegación 12

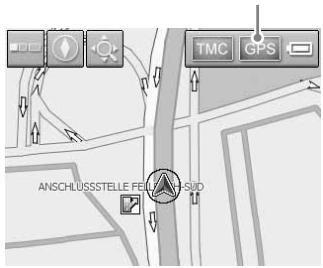

Recepción de señales GPS. 12

Operaciones básicas 13

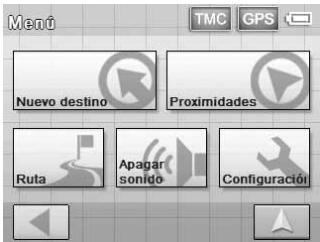

Funcionamiento del menú 13

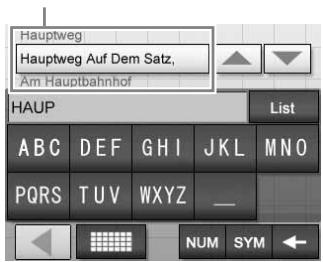

Operaciones con el teclado 13

Búsqueda de rutas 14

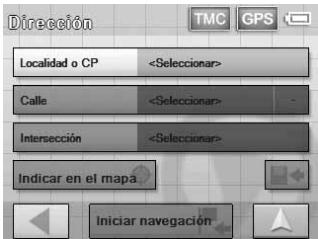

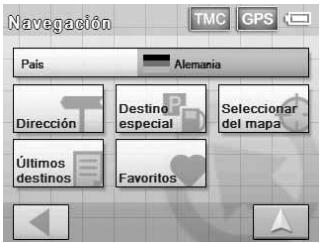

Indicación del destino e inicio de las instrucciones 14

Otras formas de indicar el destino 15

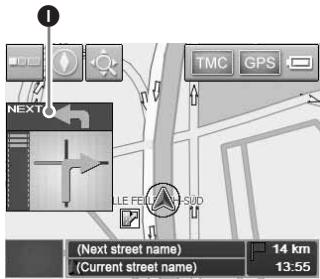

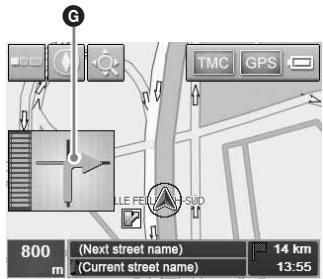

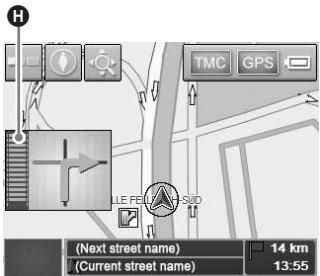

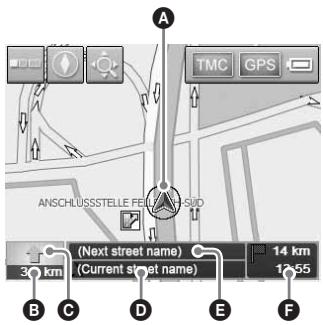

Pantallas de instrucciones 16

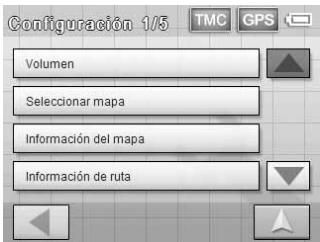

Configuración del sistema 17

Utilización del software suministrado 18

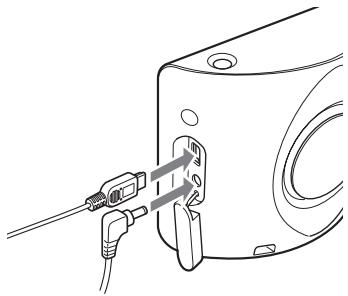

Conexión al ordenador 18

Funciones del software. 19

Información adicional 19

Precauciones 19

Nota sobre la pantalla de cristal líquido. 19

Mantenimiento 19

Notas sobre cómo deshacerse de la institución 20

Especificaciones 21

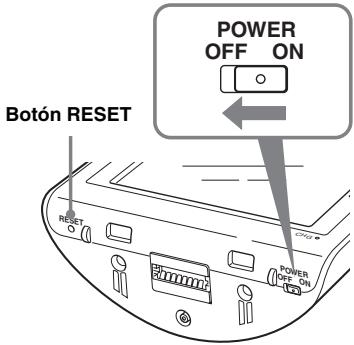

Solución de problemas 21 Restauración de la unidad 22

Aviso importante

Para evitar el riesgo de accidentes o lesiones, lea el aviso siguiente antes de instalar y poner la unidad en funcionamiento.

Manipulación

• No se permite su uso de ninguna manera, excepto para el uso de una computadora.
• No permita que ningún objeto extraño se introduzca en el conector de la base de la unidad, ya que puede producir un fallo de funcionamiento.

• Pulse I/① para apagar la unidad, retírela de la base y desconecte el adaptador para batería de automóvil; de lo contrario, es posible que esta se agote. Tenga en cuenta lo siguiente.
• Al girar la llave de encendido a la posición apagado no se apaga la unidad, que continúa consumiendo energía de la batería recargable de iones de litio incorporada.
• Si la toma del encendedor del automóvil no está conectada a la posición ACC del interruptor de encendido, se continúa suministrando energía a la batería incorporada excepto si gira la llave de encendido a la posición apagado.
• Compruebe el indicador CHG situado en la parte inferior de la unidad, que se ilumina durante la carga.

• No exponga la unidad al fuego, ya que es posible que se produzca un fallo de funcionamiento.
• No permita que el agua ni la lluvia se introduzcan en la unidad, ya que es posible que se produzca un fallo de funcionamiento.
• Si deja la unidad bajo la luz solar directa, es posible que la pantalla de cristal líquido se oscurezca y no se visualice con claridad. No se trata de un fallo de funcionamiento. La pantalla volverá a visualizarse normalmente cuando descienda la temperatura.
• Tenga en cuenta que la batería incorporada no pueda cargarse con temperaturas situadas fuera del rango 5 - 45°C .
• No deje la unidad en lugares con temperatura ambiente elevada, ya que la capacidad de la batería incorporada se deteriorará o no podrá cargarse.

Seguridad

General

• No aplique excesiva fuerza sobre la unidad ni la base, ya que, de lo contrario, podrían caer bajo el pedal del freno, etc., y provocar un accidente.
• Observe la normativa de tráfico en vigor, como las señales de dirección, cuando conduzca con el asistente en carretera.
• No observe la unidad cuando conduzca. Es peligroso y podría producirse un accidente de tráfico.
• Si debe manipular la unidad cuando conduzca, detenga previamente el automóvil en un lugar seguro.
• Asegúrese de no dejar la unidad en el automóvil para evitar robos o daños provocados por las altas temperaturas en el interior del vehículo.
• Si no se usa el adaptador para batería de automóvil, desconéctelo de la toma del encendedor, ya que la batería del automóvil podría agotarse aunque la llave de encendido esté en la posición OFF.
• No permita que ningún líquido ni objeto extraño entre en la unidad.
• No coloque nada que no sea la unidad especificada en la base.
• No conecte ningún accesorio (adaptador para batería de automóvil, adaptador de alimentación de CA, etc.) distinto de los suministrados u opcionales.
• No modifique la unidad.
• No desmonte la unidad excepto en el momento de desecharla.

Instalación

• Antes de instalar la unidad, compruebe la normativa y la legislación de tráfico local.
• Asegúrese de instalar la unidad correctamente siguiendo las instrucciones de instalación. Una instalación incorrecta puede provocar un incendio o una descarga eléctrica.
• Antes de la instalación, asegúrese de poner el interruptor de encendido en la posición OFF o retirar la llave. Si se instala la unidad con la llave en la posición de encendido, la batería del automóvil podría agotarse o podría producirse un cortocircuito.
• Asegúrese de:

- Colocar la unidad en la base correctamente. - Limpiar la superficie de la ventosa y el parabrisas antes de colocarla. Asimismo, compruebe que la ventosa está fijada firmemente al parabrisas después de la instalación. - Caliente el interior del automóvil y, a continuación, instale la base y la unidad si la temperatura ambiente es baja. La ventosa se ve afectada por las altas/bajas temperaturas o los cambios repentinos de temperatura. - Limpie el parabrisas antes de la instalación si existe condensación en el interior del automóvil. De lo contrario, es posible que la unidad o la base se caigan bajo el pedal del freno, etc., y provoquen un accidente. - Asegúrese de colocar los cables en un lugar en el que no obstaculicen la conducción. - No utilice la unidad en un automóvil con el cable USB conectado. - Conecte el adaptador para batería de automóvil únicamente a la base. - No dañe ningún conductor, tubo, el depósito de combustible ni el circuito eléctrico al instalar la unidad, ya que podría producirse un incendio o un accidente. Si hace un agujero en un panel del vehículo, asegúrese de no dañar ninguna pieza oculta. - No utilice ni modifique tuercas ni pernos en dispositivos básicos tales como el mecanismo de dirección, el suministro de combustible o el sistema de frenos, ya que podría provocar un incendio o un accidente. - Asegúrese de que los cables no se enreden ni se enrollen en la parte móvil de los raíles de los asientos. - Para obtener información sobre la polaridad, el voltaje de la batería y la ubicación del airbag del coche, póngase en contacto con su concesionario.

Ubicación de la instalación

• Instale la unidad en una ubicación segura en la que:
• no interfiera en la visión del conductor.
• no interfiera en el funcionamiento del sistema de airbag.
• no interfiera en el funcionamiento del automóvil, especialmente el volante, el cambio de marchas o el pedal de freno.
• no esté expuesto a calor o altas temperaturas.
• Póngase en contacto con un técnico especializado si no puede fijar la base al vehículo con seguridad.

GPS

Los satélites GPS (Global Positioning System, Sistema de posicionamiento global) emiten señales constantemente para determinar una ubicación determinada en la tierra. Cuando una antena GPS recibe estas señales, los usuarios tienen información de su ubicación (latitud, longitud y altitud). La información debe llegar de 3 satélites para obtener una posición bidimensional (latitud y longitud) y de 4 satélites para obtener una posición tridimensional (latitud, longitud y altitud). Puesto que los satélites GPS están controlados por el Departamento de Defensa de los EE.UU., existe un margen de error expreso comprendido entre unos pocos metros y diez metros. Como resultado, el sistema de navegación GPS puede tener un error comprendido entre 10 metros y aproximadamente 200 metros, dependiendo de las circunstancias.

Puesto que la información del GPS se recibe de las señales de los satélites, podría ser imposible o difícil obtener la información en los lugares siguientes:

Túneles o pasos subterráneos

• Bajo autopistas

• Entre edificios altos

• Entre árboles altos con follaje denso

Después de la instalación inicial, aparque el automóvil en un lugar seguro y abierto (sin edificios altos, etc.) durante un máximo de 20 horas para permitir que el sistema de navegación reciba las señales GPS antes de utilizarlo. El sistema necesita señales de al menos 3 satélites GPS para calcular la posición actual del automóvil correctamente.

Nota

La instalación tarda un tiempo en recibir señales GPS al ajustarla en ON antes de haber ajustado la alimentación principal en OFF, cuando la batería incorporada se haya descargado por completo o reiniciar la instalación.

Software

Lea las condiciones siguientes detenidamente antes de utilizar el software.

• La legislación sobre propiedad intelectual prohíbe la reproducción total o parcial del software o del manual del mismo, así como el alquiler del software, sin la autorización del titular del copyright.
• En caso de que el software presente algunos problemas debido a un defecto de fabricación, Sony lo sustituirá a su discreción o lo reembolsará. Sin embargo, Sony no tendrá ninguna responsabilidad.
• El software proporcionado con este producto sólo puede usarse con los equipos para los que se ha diseñado.
• Tenga en cuenta que, debido a los continuos esfuerzos por mejorar la calidad, las asignaciones del software pueden cambiar sin previo aviso.
• Las carreteras y los nombres del mapa pueden no coincidir con las carreteras y los nombres reales.
• La garantía no cubre la sustitución ni el reembolso de la unidad debido a errores u omisiones tipográficos, ni desajustes de diseño que aparezcan en el software.
• Los datos del mapa no pueden copiarse ni realizarse, parcial o íntegramente, sin el permiso del titular del copyright.
• El contenido puede cambiar sin previo aviso. Al utilizar la unidad, usted acepta las condiciones anteriores.

Procedimientos iniciales

Comprobación del contenido

Compruebe el contenido del paquete.

• Unidad principal (1)

• Base*1 (1)

• Adaptador para batería de automóvil (1)

• Adaptador de alimentación de CA (1)

• Cables de alimentación de CA -Para NV-U70TW/U70TC*2 (2)

• Para NV-U50TG/U50G ^*2 (1)

• Para NV-U50F/U50D/U50I/U50A/U50B/U50S/U50N ^*2 (1)

• Cable USB (1)

• Antena TMC (1)/ventosas (2) (Para NV-U70T/U50T)

Cinta adhesiva (1)

• Almohadilla (1)

Funda de transporte (1)

• Disco de la aplicación (CD-ROM) (1) (Para NV-U50T/U50)

• Disco de la aplicación (DVD-ROM) (1) (Para NV-U70T)

• Guía de inicio rápido (1)
• Tarjeta de garantía (1)
• Tarjeta de registro de usuario (1)
• CONTRATO DE LICENCIA DEL USUARIO FINAL (1)

1 Los modelos NV-U70T/U50T disponen de una toma de antena TMC en el lateral izquierdo. 2 Los nombres de los modelos están escritos en la etiqueta situada en la parte inferior de la unidad principal.

Instalación de la unidad

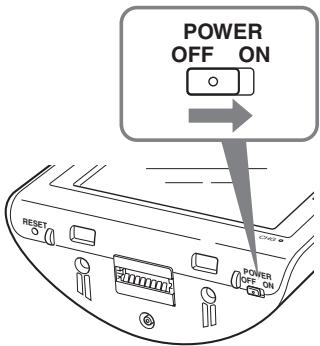

Acerca del interruptor de alimentación principal

Antes de la instalación, deslice el interruptor POWER hacia la posición ON para activar la alimentación principal.

Posteriormente, puede pulsar el botón I/ situado en la parte superior de la unidad para encenderla o apagarla.

Notas

• Mantenga la alimentación principal activada excepto en caso de que no vaya a utilizar la unidad durante más de 3 días.
• Si desactiva la alimentación principal, es posible que se tarde en recibir señales GPS al volver a activarla.

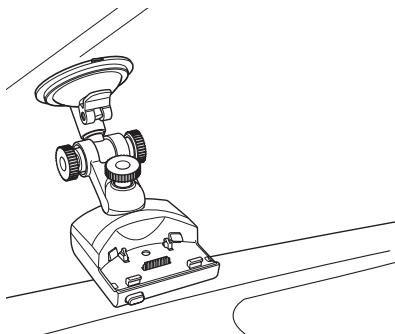

Acerca del montaje de la ventosa

Antes de la instalación, elija una posición en el parabrisas que sea perfectamente visible para el conductor sin que interfiera en su ángulo de visión de la carretera, y asegúrese de que todas las superficies estén limpias y secas.

Las bases opcionales NVA-CU3T/CU3 también pueden instalarse siguiendo los pasos que se indican a continuación.

Notas

• Instale la unidad en un lugar seguro en el que no interfiera con la antena GPS.
• Descoloque y vuelva a colocar la base regularmente, ya que la ventosa se ve afectada por las altas/bajas temperaturas, el uso prolongado, etc.
• Asegúrese de mantener una determinada distancia entre la base y el salpicadero al realizar la instalación.

1 Fije la base en el parabrisas. Ilustración de ejemplo de la instalación de la base finalizada.

Siga los pasos 1 - 3 para completarla.

Limpie y seque la superficie de la ventosa. Presione el centro de la ventosa firmemente contra el parabrisas para eliminar el aire restante en el interior de la misma y presione la palanca.

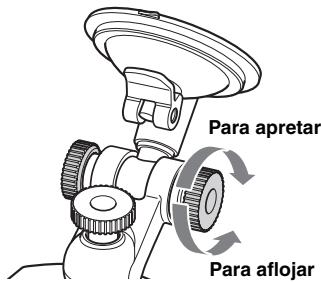

3 Mientras sujeta el mando izquierdo, afloje el mando derecho, ajuste el ángulo vertical aproximado y vuelva a apretarlo. El mando izquierdo no gira.

Si desea fijar la base en el parabrisas permanentemente.

La ventosa se ve afectada por las altas/bajas temperaturas y es posible que se desprenda. Si desea fijar la base al parabrisas permanentemente, utilice la cinta adhesiva suministrada en la ventosa.

Si la parte inferior de la base está en contacto con el salpicadero.

Coloque la almohadilla de protección suministrada.

Recorte la almohadilla hasta el tamaño apropiado antes de colocarla.

Nota.

La cinta adhesiva es difícil de extraer una vez aplicada.

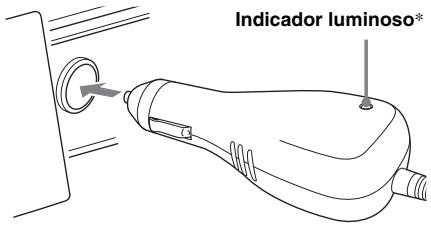

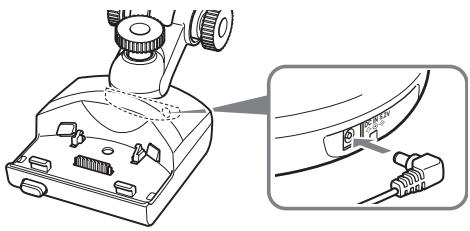

2 Conecte la base a la toma del encendedor del automóvil.

Enchufe el adaptador para batería de automóvil en la toma DC IN 5.2V, situada en la parte posterior de la base.

2 Inserte el extremo del adaptador para batería de automóvil completamente en la toma del encendedor del mismo.

• Se ilumina al girar la llave hacia la posición de encendido después de la instalación.

Nota

Es posible que la unidad no se pueda conectar funcionalmente en la forma de la toma del encendedor.

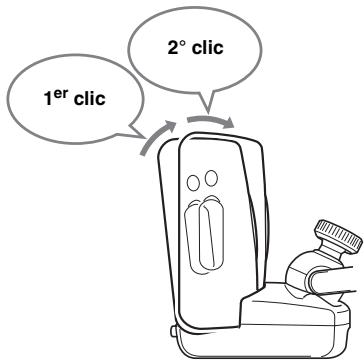

3 Alinee las 2 ranuras de la parte inferior de la unidad con las lengüetas de la base y presione para que la unidad quede encajada.

Asegúrese de que la unidad está bien fijada en la base (2 clics).

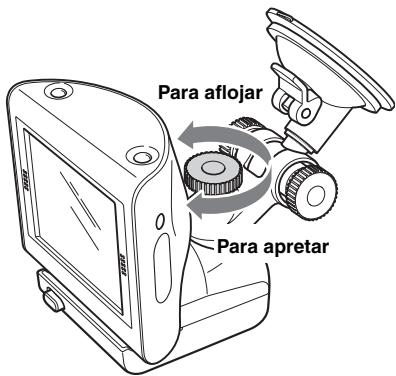

4 Afloje el mando central, ajuste con precisión el ángulo de modo que pueda ver el monitor correctamente y vuelva a apretarlo.

Sugerencia

La unidad puede conectarse a una toma de corriente mediante el adaptador de alimentación de CA suministrado.

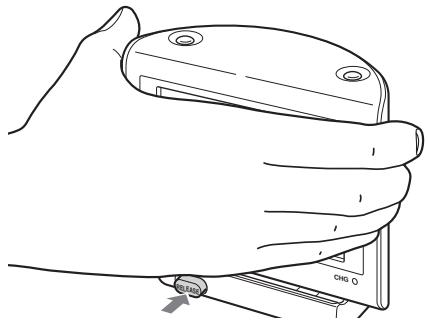

Para separar la unidad de la base

1 Pulse el botón RELEASE de la base mientras sujeta la unidad.

La base expulsará la unidad.

2 Extraiga la unidad de la base.

Instalación de la antena TMC (sólo NV-U70T/U50T)

Instale la antena TMC para obtener información de tráfico del RDS-TMC (Traffic Message Channel, canal de mensajes de tráfico).

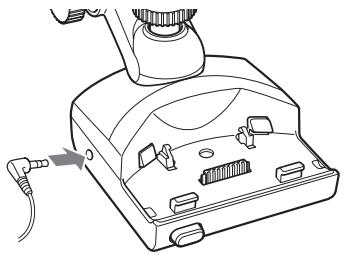

1 Conecte el cable de la antena TMC en la toma de la antena TMC situada en el lateral izquierdo de la base.

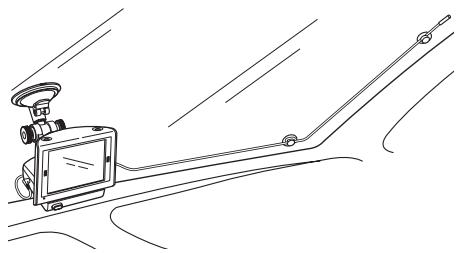

2 Fije la ventosa del extremo en el parabrisas y coloque la otra ventosa de modo que el cable forme dos líneas rectas.

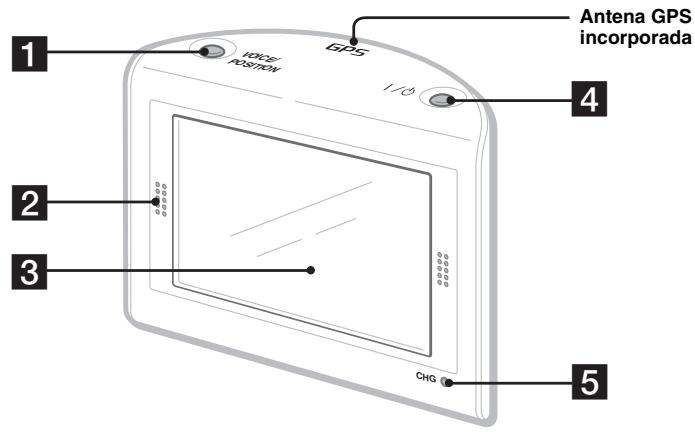

Parte delantera:

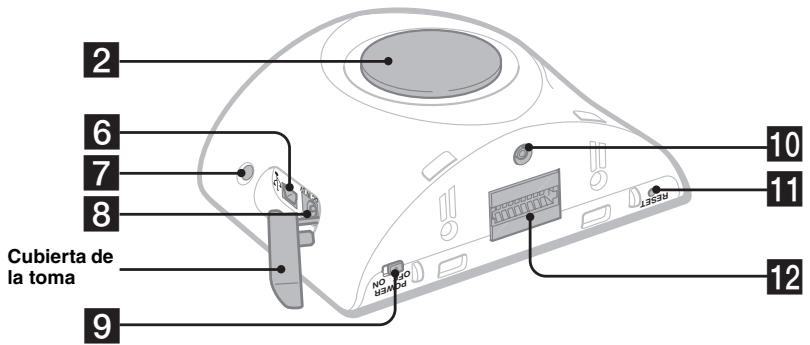

Parte trasera:

Consulte las páginas realizadas para obtener más información.

1 Botón VOICE/POSITION

Durante las instrucciones de ruta: Para escuchar la instrucción de voz. En el modo de desplazamiento de mapa: Para que se muestre la posición actual del automóvil.

2 Altavoz

Emite instrucciones y avisos.

3 Ventana de visualización/pantalla táctil

4 Botón I/ (encendido/espera) 12

Permite encender/apagar la unidad.

5 Indicador CHG (carga de la batería)

Se ilumina en rojo durante la carga.

6 Toma USB 18

Para conectar a un equipo informático mediante un cable USB.

7 Sensor del atenuador automático

Para obtener más información sobre la configuración del atenuador automático, consulte el manual PDF suministrado.

8 Toma DC IN 5V

Para conectar al adaptador de alimentación de CA.

9 Interruptor POWER

Permite encender/apagar la alimentación principal.

10 Toma de la antena GPS externa*

1 Botón RESET

12 Conector de la base

Encendido de la unidad

Compruebe de antemano si el interruptor POWER situado en la parte inferior derecha de la unidad está situado en la posición ON (página 8).

1 Pulse I/

Para apagar la unidad

Pulse I/

La unidad entra en el modo de espera para reducir el consumo de energía.

Nota

Asegúrese de extraer la unidad de la base y desconectar el adaptador para batería de automóvil cuando la unidad no está en uso para evitar que se agote la batería del automóvil.

Inicio de la navegación

1 Después de encender la unidad, seleccione el idioma que desee.

Aparece la pantalla de advertencia.

2 Lea la pantalla de advertencia y toque "Aceptar".

Aparecen las pantallas del tutorial.

3 Toque para continuar.

Aparece el menú principal.

Recepción de señales GPS

Después de la instalación inicial, aparque el automóvil en un lugar seguro y abierto (sin edificios altos, etc.) durante un máximo de 20 minutos para permitir que el sistema de navegación reciba las señales GPS antes de utilizarlo. El sistema necesita señales de al menos 3 satélites GPS para calcular la posición actual del automóvil correctamente.

Es posible comprobar el estado del GPS en la pantalla.

Indicador del estado del GPS*

• Se ilumina en verde intenso cuando la recepción de la señal es suficiente para la navegación.

Cuando está verde oscuro indica que no hay señal.

Operaciones básicas

En este apartado se explican los procedimientos habituales de funcionamiento del sistema.

Las operaciones generales pueden efectuarse en la pantalla táctil. Toque los iconos que aparecen suavemente con el dedo.

Nota

No presione la pantalla con demasiada fuerza ni utilice ningún objeto puntiagudo como bolígrafos, etc., para tocar la misma.

Funcionamiento del menú

El procedimiento seguido permite definir elementos en el menú.

1 Diríjase al menú principal.

Toque el mapa en la pantalla de mapa. En la pantalla de menú, toque para que se muestre el mapa y, a continuación, tóquelo.

2 Toque "Configuración" y, a continuación, toque el elemento que desee.

3 Toque / para desplazar la lista y, a continuación, toque el elemento de ajuste que desee.

Ej.: pantalla de configuración de volumen

4 Realice el ajuste deseado.

Toque y seleccione el ajuste o los caracteres de entrada deseados.

Además, dentro del menú:

Para volver a la pantalla anterior, toque. Para cancelar la selección de menú, toque (aparecerá la pantalla de posición actual del automóvil).

Nota

Los elementos del menú y las operaciones de ajuste varían en función del número de menú seleccionado.

Operaciones con el teclado

La pantalla de teclado aparece cuando hay que introducir texto.

Sólo deben introducirse caracteres en mayúsculas, ya que el sistema los convierte automáticamente en los caracteres adecuados. Es posible introducir caracteres especiales cuando sea necesario (por ejemplo, al asignar un nombre a un destino guardado, etc.)

Pantalla de teclado de teléfono móvil

Candidatos

Continúa en la página siguiente →

Para	Toque
introducir un(caracter alfabético)	la tecla correspondiente (por exemple, “ABC”) varias vezes hasta que el(caracter deseado aparezca resultado en la linea situada sobre el teclado.
introducir un número	“NUM” paraonian al teclado número y, a continuación, la tecla númeroica deseada y “ABC” para retroceder.
introducir un espacio	“-”
borrar un CARACTER	“←”
seccionar un candidato	▲/▼ para desplazar la lista y, a continuidación, el candidato queSEE para confirmar la selección.
ver la lista de todos los candidatos	“List” candidatos

Es posible seleccionar un teclado de teléfono móvil o un teclado de caracteres (alfabético) para la pantalla de teclado.

Toque para cambiar al teclado de caracteres.

El teclado de caracteres se utiliza del mismo modo que el teclado de teléfono móvil, excepto: - al introducir un carácter (toque la tecla de carácter que desee).

- al introducir un carácter especial (toque "SYM" para cambiar al teclado de caracteres especiales; toque "ABC" para retroceder).

Toque para volver al teclado de teléfono móvil.

Búsqueda de rutas

El sistema busca las rutas automáticamente después de indicar el destino.

Antes de empezar, compruebe que hay suficientes señales GPS para la navegación (página 12).

Indicación del destino e inicio de las instrucciones

A continuación se explica el procedimiento de búsqueda de la ruta e inicio de las instrucciones de ruta.

A título de ejemplo, a continuación se lleva a cabo la indicación del destino por la dirección. Para obtener información sobre cómo indicar el destino de otras formas, consulte "Otras formas de indicar el destino" en la página 15.

Para su seguridad, aparque el automóvil en un lugar seguro e introduzca la información de destino antes de iniciar un viaje.

1 Diríjase al menú principal.

Toque el mapa en la pantalla.

En la pantalla de menú, toque para que se muestre el mapa y, a continuación, tóquelo.

2 Seleccione "Nuevo destino" → "Navegación".

3 Toque el campo de entrada "País" para seleccionar el país que desee.

Solo puede seleccionarse los países incluidos en los datos del mapa actual.

4 Seleccione "Dirección".

5 Introduzca los datos de la dirección.

Para obtener información sobre cómo introducir caracteres, consulte "Operaciones con el teclado" en la página 13.

Toque los campos de entrada respectivos para introducir los siguientes elementos.

"Localidad o CP"

Introduzca el nombre de la ciudad o el número postal.

"Calle"/"

Introduzca el nombre y el número de la calle (si los conoce).

Si no hay disponible ningún número de calle, el campo "-" se desactivará.

"Intersección"

Introduzca el nombre del cruce si desea establecerlo como punto de destino.

6 Selección "Iniciar navegación".

Aparecerá la pantalla de selección de opciones de ruta.

Para obtener más información sobre la selección de opciones de ruta, consulte el manual PDF suministrado.

7 Selección "Iniciar navegación".

Aparece el mapa, se calcula la ruta y empiezan a darse las instrucciones.

Otras formas de indicar el destino

Los métodos siguientes también permiten indicar el destino y usar rutas.

Seleccione los elementos en el primer nivel del menú principal y, a continuación, "Iniciar navegación" (si es necesario).

Para obtener más información, consulte el manual PDF suministrado.

Proximidades

Busca las rutas a un PDI, como un restaurante, hotel, etc., cercanas a la posición actual del automóvil.

Hacia casa

Busca rutas a su casa cuando está registrada. "Nuevo destino" → "Hacia casa".

Destino especial

Busca las rutas a un PDI, como un restaurante, hotel, etc., mediante la selección de categorías y destinos correctos de la lista.

Seleccione "Nuevo destino" → "Navegación" → "Destino especial" y, a continuación, los siguientes pasos, que le permitirán especificar el área de búsqueda.

Busca dentro del radio específico del centro del mapa.

---en todo el país

"---en una localidad"

Busca dentro de la localidad especificada.

Seleccionar del mapa

Busca rutas mediante el ajuste del destino directamente desde la pantalla del mapa.

"Nuevo destino" → "Navegación"

Busca rutas a un punto de destino grabado.

"Nuevo destino" → "Navegación" → "Favoritos"

Pantallas de instrucciones

Una vez calculada la ruta, las instrucciones visuales y de audio le guían al destino.

Información acerca del menú de herramientas del mapa

1 Para mostrar/ocultar el menú. 2 Para cambiar la dirección del mapa (hacia el norte/hacia el destino) en 2D. 3 Para cambiar el modo de desplazamiento del mapa. 4 Para visualizar información de TMC.* 5 Para visualizar información detallada del GPS. Indica el estado de la batería.

• Sólo NV-U70T/U50T.

Se ilumina en naranja intenso durante la recepción.

Se ilumina en naranja oscuro cuando no hay recepción.

Mapa 2D

Conduzca recto

Se está acercando a una intersección

Se está acercando a una intersección (más cerca)

Siguiente instrucción inmediatamente después de la intersección

A Posición actual B Distancia hasta el siguiente giro C Próxima dirección D Nombre de la calle actual E Nombre de la siguiente calle F ETA (Estimated Time of Arrival, hora estimada de llegada)/Distancia hasta el destino G Instrucción del siguiente giro H Indicación de barra de distancia hasta el siguiente giro I Instrucción posterior a la suma

Mapa 3D

Es posible seleccionar el mapa 3D en el menú de ajuste (página 17).

Visualización de la ruta

Es posible visualizar la ruta completa hasta el destino.

Para verlo, seleccione "Ruta" → "Ver ruta" en el menú principal.

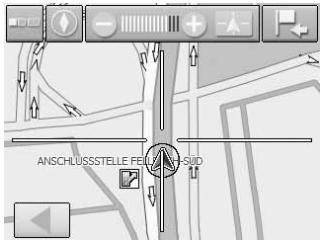

Modo de desplazamiento de mapa

Para activar el modo de desplazamiento de mapa de la pantalla de mapa, tóquela tanto si se están recibiendo instrucciones de la ruta como si no.

En el modo de desplazamiento de mapa, se muestra el retículo en el mapa y es posible arrastrar la pantalla para desplazar el mapa.

Toque - / + para ajustar la escala del mapa. Coloque la intersección del retículo en el punto que desee y tóquelo para que se muestre el menú del modo de desplazamiento de mapa, en el que podrá establecer el punto como destino, etc.

Toque para volver a la pantalla de la posición actual del automóvil.

Configuración del sistema

Pueden configurarse varios ajustes relacionados con el sistema y la memoria.

Seleccione "Configuración" en el menú principal y, a continuación, el elemento que desee de los siguientes para realizar cada ajuste.

Para obtener más información, consulte el manual PDF suministrado.

Volumen

Para ajustar el volumen de las instrucciones orales.

Nota

Si la unidad recibe alimentación de la batería incorporada, el volumen máximo disponible será del 70%, excepto si lo ajusta en un nivel superior (80%, etc.). Si recibe alimentación del adaptador para batería de automóvil o del adaptador de alimentación de CA, no habrá restricciones en el nivel de volumen máximo.

Seleccionar mapa

Para seleccionar un mapa almacenado en la unidad.

Información del mapa

Para mostrar u ocultar la barra de información (que se muestra en la parte inferior del mapa), iconos PDI y nombres de calles en el mapa.

Información de ruta

Para mostrar u ocultar ETA (hora estimada de llegada) y la distancia hasta el destino final en el mapa.

Información sobre el rumbo

Para mostrar u ocultar las señalizaciones que indican salidas de autopista/carretera*1 en el mapa.

Sensor de luz

Para ajustar la sensibilidad del sensor del atenuador automático.

Representación

Para ajustar el brillo y el color del mapa.

Calibración de la pantalla táctil

Para calibrar la posición de contacto de la pantalla táctil.

Modo automático

Para seleccionar el mapa predeterminado (2D o 3D); para que se cambie automáticamente la escala del mapa en referencia a la velocidad a la que conduzca (configurable en el mapa 2D y 3D respectivamente); para seleccionar la dirección predeterminada del mapa 2D (hacia el norte/ hacia el destino).

Opciones de ruta

Para seleccionar el criterio de búsqueda de rutas preferente (optimización del tiempo o de la distancia); para permitir/evitar autopistas, transbordadores y carreteras de peaje en la ruta.

Itinerario

Para continuar automáticamente hasta el primer destino después de llegar al destino anterior.

Zona horaria

Para seleccionar la zona horaria de la región actual; para cambiar entre el horario de verano y el horario estándar.

Aunque el GPS ajusta la hora actual automáticamente, es necesario establecer la zona horaria para que la ETA (hora estimada de llegada) se muestre con precisión.

Formato

Para seleccionar el reloj de 12/24 horas; para seleccionar la unidad de distancia (kilómetros/millas).

Seleccionar idioma

Para seleccionar el idioma del texto de la pantalla y de las instrucciones orales que desee.

Domicilio

Para registrar la dirección de su domicilio.

Modo silencioso de radio*2

Para atenuar el sonido de la radio.

Modo demostración

Para iniciar la demostración.

Información

Para ver información de la unidad, como el nombre, la versión, etc., y los tutoriales.

1 Se muestra únicamente si dichos datos están disponibles en la información del mapa. 2 Solamente si el kit de instalación en el automóvil XA-49FM opcional está conectado a la toma "Modo silencioso de radio" del sistema de audio del automóvil.

Nota

Es posible que las advertencias facilitadas de acuerdo con la información del mapa no sean siempre correctas debido a obras en la calzada, etc. La situación y la normativa del tráfico tienen absoluta prioridad sobre la información facilitada por el sistema de navegación.

Utilización del software suministrado

A continuación se presentan las funciones importantes a las que se tiene acceso mediante la utilización del software suministrado.

Para obtener más información, consulte el manual PDF suministrado.

Requisitos del sistema operativo

• Sistema operativo: Windows 98SE/2000/ME/XP
• Unidad de CD-ROM/DVD-ROM
• Puerto USB
• Velocidad mínima de la CPU de 150 MHz (recomendada)

Conexión al ordenador

1 Conecte la unidad a una toma de corriente mediante el adaptador de alimentación de CA y el cable de alimentación de CA. 2 Conecte la unidad al ordenador mediante el cable USB.

Introduzca el conector pequeño del cable USB a la toma USB de la unidad y el conector grande a un puerto USB del ordenador.

Notas sobre la transferencia de datos

Durante la transferencia, no

• desconecte el cable USB ni el adaptador de alimentación de CA.
• apague la unidad principal, no ponga la unidad en modo de espera ni la reinicie.
• apague el ordenador, no ponga el ordenador en modo de espera ni lo reinicie.

Si desea cancelar la transferencia cuando se encuentra a la mitad, haga clic en el botón de cancelación que se encuentra en la pantalla del ordenador.

Funciones del software

Instalar software de conexión al PC

Es posible instalar el software de conexión al ordenador (ActiveSync).

Proteger/restablecer mapa preinstalado (sólo NV-U50T/U50)

Es posible realizar una copia de seguridad de los datos del mapa en el ordenador y restaurarlos en la unidad en caso de eliminación accidental, etc.

Asistente para mapas

Es posible añadir datos del mapa a la unidad desde el DVD-ROM suministrado u opcional. Al añadirlos, es posible que necesite eliminar datos del mapa innecesarios de la unidad para liberar espacio en la memoria.

Asistente para idiomas

Es posible añadir datos de idioma del texto de la pantalla y de las instrucciones orales a la unidad desde el CD-ROM/DVD-ROM suministrado y eliminar datos de idioma innecesarios de la unidad.

Leer manual

Es posible leer el manual en formato PDF.

Servicio de atención

A través de la página web de Sony, podría acceder fácilmente al sitio de asistencia técnica Sony.

Visite el sitio para obtener asistencia técnica, como actualizaciones de software y firmware, preguntas más frecuentes, etc.

Instalar aplicación nuevamente

Es posible reinstalar el software de navegación preinstalado en la unidad desde el CD-ROM/DVD-ROM suministrado en caso de eliminación accidental, etc.

Información adicional

Precauciones

Si el vehículo se ha estacionado bajo la luz directa del sol, deje que la unidad se enfríe antes de encenderla.

Condensación de humedad

Los días de lluvia o en las zonas muy húmedas, puede producirse condensación de humedad en el interior de la pantalla de la unidad. Si esto ocurre, la unidad no funciona correctamente. En tal caso, deslice el interruptor POWER situado en la parte inferior derecha de la unidad hacia la posición OFF y espere aproximadamente una hora a que la humedad se evapore.

Notas sobre la pantalla de cristal líquido

Es posible que aparezcan algunos puntos fijos azules, rojos o verdes en el monitor. Se conocen como "puntos brillantes" y pueden darse en cualquier pantalla de cristal líquido. Las pantallas de cristal líquido se fabrican con tecnología de precisión y más del 99,99% de sus segmentos son funcionales. No obstante, es posible que un pequeño porcentaje (normalmente el 0,01%) de los segmentos no se encienda correctamente. Sin embargo, esto no interferirá en la visualización.

Mantenimiento

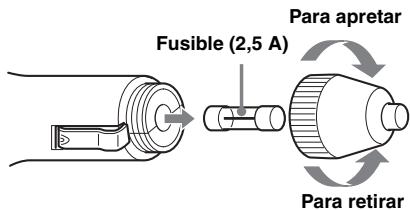

Cambio del fusible

Al cambiar el fusible del adaptador para batería de automóvil, asegúrese de usar uno con el mismo amperaje que el indicado en el fusible original. Si se funde el fusible, compruebe la conexión de la alimentación y cámbielo. Si el fusible se vuelve a fundir antes de cambiarlo, es posible que haya un problema interno. En este caso, póngase en contacto con su distribuidor de Sony.

Advertencia

No utilice nunca un fusible con un amperaje que supere el suministrado con la unidad, ya que esta se podrá dañar.

Notas sobre cómo deshacerse de la unidad

Extraiga la batería de iones de litio incorporada cuando vaya a deshacerse de la unidad y entréguela en un punto de reciclaje.

A continuación se explica el procedimiento de extracción de la batería.

Nota

No desmonte la unidad excepto en el momento de desecharla.

1. Deslice el interruptor POWER hacia la posición OFF para desactivar la alimentación principal. 2. Extraiga la cubierta de la toma (página 11). 3. Extraiga los 2 tornillos situados en la parte inferior de la unidad mediante un destornillador.

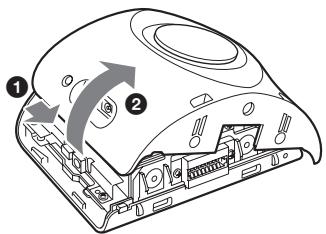

4. Deslice la cubierta posterior y levántela para abrirla.

5. Extraiga la batería.

6. Envuelva con cinta el terminal del conductor para aislarlo.

Notas sobre la pila de iones de litio

• Mantenga la pila fuera del alcance de los niños.
• No coja la pila con pinzas metálicas, ya que podrá producirse un cortocircuito.

PRECAUCIÓN

La pila puede explotar si la trata mal.

No la recargue, desarme, ni la tire al fuego.

Especificaciones

Unidad principal

Temperatura de funcionamiento: de 5 a 45 °C

Alimentación: CC de 5 V

(desde el adaptador de alimentación de CA suministrado)

Altavoz: altavoz de 2 vías

Corriente de consumo: aprox. 0,5 A

Dimensiones: aprox. 104,7 × 87,5 × 42,9 mm

(an × al × prf)

Masa: aprox. 310 g

Monitor

Sistema: pantalla de cristal líquido transmisiva

Sistema de la unidad: sistema de matriz activa TFT a-Si

Dimensiones: 3,5 pulgadas (4:3)

70,1 × 52,6 × 87,6 mm (h × v, d)

Segmento: 230.400 (960 × 240) puntos

Base

Temperatura de funcionamiento: de 5 a 45 °C

Alimentación: CC de 5,2 V

(desde el adaptador para batería de automóvil de 12 V suministrado (toma a tierra negativa))

Conector de la unidad

Toma DC IN 5.2V

Toma de antena TMC (sólo NV-U70T/U50T)

Frecuencia de recepción: de 87,5 a 108,0 MHz

(sólo NV-U70T/U50T)

Accesorios OPCIONALES

Antena GPS externa: VCA-41

Kit de base para automóvil TMC: NVA-CU3T

Kit de base para automóvil: NVA-CU3

Kit de instalación en el automóvil: XA-49FM

Paquete de mapas europeos: NVD-DU3

para NV-U50T/U50)

El diseño y las especificaciones pueden variar sin previo aviso.

• Se ha utilizado soldadura sin plomo.
• Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.
• Se utilizan pilas de ion de litio recargables.
• Se ha utilizado cartón ondulado como material de relleno y de protección para este producto.
• Impreso con tinta de aceites vegetales, libre de COV (Compuestos Orgánicos Volátiles).
• Este manual está impreso en papel 100% reciclado utilizando tinta hecha con aceite vegetal exento de compuestos orgánicos volátiles (COV).

Solución de problemas

La siguiente lista de comprobación pretende facilitar la solución de los problemas que surjan con la unidad. Antes de consultar la siguiente lista de comprobación, verifique los procedimientos de conexión y de funcionamiento.

Los iconos de función de la pantalla no funcionan.

Las operaciones pueden demorarse un poco cuando se visualizan mapas.

La unidad no se enciende.

→ Compruebe si el interruptor POWER situado en la parte inferior de la unidad está en la posición ON. → Cargue la batería incorporada. → Compruebe que la unidad está bien colocada en la base (página 9).

No se puede cargar la batería incorporada.

→ Compruebe si el interruptor POWER situado en la parte inferior de la unidad está en la posición ON. → Si se está utilizando el adaptador de alimentación de CA, desconéctelo de la toma de corriente y, a continuación, vuelva a conectarlo. → La batería de iones de litio incorporada puede cargarse a una temperatura entre 5 - 45 °C. Es posible que la batería no se cargue si la temperatura en el interior de la unidad aumenta debido a la exposición a la luz solar directa, etc. No se trata de un fallo de funcionamiento.

No hay señal GPS.

• El sistema no puede recibir la señal del GPS debido a una obstrucción.

→ Desplace el automóvil a una ubicación en la que pueda recibirse la señal con claridad.

La señal GPS es débil.

→ Compruebe la información del GPS. → Es posible que deba utilizar una antena GPS externa VCA-41 (opcional) en caso de que el parabrisas esté caliente o refleje calor.

• Hay un obstáculo frente a la antena GPS. → Instale la unidad en un lugar donde, por ejemplo, la carrocería del coche no interrumpa la señal. Para obtener información sobre la instalación de la unidad, consulte "Ubicación de la instalación" en la página 5.
• No se puede recibir la señal si los cristales tienen algún recubrimiento. En este caso, deben utilizar una antena GPS externa VCA-41 opcional.

La posición del vehículo en el mapa no coincide con la carretera por la que se circula.

El margen de error de la señal procedente de los satélites GPS es bastante grande. Puede haber un margen de error máximo de unos pocos cientos de metros.

Continúa en la página siguiente →

No se escuchan las instrucciones orales.

El volumen está demasiado bajo.

→ Aumente el volumen en el menú de ajuste (página 17).

Si la unidad recibe alimentación de la batería incorporada, el volumen máximo disponible será del 70%, aunque lo ajuste en un nivel superior (80%, etc.).

La pantalla de cristal líquido no se visualiza con normalidad.

• Con temperaturas elevadas, es posible que la pantalla de cristal líquido se oscurezca y no se visualice con nitidez. Con bajas temperaturas, es posible que se produzcan imágenes residuales en la pantalla de cristal líquido. No se trata de un fallo de funcionamiento; la pantalla de cristal líquido volverá a su estado normal cuando se vuelva a alcanzar una temperatura situada dentro del rango de trabajo especificado.
• La pantalla de cristal líquido está oscura o el color del mapa ha cambiado. → Es posible que la función del atenuador automático esté activada debido a que el sensor (página 11) está cubierto por una mano, etc.

Restauración de la unidad

Si el software de navegación se queda colgado, intente restaurar la unidad.

Pulse el botón RESET con un objeto puntiagudo como un bolígrafo.

Si el problema persiste, deslice el interruptor POWER hacia la posición OFF para desactivar la alimentación principal y vuelva a activarla una vez transcurridos aproximadamente 10 segundos.

Nota

Después de desactivar la alimentación principal, es posible que se tarde en recibir señales GPS al volver a activarla.

9 Interruptor POWER 8, 21

Para encender/apagar la alimentación principal.

10 Toma de antena GPS externa*

Botón RESET 21

Conector del soporte

• No suministrado

Encender el aparato

En la pantalla del mapa, toque el mapa.

(aparece la pantalla con la posición actual del automóvil).

Nota

3 Seleccione el País deseado tocando en el campo de entrada "País".

Búsqueda en el País especificado.

Modo de desplazamiento en el mapa

Para seleccionar un mapa guardado en el aparato.

Información del mapa

Asistente de idiomas

Requisitos de corriente: CC 5 V (a través del transformador de CA suministrado)

Terminales de conexión:

Conector del soporte

Toma DC IN 5V

Toma USB

Toma de antena GPS externa

Altavoz: 2 vías

Consumo de energía: Aprox. 0,5 A

Dimensiones: Aprox. 104,7 × 87,5 × 42,9 mm (ancho × alto × fondo)

Peso: Aprox. 310 g

Monitor

Sistema de visualización: De matriz activa TFT a-Si

Dimensiones: 3,5 pulgadas (4:3)

70,1× 52,6,87,6mm (a× v,p)

Segmento: 230.400 (960 × 240) puntos

Suporte

Temperatura de funciona: 5 - 45°C

Requisitos de corriente: DC 5,2 V

Información geográfica propiedad del CNIG

Suecia
