Tipo de produto	Sistema de navegação pessoal GPS
Marca	SONY
Modelo	NV-U50
Dimensões (L × A × P)	Aproximadamente 104,7 × 87,5 × 42,9 mm
Peso	Aproximadamente 310 g
Alimentação	5 V CC via adaptador de rede fornecido ou adaptador para bateria de carro 12 V (através da estação de acoplamento)
Bateria	Bateria integrada recarregável de íons de lítio; carregamento entre 5 °C e 45 °C
Tela	Tela tátil LCD 3,5 polegadas (4:3), 230400 pontos (960×240)
Receptor GPS	12 canais paralelos
Guia de voz	15 idiomas selecionáveis
Conectividade	Porta USB, tomada DC IN 5 V, tomada de antena GPS externa
Funções	Navegação GPS, tela tátil, guia de voz, RDS-TMC (no NV-U50T), regulador automático de luminosidade, bateria recarregável
Manutenção e limpeza	Limpar com um pano macio e seco; evitar umidade e temperaturas extremas
Segurança	Não obstruir a visão do motorista; não utilizar durante a condução; respeitar o código de trânsito; não expor à água ou ao fogo
Peças de reposição e reparabilidade	Acessórios opcionais: antena GPS externa VCA-41, kit suporte de carro NVA-CU3T/CU3, kit de instalação de carro XA-49FM
Temperatura de operação	5 °C a 45 °C
Conteúdo da caixa	Estação de acoplamento, adaptador para bateria de carro, adaptador de rede, cabo(s) de alimentação de rede, cabo USB, estojo de transporte, disco de aplicação (CD-ROM), guia de início rápido, cartão de garantia

Perguntas frequentes - NV-U50 SONY

Como instalar o aparelho no carro?

Fixe a estação de acoplamento no para-brisa com a ventosa, após limpar e secar a superfície. Conecte o adaptador para bateria de carro na tomada DC IN 5.2 V da estação e no isqueiro. Coloque o aparelho na estação até ouvir dois cliques. Ajuste o ângulo com o botão central.

Como carregar a bateria?

Certifique-se de que o interruptor POWER está na posição ON. A bateria carrega automaticamente quando o aparelho está instalado na estação de acoplamento conectada ao adaptador para bateria de carro ou ao adaptador de rede. O indicador CHG acende em vermelho durante o carregamento.

O que fazer se o GPS não captar sinal?

Estacione o veículo em um local aberto (sem edifícios altos) e aguarde até 20 minutos. Verifique o estado do GPS nas informações. Se o para-brisa for aquecido ou termorrefletor, utilize a antena GPS externa opcional VCA-41.

Como ajustar o volume do guia de voz?

No menu principal, selecione Configuração > Volume. Ajuste o nível. Observe que na alimentação por bateria integrada, o volume máximo é limitado a aproximadamente 70%.

Como redefinir o aparelho?

Utilize um objeto pontiagudo (caneta esferográfica) para pressionar o botão RESET. Se o problema persistir, desligue a alimentação deslizando o interruptor POWER para OFF e ligue novamente após 10 segundos.

Posso usar o aparelho durante a condução?

Não, por razões de segurança. Não olhe para a tela enquanto dirige. Pare o veículo em um local seguro antes de inserir um destino ou alterar as configurações.

Como atualizar os mapas?

Utilize o software fornecido no CD-ROM/DVD-ROM. Conecte o aparelho a um computador via USB e siga as instruções do Assistente de mapas para adicionar ou remover dados cartográficos.

O que fazer se a tela tátil não responder?

Calibre a tela via Configuração > Calibração da tela tátil. Se o problema persistir, redefina o aparelho. Evite pressionar com objetos pontiagudos.

Como remover a bateria para reciclagem?

Coloque o interruptor POWER em OFF. Remova a tampa da tomada, desaparafuse os dois parafusos sob o aparelho, deslize a tampa traseira e remova a bateria. Isole o terminal com fita adesiva. Entregue a bateria a um ponto de coleta apropriado.

O aparelho é compatível com sistemas RDS-TMC?

Sim, o modelo NV-U50T é compatível com o canal de informações de tráfego RDS-TMC. Uma antena TMC é fornecida e deve ser instalada no para-brisa para receber as mensagens de trânsito.

MANUAL DE UTILIZADOR NV-U50 SONY

nas proximidades

Busca dentro do país especificado.

Selecionar do mapa

Últimos destinos

Busca rotas para destinos pesquisados recentemente.

"Novo destino" → "Navegação" → "Últimos destinos"

Favoritos

• Este guia de iniciação rápida contém instruções sobre a instalação, ligação e operações básicas. Para mais informações, consulte o manual em formato PDF no disco com a aplicação fornecido.
• O conteúdo deste manual destina-se a utilizadores habituados a utilizar o sistema operativo Microsoft Windows. Para informações sobre o próprio computador, consulte o manual respectivo.
• As ilustrações deste manual podem ser diferentes do seu aparelho.
• Guarde este manual para consultas futuras.

Tratamento de Equipamentos Eléctricos e Electrónicos no final da sua vida útil (Aplicável na União Europeia e em países europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos. Assegurando-se que este produto é correctamente depositado, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer devido ao manuseamento incorrecto ou mau manuseamento destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Acessórios aplicáveis: Adaptador para ligação à bateria do automóvel/Transformador de CA

A garantia não cobre a perda ou deterioração dos dados

A Sony não oferece nenhuma garantia pela perda ou danos dos dados.

Atenção

A SONY NÃO ACEITA NENHUMA RESPONSABILIDADE POR QUAISQUER DANOS ACIDENTAIS, INDIRETOS OU CONSEQUENCIAIS OU DE OUTRA NATUREZA, INCLUINDO SEM LIMITAÇÕES A PERDA DE LUCROS, RECEITAS, DADOS, UTILIZAÇÃO DO PRODUTO OU DE QUALQUER EQUIPAMENTO ASSOCIADO, TEMPO DE INATIVIDADE E TEMPO DO UTILIZADOR RESULTANTE DA UTILIZAÇÃO DESTE PRODUTO, DO SEU HARDWARE E/OU SOFTWARE.

Bem-vindo!

Obrigado por ter adquirido este sistema de navegação da Sony. Antes de utilizar o sistema, leia este manual até ao fim e guarde-o para consultas futuras.

CARACTERÍSTICAS:

• Ligação Plug & Play
• Mapa europeu pré-instalado (NV-U70T)
• Mapa regional pré-instalado (NV-U50T/U50)
• Possibilidade de seleção de 15 idiomas para a orientação por voz e os ecrãs de menu
• Ecrã de 3,5 polegadas de superior qualidade com ecrã táctil
• Receptor de GPS avançado com 12 canais paralelos
• Altifalante de elevada qualidade
• Compatibilidade com RDS-TMC (Traffic Message Channel) (NV-U70T/U50T)
• Funcionamento com pilha
• Função de esbatimento automático da luz

Aviso importante 4

Como vencer 7

Verificar o conteúdo 7

Instalar o aparelho 8

Instalar a antena TMC

(apenas para o NV-U70T/U50T) 10

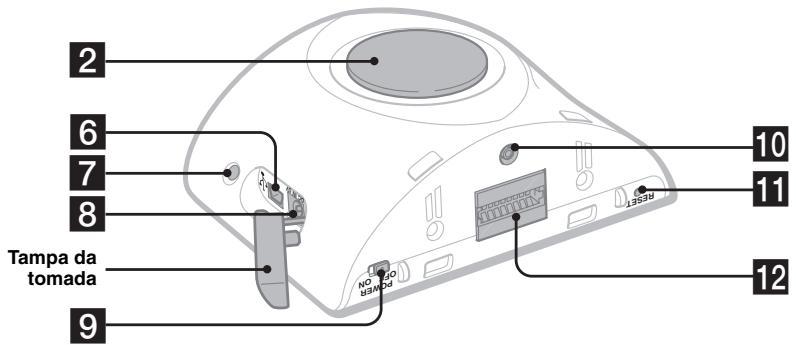

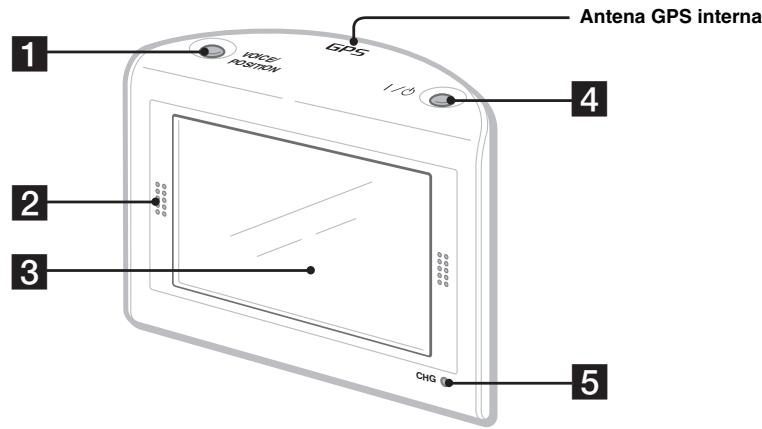

Localização dos controlos 11

Ligar o aparelho. 12

Iniciar a navegação 12

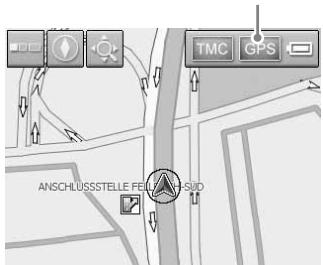

Receber os sinais GPS. 12

Operações básicas 13

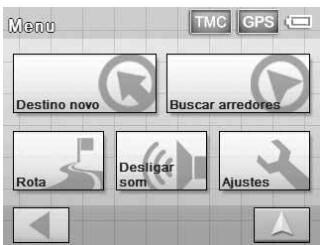

Utilização dos menus. 13

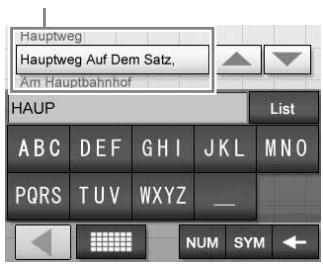

Utilização do teclado 13

Procurar uma rota 14

Definir o destino e iniciar o

guia de navegação 14

Outras maneiras de definir o destino 15

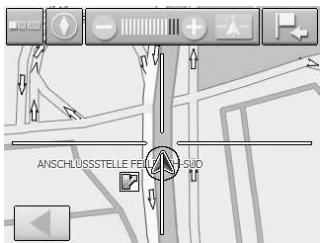

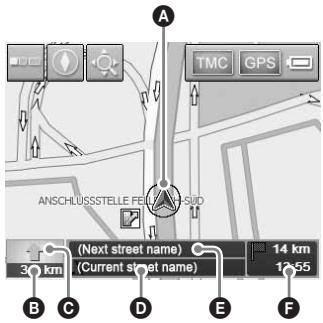

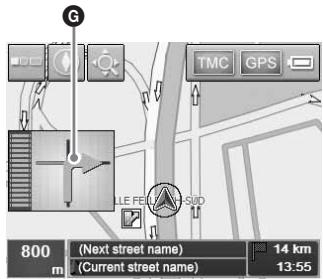

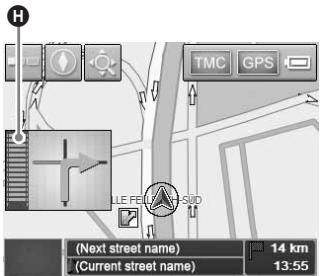

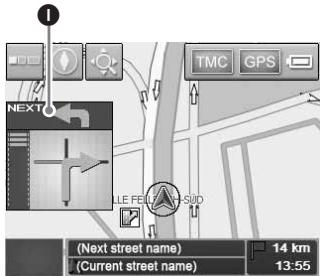

Ecrãs de orientação 16

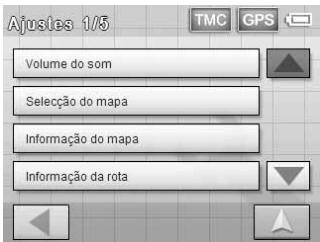

Definições do sistema 17

Utilizar o software fornecido 18

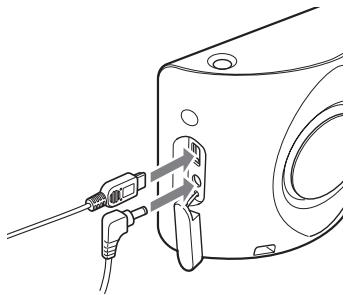

Ligar ao computador 18

Funções do software 19

Informações adicionais 19

Precauções 19

Nota sobre o LCD 19

Manutenção 19

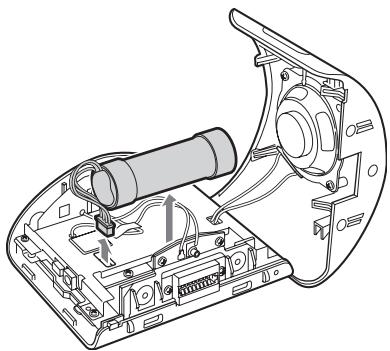

Notas sobre como deitar fora o aparelho 19

Características técnicas 20

Detecção de problemas 21

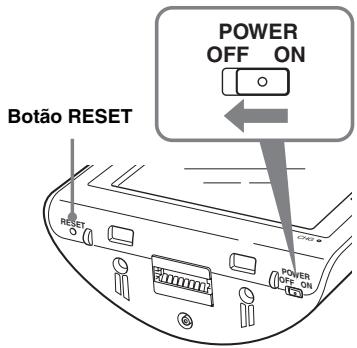

Reiniciar o aparelho 21

Aviso importante

Para evitar o risco de acidente ou ferimentos, leia os avisos abaixo antes de instalar e utilizar o aparelho.

Manuseamento

• Não deixe cair objetos estranhos dentro do conector do suporte do aparelho quando o local estiver exposto.

• Desligue o aparelho colocando-o em I/O, retire-o do suporte e, antes de desligar o adaptador para ligação à bateria do automóvel, para não descarregar a bateria. Note o seguinte:
• Mesmo que desligue a ignição, o aparelho continua a receber corrente da pilha recarregável (interna).
• Se a tomada de isqueiro do automóvel não estiver ligada à posição ACC da ignição, mesmo que desligue a ignição, a pilha interna continua a receber corrente.
• Verifique se o indicador CHG na parte inferior direita do aparelho se acende durante a carga.

• Não coloque o aparelho perto de chamas, pois isso pode provocar uma avaria.
• Não deixe cair água ou chuva no aparelho, pois pode ficar danificado.
• Se deixar o aparelho ao solo, o LCD pode ficar escuro e dificultar a visualização. Isso não é sinal de avaria e o funcionamento normal será retomado assim que a temperatura descer.
• A pilha interna deve ser carregada a temperaturas entre 5 - 45 °C.
• Não deixe o aparelho em locais com temperatura alta, pois a capacidade da pilha diminui e pode deixar de ser possível carregá-la.

Segurança

Geral

• Não force demais o aparelho ou o suporte, pois pode cair para baixo do pedal de travão, etc., e provocar um acidente.
• Quando utilizar o guia de navegação, respeite as regras de trânsito em vigor, por exemplo, as referentes às ruas de sentido único.
• Não olhe para o aparelho quando conduz. É perigoso e pode causar um acidente.
• Se tiver de utilizar o aparelho durante a condução, estacione primeiro num local seguro.
• Quando sair do automóvel, leve o aparelho consigo para evitar que seja roubado ou fique danificado pelo calor no interior do automóvel.
• Se não estiver a utilizar o adaptador para ligação à bateria do automóvel, desligue-o da tomada do isqueiro. Mesmo que a chave da ignição esteja na posição OFF, a bateria pode descarregar-se.
• Não deixe cair líquidos ou objetos estranhos dentro do aparelho.
• Não monte nada no suporte, exceto o aparelho original.
• Não ligue nenhum acessório (adaptador para ligação à bateria do automóvel, transformador de CA, etc.) além dos fornecidos ou indicados como OPCIONAIS.
• Não modifique o aparelho.
• Não desmonte o aparelho, exceto para o deitar fora.

Instalação

• Antes de instalar o aparelho, consulte as leis e regulamentos de trânsito locais.
• Instale o aparelho corretamente seguindo as instruções de instalação. Uma instalação incorreta pode provocar um incêndio ou choque elétrico.
• Antes de iniciar a instalação, retire a chave da ignição ou coloque-a na posição OFF. Se instalar o aparelho com a ignição ligada, pode descarregar a bateria do automóvel ou provocar um curto-circuito.
• Além disso, também tem de:
• instalar o aparelho corretamente no suporte.
• limpar a superfície da ventosa e o para-brisas antes de instalar o aparelho. Depois da instalação, verifique também se a ventosa ficou bem presa ao para-brisas.
• aquecer o interior do automóvel se a temperatura estiver baixa e, se necessário, instalar o suporte e o aparelho. As temperaturas altas/baixas ou as mudanças súbitas da temperatura afetam a ventosa.
• limpar o para-brisas antes da instalação se houver condensação no interior do automóvel. Caso contrário, o aparelho ou o suporte pode cair para baixo do pedal do travão, etc., e provocar um acidente.
• Instale os cabos num sítio onde não prejudiquem a condução.
• Não utilize o aparelho num automóvel com o cabo USB ligado.
• Ligue o adaptador para ligação à bateria do automóvel apenas ao suporte.
• Ao instalar o aparelho, não danifique as condutas, os tubos, o depósito de combustível ou os fios elétricos, pois pode causar um incêndio ou acidente. Se fizer furos, tenha cuidado para não danificar nenhuma parte do automóvel que não esteja visível.
• Não utilize nem modifique as porcas ou parafusos de equipamentos importantes, como os sistemas de direção, de abastecimento de combustível ou dos travões. Pode provocar um incêndio ou acidente. Tome cuidado para que os cabos ou fios não fiquem emaranhados ou presos na parte móvel da calha do banco.
• Para informações sobre a polaridade, tensão da bateria e localização do airbag no automóvel, consulte o concessionário.

Local de instalação

• Instale o aparelho num local seguro onde:
• não prejudique a visão do condutor.
• não impeça o funcionamento do airbag.
• não prejudique a condução do veículo, especialmente o volante, a alavanca das mudanças ou o pedal do travão.
• não esteja exposto ao calor/altas temperaturas.
• Se não conseguir fixar bem o suporte no automóvel, consulte um técnico qualificado ou um funcionário dos serviços de assistência.

O GPS

Os satélites GPS (Global Positioning System) emitem continuamente sinais para determinar uma posição em qualquer ponto do mundo. Quando a antena GPS recebe esses sinais, os utilizadores obtêm informações sobre a sua localização (latitude, longitude e altitude). Para obter uma posição bidimensional (latitude e longitude) tem de receber a informação de 3 satélites e para obter uma informação tridimensional (latitude, longitude e altitude) tem de receber a informação de 4 satélites. Os satélites GPS são controlados pelo U.S. Department of Defense, havendo uma margem de erro deliberada que vai de alguns metros (alguns pés) a 10 metros. Como resultado, o sistema de navegação GPS pode apresentar erros entre 10 metros e cerca de 200 metros, dependendo das circunstâncias.

Como a informação do GPS é obtida utilizando o sinal dos satélites, pode ser impossível ou difícil obter as informações nos locais seguintes:

Túneis ou metropolitano

• Por baixo de uma auto-estrada

• No meio de árvores altas com folhagem densa

Depois da instalação inicial e antes de utilizar o sistema de navegação, estacione o automóvel num local seguro e aberto (sem edifícios altos, etc.) durante 20 minutos no máximo para poder receber os sinais GPS. Para calcular corretamente a posição atual do automóvel, o sistema necessita receber sinais de, pelo menos, 3 satélites de GPS.

Nota

Se ligar o aparelho (ON) depois de ter desligado a corrente (OFF), depois de a bateria interna ter sido totalmente descarregada ou depois de ter reiniciado o aparelho, a recepção do sinal GPS demora algum tempo.

continua na página seguinte →

O software

Antes de utilizar o aparelho, leia com atenção as condições indicadas a seguir.

• As leis de propriedade intelectual proíbem a reprodução do software ou do manual respectivo no todo ou em parte, bem como o aluguer do software sem a autorização do titular dos direitos de autor.
• Se surgirem problemas no software provocados por defeitos de fabrico, a Sony reserva-se o direito de o substituir ou, segundo o seu critério, de proceder ao seu reembolso. No entanto, a Sony não assume nenhuma outra responsabilidade.
• O software fornecido com este produto só pode ser utilizado com os equipamentos para que foi concebido. Note que, tendo em conta os esforços constantes para melhorar a qualidade, as especificações do software podem ser alteradas sem aviso prévio.
• As estradas e os nomes do mapa podem ser diferentes das estradas e nomes reais.
• A garantia não abrange a troca ou reembolso devido a erros e omissões tipográficos ou outras discrepâncias de desenho que apareçam no software.
• Os dados do mapa não podem ser copiados nem realizados, no todo ou em parte, sem a autorização do titular dos direitos de autor.
• Os conteúdos estão sujeitos a alterações sem aviso prévio.

Ao utilizar este aparelho aceita ficar vinculado pelas condições acima.

Verificar o conteúdo

Verificar o conteúdo da embalagem.

• Unidade principal (1)

Suporte*1 (1)

• Adaptador para ligação à bateria do automóvel (1)

• Transformador de CA (1)

Cabo(s) de ligação de CA -NV-U70TW/U70TC*2 (2)

• NV-U50TG/U50G *2 (1)

• NV-U50F/U50D/U50I/U50A/U50B/U50S/U50N *2 (1)

Cabo USB (1)

• Antena TMC (1)/ventosas (2) (NV-U70T/U50T)

Fita adesiva (1)

• Almofada (1)

• Estojo de transporte (1)

• Disco com a aplicação (CD-ROM) (1) (NV-U50T/U50)

• Disco com a aplicação (DVD-ROM) (1) (NV-U70T)

• Guia de iniciação rápida (1)
• Cartão de garantia (1)
• Cartão de registo do aparelho (1)
• CONTRATO DE LICENÇA DO UTILIZADOR FINAL (1)

1 Os modelos NV-U70T/U50T têm uma tomada para antena TMC no lado esquerdo. 2 Os nomes dos modelos estão escritos na etiqueta localizada na parte inferior da unidade principal.

Instalar o aparelho

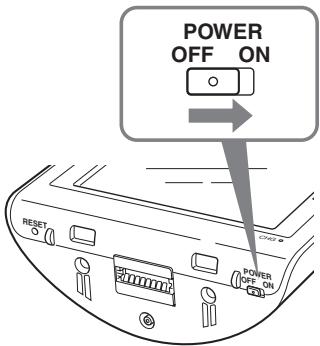

Interruptor de corrente

Antes de proceder à instalação, ligue a corrente colocando o interruptor POWER na posição ON.

Depois, pode ligar/desligar o aparelho carregando em I/O na parte superior direita do aparelho.

Notas

• Mantenha a corrente ligada exceto se não tencionar utilizar o aparelho durante mais de 3 meses.
• Se desligar a corrente, pode demorar algum tempo a receber os sinais de GPS quando voltar a ligar o aparelho.

Colocação da ventosa

Antes de instalar, escolha uma posição no para-brisas onde o aparelho será claramente visível para o condutor sem o impedir de ver a estrada e verifique se todas as superfícies estão limpas e secas.

Também pode instalar os suportes opcionais NVA-CU3T/CU3 seguindo os passos descritos abaixo.

Notas

• Instale o aparelho num local seguro onde não interrompa o sinal de GPS.
• Desmonte e volte a montar regularmente o suporte, pois a ventosa é afetada pelas temperaturas altas/baixas, pela utilização prolongada, etc.
• Ao fazer a instalação, deixe uma certa distância entre o suporte e o tablier.

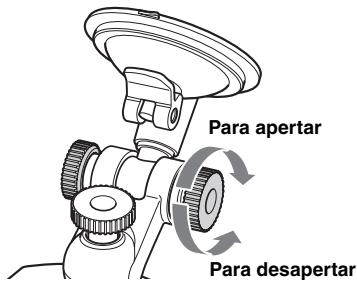

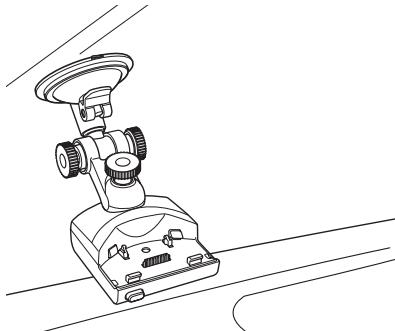

1. Monte o suporte no para-brisas.

Figura que exemplifica a instalação do suporte depois de terminada.

Siga os passos 1 a 3 para fazer a instalação.

Limpe e seque a superfície da ventosa. Empurre firmemente o centro da ventosa contra o para-brisas, para remover o ar, antes de carregar na patilha.

3. Segurando no botão esquerdo*, desaperte o botão direito, defina o ângulo vertical aproximado e volte a apertar o botão.

*O botão esquerdo não roda.

Se quiser fixar definitivamente o suporte no para-brisas

A ventosa é afetada pelas temperaturas altas/baixas e pode desprender-se. Se quiser fixar definitivamente o suporte no para-brisas, prenda a ventosa com a fita adesiva fornecida.

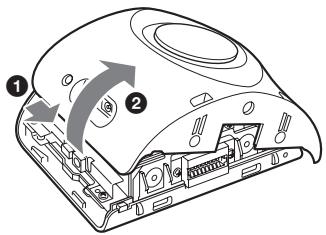

Se a parte inferior do suporte tocar no tablier

Monte a almofada fornecida para proteção. Corte a almofada para o tamanho adequado antes de a instalar.

Nota

Uma vez aplicada, a fita adesiva é difícil de remover.

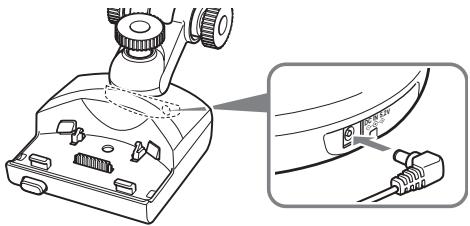

2 Ligue o suporte à tomada do isqueiro do automóvel.

Ligue o adaptador de ligação à bateria do automóvel à tomada DC IN 5.2V da parte de trás do suporte.

Introduza totalmente a outra ponta do adaptador para ligação à bateria do automóvel na respectiva tomada de isqueiro.

• Acende-se quando ligar a ignição antes da instalação.

Nota

Pode não conseguir ligar o aparelho devido ao tamanho e forma da tomada de isqueiro.

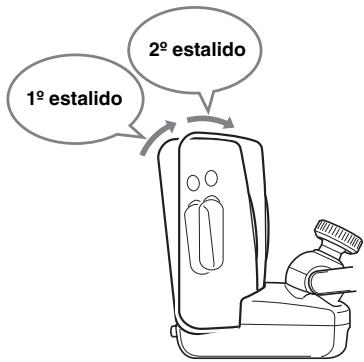

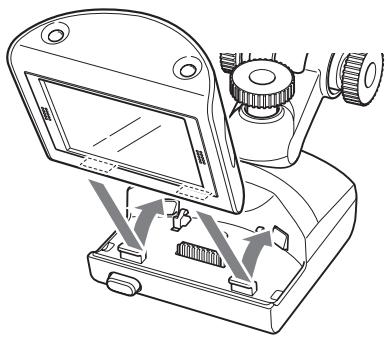

3 Alinhe as 2 ranhuras existentes por baixo do aparelho com as linguetas do suporte e empurre o aparelho até encaixar.

Verifique se o aparelho está bem preso no suporte (2 estalidos).

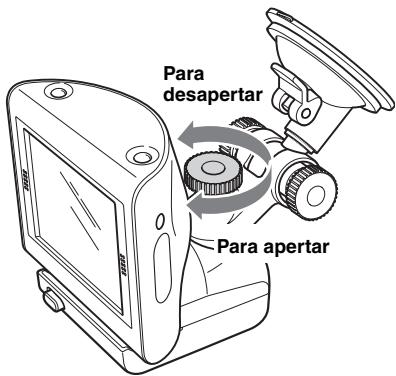

4 Desaperte o botão central, ajuste com precisão o ângulo de maneira a ver bem o monitor e volte a apertar o botão.

Sugestão

Também pode ligar o aparelho a uma tomada de corrente utilizando o transformador de CA fornecido.

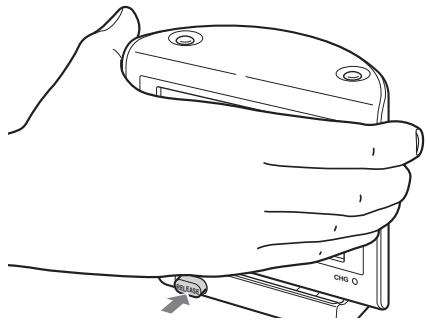

Para retirar o aparelho do suporte

1 Segure o aparelho e pressione o botão RELEASE do suporte.

O aparelho solta-se do suporte.

2 Retire o aparelho do suporte.

Instalar a antena TMC (apenas para o NV-U70T/U50T)

Instale a antena TMC para obter as informações de trânsito transmitidas pelo sistema RDS-TMC (Traffic Message Channel).

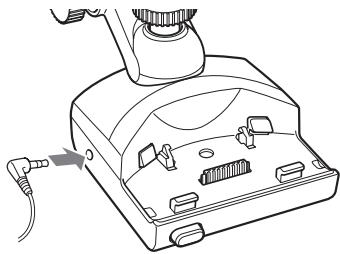

1 Ligue o cabo da antena TMC à tomada de antena respectiva localizada no lado esquerdo do suporte.

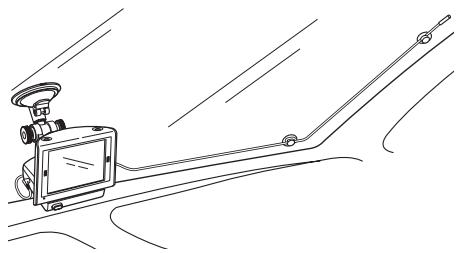

2 Prenda uma ventosa ao para-brisas e depois fixe a outra ventosa de maneira a que o cabo forme 2 linhas rectas.

Parte da frente:

Parte de trás:

Consulte as páginas indicadas para obter informações.

1 Botão VOICE/POSITION

4 Botão I/ (ligar/em espera) 12 Para ligar/desligar o aparelho. 5 Indicador CHG (carga da bateria) Acende-se a vermelho durante a carga.

6 Tomada USB 18

Para ligar a um computador com um cabo USB.

7 Sensor de esbatimento automático da luz

Para informações sobre a função de esbatimento automático da luz, consulte o manual fornecido em formato PDF.

8 Tomada DC IN 5V

Verifique, primeiro, se o interruptor POWER da parte inferior direita do aparelho está na posição ON (página 8).

1 Carregue em I/

Para desligar o aparelho

Carregue em I/O.

O aparelho entra no modo de espera, para reduzir ao mínimo o consumo de energia.

Nota

Quando não estiver a utilizar o aparelho, retire-o do suporte e desligue o adaptador para ligação à bateria do automóvel, para não descarregar a bateria.

Iniciar a navegação

1 Depois de ligar o aparelho, toque no idioma desejado.

Aparece a mensagem de aviso.

2 Leia a mensagem de aviso e toque em "Aceitar".

Aparece o guia de iniciação.

3 Toque em para continuar.

Aparece o menu principal.

Receber os sinais GPS

Depois da instalação inicial e antes de fazer a utilização do sistema de navegação, estacione o automóvel num local seguro e aberto (sem edifícios altos, etc.) durante 20 minutos no máximo para poder receber os sinais GPS. Para calcular corretamente a posição atual do automóvel, o sistema necessita receber sinais de, pelo menos, 3 satélites de GPS.

Pode controlar o estado do GPS nos ecrãs.

Indicador do estado do GPS: acende-se a verde quando o sinal de receção for suficientemente forte para a navegação. Acende-se a verde-escuro se perder o sinal.

Operações básicas

Neste capítulo explicam-se os procedimentos normais de utilização do sistema.

As operações são efetuadas com ecrã tátil. Toque levemente com o dedo nos ícones ilustrados.

Nota

Não toque no ecrã com demasiada força nem com um objeto bicudo, como uma caneta, etc.

Utilização dos menus

Pode definir as opções do menu seguindo os procedimentos descritos abaixo.

1. Ver o menu principal.

No ecrã do menu, toque em , para fazer aparecer o mapa e navegar no mapa.

2. Toque em "Ajustes" e depois na opção desejada.

3 Toque em ▲/∇ para percorrer a lista e depois toque na opção que quer definir.

Por exemplo: indentação da definição de volume

4 Faça a definição desejada.

Toque e selecione a definição desejada ou introduza caracteres.

Durante a utilização do menu:

Para voltar ao ecrã anterior, toque em

Para cancelar a seleção do menu, toque em

As opções do menu e as operações de definição diferem em função da opção de menu selecionada.

Utilização do teclado

Quando precisar de introduzir texto aparece o ecrã do teclado.

Basta introduzir os caracteres em maiúsculas pois o sistema converte-os automaticamente para os caracteres adequados. Quando necessário, pode introduzir caracteres especiais (por exemplo, quando dá um nome a um destino guardado, etc.).

Ecrã do teclado do telemóvel

Candidatos

Para	Toque
introduzir um(CC) alfanumérico	varías vezes na tecla adequada (por exemplo, “ABC”) até o(CC) para(desjado aparecerrealçado na LINHA acima do teclado.
introduzir um número	em “NUM” para Mudar para o teclado numérico e(depais na tecla do número desejado; e em “ABC” para voltar para trás.
introduzir um espaço	“-”
apagar um(CC)(CC)	“←”

continua na página seguinte →

Para	Toque
seLECTIONAR um candidato	em ▲/▼ para percorrer a lista e(depais no candidato desejado para confirmar.
ver a lista de todos os candidatos	“List”

Pode selecionar um teclado de telemóvel ou um teclado de caracteres (alfabético) para o ecrã do teclado.

Toque em para mudar para o teclado alfabético.

A utilização do teclado alfabético é igual à do teclado do telemóvel, exceto quando: - introduzir um caráter (toque na tecla do caráter desejado). - introduzir um caráter especial (toque em "SYM" para mudar para o teclado de caracteres especiais; toque em "ABC" para voltar atrás).

Toque em para voltar a mudar para o teclado do telemóvel.

Procurar uma rota

Depois de definir o destino, o sistema procura as rotas automaticamente.

Antes de virar, verifique se os sinais de GPS são suficientes para a navegação (página 12).

Definir o destino e iniciar o guia de navegação

Neste capítulo explica-se o procedimento para procurar a rota e iniciar o guia de navegação. No exemplo dado, utiliza-se a definição de um destino através do endereço.

Para informações sobre outras maneiras de definir o destino, consulte "Outras maneiras de definir o destino" na página 15.

Para sua segurança, estacione o automóvel num local seguro e introduza a informação do destino antes de partir a viagem.

1 Ver o menu principal.

No ecrã do mapa, toque no mapa.

Só pode selecionar os países cujos dados estejam incluídos no mapa atual.

5 Introduza os detalhes do endereço.

Para informações sobre como introduzir os caracteres, consulte "Utilização do teclado" na página 13.

Toque no campo de entrada respectivo para introduzir os elementos abaixo.

"Localidade ou código postal" Introduza o nome da localidade ou código postal.

"Rua" Introduza o nome da rua e o número da porta (se o souber).

Se o número da porta não estiver disponível, o campo "-" está desactivado.

"Travessa" Introduza o nome da intersecção se quiser que seja um ponto de destino.

6 Selecione "Iniciar a navegação".

Aparece o ecrã de seleção das opções de rota.

Para informações sobre as opções de seleção da rota, consulte o manual fornecido em formato PDF.

7 Selecione novamente "Iniciar a navegação".

Aparece o ecrã do mapa, a rota é calculada e o guia de navegação é ativado.

Outras maneiras de definir o destino

Também pode definir o destino e procurar as rotas utilizando os métodos indicados abaixo.

No menu principal, selecione primeiro as opções e depois "Iniciar a navegação" (se necessário).

Para informações, consulte o manual fornecido em formato PDF.

Buscar nos arredores

Procura as rotas para um destino especial, como um restaurante, hotel, etc., perto da posição em que se encontrar atualmente o automóvel.

Para casa

Procura as rotas para sua casa se estiver registada.

"Destino novo" → "Para casa"

Destino especial

Procura rotas para um destino especial, como um restaurante, hotel, etc., selecionando a(s) categoria(s) e o destino correto na lista.

Selecione "Destino novo" → "Navegação" → "Destino especial" e depois as opções indicadas abaixo para especificar a área de procura.

---na vizinhança

Procura no raio de alcance especificado a partir do centro do mapa.

---em todo o país

Procura na localidade especificada.

Selecionar mapa

Procura rotas através da definição direta no ecrã do mapa.

"Destino novo" → "Navegação" → "Selecionar mapa"

Últimos destinos

Procura rotas para os últimos destinos procurados.

"Destino novo" → "Navigação" → "Últimos destinos"

Preferências

Procura as rotas para um ponto de destino guardado.

"Destino novo" → "Navegação" →

"Preferências"

Ecrãs de orientação

Uma vez calculada a rota, o caminho até ao destino é indicado através de orientações visuais e de áudio.

Informação sobre o menu de ferramentas do mapa

1 Para ativar o menu de ferramentas. 2 Para mudar a direção do mapa (bússola sempre virada para norte/consoante orientação) do mapa em 2D. 3 Para mudar o modo de se deslocar no mapa. 4 Para ver a informação TMC.* Para ver a informação detalhada do GPS. 6 Indica o estado da bateria.

• Apenas para o NV-U70T/U50T. Acende-se a laranja vivo durante a recepção. Acende-se a laranja escuro se não houver recepção.

Ecrã do mapa em 2D

Avançar em LINHA reta

A aproximar-se de uma intersecção

A aproximar-se de uma intersecção (mais perto)

Próximas instruções imediatamente a seguir à intersecção

A Posição atual Distância até à próxima viragem Direção seguinte D Nome da rua atual E Nome da próxima rua Tempo estimado para a chegada (ETA)/ Distância até ao destino Instruções sobre a próxima viragem Barra de indicação da distância até à próxima viragem Instruções a seguir à próxima

Ecrã do mapa em 3D

Pode definir o ecrã do mapa em 3D no menu de definições (página 17).

Vista do ecrã da rota

Pode ver toda a rota até ao destino.

Para ver, no menu principal, selecione "Rota" → "Exibir a rota".

Pode mudar para o ecrã do modo de deslocação no mapa tocando em, quer esteja a utilizar ou não o guia de navegação.

Neste modo, aparece uma cruz sobre o mapa e pode arrastar o ecrã para se deslocar no mapa.

Toque em - / + para ajustar a escala do mapa.

Coloque a intersecção da cruz no ponto desejado e toque em, para fazer aparecer o menu do modo de deslocação no mapa onde pode definir o ponto como destino, etc.

Toque em para voltar ao ecrã da posição atual do veículo.

Definições do sistema

Pode configurar as diversas definições relacionadas com o sistema e a memória.

No menu principal, selecione "Ajustes" e depois a opção desejada para fazer cada uma das definições.

Para informações, consulte o manual fornecido em formato PDF.

Volume do som

Para ajustar o volume da orientação por voz.

Nota

Quando utilizar o aparelho com a pilha interna, o nível máximo do volume está limitado a 70%, mesmo que esteja definido para um valor mais alto (80%, etc.).

Quando ligar o aparelho utilizando o adaptador para ligação à bateria do automóvel ou o transformador de CA, a limitação acima não se aplica.

Seleção do mapa

Para exibir/ocultar, no mapa, a barra de informação (que aparece no topo do mapa), os ícones de destinos especiais e os nomes das ruas.

Informação da rota

Para exibir/ocultar, no mapa, o tempo estimado para a chegada e a designação final.

Informação do sentido

Para exibir/ocultar, no mapa, as saídas das estradas nacionais/autoestradas*1.

Sensor luminoso

Para regular a sensibilidade do sensor de esbatimento automático da luz.

Representação

Para definir a luminosidade e a cor do mapa.

Touchscreen calibração

Para calibrar a posição de toque do ecrã táctil.

Modo automático

Para selecionar o modo do mapa predefinido (2D ou 3D); muda automaticamente a escala do mapa dependendo da velocidade de condução (configurável para 2D e 3D respetivamente); seleciona a direção predefinida do mapa para o modo de mapas em 2D (bússola virada para norte ou consoante a orientação).

Opções de rota

Para selecionar a preferência de procura da rota (otimizada por tempo ou por distância); aceitar/evitar rotas com auto-estradas, ferries e estradas com portagens.

continua na página seguinte →

Planeamento da rota

Para passar automaticamente para o destino seguinte (antes de ter chegado ao destino anterior).

Fuso horário

Para selecionar o fuso horário da região em que se encontrar; alternar entre a hora de verão e a hora padrão.

Embora a hora atual esteja automaticamente acertada pelo GPS, tem de definir o fuso horário para que a hora estimada para a chegada (ETA) seja apresentada com precisão.

Formato

Para selecionar a indicação do relógio no sistema de 12/24 horas; selecionar as unidades de distância (quilómetros/milhas).

Seleção do idioma

Para selecionar o idioma desejado para os menus do ecrã e orientação por voz.

Endereço próprio

Para registrar o seu endereço.

Modo mudo do rádio*2

Informação sobre o produto

Para ver a informação do aparelho, como o nome, versão, etc., e as instruções de iniciação.

1 Só aparece se estiver incluída nas informações do mapa. 2 Só se o Kit de Instalação no Automóvel XA-49FM (opcional) estiver ligado à tomada "Modo mudo do rádio" do autorrádio.

Nota

Os avisos fornecidos nas informações do mapa podem não estar sempre corretos devido a problemas nas estradas, etc. As situações de trânsito e os regulamentos rodoviários têm prioridade absoluta sobre a informação dada pelo sistema de navegação.

Utilizar o software fornecido

Neste capítulo descrevem-se as funções importantes para a utilização do software fornecido.

Para informações, consulte o manual fornecido em formato PDF.

Requisitos do sistema operativo

SO: Windows 98SE/2000/ME/XP - Unidade de CD-ROM/DVD-ROM - Porta USB - CPU com uma velocidade mínima de 150 MHz (recomendado)

Ligar ao computador

1 Ligue o aparelho a uma tomada de corrente utilizando o transformador de CA e o cabo de ligação de CA. 2 Ligue o aparelho ao computador com o cabo USB.

Ligue o conector pequeno do cabo USB à tomada USB do aparelho e o conector grande à porta USB do computador.

Notas sobre a transferência de dados

Durante a transferência, não:

• desligue o cabo USB nem o transformador de CA.
• desligue, coloque em modo de espera nem reinicie a unidade principal. desligue, coloque em modo de espera nem reinicie o computador.

Se quiser cancelar a transferência a meio, no ecrã do computador, clique no botão cancelar.

Funções do software

Instalar o software de ligação ao PC

O software de ligação ao PC (ActiveSync) pode estar instalado.

Salvar/restaurar o mapa pré-instalado (apenas para o NV-U50T/U50)

Pode fazer uma cópia de segurança no computador dos dados do mapa pré-instalado no aparelho e recuperá-los posteriormente no caso de apagamento acidental, etc.

Assistente de mapas

Pode pagar os dados do mapa no aparelho utilizando o DVD-ROM fornecido ou opcional. Quando adicionar novos dados, pode ter de apagar os dados desnecessários do aparelho, para libertar espaço na memória.

Pode gerir o idioma dos menus e a orientação por voz no aparelho utilizando o CD-ROM/DVD-ROM fornecido, bem como apagar os dados dos idiomas de que não precisa.

Ler o manual

Pode ler o manual em formato PDF.

Suporte

Pode aceder facilmente ao site dos serviços de suporte à navegação da Sony.

Aceda a este site para obter informações técnicas e, por exemplo, as atualizações do software e do firmware, FAQs, etc.

Reinstalar a aplicação

No caso de apagamento acidental, pode reinstalar o software de navegação pré-instalado no aparelho utilizando o CD-ROM/DVD-ROM fornecido, etc.

Informações adicionais

Precauções

Se estacionar o automóvel ao sol, deixe o aparelho arrefecer antes de o utilizar.

Condensação de humidade

Num dia de chuva ou numa zona muito húmida pode formar-se condensação no interior do aparelho. Se isto acontecer, o aparelho não funciona corretamente. Nesse caso, coloque o interruptor POWER existente na parte inferior direita do aparelho na posição OFF e espere cerca de 1 hora para a condensação se evaporar.

Nota sobre o LCD

Podem aparecer alguns pontos fixos de cor azul, vermelha ou verde no monitor. São designados por "pontos brilhantes" e podem aparecer em qualquer LCD. O LCD foi fabricado com precisão, de modo que mais de 99,99 % dos segmentos são funcionais. No entanto, é possível que uma pequena percentagem (geralmente 0,01%) dos segmentos não se acenda corretamente. Contudo, a visualização não é afetada.

Manutenção

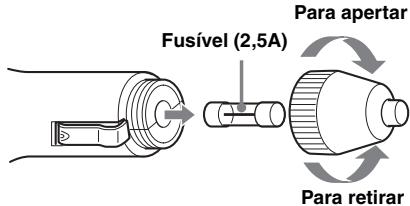

Substituição do fusível

Quando substituir o fusível do adaptador para ligação à bateria do automóvel, utilize um fusível com a amperagem indicada no fusível original. Se o fusível se fundir, verifique a ligação e substitua o fusível. Se, depois de substituir, o fusível voltar a fundir-se, pode haver uma avaria interna. Nesse caso, contacte o agente da Sony mais próximo.

Aviso

Nunca utilize um fusível com uma amperagem superior à do fusível fornecido, pois pode danificar o aparelho.

Notas sobre como deitar fora o aparelho

Quando deitar fora o aparelho, retire a pilha de iões de lítio interna e envie-a para um centro de reciclagem.

Explica-se abaixo o que deve fazer para retirar a pilha.

Nota

Nunca desmonte o aparelho, exceto quando o deitar fora.

continua na página seguinte →

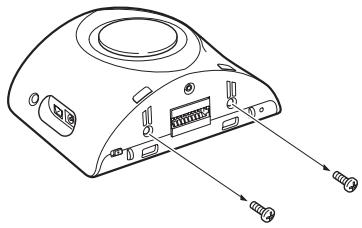

1 Desligue o aparelho colocando o interruptor POWER na posição OFF. 2 Retire a tampa da tomada (página 11). 3 Desaperte os 2 parafusos na parte debaixo do aparelho com uma chave de parafusos.

4 Faça deslizar a tampa traseira e levante-a para a partir.

5 Retire a pilha.

6 Isole o terminal do conector enrolando em fita isoladora.

Notas sobre a pilha de iões de lítio

• Não deixe a pilha ao alcance das crianças.
• Não agarre na pilha com pinças de metal pois pode provocar um curto-circuito.

ADVERTÊNCIA

Perigo de explosão da bateria se for mal utilizada.

Não recarregue, abra, nem a deite no fogo.

Sistema: Ecrã de cristais líquidos transmissivos

(através do adaptador para ligação à bateria do

automóvel de 12V fornecido (negativo à massa))

Terminais de ligação:

Conector do aparelho

Tomada DC IN 5.2V

Tomada de antena TMC (apenas no NV-U70T/U50T)

Frequência de receção: 87,5 - 108,0 MHz

(apenas para o

NV-U70T/U50T)

Acessórios opcionais

Antena GPS externa: VCA-41

Kit do suporte para automóvel TMC: NVA-CU3T

Kit do suporte para automóvel: NVA-CU3

Kit de instalação no automóvel: XA-49FM

Pacote de mapas europeus: NVD-DU3

para o NV-U50T/U50)

O design e as características estão sujeitos a alterações sem aviso prévio.

• Na soldadura é utilizada solda sem chumbo.
• Não são utilizados retardadores de chama halogenados em determinadas placas de circuito impresso.
• Uso de pilhas de ião de lítio recarregáveis.
• É utilizado cartão reciclado como material de absorção de choques na embalagem.
• Impressão feita com tinta de óleo vegetal isenta de COV (Composto Orgânico Volátil).
• Este manual foi impresso em papel 100% reciclado utilizando tinta à base de óleo vegetal sem COV (composto orgânico volátil).

Detecção de problemas

A lista de verificação abaixo pode ajudá-lo a resolver os problemas que possam surgir no aparelho.

Antes de utilizar a lista de verificação abaixo, verifique que os procedimentos de ligação e funcionamento foram executados corretamente.

Os ícones de operação do ecrã não funcionam.

Durante a visualização de um mapa, as operações podem demorar algum tempo.

O aparelho não liga.

→ Verifique se o interruptor POWER da parte inferior direita do aparelho está na posição ON. → Carregue a pilha interna. → Verifique se o aparelho está bem encaixado no suporte (página 9).

Não consigo carregar a pilha interna.

→ Verifique se o interruptor POWER da parte inferior direita do aparelho está na posição ON. → Se estiver a utilizar o transformador de CA, desligue-o da tomada de corrente e volte a ligá-lo. → A pilha interna de iões de lítio só pode ser carregada a temperaturas entre 5 - 45°C. Se a temperatura no interior do aparelho aumentar por causa da exposição direta ao sol, etc., pode não conseguir carregar a pilha. Isto não é sinal de avaria.

Não consigo receber o sinal de GPS.

• O sistema não consegue receber os sinais de GPS porque há um obstáculo. → Conduza o automóvel para um local onde possa receber nitidamente os sinais.

A receção do sinal de GPS é má. → Verifique a força do sinal do GPS. → Pode ter de utilizar a antena GPS externa VCA-41 opcional, se o para-brisas for aquecido ou refletir o calor. - Há um obstáculo em frente da antena de GPS. → Instale o aparelho num sítio onde o sinal não está interrompido pelo automóvel, etc. Para informações sobre a instalação do aparelho, consulte "Local de instalação" na página 5. - Pode não conseguir receber o sinal se o para-brisas estiver revestido com uma película. Neste caso, utilize a antena GPS externa VCA-41 opcional.

A posição do automóvel no mapa não corresponde à estrada em que o veículo se encontra atualmente.

A margem de erro do sinal emitido pelos satélites de GPS é demasiado grande. Pode haver uma margem de erro máxima de algumas centenas de metros.

Não consigo ouvir a orientação por voz.

O volume de som está muito baixo.

→ Aumente o volume de som no menu de definições (página 17).

Quando utilizar o aparelho com a pilha interna, o nível máximo do volume está limitado a 70%, mesmo que esteja definido para um valor mais alto (80%, etc.).

A visualização do LCD é muito boa.

• Se a temperatura for muito alta, o LCD pode ficar escuro e dificultar a visualização. Com temperaturas baixas pode aparecer uma imagem residual no LCD. Isto não é sinal de avaria e o LCD volta ao normal assim que a temperatura atingir de novo os valores de funcionamento normais.
• O LCD está escuro ou a cor do mapa mudou. → A referência de esbatimento automático da luz pode ter sido ativada por ter tapado o sensor com a mão. (página 11), etc.

Reiniciar o aparelho

Se o software de navegação deixar de funcionar, experimente reiniciar o aparelho.

Carregue no botão RESET com um objeto pontiagudo, como uma caneta esferográfica.

Se não conseguir resolver o problema, desligue o aparelho colocando o interruptor POWER na posição OFF e volte a ligá-lo passados cerca de 10 segundos.

Nota

Depois de desligar a corrente pode demorar algum tempo a receber os sinais de GPS quando voltar a ligar o aparelho.
