Produkttyp	Persönliches GPS-Navigationssystem
Marke	SONY
Modell	NV-U50
Abmessungen (L × H × T)	Ca. 104,7 × 87,5 × 42,9 mm
Gewicht	Ca. 310 g
Stromversorgung	5 V Gleichstrom über mitgelieferten Netzadapter oder 12 V Kfz-Batterieadapter (über Dockingstation)
Akku	Integrierter wiederaufladbarer Lithium-Ionen-Akku; Aufladung zwischen 5 °C und 45 °C
Bildschirm	3,5-Zoll-LCD-Touchscreen (4:3), 230.400 Pixel (960×240)
GPS-Empfänger	12 parallele Kanäle
Sprachführung	15 wählbare Sprachen
Konnektivität	USB-Anschluss, DC IN 5V-Buchse, Anschluss für externe GPS-Antenne
Funktionen	GPS-Navigation, Touchscreen, Sprachführung, RDS-TMC (bei NV-U50T), automatische Helligkeitsregelung, wiederaufladbarer Akku
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Feuchtigkeit und extreme Temperaturen vermeiden
Sicherheit	Die Sicht des Fahrers nicht behindern; während der Fahrt nicht verwenden; Verkehrsregeln beachten; nicht Wasser oder Feuer aussetzen
Ersatzteile und Reparierbarkeit	Optionales Zubehör: externe GPS-Antenne VCA-41, Auto-Haltekit NVA-CU3T/CU3, Auto-Einbauset XA-49FM
Betriebstemperatur	5 °C bis 45 °C
Lieferumfang	Dockingstation, Kfz-Batterieadapter, Netzadapter, Netzkabel, USB-Kabel, Tragetasche, Anwendungsdisk (CD-ROM), Schnellstartanleitung, Garantiekarte

Häufig gestellte Fragen - NV-U50 SONY

Wie installiere ich das Gerät im Auto?

Befestigen Sie die Dockingstation mit dem Saugnapf an der Windschutzscheibe, nachdem Sie die Oberfläche gereinigt und getrocknet haben. Stecken Sie den Kfz-Batterieadapter in die DC IN 5,2 V-Buchse der Station und in den Zigarettenanzünder. Setzen Sie das Gerät auf die Station, bis zwei Klickgeräusche zu hören sind. Stellen Sie den Winkel mit dem mittleren Knopf ein.

Wie lade ich den Akku?

Stellen Sie sicher, dass der POWER-Schalter auf ON steht. Der Akku lädt automatisch, wenn das Gerät auf der mit dem Kfz-Batterieadapter oder Netzadapter verbundenen Dockingstation installiert ist. Die CHG-Anzeige leuchtet während des Ladevorgangs rot.

Was tun, wenn das GPS kein Signal empfängt?

Parken Sie das Fahrzeug an einem freien Ort (ohne hohe Gebäude) und warten Sie bis zu 20 Minuten. Überprüfen Sie den GPS-Status in den Informationen. Wenn die Windschutzscheibe beheizt oder wärmereflektierend ist, verwenden Sie die optionale externe GPS-Antenne VCA-41.

Wie stelle ich die Lautstärke der Sprachführung ein?

Wählen Sie im Hauptmenü Konfiguration > Lautstärke. Passen Sie den Pegel an. Beachten Sie, dass bei Betrieb mit integriertem Akku die maximale Lautstärke auf etwa 70 % begrenzt ist.

Wie setze ich das Gerät zurück?

Verwenden Sie einen spitzen Gegenstand (Kugelschreiber), um die RESET-Taste zu drücken. Wenn das Problem weiterhin besteht, schalten Sie die Stromversorgung aus, indem Sie den POWER-Schalter auf OFF schieben, und schalten Sie ihn nach 10 Sekunden wieder ein.

Kann ich das Gerät während der Fahrt verwenden?

Nein, aus Sicherheitsgründen. Schauen Sie während der Fahrt nicht auf den Bildschirm. Halten Sie das Fahrzeug an einem sicheren Ort an, bevor Sie ein Ziel eingeben oder Einstellungen ändern.

Wie aktualisiere ich die Karten?

Verwenden Sie die mitgelieferte Software auf CD-ROM/DVD-ROM. Verbinden Sie das Gerät über USB mit einem Computer und folgen Sie den Anweisungen des Kartenassistenten, um Kartendaten hinzuzufügen oder zu entfernen.

Was tun, wenn der Touchscreen nicht reagiert?

Kalibrieren Sie den Bildschirm über Konfiguration > Touchscreen-Kalibrierung. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück. Vermeiden Sie das Drücken mit spitzen Gegenständen.

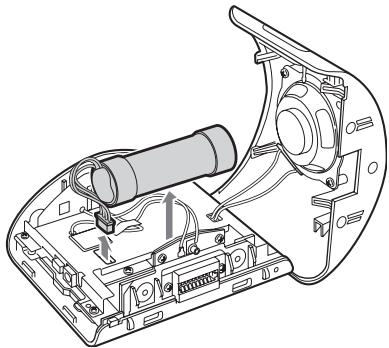

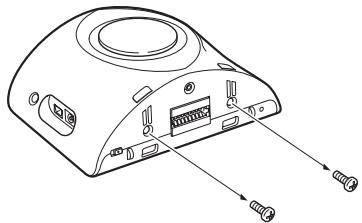

Wie entferne ich den Akku zum Recycling?

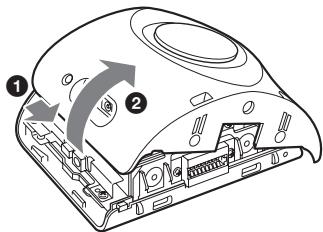

Schalten Sie den POWER-Schalter auf OFF. Entfernen Sie die Abdeckung des Anschlusses, schrauben Sie die beiden Schrauben unter dem Gerät heraus, schieben Sie die hintere Abdeckung ab und entnehmen Sie den Akku. Isolieren Sie die Pole mit Klebeband. Geben Sie den Akku an einer geeigneten Sammelstelle ab.

Ist das Gerät mit RDS-TMC-Systemen kompatibel?

Ja, das Modell NV-U50T ist mit dem RDS-TMC-Verkehrsinformationskanal kompatibel. Eine TMC-Antenne wird mitgeliefert und muss an der Windschutzscheibe installiert werden, um Verkehrsmeldungen zu empfangen.

BEDIENUNGSANLEITUNG NV-U50 SONY

Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig ausszufullen. Diese befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

Hinweise zu dieser Anleitung

• In dieser Anleitung zur schlagen Inbetriebnahme finden Sie Anweisungen zur Installation, zum Anschlieben und zu den Grundfunktionen des Systems. Nähere Erläuterungen finden Sie im Handbuch (PDF-Format) auf der mitgelieferten Anwendungs-Disc.
• In thisem Handbuch wird davon ausgegangen, dass der Anwender mit dem Betriebssystem Microsoft® Windows® vertraut ist. Einzelheiten zum Betrieb des Computers finden Sie im Handbuch zum Computer.
  Die Abbildungen in dieser Anleitung können sich von dem eigentlichen Gerät unterschieden.
• Bewahren Sie diese Anleitung zum späteren Nachschlagen gut auf.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf aufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgten这点 Products schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgn gesähdt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringnern. Weitere Informationen über das Recycling这点 Products erhalten Sie von ihrer Gemeinde, den communalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Geeignetes Zubehör: Autobatterieadapter/Netzteil

Keine Garantie für Datenverluste und beschädigte Daten

Sony übernimmt keine Garantie für Datenverluste und beschädigte Daten.

Achtung

UNTER KEINEN UMSTÄNDEN
ÜBERNIMMT SONY DIE HAFTUNG FÜR NEBEN-, INDIREKTE ODER FOLGESCHÄDEN ODER FÜR IRGENDWELCHE ANDEREN SCHÄDEN, EINSCHLIESSLICH UND OHNE JEDE EINSCHRÄNKUNG JEGLICHER HAFTUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN, DATENVERLUST, NUTZUNGSAUSFALL DES PRODUKTS ODER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN ODER ZEITAUFWAND DES BENUTZERS, DIE AUF DIE VERWENDUNG DIESES PRODUKTS, DER ZUGEHÖRIGEN HARDWARE UND/ ODER SOFTWARE ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT AUFTRETEN.

Willkommen!

Danke, dass Sie sich für diese Bordinavigationssystem von Sony entschieden haben. Lesen Sie diese Anleitung vor Inbetriebnahme des Systemsitte genau durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

FUNKTIONEN UND MERKMALE:

• Plug & Play-Understützung
• Vorinstallierte Europakarte (NV-U70T)
• Vorinstallierte Regionalkarte (NV-U50T/U50)
• Auswahl aus 15 Sprachen für die Sprachführung und die Bildschirmanzeigen
• Hochwertiges 3,5-Zoll-Display mit Touchscreen
• Hoch entwickelter GPS-Empfänger mit 12 parallelen Kanalen
• Laufsprecher hoher Qualität
• RDS-TMC-kompatibel (Traffic Message Channel) (NV-U70T/U50T)
• Akkubetrieb
• Automatischer Dimmer

Wichtiger Hinweis. 4

Vorbereitungen 7

Überprüfen des Lieferumfangs 7

Installieren des Geräts 8

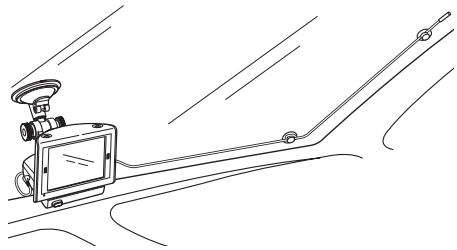

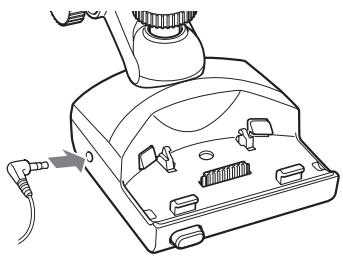

Installieren der TMC-Antenne (nur NV-U70T/U50T). 10

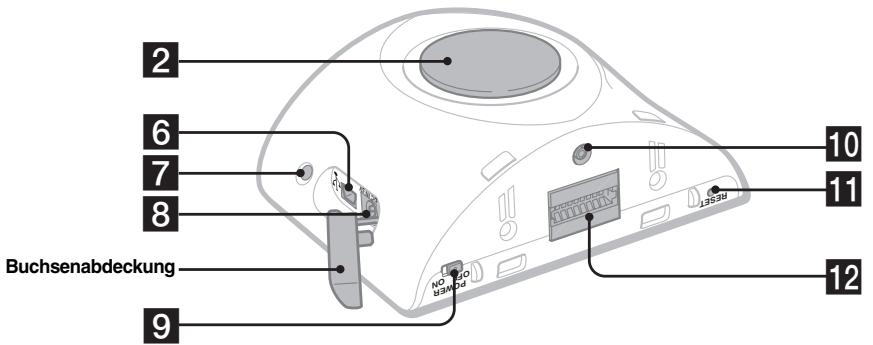

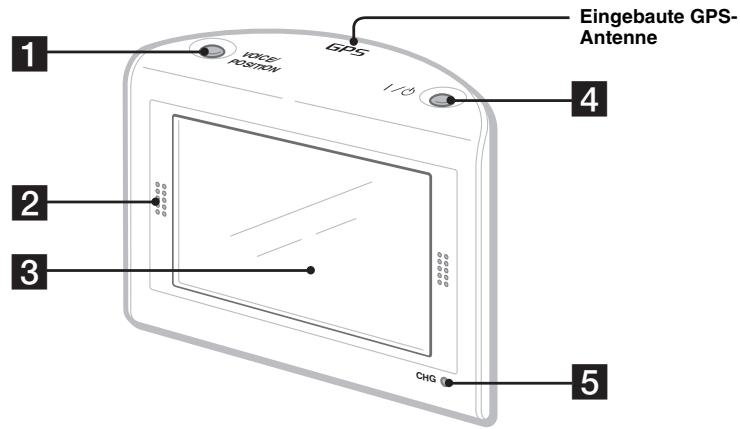

Lage und Funktion der Teile und Bedienelemente 11

Einschalten des Geräts. 12

StartendrNavigation. 12

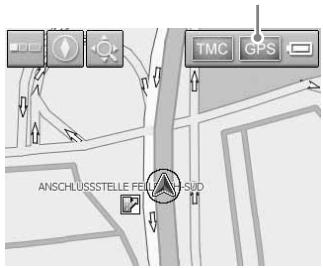

Empfangen von GPS-Signalen 12

Grundfunktionen 13

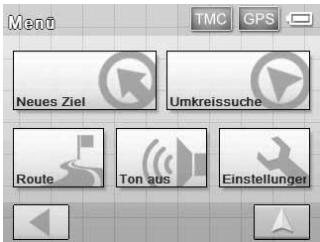

Arbeiten mit dem Menu. 13

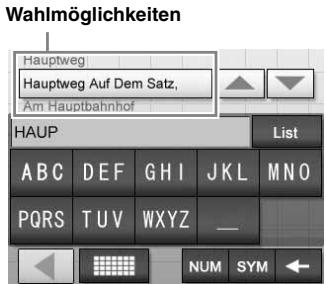

Arbeiten mit der Tastatur. 13

Routensuche 14

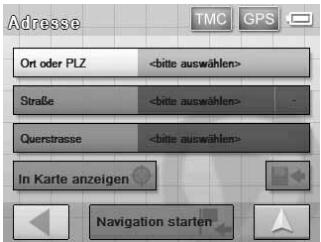

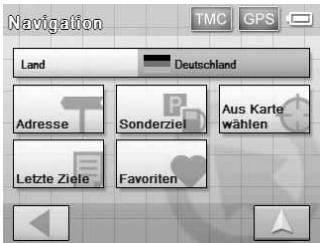

FestlegendesZielsundStarten derRoutenführung 14

FestlegendesZielsaufandereWeise.15

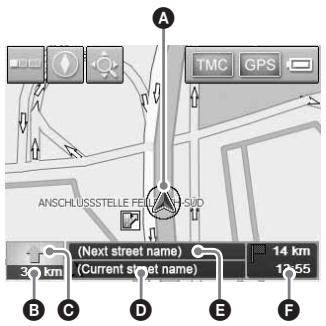

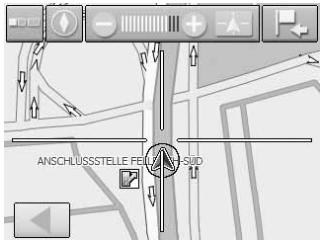

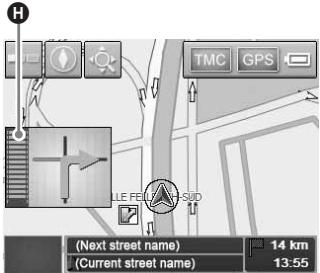

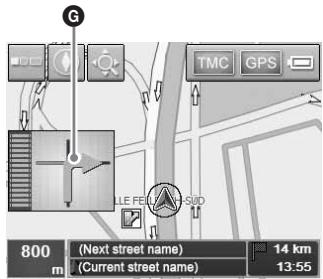

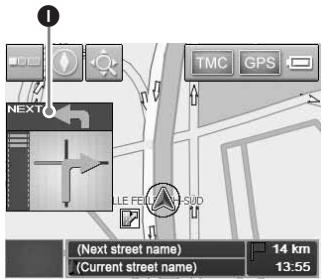

Anzeigen fur die Routenführung. 16

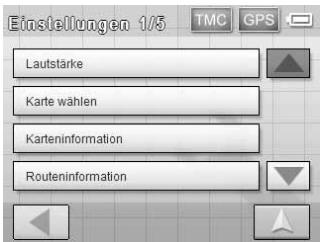

Systemeinstellungen 17

Arbeiten mit der mitgelieferten Software 18

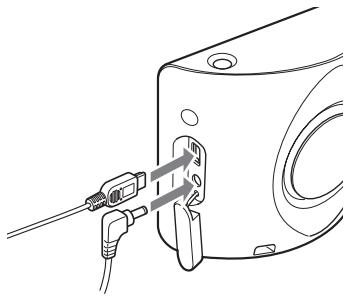

Anschlieben an einen Computer 18

Funktionen der Software 19

Weitere Informationen 19

Sicherheitsmaßnahmen 19

Hinweis zum LCD-Bildschirm. 19

Wartung 19

Hinweise zur Entsorgung des Geräts 20

Technische Daten 21

Störungsbehebung 21

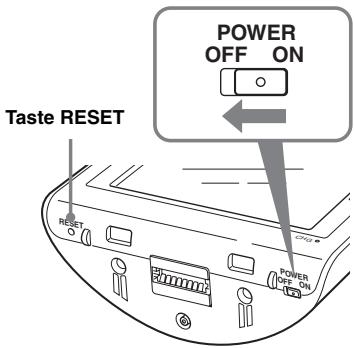

Zurücksetzen des Geräts 22

Wichtiger Hinweis

Um das Risiko von Unfälle und Verletzungen zu vermeiden, lessen Sie vor dem Installieren und vor der Inbetriebnahme des Gerätsitte die folgenden Warnhinweise.

Umgang mit dem System

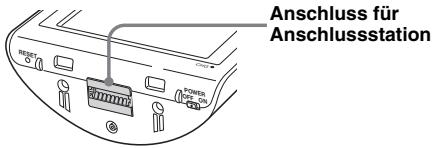

• Achten Sie daraufuf, dass keine Fremdkörper in den Anschluss für die Anschlussstation des Geräts gelangen. Andernfalls kann es zu Fehlfunktionenkommen.

• Drucken Sie I/(), um das Gerät auszuschalten, erhnen Sie es von der Anschlussstation und trennen Sie den Autobatterieadapter von der Zigarettenanzünderbuchse. Andernfalls wird der Autobatterie mölicherweise Strom entzogen. Beachten Sie Folgendes:

• Durch Ausschalten der Zündung wird das Gerät nicht ausgeschaltet und es entzieht dem Lithium-Ionen-Akku (eingebau) weiterhin Strom.

• Wenn die Zigarettenanzünderbuchse nicht mit der Position ACC oder I des Zündschlosses verbunden ist, wird der eingebaute Akku auch bei ausgeschalteter Zündung mit Strom versorgt.
• Achten Sie auf die Anzeige CHG unter rechts am Gerät. Diese Anzeige leuchtet während des Ladevorgangs.

• Schützen Sie das Gerät vor Feuer. Andernfalls kann es zu einer Fehlfunktion kommt.
• Lassen Sie kein Wasser, keinen Regen und keine sonstigen Flüssigkeiten in das Gerät gelangen. Andernfalls kann es zu einer Fehlfunktionkommen.
• Wenn das Gerät direktem Sonnenlicht ausgesetzt wird, verdunkelt sich möglicherweise das LCD-Display und die Anzeige ist nicht mehr deutlich erkennbar. Dies ist keine Fehlfunktion. Das Phenomen verschwindet, sobald die Temperatur sinkt.

• Beachten Sie, dass der eingebaute Akku nur bei Temperaturen von 5 - 45^ geladen werden kann.

• Schützen Sie das Gerät vor hohen Temperaturen. Andernfalls verringert sich die Kapazität des eingebauten Akkus oder er lasst sich gar nicht mehr aufladen.

Sicherheit

Allgemeines

• Drücken Sie nicht zu fest auf das Gerät und die Anschlussstation. Andernfalls konnen sie herunterfallen, unter das Bremspedal usw. geraten und einen Unfall auslösen.
• Beachten Sie beim Fahren mit der Routenführung die Verkehrsvorschriften vor Ort, wie z. B. Einbahnstraße.
• Schauen Sie während der Fahrt nicht auf das Gerät. Dies ist gefährlich, Denn Sie konnten abgelenkt werden und einen Verkehrsunfall verursachen.
• Wenn Sie das Gerät während der Fahrt bedierten müssen, halten Sie zuvor unbedingt an einer sicheren Stelle an.
• Wenn Sie das Fahrzeug abstellen,让他们 Sie das Gerät nicht im Fahrzeug, um zu verhindern, dass das Gerät gestöhlen oder durch hohe Temperaturen im Wageninneren beschädigt wird.
• Wenn Sie den Autobatterieadapter nicht verwenden, trennen Sie hin von der Zigarettenanzünderbuchse. Andernfalls wird die Batterie möglichwerweise entladen, auch wenn sich der Zündschlüssel in der Position OFF befindet.
• Achten Sie darauf, dass keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen.
• Setzen Sie ausschließlich das angegebene Gerät auf die Anschlussstation.
• Schlieben Sie ausschließlich mitgliefferte oder gesondert erhältliche Zubehörteile (Autobatterieadapter, Netzeithe usw.) an.
• Modifizieren Sie das Gerät nicht.
• Zerlegen Sie das Gerät nur, wenn Sie es entsorgen wollen.

Installation

• Informieren Sie sich über die örtlichen Verkehrsregeln und Vorschriften, bevor Sie das Gerät installmenten.
• Installieren Sie das Gerät ordnungsgemäß wie in den Installationsanweisungen erlautert. Bei unsachgemäßer Installation besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Stellen Sie vor der Installation unbedingt den Zündschlüssel in die Position OFF oderziehen Sie ihn ab. Wenn Sie das Gerät bei eingeschalteter Zündung installieren, wird die Autobatterie möglicherweise entladen oder es kann zu einem Kurzschluss kommt.

• Beachten Sie unbedingt Folgendes:

• Setzen Sie das Gerät ordnungsgemäß auf die Anschlussstation.

• Reinigen Sie die Oberfläche des Saugnapfs und die Windschutzscheibe, bevor Sie die Anschlussstation anbringen. Vergewissern Sie sich, dass der Saugnapf gut an der Windschutzscheibe haftet.

• Bei niedrigen Temperaturen muss der Innenraum des Fahrzeugs vor der Installation der Anschlussstation und des Geräts aufgeheit werden. Hohe bzw. niedrige Temperaturen sowie plötzliche Temperaturwechsel beeinflussen die Haftführung des Saugnapfs.

• Wischen Sie die Windschutzsche trocken, wenn sich im Fahrzeug Feuchtigkeit niedergeschlagen hat.

Wenn Sie diese Hinweise nicht beachten, konnen das Gerät und die Anschlussstation herunterfallen, unter das Bremspedal usw. geraten und einen Unfall auslösen.

• Verlegen Sie die Kabel unbedingt so, dass sie beim Fahren nicht hinderlich sind.
• Verwenden Sie das Gerät nicht in einem Fahrzeug, wenn das USB-Kabel angeschlossen ist.
• Schlieben Sie den Autobatterieadapter ausschließlich an die Anschlussstation an.
• Achten Sie bei der Installation deses Geräts darauf, keine elektrischen oder sonstigen Leitungen oder Kabel irgendwelcher Art oder den Treibstofftank zu beschädigend. Andernfalls besteht Feuer- oder Unfallgefahr. Wenn Sie an Fahrzeugteilen Bohrungen anbringen, vergewissern Sie sich, dass keine verdeckten Fahrzeugteile beschädigt werden.
• Bringen Sie keine Schrauben, Bolzen oder Muttern an Sicherheitsrelevanten Teilen wie Lenksäule, Benzinleitung oder Bremssystem an und modifizieren Sie solche Teile nicht. Anderfalls besteht Feuer- oder Unfallgefahr.
• Achten Sie darauf, dass keine Kabel zwischen den beweglichen Teilen einer Sitzschiene eingeklemmt werden können.
  Informationen über Polarität, Batteriespannung und Position der Airbags bei Ihrem Fahrzeug erhalten Sie bei Ihrem Autohandler.

Montageposition

• Installieren Sie das Gerät an einer sicheren Stelle, an der es:
• die Sight des Fahrs nicht behindt,
• die Funktionstüchtigkeit der Airbags nicht beeinträchtigt,
• beim Fahren nicht hinderlich ist. Achten Sie besonderses darauf, dass das Lenkrad, der Schalthebel und das Bremspedal nicht blockiert werden,
• keiner Hitze und keinen hohen Temperaturen ausgesetzt ist.
• Wenden Sie sichitte an qualifiziertes Fachpersonal, wenn Sie die Anschlussstation nicht sicher am Fahrzeug anbringen konnen.

Das GPS-System

GPS-Satelliten (Global Positioning System) strahlen kontinuierlich Signale aus, mit denen sich weltweit eine relativ genaue Positionsbestimmung vornehmen lassst. Mithilfe einer GPS-Antenne konnen diese Signale empfangen und die Position des Empfängers (Längengrad, Breitengrad und Höhe) ermittelt werden. Für eine zweiimensionale Positionsbestimmung (Längengrad und Breitengrad) sind Informationen von 3 Satelliten erforderlich. Für eine dreidimensionale Positionsbestimmung (Längengrad, Breitengrad und Höhe) werden die Signale von 4 Satelliten besteht. Da GPS-Satelliten vom US-amerikanischen Verteidigungsmediatorium kontrolliert werden, gibt es eine gewolte Fehlerspanne von bis zu 10 Metern. Dadurch kann beim GPS-Navigationssystem die ermittelte Position zwischen 10 und 200 Metern von der tatsächlichen Position abweichen. Die GPS-Signale werden von Satelliten ausgestraht und sind deshalb an den folgenden Orten möglichwerse gar nicht oder nicht einwandfrei zu empfangen:

• In Tunneln oder Unterführungen

• Unter Autobahnen

• Zwischen hohen Gebäuden

• Zwischen hohen Bäumen mit dichtem Laubwerk

Stellen Sie das Fahrzeug nach der Anfangsin installation bis zu 20 Minuten an einer sicheren, offenen Stelle (keine hohen Gebäude usw.) ab, damit die GPS-Signale empfangen werden konnen, bevor Sie das Navigationssystem in Betriebnehmen. Für eine korrekte Bestimmung der aktuellen Fahrzeugposition werden die Signale von mindestens 3 GPS-Satelliten besteht.

Hinweis

Wenn Sie das Gerät einschalten (ON), nachdem die Hauptstromversorgung ausgeschaltet (OFF), der eingebaute Akku vollständig entladen oder das Gerät zurückgesetzt wurde, dauert es einige Zeit, bis GPS-Signale empfangen werden.

Die Software

Lesen Sie die folgenden Nutzungsbedingungen vor der Verwendungitte sorgfaltig durch.

Die Software und das Softwarehandbuch sind urheberrechtlich geschützt. Ohne die Zustimmung des Urheberrechtsinhabers * dürf sie weder ganz noch auszugweis reproduziert werden. Auch ein Verleih der Software ist entsprechet.
- Wenn bei dieser Software aufgrund eines Herstellungsfehler ein Problem auftritt, wird das Produkt nach Sonys Ermessen von Sony ersetzt oder erstattet. Weiter gehende Haftungsansprüche gegenüber Sony bestehen jedoch nicht.
- Die mit thisem Produkt geleiferte Software kann nur mit ausrücklich dafür geeigneten Geräten eingesetzt werden.
- Wir sind um eine stetige Verbesserung unserer Produkte bemührt. Beachten Sie deshalbitte, dass sich die Softwarespezifikationen ohne Ankündigung ändern können.
- Straßen und Namen auf der Karte konnen von den tatsächlichen Straßen und Namen abweichen.
- Die Gewährleistung schließt das Recht auf Umtausch oder Erstattung des Kaufpreises aufgrund von typografischen Fehlern und Unvollständigkeiten oder anderen Darstellungsfehlern aus.
- Auf keinen Fall)durfen die Kartendaten ohne Zustimmung des Urheberrechtsinhabers ganz oder auszugswise kopiert oder verwendet werden.
- Die Inhalte unterliegen unangekündigten Änderungen.

Durch Verwendung des Gerats erklaren Sie sich mit den oben genannten Bedingungen einverstanden.

Vorbereitungen

Überprüfen des Lieferumfangs

Überprüfen Sie den Lieferumfang.

• Hauptgerät (1)

• Anschlussstation*1 (1)

• Autobatterieadapter (1)

• Netzteil (1)

• Netzkabel

-Beim NV-U70TW/U70TC*2 (2)

-Beim NV-U50TG/U50G ^*2 (1)

• Beim NV-U50F/U50D/U50I/U50A/U50B/U50S/U50N ^*2 (1)

• USB-Kabel (1)

• TMC-Antenne (1)/Saugnäpfe (2) (beim NV-U70T/U50T)

• Beidseitiges Klebeband (1)

• Unterlage (1)

• Tragebeutel (1)

• Anwendungs-Disc (CD-ROM) (1) (beim NV-U50T/U50)

• Anwendungs-Disc (DVD-ROM) (1) (beim NV-U70T)

Anleitung zur schllen Inbetriebnahme (1)
- Garantiekarte (1)
- Benutzereregistrierungskarte (1)
ENDBENUTZERLIZENZVERTRAG (1)

1 Die Modelle NV-U70T/U50T weisen an der linken Seite eine TMC-Antennenbuchse auf.
2 Die Modellbezeichnung finds Sie auf dem Aufkleber an der Unterseite des Hauptgeräts.

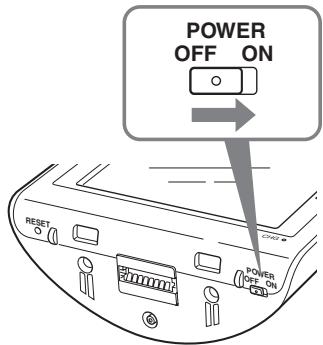

Der Hauptnetzschalter

Schalten Sie vor der Installation die Hauptstromversorgung ein, indem Sie den Schalter POWER in die Position ON stellen.

Danach konnen Sie das Gerät ein- bzw. ausschalten, indem Sie I/0) oben rechts am Hauptgerät drücken.

Hinweise

• Lassen Sie die Hauptstromversorgung eingeschaltet, es sei dann, Sie wollen das Gerät mehr als 3 Monate lang nicht verwenden.
• Wenn Sie die Hauptstromversorgung aus- und dann wieder einschalten, kann es eine Zeit dauern, bis wieder GPS-Signale empfangen werden.

Die Montage mit Saugnapf

Wahlen Sie zunachst an der Windschutzscheibe die Montageposition aus. Das Gerät muss für den Fahrer gut sightbar sein, ohne die Sight auf die Straße zu blockieren. Achten Sie darauf, dass alle Montageflächen sauber und trocken sind.

Die gesondert erhältlichen Anschlussstationen NVA-CU3T/CU3 werden ebenfls wie in den Schritten unter erläutert installiert.

Hinweise

• Installieren Sie das Gerät an einer sicheren Stelle, an der es das GPS-Signal nicht blockiert.
• Bei längerem Gebrauch beeinflussen hohe bzw. niedrige Temperaturen und Temperaturwechsel die Haftführung des Saugnapfs. Nehmen Sie die Anschlussstation deshalb regelmäßig ab und bringen Sie sie wieder an.
• Achten Sie bei der Installation auf einen ausreichenden Abstand zwischen der Anschlussstätigkeit und dem Armaturen Brett.

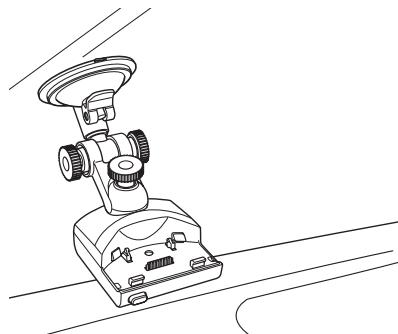

1 Bringen Sie die Anschlussstation an der Windschutzscheibe an. Abbildung einer installierten Anschlussstation (Beispiel)

Fuhren Sie Schritt 1 - 3 aus.

Reinigen und trocknen Sie die Oberfläche des Saugnapfs.
2 Drücken Sie die Mitte des Saugnapfs fest gegen die Windschutzscheibe, um die restliche Luft hersauszudrücken, und betätigten Sie dann den Hebel.

↓

3 Halten Sie den linken Knopf* fest, lösEN Sie den rechten Knopf, richten Sie die Anschlussstation ungebärn vertikal aus und ziehen Sie den rechten Knopf wieder an. *Der linke Knopf lassst sich nicht drehen.

Wenn Sie die Anschlussstation dauerhaft an der Windschutzsche befestigen wollen

Hohe bzw. niedrige Temperaturen beeinflussen die Haftfähigkeit des Saugnapfs und er kann sich von der Windschutzscheibe offen. Wenn Sie die Anschlussstation dauerhaft an der Windschutzscheibe befestigen wollen, bringen Sie das mitgelieferte beidseitige Klebeband am Saugnapf an.

Wenn die Unterkante der Anschlussstation das Armaturen Brett berührt

Bringen Sie zum Schutz die mitgelieferte Unterlage an.
Schneiden Sie die Unterlage auf die richtige Höhe zu, bevor Sie sie anbringen.

Hinweis

Das beidseitige Klebeband lassst sich nur schwer wieder entfernen, nachdem es einmal angebracht wurde.

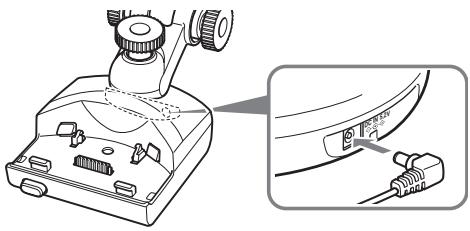

2 Schlieben Sie die Anschlussstation an die Zigarettenanzünderbuchse an.

Schlieben Sie den Autobatterieadapter an die Buchse DC IN 5.2V an der Rückseite der Anschlussstation an.

2 Stecken Sie das andere Ende des Autobatterieadapters bis zum Anschlag in die Zigarettenanzünderbuchse.

• Leuchtet auf, wenn Sie nach der Installation die Zündung einschalten.

Hinweis

Je nach Große und Form der Zigarettenanzüberschube ist der Anschluss unter Umständen nicht möglich.

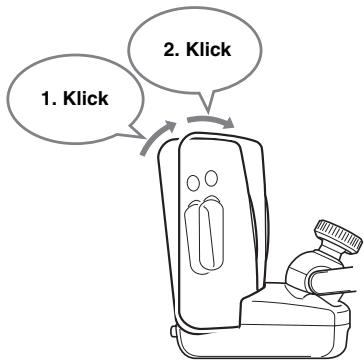

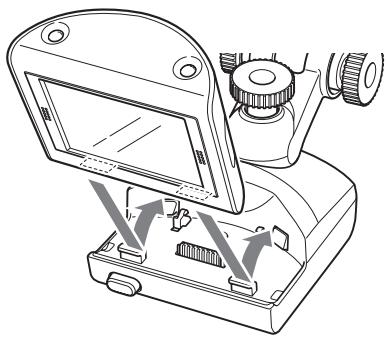

3 Richten Sie die 2 Aussparungen an der Unterseite des Geräts an den Laschen an der Anschlussstation aus und drücken Sie das Gerät in die Halterung, bis es einrastet.

Achten Sie darauf, dass das Gerät fest in der Anschlussstation einrastet (2 Klicks).

Fortsetzung auf der{nachsten Seite

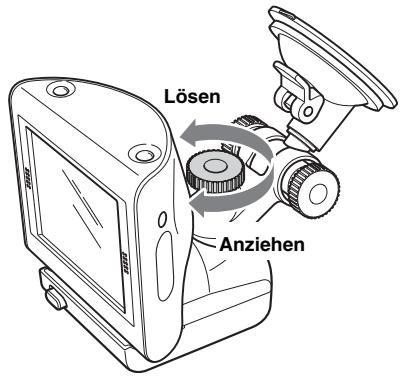

4 Losen Sie den mittleren Knopf, stellen Sie den Winkel so ein, dass der Monitor gut abiesbar ist, undziehen Sie den Knopf wieder an.

Tipp
Über das mitgelieferte Netzeil konnen Sie das Gerät auch an eine Netzsteckdose anschließen.

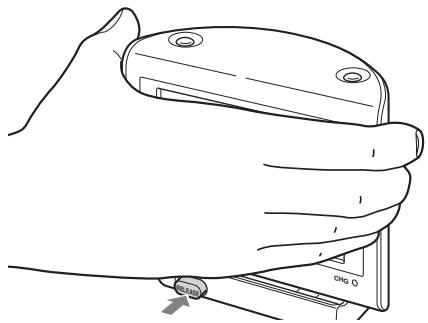

So erhmen Sie das Gerät von der Anschlussstation ab

1 Halten Sie das Gerät fest und drücken Sie die Taste RELEASE an der Anschlussstation.

Das Gerät lost sich von der Anschlussstation.

2 Nehmen Sie das Gerät von der Anschlussstation.

Installieren der TMC-Antonne (nur NV-U70T/U50T)

Installieren Sie die TMC-Antonne. So können Sie Verkehrsinformationen über RDS-TMC (Traffic Message Channel) empfangen.

1 Verbinden Sie das TMC-Antennenkabel mit der TMC-Antennenbuchse an der linken Seite der Anschlussstation.

2 Bringen Sie den Saugnapf am Ende der Antenne und den zweiten Saugnapf so an der Windschutzscheibe an, dass das Antennenkabel 2 gerade Linien bildet.

Vorderseite:

Rückseite:

Naheresfindesieaufden angegebenenSeiten.

1 Taste VOICE/POSITION

Während der Routenführung:

Abrufen der nachsten

Sprachfuhrungsansage.

Im Modus zum Verschieben des

Kartenausschnits:

Anzeigen der aktuellen Fahrzeugposition.

2 Lautsprecher

Gibt die Sprachführung und Warnhinweise aus.

3 Display/Touchscreen

4 Taste I/O (Ein/Bereitschaft) 12

Ein-bzw. Ausschalten des Geräts.

5 Anzeige CHG (Laden des Akkus)

Leuchtet während des Ladevorgangs rot.

6 USB-Buchse 18

Hier können Sie über ein USB-Kabel einen Computer anschließen.

7 Sensor für automatischen Dimmer

Naheres zum automatischen Dimmer finden Sie im mitgelieferten Handbuch im PDF-Format.

Buchse DC IN 5V

Hier konnen Sie das Netzteil anschließen.

9 Schalter POWER 8, 22

Ein- bzw. Ausschalten der Hauptstromversorgung.

10 Buchse für externe GPS-Antenne*

11 Taste RESET 22

12 Anschluss für Anschlussstation

• Nicht mitgeliefert

Einschalten des Geräts

Vergewissern Sie sich zunachst, dass sich der Schalter POWER rechts an der Unterseite des Geräts in der Position ON befindet (Seite 8).

1 Drucken Sie I/

So schalten Sie das Gerät aus

Drücken Sie I/0.

Das Gerät wechselt in den Bereitschaftsmodus und die Leistungsaufnahme wird auf ein Minimum verringgert.

Hinweis

Nehmen Sie das Gerät unbedingt von der Anschlussstation und trennen Sie den Autobatterieadapter von der Zigarettenanzünderbuchse, wenn Sie das Gerät nicht verwenden, damit der Autobatterie kein Strom entzogen wird.

Starten der Navigation

1 Schalten Sie das Gerät ein und berühren Sie die gewündte Sprache.
Ein Warnhinweis wird angezeigt.
2 Lesen Sie den Warnhinweis und berühren Sie „Annehmen".
Das Lernprogramm wird angezeigt.
3 Berühren Sie , um fortzufahren.
Das Hauptmenu wird angezeigt.

Empfangen von GPS-Signalen

Stellen Sie das Fahrzeug nach der

Anfangsinstallation bis zu 20 Minuten an einer sicheren, offenen Stelle (keine hohen Gebäude usw.) ab, damit die GPS-Signale empfangen werden können, bevor Sie das

Navigationssystem in Betriebnehmen. Für eine korrekte Bestimmung der aktuellen

Fahrzeugposition werden die Signale von mindestens 3 GPS-Satelliten besteht.

Der GPS-Status wird im Display angezeigt.

Anzeige für den GPS-Status*

• Leuchtet hellgrun, wenn die Signalstärke für die Navigation ausreichend ist.

Leuchtet dunkelgrün, wenn das Signal zu schwach ist.

Grundfunktionen

Im Folgenden wird beschrieben, wie Sie das Gerät bedieten.

Verwenden Sie zum Bedieren des Geräts den Touchscreen. Berühren Sie die angezeigten Symbole vorsichtig mit dem Finger.

Hinweis

Drucken Sie nicht zu fest auf das Display und tippen Sie nicht mit spitzen Gegenständen wie einem Kugelschreiber usw. auf das Display.

Arbeiten mit dem Menu

Gehen Sie zum Einstellen von Optionen im Menu folgendermaßen vor.

1 Rufen Sie das Hauptmenu auf.

Berühren Sie in der Kartenanzeige die Karte. Berühren Sie in der Menuanzeige , um die Karte aufzurufen, und berühren Sie dann die Karte.

2 Berühren Sie „Einstellungen" und dann die gewünschte Option.

3 Berühren Sie / , um in der Liste zu blättern, und berühren Sie dann die gewünschte Einstellung.

Beispiel: Anzeige für Lautstärkeeinstellung

4 Nehmen Sie die gewünschte Einstellung vor.

Berühren Sie die gewünschte Einstellung und wahlen Sie sie aus oder geben Sie Zeichen ein.

Beim Arbeitsen mit dem Menu:

Um zur vorherigen Anzeige zurückzuschalten, berühren Sie.

Wenn Sie die Menuauswahl wieder aufheben wollen, berühren Sie (die Anzeige mit der aktuellen Fahrzeugposition erscheint).

Hinweis

Welche Optionen und Einstellungen angezeigt werden, hangt von der ausgewählten Menüoption ab.

Arbeiten mit der Tastatur

Die Tastaturanzeige erscheint, wenn Textingegeben werden muss.

Sie konnen alle Zeichen in Großbuchstaben eingeben, da das System sie automatisch konvertiert. Bei Bedarf konnen Sie auch Sonderzeichen eingeben, um z. B. ein gespeichertes Ziel zu benennen.

Mobilefon-Tastaturanzeige

Fortsetzung auf der nachsten Seite

Funktion	Vorgehen
Eingabe eines alphabetischen Zeichens	Berühren Sie die entsprechende Taste (z. B. „ABC“) so oft, bis das gewünschte Zeichen in der Zeile über der Tastatur hervorgehoben wird.
Eingabe einer Ziffer	Berühren Sie „NUM“, um zur numerischen Tastatur zu wechseln, berühren Sie die gewünschte Ziffer und dann „ABC“, um zurückzuschalten.
Eingabe eines Leerzeichens	Berühren Sie „-“
Löschen eines Zeichens	Berühren Sie „+“
Auswahlen einer Wahlmöglichkeit	Berühren Sie ▲/▼, um in der,List zu blättern, und dann zur Bestätigung die gewünschte Wahlmöglichkeit.
Anzeigen der List aller Wahlmöglichkeiten	Berühren Sie „List“

Bei der Tastaturzeige konnen Sie zwischen einer Tastatur, wie sie bei Mobiltelefonen üblich ist, und einer normalen Tastatur mit alphabetischen Zeichen wahren.

Berühren Sie , um zur normalen Tastatur zu wechseln.

Die normale Tastatur Funktioniert wie die Mobiletelefon-Tastatur, mit Ausnahme der folgenden Funktionen:

-Eingabe eines Zeichens: Berühren Sie die Taste für das gewünschte Zeichen.
-Eingabe eines Sonderzeichens: Berühren Sie „SYM“, um zur Sonderzeichentastatur zu wechseln, und „ABC“, um zurückzuschalten.
Berühren Sie , wenn Sie wieder zur Mobiletelefon-Tastatur wechseln wollen.

Routensuche

Nachdem Sie das Ziel festgelegt haben, sicht das System automatisch nach Ruten.

Überprüfen Sie zunachst, ob die GPS-Signale für die Navigation ausreichend stark sind (Seite 12).

Festlegendes Ziels und Starten der Routenführung

Im Folgenden wird erläutert, wie Sie eine Routeuchen und die Routenführung starten.

Als Beispiel wird erlautert, wie Sie das Ziel anhand der Adresse festlegen konnen.

Nahere Erläuterungen zu anderen Mänglichkeiten, das Ziel festzulegen, finden Sie unter „Festlegendes Ziels auf andere Weise" auf Seite 15.

Stellen Sie aus Sicherheitsgründen das Fahrzeug an einer sicheren Stelle ab und geben Sie die Zielinformationen ein, bevor Sie losfahren.

1 Rufen Sie das Hauptmenu auf.
Berühren Sie in der Kartenanzeige die Karte. Berühren Sie in der Menüanzeige , um die Karte aufzurufen, und berühren Sie dann die Karte.
2 Wahlen Sie „Neues Ziel“ „Navigation“.

3 Berühren Sie das Eingabefeld „Land“, um das gewünschte Land auszuwahlen.

Nur Länder, die in den aktuellen Kartendaten enthalten sind, können ausgewählt werden.

4 Wahlen Sie „Adresse“.

5 Geben Sie die Adresse ein.

Erläuterungen zum Eingeben von Zeichen finden Sie unter „Arbeiten mit der Tastatur" auf Seite 13.

Berühren Sie das jeweilige Eingabefeld, um die entsprechenden Daten einzugeben.

"Ort oder PLZ"

Geben Sie den Ort oder die Postleitzahl ein.

,StrBe"/,"

Geben Sie den Straβennamen und die Hausnummer (sofern besteht) ein.

Wenn keine Hausnummer zur Verfugung steht, ist das Feld „-deaktiviert.

"Querstraße"

Geben Sie den Namen der Querstraße ein, wenn Sie diese als Zielpunkt verwenden wollen.

6 Wahlen Sie „Navigation starten".

Die Anzeige zur Auswahl von Routenoptionen erscheint.

Naheres zum Auswahlen von Routenoptionen\ finden Sie im mitgelieferten Handbuch im PDF-Format.

7 Wahlen Sie erneut „Navigation starten".

Die Kartenanzeige erscheint, die Route wird berechnet und die Routenführung beginnnt.

Festlegendes Ziels auf andere Weise

Zum Festlegen des Ziels und zum Sachen der Route stehen Ihnen auch die folgenden Mochglichkeiten zur Verflugung.

Wahlen Sie im Hauptmenu die Optionen in der folgenden Reihenfolge und dann „Navigation starten" (sofern erforderlich) aus.

Nahere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

Umkreissuche

Dient zum Suchen der Route anhand eines Sonderziels wie eines Restaurants, Hotels usw. im Umkreis der aktuellen Fahrzeugposition.

Nach Hause

Dient zum Sachen der Route zu ihrer Heimatanschrift, sofern diese registriert ist. „Neues Ziel“ „Nach Hause“

Sonderziel

Dient zum Suchen der Route anhand eines Sonderziels wie eines Restaurants, Hotels usw. durch Auswahl der Kategorie(n) und des gewünschten Ziels aus der entsprechenden Liste.

Wahlen Sie „Neues Ziel“ „Navigation“ „Sonderziel“ und legen Sie dann mit den folgenden Optionen den Suchbereich fest.

"---in der Nähe"

Gesucht wird im angegebenen Umkreis um den Kartenmittelpunkt.

--im ganzen Land

Gesucht wird im angegebenen Land.

--in einem Ort

Gesucht wird im angegebenen Ort.

Aus Karte wahlen

Dient zum Suchen der Route zu einem Ziel, das direkt in der Kartenanzeige ausgewähl wird.

,Neues Ziel 一 ^ ,Navigation 一 ^ ,Aus Karte wahlen

Letzte Ziele

Dient zum Suchen der Route zu einem der Ziele, nach denen zuletzt gesucht wurde.

,Neues Ziel" ,Navigation" ,Letzte Ziele

Favorite

Dient zum Suchen der Route zu einem gespeicherten Zielpunkt.

,Neues Ziel" ,Navigation" ,Favoriten

Anzeigen für die Routenführung

Sobald eine Route berechnet wurde, beginnnt die visuelle und akustische Routenführung.

Informationen zum Kartenwerkzeugmenu

Ein-/Ausblenden des Werkzeugmenus.
Wechseln der Ausrichtung (Norden offen/Fahrrichtung offen) der 2D-Karte.
3 Wechseln in den Modus zum Verschieben des Kartenausschnits.
Anzeigen von TMC-Informationen.*
Anzeigen detaillierer GPS-Informationen.
6 Anzeige für den Akkuladezustand.

• Nur NV-U70T/U50T.

Leuchtet hellorange, wenn Signale empfangen werden.

Leuchtet dunkelorange, wenn keine Signale empfangen werden.

2D-Kartenanzeige

Fahrt geradeaus

Annaherung an Kreuzung

Annaherung an Kreuzung (unmittelbar vorher)

Nächste Anweisung direkt nach der Kreuzung

A Aktuelle Position
Entfernung zur nachsten Abzweigung
Nächste Richtung
Aktueller Straβenname
E Nächster Straβenname
F Geschätzte Ankunftszeit/Enternung zum Ziel
Anweisung zur nachsten Abzweigung
Balkenanzeige für Entfernung zur nachsten Abzweigung
Nächste Anweisung nach Kreuzung

3D-Kartenanzeige

Die 3D-Kartenanzeige können Sie im Einstellmenu auswahlen (Seite 17).

Routenanzeige

Sie können die gesamte Route bis zum Ziel anzeigen.

Wahlen Sie dazu im Hauptmenu die Option „Route“ „Route anzeigen".

Modus zum Verschieben des Kartenausschnits

Sie konnen von der Kartenanzeige in den Modus zum Verschieben des Kartenausschnits wechseln, indem Sie berühren. Dies ist auch während der Routenführung möglich. Im Modus zum Verschieben des Kartenausschnits wird das Fadenkreuz auf der Karte angezeigt und Sie konnen den Kartenausschnitt durch Ziehen verschiben.

Berühren Sie - / + ,um den Kartenmaßstab einzustellen.

Stellen Sie den Mittelpunkt des Fadenkreuzes auf den gewünschten Punkt und berühren Sie, damit das Menu für den Modus zum Verschieben des Kartenausschnitts angezeigt wird. In thisem Menu können Sie den Punkt als Ziel usw. festlegen.

Berühren Sie , um zur Anzeige mit der aktuellen Fahrzeugposition zurückzuschalten.

Systemeinstellungen

Verschiedene System- und Speichereinstellungen sind konfigurierbar.
Wahlen Sie im Hauptmenu die Option „Einstellungen" und dann diearten erlauterten Optionen, um Einstellungen vorzunehmen.
Nahere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

Lautstärke

Hier stellen Sie die Lautstärke für die Sprachführung ein.

Hinweis

Wenn das Gerät über den eingebauten Akku mit Strom versorgt wird, stehen 70% der maximalen Lautstärke zur Verfügung, auch wenn die Lautstärke hoher eingestellt wird (80% usw.). Wenn das Gerät über den Autobatterieadapter oder das Netzeil mit Strom versorgt wird, gilt diese Einschränkung nicht.

Karte wahlen

Hier können Sie im Gerät gespeicherte Karten auswahlen.

Karteninformation

Hiermit konnen Sie die Informationsleiste (unter in der Kartenanzeige), Symbole fur Sonderziele und Straßennamen auf der Karte ein- bzw. ausblenden.

Routeninformation

Hiermit können Sie die geschätzte Ankunftszeit und die Entfernung zum Endziel auf der Karte ein- bzw. ausblenden.

Richtungsinformation

Hiermit konnen Sie Richtungsinformationen zu Autobahnabfahrten*1 auf der Karte ein- bzw. ausblenden.

Lichtsensor

Hiermit konnen Sie die Sensorempfindlichkeit für den automatischen Dimmer einstellen.

Darstellung

Hiermit können Sie die Helligkeit und die Kartenfarbe einstehen.

Touchscreen Kalibrierung

Hiermit können Sie den Kontaktpunkt auf dem Touchscreen kalibrieren.

Automodus

Hier konnen Sie die Standardkartenanzeige (2D oder 3D), den automatischen Wechsel des Kartenmaßstabs je nach Fahrgeschwindigkeit (für 2D- und 3D-Anzeige getrennt konfigurierbar) und die Standardkartenausrichtung für die 2D-Kartenzeige (Norden oben oder Fahrtrichtigung oben) festlegen.

Routingoptionen

Hier können Sie die bevorzugte Routensuchoption (kürzeste Zeit bzw. kürzeste Entfernung) einstellen und festlegen, ob Autobahnen, Fahren und Mautstraße bei der Routensuche verwendet bzw. vermieden werden sollen.

Routenplanung

Hier legen Sie fest, ob automatisch mit dem nachsten Ziel fortgefahren wird, sobald das vorherige Ziel erreicht wurde.

Zeitzone

Hier können Sie die Zeitzone der aktuellen Region auswahlen und zwischen Sommerzeit und Winterzeit wechseln.

Die aktuelle Uhrzeit wird automatisch über GPS eingestellt, aber die geschätzte Ankunftszeit wird nur richtig angezeigt, wenn die Zeitzone eingestellt ist.

Format

Hier konnen Sie das 12- bzw. 24-Stunden-Format für die Uhrzeitanzeige und die Maßeinheit für Enternungssangaben (Kilometer oder Meilen) auswahlen.

Sprache wahlen

Hier konnen Sie die gewünschte Sprache für die Bildschirmanzeigen und die Sprachführung auswahlen.

Heimatadresse

Hier können Sie ihre Heimatanschrift registrierten.

Radio-Stummschaltung*2

Hier konnen Sie den Radioton dampfen.

Demo-Modus

Hier starten Sie die Demo.

Produkt-Information

Hier können Sie Informationen zum Gerät wie Modellbezeichnung, Version usw. und Lernprogramme anziegen.

1 Wird nur angezeigt, wenn die Kartendaten solche Informationen enthalten.
2 Nur wenn der gesondert erhältliche Autoeinbausatz X4-49FM mit der Buchse zur Radio-Stummschaltung der Autostereoanlage verbunden ist.

Hinweis

Aufgrund von Kartendaten ausgegebene Warnhinweise sind aufgrund von Straβenbauarbeiten usw. möglicherweise nicht immer korrekt. Die Verkehrssituation und die Verkehrsgregeln haben in jedem Fall Vorrang vor den Informationen, die Ihn den das Navigationssystem bietet.

Arbeiten mit der mitgelieferten Software

Im Folgenden werden die wichtigsten Funktionen der mitgelieferten Software erlautert. Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

Systemvoraussetzungen

• Betriebssystem: Windows 98SE/2000/ME/XP
  CD-ROM-/DVD-ROM-Laufwerk
• USB-Anschluss
  CPU mit mindestens 150MHz (empfohlen)

Anschlieben an einen Computer

1 Schlieben Sie das Gerät über das Netzteil und das Netzkabel an eine Netzsteckdose an.
2 SchlieBen Sie das Gerät über das USB-Kabel an den Computer an.

Schlieben Sie den kleinen Stecker des USB-Kabels an die USB-Buchse am Gerät und den großen Stecker an einen USB-Anschluss am Computer an.

Hinweise zur Datenübertragung

Während der Übertragung dürfen Sie folgende Schritte nicht ausführten:

• Lösen des USB-Kabels oder des Netzeils
  -Ausschalten oder Zurücksetzen des Hauptgerats oder Wechseln in den Bereitschaftsmodus
• Herunterfahren oder Neustarten des Computers oder Wechseln in den Bereitschaftsmodus am Computer

Wenn Sie eine laufende Datenübertragung abbrechen möchten, klien Sie auf die Abbruchschaftfläche am Computerbildschirm.

Funktionen der Software

PC-Verbindungs-Software installieren

Sie können PC-Anschlussoftware (ActiveSync) installieren.

Karte sichern/wiederherstellen (nur NV-U50T/U50)

Die im Gerät vorinstallierten Kartendaten konnen auf dem Computer gesichert werden. Wenn die Daten dann z. B. versehentlich vom GerätGIScht werden, lassen sie sich anhand der Sicherungskopien wiederherstellen.

Kartenassistent

Mithilfe der mitgelieferten sowie gesondert erhaltlicher DVD-ROMs konnen Sie das Gerät mit zusätzlichen Kartendaten ausstatten. Beim Hinzufügen von Daten müssen Sie unter Umständen nicht mehr besoinigte Daten loschen, um Speicherplatz freiizugeben.

Sprachenassistent

Mithilfe der mitgelieferten CD-ROM/DVDROM konnen Sie das Gerät mit zusätzlichen Sprachen für die Bildschirmanzeigen und die Sprachführung ausstatten. Nicht mehrBNotigte Sprachen konnen gelöscht werden.

Handbuch lessen

Sie können das Handbuch im PDF-Format anzeigen.

Support

Auf die Support-Website für Sony-Navigation kann problemlos zugegriffen werden. Auf dieser Site finden Sie technischen Support, wie z. B. Software- und Firmware-Updates,*häufig gestellte Fragen usw.

Anwendung neu installieren

Falls die im Gerät vorinstallierte Navigationssoftware z. B. versehentlich gelöscht wird, kann sie mithilfe der mitgelieferten CD-ROM/DVD-ROM neu installiert werden.

Weitere Informationen

Sicherheitsmaßnahmen

Wenn das Fahrzeug längere Zeit in direktem Sonnenlicht gesparkt war, lessen Sie das Gerät etwas abkühlen, bevor Sie es einschalten.

Feuchtigkeitskondensation

Bei Regen oder bei sehr hoher Luftfeuchtigkeit kann sich im Display des Geräts Feuchtigkeit niederschlagen. In thisem Fall faktioniert das Gerät nicht mehr richtig. Stellen Sie den Schalter POWER rechts an der Unterseite des Geräts in die Position OFF und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist.

Hinweis zum LCD-Bildschirm

Auf dem Monitor konnen unbewegliche blaue, rote oder grüne Punkte erscheinen. Solche so genommen „Lichtpunkte“ konnen bei allen LCD-Bildschirmen auftreten. Der LCD-Bildschirm wird in einer Hochprüzisionstechnologie hergestellt, so dass über 99,99 % der Segmente korrekt Funktionieren. Ein kleiner Prozentsatz der Segmente (in der Regel 0,01 %) leuchtet unter Umständen jedoch nicht ordnungsgemäß. Diese Ausfälle beeinträchtigen die Bildqualität allerdings nicht.

Wartung

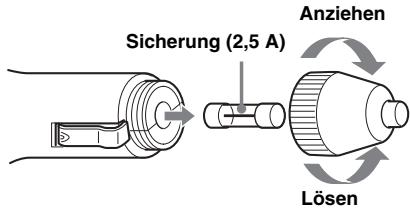

Austauschen der Sicherung

Wenn Sie die Sicherung im Autobatterieadapter austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung bereits durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an ihren Sony-Handler.

Achtung

Verwenden Sie unter keinen Umständen eine Sicherung mit einem hohenen Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Gerät gefleiert wurde. Andernfalls kann es zu Schäden am Gerät kommt.

Hinweise zur Entsorgung des Geräts

Bauen Sie den eingebauten Lithium-Ionen-Akku aus, wenn Sie das Gerät entsorgen wollen, und geben Sie den Akku an einer entsprechenden Sammelstelle ab.

Wie Sie den Akku ausbauen konnen, ist unter erlautert.

Hinweis

Zerlegen Sie das Gerät nur, wenn Sie es entsorgen wollen.

1 Stellen Sie den Schalter POWER in die Position OFF, um die Hauptstromversorgung auszuschalten.
2 Nehmen Sie die Buchsenabdeckung ab (Seite 11).
3 Losen Sie mit einem Schraubenzieher die 2 Schrauben an der Unterseite des Geräts.

4 Schieben Sie die wichtere Abdeckung in Pfeilrichtung und klappen Sie sie dann auf.

5 Nehmen Sie den Akku Heraus.

6 Wickeln Sie Klebeband um den Anschlusskontakt, um diesen elektrisch zu isolieren.

Hinweise zum Lithium-lonen-Akku

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.
• Halten Sie den Akku nicht mit einer Metallpinzette. Dies können zu einem Kurzschluss führen.

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren!

Auf keinen Fall darauf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Entsorgungshinweis:itte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dan, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdufer der Batterien nicht mehr einwandfrei Funktioniert.

Um sicherzugehen, kleben Sie die Batteriepole z. B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Technische Daten

Hauptgerät

Betriebstemperatur: 5 - 45^

Betriebsspannung: 5 V Gleichstrom

(über mitgeliefertes Netzteil)

Verbindungsanschlüsse:

Anschluss für Anschlussstation

Buchse DC IN 5V

USB-Buchse

Buchse fur externe GPS-Antenne

Lautsprecher: 2-Wege-Lautsprecher

Stromaufnahme: ca. 0,5 A

Abmessungen: ca. 104,7× 87,5× 42,9mm

(B× H× T)

Gewicht: ca. 310g

Display

System: Transmissives LCD-Display

Anzeigesteuerung: a-Si-TFT-Aktivmatrixystem

Abmessungen: 3,5 Zoll (4:3)

70,1× 52,6,87,6mm (h× v,D)

Segment: 230.400 (960 × 240) Punkte

Anschlussstation

Betriebstemperatur: 5 - 45^

Betriebsspannung: 5,2 V Gleichstrom

(über mitgelieferten 12-V-Autobatterieadapter

(negativeErdung))

Verbindungsanschlüsse:

Anschluss fur Gerät

Buchse DC IN 5.2V

TMC-Antennenbuchse (nur NV-U70T/U50T)

Empfangsfrequenzbereich:87,5-108,0MHz

(nur NV-U70T/U50T)

Sonderzubehör

Externe GPS-Antenne: VCA-41

TMC-Autoanschlussatz: NVA-CU3T

Autoanschlussatz: NVA-CU3

Autoeinbausatz:XA-49FM

Paket mit Europakarten: NVD-DU3

(fur NV-U50T/U50)

Änderungen, die dem technischen Fortschrift dieren, bleiben vorbehalten.

• Für den Lötprozeß wird bleifreies Lot verwendet.
  In bestimmten Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.
• Verwendung von wiederaufladbaren Lithiumionen-Akkus.
• Einsatz von Wellpappe als Transportschutz.
• Die Druckfarbe basiert auf Pflanzenöl, frei von leicht flüchtigen organischen Substanzen.
• These Anleitung ist gedruckt auf 100% Recyclingpapier mit Druckfarbe auf Pflanzenölbasis ohne VOC (flüchtige organische Bestandteile).

Störungsbehebung

Anhand der folgenden Checkliste konnen Sie die meisten Probleme, die möglicherweise an Ihr Gemärat auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgeben, überprüfen Sieitte zunachst,ob Sie das Gerät richtig angeschlossen und bedient haben.

Die Funktionssymbole auf dem Display Funktionieren nicht.

Wenn eine Karte angezeigt wird, dauert es eventuell eine Weile, bis Funktionen ausgeführrt werden.

Das Gerätlässt sich nicht einschalten.

Vergewissern Sie sich, dass sich der Schalter POWER rechts an der Unterseite des Geräts in der Position ON befindet.
Laden Sie den eingebauten Akku.
Vergewissern Sie sich, dass das Gerät fest auf der Anschlussstation sitzt (Seite 9).

Der eingebaute Akku lasst sich nicht laden.

Vergewissern Sie sich, dass sich der Schalter POWER rechts an der Unterseite des Geräts in der Position ON befindet.
→Wenn das Netzteil verwendet wird, trennen Sie es von der Netzsteckdose und schlieben Sie es dann wieder an.
Der eingebaute Akku kann bei Temperaturen von 5 - 45^ geladen werden kann. Wenn die Temperatur im Geräteinneren aufgrund von direktem Sonnenlicht usw. steigt, lässt sich der Akku mölicherweise nicht laden. Dies ist keine Fehlfunktion.

Es wird kein GPS-Signal empfangen.

• Aufgrund von Hindernissen kann das System keine GPS-Signale empfangen.

→Stellen Sie das Fahrzeug an einer Stelle ab, an der die Signale deutlich empfangen werden.

• Der GPS-Empfang ist schlecht.

Überprüfen Sie die GPS-Informationen.
→ Bei beheizbaren bzw. Wärme abweisenden Windschutzscheiben wird möglicherweise die externe GPS-Antenne VCA-41 (Sonderzubehör) bestehtigt.

Vor der GPS-Antenne befindet sich ein Hindernis.
→Installieren Sie das Gerät an einer Stelle, an der der Empfang nicht durch die Karosserie usw. blockiert wird. Erläuterungen zum Installieren des Geräts finden Sie unter „Montageposition“ auf Seite 5.
- Wenn sich auf der Windschutzscheibe eine Folie befindet, werden möglicherweise keine Signale empfangen. Verwendten Sie in thisem Fall die externe GPS-Antenne VCA-41 (Sonderzubehör).

Fortsetzung auf der{nachsten Seite

Die auf der Karte angezeigte Position des Autos entspricht nicht der tatsächlichen Position.

Dies ist auf die Fehlerspanne beim GPS-Satellitensignal zurückzuführen. Dadurch kann es zu Abweichungen von einigen hundert Metern von der tatsächlichen Position kommt.

Die Sprachführung ist nicht zu horen.

Die Lautstärke ist zu niedrig.

→Erhöhen Sie die Lautstärke im Einstellmenu (Seite 17).

Wenn das Gerät über den eingebauten Akku mit Strom entsorgt wird, stehen 70% der maximalen Lautstärke zur Verfugung, auch wenn die LautstärkeHigher eingestellt wird (80%) usw.).

Die Anzeige auf dem LCD-Display ist nicht normal.

• Bei hohen Temperaturen verdunkelt sich möglicherweise das LCD-Display und die Anzeige ist nicht mehr deutlich erkennbar. Bei niedrigen Temperaturen konnen auf dem LCD-Display Nachbilder erschieren. Hierbei handelt es sich nicht um Fehlfunktionen. Die Phänomene verschwinden, sobald wieder die normale Betriebstemperatur erreicht ist.
• Das LCD-Display ist dunkel oder die Kartenfarbe hat gewechselt.

Der automatische Dimmer wurde möglicherweise aktiviert, da der Sensor (Seite 11) von einer Hand o. ä. abgedeckt wurde.

Zurücksetzen des Geräts

Wenn die Navigationssoftware abstürzt, setzen Sie das Gerät zurück.

Drücken Sie die Taste RESET mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber.

Wenn das Problem bestehen bleibt, schalten Sie die Hauptstromversorgung aus, indem Sie den Schalter POWER in die Position OFF stellen.

Schalten Sie das Gerät nach etwa 10 Sekunden wieder ein.

Hinweis

Wenn Sie die Hauptstromversorgung aus- und dann wieder einschalten, kann es eine Zeit dauern, bis wieder GPS-Signale empfangen werden.

Technische gegevens 21

Problemen oplossen 21

10 Kontakt für extern GPS-antenn*

11 RESET-knapp 21

5 Ange adressinformationen.

Om informationsöverfürng

Driftstemperatur: 5 - 45^

Paneltyp: a-Si TFT aktiv matrissystem

Storlek: 3,5 tum (4:3)

70,1× 52,6;87,6mm (h× v;d)

Segment: 230 400 (960 × 240) bildpunkter

Faste

Driftstemperatur: 5 - 45^

Fästessats für bil: NVA-CU3

Bilinstallationssats:XA-49FM

© Bundesamt für Eich- und Vermessungswesen

Poland, Slovenia

© EuroGeographics

France

source: Géoroute® IGN France & BD Carto® IGN France

Germany

Die Grundlagendaten wurden mit Genehmigung der zuständigen Behörden entnommen

Great Britain

Topografische Grundlage: © Bundesamt für Landestopographie.

Navigation Homepage

Bitte kreuzen Sie zunachst die genaue Modellbezeichnung in dem dazu vorgesehenen Feld an.

Tragen Sie danach die Seriennummer (SERIAL NO.) in dem reservierten Feld ein. Sie finden diese auf einem Aufkleber, der auf dem Gerätegehause angebracht ist. Nehmen Sie den ausgefüllten Geräte-Pass anschließend unbedingt aus der Bedienungsanleitung hersa, falls Sie diese im Fahrzeug aufbewahren möchten.itte bewahren Sie den Geräte-Pass an einem sicheren Ort auf. Er kann im Falle eines Diebstahls zur Identifikation Ihres Eigentums dieren.

caraudio

Geräte-Pass

SONY®

Dieser Geräte-Pass dient als Eigentumsnachweis für Ihr caraudio-Gerät im Falle eines Diebstahls.

Wir empfehlen, den Geräte-Pass nicht im Fahrzeug aufzubewahren, um Missbrauch zu verhindern.

Modellbezeichnung

□NV-U70T

□NV-U50T

□NV-U50

Seriennummer (SERIAL NO.)
