GEBRUIKSAANWIJZING FRILLESBO 406.002.36 IKEA

Op de laatste pagina van deze handleiding vindt u de volledige lijst van door IKEA erkende servicebedrijven voor aftersales met de bijbehorende nationale telefoonnummers.

IKEA

ENGLISH

Veiligheidsinformatie 33

Veiligheidsvoorschriften 35

Installeren 38

Productbeschrijving 39

Bedieningspaneel 39

Voor het eerste gebruik 40

Dagelijks gebruik 41

Klokfuncties 47

De accessoires gebruiken 48

Extra functies 50

Aanwijzingen en tips 50

Onderhoud en reiniging 53

Probleemoplossing 56

Technische gegevens 57

Energieverbruik 57

Milieubescherming

IKEA GARANTIE

Wijzigingen voorbehouden.

⚠️ Veiligheidsinformatie

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

De veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen, om te voorkomen dat zij gaan spelen met het apparaat.

• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

Algemene veiligheid

- Dit apparaat is uitsluitend bestemd om mee te koken.

- Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.

- Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

- Alleen een erkende installatietechnicus kan dit apparaat installeren en de kabel vervangen.

- WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken.

- Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen.

- Zet de stroomtoevoer uit alvorens onderhoud te plegen.

- WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.

- Gebruik het apparaat niet voordat je het in de ingebouwde constructie installeert.

- Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.
• Haal, vóór pyrolytische reiniging, alle accessoires en overmatige afzettingen/morsingen uit de ovenruimte van het apparaat.

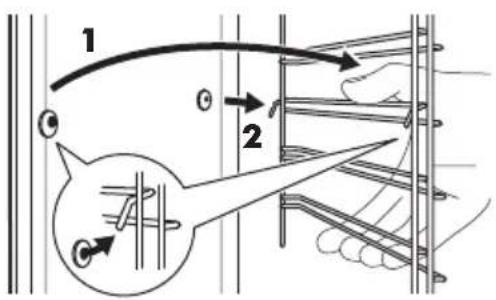

• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.

Veiligheidsvoorschriften

Installeren

WAARSCHUWING! Alleen een erkende installatietechnicus mag dit apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Trek het apparaat nooit aan de handgreep van zijn plaats.
• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Controleer, voordat u het apparaat monteert, of de ovendeur onbelemmerd opengaat.

- Het apparaat is uitgerust met een elektrisch koelsysteem. Het moet worden gebruikt met de elektrische voeding.

Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet voorzien zijn van een isolatieapparaat waarmee u het apparaat met alle polen van het stroomnet kunt loskoppelen. Het isolatieapparaat moet een contactopening hebben van minimaal 3 mm.
• Sluit de deur van het apparaat volledig voordat u de stekker in het stopcontact steekt.

Gebruik

WAARSCHUWING! Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• De specificatie van dit apparaat niet wijzigen.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.
• Laat het apparaat tijdens de werking niet onbeheerd achter.
• Schakel het apparaat na elk gebruik uit.
• Wees voorzichtig met het openen van de deur van het apparaat wanneer het

apparaat in werking is. Er kan hete lucht vrijkomen.

• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Oefen geen druk uit op de open deur.
• Gebruik het apparaat niet als werkblad of als opslagoppervlak.
• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.
• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer je de deur opent.
• Gebruik altijd glas en potten die zijn goedgekeurd voor conserveringsdoeleinden.
• Plaats geen ontvlambare producten of artikelen die bevochtigd zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING! Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen:
• plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van de ovenruimte.
• leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
• plaats geen water direct in het hete apparaat.
• bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken.
• wees voorzichtig bij het verwijderen of bevestigen van accessoires.

- Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

- Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn.

- Gebruik alleen accessoires die bij dit apparaat zijn geleverd of door de fabrikant worden aanbevolen.

- Kook altijd met de deur van het apparaat gesloten.

- Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel, vuur of schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat je onderhoudshandelingen verricht.
• Zorg ervoor dat het apparaat koud is. Het risico bestaat dat de glasplaten breken.

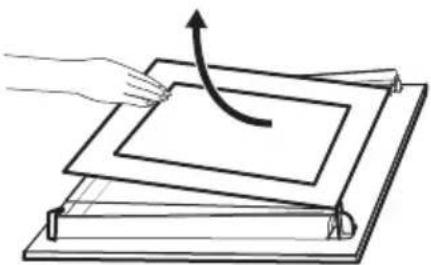

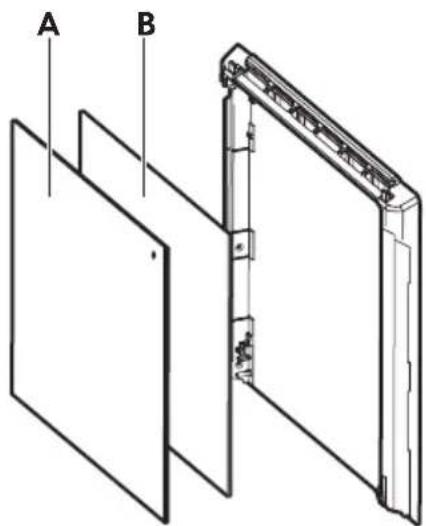

• Vervang de glasplaten van de deur onmiddellijk als ze beschadigd zijn. Neem contact op met de erkende servicedienst.

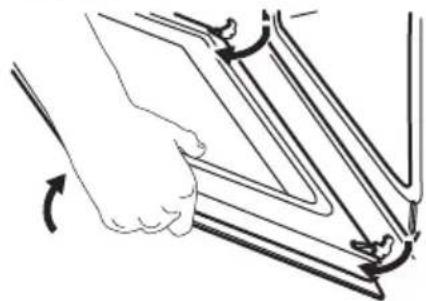

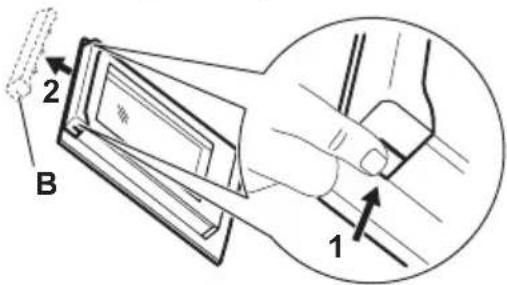

• Wees voorzichtig wanneer u de deur van het apparaat verwijdert. De deur is zwaar!
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Vet en voedsel dat in het apparaat achterblijft, kan brand veroorzaken.
• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

Pyrolytische reiniging

WAARSCHUWING! Risico op letsel/brand/chemische uitstoot (dampen) in pyrolytische modus.

• Tijdens pyrolytische reiniging komen dampen vrij die niet schadelijk zijn voor mensen, met inbegrip van zuigelingen of personen met medische aandoeningen.
• In tegenstelling tot alle mensen kunnen sommige vogels en reptielen zeer gevoelig zijn voor mogelijke dampen die vrijkomen bij het reinigingsproces van alle pyrolytische ovens. Kleine huisdieren kunnen ook zeer gevoelig zijn voor de

plaatselijke temperatuurveranderingen in de nabijheid van alle pyrolytische ovens wanneer het pyrolytische zelfreinigingsprogramma in werking is.

- Voordat u een pyrolytische zelfreinigingsfunctie uitvoert, moet u uit de ovenruimte verwijderen:

• overtollig voedselresten, olie- of vetresten/afzettingen.

• alle verwijderbare voorwerpen (inclusief roosters, zijrails/telescopische geleiders, enz. die bij het product zijn geleverd), met name pannen met antiaanbaklaag, andere pannen, bakplaten, bakgerei, enz.

• Antiaanbaklagen in potten, pannen, bakplaten, bakgerei, enz. kunnen worden beschadigd door de hoge temperatuur van de pyrolytische reiniging van alle pyrolytische ovens. Ook kunnen ze een bron zijn voor schadelijke dampen op laag niveau.

• Lees zorgvuldig alle instructies voor pyrolytische reiniging.
• Houd kinderen uit de buurt van het apparaat als de pyrolytische reiniging in werking is. Het apparaat wordt zeer heet en er komt hete lucht vrij uit de voorste koelopeningen.
• Pyrolytische reiniging en het eerste maximale temperatuurgebruik zijn activiteiten bij hoge temperaturen die dampen van kookresten en bouwmaterialen kunnen afgeven, aangezien dergelijke consumenten het dringende advies krijgen om:

- te zorgen voor goede ventilatie tijdens en na elke pyrolytische reiniging.

- te zorgen voor goede ventilatie tijdens en na het eerste gebruik op de maximale temperatuur.

- ervoor te zorgen dat huisdieren (vooral vogels) zo ver mogelijk van de locatie van het apparaat verwijderd zijn tijdens en na de pyrolytische reiniging en gebruik eerst de bediening bij de maximale temperatuur. Het bewaren ervan in een andere ruimte is de voorkeursoptie tijdens de pyrolytische cyclus en totdat

het apparaat weer is afgekoeld tot aan de kamertemperatuur. Tijdens en na de pyrolytische cyclus (totdat het apparaat is afgekoeld) en de eerste gebruikscyclus bij maximale temperatuur moet er voor goede ventilatie worden gezorgd.

Binnenverlichting

WAARSCHUWING! Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.
• Dit product bevat een lichtbron van energie-efficiëntieklasse G.
• Gebruik alleen lampjes met dezelfde specificaties.

Service

- Neem contact op met de erkende servicedienst voor reparatie van het apparaat.

Installeren

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Assemblage

Raadpleeg de montage-instructies voor de installatie.

- Gebruik alleen originele reserveonderdelen.

Verwijdering

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact op met je plaatselijke overheid voor informatie m.b.t. de correcte afvalverwerking van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
• Verwijder de deur om te voorkomen dat kinderen en huisdieren vast komen te zitten in het apparaat.

• Verpakkingsmateriaal:

Het verpakkingsmateriaal is recyclebaar. Plastic onderdelen zijn gemarkeerd met internationale afkortingen zoals PE, PS, etc. Gooi het verpakkingsmateriaal weg in de daarvoor bestemde containers bij uw plaatselijke afvalverwerkingsfaciliteit.

Elektrische installatie

WAARSCHUWING! De elektrische installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd persoon.

De fabrikant is niet verantwoordelijk indien u deze veiligheidsmaatregelen uit hoofdstuk 'Veiligheidsinformatie' niet opvolgt.

Deze oven wordt geleverd met een netsnoer.

Kabel

Kabeltypes die van toepassing zijn op de installatie of vervanging:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Raadpleeg voor het gedeelte van de kabel het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W)	Sectie van de kabel (mm2)
maximaal 1380 3 x 0.75
maximaal 2300 3 x 1
maximaal 3680 3 x 1.5

De aardedraad (groen/gele draad) moet 2 cm langer zijn dan de bruine fase- en blauwe neutrale draden.

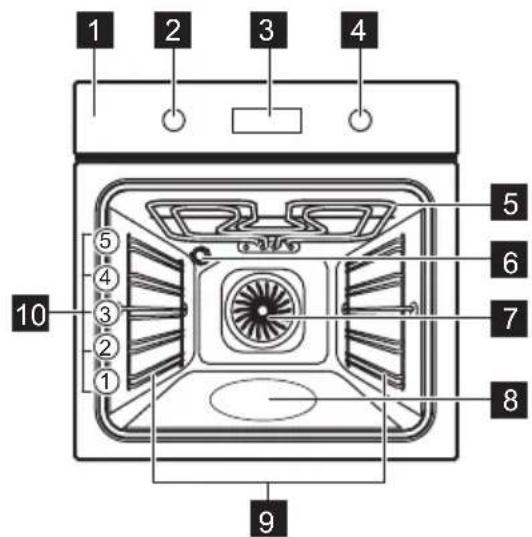

Productbeschrijving

Algemeen overzicht

1 2 3 4 5 6 7 8 9 10 ① ② ③ ④ ⑤ ⑥

1 Bedieningspaneel
2 Knop voor verwarmingsfuncties
3 Display

4 Bedieningsknop
5 Verwarmingselement
6 Lamp
7 Ventilator
8 Uitholling reliëf
9 Inschuifrails, verwijderbaar
10 Inzetniveaus

Accessoires

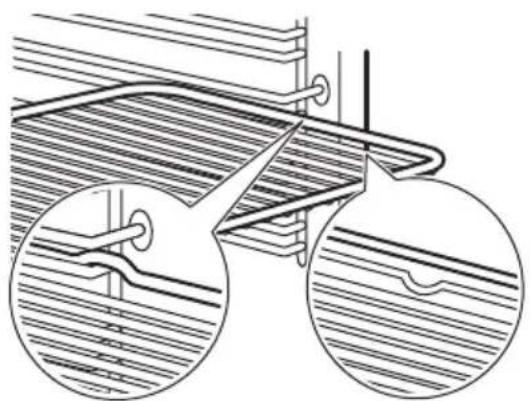

• Bakrooster x 1 Voor kookgerei, bak- en braadvormen.
• Bakplaat x 1 Voor gebak en koekjes.

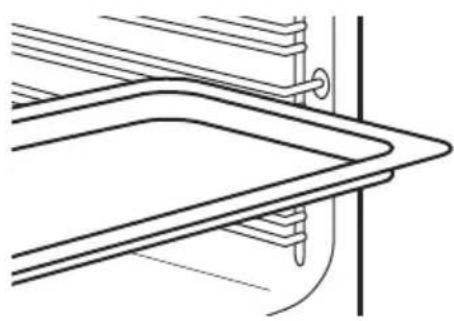

• Grill-/braadpan x 1 Om te bakken en braden of als pan om vet in op te vangen.

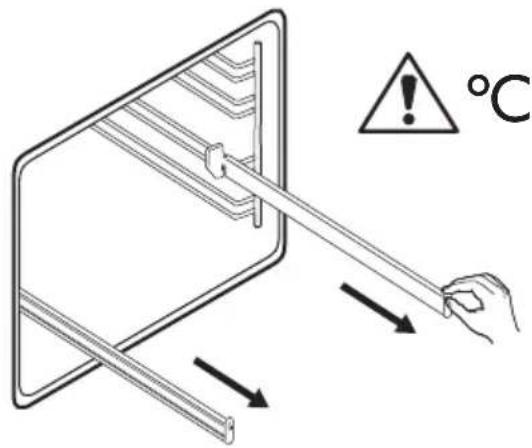

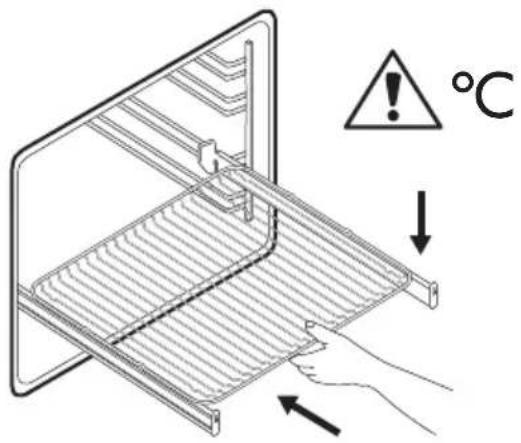

• Telescopische geleiders x 1 set Voor platen en plateaus.

Bedieningspaneel

Het apparaat in- en uitschakelen

Het apparaat inschakelen:

1. Druk op de knoppen. De knoppen komen eruit.
2. Draai aan de knop om de verwarmingsfuncties te selecteren.
3. Draai de regelknop om het in te stellen.

Draai de knop voor de verwarmingsfuncties naar de uit-stand om het apparaat uit te schakelen ^0

Overzicht bedieningspaneel

	Druk op de knop om timer-functies in te stellen.Houd ingedrukt om de functie in te stellen: Snel opwarmen.
	Druk op de knop om het lamp-je van het apparaat in en uit te schakelen.
	Houd ingedrukt om de functie in te stellen: Blokkering.
OK	Druk op om de selectie te be-vestigen.

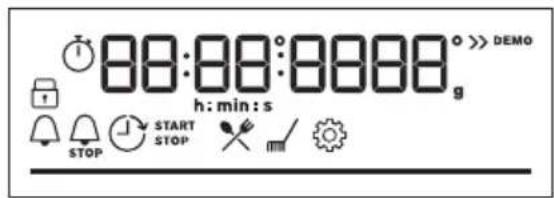

Indicatielampjes op de display

Display met toetsfuncties:

80:00:0000 g h: min : s DEMO STOP START STOP

Het apparaat is vergrendeld.

	Submenu: Kookassistentie.
	Submenu: Reinigen.
	Submenu: Instellingen
	Snel opwarmen is ingeschakeld.
	Stoomkoken is geactiveerd.
	Kookwekker is ingeschakeld.
	Kooktijd is ingeschakeld.
	Tijd uitgestelde start is ingeschakeld.
	Uptimer is ingeschakeld.
	Voortgangsbalk - geeft visueel aan wanneer het apparaat de ingestelde temperatuur bereikt of wanneer de bereidingstijd ten einde is.

Voor het eerste gebruik

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Tijd instellen

Wacht bij eerste aansluiting op de stroom totdat het display het volgende weergeeft: "00:00" of "12:00" (afhankelijk van het model).

1. Draai aan de regelknop om de tijd in te stellen.
2. Druk op .OK

Eerste keer voorverwarmen en reinigen

Warm het lege apparaat voor voordat u het voor de eerste keer gebruikt en voordat het met etenswaren in contact komt. Het

apparaat kan een onaangename geur en rook afgeven. Ventileer de kamer tijdens het voorverwarmen.

1. Haal alle accessoires en verwijderbare inschuifrails uit het apparaat.
2. Stel de functie in Stel de maximumtemperatuur in. Zie Dagelijks gebruik. Laat het apparaat 1 u werken.
3. Stel de functie in Stel de maximumtemperatuur in. Laat het apparaat 15 min werken.
4. Stel de functie in Stel de maximumtemperatuur in. Laat het apparaat 15 min werken.
5. Schakel het apparaat uit en wacht tot het is afgekoeld.
6. Reinig het apparaat en de accessoires uitsluitend met een microvezeldoek,

NEDERLANDS 41

warm water en een mild reinigingsmiddel.

1. Plaats de accessoires en de verwijderbare inschuifrails terug in hun oorspronkelijke positie.

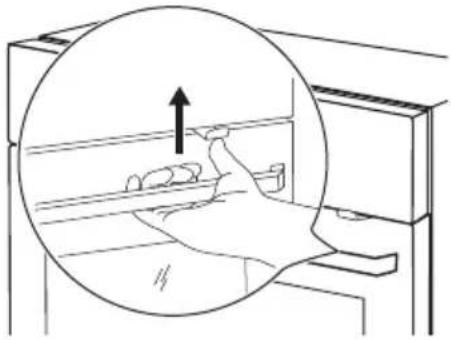

Het kinderslot is geïnstalleerd op de oven. Het zit rechts op de oven onder het bedieningspaneel.

Openen van de ovendeur met het kinderslot:

1. Houd het kinderslot ingedrukt.
2. Trek aan de deurgreep om de deur te openen. Sluit de ovendeur zonder op het kinderslot te drukken.

Het kinderslot verwijderen:

1. Open de deur en verwijder het kinderslot met de bij de oven geleverde torxsleutel.
2. Bevestig de schroef terug nadat u het kinderslot hebt verwijderd.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Verwarmingsfuncties

	HeteluchtVoor het braden van vlees en het bakken van cakes. Stel een lagere temperatuur in dan bij koken met boven + onderwarmte, omdat de ventilator de warmte gelijkmatig verdeelt in de oven.
	Boven + onderwarmteVoor het bakken en roosteren op één ovenniveau.

	SteamBakeOm tijdens de bereiding vocht toe te voegen. Om tijdens het bakken de juiste kleur en knapperigheid te krijgen. Om bij het opwarmen meer sappigheid te geven.
	Bevroren gerechtenOm kant-en-klaar-gerechten (bijv. patat, aardappelpartjes of loempia's) krokant te maken.
	Pizza-functieOm pizza en andere gerechten te bakken die van onderaf meer warm-te nodig hebben.
	OnderwarmteOm een bruine en krokante bodem te maken. Gebruik de eerste rekstand.
	Warmelucht (vochtig)Deze functie is ontworpen om tijdens de bereiding energie te bespa-ren. Bij het gebruik van deze functie kan de temperatuur in het apparaat verschillen van de ingestelde temperatuur. De restwarmte wordt ge-bruikt. Het verwarmingsvermogen kan worden verminderd. Voor meer informatie zie Dagelijks gebruik, Op-merkingen over: Warmelucht (vochtig).
	GrillenOm dunne stukken voedsel te grillen en brood te roosteren.
	CirculatiegrillVoor het braden van grote stukken vlees of gevogelte met bot op één niveau. Voor gratineren en bruinen.

De lamp kan tijdens bepaalde ovenfuncties automatisch uitgaan bij een temperatuur die lager is dan 80°C.

Notities over: Warmelucht (vochtig)

Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten (volgens EU 65/2014 en EU 66/2014). Testen in overeenstemming met: IEC/EN 60350-1.

De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie.

Bij gebruik van deze functie gaat de verlichting na 30 seconden automatisch uit.

Raadpleeg voor de bereidingsinstructies Aanwijzingen en tips, Warmelucht (vochtig).

Instellen: Verwarmingsfuncties

1. Draai aan de knop van de verwarmingsfuncties om een verwarmingsfunctie te selecteren.
2. Draai aan de regelknop om de temperatuur in te stellen.

» Snel opwarmen - houd ingedrukt om de verwarmingstijd te verkorten. Het is alleen beschikbaar voor een aantal verwarmingsfuncties. De ventilator kan automatisch worden ingeschakeld.

Instelling: SteamBakeKoken met stoom:

1. Zorg ervoor dat het apparaat koud is.
2. Vul de uitsparing van de holte met maximaal 250 ml kraanwater. Vul de uitsparing in de ovenruimte niet bij tijdens de bereiding of als het apparaat heet is.
3. Draai aan de knop van de verwarmingsfuncties om een verwarmingsfunctie te selecteren.
4. Draai aan de regelknop om de temperatuur in te stellen.
5. Verwarm de lege oven 10 min voor om vochtigheid te creëren.
6. Plaats het voedsel in het apparaat.
7. Wanneer het bereiden klaar is, draait u aan de knop voor de verwarmingsfuncties naar de uit-stand om de oven uit te schakelen.
8. Als het apparaat koud is, verwijdert u het resterende water uit de uitsparing met een zachte doek.

WAARSCHUWING! Open de deur voorzichtig. Vrijgekomen vocht kan brandwonden veroorzaken.

Invoeren: Menu

Open het menu om toegang te krijgen tot de kookassistentiegerechten en -instellingen.

1. Draai aan de knop voor de verwarmingsfuncties om

Op het display verschijnt ✗,

NEDERLANDS 43

1. Draai aan de bedieningsknop en selecteer het pictogram om het submenu te openen. Druk op OK

Kookassistentie submenu bestaat uit programma's die zijn ontworpen voor speciale gerechten. Programma's beginnen met een geschikte instelling. U kunt de tijd en de temperatuur tijdens het koken aanpassen.

1. Draai aan de knop voor de verwarmingsfuncties
2. Draai aan de bedieningsknop om te selecteren. En druk op. OK
3. Draai aan de regelknop om een gerecht te selecteren (P1 - P...). Druk op OK

4. Draai aan de regelknop om het gewicht aan te passen. Optie is beschikbaar voor geselecteerde gerechten. Druk op OK

5. Plaats het voedsel in het apparaat. Druk op OK

6. Als de functie is afgelopen, controleert u of het voedsel klaar is. Verleng de bereidingstijd indien nodig.

Submenu: Kookassistentie

Legenda
	Gewichtsaanpassing beschikbaar.
	Vul de uitsparing van de ovenruimte met water om stoom te gebruiken.
	Verwarm het apparaat voor voordat je begint met koken.
	Lagerniveau. Zie Productbeschrijving.

Het display toont P en een nummer van het gerecht dat u in de tabel kunt controleren.

	Gerecht	Gewicht Schapniveau/accessoire
P1 Biefstuk, rauw		1 - 1.5 kg; 4 - 5 cm dikke stuk-ken	2 ; bakplaatBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
P2	Biefstuk: medi-um
P3 Biefstuk, gaar
P4	Biefstuk, medi-um	180 - 220 g per stuk; 3 cm dik-ke plakken	3 ; braadschaal opbakroosterBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
P5	Rundvlees ge-roosterd/ gestoofd (prime rib, bovenste ron-de, dikke flank)	1.5 - 2 kg	2 ; braadschaal opbakroosterBak het vlees een paar minuten in een hete pan. Vloeistof toevoegen. Plaats in het apparaat.
	Gerecht Gewicht Schapniveau		/accessoire
P6	Biefstuk, rauw (op lage temperatuur garen)	1 - 1.5 kg; 4 - 5 cm dikke stukken	2 ; bakplaatBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
P7	Biefstuk, medium (op lage temperatuur garen)
P8	Biefstuk, gaar (op lage temperatuur garen)
P9	Rundvleesfilet, gaar (lage temperatuur garen)	0.5 - 1.5 kg; 5 - 6 cm dikke stukken	2 ; bakplaatBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
P10	Filet, gemiddeld (lage temperatuur garen)
P11	Rundvleesfilet, gaar (lage temperatuur garen)
P12	Geroosterd kalfsvlees (bijv. schouder)	0.8 - 1.5 kg; 4 cm dikke stukken	2 ; braadschaal op bakroosterBak het vlees een paar minuten in een hete pan. Vloeistof toevoegen. Plaats in het apparaat. Geroosterd bedekt.
P13	Geroosterde varkenshals of schouder	1.5 - 2 kg	2 ; braadschaal op bakroosterVoeg 200 ml vloeistof toe aan de braadslede.
P14	Aangetrokken varkensvlees (lage temperatuur garen)	1.5 - 2 kg	2 ; bakplaatDraai het vlees na halverwege de bereidings- tijd, om een gelijkmatige bruining te krijgen.
P15	Varkenslende, vers	1 - 1.5 kg; 5 - 6 cm dikke stukken	2 braadschaal op bakroosterBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
P16	Reserveribben varkensvlees	2 - 3 kg; gebruik rauwe, 2 - 3 cm dunne spare ribs	3 ; diepe panVoeg vloeistof toe om de bodem van een schaal te bedekken. Draai halverwege de be-reidingstijd het vlees om.
P17	Lambeen met botten	1.5 - 2 kg; 7 - 9 cm dikke stuk-ken	- 2 ; braadschaal opbakplaatVloeistof toevoegen. Draai halverwege de be-reidingstijd het vlees om.
P18	Hele kip 1 - 1.5 kg;	vers	- 2 ; 200 ml; stoofschotelbakroos-terDraai de kip halverwege de bereidingstijd om voor een gelijkmatige bruining.
P19	Halve kip 0.5 - 0.8 kg		- 3 ;bakplaat
P20	Kippenborststuk	180 - 200 g per stuk	'' stoofschotel opbakroosterBak het vlees een paar minuten in een hete pan.
P21	Kippenpoten, vers	-	- 3 ;bakplaatAls u eerst kippenpoten hebt gemarineerd, stel dan een lagere temperatuur in en kook ze langer.
P22	Hele eend 2 - 3 kg		- 2 ; braadschaal opbakroosterLeg het vlees op de braadschaal. Draai halver-wege de bereidingstijd de eend om.
P23	Gans, heel 4 - 5 kg		- 2 ;diepe panLeg het vlees op een diepe bakplaat. Draai halverwege de bereidingstijd de gans om.
P24	Vleesbrood 1 kg		- 2 ;bakrooster
P25	Hele vis, gegrild	5 - 1 kg per vis	- 2 ;bakplaatVul de vis met boter, kruiden en specerijen.
P26	Visfilet -		'' stoofschotel opbakrooster
P27	Cheesecake -		- 2 ;28 cm springvorm van opbak-rooster
P28	Appelcake -		'' 2 ; 100-150 ml;bakplaat
P29	Appeltaart	-	- 2 ; taartvorm opbakrooster
P30	Appeltaart	-	'' 2 ; 100-150 ml; 22 cm taart-vorm opbakrooster
P31	Brownies	2 kg van deeg	- 3 ;diepe pan
	Gerecht Gewicht Schapniveau/accessoire
P32	Muffins -		11 2; 10 ml; 150 ml; muffinbakplaat op bakrooster
P33	Broodcake -		1 2; broodvorm op bakrooster
P34	Gebakken aard-appelen	1 kg	1 2; bakplaatLeg de gesneden aardappelen met huid op de bakplaat.
P35	Aardappelpartjes	1 kg	1 3; bakplaat bedekt met bakpapier Snijd aardappelen in stukken.
P36	Gegrilde ge-mengde groen-ten	1 - 1.5 kg	1 3; bakplaat bedekt met bakpapier Snijd de groenten in stukken.
P37	Aardappelkroke-tjes, bevroren	0.5 kg	1 3; bakplaat
P38	Patat, bevroren 0.75 kg		1 3; bakplaat
P39	Vlees-/groentela-sagne met droge pastabladen	1 - 1.5 kg	1 2; stoofschotel op bakrooster
P40	Aardappelgratin (ruwe aardappe-len)	1 - 1.5 kg	1 1; stoofschotel op bakroosterDraai het gerecht na de helft van de berei-dingstijd.
P41	Verse pizza, dun	-	1 2; 10 ml; bakplaat bedekt met bakpapier
P42	Verse pizza, dik	-	1 2; bakplaat bedekt met bakpapier
P43	Quiche -		1 2; bakblik op bakrooster
P44	Baguette / cia-batta / witbrood	0.8 kg	1 2; 15 ml; bakplaat bedekt met bakpapierMeer tijd nodig voor witbrood.
P45	Volkoren / rog-ge / bruin brood	1 kg	1 2; 15 ml; bakplaat bedekt met bakpapier/broodpan op bakrooster

Wijzigen: Instellingen

1. Draai aan de knop voor de verwarmingsfuncties

2. Draai aan de bedieningsknop om te selecteren En druk op . OK

3. Draai aan de controleknop om de instelling te selecteren. Druk op OK

4. Draai aan de regelknop om de waarde aan te passen. Druk op OK

5. Draai de knop voor de verwarmingsfuncties naar de uit-stand om Menu af te sluiten.

Submenu: Instellingen

	Instellingen Waarde
01 Dagtijd Wijzigen
02	Helderheid display	1 - 5
03	Toetstonen 1 - Piep	2 - Klik, 3 - Geluiduit
04 Geluidsvolume 1 - 4

	Instellingen Waarde
05	Uptimer Aan/uit
06	Binnenverlichting Aan/uit
07	Snel opwarmen Aan/uit
08	Reinigingsherinnering	Aan/uit
09	Demofunctie -
10	Softwareversie Controlleren
11	Terug naar fabrieksinstellingen	Ja / Nee

Klokfuncties

Omschrijving timerfuncties

Kook-wekker	Om een afteltijd in te stellen. Wanneer de tijd is verstreken, klinkt er een geluidssignaal. Deze functie heeft geen invloed op de werking van het apparaat en kan op elk moment worden ingesteld.
Kooktijd	Om de bereidingsduur in te stellen. Wanneer de timer stopt, klinkt het signaal en stopt de verwarmingsfunctie automatisch.
Tijd uit-gestelde start	Om het begin en/of het einde van het koken uit te stellen.
Uptimer	Om aan te geven hoe lang het apparaat in werking is. Maxi-mum is 23 u 59 min. Deze functie heeft geen invloed op de werking van het apparaat en kan op elk moment worden ingesteld.

Instellen: Kookwekker

1. Druk op ⏻ Op het display verschijnt: 0:00 en ♗.
2. Draai de regelknop om het Kookwekker in te stellen.
3. Druk op . De timer begint onmiddellijk af te tellen.

Instellen: Kooktijo

1. Draai aan de knoppen om de verwarmingsfunctie te selecteren en de temperatuur in te stellen.
2. Druk op ☑ totdat op het display verschijnt: 0:00 en STOP.
3. Draai de regelknop om het Kooktijd in te stellen.
4. Druk op . De timer begint onmiddellijk af te tellen.
5. Wanneer de tijd is verstreken, drukt u op OK en draait u de knop voor de verwarmingsfuncties naar de uit-stand.

Instellen: Tijd uitgestelde start

1. Draai aan de knoppen om de verwarmingsfunctie te selecteren en de temperatuur in te stellen.
2. Druk op totdat op het display verschijnt: en . START
3. Draai aan de knop om de starttijd in te stellen.
4. Druk op .OK
   Op het display verschijnt: --:-- STOP
5. Draai de regelknop om het in te stellen.
6. Druk op .OK De timer begint af te tellen op een ingestelde starttijd.
7. Wanneer de tijd is verstreken, drukt u op OK en draait u de knop voor de verwarmingsfuncties naar de uit-stand.

Instellen: Uptimer

1. Draai aan de knop voor de verwarmingsfuncties om te openen Menu.

2. Draai aan de bedieningsknop om Uptimer te selecteren. Zie Dagel gebruik, Menu: Instellingen.

3. Druk op .OK
4. Draai de bedieningsknop om de Uptimer in en uit te schakelen.
5. Druk op .OK

Instellen: Dagtijd

1. Draai aan de knop voor de verwarmingsfuncties om te openen Menu.
2. Draai aan de bedieningsknop om / Bagtijd te selecteren. Zie Dagelijks gebruik, Menu: Instellingen.
3. Draai de regelknop om de klok in te stellen.
4. Druk op .OK

De accessoires gebruiken

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. De inkepingen zijn ook anti-kantelmechanismen. De rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt.

Bakrooster

Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes omlaag staan. Zorg ervoor dat het rooster de achterkant van de binnenkant van de oven raakt.

Bakplaat / Diepe schaal

NEDERLANDS 49

Schuif de plaat tussen de geleidestangen van de inschuifrail. Plaats de bakplaat met de helling naar de achterkant van de binnenkant van de oven.

Gebruik van: Telescopische geleiders

Bewaar de installatie-instructies voor de telescopische geleiders voor toekomstig gebruik.

Met de telescopische geleiders kunt u de roosters en bakplaten eenvoudig plaatsen en verwijderen.

Let op! Reinig de telescopische geleiders niet in de vaatwasser. Smeer de telescopische geleiders niet.

1. Trek de rechter en linker telescopische geleiders naar buiten.

°C

1. Plaats het rooster op de telescopische geleiders en duw ze voorzichtig in de oven. Zorg dat u de telescopische geleiders helemaal in de oven schuift voordat u de ovendeur sluit.

°C

Extra functies

Blokkering 🔒

Deze functie voorkomt dat de functie van het apparaat per ongeluk wordt gewijzigd.

Wanneer het apparaat wordt geactiveerd terwijl het in gebruik is, vergrendelt het het bedieningspaneel, zodat de huidige kookinstellingen ononderbroken blijven.

Als het apparaat wordt ingeschakeld terwijl het uit staat, blijft het bedieningspaneel vergrendeld, zodat het apparaat niet onbedoeld wordt ingeschakeld.

- houd ingedrukt om de functie in te schakelen.

een geluidssignaal. 📁knippert 3 keer wanneer de vergrendeling wordt ingeschakeld.

- houd ingedrukt om de functie uit te schakelen.

Automatische uitschakeling

Als de verwarmingsfunctie actief is en er geen instellingen worden gewijzigd, wordt het apparaat om veiligheidsredenen na een bepaalde periode automatisch uitgeschakeld.

	(°C) (u)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - maximaal 3

Als je van plan bent een verwarmingsfunctie te gebruiken voor een duur die langer is dan de automatische uitschakeltijd, stel dan de kooktijd in. Zie Klokfuncties.

De automatische uitschakeling werkt niet met de functies: Binnenverlichting, Tijd uitgestelde start.

Koelventilator

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Als je het apparaat uitschakelt, kan de koelventilator blijven werken totdat het apparaat is afgekoeld.

Aanwijzingen en tips

Kookadviezen

De temperatuur en kooktijden in de tabellen zijn slechts als richtlijn bedoeld. Ze zijn afhankelijk van het recept, de kwaliteit en de kwantiteit van de gebruikte ingrediënten.

Je apparaat kan anders bakken of roosteren dan het apparaat dat je tot nu toe gebruikt hebt. De onderstaande hints tonen aanbevolen instellingen voor temperatuur, kooktijd en rekstand voor specifieke soorten voedsel.

Tel de rekniveaus vanaf de bodem van de oven.

Als je voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept.

Zie Energieverbruik voor tips over energiebesparing.

Symbolen gebruikt in de tabellen:

	Soort voedsel
	Verwarmingsfunctie
°C	Temperatuur
	Accessoire
	Inzetniveau
	Kooktijd (min)

Warmelucht (vochtig) – aanbevolen accessoires

Gebruik donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies.

• Pizzapan - donker, niet-reflectorend, diameter 28 cm
• Bakschaal - donker, niet-reflectorend, diameter 26 cm
• Ramekins - keramiek, diameter 8 cm, hoogte 5 cm
• Flanbasisblik - donker, niet-reflectorend, diameter 28 cm

Warmelucht (vochtig)

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan.

		°C
Zoete broodjes, 16 stuks	bakplaat of lekschaal 180	2 20 - 30
Broodjes, 9 stuks b	bakplaat of lekschaal 180 2	30 - 40
Pizza, bevroren, 0,35 kg	bakrooster 220 2 10 - 15
Biscuitrol bakplaat	of lekschaal 170 2 25 - 35
Brownie bakplaat of lekschaal 175 3 25 - 30
Soufflé, 6 stuks ker	amieken vormpjes op rooster	200 3 25 - 30
Luchtige flanbo- dem	flanvorm op rooster 180 2	15 - 25
Victoriataart met jamvulling	ovenschaal op rooster 170	2 40 - 50
Gepocheerde vis, 0,3 kg	bakplaat of lekschaal 180	3	20 - 25
Hele vis, 0,2 kg	bakplaat of lekschaal 180	3	25 - 35
Visfilet, 0,3 kg	pizzavorm op rooster 180	3 25 - 30
Gepocheerd vlees, 0,25 kg	bakplaat of lekschaal 200	3 35 - 45
Sjasliek, 0,5 kg	bakplaat of lekschaal 200	3 25 - 30
Koekjes, 16 stuks	bakplaat of lekschaal 180	2 20 - 30
Bitterkoekjes, 24 stuks	bakplaat of lekschaal 180	2 25 - 35
Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40
Hartig gebak, 20 stuks	bakplaat of lekschaal 180	2 25 - 30
Zandkoekjes, 20 stuks	bakplaat of lekschaal 150	2 25 - 35
Taartjes, 8 stuks bakplaat of lekschaal 170 2 20 - 30
Groenten, gepo-cheerd, 0,4 kg	bakplaat of lekschaal 180	3 35 - 45
Vegetarisch om-elet	pizzavorm op rooster 200	3 25 - 30
Mediterrane groenten, 0,7 kg	bakplaat of lekschaal 180	4 25 - 30

Informatie voor testinstituten

Testen in overeenstemming met IEC 60350-1.

1) Warm het apparaat 10 minuten voor.

	[5056]			[2AHK]	[00WW]
Kleine cakes, 20 stuks per bakplaat	Boven + onder-warmte	Bakplaat 3	170 20 - 35
Kleine cakes, 20 stuks per bakplaat	Hetelucht Bakpla	aat 3 150 - 16	0 20 - 35
Kleine cakes, 20 stuks per bakplaat	Hetelucht Bakpla	aat 2 en 4 15	0 - 160 20 - 35
Appeltaart, 2 blikken ∅20 cm	Boven + onder-warmte	Bakrooster	2 180 70 - 90
Appeltaart, 2 blikken ∅20 cm	Hetelucht Bakrooster		2 160 70 - 90
Vetvrije sponscake, cakevorm ∅26 cm 1)	Boven + onder-warmte	Bakrooster	2 170 40 - 50
Vetvrije sponscake, cakevorm ∅26 cm 1)	Hetelucht Bakrooster		2 160 40 - 50
Vetvrije sponscake, cakevorm ∅26 cm 1)	Hetelucht Bakrooster		2 en 4	160 40 - 60
Zandkoekjes	Hetelucht Bakpla	aat 3 140 - 15	0 20 - 40
Zandkoekjes Hetelucht	Bakplaat 2 en 4 140 - 1	50 25 - 45
Zandkoekjes Boven + onderwarmte		Bakplaat 3	140 - 150 25	- 45
Toast 1)	Grillen Bakroos-ter		4 max.	1 - 5

Onderhoud en reiniging

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Opmerkingen over de reiniging

Reinigingsmiddelen

• Reinig de voorkant van het apparaat uitsluitend met een microvezeldoek met warm water en een mild reinigingsmiddel.
• Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.
• Reinig vlekken met een mild reinigingsmiddel.

Dagelijks gebruik

• Reinig na elk gebruik de binnenkant van het apparaat. Vetophoping of andere resten kunnen brand veroorzaken.
• Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dien je het apparaat gedurende 10 minuten te laten werken voordat je er iets in plaatst. Bewaar voedsel niet langer dan 20 minuten in het apparaat. Droog de binnenkant van het apparaat na elk gebruik alleen met een microvezeldoek.

Accessoires

- Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik alleen een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in de afwasmachine reinigen.

- Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

Reinigen van de uitsparing in de holte

Reinig de uitsparing van de ovenruimte om kalksteenresten te verwijderen na het koken met stoom.

Voor de functie: SteamBake reinig de oven elke 5-10 kookcycli.

1. Giet 250 ml witte azijn of citroenzuur in de uitsparing van de ovenruimte. Gebruik maximaal 6% zuurazijn zonder toevoegingen.
2. Laat de azijn de kalksteenresten gedurende 30 minuten oplossen bij omgevingstemperatuur.
3. Reinig de ruimte met warm water en een zachte doek.

Verwijderbare inschuifrails

Verwijder de inschuifrails om het apparaat te reinigen.

1. Schakel het apparaat uit en wacht tot het is afgekoeld.
2. Trek de inschuifrail bij de voorkant uit de zijwand.
3. Trek de geleider bij de achterkant uit de zijwand en verwijder het.

1 2 3

1. Plaats de inschuifrails terug in hun oorspronkelijke positie. Herhaal deze stappen in omgekeerde volgorde. Als de telescopische geleiders worden geleverd, moeten de borgpennen naar voren wijzen.

Pyrolytische reiniging

⚠ WAARSCHUWING! Er bestaat gevaar voor brandwonden.
Let op! Als er andere apparaten in dezelfde kast zijn geïnstalleerd, gebruik deze dan niet tijdens deze functie. Dit kan de oven beschadigen.

Start de functie niet als je de ovendeur niet volledig hebt gesloten.

1. Zorg ervoor dat het apparaat koud is.
2. Verwijder alle accessoires
3. Reinig de binnenzijde van de oven en de glazen deur aan de binnenkant met warm water, een zachte doek en een mild reinigingsmiddel.
4. Draai aan de knop voor de verwarmingsfuncties om te openen Menu.
5. Draai aan de bedieningsknop om te selecteren en druk op OK

Reinigingsprogramma	Duur
C1 - Licht reinigen 1 h
C2 - Normaal reinigen	1 h 30 min

C3 - Grondig reinigen

2 h 30 min

1. Draai aan de bedieningsknop om het reinigingsprogramma te selecteren en druk op OK
2. Druk op om het reinigen te starten. Als het reinigen begint, wordt de deur van het apparaat vergrendeld en is de lamp uit. Totdat de deur wordt ontgrendeld, toont het display ⏻.
3. Draai na de reiniging de knop voor de verwarmingsfuncties naar de uit-stand.
4. Wacht tot het apparaat is afgekoeld en de deur ontgrendelt. Maak de binnenkant van de oven schoon met een zachte doek en water.

Reinigingsherinnering

Als na de kooksessie op het display knippert, herinnert het apparaat je eraan om het te reinigen met pyrolytische reiniging. Je kunt de herinnering uitschakelen in het submenu: Instellingen. Zie Dagelijks gebruik, Wijzigen: Instellingen.

De deur verwijderen en installeren

De ovendeur beschikt over drie glasplaten. Je kunt de ovendeur en de interne glasplaat verwijderen om het schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert.

Let op! Gebruik het apparaat nooit zonder de glasplaten.

1. Open de deur volledig en houd beide scharnieren vast.

1. Sluit de ovendeur in de eerste openingsstand. Til hem daarna op en trek hem naar voren, verwijder hem dan van zijn plek.

1. Plaats de deur op een zachte doek op een stabiele ondergrond.

2. Pak de deurafdekking aan de bovenkant van de deur aan beide kanten vast en druk deze naar binnen om de klemsluiting te ontgrendelen.

2 B 1

1. Trek de deurlijst naar voren om hem te verwijderen.

2. Houd de glasplaten van de deur bij de bovenkant vast en trek ze er voorzichtig een voor een uit. Begin bij de bovenste plaat. Zorg dat het glas volledig uit de geleiders schuift.

1. Reinig de glasplaten met een sopje. Droog de glazen panelen zorgvuldig. Reinig de glasplaten niet in de vaatwasser.
2. Installeer na het reinigen de glasplaten, het deurbeslag en de ovendeur en sluit de hendels op de beide scharnieren.

Als de deur correct is geïnstalleerd, hoor je een klik bij het sluiten van de vergrendelingen.

Zorg ervoor dat u de glasplaten (Aen) B weer in de juiste volgorde terugplaatst. Controleer op het symbool / opdruk op de zijkant van het glaspaneel. Elk van de glasplaten ziet er anders uit om demontage en montage gemakkelijker te maken.

De zeefdrukzone moet naar de binnenkant van de deur gericht zijn. Zorg ervoor dat het oppervlak van de glasplaat op de bedrukte zijde na de installatie niet ruw aanvoelt.

Als de deur correct wordt geïnstalleerd, klikt de rand van de deur.

A B

NEDERLANDS 56

Zorg dat u de middelste glasplaat correct in de zittingen plaatst.

A B

Het lampje vervangen

WAARSCHUWING! Gevaar voor elektrische schokken. Het lampje kan heet zijn.

1. Schakel het apparaat uit en wacht tot het is afgekoeld.

2. Haal de stekker uit het stopcontact.

3. Leg de doek op de vloer van de oven.

Let op! Houd de halogeenlamp altijd vast met een doek om te voorkomen dat vetresten op de lamp branden.

Achterlamp

1. Draai de glazen afdekking om die te verwijderen.
2. Reinig de glasafdekking.
3. Vervang de lamp door een geschikte 300 °C hittebestendige lamp.
4. Installeer het glazen deksel.

Probleemoplossing

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Wat te doen als...

Probleem Controleer of...
Het apparaat warmt niet op. De automatische	uitschakeling is gedeacti-veerd.
Het apparaat warmt niet op. De deur van het apparaat is gesloten.
Het apparaat warmt niet op. De zekering is niet doorgeslagen.
Het apparaat warmt niet op. Blokkering is gedeactiveerd.
De lamp is uit. Warmelucht (vochtig) - is geactiveerd.
De verlichting werkt niet. De lamp is opgebrand.
Err C3 De ovendeur is gesloten of het deurslot is niet kapot.
Err F102 De deur van het apparaat is gesloten.
Err F102 Het deurslot is niet kapot.
Op het display verschijnt 00:00. Er was een stroomstoring. Stel het tijdstip van de dag in.
Het water lekt uit de uitholling in de oven-ruimte.	Er zit te veel water in de uitholling van de ovenruimte.

NEDERLANDS 57

Als het display een foutcode weergeeft die niet in deze tabel staat, schakelt u de zekering van het huis uit en weer in om de oven opnieuw te starten. Als de foutcode opnieuw optreedt, neemt u contact op met een erkend servicecentrum.

Service-informatie

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met een erkende serviceafdeling.

De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje

bevindt zich op het voorframe van het apparaat. Het is zichtbaar wanneer u de deur opent. Verwijder het typeplaatje niet uit het apparaat.

Wij raden je aan om de gegevens hier te noteren:

Model (MOD.):
Productnummer(PNC):
Serienummer (S.N.):

Technische gegevens

Technische gegevens

Afmetingen (intern)	BreedteHoogteDiepte	480 mm361 mm416 mm
Gebied van de bakplaat 1438 cm2
Bovenste verwarmingselement 2300 W
Onderste verwarmingselement 1000 W
Grillen 2300 W
Ring 2400 W
Totale beoordeling 3490 W
Spanning 220 - 240 V
Frequentie 50 - 60 Hz
Aantal functies 9

Energieverbruik

Productinformatieblad en productinformatie volgens de EU-regelgeving voor energielabels en ecologisch ontwerp

Naam leverancier IKEA
Modelnummer FRILLESBO 406.002.36
Energie-efficiëntie-index 81.2
Energie-efficiëntieklasse A+
Energieverbruik met een standaard belading, conventionele modus	0.93 kWh/cyclus
Energieverbruik met een standaard belasting, hete-luchtmodus	0.69 kWh/cyclus
Aantal holtes 1
Warmtebron Elektriciteit
Volume 72 l
Soort oven Inbouwoven
Massa 33.6 kg
IEC/EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.

Productinformatie voor stroomverbruik en maximale tijd om de toepasselijke modus voor laag vermogen te bereiken

Stroomverbruik in stand-by 0.8 W
De maximale tijd die de apparatuur nodig heeft om automatisch de toepasselijke modus voor laag vermogen te bereiken	20 min

Energiebesparende tips

De onderstaande tips helpen u energie te besparen bij het gebruik van uw apparaat.

Zorg ervoor dat de deur van het apparaat gesloten is als het apparaat in werking is. Open de deur van het apparaat niet te vaak tijdens het koken. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit.

Gebruik metalen kookgerei en donkere, niet- reflecterende blikken en containers om energie te besparen

Verwarm het apparaat niet voor voordat u gaat koken, tenzij specifiek aanbevolen.

Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt.

Koken met hete lucht

Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

Restwarmte

Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde

van het koken. De restwarmte binnen in het apparaat zal blijven koken.

Gebruik de restwarmte om het voedsel warm te houden of andere gerechten op te warmen.

Wanneer u de oven uitschakelt, geeft het display de restwarmte of temperatuur aan.

Eten warm houden

Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en het voedsel warm te houden. Het indicatielampje van de restwarmte of temperatuur verschijnt op het display.

Koken met de verlichting uitgeschakeld Schakel de verlichting tijdens het koken uit. Doe het aan als je het nodig hebt.

Warmelucht (vochtig)

Functie is ontworpen om tijdens de bereiding energie te besparen.

Als je deze functie gebruikt, gaat de verlichting na 30 sec. automatisch uit. Je kunt de verlichting weer inschakelen, maar deze handeling vermindert de verwachte energiebesparingen.

Milieubescherming

Recycleer de materialen met het symbool 📊. Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische

apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

IKEA GARANTIE

Hoe lang is de garantie van IKEA geldig?

Deze garantie is geldig voor 5 jaar vanaf de orginele datum van aankoop van Uw apparaat bij IKEA. De orginele verkoopbon is benodigd als bewijs van aankoop. Indien onderhoudswerk is uitgevoerd onder de garantie, zal dit de garantie periode voor het apparaat niet verlengen.

Wie zal de service uitvoeren?

De IKEA servicedienst zal de service uitvoeren via het eigen bedrijf of het erkende servicepartnernetwerk.

Wat valt er onder de garantie?

De garantie dekt storingen van het apparaat, die veroorzaakt zijn door verkeerde constructie of materiaalfouten vanaf de aankoopdatum bij IKEA. Deze garantie is uitsluitend van toepassing bij huishoudelijk

gebruik. De uitzonderingen worden onder de hoofding "Wat valt er niet onder deze garantie?" gespecificeerd. Binnen de garantieperiode worden er geen kosten om de storing te verhelpen aangerekend, d.w.z. reparaties, onderdelen, arbeidsloon en transport, op voorwaarde dat het apparaat toegankelijk is voor reparatie zonder speciale kosten en dat het defect betrekking heeft op verkeerde constructie of materiaalfouten die onder de garantie vallen. Op deze voorwaarden zijn de EG-richtlijnen (Nr. 99/44/EG) en de respectievelijke plaatselijke voorschriften van toepassing. Vervangen onderdelen worden het eigendom van IKEA.

Wat zal IKEA doen om het probleem op te lossen?

De door IKEA aangestelde servicedienst zal het product onderzoeken en bepalen, dit

uitsluitend ter eigen beoordeling, of het gedekt wordt door deze garantie. Als het gedekt blijkt te zijn, zal de IKEA servicedienst of de erkende servicepartner dan via het eigen bedrijf, uitsluitend ter eigen beoordeling, ofwel het defecte product repareren of het vervangen door hetzelfde of een vergelijkbaar product.

Wat valt er niet onder deze garantie?

• Normale slijtage.
• Opzettelijk aangebrachte schade of schade door verwaarlozing, schade veroorzaakt door het niet opvolgen van de bedieningshandleiding, onjuiste installatie of aansluiting op een verkeerd voltage, schade veroorzaakt door chemische of elektro-chemische reactie, roest, corrosie of waterschade, maar niet beperkt tot schade veroorzaakt door overmatig kalkgehalte van de watertoevoer, schade veroor zaakt door abnormale omgevingsomstandigheden.

- Verbruiksonderdelen, met inbegrip van batterijen en lampjes.

- Niet-functionele en decoratieve onderdelen die niet van invloed zijn op het normale gebruik van het apparaat, inclusief eventuele krassen en mogelijke kleurverschillen.

- Onvoorziene schade veroorzaakt door vreemde voor-werpen of stoffen en het reinigen of deblokkeren van filters, afvoersystemen of wasmiddellades.

- Schade aan de volgende onderdelen: glaskeramiek, accessoires, serviesgoed en bestekmandjes, toevoer- en afvoerpijpen, afdichtingen, lampen en lampenkapjes, schermen, knoppen, behuizingen en gedeeltes van behuizingen, tenzij kan worden aangetoond dat deze veroorzaakt zijn door fabricagefouten.

- Gevallen waarbij geen storing geconstateerd kon worden tijdens het bezoek van een technicus.

- Reparaties die niet zijn uitgevoerd door onze aange-stelde servicediensten en/of een erkende contractuele servicepartner of wanneer er niet-originele onderdelen gebruikt zijn.

• Reparaties die veroorzaakt zijn door installatie die verkeerd of niet in overeenstemming met de specificatie is uitgevoerd.
• Gebruik van het apparaat in niet-huishoudelijke omgeving d.w.z. professioneel gebruik.
• Transportschade. Indien het apparaat door een klant naar zijn huis of een ander adres vervoert, kan IKEA niet aansprakelijk gesteld worden voor eventuele transportschade. Indien IKEA het apparaat aflevert op het door de klant aangegeven adres, dan is eventuele schade die ontstaan is tijdens de aflevering gedekt door de garantie.
• Kosten voor de uitvoering van de installatie van het IKEA-apparaat. Indien de IKEA servicedienst of de erkende servicepartner het apparaat, binnen de voorwaarden van deze garantie, repareert of vervangt, zal de servicedienst of de erkende servicepartner, indien nodig, het gerepareerde apparaat of het vervangende apparaat installeren.
  Deze beperking is niet van toepassing op foutloze werkzaamheden uitgevoerd door een gekwalificeerd specialist met gebruik van onze originele onderdelen teneinde het apparaat aan te passen aan de technische veiligheidsspecificaties van een ander EU-land.

Hoe zijn de landelijke wetten van toepassing

De garantie van IKEA geeft u specifieke wettelijke rechten, die op zijn minst voldoen aan alle plaatselijke wettelijke eisen die per land verschillend zijn.

Gebied van geldigheid

Voor apparaten die in een EU-land zijn aangeschaft en meegenomen worden naar een ander EU-land, zal de dienstverlening uitgevoerd worden in het kader van de garantievoorwaarden die in het nieuwe land gebruikelijk zijn. Een verplichting om diensten te verlenen in het kader van de garantie bestaat uitsluitend als:

• het apparaat en de installatie ervan voldoen aan de technische specificaties van het land waarin aanspraak gemaakt wordt op de garantie;
• het apparaat en de installatie ervan in overeen-stemming zijn met de montage-instructies en de veiligheidsinformatie die in de gebruikershandleiding staan.

De speciale Klantenservice voor apparaten van IKEA:

Aarzel alstublieft niet om contact op te nemen met de speciale IKEA Klantenservice om:

1. een beroep te doen op deze garantie;

2. uitleg te vragen over de installatie van het IKEA appa-raat in het daarvoor bedoelde keukenmeubel van IKEA. De service geeft u geen uitleg met betrekking tot:

3. de volledige installatie van uw IKEA keuken;

4. aansluitingen op het elektriciteitsnet (als het appa-raat geleverd wordt zonder stekker en kabel), op de water- en gasleiding, want dit moet gedaan worden door een erkend installateur.

5. uitleg te vragen over de gebruikershandleiding en de specificaties van het IKEA apparaat. Om ervoor te zorgen dat wij u de beste service verlenen, verzoeken wij u de montage-instructies en/of de gebruikershandleiding in dit boekje zorgvuldig te lezen voordat u contact met ons opneemt.

Hoe kunt u ons bereiken als u hulp nodig hebt

Op de laatste pagina van deze handleiding vindt u de volledige lijst van door IKEA erkende servicebedrijven met de bijbehorende nationale telefoonnummers.

Om u sneller van dienst te kunnen zijn, advi-seren wij u de specifieke telefoonnummers te bellen die aan het eind van deze handleiding vermeld zijn. Gebruik altijd de telefoon-nummers die in het boekje staan van het apparaat waarvoor u assistentie nodig heeft. Voordat u ons belt, zorg ervoor dat u het IKEA-artikelnummer (8 cijfers) en het serienummer (8 cijfers die op het typeplaatje staan) bij de hand hebt voor het apparaat waarvoor u onze hulp nodig hebt.

i BEWAAR DE KASSABON! Dit is uw aankoopbewijs en nodig om de garantie te doen gelden. Op de kassabon staat ook de naam van het IKEA artikel en het nummer (8 cijfers) voor elk apparaat dat u gekocht heeft.

Hebt u meer hulp nodig?

Neem, voor alle andere vragen die geen betrekking hebben op de service voor apparaten, contact op met het call center van de dichtstbijzijnde vestiging van IKEA. Wij raden u aan de documentatie van het apparaat zorgvuldig te lezen voordat u contact met ons opneemt.

Contents
