KÄYTTÖOHJE FRILLESBO 406.002.36 IKEA

Tämän oppaan viimeisellä sivulla on täydellinen luettelo IKEA:n nimeämistä huoltopalveluista sekä heidän puhelinnumeronsa.

IKEA

FRANÇAIS

Turvallisuustieto 90	Lisätoiminnot 106
Turvallisuusohjeet 92	Neuvoja ja vinkkejä 107
Asennus 95	Huolto ja puhdistus 109
Tuotteen kuvaus 96	Vianmääritys 112
Käyttöpaneeli 96	Tekniset tiedot 113
Ennen ensikäyttöä 97	Energiatehokkuus 114
Päivittäinen käyttö 98	Ympäristönsuojelu	115
Kellotoiminnot 104	IKEA-TAKUU	115
Tarvikkeiden käyttö 105

Oikeus muutoksiin pidätetään.

Turvallisuustieto

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät leiki laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.

• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.

• Jos laitteessa on lapsilukko, sitä on käytettävä.

• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.

- VAROITUS: Uuni ja sen näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.

- Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.

- Irrota pistoke pistorasiasta ennen kuin aloitat huoltotoimenpiteet.

- VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.

- Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.

- Laitteen puhdistuksessa ei saa käyttää höyrypesuria.

- Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.

- Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

• Kaikki varusteet ja liialliset roiskeet/jäämät on poistettava laitteen lokerosta ennen pyrolyyttistä puhdistusta.

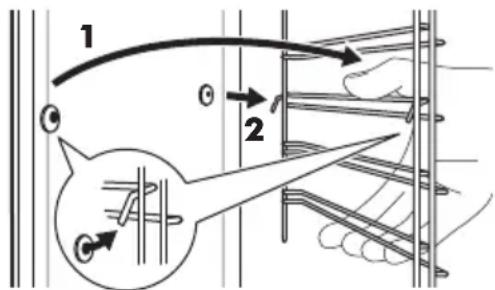

• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.

Turvallisuusohjeet

Asennus

VAROITUS! Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Tarkista ennen laitteen asentamista, että uuninluukku avautuu esteettä.
• Laite on varustettu sähkötoimisella jäähdytysjärjestelmällä. Sitä on käytettävä sähkösyötöllä.

Sähkökytkentä

VAROITUS! Tulipalon ja sähköiskun vaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.

• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.

• Kytke pistoke maadoitettuun pistorasiaan.

• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.
• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava mukana eristyslaite, joka sallii sinun irrottaa laitteen verkosta kaikilta navoilta. Eristyslaitteessa on oltava kosketusaukko, jonka vähimmäisleveys on 3 mm.
• Sulje laitteen luukku kokonaan ennen pistokkeen liittämistä pistorasiaan.

Valitse

VAROITUS! Henkilövahinkojen, palovammojen ja sähköiskujen tai räjähdyksen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.
• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Kuumaa ilmaa voi vapautua.
• Älä käytä laitetta, jos kätesi ovat märät tai jos laite on kosketuksessa veteen.
• Älä kohdista painetta avoimeen oveen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.
• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.
• Käytä aina säilöntätarkoituksiin hyväksyttyjä lasiastioita ja -purkkeja.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS! Laitteen vaurioitumisen vaara.

- Estä emalipinnan vaurioituminen tai haalistuminen:

- älä aseta ruoanlaittovälineitä tai muita esineitä suoraan kosketukseen laiteen sisäosan pohjan kanssa.

- Älä aseta alumiinifoliota siten, että se olisi suorassa kosketuksessa laitteen pohjan kanssa.

- Älä laita vettä suoraan kuumaan laitteeseen.

- Älä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton.

- Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.

• Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.
• Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättää pysyviä tahroja.
• Käytä vain laitteen mukana toimitettuja tai valmistajan tälle laitteelle suosittelemia varusteita.
• Laitteen luukku on pidettävä suljettuna käytön aikana.
• Jos laite asennetaan kalusteen paneelin (esim. oven) taakse, ovea ei saa koskaan sulkea laitteen ollessa toiminnassa. Lämpöä tai kosteutta voi kertyä suljetun kalusteen paneelin taakse ja laite, kalusteet tai lattia voivat sen seurauksena vaurioitua. Älä sulje kalusteen paneelia ennen kuin laite on täysin jäähtynyt käytön jälkeen.

Hoito ja puhdistus

VAROITUS! Henkilövahinkojen, tulipalon tai laitteen vaurioitumisen vaara.

• Kytke laite pois päältä ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista.
• Varmista, että laite on täysin jäähtynyt. On olemassa riski, että lasipaneelit voivat särkyä.
• Vaihda rikkoutuneen tilalle heti uusi ehjä lasipaneeli. Ota yhteyttä valtuutettuun huoltopalveluun.
• ole varovainen, kun irrotat luukun laitteesta. Ovi on painava!
• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Laitteeseen jäänyt rasva tai ruoka voi aiheuttaa tulipalon.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

Pyrolyyttinen puhdistus

VAROITUS! Loukkaantumisen / tulipalon / kemiallisten päästöjen (höyryt) vaara pyrolyyttisessä tilassa.

• Pyrolyyttisessä puhdistuksessa vapautuu höyryjä, jotka eivät ole haitallisia ihmisille. Tämä koskee myös pikkulapsia ja heikkokuntoisia henkilöitä.
• Jotkin linnut ja matelijat, toisin kuin ihmiset, voivat olla hyvin herkkiä pyrolyyttisten uunien puhdistuksen aikana tuottamille kaasuille. Pienet lemmikit voivat olla myös hyvin herkkiä pyrolyyttisten uunien lähettyvillä ilmeneville paikallisille lämpötilamuutoksille, kun pyrolyyttinen puhdistus on meneillään.
• Ennen pyrolyyttistä itsepuhdistustoimintoa poista uunin sisältä seuraavat:

- mahdolliset ruokajäämät, öljy- tai rasvaroiskeet/-jäämät.

- irrotettavat varusteet (mukaan lukien tuotteen mukana toimitetut ritilät, sivukiskot, teleskooppiset liukukiskot jne.), erityisesti tarttumattomat kattilat, pannut, leivinpellit, välineet jne.

• Kaikkien pyrolyyttisten uunien korkeassa lämpötilassa tapahtuva pyrolyyttinen puhdistus voi vaurioittaa kattiloiden, pannujen, leivinpeltien, ruokailuvälineiden jne. tarttumattomia pintoja, ja niistä voi myös muodostua alhaisen tason haitallisia höyryjä.
• Lue huolella pyrolyyttistä puhdistusta koskevat ohjeet.
• Pidä lapset poissa laitteen luota silloin, kun pyrolyyttinen puhdistus on käynnissä. Laite kuumenee hyvin voimakkaasti ja kuumaa ilmaa poistuu etupuolella olevista jäähdytysaukoista.
• Pyrolyyttinen puhdistus ja ensikäyttö enimmäislämpötilassa ovat korkeassa lämpötilassa tapahtuvia toimenpiteitä, joiden aikana voi vapautua höyryjä ruoanlaittojäämistä ja rakennemateriaaleista, mistä syystä

käyttäjää suositellaan vakavasti toimimaan seuraavasti:

• Järjestä hyvä tuuletus pyrolyyttisen puhdistuksen aikana ja sen jälkeen.
• järjestämään hyvä tuuletus enimmäislämpötilassa tapahtuvan ensikäytön aikana ja sen jälkeen.

- Vie kaikki lemmikkieläimet (erityisesti linnut) mahdollisimman kauas laitteen lähettyviltä pyrolyyttisen puhdistuksen ja enimmäislämpötilassa tapahtuvan ensikäytön ajaksi ja sen jälkeiseksi ajaksi. On suositeltavaa että lemmikit ovat erillisessä huoneessa, pyrolyysipuhdistuksen aikana, ja siihen asti kunnes uuni on jäähtynyt huonelämpöiseksi. Pyrolyyttisen puhdistuksen ja ensimmäisen enimmäislämpötilan käyttöjakson aikana ja sen jälkeen (kunnes laite on jäähtynyt) on huolehdittava hyvästä ilmanvaihdosta.

Sisävalaistus

VAROITUS! Sähköiskun vaara.

- Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.
• Ainoastaan alkuperäisiä varaosia saa käyttää.

Hävittäminen

VAROITUS! Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota laite verkkovirrasta.

• Leikkaa virtajohto poikki aivan laitteen sivulta ja hävitä se.

• Poista luukku, jotta lapset ja eläimet eivät pääse laitteen sisälle.
  • Pakkausmateriaalit:

Pakkausmateriaalit ovat kierrätettäviä. Muoviosat on merkitty kansainvälisillä lyhenteillä, kuten PE, PS jne. Hävitä pakkausmateriaalit tähän tarkoitukseen varattuihin astioihin paikallisessa jätteenkäsittelyjärjestelmässä.

Asennus

VAROITUS! Lue turvallisuutta koskevat luvut.

Asennus

Lue asennusohjeet.

Sähköliitäntä

VAROITUS! Sähköliitäntä on annettava ammattitaitoisen sähköasentajan tehtäväksi.

Valmistaja ei vastaa vahingoista, jos kappaleiden "Turvallisuusohjeet" ohjeita ei ole noudatettu.

Uunin mukana toimitetaan ainoastaan virtajohto.

Johto

Asennuksen tai vaihdon käytettävissä olevat johtotyypit:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaapelin poikkileikkauksen osalta, ks. arvokilpeen merkittyä kokonaistehoa. Ks. myös taulukko:

Kokonaisteho (W)	Virtajohdon poikki-pinta-ala ( mm^2 )
enintään 1 380 3 x 0.75
enintään 2 300 3 x 1
enintään 3 680 3 x 1.5

Maadoitusjohdon (vihreä/keltainen johto) on oltava 2 cm pidempi kuin ruskea vaihe- ja sininen nollajohto.

Tuotteen kuvaus

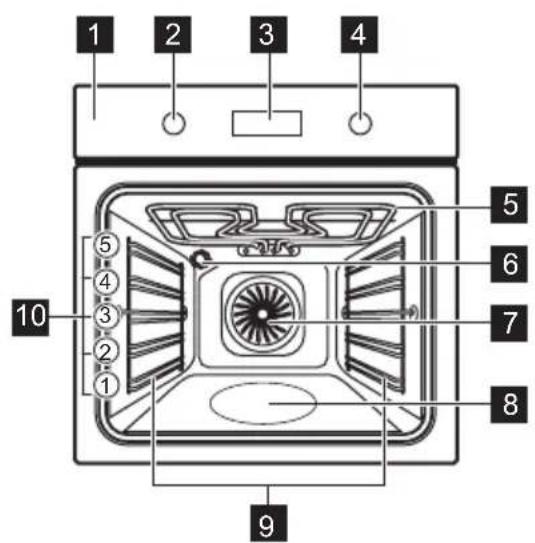

Yleiskatsaus

1 2 3 4 5 6 7 8 9 10 ① ② ③ ④ ⑤ ⑥

1 Käyttöpaneeli
2 Uunitoimintojen säätönuppi
3 Näyttö

4 Säätönuppi
5 Lämpövastus
6 Lamppu
7 Puhallin
8 Lokero
9 Pellinkannatin, irrotettava
10 Kannatintaso

Tarvikkeet

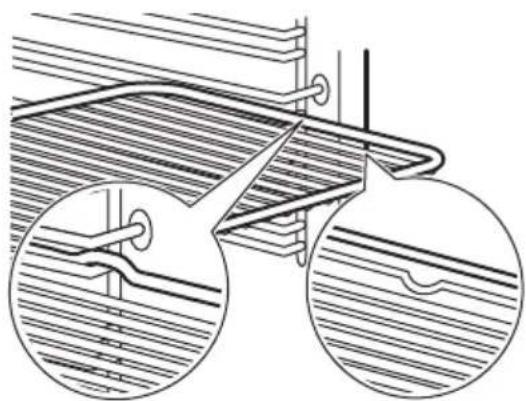

• Paistoritilä x 1 Ruoanlaittovälineille, kakkuvuokat, paistit.

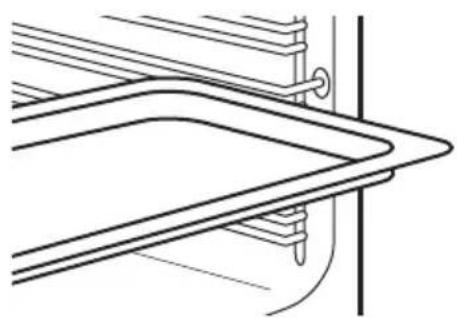

  • Leivinpelti x 1 Kakuille ja kekseille.
• Grilli / uunipannu x 1 Leivinpelliksi ja uunipannuksi tai pannuksi rasvan keräämiseen.

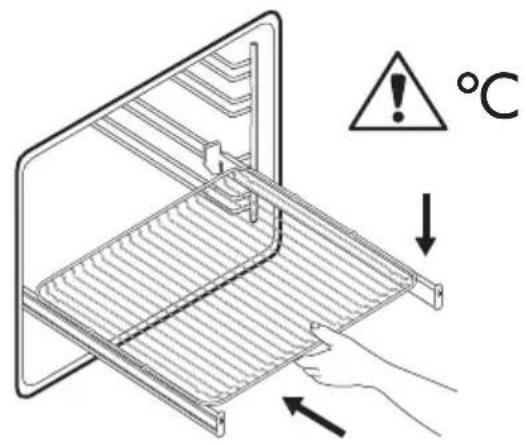

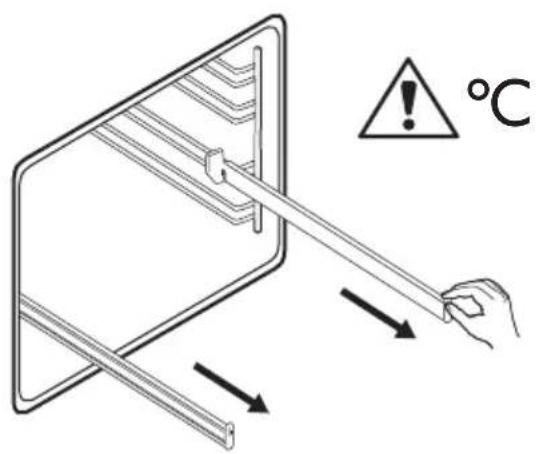

• Teleskooppikannattimet x 1 kpl Hyllyille ja leivinpelleille.

Käyttöpaneeli

Laitteen kytkeminen päälle ja pois päältä

Kytke laite päälle.

1. Paina nuppeja. Nupit tulevat ulos.
2. Valitse toiminto kääntämällä uunin toimintojen kiertonuppia.
3. Säädä asetuksia kääntämällä ohjausnuppia.
   Laitteen virran katkaisminen: käännä uunitoimintojen nuppi Off (pois päältä) - asentoon ^0

Ohjauspaneelin yleisnäkymä

	Paina asettaaksesi ajastimen toiminnot.
	Aseta seuraava toiminto paina-malla pitkään painiketta: Pika-kuumennus.

	Paina laitteen valon kytkemi-seksi toimintaan tai pois toi-minnasta.
	Aseta seuraava toiminto paina-malla pitkään painiketta: Luk-ko.
OK	Vahvista valinta painamalla.

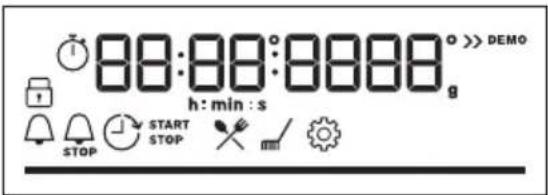

Näytön merkkivalot

Näyttö, jossa keskeiset toiminnot:

88:00:0000g h: min : s STOP START STOP EQUIP >> DEMO

	Laite on lukittu.
	Alavalikko: Avustava ruoanvalmistus.
	Alavalikko: Puhdistus.
	Alavalikko: Asetukset
	Pikakuumennus on kytkeytynyt päälle.
	Höyrykypsennys on käynnistynyt.
	Ajastettu hälytys on kytkeytynyt päälle.

STOP	Kypsennysaika on kytkeytynyt päälle.
	Ajastettu käynnistys on kytkey- tynyt päälle.
	Ajastin on kytkeytynyt päälle.
—	Edistymispalkki – osoittaa visuaalisesti, milloin laite saavuttaa asetetun lämpötilan tai kun kypsennysaika päättyy.

Ennen ensikäyttöä

VAROITUS! Lue turvallisuutta koskevat luvut.

Kellonajan asetus

Kun laite on kytketty ensimmäisen kerran sähköverkoon, odota, kunnes näytössä näkyy: "00:00" tai "12:00" (mallista riippuen).

1. Aseta aika kääntämällä säädintä.
2. Paina .OK

Esikuumennus ja puhdistus

Esikuumenna tyhjä laite ennen ensimmäistä käyttökertaa ja kosketusta ruoan kanssa. Laite voi aiheuttaa epämiellyttävää hajua ja savua. Tuuleta huone esikuumennuksen aikana.

1. Poista kaikki varusteet ja irrotettavat uunipeltien kannattimet laitteesta.
2. Aseta toiminto . Aseta toiminnon enimmäislämpötila. Lue lisää kohdasta Päivittäinen käyttö. Anna laitteen olla toiminnassa 1 t.

3. Aseta toiminto . Aseta toiminnon enimmäislämpötila. Anna laitteen olla toiminnassa 15 min ajan.

4. Aseta toiminto 📄Aseta toiminnon enimmäislämpötila. Anna laitteen olla toiminnassa 15 min ajan.

5. Katkaise laitteen virta ja odota, että se jäähtyy.
6. Puhdista laite ja sen varusteet vain lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.
7. Aseta varusteet ja irrotettavat kannattimet takaisin alkuperäiseen asentoonsa.

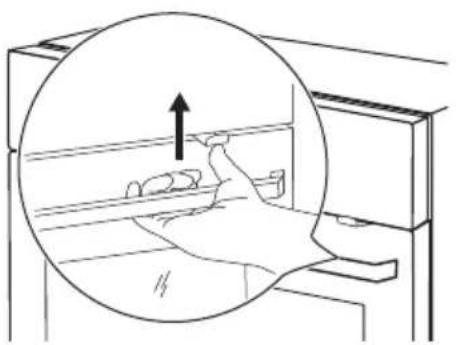

Mekaaninen lapsilukko

Uunissa on mekaaninen lapsilukko. Se on uunin oikealla puolella käyttöpaneelin alapuolella oleva luukun lukitus.

Uunin luukun avaaminen lapsilukon ollessa toiminnassa:

1. Paina ja pidä lapsilukkoa painettuna ylöspäin.
2. Avaa luukku vetämällä luukun kahvasta. Sulje uunin luukku painamatta lapsilukkoa.

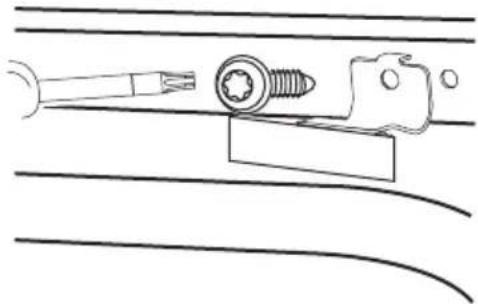

Lapsilukon poistaminen:

1. Avaa luukku ja poista lapsilukko uunin mukana toimitetulla Torx-avaimella.

2. Kiinnitä ruuvi takaisin lapsilukon poistamisen jälkeen.

VAROITUS! Lue turvallisuutta koskevat luvut.

Uunitoiminnot

	KiertoilmaLihan paahtaminen ja kakkujen pais- taminen. Aseta matalampi lämpötila kuin Ylälämpö + alalämpö -toimin- non kanssa, sillä tuuletin jakaa läm- mön tasaisesti uunin sisätilaan.
	Ylä + alalämpöKypsentäminen ja paistaminen yh- dellä tasolla.
	SteamBakeKosteuden lisääminen paistamisen aikana. Oikean värin ja rapean pin- nan saavuttaminen paistamisen ai- kana. Mehukkuuden lisääminen uu- delleen lämmityksen aikana.
	PakasteetPuolivalmisteruokien (esim. ranska- laisten perunoiden, lohkoperunoi- den, kevätkääryleiden) valmistami- nen rapeiksi.

	Pizza-toimintoPizzan ja muiden ruokien valmistamiseen, jotka vaativat enemmän lämpöä alhaalta.
	AlalämpöRuskistamiseen ja rapean pohjan luomiseen. Käytä alinta kannatintasoa.
	Kostea kiertoilmaTämä toiminto säästää energiaa ruoanlaiton aikana. Kun käytät tätä toimintoa, laitteen sisälämpötila voi poiketa lämpötila-asetuksesta. Jälki-lämpötilaa käytetään. Lämmitysteho voi laskea. Katso lisätietoja kohdasta Päivittäinen käyttö, Huomautus: Kos-tea kiertoilma:
	GrilliOhuiden ruokien grillaus ja leivän paahtaminen.
	TehogrillausIsohkojen, luisten liha- tai lintupaistien paistamiseen yhdessä ritiläasennossa. Gratinointi ja ruskistus.

Joissakin uunitoiminnoissa lamppu voi sammua automaattisesti alle 80 °C lämpötilassa.

Huomautus: Kostea kiertoilma

Tämän toiminnon avulla määritettiin energiatehokkuusluokka (vastaamaan standardeja EU 65/2014 ja EU 66/2014). Testit seuraavan mukaisesti: IEC/EN 60350-1:

Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energiatehokkuus olisi mahdollisimman suuri.

Kun valitset tämän toiminnon, lamppu sammuu automaattisesti 30 sekunnin kuluttua.

Katso kypsennysohjeet kohdasta Neuvoja ja vinkkejä, Kostea kiertoilma.

Asetus: Uunitoiminnot

1. Käännä uunin toimintojen väännintä uunitoiminnon valitsemiseksi.
2. Aseta lämpötila kääntämällä säätönuppia.

» Pikakuumennus – lyhennä lämmitysaikaa painamalla pitkään. Käytettävissä joidenkin uunitoimintojen yhteydessä. Puhallin voi käynnistyä automaattisesti.

Asetus: SteamBake- Höyrykypsennys

1. Varmista, että laite on jäähtynyt.
2. Täytä lokero enintään 250 ml hanavettä. Lokeroon ei saa lisätä vettä käytön aikana tai laitteen ollessa kuuma.
3. Valitse

uunitoiminto

kääntämällä uunitoimintojen säädinnuppia.

1. Aseta lämpötila kääntämällä säätönuppia.
2. Esikuumenna tyhjää uunia 10 min kosteuden muodostamiseksi.

3. Aseta ainekset laitteeseen

4. Kun kypsennys on päättynyt, katkaise laitteen virta kääntämällä uunitoimintojen nuppi off-asentoon.

5. Kun laite on kylmä, poista jäljellä oleva vesi lokerosta pehmeällä liinalla.

VAROITUS! Avaa luukku varovasti. Laitteesta purkautuva kosteus voi aiheuttaa palovammoja.

Siirtyminen: Valikko

Avaa valikko, jotta voit käyttää Avustava ruoanvalmistus -ruokalajeja ja asetuksia.

1. Käännä uunitoimintojen säätönuppia Näytössä näkyy ✗, √
2. Käännä säätönuppia ja valitse kuvake alavalikkoon siirtymiseksi. Paina OK

Asetus: Avustava ruoanvalmistus

Avustava ruoanvalmistus alavalikko sisältää ohjelmia, jotka on suunniteltu erikoisruokalajeja varten. Ohjelmat alkavat sopivalla asetuksella. Voit säätää aikaa ja lämpötilaa kypsennyksen aikana.

1. Käännä uunitoimintojen säätönuppia
2. Valitse kaäntämällä säätönuppia. Paina OK
3. Valitse ruokalaji kääntämällä säätönuppia (P1 - P...). Paina OK
4. Säädä painoa kääntämällä säätönuppia. Lisätoiminto on saatavilla valituille ruokalajeille. Paina OK
5. Aseta ainekset laitteeseen Paina .OK
6. Kun toiminto päättyy, tarkista, onko ruoka valmis. Pidennä kypsennysaikaa tarvittaessa.

Alavalikko: Avustava ruoanvalmistus

Selitys
	Painon säätö saatavilla.
	Täytä lokero vedellä höyrykypsennys-tä varten.Esikuumenna laite ennen kypsennyksen aloittamista.

Selitys
	Kannatintaso. Lue lisää kohdasta Tuotteen kuvaus.

Näytössä näkyy P ja ruokalajin numero, jonka voit tarkistaa taulukosta.

	Ruoka-annos Pa	ino Hyllytaso / Lisävaruste
P1	Paahtopaisti, raaka	1 - 1.5 kg; 4 - 5 cm paksuudeltaan olevia kappaleita	2 ; paistopeltiPaista liha muutaman minuutin ajan kuumalla pannulla. Aseta laitteeseen.
P2	Paahtopaisti, puolikypsä
P3	Paahtopaisti, kypsä
P4	Pihvi, puolikypsä	80 - 220 g per kappale; siivut 3 cm paksuudeltaan	3 ; paistettava ruoka paistoritilälläPaista liha muutaman minuutin ajan kuumalla pannulla. Aseta laitteeseen.
P5	Naudanlihapais- ti / haudutettu (ensiluokkainen kylkipaisti, paras pyöreä, paksu kyl- ki)	1.5 - 2 kg	2 ; paistettava ruoka paistoritilälläPaista liha muutaman minuutin ajan kuumalla pannulla. Lisää nestettä. Aseta laitteeseen.
P6	Paahtopaisti, puoliraaka (ma-talalämpö)	1 - 1.5 kg; 4 - 5 cm paksuudeltaan olevia kappaleita	2 ; paistopeltiPaista liha muutaman minuutin ajan kuumalla pannulla. Aseta laitteeseen.
P7	Paahtopaisti, puolikypsä (ma-talalämpö)
P8	Paahtopaisti, kypsä (matala-lämpö)
P9	Naudanfilee, puoliraaka (matalalämpö)	0.5 - 1.5 kg; 5 - 6 cm paksuudeltaan olevia kappaleita	2; paistopeltiPaista liha muutaman minuutin ajan kuumalla pannulla. Aseta laitteeseen.
P10	Naudanfilee, puolikypsä (matalalämpö)
P11	Naudanfilee, kypsä (matalalämpö)
P12	Vasikanlihapaahtopaisti (esim. la-pa)	0.8 - 1.5 kg; 4 cm paksuudeltaan olevia kappaleita	2; paistettava ruoka paistoritilälläPaista liha muutaman minuutin ajan kuumalla pannulla. Lisää nestettä. Aseta laitteeseen. Paisti peitetty.
P13	Porsaanpaisti, niska tai lapa	1.5 - 2 kg	2; paistettava ruoka paistoritilälläLisää paistovuokaan 200 ml nestettä.
P14	Nyhtöporsaanli-ha (matalalämpö)	1.5 - 2 kg	2; paistopeltiKäännä liha, kun noin puolet kypsennysajasta on kulunut, jotta ruskistus olisi tasainen.
P15	Porsaanfilee, tuore	1 - 1.5 kg; 5 - 6 cm paksuudeltaan olevia kappaleita	2; paistettava ruoka on paistoritilälläPaista liha muutaman minuutin ajan kuumalla pannulla. Aseta laitteeseen.
P16	Porsaankyljet 2 - 3	kg; käytä raakana, 2 - 3 cm ohuita sian-kylkiä	3; syvä pannuLisää nestettä peittämään astian pohjan. Käännä liha kypsennyksen puolivälissä.
P17	Lampaankoipi luineen	1.5 - 2 kg; 7 - 9 cm paksuudeltaan olevia kappaleita	2; paistoastia paistopellilläLisää nestettä. Käännä liha kypsennyksen puolivälissä.
P18	Kana, kokonai-nen	1 - 1.5 kg; tuo-reena	2; 200 ml; pataruoka-astia leivinpellilläKäännä kana, kun noin puolet kypsennysajas-ta on kulunut, jotta ruskistus olisi tasainen.
P19	Kana, puolikas 0.5	- 0.8 kg	3; leivinpelti
	Ruoka-annos Palino Hyllytaso / Lisävaruste
P20	Kanan rintapala 180 - 200 g kappaletta kohti	; pataruoka-astia paistoritilälläPaista liha muutaman minuutin ajan kuumalla pannulla.
P21	Kanan koivet, tuoreet	-	3 ; leivinpeltiJos olet ensin marinoidut kanankoivet, aseta matalampi lämpötila ja kypsennä pidempään.
P22	Kokonainen ankka	2 - 3 kg	; paistettava ruoka paistoritilälläAseta liha paistoastiaan. Käännä ankka kyp-sennyksen puolivälissä.
P23	Kokonainen han-hi	4 - 5 kg	; syvä pannuAseta liha syvälle paistopellille. Käännä hanhi kypsennyksen puolivälissä.
P24	Lihamureke 1 kg		2 ; paistoritilä
P25	Kokonainen ka-la, grillattu	0.5 - 1 kg kalaa kohti	2 ; paistopeltiTäytä kala voilla, mausteilla ja yrteillä.
P26	Kalafilee -		; pataruoka-astia paistoritilällä
P27	Juustokakku -		2 ; 28 cm irtopohjavuoka paistoriti-lällä
P28	Omenakakku -		; 100150 ml; leivinpelti
P29	Omenatorttu -		2 ; piirakkavuoka paistoritilällä
P30	Omenapiirakka -		; 100150 ml; 22 cm piirak-kavuoka paistoritilällä
P31	Brownie 2 kg taikinaa		3 ; syvä pannu
P32	Muffinssit -		; 100150 ml; muffinssivuoka paistoritilällä
P33	Murekekakku -		2 ; leipävuoka paistoritilällä
P34	Paistetut peru-nat	1 kg	2 ; leivinpeltiLaita kokonaiset kuorelliset perunat paisto-pellille.
P35	Lohkoperunat	1 kg	3 ; paistopelti katettu leivinpaperillaLeikkaa perunat lohkoiksi.
	Ruoka-annos Pa	ino Hyllytaso / Lisävaruste
P36	Grillatut sekavi-hannekset	1 - 1.5 kg	3; paistopelti katettu leivinpaperillaLeikkaa vihannekset paloiksi.
P37	Kroketit, pakas-te	0.5 kg	3; paistopelti
P38	Omenat, pakaste	0.75 kg	3; leivinpelti
P39	Liha-/kasvisla-sagne kuivilla la-sagnelevyillä	1 - 1.5 kg	2; paistosastia paistoritilällä
P40	Perunapaistos (raa'asta perunas-ta)	1 - 1.5 kg	1; paistosastia paistoritilälläKäännä vuoka kypsennyksen puolivälissä.
P41	Pizza tuore, ohut	-	2; 100 ml; leivinpelti, jossa päälläleivinpaperi
P42	Pizza tuore, pak-su	-	2; leivinpelti, jossa päällä leivinpaperi
P43	Piirakka -		2; paistovuoka paistoritilällä
P44	Patonki / Ciabatta / Vaalea leipä	0.8 kg	2; 150 ml; leivinpelti, jossa päälläleivinpaperiVaalea leipä vaatii enemmän aikaa.
P45	Täysjyvä-/ruislei-pä	1 kg	2; 150 ml; leivinpelti, jossa päälläleivinpaperi / leipävuoka paistoritilällä

Muuttaminen: Asetukset

1. Käännä uunitoimintojen säätönuppia .

2. Valitse kaantämällä säätönuppia.

Paina OK

1. Valitse asetus kääntämällä säätönuppia.

Paina OK

1. Säädä arvoa kääntämällä säätönuppia.

Paina OK

1. Suoritettuasi puhdistuksen käännä uunitoimintojen nuppivalitsin Off (virta sammutettu) -asentoon, jotta voit poistua Valikko-valikosta.

Alavalikko: Asetukset

	Asetus Arvo
01 Kell	onaika Muuta
02	Näytön kirkkaus 1	- 5
03	Painikeäänet	1 - Äänimerkki,2 - Napsautus,3 - Ääni pois päältä
04	Äänenvoimakkuus	1 - 4
05	Ajastin	Päälle/Pois päältä
06	Uunivalo Päälle/Pois päältä
07	Pikakuumennus Päälle/Pois päältä
08	Muistutus puh-distamisesta	Päälle/Pois päältä

	Asetus Arvo
09 Demo-tila -
10 Ohjelmistoversio Tarkista
11	Palauta tehdasa-setukset	Kyllä / Ei

Kellotoiminnot

Ajastintoimintojen kuvaus

[T0AZ]Ajastettu hälytys	Ajastimen asettamiseksi. Kun ajastin saavuttaa loppupisteen, laitteesta kuuluu äänimerkki. Tämä toiminto ei vaikuta lait-teen toimintaan, ja se voidaan asettaa milloin tahansa.
STOPKypsen-nysaika	Kypsennysajan asettamiseksi. Kun ajastimen aika loppuu, laitteesta kuuluu äänimerkki ja uunitoiminto pysähtyy auto-maattisesti.
Ajastettu käynnis-tys	Toiminnon käynnistymisen ja/tai päättymisen ajastus.
[6DGW]Ajastin	Laitteen toiminta-ajan näyttö. Enimmäisarvo on 23 t 59 min. Tämä toiminto ei vaikuta lait-teen toimintaan, ja se voidaan asettaa milloin tahansa.

Asetus: Ajastettu hälytys

1. Paina . ⏰

Näytössä näkyy: 0:00 ja

1. Aseta Ajastettu hälytys kääntämällä säädintä.

2. Paina . Ajastin käynnistyy välittömästi.

Asetus: Kypsennysaika

1. Käännä nuppeja valitaksesi uunitoiminnon ja asettaaksesi lämpötilan.
2. Paina, kunnes näytöllä näkyy: 0:00 ja STOP.
3. Aseta Kypsennysaika kääntämällä säädintä.
4. Paina . Ajastin käynnistyy välittömästi.
5. Kun aika päättyy, paina ja käännä uunitoimintojen säädin Off-asentoon.

Asetus: Ajastettu käynnistys

1. Käännä nuppeja valitaksesi uunitoiminnon ja asettaaksesi lämpötilan.

2. Paina, kunnes näytöllä näkyy: ja START.

3. Aseta käynnistysaika kääntämällä nuppia.

4. Paina .OK

Näytössä näkyy: --:-- STOP

1. Aseta lopetusaika kääntämällä säädintä.

2. Paina OK

Ajastin aloittaa ajanlaskennan asetettuna käynnistysaikana.

1. Kun aika päättyy, paina ja käännä uunitoimintojen säädin Off-asentoon.

Asetus: Ajastin

1. Käännä uunitoimintojen säädintä, nän voit siirtyä toimintoon Valikko.
2. Valitse /Ajastin kääntämällä säätönuppia. Katso lisätietoja kohdasta Päivittäinen käyttö, Valikko: Asetukset:
3. Paina .OK
4. Kytke ajastin käyttöön ja pois käytöstä kääntämällä säätönuppia.
5. Paina .OK

Asetus: Kellonaika

1. Käännä uunitoimintojen säädintä, näln voit siirtyä toimintoon Valikko.
2. Valitse /Kellonaika kääntämällä säätonuppia. Katso lisätietoja kohdasta Päivittäinen käyttö, Valikko: Asetukset.
3. Aseta kellonaika kääntämällä säädintä.
4. Paina .OK

Tarvikkeiden käyttö

VAROITUS! Lue turvallisuutta koskevat luvut.

Lisävarusteiden asennus

Pieni lovi yläosassa parantaa turvallisuutta ja toimii kallistumisenestosuojana. Nämä lovet toimivat myös kaatumisen estämisessä. Ritilän reuna estää keittoastioiden luisumisen ritilältä.

Paistoritilä

Asenna ritilä liukukiskojen väliin ja varmista, että jalat osoittavat alaspäin. Varmista, että ritilä koskettaa uunin sisäpuolen takaosaa.

Leivinpelti / Syvä pannu

Työnnä leivinpelti hyllykannattimen ohjauskiskojen väliin. Aseta leivinpelti siten, että kaltevuus suuntautuu uunin takaosaa kohti.

Käyttäminen:

Teleskooppikannattimet

Säilytä teleskooppikannattimien asennusohjeet tulevaa tarvetta varten.

Ritilät ja pellit voidaan asettaa ja poistaa helpommin teleskooppikannattimien avulla.

HUOMIO! Älä puhdista teleskooppikannattimia astianpesukoneessa. Älä voitele teleskooppikannattimia.

1. Vedä oikean- ja vasemmanpuoleinen teleskooppikannatin ulos.

°C

1. Aseta ritilä teleskooppikannattimien päälle ja työnnä ne varovasti uuniin. Varmista, että painat

teleskooppikannattimet kokonaan uuniin ennen uuninluukun sulkemista.

°C

Lisätoiminnot

Lukko

Tämä toiminto estää toiminnon tahattoman muuttamisen.

Kun toiminto on aktivoitu laitteen ollessa käytössä, se lukitsee käyttöpaneelin ja varmistaa, että nykyiset kypsennysasetukset jatkuvat keskeytyksettä.

Kun toiminto on aktivoitu laitteen ollessa pois päältä, se pitää käyttöpaneelin lukittuna ja estää laitteen tahattoman käynnistymisen.

Käynnistä toimito painamalla painiketta Äänimerkki kuuluu. vilkkuu kolmesti, kun lukko kytketään päälle.

Kytke toiminto pois painamalla painiketta

Automaattinen virrankatkaisu

Turvallisuussyistä laitte sammuu tietyn ajan kuluttua, jos uunitoiminto on toiminnassa eikä asetuksia muuteta.

	(°C) (t)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - max 3

Jos aiot käyttää uunitoimintoa automaattisen virrankatkaisuajan ylittävän ajan, aseta kypsennysaika. Lue lisää kohdasta Kellotoiminnot.

Automaattinen virrankatkaisu ei toimi seuraavien toimintojen kanssa: Uunivalo, Ajastettu käynnistys.

Jäähdytyspuhallin

Kun laite on päällä, jäähdytyspuhallin kytkeytyy automaattisesti päälle pitääkseen laitteen pinnat viileinä. Kun kytket laitteen pois päältä, jäähdytyspuhallin on käynnissä, kunnes laite on jäähtynyt.

Neuvoja ja vinkkejä

Ruoanlaittoon liittyviä suosituksia

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa-antavia. Optimaalinen aika ja lämpötila määräytyvät reseptin ja käytettyjen ainesten laadun ja määrän mukaan.

Laitteesi saattaa paistaa tai paahtaa eri tavalla kuin edellinen laitteesi. Alla olevat vinkit sisältävät suositellut lämpötilat, kypsennysajat ja kannatintasot eri ruokalajeille.

Laske kannatintasot uunin pohjasta alkaen.

Jos taulukossa ei ole reseptiisi sopivia asetuksia, voit soveltaa jonkin samantyyppisen paistoksen asetuksia.

Katso energiansäästövinkkejä kohdasta Energiatehokkuus.

Taulukoissa käytetyt symbolit:

	Ruokalaji
	Uunitoiminto
°C	Lämpötila

	Varusteet
	Kannatintaso
	Kypsentämisaika (min)

Kostea kiertoilma - suositellut varusteet

Käytä tummia heijastamattomia vuokia ja astioita. Ne imevät enemmän lämpöä vaaleisiin ja heijastaviin astioihin verrattuna.

• Pizzapannu – tumma, heijastamaton, läpimitta 28 cm
• Uunivuoka – tumma, heijastamaton, läpimitta 26 cm
• Annosvuoat – keraaminen, läpimitta 8 cm, korkeus 5 cm
• Piirasvuoka – tumma, heijastamaton, läpimitta 28 cm

Kostea kiertoilma

Parhaan tuloksen saat noudattamalla alla olevassa taulukossa lueteltuja ehdotuksia.

		°C
Makeat sämpylät, 16 kpl	leivinpelti tai uunipannu 180 2	30 - 40
Sämpylät, 9 kpl leivinpelti tai uunipannu 180 2
Pizza, pakaste, 0,35 kg	Paistoritilä 220 2 10 - 15
Kääretorttu leivinpelti tai uunipannu 170 2 25 - 35
Brownie leivinpelti tai uunipannu 175 3 25 - 30
Kohokas, 6 kpl keraamiset astiat ritilällä 200 3		25 - 30
Torttupohja torttuvuoka ritilällä 180 2 15 - 25
Victoria-voileipä	uunivuoka ritilällä	170 2 40 - 50
Höyrytetty kala, 0,3 kg	leivinpelti tai uunipannu 180 3 20 - 25
Kokonainen kala, 0,2 kg	leivinpelti tai uunipannu 180 3 25 - 35
Kalafilee, 0,3 kg pizzapannu ritilällä 180 3 25 - 30
Haudutettu liha, 0,25 kg	leivinpelti tai uunipannu 200 3 35 - 45
Shashlik, 0,5 kg leivinpelti tai uunipannu 200 3 25 - 30
Pikkuleivät, 16 kpl leivinpelti tai uunipannu 180 2 20 - 30
Macaron leivos, 24 kappaletta	leivinpelti tai uunipannu 180 2 25 - 35
Muffinssit, 12 kappaletta	leivinpelti tai uunipannu 170 2 30 - 40
Suolaiset leivon-naiset, 20 kpl	leivinpelti tai uunipannu 180 2 25 - 30
Murotaikinapik-kuleivät, 20 kpl	leivinpelti tai uunipannu 150 2 25 - 35
Pikkutortut, 8 kpl leivinpelti tai uunipannu 170 2 20 - 30
Vihannekset, hau-dutetut, 0,4 kg	leivinpelti tai uunipannu 180 3 35 - 45
Kasvismunakas pizzapannu ritilällä 200 3 25 - 30
Välimeren vihan-nekset, 0,7 kg	leivinpelti tai uunipannu 180 4 25 - 30

Tiedoksi testauslaitoksille

Testit standardin IEC 60350-1 mukaisesti.

1) Esikuumenna laitetta 10 minuuttia.

Pienet kakut (20 kpl/leivinpelti)		Ylä + alalämpö Leivinpelti 3		170	20 - 35
Pienet kakut (20 kpl/leivinpelti)		Kiertoilma	Leivinpelti 3	150	- 160 20 - 35
Pienet kakut (20 kpl/leivinpelti)		Kiertoilma	Leivinpelti	2 ja 4	150 - 160	20 - 35
					°C
Omenapiirakka, 2 vuokaa ∅20 cm	Ylä + alalämpö Paistoriti-lä		2 180 70 - 90
Omenapiirakka, 2 vuokaa ∅20 cm	Kiertoilma Paistoriti-lä		2 160 70 - 90
Rasvaton sokerikaku, kakkuvuoka ∅ 26 cm 1)	Ylä + alalämpö Paistoriti-lä		2 170 40 - 50
Rasvaton sokerikaku, kakkuvuoka ∅ 26 cm 1)	Kiertoilma Paistoriti-lä		2 160 40 - 50
Rasvaton sokerikaku, kakkuvuoka ∅ 26 cm 1)	Kiertoilma Paistoriti-lä		2 ja 4 160 40 - 60
Muropikkuleivät Kiertoilma Leivinpelti 3 140 - 150 20 - 40
Muropikkuleivät Kiertoilma Leivinpelti 2 ja 4 140 - 150 25 - 45
Muropikkuleivät Ylä + alalämpö Leivinpelti 3 140 - 150 25 - 45
Paahtoleipä 1)	Grilli Paistoriti-lä		4 maks. 1 - 5

Huolto ja puhdistus

VAROITUS! Lue turvallisuutta koskevat luvut.

Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

• Puhdista laitteen etuosa pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.
  • Puhdista metallipinnat puhdistusaineella.
  • Poista tahrat miedolla pesuaineella.

Päivittäinen käyttö

- Puhdista laitteen sisäosa jokaisen käytön jälkeen. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.

- Kosteus voi tiivistyä laitteeseen tai oven lasipaneeleihin. Kondensaation vähentämiseksi anna laitteen käydä 10 minuuttia ennen ruoanvalmistusta. Älä säilytä ruokaa laitteessa yli 20 minuuttia. Kuivaa laitteen sisäosa pelkästään mikrokuituliinalla jokaisen käyttökerran jälkeen.

Tarvikkeet

• Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pelkästään mikrokituliinaa, lämmintä vettä ja mietoa puhdistusainetta. Lisävarusteita ei saa pestä astianpesukoneessa.
• Tarttumattomia lisävarusteita ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunaisilla esineillä.

Lokeron puhdistaminen

Poista kalkkijäämät puhdistamalla sisätilan reliefi höyrytoiminnon käyttämisen jälkeen.

Toimintoa varten: SteamBake puhdista uuni aina 5-10 käyttökerran jälkeen.

1. Kaada lokeroon 250 ml väkiviinaetikkaa tai sitruunahappoa.
   Käytä väkiviinaetikkaa, jonka happamuus on enintään 6 % ja joka ei sisällä lisääineita.
2. Anna viinietikan liuottaa kalkkijäämiä ympäröivässä lämpötilassa 30 minuutin ajan.
3. Puhdista uunitila pehmeällä liinalla.

Uunipeltien kannattimien irrotus

Poista kannattimet laitteen puhdistamiseksi.

1. Katkaise laitteen virta ja odota, että se jäähtyy.
2. Vedä kannattimen etuosa irti sivuseinästä.
3. Vedä kannattimen takaosa irti sivuseinästä ja poista se.

1 2

1. Aseta kannattimet takaisin alkuperäiseen asentoonsa. Toista vaiheet päinvastaisessa järjestyksessä.

Jos mukana toimitetaan teleskooppikiskot, kiinnitystappien on osoitettava eteenpäin.

Pyrolyyttinen puhdistus

VAROITUS! On olemassa palovammojen vaara.

HUOMIO! Jos samaan kaappiin on asennettu muita laitteita, älä käytä niitä samaan aikaan tämän toiminnon kanssa. Se voi vahingoittaa uunia.

Älä käynnistä toimintoa, jos uunin luukku ei ole kunnolla kiinni.

1. Varmista, että laite on jäähtynyt.
2. Poista kaikki varusteet.
3. Puhdista uunin sisäosa ja luukun sisälasi lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa.

4. Käännä uunitoimintojen säädintä, min voit siirtyä toimintoon Valikko.

5. Valitse kääntämällä ohjausnuppia ja paina OK

Puhdistusohjelma	Kesto
C1 - Kevyt puhdistus 1	h
C2 - Normaali puh-distus	1 h 30 min
C3 - Perusteellinen puhdistus	2 h 30 min

1. Käännä ohjausnuppia haluamasi puhdistusohjelman kohdalle ja paina OK

2. Paina pundistuksen käynnistämiseksi.

Kun puhdistus käynnistyy, laitteen luukku lukittuu ja merkkivalo sammuu. Kunnes luukku lukittuu, näytöllä näkyy

1. Suoritettuasi puhdistuksen käännä uunitoimintojen nuppivalitsin Off -asentoon.

2. Odota, että laite on jäähtynyt ja luukun lukitus aukeaa. Puhdista uunin sisäosa vedellä ja pehmeällä liinalla.

Muistutus puhdistamisesta

Kun kypsennyksen jälkeen näytössä vilkkuu / , laite muistuttaa puhdistamaan laitteen pyrolyyttisen puhdistuksen avulla. Voit poistaa muistutuksen käytöstä alavalikosta:

Asetukset. Katso lisätietoja kohdasta Päivittäinen käyttö, Vaihtaminen: Asetukset:

Luukun irrottaminen ja asentaminen

Uunin luukussa on kolme lasipaneelia. Voit irrottaa uunin luukun ja sisäiset lasipaneelit niiden puhdistamiseksi. Lue kohdan "Luukun irrottaminen ja asentaminen" ohjeet kokonaan ennen lasilevyjen poistamista.

HUOMIO! Älä käytä laitetta ilman lasipaneeleja.

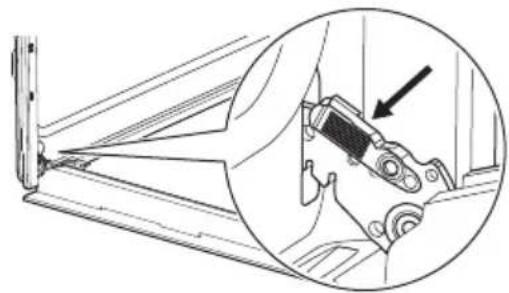

1. Avaa luukku kokonaan auki ja pidä kiinni molemmista saranoista.

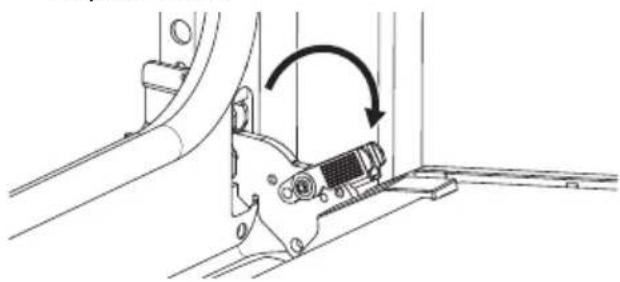

1. Nosta ja vedä lukituksia, kunnes ne napsahtavat.

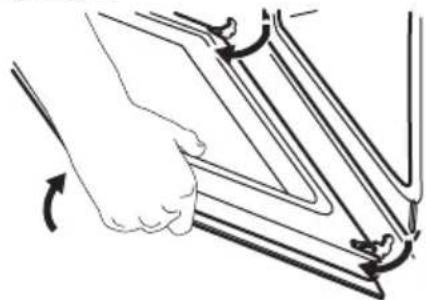

1. Sulje uunin luukku puoliväliin sen ensimmäiseen avausasentoon. Nosta ja vedä luukkua sen jälkeen ja irrota se paikaltaan.

1. Aseta luukku sen ulkopinta alaspäin vakaalle pinnalle levitetyn pehmeän liinan päälle.

2. Pidä kiinni luukun reunalistasta Bmolemmin puolin luukun yläreunaa ja työnnä sisäänpäin pidiketiivisteen vapauttamiseksi.

2 B 1

1. Irrota luukun reunalista vetämällä sitä eteenpäin.

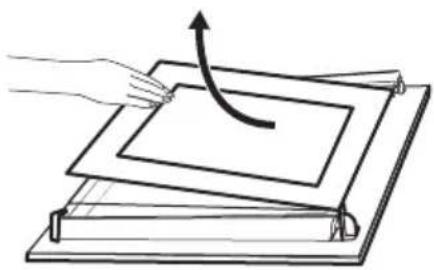

2. Tartu lasilevyihin yläreunasta ja vedä ne varovasti yksi kerrallaan ulos. Aloita yläpaneelista. Varmista, että lasi irtoaa kannattimista kokonaan.

1. Puhdista lasipaneelit vedellä ja saippualla. Kuivaa lasipaneelit huolellisesti. Lasipaneeleja ei saa pestä astianpesukoneessa.

2. Asenna lasipaneelit, reunalista ja uunin luukku takaisin paikalleen puhdistuksen jälkeen ja sulje molempien saranoiden lukitukset.

Jos luukku on asennettu paikalleen oikein, kuulet napsahduksen lukituksia sulkiessasi.

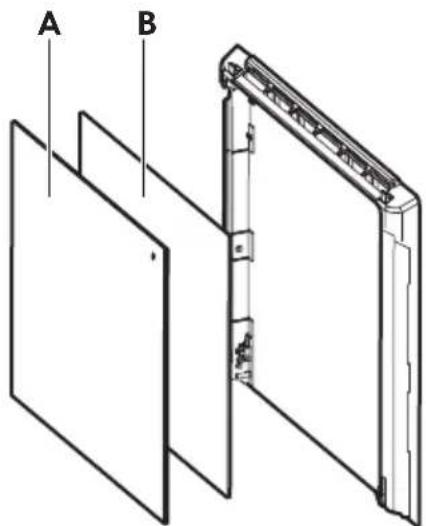

Varmista, että lasipaneelit (Aja) Bulevat oikeaan järjestykseen. Katso symboli/painatus lasilevyn sivusta. Jokainen lasilevy näyttää erilaiselta purkamisen ja kokoamisen helpottamiseksi.

Kehyksen painatuspuolen on osoitettava luukun sisäpuolelle. Varmista, ettei lasipaneelin kehyksen painatuspuolen pinta ole asennuksen jälkeen karkea siihen koskettaessa.

Luukun reunalista napsahtaa paikalleen.

A B

Varmista, että asennat keskimmäisen lasipaneelin oikein paikalleen.

A B

Lampun vaihtaminen

VAROITUS! Sähköiskun vaara. Lamppu voi olla kuuma.

1. Katkaise laitteen virta ja odota, että se jäähtyy.
2. Irrota laite verkkovirrasta.
3. Aseta liina uunin pohjalle.

HUOMIO! Pitele halogeenilamppua aina kankaalla peitettynä, jotta lamppuun ei pala rasvajäämiä.

Takalamppu

1. Irrota suojalasi kiertämällä sitä.
2. Puhdista lampun kansi.
3. Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
4. Asenna lasinen kansi.

Vianmääritys

VAROITUS! Lue turvallisuutta koskevat luvut.

Käyttöhäiriöt...

Ongelma Tarkista, että...
Laite ei kuumene. Automaattinen virrankatkaisu on pois toi-minnasta.
Laite ei kuumene. Laitteen luukku on kiinni.
Laite ei kuumene. Sulake ei ole palanut.
Laite ei kuumene. Lukko on kytketty pois päältä.
Lamppu on kytketty pois päältä. Kostea kiertoilma -toiminto aktivoituu.
Lamppu ei toimi. Lamppu on palanut.
Err C3 Laitteen luukku on suljettu tai luukun lukkoei ole vaurioitunut.
Err F102 Laitteen luukku on kiinni.
Err F102 Luukun lukko ei ole vaurioitunut.
Näytössä näkyy 00:00. On tapahtunut sähkökatkos Aseta kellonaika.
Vettä vuotaa uunin lokerosta. Lokerossa on liikaa vettä.

Jos näytössä näkyy jokin muu kuin tässä taulukossa kuvattu virhekoodi, kytke asuinrakennuksen sulake pois päältä ja uudelleen päälle ja käynnistä laite uudelleen. Jos virhekoodi tulee uudelleen näkyviin, ota yhteyttä valtuutettuun huoltopalveluun.

Huoltotiedot

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen etukehyksestä. Se näkyy, kun luukku avataan. Älä poista arvokilpeä laitteesta.

Suosittelemme, että kirjoita tiedot tähän:

Malli (MOD.):
Tuotenumero (PNC):
Sarjanumero (S.N.):

Tekniset tiedot

Tekniset tiedot

Mitat (sisä)	LeveysKorkeusSyvyys	480 mm361 mm416 mm
Leivinpellin pinta-ala 1438 cm2
Ylälämpövastus 2300 W
Alalämpövastus 1000 W
Grilli 2300 W
Rengas 2400 W
Kokonaisluokitus 3490 W
Jännite 220 - 240 V
Taajuus	50 - 60 Hz
Toimintojen lukumäärä	9

Energiatehokkuus

Tuotetietolomake ja tuotetiedot Euroopan unionin energiamerkintä- ja ekologisen suunnittelun ja asetusten mukaan

Toimittajan nimi IKEA
Mallin tunniste FRILLESBO 406.002.36
Energiatehokkuusluokka 81.2
Energiatehokkuusluokka A+
Energiankulutus normaalikäytössä Ylä- ja alalämpö - toiminnossa	0.93 kWh/kierros
Energiankulutus vakiokuormalla, tuuletintila 0.69 kWh/kierros
Pesien lukumäärä 1
Lämpölähde Sähkö
Äänimer.voimak 72 l
Uunityyppi Kalusteeseen asennettava uuni
Massa 33.6 kg
IEC/EN 60350-1 – Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja grillit – Menetelmiä tehon mittaukseen.

Tehonkulutuksen tuotetiedot ja enimmäisaika soveltuvan alhaisen virrankulutuksen saavuttamiseen

Virrankulutus valmiustilassa 0.8 W
Laitteen vaatima enimmäisaika, jotta se voi saavuttaa automaattisesti sopivan pienen virrankulutuksen	20 min

Energiansäästövinkkejä

Seuraavat vinkit auttavat säästämään energiaa laitteen käytön yhteydessä.

Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita ja tummia, heijastamattomia vuokia ja astioita energiatehokkuuden parantamiseksi.

Älä esikuumenna laitetta ennen kypsennystä, ellei sitä ole erikseen suositeltu.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käyttäminen ruoanlaiton yhteydessä

Jos mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.

Jäännöslämpö

Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle asetukselle 3–10 minuuttia ennen kypsennysajan päättymistä. Jälkilämpö laitteen sisällä jatkaa ruoka-aineksien kypsentämistä.

Pidä ruoka lämpimänä ja lämmitä muita ruokalajeja jälkilämpöä käyttäen.

Kun sammutat laitteen virran, näytössä näkyy jälkilämpö tai lämpötila.

Ruoan lämpimänä pitoon

Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää

ruoan lämpimänä. Jälkilämmön merkkivalo tai lämpötila syttyy näyttöön.

Kypsentäminen lampun ollessa sammutettuna

Kytke lamppu pois päältä kypsennyksen aikana. Kytke se päälle ainoastaan tarvittaessa.

Kostea kiertoilma

Tämä toiminto säästää energiaa ruoanlaiton aikana.

Kun tämä toiminto on käytössä, lamppu sammu automaattisesti 30 sekunnin kuluttua. Voit sytyttää lampun uudelleen, mutta tällöin energiasäästö on pienempi.

Ympäristönsuojelu

Kierrätä materiaalit, jotka on merkitty merkillä kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä

kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

IKEA-TAKUU

Kuinka kauan IKEA-takuu on voimassa?

Tämä takuu on voimassa 5 vuotta IKEA-myymälästä hankitun laitteen alkuperäisestä ostopäivämäärästä lähtien. Alkuperäinen ostokuitti vaaditaan ostotodistukseksi. Jos takuuaikana tehdään huoltotöitä, laitteen takuuaika ei pitene sen vuoksi.

Huoltotöiden suorittaja

IKEA:n palveluntarjoaja tarjoaa huollon omien huoltoliikkeidensä tai valtuutettujen huoltoliikkeiden verkoston kautta.

Takuun kattavuus

Takuu kattaa laitteessa esiintyvät viat, jotka ovat aiheutuneet valmistus- tai

materiaalivirheistä IKEA:sta ostopäivän jälkeen. Tämä takuu koskee vain kotitalouskäyttöä. Poikkeukset on määritetty kohdassa Takuun piiriin kuulumattomat asiat. Takuuaikana vian korjaamisesta aiheutuvat kustannukset, esim. korjaukset, varaosat, työ ja matkakulut, kuuluvat takuun piiriin sillä ehdolla, että laite on korjattavissa ilman erityiskuluja ja että vika liittyy takuunalaiseen valmistus- tai materiaalivirheeseen. Euroopan yhteisön direktiivi (nro 99/44/EY) ja vastaavat maakohtaiset määräykset ovat voimassa näiden ehtojen mukaisesti. Vaihdetut osat siirtyvät IKEA:n omistukseen.

Ongelman korjaaminen IKEA:n taholta

IKEA:n nimeämä palveluntarjoaja tarkastaa tuotteen ja määrittää omaan harkintaansa perustuen, onko tuote tämän takuun alainen. Jos se katsotaan takuun alaiseksi, IKEA:n palveluntarjoaja tai valtuutettu huoltoliike oman harkintaansa perustuen joko korjaa viallisen tuotteen tai vaihtaa sen samanlaiseen tai vastaavaan tuotteeseen.

Takuun piiriin kuulumattomat asiat

• Normaali kuluminen.
• Tahalliset tai laiminlyönnin aiheuttamat vahingot, käyttöohjeiden noudattamisen laiminlyönnin aiheuttamat vahingot, virheellinen asennus tai kytkentä väärään jännitteeseen, kemiallisen tai sähkökemiallisen reaktion aiheuttamat vahingot, ruostuminen, syöpyminen tai vesivahingot mukaan lukien näihin rajoittumatta vesijohtoverkon liian suuri kalkkipitoisuus, epätavallisten ympäristöolosuhteiden aiheuttamat vahingot.

- Kulutusosat mukaan lukien paristot ja lamput.

- Ei toiminnalliset ja koristeosat, jotka eivät vaikuta laitteen normaaliin käyttöön, mukaan lukien naarmut ja mahdolliset värimuutokset.

- Vierasesineiden tai aineiden aiheuttamat vahingossa syntyneet vauriot ja sihtien, vedenpoistojärjestelmien tai pesuainelokeroiden puhdistuksen yhteydessä syntyneet vahingot.

- Seuraavien osien vaurioituminen: keraaminen lasipinta, lisävarusteet, astia- ja ruokailuvälinekorit, syöttö- ja poistoputket, tiivisteet, lamput ja lampun suojukset, näytöt, kytkimet, kotelot ja koteloiden osat, ellei näitä vahinkoja voida osoittaa valmistusvirheiden aiheuttamiksi.

- Tapaukset, joissa vikaa ei löydy huoltohenkilön käynnin aikana.

- Korjaukset, joita eivät ole suorittaneet nimeämämme palvelutarjoajat ja/tai valtuutettu huoltoliike, tai jos on käytetty muita kuin alkuperäisiä varaosia.

• Virheellisen tai määräysten vastaisen asennuksen aiheuttamat korjaukset.
• Laitteen käyttö muussa kuin kotitalousympäristössä, ts. ammattikäytössä.
• Kuljetusvahingot. Jos asiakas kuljettaa tuotteen kotiinsa tai muuhun osoitteeseen, IKEA ei ole vastuussa mahdollisista kuljetuksen aikana syntyneistä vahingoista. Jos taas IKEA toimittaa tuotteen asiakkaan toimitusosoitteeseen, toimituksen aikana syntyneet vahingot sisältyvät takuuseen.
• IKEA-kodinkoneen ensiasennuksen kustannukset. Jos IKEA:n palveluntarjoaja tai valtuutettu huoltoliike korjaa tai korvaa kodinkoneen tämän takuun ehtojen alaisuudessa, palveluntarjoaja tai valtuutettu huoltoliike asentaa tarvittaessa korjatun kodinkoneen uudelleen tai asentaa korvaavan laitteen.
  Tämä rajoitus ei koske ammattitaitoisen asiantuntijan suorittamaa virheetöntä työtä, jossa on käytetty alkuperäisiä varaosia, laitteen sopeuttamiseksi toisen EU-maan teknisten turvallisuusmääräysten mukaiseksi.

Maakohtaisen lainsäädännön soveltaminen

IKEA:n takuu antaa Sinulle tiettyjä laillisia oikeuksia, jotka kattavat tai ylittävät kaikki maakohtaisesti vaihtelevan paikallisen lainsäädännön vaatimukset. Se ei rajoita mitenkään Kuluttajasuojalaissa määritettyjä oikeuksia.

Kelpoisuusalue

Palvelut laitteille, jotka on hankittu EU-maassa ja siirretty toiseen EU-maahan, tuotetaan uuden maan normaalien takuuehtojen mukaisesti. Palvelun suoritusvelvollisuus takuun rajoissa on olemassa vain, jos:

- laite vastaa sen maan teknisiä vaatimuksia, jossa takuuvaatimus tehdään, ja on asennettu näiden vaatimusten mukaisesti.

- laite vastaa asennusohjeita ja käyttöohjeen turvallisuusohjeita ja on asennettu niiden mukaisesti.

IKEA-laitteiden myynninjälkeinen palvelu:

Pyydämme ottamaan yhteyttä IKEA:n myynninjälkeiseen palveluun osoitteeseen:

1. tämän takuun alaisen korvausvaatimuksen tekeminen,
2. IKEA-keittiökalusteisiin tarkoitetun IKEA-laitteen asennukseen liittyvien selventävien tietojen pyytäminen. Huolto ei anna seuraaviin liittyviä selventäviä tietoja:
3. IKEA-keittiön yleinen asennus,

4. sähköliitäntä (mikäli laitteen mukana toimitetaan pistoke ja virtajohto), vesi- ja kaasuliitännät, sillä nämä on annettava valtuutetun huoltoteknikon tehtäväksi.

5. IKEA-laitteen käyttöohjeiden sisältöön ja teknisiin tietoihin liittyvien selvennysten pyytäminen.

Varmistaaksesi, että voimme palvella Sinua parhaalla mahdollisella tavalla, lue huolellisesti tämän oppaan sisältämät asennusohjeet ja/tai käyttöohjeet, ennen kuin otat yhteyttä meihin.

Yhteydenotot palvelua tarvittaessa

Tämän oppaan viimeisellä sivulla on täydellinen luettelo IKEA:n nimeämistä yhteyshenkilöistä sekä heidän puhelinnumeronsa.

i Jotta voimme palvella Sinua mahdollisimman nopeasti, pyydämme soittamaan tämän oppaan lopussa mainittuun puhelinnumeroon. Ilmoita aina tässä oppaassa mainittu asiaasi koskevan laitteen numero. Varmista ennen kuin soitat meille, että sinulla on laitteen, jota varten tarvitset apuamme, IKEA-tuotenumero (8-numeroinen koodi) ja sarjanumero (arvokilvessä oleva 8-numeroinen koodi).

SÄILYTÄ OSTOKUITTI!

Ostokuitti on ostotodistus, ja se vaaditaan takuuta varten. Huomaa, että kuitissa on mainittu myös IKEA-tuotteen nimi ja numero (8-numeroinen koodi) jokaisesta ostamastasi laitteesta.

Lisäavun tarve

Jos sinulla on muita kuin kodinkoneiden myynninjälkeiseen palveluun liittyviä kysymyksiä, ota yhteys lähimmän IKEA-myymälän puhelintukipalveluun. Suosittelemme, että luet kodinkoneen käyttöohjeen huolellisesti, ennen kuin otat meihin yhteyttä.

Table des matières
