GEBRUIKSAANWIJZING PDS 120 B3 PARKSIDE

Bedienings- en veiligheidsinstructies.

Vertaling van de originele handleiding.

IT MT CH

SEGA DA TRAFORO

Vouw voor het lezen de pagina met de afbeeldingen uit en maak u vervolgens vertrouwd met alle functies van het product.

ES

1. Verklaring van de symbolen op het product 60
2. Inleiding....61
3. Productbeschrijving (afb. 1 - 16)....61
4. Inhoud van de levering (afb. 5.1, 5.2, 6)....62
5. Beoogd gebruik....62
6. Algemene veiligheidsvoorschriften 63
7. Restrisico's....66
8. Technische gegevens....66
9. Uitpakken 67
10. Voor de ingebruikname 68
11. Montage 68
12. Bediening 70
13. Elektrische aansluiting....72
14. Transport 72
15. Opslag 72
16. Reiniging & onderhoud....72
17. Reparatie & bestellen van reserveonderdelen.... 73
18. Afvalverwerking en hergebruik....74
19. Verhelpen van storingen....75
20. Garantiebewijs....76
21. Explositietekening 211
22. Conformiteitsverklaring 212

1. Verklaring van de symbolen op het product

	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheids-voorschriften!		Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies zijn.		Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen.
	Let op! Gevaar voor letsel! Ra het draaiende zaagblad niet aan!		Schakelaar voor het schakelen tussen handmatige besturing (M), “Stop” positie en voetpedaalbesturing (F) (zie 12.4 en 12.5)
	Het werken met lang haar is verboden. Draag bij lang haar een haarnetje.		Het gebruik van handschoenen is verboden.
	Zaaghoogte max. bij 0° Zaaghoogte m
	Aan/uit-schakelaar werklamp slagregel
			Het product voldoet aan de geldende EU-bepalingen.

Verklaring van de signaalwoorden in de gebruikshandleiding

GEVAAR	Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.
WAARSCHU-WING	Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.
VOORZICHTIG	Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.
LET OP	Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.
OPMERKING	Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

2. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• ondeskundige behandeling,
• Het niet in acht nemen van de gebruikshandleiding
• Reparaties door derden, niet geautoriseerde vakmensen
• Inbouw en vervanging van niet-originele reserve-onderdelen
• Niet-beoogd gebruik
• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw product te leren kennen en de beoogde toepassingsmogelijkheden te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Bewaar de gebruiksaanwijzing bij het product in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het product mogen alleen personen werken, die voor het gebruik van het product geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn.

De vereiste minimumleeftijd moet in acht worden genomen.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van producten van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-na-leving van deze handleiding of de veiligheidsvoorschriften.

3. Productbeschrijving (afb. 1 - 16)

1. Afblaasinrichting
2. Houder (afblaasinrichting)
3. Kartelschroef
4. Bevestiging (zaagbladbescherming)
5. Zaagbladbescherming
6. Zaagtafel
7. Voetpedaal
8. Deksel links
9. Bewaarbox
10. Opslagplekken
11. Spanhendel
12. Draagarm
13. Gradenverdeling
14. Kartelmoer
15. Afzuigaansluiting
16. Aan/uit-schakelaar

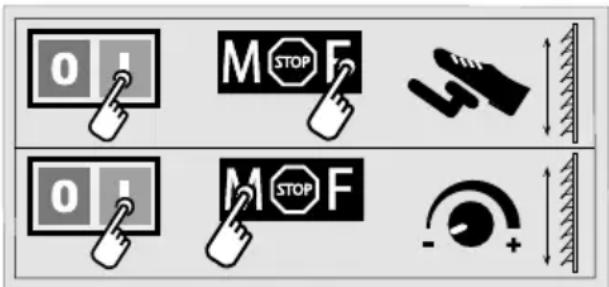

17. Keuzeschakelaar werkmodus
18. Slagregelaar
19. Montagepunten (rubbervoeten voorgemonteerd)
20. Werklamp
21. Aan/uit-schakelaar werklamp
22. Zaagblad
23. Inbussleutel 3 mm
24. Neerhouder
25. Schroef (neerhouder)
26. Tafelinzetstuk
27. Zaagbladafdekking, boven
28. Zaagbladklemschroef, boven
29. Zaagbladklemschroef, onder

30. Zaagbladafdekking, onder

31. Hoek

32. Schroef (graadschaal)
33. Aanwijzer
34. Schroef (afdekking links - voor)
35. Schroef (afdekking links - achter)
36. Fijnzekering
37. Stelschroef met borgmoer

4. Inhoud van de levering (afb. 5.1, 5.2, 6)

Pos.	Aantal	Aanduiding
A	1x	decoupeerzaag
5 / 24	1x	Zaagbladbescherming met neerhouder
25	1x	Schroef (neerhouder)
1	1x	afblaasinrichting
22	4x	Zaagblad voor hout en kunststoffen
31	1x	hoek
	1x	Boorsjabloon
23	1x	Inbussleutel 3 mm
E	4x	Zeskantbout M8 x 70
D	4x	Zeskantmoer M8
C	8x	Onderlegringen
	1x	Originele gebruikshandleiding

5. Beoogd gebruik

De decoupeerzaag wordt gebruikt voor het zagen van kantige houtblokken of andere materialen zoals bijv. plexiglas, GFK, schuimstof, rubber, leer en kurk.

Gebruik de zaag niet voor het zagen van rond materiaal. Rond materiaal kan snel kantelen.

Het product mag uitsluitend voor het beoogde doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

Bovendien moeten de van kracht zijnde voorschriften ter voorkoming van ongevallen strikt worden nageleefd.

Andere algemene arbo-, gezondheids- en veiligheidsvoorschriften moeten in acht worden genomen.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Het product mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

• Er mogen uitsluitend voor de machine geschikte zaagbladen worden gebruikt.
• Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.
• Personen die de machine bedienen of die onderhoud aan de machine verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.
• Bovendien moeten de van kracht zijnde voorschriften ter voorkoming van ongevallen strikt worden nageleefd.
• Andere algemene arbo-, gezondheids- en veiligheidsvoorschriften moeten in acht worden genomen.

- De fabrikant is niet aansprakelijk voor wijzigingen die aan de machine worden aangebracht en de hieruit voortvloeiende schade.

6. Algemene veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

⚠ WAARSCHUWING! Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip „Elektrisch gereedschap“ is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

b) Let op dat u geen fysiek contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.
d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, aan op te han-gen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende van het apparaat. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.
e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toe-passing ervan, verkleint het risico op verwondingen.

c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroom- voorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroom- voorziening aansluit, kan dit tot letsel en ongevallen leiden.
d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.
e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.
g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weg-legt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.
d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als deze door onervaren personen worden gebruikt.
e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.
f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.
g) Gebruik elektrische apparaten, inzetstuk, inzetstukken etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toe-passingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.
h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserve-onderdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd.

Speciale veiligheidsvoorschriften voor decou- peerzagen

• In een noodgeval de machine direct uitschakelen en de voedingsstekker loskoppelen.
• Neem deze aanwijzingen in acht, voor en terwijl u met de zaag werkt.
• Gebruik de zaag niet voor het zagen van brandhout.
• De machine is voorzien van een veiligheidsschakelaar tegen herinschakelen van de machine na spanningsuitval.
• Controleer bij toepassing van een verlengsnoer, of de diameter voldoende is voor de stroomopname van de zaag. Minimale diameter 1,5 mm ^2 .
• Kabeltrommel alleen in afgerolde toestand gebruiken.
• Personen die aan of met de machine werken, mogen niet worden afgeleid.
• De zaagbladen mogen na het uitschakelen van de aandrijving niet worden afgeremd door er zijdelings tegenaan te drukken.
• Plaats uitsluitend scherpe, breukvrije en niet-ver-vormde zaagbladen in de machine.
• Defecte zaagbladen moeten onmiddellijk worden vervangen.
• Gebruik geen zaagbladen die niet overeenkomen met de in deze gebruikshandleiding aangegeven specificaties.
• Controleer of alle voorzieningen die het zaagblad afdekken correct werken.
• De veiligheidsvoorzieningen van de machine mo-gen niet worden gedemonteerd of onbruikbaar worden gemaakt.
• Beschadigde of defecte veiligheidsvoorzieningen dienen onverwijld te worden vervangen.
• Zaag geen werkstukken die te klein zijn om ze nog goed met uw hand vast te kunnen houden.

• Belast de machine niet zodanig dat ze stil komt te staan.

• Druk het werkstuk altijd stevig tegen het werkblad aan.

• Verwijder nooit losse houtsplinters, spaanders of vastzittende houtstukken als het zaagblad draait.
• Voor het oplossen van storingen aan het geblokkeerde inzetstuk moet de machine inzetstuk de machine worden uitgeschakeld. Netstekker loskoppelen. Verwijder de blokkade. Let op! Gevaar voor letsel door zaagblad! Draag veiligheidshandschoenen! Voer een testrun zonder werkstuk uit. Let op dat er geen ongewone geluiden of schommelingen optreden. Als dit het geval is, moet het apparaat worden uitgeschakeld en moet contact worden opgenomen met de fabrikant.
• Voer ombouw-, instellings-, meet- en reinigingswerkzaamheden uitsluitend bij uitgeschakelde motor uit. Netstekker loskoppelen.
• Controleer voor het inschakelen of de sleutel en het instelgereedschap zijn verwijderd.
• Bij het verlaten van de werkplek moet de motor altijd worden uitgeschakeld en de stekker uit het contact getrokken.
• Elektrische installaties, reparaties en onderhoudswerkzaamheden mogen uitsluitend door bevoegde technici worden uitgevoerd.
• Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de reparatie of het onderhoud is voltooid.
• De veiligheids-, werk- en onderhoudsinstructies van de fabrikant en de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.
• De relevante ongevallenpreventievoorschriften en alle overige algemeen erkende veiligheids-technische voorschriften moeten in acht worden genomen.
• De zaag is uitsluitend bestemd voor opstelling binnenshuis.
• Werkstukken die kleiner zijn dan de zaagbladbescherming, kunnen tot letsel aan handen en vingers leiden. Gebruik geschikte hulpmiddelen!
• Vermijd verkrampte handposities bij het geleiden van het werkstuk en posities waarbij het wegglijden van de hand direct in het zaagblad zou leiden.
• Plaats het zaagblad altijd dusdanig dat de tanden omlaag richting de zaagtafel wijzen.

• Neem altijd een juiste bladspanning in om het scheuren van de zaagbladen te vermijden.

• Ga altijd bijzonder voorzichtig te werk bij het zagen van materiaal met onregelmatige zaagprofielen.

• Bij het terugtrekken van het werkstuk kunnen de tanden in de zaagsnede vasthaken, met name als het zaagsel de zaagsnede blokkeren. In dit geval moet u de zaag afstellen, de stekker loskoppelen, met een wig de zaagsnede openen en het werkstuk wegtrekken.
• Verlaat de werkplek nooit zonder de zaag eerst uit te schakelen. Wacht tot de zaag tot stilstand is gekomen.
• Plaats, lijm of bouw geen onderdelen op de werk-tafel samen als de zaag draait.
• Zaag pas na het vrijmaken van de werktafel van materiaalresten en gereedschap inschakelen. Laat alleen het te bewerken werkstuk en eventuele werkmiddelen (wiggen) op de werktafel.
• Draag altijd een veiligheidsbril.
• Houd de vingers op een veilige afstand van het zaagblad.
• Geleid het werkstuk veilig en stevig en laat het op geen enkel moment losser.
• Verlaat de werkplek nooit zonder eerst de zaag uit te schakelen.
• Laat het feit dat u vertrouwd bent met de zaag niet tot onachtzaamheid leiden. Door onachtzaamheid kan er reeds in een fractie van een seconde ernstig letsel ontstaan.

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

Bewaar de veiligheidsvoorschriften zorgvuldig.

7. Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

- Gevaar voor de gezondheid, veroorzaakt elektriciteit bij gebruik van onjuiste snoeren.

• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de veiligheidsvoorschriften en het gebruik conform de voorschriften alsook de gebruikshandleiding in acht worden genomen.
• Voorkom het onvoorzien opstarten van het product: Bij het insteken van de stekker in het stopcontact, mag de startknop niet worden ingedrukt. Gebruik het inzetstuk dat in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product.
• Houd uw handen buiten de werkomgeving, wanneer het product in bedrijf is.
• Longschade, als geen geschikt stofmasker wordt gedragen.
• Gehoorschade, als de voorgeschreven gehoorbescherming niet wordt gedragen.
• Gevaar voor ongevallen door contact met de handen in het niet-afgeschermde zaaggebied van het werkstuk.
• Gevaar voor letsel bij gereedschapswissel (gevaar voor snijwonden).
• Beknellen van de vingers.
• Gevaar door terugslag.
• Kantelen van het werkstuk door een te klein oplegoppervlak van het werkstuk.
• Aanraken van het snijwerktuig.
• Wegslingeren van takken en werkstukdelen.

Opgenomen vermogen ....80 Watt (S1*)

120 Watt (S6 30%**)

Aantal slagen 500-1700 min ^-1

Hefbeweging....12 mm

Standvlak 630 x 295 mm

Tafel zwenkbaar....0° tot 45° naar links

Tafelgrootte....415 x 255 mm

Zaagbladlengte ca....134 mm

Reikwijdte 406 mm

Zaaghoogte max. bij 0°....50 mm

Zaaghoogte max. bij 45°....22 mm

min. maat werkstuk B x H ....100 x 22 mm

max. maat werkstuk B x H ....400 x 50 mm

Beschermingsgraad IP X0

doorBeschermingsklasse ....I

Continubedrijf bij constante belasting

** Bedrijfsmodus S6 30%:

Ononderbroken periodieke bedrijf (cyclusduur 10 min).

Om de motor niet ontoelaatbaar te verwarmen, mag de motor 30% van de cyclusduur met het aangegeven nominale vermogen worden gebruikt en moet vervolgens 70% van de cyclusdoor zonder doorlopen.

Geluidsemissiewaarden

Geluid

De geluidswaarden zijn overeenkomstig EN 62841 bepaald.

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn.

Geluidsdrukniveau L_pA .....66,9 dB

Onzekerheid K_pA 3 dB

Geluidsvermogensniveau L_WA .....79,9 dB

Onzekerheid K_WA 3 dB

• De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.
• De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde kunnen ook worden gebruikt als eerste indicatie van de belasting.
• De trillings- en geluidsemissies kunnen van opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het elektrisch apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.
• Het is noodzakelijk om veiligheidsmaatregelen vast te stellen om de gebruiker te beschermen, op basis van een eerste indicatie van de trillingsbelasting tijdens de gebruiksomstandigheden (hierbij moeten alle onderdelen van de bedrijfscyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd waarin deze ingeschakeld is, maar onbelast draait).

Neem bij de betreffende werkplekwaarden ook mogelijke afwijkingen van land tot land in acht. De vermelde informatie stelt de gebruiker echter in staat, een betere inschatting van gevaren en risico's t maken.

Beperk de geluidsproductie tot een minimum!

• Gebruik uitsluitend goed functionerende apparaten.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
• Zorg dat het apparaat niet overbelast raakt.
• Laat het apparaat eventueel controleren.
• Schakel het apparaat uit als deze niet in bedrijf is.

Geschikte zaagbladen

Er kunnen in de handel verkrijgbare zaagbladen met een minimumlengte van 127 mm met en zonder stift worden gebruikt.

9. Uitpakken

• Open de verpakking en verwijder het product voorzichtig.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamatis op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

⚠ WAARSCHUWING!

Het product en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

10. Voor de ingebruikname

10.1 Algemene aanwijzingen

• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd.
• Het zaagblad moet vrij kunnen draaien.
• Let bij al bewerkt hout op vreemde voorwerpen, zoals bijv. spijkers of schroeven enz.
• Controleer, voordat u op de aan/uit-schakelaar drukt, of het zaagblad correct gemonteerd is en of de bewegende delen soepel lopen.
• Overtuig u voor het aansluiten van de machine, dat de gegevens op het typeplaatje overeenkomen met de gegevens van het stroomnet.
• Sluit de machine alleen aan op een correct ge-installeerd geaard stopcontact dat met minimaal 10 A is gezekerd.

10.2 Montage van de zaagbladbescherming (5) (afb. 1 + 7)

1. Draai de kartelschroef (3) tegen de klok in totdat de draad niet meer in het boorgat steekt.
2. Verwijder de schroef (neerhouder) (25) en neem de neerhouder (24) eruit. Gebruik hiertoe een kruiskopschroevendraaier (niet bij de levering inbegrepen).
3. Steek de bevestiging (zaagbladbescherming) (4) in het boorgat.
4. Klem de bevestiging (zaagbladbescherming) (4) vast door de kartelschroef (3) aan te draaien.
5. Verwijder het zaagblad zoals beschreven onder 11.1.4.
6. Bevestig de neerhouder (25) met behulp van de schroef (neerhouder) (25) aan de bevestiging (zaagbladbescherming) (4). Gebruik hiertoe een kruiskopschroevendraaier (niet bij de levering inbegrepen)
7. Plaats het zaagblad, zoals beschreven onder 11.1.5,.

10.3 Montage van de decoupeerzaag op een werkbank

Voor de montage heb je nodig:

Inhoud van de levering:

• Zeskantbout M8 (4x) (E)
  • Zeskantmoer M8 (4x) (D)
  • Onderlegring ∅ 8,4 mm (8x) (C)
• Boorsjabloon

De lengte van de te gebruiken schroeven varieert met de dikte van de tafelplaat.

WAARSCHUWING

Gevaar voor letsel! Trek bij alle montagewerkzaamheden aan de decoupeerzaag altijd de stekker uit het stopcontact.

1. Monteer de decoupeerzaag (A) op een massieve werktafel van hout. Hierdoor kan een sterke ge - luidsproductie door trillingen worden vermeden.
2. Markeer de boorgaten (zie afb. 5.2) met behulp van het bijgevoegde boorsjabloon.
3. Boor 4 gaten (diameter 8 mm) in de werktafel (B).

4. Schroef de decoupeerzaag met de werktafel (B) met de zeskantbout (E) door de montagepun- ten (afb. 3 pos. 19) in de onderstaande volgorde (afb. 5.1) vast:

5. D Zeskantmoer

6. C Onderlegring
7. A Decoupeerzaag
8. B Werktafel
9. C Onderlegring

10. E Zeskantbout

11. Haal de zeskantmoeren (D) goed aan.

11. Montage

WAARSCHUWING

Gevaar voor letsel! Trek bij alle montagewerkzaamheden aan de decoupeerzaag altijd de stekker uit het stopcontact.

11.1 Montage/vervanging van het zaagblad (afb. 1, 8-11)

WAARSCHUWING

Om letsel door onbedoeld starten te voorkomen: Druk voor het verwijderen of vervangen van het zaagblad altijd de toets "0" in en trek de stekker uit het stopcontact.

11.1.1 Tafelinzetstuk verwijderen/plaatsen

1. Draai de kartelschroef (3) los.
2. Stel de zaagbladbescherming (5) geheel naar boven.
3. Reik onder de zaagtafel (6) en duw het tafelinzetstuk (26) naar boven.
4. Nu kan het tafelinzetstuk (26) worden verwijderd.

Let bij het plaatsen van het tafelinzetstuk (26) op de positie van de zaagsnede. Het tafelinzetstuk (26) moet worden geplaatst zoals in afb. 8 weergegeven. Anders kan de machine bij versteksnedes beschadigd raken.

11.1.2 Verwijderen van het zaagblad zonder pennen (optioneel)

1. Om het zaagblad (22) te verwijderen, verwijder het tafelinzetstuk (26) naar boven. (zie 11.1.1)
2. Haal eerst de spanning er af door de spanhendel (11) omhoog te klappen. Door het draaien van de spanhendel (11) rechtsom kan de spanning, indien nodig, verder worden gereduceerd.
3. Druk de draagarm (12) iets omlaag (zie afb. 9).
4. Draai de bovenste zaagbladklemschroef (28) los.
5. Houd nu het zaagblad vast, omdat deze anders in het apparaat valt (zie afb. 10).
6. Draai de onderste zaagbladklemschroef (29) los met de inbussleutel (23) (zie afb. 11).
7. Verwijder het zaagblad van bovenaf.

11.1.3 Plaatsen van het zaagblad zonder pennen (optioneel)

De tanden van het zaagblad moeten altijd omlaag wijzen.

1. Bevestig eerst het zaagblad (22) in de ste zaagbladhouder (30). Om het zaagblad (22) vast te zetten, draai de onderste zaagbladklem-schroef (29) met de inbussleutel (23) vast.
2. Druk de draagarm (12) iets omlaag. Fixeer het andere einde van het zaagblad (22) in de bovenste zaagbladhouder (27) (zie afb. 9).
3. Fixeer het zaagblad (22) met de bovenste zaagbladklemschroef (28) (zie afb. 10).
4. Span het zaagblad (22) met de spanhendel (11) door deze weer naar beneden te drukken. Con -troleer de spanning van het zaagblad (22). Als de spanning te gering is, kunt u deze door rechtsom draaien van de spanhendel (11) verhogen. Ont -span hierbij eerst weer de spanhendel (11).
5. Plaats het tafelinzetstuk (26) weer terug. (zie 11.1.1)

11.1.4 Verwijderen van het zaagblad met pennen

1. Om het zaagblad (22) te verwijderen, verwijder het tafelinzetstuk (26) naar boven. (zie 11.1.1)

2. Haal eerst de spanning er af door de spanhendel (11) omhoog te klappen. Verminder de spanning verder door rechtsom te draaien.

3. Houd het zaagblad goed vast en druk de draagarm (12) iets omlaag (zie afb. 9).

4. Trek het zaagblad uit de bovenste en onderste zaagbladhouder (27/30).

11.1.5 Plaatsen van het zaagblad met pennen

De tanden van het zaagblad moeten altijd omlaag wijzen.

1. Breng het einde van het zaagblad (22) door het boorgat in de tafel. Breng de pennen van het zaagblad (22) in de overeenkomstige uitsparingen van de bovenste en onderste zaagbladhouder (27/30).
2. Plaats eerst het zaagblad (22) in de onderste zaagbladhouder (30).
3. Druk de draagarm (12) iets omlaag (zie afb. Plaats eerst het zaagblad (22) in de onders zaagbladhouder (27).
4. Controleer de positie van de zaagbladpinnen in de zaagbladhouders (27/30).
5. Span het zaagblad (22) met de spanhendel (11) door deze weer naar beneden te drukken. Controleer de spanning van het zaagblad (22). Als de spanning te gering is, kunt u deze door rechtsom draaien verhogen. Ontspan hierbij eerst weer de spanhendel (11).
6. Plaats het tafelinzetstuk (26) weer terug. (zie 11.1.1)

AANWIJZING

Aan de linkerzijde bevindt zich een bewaarbox waarin u de vervangingszaagbladen en de inbus-sleutel kunt opbergen (zie afb. 15).

11.2 Controle van de spanning van het zaagblad WAARSCHUWING

Controleer de bladspanning regelmatig en ook na het plaatsen van een zaagblad.

Span het zaagblad na montage, door de spanhendel (11) omlaag te drukken.

Mocht de bladspanning te laag of te hoog zijn, gaat u als volgt te werk:

1. Klap de spanhendel (11) omhoog.
2. Draai de spanhendel (11) rechtsom om de spanning te verhogen en linksom om deze te verlagen.
3. Druk de spanhendel (11) weer omlaag, om c instelling te fixeren.

Het zaagblad moet, bij een juiste spanning, een zachte toon geven bij het "aantikken", net als bij een snaar.

11.3 Fijninstelling van de hoekschaal (afb. 12; 12.1)

LET OP

Controleer de instelling van de hoekschaal, voordat u met het apparaat werkt.

1. Draai de borgmoer van de stelschroef (37) met behulp van een beksleutel SW8 (niet bij de levering inbegrepen) los.
2. Gebruik voor het instellen van de zaagtafel een 90°-hoek (31). Leg deze op de zaagtafel en tegen het zaagblad (afb. 12).
3. Draai de kartelmoer (14) los. De stelschroef (37) zover verstellen, tot de hoek tussen (22) en zaagtafel (6) 90° bedraagt.
4. Draai de kartelmoer (14) en de borgmoer van de stelschroef (37) weer vast.
5. Draai de schroef (32) los en draai de aanwijzer (33) op de 0°-markering.
6. Voer een testsnede uit. Controleer de hoek op het werkstuk met een winkelhaak. Stel eventueel de aanwijzer (33) af.

11.4 Montage van de neerhouder (afb. 6, 7) AANWIJZING:

Voor de montage van de neerhouder (24) moet de af fabriek voorgemonteerde zaagblad (22) worden verwijderd (zie 11.1).

1. Verwijder het zaagblad (22), zoals beschreven onder 11.1.
2. Verwijder de neerhouder (24) van de bevestiging (4). Draai de schroef (25) volledig los met behulp van een kruiskopschroevendraaier (niet bij de levering inbegrepen) (zie afb. 6).
3. Breng de houder (4) in de opening (zie afb. 7).
4. Fixeer de houder (4) met de kartelschroef (3).
5. Monteer de neerhouder (24) op de bevestiging (4). Steek de schroef (25) op de bevestiging (4). Haal de schroef (25) met een kruiskopschroevendraai- er (niet bij de levering inbegrepen) aan.
6. Plaats het zaagblad (22) weer terug, zoals onder 11.1 beschreven.
7. Let op dat de neerhouder (24) het zaagblad (22) niet aanraakt.

11.4.1 Instellen van de neerhouder

AANWIJZING: De neerhouder (24) moet altijd overeenkomstig de werkstukhoogte worden aangepast. Het werkstuk mag hierbij niet worden vastgeklemd, maar moet vrij beweegbaar zijn. De neerhouder (24) dient als borging, dat het werkstuk niet naar boven kan worden getrokken en daarbij het zaagblad (22) vernield.

1. Draai voor het instellen van het neerhouder (24) de kartelschroef (3) los.
2. Stel de neerhouder (24) in op de hoogte van het werkstuk.
3. Haal de kartelschroef (3) weer vast.

zaagblad 1.5 Montage van de afblaasinrichting (afb. 8)

1. Controleer of de zaagbladbescherming (5) omlaag is geklapt.
2. Schroef de afblaasinrichting (1) rechtsom op de houder (2), zoals in afb. 8 weergegeven.

LET OP: Bedien het product alleen met een geschikte spanenafzuiginstallatie. Gebruik geen huishoudstofzuiger.

Sluit een geschikte spanenafzuiginstallatie (niet bij de levering inbegrepen) op de afzuigmof (15) aan (zie afb. 13, afbeelding dient als voorbeeld).

LET OP: Controleer en reinig regelmatig de afzuigkanalen.

12. Bediening

12.1 Algemene aanwijzingen

• De zaag snijdt het hout niet zelfstandig. De gebruiker maakt het zagen mogelijk door geleiding van het hout in het bewegende zaagblad.
• De tanden zagen het hout alleen bij neerwaartse slag.
• Het hout moet langzaam in het zaagblad worden gevoerd, omdat de tanden van het zaagblad zeer klein zijn.

• Elke persoon die met de zaag wil werken, heeft een bepaalde leertijd nodig. Tijdens deze periode zullen gegarandeerd enkele bladen breken.

• Tijdens het zagen van dikke houtblokken moet met name in acht worden genomen dat het zaagblad niet wordt verbogen of verdraaid.

• Door een voorzichtige werkwijze wordt de levensduur van het zaagblad verhoogd.

12.2 Aan/uit-schakelaar (16) (afb. 2)

• Inschakelen: Druk op de toets "I".
• Uitschakelen: Druk op de toets "0".

LET OP

De machine is voorzien van een veiligheidsschakelaar tegen herinschakelen van de machine na spanningsuitval.

Als de decoupeerzaag is ingeschakeld en de stroomvoorziening wordt onderbroken, blijft de decoupeerzaag uitgeschakeld, ook als de stroomvoorziening weer wordt hersteld. Voor het inschakelen drukt u opnieuw op toets "I".

12.3 Bedrijf werklamp (afb. 4)

1. Bedien de aan/uit-schakelaar (21) om de werk-lamp (20) aan en uit te schakelen.

12.4 Regelaar aantal slagen (afb. 2)

Met de regelaar aantal slagen (18) kunt u het aantal slagen overeenkomstig het te zagen materiaal instellen. Voor zacht materiaal adviseren wij een hoger aantal slagen, voor hard materiaal een lager aantal slagen. Draai de regelaar aantal slagen (18) rechtsom om het aantal slagen te verhogen. Draai de slagregelaar linksom om het aantal slagen te verlagen.

12.5 Werkmodi (afb. 1, 2)

De decoupeerzaag kan met de hand of met het voetpedaal worden bediend.

1. Controleer of de machine is ingeschakeld.
2. Zet de keuzeschakelaar werkmodus (17) op de positie "M" om de zaag met de hand te bedienen.
3. Stel de slagregelaar (18) in op een voor het materiaal geschikte aantal slagen (zie 12.4).

12.5.2 Besturing met het voetpedaal

1. Controleer of de machine is ingeschakeld.
2. Zet de keuzeschakelaar werkmodus (17) op de positie "F" om de zaag met het voetpedaal (7) te bedienen.
3. Het aantal slagen kan nu worden geregeld met de pedaalstand. Als u het voetpedaal (7) volledig intrapt, heeft u het maximaal aantal slagen.

VOORZICHTIG

Bij het omzetten van besturing met het voetpedaal naar besturing met de hand start de machine automatisch. Het aantal slagen komt overeen met het op de slagregelaar (18) ingestelde aantal slagen.

12.5.3 Stop-positie

Als de keuzeschakelaar Werkmodus (17) in positiv Stop (middelste stand) wordt gezet, stopt de machine.

VOORZICHTIG

De machine is in deze positie niet uitgeschakeld. Bij het omzetten van besturing met het voetpedaal naar besturing met de hand start de machine automatisch. Het aantal slagen komt overeen met het op de slagregelaar (18) ingestelde aantal slagen.

12.6 Uitvoeren van uitsparingen

Met deze decoupeerzaag zijn uitsparingen in werk- stukken mogelijk, zonder dat de buitenzijde of omvang van het werkstuk beschadigd wordt.

1. Verwijder het zaagblad (22) zoals onder 11.1 beschreven.
2. Boor een gat in het werkstuk.
3. Leg het werkstuk met het boorgat over de opening van het tafelinzetstuk (26) op de zaagtafel (6).

4. Plaats het zaagblad (22) (zoals onder 11.1 b schreven) door het boorgat in het werkstuk en stel de bladspanning in.

5. Verwijder na het beëindigen van de uitsparing het zaagblad (22) uit de bladhouder (zoals onder 11.1 beschreven).

6. Neem het werkstuk van de tafel.

12.7 Uitvoeren van versteksnedes (afb. 14) WAARSCHUWING

Wees bij het uitvoeren van versteksnedes uitzonderlijk voorzichtig. Door het kantelen van de zaagtafel wordt de kans op wegglijden groter. Er bestaat gevaar voor letsel.

1. Voor het maken van verstekzaagsneden moet de afstand tussen de op de houder (24) gemonteerde zaagbladbeschermer (5) en de werktafel dienovereenkomstig worden ingesteld.
2. Zwenk de tafel, door de kartelmoer (14) los maken en de zaagtafel (6) in de gewenste positie te kantelen.
3. Haal de kartelmoer (14) aan.

13. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften.

De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster-deuropeningen worden geleid
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer
• Snijplekken omdat over het netsnoer is gereden
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen.

Gebruik uitsluitend aansluitkabels met de aanduiding H 05 VV- F.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Aansluittype Y

Als het netsnoer van dit apparaat beschadigd is, moet dit door de fabrikant, diens servicedienst of door een soortgelijk gekwalificeerde persoon vervangen worden om gevaar te vermijden.

Wisselstroommotor

De netspanning moet 220 - 240 V\~ zijn.

Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

14. Transport

• Transporteer het elektrisch gereedschap door deze aan de hiervoor aangebrachte uitsparingen op het onderstel en de motorafdekking op te til- len.
• Gebruik nooit de veiligheidsvoorzieningen om het apparaat te hanteren of te transporteren.
• Let op dat tijdens het transport van het vrijliggende deel van het zaagblad is afgedekt, bijvoorbeeld door de veiligheidsvoorziening.

15. Opslag

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats.

of De optimale opslagtemperatuur ligt tussen 5 en 30°C.

Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

16. Reiniging & onderhoud

WAARSCHUWING

Schakel de zaag altijd uit en trek de stekker uit het stopcontact voor alle onderhouds- en reinigingswerkzaamheden.

16.1 Reiniging

Zorg dat de veiligheidsinrichtingen, de ventilatie-sleuven en de motorbehuizing zo stof- en vuilvrij mo-gelijk zijn. Wij adviseren om het apparaat direct na elk gebruik te reinigen.

16.1.1 Buitenkant schoonmaken

• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep.
• Gebruik geen reinigings- of oplosmiddelen. Deze kunnen de kunststofonderdelen van het apparaat aantasten.
• Let op dat er geen water in het apparaat terecht komt.

16.1.2 Binnenkant schoomaken (afb. 15)

1. Open de bewaarbox (9).
2. Verwijder de schroef (35).
3. Draai de schroef (34) los.
4. Verwijder de afdekking (8).
5. Blaas de binnenzijde van het apparaat met perslucht bij lage druk uit.
6. Breng de afdekking (8) weer aan.
7. Fixeer de schroef (34).
8. Plaats de schroef (35) weer terug en haal deze aan.
9. Sluit de bewaarbox (9).

16.2 Onderhoud

16.2.1 Lager (afb. 1/pos. 10)

Smeer de lagerpunten (10) van de keerrollen uiterlijk na ca. 25-30 bedrijfsuren met een hoogwaardig machinevet.

16.2.2 Koolborstels

Bij overmatige vonkvorming moet u de koolborstels door een elektricien laten controleren.

LET OP

De koolborstels mogen alleen door een elektricien worden vervangen.

16.2.3 Netsnoer

Wanneer het netsnoer van dit apparaat beschadigd raakt, moet deze door de fabrikant, diens service-dienst of door een soortgelijk gekwalificeerde persoon vervangen worden om gevaar te vermijden.

16.2.4 Fijnzekering vervangen (afb. 16)

Bij een defecte fijnzekering (36) moet deze door een fijnzekering van hetzelfde type 5 A/250 V ( 5 x 20 mm) worden vervangen.

WAARSCHUWING

Overbrug de fijnzekering (36) niet. Plaats geen zekeringen van een ander type. Dit kan beschadigingen aan het apparaat veroorzaken.

17. Reparatie & bestellen van reserveonderdelen

Na reparatie of onderhoud controleren of alle veiligheidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, on-toegankelijk bewaren.

Let op: Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Draag hiertoe een klantenservice of een geautoriseerde specialist op. Overeenkomstig geldt dit ook voor accessoires.

Aansluitingen en reparaties

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

17.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje

Reserveonderdelen/accessoires

Artikel Artikel-nummer
Universele zaagbladset 5 x 12 stuks, 130 x 75 x 16	88000010
Rond zaagblad, 12 stuks, 130 x 1,03 x 0,38 / Z 38	88001509
Fretzaagbladen, 12 stuks, 130 x 1,16 x 0,43 / Z 8	88002701
Fretzaagbladen, 12 stuks, 130 x 1,25 x 0,45 / Z 12	88002702
Fretzaagbladen, 12 stuks, 135 x 0,97 x 0,40 / Z 13	88002703
Fretzaagbladen, 12 stuks, 135 x 0,82 x 0,36 / Z 16	88002704
Fretzaagbladen, 12 stuks, 135 x 0,62 x 0,29 / Z 20	88002705
Pennenzaagbladen, 6 stuks, 135 x 2 x 0,25 / Z 25	88000011
Pennenzaagbladen, 6 stuks, 135 x 2 x 0,25 / Z 18	88000012
Pennenzaagbladen, 6 stuks, 135 x 3 x 0,5 / Z 10	88000013
afblaasinrichting 5901403012
Zaagbladbescherming 5901403009
Tafelinzetstuk 5901403039

17.2 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Koolborstels, zaagblad, tafelin-zetstukken

* niet persé in de levering opgenomen!

18. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishou delijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

- Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektro-nische apparatuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelingspunten (b.v. gemeentewerven)

• LIDL biedt u direct in de filialen en winkels re-tourmogelijkheden aan. Terugzending en af-voer zijn voor u gratis.
• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.
• Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

19. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
Zaagblad zonder pennen laat los na het uitschakelen van de motor	Zaagbladklemschroef (28/29) te licht aangehaald	Zaagbladklemschroef (28/29) weer vast aandraaien
Motor start niet Uitval netzekering Netzekering controleren
		Verlengsnoer defect Verlengsnoer vervangen
		Fijnzekering defect Fijnzekering controleren en evt. door een fijnzekering van hetzelfde type vervangen.
		Aansluitingen op de motor of schakelaar niet in orde
		Motor of schakelaar defect Door elektricien laten controleren
Zaagbladen breken Spanning onjuist ingesteld Juiste spanning instellen
			Belasting te sterk
			Onjuist zaagbladtype
			Werkstuk niet recht aangevoerd
Zaagblad zwenkt uit, niet recht uitgelijnd.	Houders niet uitgelijnd	Draai de schroeven los, waarmee de houders zijn bevestigd. Breng de houders in loodrechte positie en haal de schroeven weer aan.

20. Garantiebewijs

Geachte klant,

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeel-kundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

- De garantieperiode bedraagt 3 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

- Om een garantieclaim geldend te maken neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis naar ons kunt retourneren. Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

20.1 Afhandeling van een garantieclaim

Volg de onderstaande instructies om ervoor te zorgen dat uw claim snel wordt afgehandeld:

• Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 457888_2401) bij de hand als bewijs van aankoop.
• Het artikelnummer vindt u op het typeplaatje op het product, een gravure op het product, de titelpagina van uw handleiding (linksonder) of op de sticker op de achterkant of onderkant van het product.
• Neem bij functiestoringen of andere defecten eerst telefonisch of per e-mail contact op met de hieronder genoemde serviceafdeling.

- U kunt dan een als defect geregistreerd product, met bijvoeging van het aankoopbewijs (kassabon) en met vermelding van wat het defect is en wanneer het defect is opgetreden, gratis opsturen naar het aan u opgegeven serviceadres.

- U kunt deze en vele andere handleidingen bekijken en downloaden op parkside-diy.com. Met deze QR-code komt u direct op parkside-diy.com. Selecteer uw land en gebruik het zoekvenster om de gebruikshandleiding te zoeken. Als u het artikelnummer (IAN) 457888_2401 invoert, gaat u naar de gebruikshandleiding voor uw artikel.

Vestiging: Duitsland

Servicekontakt (BE):

Naam: TeleMarCom European

Services GmbH

Am Ziegelweiher 24

DE - 61130 Nidderau

Telefoon: 00800 4003 4003

E-mail: [e-mail]

Vestiging: Duitsland

PDF ONLINE parkside-diy.com
