NÁVOD K OBSLUZE PDS 120 B3 PARKSIDE

Pokyny pro obsluhu a bezpečnostní pokyny.

Překlad originálního provozního návodu.

HU

DEKOPÍRFÜRÉSZ

Před čtením si rozložte stránku s obrázky a poté se seznamte se všemi funkcemi výrobku.

SK

1. Vysvětlení symbolů na výrobku.... 118
2. Úvod....119
3. Popis výrobku (obr. 1 - 16)....119
4. Rozsah dodávky (obr. 5.1, 5.2, 6)....120
5. Použití v souladu s určením 120
6. Všeobecné bezpečnostní pokyny 120
7. Zbytková rizika 123
8. Technické údaje....124
9. Rozbalení....125
10. Před uvedením do provozu 125
11. Konstrukce 126
12. Obsluha....128
13. Elektrické připojení 129
14. Přeprava 129
15. Skladování.... 129
16. Čištění a údržba 130
17. Oprava & objednávka náhradních dílů 130
18. Likvidace a recyklace....131
19. Odstraňování poruch.... 132
20. Záruční list....133
21. Rozpadový výkres 211
22. Prohlášení o shodě....212

1. Vysvětlení symbolů na výrobku

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!		Používejte ochrannou masku proti prachu. Při zpracovávání dřeva a dalších materiálů může vznikat zdraví škodlivý prach. Nesmí být zpracováván materiál obsahující azbest!
	Používejte ochranu sluchu.Působení hluku může vést ke ztrátě sluchu.		Používejte ochranné brýle. Během práce vzniklé jiskry nebo z přístroje odlétávající třisky, hobliny a prachové částice mohou způsobit ztrátu zraku.
	Pozor! Nebezpečí zranění! Nedotýkejte se pilového kotouč provozu!	M STOP F	Spínač na přepínání mezi ručním řízením (M), polohou stop a řízením nožním pedálem (F) (viz 12.4 a 12.5)
	Obsluha s dlouhými vlasy zakázána. V případě dlouhých vlasů noste vlasovou sitku.		Používání rukavic zakázáno.
	Max. řezná výška při 0° Max. řezná v
	Hlavní vypínač pracovní svítilny Regul
			Výrobek odpovídá platným evropským směrnicím.

Vysvětlení signálních slov v návodu k obsluze

NEBEZPEČÍ	Signální slovo označující bezprostředně nastávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.
VAROVÁNÍ	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.
OPATRNĚ	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání.
POZOR	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnictví/majetku.
UPOZORNĚNÍ	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnictví/majetku.

2. Úvod

Výrobce:

Scheppach GmbH

přejeme vám mnoho radosti a úspěchu při práci s novým výrobkem.

Upozornění:

Výrobce tohoto výrobku neručí podle platného záko- na o odpovědnosti za vady výrobku za škody, které vzniknou na tomto výrobku nebo jeho prostřednic- tvím v případě:

• neodborné manipulace,
• Nedodržování návodu k obsluze
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• použití, které není v souladu s určením

- výpadků elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE 0113

Mějte na paměti:

Před montáží a zprovozněním si přečtěte celý návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení s výrobkem a jeho používání v souladu s určením.

Návod k obsluze obsahuje důležitá upozornění, jak s výrobkem pracovat bezpečně, odborně a ekonomicky, abyste zabránili rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost výrobku.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz výrobku.

Uchovávejte návod k obsluze u výrobku v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.

S výrobkem smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena.

Dodržujte minimální požadovaný věk obsluhy.

Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných výrobků zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

1. Zařízení na odfukování pilin
2. Držák (Zařízení na odfukování pilin)
3. Šroub s rýhovanou hlavou
4. Držák (Ochrana pilového listu)
5. Kryt pilového kotouče
6. Stül pily
7. Nožní pedál
8. Kryt vlevo
9. Úložná schránka
10. Ložiska
11. Upínací páka
12. Rameno
13. Úhlová stupnice
14. Rýhovaná matice
15. Přípojka odsávání
    těst Spínač / vypínač

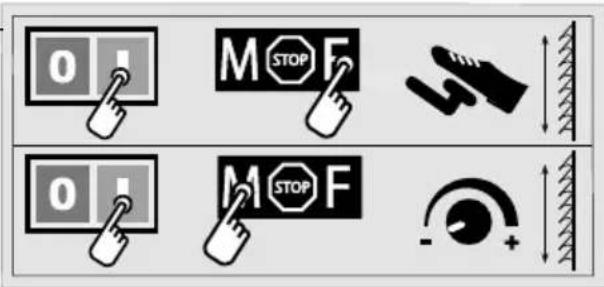

16. Přepínač pracovního režimu
17. Regulace zdvihů
18. Montážní body (předmontované pryžové patky)
19. Pracovní svítilna
20. Hlavní vypínač pracovní svítilny
21. Pilový kotouč
22. Inbusový klíč 3 mm
23. Přidržovač
24. Šroub (přidržovač)
25. Stolní vložka
26. Držák pilového listu nahoře
27. Horní svěrací šroub pilového listu
28. Spodní svěrací šroub pilového listu
29. Držák pilového listu dole
30. Úhelník
31. Šroub (stupnice)
32. Ukazatel
33. Šroub (kryt vlevo – vpředu)
34. Šroub (kryt vlevo - vzadu)
35. Jemná pojistka
36. Nastavovací šroub s pojistnou maticí

4. Rozsah dodávky (obr. 5.1, 5.2, 6)

Poz. Počet Označení

A 1 x	Dekupírovací pila
5 / 24	1 x	Kryt pilového kotouče spřidržovačem
25	1 x	Šroub (přidržovač)
1 1 x	Zařizení na odfukování pilin
22	4 x	Pilový kotouč na dřevo a plasty
31	1 x	Úhelník
	1 x	Vrtací šablona
23	1 x	Inbusový klíč 3 mm
E	4 x	Šrouby se šestihrannou hlavou M8 x 70
D	4 x	Šestihranné matice M8
C	8x	Podložka
	1 x	Překlad originálního návodu k obsluze

5. Použití v souladu s určením

Vyřezávací lupínková pila slouží křezání hranatých dřevěných obrobků nebo jiných materiálů, např. plexisklo, GFK, pěnový materiál, pryž, kůže a korek. Nepoužívejte pilu křezání kulatého materiálu. Kulatý materiál se snadno pootočí.

Výrobek se smí používat pouze v souladu ním. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Součástí použití k určenému účelu je dodržov bezpečnostních pokynů a také montážní návod provozní pokyny v návodu k obsluze.

Osoby provádějící obsluhu a údržbu výrobku s ním musí být seznámeny a informovány o potenciálních nebezpečích.

Kromě toho je třeba co nejpřesněji dodržovat platné předpisy pro prevenci nehodovosti.

Je třeba dodržovat ostatní všeobecná pravidla pro oblasti pracovního lékařství a bezpečnostně technická pravidla.

Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou.

Výrobek se smí provozovat jen s originálními díly a originálním příslušenstvím výrobce.

Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.

Mějte na paměti, že naše výrobky nebyly v so du s určením konstruovány pro komerční, řemeslné a průmyslové použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

• Smí se používat pouze pilové kotouče vhodné pro konkrétní stroj.
• Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.
• Osoby provádějící obsluhu a údržbu stroje s ním musí být seznámeny a informovány o potenciálních nebezpečích.
• Kromě toho je třeba co nejpřesněji dodržova platné předpisy pro prevenci nehodovosti.
• Je třeba dodržovat ostatní všeobecná pravidla pro oblasti pracovního lékařství a bezpečnostně technická pravidla.
• Změny stroje zcela vylučují ručení výrobce za škody, které takto vzniknou.

6. Všeobecné bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje,

rkterými je tento elektrický nástroj opatřen. Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumuláto- rem (bez síťového kabelu).

Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dob-ře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adapté. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly přístroje. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.

e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i provenkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.

f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

Bezpečnost osob

a) Při práci s elektrickým nástrojem budte pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana slu-chu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.
c) Zabraňte neúmyslnému uvedení do provo- zu. Než elektrický nástroj připojíte k napá- jení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujištěte se, že je vypnutý. Máte-li při přenášení elektrického ná- stroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky zapnutý, může to vést r hodám.
d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.
e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po čas-tém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

Používání elektrického nástroje a zacházení s ním

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.
c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.
d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.
e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

g) Používejte elektrický nástroj, nástavce atd. v souladu s těmito instrukcemi. Zohledně- te přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpeč- ným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odbomý personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

Speciální bezpečnostní pokyny pro dekupírovací pily

• V případě nouze stroj ihned vypněte a vytáhněte síťovou zástrčku.
• Před prací s pilou a během ní se řídte těmito pokyny.
• Nepoužívejte pilu k řezání palivového dříví.
• Stroj je vybaven bezpečnostním spínačem proti opětnému zapnutí po výpadku el. napětí.
• Pokud je nutný prodlužovací kabel, zajistěte, aby měl dostatečný průřez pro příkon pily. Minimální průřez 1,5 mm ^2 .
• Naviják kabelů používejte pouze v odvinutém stavu.
• Osoby pracující se strojem musí své práci věnovat náležitou pozornost.
• Pilové kotouče nesmí být v žádném případě brzděny po vypnutí pohonu postranním protitlakem.
• Používejte pouze dobře nabroušené, nedeformované pilové kotouče bez prasklin.
• Vadné pilové kotouče musí být okamžitě vymě něny.
• Nepoužívejte pilové listy, které neodpovídají parametrům uvedeným v tomto návodu k použití.
• Musí být zajištěno, aby všechny prvky, které zakrývají pilový kotouč, fungovaly bezchybně.

• Bezpečnostní zařízení u stroje nesmí být demon- tována ani upravena na nepoužitelná.

• Poškozená nebo vadná ochranná zařízení musí být okamžitě vyměněna.

• Neřezejte žádné obrobky, které jsou přiliš malé, aby mohly být bezpečně udrženy v ruce.
• Nezatěžujte stroj natolik, že se zastaví.
• Obrobek vždy silně přitlačte na pracovní desku.
• S pilovým kotoučem v provozu nikdy ʼnujte třísky, hobliny nebo upevněné dřevěné díly.
• K odstraňování poruch na zablokovaném nástavci stroj vypněte. Vytáhněte síťovou zástrčku. Odstraňte zablokování. Pozor! Nebezpečí zranění pilovým listem! Používejte ochranné rukavice! Provedte zkušební chod bez obrobku. Dávejte pozor na to, aby se nevyskytly neobvyklé zvuky nebo vibrace. Pokud se tak stane, přístroj vypněte a obraťte se na výrobce.
• Přestrojování, seřizování, měření a čištění provádějte pouze s vypnutým motorem. Vytáhněte síťovou zástrčku.
• Zkontrolujte před zapnutím, že jsou klíče a nastavovací nástroje odstraněny.
• Při opuštění pracoviště vypněte stroj a vytáhněte sítovou zástrčku.
• Elektrickou instalaci, opravy a údržbu smějí provádět jen odborní pracovníci.
• Všechny ochranné a bezpečnostní prvky musí být namontovány zpět ihned po dokončení oprav údržby.
• Je nutné dodržovat veškeré pokyny výrobce bezpečnosti, provozu a údržbě stroje, a také rozměry uvedené v technických datech.
• Je nutné dodržovat příslušné předpisy k prevenci úrazů a ostatní všeobecně uznávaná bezpečnostně technická pravidla.
• Pila je určena pouze k instalaci v interiérech.
• Obrobky menší než kryt pilového listu mohou způsobit zranění rukou a prstů. Používejte vhodné pomůcky!
• Při vedení obrobku zabraňte křečovitým polohám rukou a pozicím, při kterých by uklouznutí vedlo přímo k pilovému listu.
• Pilový list vkládejte vždy tak, aby zuby směřovaly dolů ke stolu pily.
• Vždy nastavte správné napnutí listu, abyste bránili jeho přetržení.

• Opatrně postupujte zejména při řezání materiálu s nepravidelnými profily řezu.

• Při tažení obrobku zpět se mohou zuby zchytit v řezné mezeře, zvláště když mezeru blokují piliny.
  V takovém případě byste měli pilu vypnout, táhnout síťovou zástrčku, řeznou mezeru otevřít klínem a obrobek vyjmout.

• Nikdy neopouštějte pracoviště, aniž byste pilu - předtím vypnuli. Vyčkejte, dokud se pila nezastaví.
• Během chodu pily nepokládejte, nelepte ani ne-sestavujte díly na pracovním stolu.
• Pilu zapněte až po odstranění zbytků materiálu a nástrojů z pracovního stolu. Na pracovním stole nechte pouze obráběný obrobek a případné pracovní pomůcky (klíny).
  • Vždy noste ochranné brýle.
• Držte prsty v bezpečné vzdálenosti od pilového listu.
• Obrobek vedte bezpečně a pevně v žádném okamžiku ho nenechte volně.
• Nikdy neopouštějte pracoviště, aniž byste pilu předtím vypnuli.
• Nedovolte, aby vás vaše obeznámenost s pilou vedla k nepozornosti. Nepozornost může vést ve zlomku sekundy k těžkým zraněním.

Varování! Tento elektrický nástroj vytváří během aprovozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivkní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Bezpečnostní pokyny dobře uchovejte.

7. Zbytková rizika

Výrobek je zkonstruován podle stavu techniky a rukznávaných bezpečnostně technických předpisů.

Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Ohrožení zdraví zásahem elektrickým proudem za- při použití elektrických přívodních kabelů, které nejsou v pořádku.

• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.

• Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití souladu s určeným účelem“ a kompletní „návod k obsluze“.

• Zabraňte náhodnému uvedení výrobku do provozu: Při zapojování zástrčky do zásuvky nesmí být stisknuté tlačítko provozu. Používejte nástavec, který je doporučen v tomto návodu k obsluze. Tím zajistíte, že výrobek bude pracovat s optimálním výkonem.
• Při provozu výrobku nevkládejte ruce do pracovního prostoru.
• Poškození plic, pokud není používána vhodná protiprašná maska.
• Poškození sluchu, pokud není používána vhodná ochrana sluchu.
• Nebezpečí nehody kvůli kontaktu rukou s nezakrytou oblastí řezání nástroje.
• Nebezpečí zranění při výměně nástroje (nebezpečí pořezání).
• Pohmoždění prstů.
• Ohrožení zpětným rázem.
• Převrácení obrobku kvůli nedostatečné ploše uložení obrobku.
• Dotyk řezného nástroje.
  Nebezpečí vymrštění zbytků větví a částí obrobku.

8. Technické údaje

Sítové napětí....220-240 V\~/50 Hz

Příkon....80 W (S1*) ....120 W (S6 30 %**)

Počet zdvihů 500-1700 min ^-1

Zdvihový pohyb 12 mm

Odstavná plocha 630 x 295 mm

Výkyvný stůl....0° až 45° doleva

Velikost stolu....415 x 255 mm

Délka pilového listu cca....134 mm

Vyložení...... 406 mm

Max. řezná výška při 0°....50 mm

Max. řezná výška při 45°....22 mm

Min. rozměry obrobku Š x V....100 x 22 mm

Max. rozměry obrobku Š x V....400 x 50 mm

Druh krytí IP X0

Třída ochrany....I

Hmotnost cca 13 kg

*Druh provozního režimu S1:

Nepřetržitý provoz při konstantním zatížení.

**Druh provozního režimu S6 30 %:

v Nepřetržitý periodický provoz (doba trvání 10 min).

Aby nedošlo k nedovolenému zahřátí motoru, nesmí motor překročit 30 % pracovního cyklu s uvedeným jmenovitým výkonem a následně musí běžet 70 % pracovního cyklu bez zatížení.

Hodnoty hlukových emisí

Hluk

Hodnoty hluku byly zjištěny podle normy EN 62841.

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

• Uvedená celková hodnota vibrací a uvedená hodnota hlukových emisí byly měřeny normovaným zkušebním postupem a mohou být použity ke srovnání elektrického nástroje s jiným.
• Uvedená celková hodnota vibrací a uvedená hodnota hlukových emisí lze použít rovněž k předběž-nému odhadu zatížení.
• Emise vibrací a hlukové emise se mohou během realného používání elektrického nástroje lišit od uvedených hodnot v závislosti na způsobu použití elektrického nástroje, především podle toho, jaký obrobek se bude obrábět.
• Je nezbytné stanovit bezpečnostní opatření pro ochranu pracovníka obsluhy na základě posouzení zatížení vibracemi během skutečných podmínek použití (přitom je třeba zohlednit všechny části provozního cyklu, například doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, avšak běží bez zatížení).

Spolehlivé hodnoty na pracovišti se mohou lišit i v zá-vislosti na státu. Tato informace by ale měla uživate-lům pomoci lépe odhadnout rizika a předcházet jim.

• Používejte pouze bezvadné přístroje.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte svůj styl práce přístroji.

• Přístroj nepřetěžujte.

• Případně nechte přístroj přezkoušet.

• Přístroj vypněte, když se nepoužívá.

Vhodné pilové listy

Je možné použití všech běžných pilových listů s minimální délkou 127 mm s kolíkem i bez.

9. Rozbalení

• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda nevykazují škody způsobené přepravou. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Před použitím se s výrobkem seznamte podle návodu k obsluze.
• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby.

⚠️ VAROVÁNÍ!

Výrobek a balicí materiál nejsou dětská hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

10. Před uvedením do provozu

10.1 Všeobecné pokyny

• Před uvedením do provozu musí být rádně namontovány všechny kryty a bezpečnostní zařízení.
• Pilový kotouč musí mít možnost volného pohybu.
• U již obrobeného dřeva dávejte pozor na cizí tělesa, např. hřebíky nebo šrouby atd.
• Před použitím spínače pro zapnutí/vypnutí ujistěte, zda je pilový kotouč správně namontován a pohyblivé díly se pohybují lehce.
• Před připojením stroje se přesvědčte, že údaje na typovém štítku shodné s údaji sítě.
• Stroj připojte pouze do zásuvky s řádně nainstalovaným ochranným kontaktem jištěným minimálně 10 A.

10.2 Montáž krytu pilového kotouče (5) (obr. 1 + 7)

1. Otáčejte šroubem s rýhovanou hlavou (3) proti směru hodinových ručiček, dokud závit nepřestane vyčnívat z otvoru.
2. Odstraňte šrouby (přidržovač) (25) a vyjměte přidržovač (24). Použijte k tomu křížový šroubovák (není součástí rozsahu dodávky).
3. Zavedte držák (kryt pilového kotouče) (4) do otvoru.
4. Upněte držák (kryt pilového kotouče) (4) utažením šroubu s rýhovanou hlavou (3).
5. Vyjměte pilový kotouč způsobem popsaným v bodu 11.1.4.
6. Přidržovač (25) upevněte pomocí šroubu (přidržovač) (25) k držáku (kryt pilového kotouče) (4). Použijte k tomu křížový šroubovák (není součástí rozsahu dodávky)
7. Opět nasadte pilový kotouč způsobem popsaným v bodu 11.1.5.

10.3 Montáž dekupírovací pily na dílenský stůl

K montáži potřebujete:

Obsaženo v rozsahu dodávky:

• Šroub se šestihrannou hlavou M8 (4x) (E)
• Šestihranná matice M8 (4x) (D)
• Podložka ∅ 8,4 mm (8x) (C)
  • Vrtací šablona

Délka použitých šroubů se liší podle tloušťky stolní desky.

VAROVÁNÍ

Nebezpečí zranění! Před prováděním všech montážních prací na vyřezávací pile odpojte síťovou zástrčku.

1. Dekupírovací pilu (A) namontujte na masivní pracovní stůl ze dřeva. Tak lze zabránit značné hlučnosti následkem vibrací.
2. Vyznačte vrtané otvory (viz obr. 5.2) pomocí přiložené vrtací šablony.
   se 3. Do pracovního stolu (B) vyvrtejte 4 otvory (průměr 8 mm).
3. Přišroubujte dekupírovací pilu na pracovní stůl jsou (B) šroubem se šestihrannou hlavou (E) skrz montážní body (obr. 3, pol. 19) v následujíc pořadí (obr. 5.1):
4. D Šestihranná matice

5. C Podložka

6. B Dekupírovací pila

7. B Pracovní stůl
8. C Podložka

9. E Šroub se šestihrannou hlavou

10. Dotáhněte nakonec šestihrannou matici (D).

11. Konstrukce

VAROVÁNÍ

Nebezpečí zranění! Před prováděním všech montážních prací na vyřezávací pile odpojte síťovou zástrčku.

11.1 Montáž / výměna pilového kotouče (obr. 1, 8–11)

VAROVÁNÍ

Pro zabránění zraněním v důsledku spuštění omylem: Před odstraněním nebo výměnou pilového listu vždy stiskněte tlačítko „0“ a odpojte síťovou zástrčku ze zásuvky.

11.1.1 Odstranění / vložení stolní vložky

1. Povolte šroub s rýhovanou hlavou (3).
2. Nastavte kryt pilového listu (5) úplně nahoru.
3. Sáhněte pod stůl pily (6) a zatlačte stolní vložku (26) nahoru.
4. Nyní lze stolní vložku (26) odstranit.

Při vkládání stolní vložky (26) dejte pozor na polohu řezné mezery. Stolní vložku (26) je třeba vložit podle obr. 8. Jinak se může stroj při řezání na pokos poškodit.

11.1.2 Výjmutí pilového listu bez kolíků (volitelně)

1. Pro vyjmutí pilového kotouče (22) vyjměte stolní vložku (26) směrem nahoru. (viz 11.1.1)
2. Povolte nejdříve napnutí vyklopením upínací páky (11) nahoru. Otáčením upínací páky proti směru pohybu hodinových ručiček lze napnutí v případě potřeby ještě snížit.
3. Tlačte rameno (12) lehce dolů (viz obr. 9).
4. Poté povolte horní svěrací šroub pilového listu (28).
5. Nyní pilový kotouč pevně podržte, jinak spadne dovnitř přístroje (viz obr. 10).
6. Povolte svěrací šroub pilového listu dole (29) inbusovým klíčem (23) (viz obr. 11).
7. Pilový list vyjměte směrem nahoru.

11.1.3 Vložení pilového listu bez kolíků (volitelně)

Zuby pilového listu musí vždy směřovat dolů.

1. Pilový kotouč (22) upevněte nejprve do držáku pilového listu dole (30). Pro upevnění pilového kotouče (22) utáhněte spodní svěrací šroub pilového listu (29) inbusovým klíčem (23).
2. Tlačte rameno (12) lehce dolů. Druhý konec pilového listu (22) připevněte do horního držákí pilového listu (27) (viz obr. 9).
3. Pilový kotouč (22) upevněte horním svěracím šroubem pilového listu (28) (viz obr. 10).
4. Pilový kotouč (22) napněte upínací pákou (11) tím, že ji stisknete opět dolů. Zkontrolujte napnutí pilového kotouče (22). Je-li napnutí příliš malé, můžete je zvýšit otáčením ve směru pohybu hodinových ručiček. Předtím však znovu povolte upínací páku (11).
5. Znovu vložte stolní vložku (26). (viz 11.1.1)

11.1.4 Vjymutí pilového kotouče s kolíky

1. Pro vyjmutí pilového kotouče (22) vyjměte stolní vložku (26) směrem nahoru. (viz 11.1.1)
2. Povolte nejdříve napnutí vyklopením upínací páky (11) nahoru. Uvolněte případně napnutí otáčením proti směru hodinových ručiček.
3. Pilový list pevně podržte a zatlačte rameno (12) lehce dolů (viz obr. 9).
4. Pilový list vytáhněte z držáku pilového listu dole a nahoře (27/30).

11.1.5 Vložení pilového kotouče s kolíky

Zuby pilového listu musí vždy směřovat dolů.

1. Vedte konec pilového listu (22) do otvoru ve stolu. Zasuňte kolíky pilového kotouče (22) do příslušných vybrání v držáku pilového listu nahoře a dole (27/30).
2. Pilový kotouč (22) usadte nejdříve v držáku pilového listu dole (30).

(11) 3. Tlačte rameno (12) lehce dolů (viz obr. 9). Vložte pilový list (22) do držáku pilového listu nahoře (27).

1. Zkontrolujte polohu kolíků pilového listu v držácích pilového listu (27/30).
2. Pilový kotouč (22) napněte upínací pákou (11 tím, že ji stisknete opět dolů. Zkontrolujte napnutí pilového kotouče (22). Je-li napnutí příliš malé, můžete je zvýšit otáčením ve směru pohybu hodinových ručiček. Předtím však znovu povolte upínací páku (11).
3. Znovu vložte stolní vložku (26). (viz 11.1.1)

UPOZORNĚNÍ

Na levé straně se nachází úložná schránka které lze ukládat náhradní pilové kotouče a inbusový klíč (viz obr. 15).

11.2 Kontrola napnutí pilového kotouče VAROVÁNÍ

Pravidelně a po nasazení pilového listu kontrolujte napnutí listu.

Pilový list po montáži napněte tlakem na páku (11) dolů.

Pokud je napnutí listu příliš malé nebo velké, postupujte následujícím způsobem:

1. Vyklopte upínací páku (11) nahoru.

2. Ke zvýšení napnutí otáčejte upínací pákou (11) ve směru hodinových ručiček a k jeho proti směru hodinových ručiček.

3. K zafixování nastavení zatlačte opět upínací páku (11) směrem dolů.

Při správném napnutí by měl pilový list po „brnknutí“ vydat jasný zvuk jako struna.

11.3 Přesné nastavení úhlové stupnice (obr. 12; 12.1)

POZOR

Nastavení úhlové stupnice zkontrolujte dříve, než zahájíte práci s přístrojem.

1. Uvolněte pojistnou matici nastavovacího šroubu (37) pomocí očkového klíče SW8 (není v rozsahu dodávky).
2. K nastavení stolu pily použijte úhelník 90° Položte ho ke stolu pily a k pilovému listu (obr. 12).
3. Uvolněte rýhovanou matici (14). Nastavovací šroub (37) nastavte tak, aby úhel mezi pilovým listem (22) a stolem pily (6) byl 90°.
4. Opět utáhněte rýhovanou matici (14) a pojistnou matici nastavovacího šroubu (37).
5. Povolte šroub (32) a otočte ukazatel (33) ke značce 0°.
6. Provedte zkušební řez. Zkontrolujte úhel na obrobku úhloměrem. V případě potřeby seriďte ukazatel (33).

11.4 Montáž přidržovače (obr. 6, 7) UPOZORNĚNÍ:

Před montáží přidržovače (24) je nutné pilový kotouč (22) namontovaný při výrobě demontovat (viz 11.1).

1. Vyjměte pilový kotouč (22) způsobem popsa- (9), veným v bodu 11.1.
2. Vyjměte přidržovač (24) z držáku (4). Uvolněte zcela šroub (25) pomocí šroubováku s krížovou hlavou (není v rozsahu dodávky) (viz obr. 6).
3. Zavedte držák (4) do otvoru (viz obr. 7).
4. Připevněte držák (4) pomocí šroubů s rýhovanou hlavou (3).
5. Namontujte přidržovač (24) k držáku (4). Zasuňte šroub (25) do držáku (4). Utáhněte šroub (25) cí pomocí šroubováku s křížovou hlavou (není v rozsahu dodávky).
6. Nasadte opět pilový kotouč (22) způsobem popsaným v bodu 11.1.
7. Dbejte na to, aby se přidržovač (24) nedotýkal pilového listu (22).

snížení

11.4.1 Nastavení přidržovače

UPOZORNĚNÍ: Přidržovač (24) musí být vždy při-způsoben výšce obrobku. Obrobek by přitom ovšem neměl být pevně přitisknutý, ale měl by zůstat volně pohyblivý. Přidržovač (24) slouží jako pojistka, aby obrobek nemohl být vytržen směrem nahoru a při-tom zničit pilový kotouč (22).

1. Pro nastavení přidržovače (24) uvolněte šroub s rýhovanou hlavou (3).
2. Nastavte přidržovač (24) podle výšky obrobku.
3. Šroub s rýhovanou hlavou (3) opět utáhněte.

11.5 Montáž zařízení na odfukování pilin (obr. 8)

1. Ujistěte se, že je kryt pilového listu (5) sklopený (31). dolů.
2. Ujistěte se, že je kryt pilového listu (5) sklopený dolů.
3. Našroubujte zařízení na odfukování pilin (1) ve směru hodinových ručiček na držák (2), jak znázorněno na obr. 8.

11.6 Odsávání třísek (obr. 13)

POZOR: Výrobek provozujte pouze s vhodným od- sávacím zařízením na třísky. Nepoužívejte domácí vysavač.

Připojte vhodné zařízení na odsávání třísek (není obsaženo v rozsahu dodávky) k přípojce odsávání (15) (viz obr. 13, ilustrační obrázek).

POZOR: Pravidelně kontrolujte a čistěte odsávací kanály.

12. Obsluha

12.1 Všeobecné pokyny

• Pila dřevo neřeže samočinně. Uživatel umožňuje řezání tím, že vede dřevo k pohybujícímu lovému listu.
• Zuby řežou dřevo pouze během pohybu dolů.
• Dřevo musí být k pilovému listu vedeno pomalu, protože zuby pilového listu jsou velmi malé.
• Každá osoba, která chce s pilou zacházet, potře-buje určitou dobu na učení. Během této doby se určité zlomí několik pilových listů.
• Při řezání silnějšího dřeva je třeba věnovat zvláštní pozornost tomu, aby pilový list nebyl ohnutý nebo zkroucený.
• Opatrný způsob práce zvyšuje životnost pilového listu.

12.2 Spínač pro zapnutí/vypnutí (16) (obr. 2)

• Zapnutí: Stiskněte tlačítko „I“.
  • Vypnutí: Stiskněte tlačítko „0“.

POZOR

Stroj je vybaven bezpečnostním spínačem proti opětnému zapnutí po výpadku el. napětí.

Je-li vyřezávací pila zapnutá a dojde k přerušení přívodu el. proudu do sítě, zůstane vyřezávací pila vypnutá i po obnovení přívodu el. proudu. K zapnutí znovu stiskněte tlačitko „I“.

12.3 Provoz pracovní svítilny (obr. 4)

1. Stiskněte vypínač (21) pro zapnutí a vypnutí pracovní svítilny (20).

12.4 Regulace zdvihů (obr. 2)

Pomocí regulátoru zdvihu (18) můžete nastavit počet zdvihů v závislosti na řezaném materiálu. Pro měkký materiál doporučujeme vysoký počet zdvihů, pro tvrdý materiál nízký počet zdvihů. Počet zdvihů zvýšite otáčením regulace zdvihů (18) ve směru pohybu hodinových ručiček. Otáčením proti směru hodinových ručiček počet zdvihů snížíte.

12.5 Pracovní režimy (obr. 1, 2)

Vyřezávací pilu lze obsluhovat manuálně nebo nožním pedálem.

se pi-

1. Ujistěte se, že je stroj zapnutý.
2. K manuální obsluze pily přepněte přepínač pracovního režimu (17) do polohy „M“.
3. Nastavte regulátorem počtu zdvihů (18) počet zdvihů vhodný pro materiál (viz 12.4).

12.5.2 Rízení nožním pedálem

1. Ujistěte se, že je stroj zapnutý.
2. K obsluze pily nožním pedálem (7) přepněte přepínač pracovního režimu (17) do polohy „F“.
3. Počet zdvihů lze nyní regulovat polohou nožního pedálu. Při úplném sešlápnutí nožního pedálu ní (7) dosáhnete maximálního počtu zdvihů.

OPATRNĚ

Při přepnutí řízení nožním pedálem na manuální řízení se stroj automaticky rozběhne. Počet zdvihů odpovídá počtu zdvihů nastavenému na regulaci zdvihů (18).

12.5.3 Poloha Stop

Když nastavíte volici spínač pracovního režimu (17) do polohy Zastavit (střední poloha), stroj se zastaví.

OPATRNĚ

Stroj není v této poloze vypnutý. Při přepnutí řízení nožním pedálem na manuální řízení se stroj automaticky rozběhne. Počet zdvihů odpovídá počtu zdvihů nastavenému na regulaci zdvihů (18).

12.6 Provedení vnitřních řezů

Touto vyřezávací pilou je možné provádět vnitřní řezy do obrobků bez poškození vnější strany nebo obvo- du obrobku.

1. Vyjměte pilový kotouč (22) způsobem popsaným v bodu 11.1.
2. Vyvrtejte do obrobku otvor.
3. Položte obrobek otvorem nad otvor stolní vložky (26) na stole pily (6).
4. Nainstalujte pilový kotouč (22) (jak je popsáno v 11.1) otvorem v obrobku a nastavte napnutí listu.
5. Po dokončení vnitřních řezů vyjměte pilový kotouč (22) z držáků listu (způsobem popsaným v bodu 11.1).
6. Odeberte obrobek ze stolu.

12.7 Provedení pokosových řezů (obr. 14) VAROVÁNÍ

Při provádění pokosových řezů budťe obzvláště opatrní. Sklon stol pily podporuje sesmeknutí. Hrozí nebezpečí zranění.

1. K provádění pokosových řezů upravte odpovídajícím způsobem vzdálenost krytu pilového kotouče (5) namontovaného na přidržovači (24) k pracovnímu stolu.

2. Stůl nakloňte tím, že povolíte rýhovanou matici (14) a stůl pily (6) naklopíte do požadované polohy.

3. Utáhněte rýhovanou matici (14).

13. Elektrické připojení

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely. Poškozené elektrické přípojné vedení

U elektrických přípojných vedení často dochází poškození izolace.

Jeho příčinami mohou být:

• Otlačená místa, je-li přípojné vedení vedeno oknem nebo štěrbinou ve dveřích
• Místa zlomu kvůli nevhodnému upevnění nebo vedení přípojného vedení

• Zlomení kvůli přejíždění přes přívodní kabel

• Poškození izolace kvůli vytržení z nástěnné zá suvky.

• Praskliny v důsledku stárnutí izolace.

Tyto vadná elektrická přípojná vedení nesmí být používána a kvůli poškození izolace jsou životu nebezpečná.

Pravidelně kontrolujte, zda elektrická přípojná vedení nejsou poškozená. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN.

Používejte pouze přípojné vedení s označením H 05 W-F.

Potisk typového označení na přívodním kabelu je povinný.

Typ připojení Y

Pokud dojde k poškození vedení pro připojení na síť tohoto přístroje, musí být vedení pro zabránění vzniku nebezpečí vyměněno výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.

Motor na střídavý proud

Sítové napětí musí být 220-240 V\~.

Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru.

14. Přeprava

• Elektrický nástroj přepravujte zdvižením za k tomu určená vybrání na podstavci a krytu motoru.
• Pro manipulaci nebo dopravu nikdy nepoužívejte ochranné prostředky.
• Dbejte na to, aby během přepravy byla voln uložená část pilového listu zakrytá, například ochranným zařízením.

15. Skladování

k Uložte výrobek a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti.

Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Výrobek uchovávejte v originálním balení. Výrobek zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti výrobku.

16. Čištění a údržba

VAROVÁNÍ

Před veškerými úkony údržby a čištění vždy vypněte pilu a odpojte síťovou zástrčku.

16.1 Čištění

Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Dopo- ručujeme přístroj vyčistit hned po každém použití.

16.1.1 Čištění zevní

• Čistěte přístroj pravidelně vlhkým hadrem a trochou tekutého mýdla.
• Nepoužívejte žádná čistidla a rozpouštědla. Ta by mohla poškodit plastové díly přístroje.
• Dbejte na to, aby se dovnitř prístroje nemohla do-stat žádná voda.

16.1.2 Čištění vnitřní (obr. 15)

1. Otevřete úschovný box (9).
2. Odstraňte šroub (35).
3. Povolte šroub (34).
4. Sejměte kryt (8).
5. Vyfoukejte vnitřek přístroje stlačeným vzduchem o nízkém tlaku.
6. Namontujte opět kryt (8).
7. Dotáhněte šroub (34).
8. Nasadte opět šroub (35) a dotáhněte ho.
9. Zavřete úschovný box (9).

16.2 Údržba

16.2.1 Ložiska (obr. 1/pol. 10)

Promazání ložisek (10) vratných kladek kvalitním strojním tukem provádějte nejpozději po 25 - 30 provozních hodinách.

16.2.2 Uhlíkový kartáč

Při nadměrné tvorbě jisker nechte zkontrolovat uhlíkové kartáče odborným elektrikářem.

POZOR

Výměnu uhlíkových kartáčů smí provádět pouze kvalifikovaný elektrikár.

16.2.3 Sítový kabel

Pokud dojde k poškození vedení pro připojení r sít tohoto přístroje, musí být vedení pro zabránění vzniku nebezpečí vyměněno výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.

16.2.4 Výměna jemné pojistky (obr. 16)

Při závadě jemné pojistky (36) je nutné ji vyměnit : jemnou pojistku stejného typu 5 A/250 V (ø 5 x 20 mm).

VAROVÁNÍ

Nepřemošťujte jemnou pojistku (36). Nepoužívejte pojistky jiného typu. To může vést k poškození přístroje.

17. Oprava & objednávka náhradních dílů

Po opravě nebo údržbě se přesvědčte, zda byly na- montovány všechny bezpečnostní prvky a zda jsou v bezvadném stavu. Nebezpečné součásti skladujte mimo dosah jiných osob včetně dětí.

Pozor: Podle zákona o záruce na výrobky neručíme za škody způsobené neodbornými opravami nebo nevyužitím originálních náhradních dílů.

Obraťte se na oddělení služeb zákazníkům nebo autorizovaného odborníka. Totéž platí i pro součásti příslušenství.

Přípojky a opravy

Připojení a opravy elektrické výbavy mohou provádět pouze odborní elektrikáři.

17.1 Objednávání náhradních dílů

Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Označení modelu
• Číslo výrobku
• Údaje na typovém štítku

Náhradní díly/příslušenství

Výrobek Č. výrobku
Univerzální sada pilových listů5 x 12 ks, 130 x 75 x 16	88000010
Kruhový pilový kotouč, 12 ks,130 x 1,03 x 0,38 / Z 38	88001509
Listy do lupínkové pily, 12 ks130 x 1,16 x 0,43 / Z 8	88002701
Listy do lupínkové pily, 12 ks130 x 1,25 x 0,45 / Z 12	88002702
Listy do lupínkové pily, 12 ks135 x 0.97 x 0,40 / Z 13	88002703
Listy do lupínkové pily, 12 ks135 x 0.82 x 0,36 / Z 16	88002704
Listy do lupínkové pily, 12 ks135 x 0.62 x 0,29 / Z 20	88002705
Listy do přímočaré pily, 6 ks135 x 2 x 0,25 / Z 25	88000011
Listy do přímočaré pily, 6 ks135 x 2 x 0,25 / Z 18	88000012
Listy do přímočaré pily, 6 ks135 x 3 x 0,5 / Z 10	88000013
Zařízení na odfukování pilin 5901403012
Kryt pilového kotouče 5901403009
Stolní vložka	5901403039

17.2 Servisní informace

Je nutno dávat pozor na to, že v případě tohoto výrobku podléhají následující díly opotřebení přirozeně nebo použitím, resp. jsou potřeba následující díly jako spotřební materiály.

Namáhané díly*: Uhlíkové kartáčky, pilový list, stolní vložka

* není nutně zahrnuto v rozsahu dodávky!

18. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklova- telné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektro-nických zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí

se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na-pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.

• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

• Veřejné skládky nebo sběrná místa odpadí (např. obecní stavební dvory)

• LIDL nabízí možnosti vrácení přímo na pobočkách a v obchodech. Vrácení a likvidace jsou pro Vás zdarma.
• Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.
• Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obraťte na příslušný zákaznický servis.

- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost kon-cového uživatele zajistit bezplatný sběr elektro-odpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

19. Odstraňování poruch

Následující tabulka zobrazuje příznaky vad a popisuje, jak lze vady odstranit, pokud váš výrobek nepracuje správně. Pokud nemůžete problém takto lokalizovat a odstranit, obraťte se na svou servisní dílnu.

Porucha Možná příčina Řešení
Pilový list bez kolíku se po vypnutí motoru uvolní	Upevňovací šroub pilového listu (28/29) je nedotažený	Svěrací šroub pilového listu (28/29) pevně dotáhněte.
Motor se nerozběhne	Výpadek síťové pojistky Zkontrolujte síťovou pojistku
	Prodlužovací vedení je vadné Vyměňte	prodlužovací vedení
	Vadná jemná pojistka Zkontrolujte jemnou pojistku, a příp. vyměňte za jemnou pojistku stejného typu.
	Přípojky k motoru nebo spínači nejsou v pořádku	Nechte zkontrolovat odborným elektrikářem
	Motor nebo spínač je vadný Nechte zkontrolovat odborným elektrikářem
Pilové listy se lámou	Chybně nastavené napnutí Nastavte správné napnutí
	Příliš silné zatížení Přivedte pomalu obrobek
	Chybný typ pilového listu Používejte správné pilové listy
	Obrobek není veden rovně Vyvarujte se bočního tlaku
Pilový list se vychyluje, není vyrovnán do roviny.	Nejsou vyrovnané držáky	Povolte šrouby, kterými jsou připevněny držáky. Nastavte držáky do svislé polohy a dotáhněte opět šrouby.

20. Záruční list

Važena zakaznice, važeny zakazniku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

• Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.
• Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním.

Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno

• Záruční doba činí 3 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.
• Pro uplatnění nároku ze záruky se prosím obraťte na adresu servisu uvedenou dole. Pokud se reklamace uplatňuje v záruční době, dáme Vám k dispozici formulář pro vrácení, pomocí kterého nám můžete vadný přístroj zdarma zaslat zpět. Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj.

Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu.

20.1 Postup v případě záruky

Abyste zajistili rychlé vyřízení své žádosti, postupujte podle níže uvedených pokynů:

• Pro všechny dotazy si prosím připravte účtenku a číslo výrobku (např. IAN 457888_2401) jako doklad o nákupu.
- Číslo výrobku naleznete na typovém štítku na výrobku, na rytině na výrobku, na titulní straně návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.
• V případě chyb funkce nebo jiných závad se nejprve telefonicky nebo e-mailem obratte na níže uvedené servisní oddělení.
- Poté můžete bezplatně zaslat výrobek označený jako vadný na adresu servisu, přiložit doklad o koupi (účtenku) a uvést, o jakou vadu se jedná a kdy k ní došlo.
- Tyto a mnoho dalších příruček si můžete prohlédnout a stáhnout na stránkách parkside-diy.com. Tento QR kód vás přenese přímo na stránky parkside-diy.com. Vyberte svou zemi a pomocí vyhledávací masky vyhledejte návody k obsluze. Zadejte číslo výrobku (IAN) 457888_2401, abyste získali přístup k návodu k obsluze vašeho výrobku.

Kontakt na servis (CZ):

Jméno: S&E Solutions s.r.o. - Zahrada v akci

Moravská 1278

CZ - 57001 Litomyšl

Telefon: [phone]

E-mail: [e-mail]

Sídlo: Česká republika

PDF ONLINE parkside-diy.com

1. Vysvetlenie symbolov na výrobku

- použití v rozpore s určením

- Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113

Dodržiavajte:

Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.

6. Všeobecné bezpečnostné upozornenia

Bezpečnost pracoviska

Elektrická bezpečnost

Zdvihový pohyb 12 mm

Odstavná plocha ....630 x 295 mm

Naklápací stôl....0° až 45° dolava

Rozmer stola....415 x 255 mm

Hodnoty emisie hluku

Hluk

10.1 Všeobecné pokyny

Je v rozsahu dodávky:

• Skrutka so šesthrannou hlavou M8 (4x) (E)
• Šesthranná matica M8 (4x) (D)
• Podložka ∅ 8,4 mm (8x) (C)
  • Vrtacia šablóna

1. Vyklopte napínaciu páku (obr. 11) smerom nahor.
2. Otáčajte napínaciu páku (11) v smere hodinových ručičiek, aby ste zvýšili napnutie, resp. proti sme - ru hodinových ručičiek, aby ste znížili napnutie.
3. Na zafixovanie nastavení znova stlačte napínaciu páku (11) nadol.

12.1 Všeobecné pokyny

• Zapnutie: stlačte tlačidlo „l“.
  • Vypnutie: stlačte tlačidlo „0“.

POZOR

Pomocou regulátora zdvihovej frekvencie (18) môžete nastavit počet zdvihov podľa rezaného materiálu. Na mäkký materiál odporúčame vysoký počet zdvihov, na tvrdý materiál nízky počet zdvihov. Otáčaním regulátora zdvihovej frekvencie (18) zvýšite počet (15) zdvihov. Otáčaním proti smeru hodinových ručičiek znížite počet zdvihov.

12.5 Pracovné režimy (obr. 1, 2)

12.5.2 Ovládanie nožným pedálom

Pri prepnutí z ovládania nožným pedálom na manuálne ovládanie sa stroj automaticky rozbehne. Počet zdvihov zodpovedá počtu zdvihov nastavených regulátore zdvihovej frekvencie (18).

12.5.3 Poloha zastavenia

16. Čistenie a údržba

VAROVANIE

16.2.2 Uhlíkové kefy

Pri nadmernom iskrení zabezpečte, aby elektrikár skontroloval uhlíkové kefy.

POZOR

vlh- 16.2.3 Sietový kábel

• Označenie modelu
• Číslo výrobku
• Údaje typového štítka

Vážená zákazníčka, vážený zákazník,

20.1 Spracovanie záruky

Sídlo: Česká republika

PDF ONLINE parkside-diy.com
