GEBRUIKSAANWIJZING Aquarea PAW-TD23B6E5 PANASONIC

1. Veiligheidsinstructies .... 3

1.1 Algemene informatie 3
1.2 Veiligheidsinstructies voor gebruikers . 4
1.3 Veiligheidsinstructies voor installateurs 4

2. Productbeschrijving 5

2.1 Productidentificatie 5
2.2 Bedoeld gebruik 5
2.3 CE-markering 5
2.4 Technische gegevens 5
2.5. ErP-gegevens (TDS) 5

3. Installatie-instructies 6

3.1. Producten die onder deze instructies vallen.... 6
3.2. Inbegrepen in de levering 6
3.3. Productafmetingen 6
3.4. Vereisten voor de installatielocatie ..... 7
3.5. Pijpinstallatie 8
3.6. Elektrische installatie 10

4. Onderhoud en afvoer 12

4.1. De manometer controleren .... 12
4.2. De veiligheidsklep controleren 12
4.3. De offeranode controleren 12
4.4 Het product aftappen ....12

5. Reserveonderdelen 13

5.1. Reserveonderdelenlijst 13

6. Garantievoorwaarden 14

6.1. Garantievoorwaarden 14

7. Recycling en overdracht 15

7.1 Verwijdering.... 15
7.2 Overdracht aan eindgebruiker .....15
7.3 Contactinformatie installateur/elektricien .15

Beste klant

PAW-TD23B6E5 is een hoogwaardig roestvrijstalen tank-in-tank eenheid met hoge prestaties en zeer lage warmteverliezen, bedoeld om het huishouden te voorzien van huishoudelijk warm water en verwarming naar radiatoren/vloerverwarming.

De eenheid is geïsoleerd met 50 mm 4e generatie PUR isolatiemateriaal, waardoor warmteverliezen tot een minimum worden beperkt. De 230L warmwatertank voor huishoudelijk gebruik met een ingebouwde grote verwarmingsspiraal levert voldoende warm water voor een normaal huishouden, terwijl de 60L buffertank het aantal keren starten en stopen van de lucht/water-warmtepomp vermindert. Dit verhoogt de levensduur van de warmtepomp, het energierendement en biedt meer comfort. De tank-in-tank-technologie vermindert ook de totale footprint van het systeem.

1. VEILIGHEIDSINSTRUCTIES

1.1 Algemene informatie

• Lees de volgende veiligheidsinstructies zorgvuldig door vóór installatie, onderhoud of afstellen van de warmwaterketel.
• Lichamelijk letsel of materiële schade kan optreden indien het product niet geïnstalleerd is of gebruikt wordt volgens de bedoelde manier.
• Bewaar deze handleiding en andere relevante documenten op een plek waar ze toegankelijk zijn voor toekomstig gebruik.
• De fabrikant gaat er vanuit dat (door de eindgebruiker) de meegeleverde veiligheids-, bedienings- en onderhoudsinstructies alsmede (door de installateur) met de installatiehandleiding en van toe-passing zijnde normen en voorschriften zoals die van kracht zijn op de datum van installatie, worden gevolgd.

In deze handleiding gebruikte symbolen:

⚠ WAARSCHUWING	Kan ernstig of dodelijk letsel veroorzaken
⚠ VOORZICHTIG	Kan leiden tot kleine of matige verwondingen of schade aan eigendommen
∅	NIET DOEN
!	DOEN

⚠ VOORZICHTIG

Verkeerde reparaties kunnen leiden tot gevaar voor gebruikers. Alleen opgeleide en gekwalificeerde technici mogen dit product installeren, verplaatsen, wijzigen of repareren.

De garantie is niet van toepassing indien niet aan de van toepassing zijnde voorschriften wordt voldaan.

De tank mag vóór installatie niet buiten worden opgeslagen.

Draag altijd handschoenen tijdens installatie of reparatie. Aanraken van de leidingen kan leiden tot hete of koude brandwonden.

Dit document moet op een geschikte plaats bewaard worden waar het beschikbaar is voor toekomstig gebruik.

1.2 Veiligheidsinstructies voor gebruikers

⚠ WAARSCHUWING
∅	De overloop van de temperatuur- en overdrukklep mag niet afgedicht of afgesloten worden.
∅	Het product mag NIET afgedekt worden. Plaats GEEN vreemde voorwerpen in de buurt van of op het product.
∅	Het product mag NIET worden aangepast of gewijzigd ten opzichte van de oorspronkelijke staat.
∅	Kinderen mogen NIET met het product spelen of zonder toezicht er in de buurt komen.
!	Het product moet worden gevuld met water voordat de stroom wordt ingeschakeld.
!	Onderhoud/instellen mag alleen worden uitgevoerd door personen ouder dan 18 jaar, met voldoende inzicht.

⚠ VOORZICHTIG
∅	Het product mag niet worden blootgesteld aan vorst, overdruk, overspanning of chloor-behandeling. Zie de garantievoorwaarden.
∅	Onderhoud/instellingen mogen niet worden uitgevoerd door personen met verminderde lichamelijke of geestelijke capaciteit, tenzij zij geïnstrueerd zijn in het juiste gebruik door iemand die verantwoordelijk is voor hun veiligheid.

1.3 Veiligheidsinstructies voor installateurs

⚠ WAARSCHUWING
∅	De overloop van de temperatuur- en overdrukklep mag niet afgedicht of afgesloten worden.
!	Alle overloopleidingen van de veiligheidsklep moet zonder onderbreking en vorstvrij geïnstalleerd zijn met een verval naar de afvoer/put.
!	Het elektrische bedradingsschema in deze handleiding moet gevolgd worden. Er is geen andere bedrading is toegestaan. Alle werkzaamheden aan elektrische systemen moeten uitgevoerd worden door een geautoriseerde installateur.
!	De netkabel moet bestand zijn tegen 90°C. Er moet een trekontlasting zitten.
!	Het product moet gevuld worden met water voordat de stroom wordt ingeschakeld.
!	De relevante voorschriften en normen alsmede deze installatiehandleiding moeten opgevolgd worden.
!	Voor de buffertank - een geïnstalleerd, gesloten, onder druk staand systeem - is het verplicht om een veiligheidsklep te installeren met een nominale druk van max. 0,3 MPa (3 bar), die drukverhoging in de buffertank met meer dan 0,1 MPa (1 bar) boven de nominale druk voorkomt. Deze veiligheidsklep moet apart geleverd en geïnstalleerd worden en maakt geen deel uit van dit product. Om een goede werking van de veiligheidsklep te garanderen, moet tijdens de jaarlijkse controle eventuele verstoppingen van de uitlaat verwijderd worden.

⚠️ VOORZICHTIG
💡	Het product moet geplaatst worden in een ruimte met een afvoer.
💡	Het product moet goed verticaal en horizontaal zijn uitgelijnd, op een oppervlak dat geschikt is voor het totale gewicht van het product wanneer het in bedrijf is. Zie tabel 2.4.
💡	Het product moet een serviceruimte hebben van 120 cm aan de voorkant van de mantel / 50 cm aan de bovenkant.

Identificatiegegevens staan op het typeplaatje op het product. Het bevat productinformatie en andere bruikbare gegevens.

Het product is ontworpen en gefabriceerd in overeenstemming met:

• Veiligheidsnorm EN 60335-1
• Veiligheidsnorm EN 60335-2-21
• Lasnorm EN ISO 3834-2
• Drukvatnorm EN 12897

2.2 Bedoeld gebruik

Het product is ontworpen om huishoudelijk warm water te leveren in combinatie met een centraal verwarmings- en koelsysteem. Het product is ontworpen om te worden aangesloten op een externe warmtepomp.

2.3 CE-markering

CE

De CE-markering laat zien dat het product voldoet aan de geldende richtlijnen. Zie verklaring van overeenstemming op de website van de fabrikant voor meer informatie.

Het product voldoet aan de volgende EU-richtlijnen:

• Laagspanning LVD 2014/35/EU
- Elektromagnetische compatibiliteit EMC 2014/30/EU
• Drukapparatuur PED 2014/68/EU

Alle in het systeem gebruikte veiligheids-klep(en) moeten voorzien zijn van een CE-markering en voldoen aan PED 2014/68/EU.

Parameter Eenheid Beschrijving
Afmetingen HxBxD mm 1751x599x646
Gewicht (leeg) kg 111
Gewicht (vol)	kg 401
Volume	liters SWW + buffer	230+60
Elektrisch element - vermogen	kW	2,8
Voeding	V / fase / Hz	230 / 1 / 50
Warmwatertank voor huishoudelijk gebruik:
Volume	Liter	230
Maximale bedrijfsdruk	MPa (bar)	1,0 (10)
Druktest (bar)	MPa (bar)	1,5 (15)
Max bedrijfstemp	°C	80
Aansluitingen/materiaal	mm / EN	22 / 14404
Materiaal tank EN 14521
Isolatie	Materiaal/dikte	PUR / 50
Oppervlak van de verwarmingsspoel	m^2	1,8
Energieverlies bij 65°C	kWh/24h	1,25 / 0,7
Buffertank:
Volume	Liter	60
Maximale bedrijfsdruk	MPa (bar)	0,3 (3,0)
Druktest	MPa (bar)	0,39 (3.9)
Max bedrijfstemp	°C	80
Aansluitingen/materiaal	mm / EN	22 , koper
Materiaal tank EN 14521
Isolatie	Materiaal/dikte	PUR / 50

2.5 ErP-gegevens - Technisch gegevensblad

Merk	Modelnaam	ErP-classificatie SWW-tank	ErP-classificatie buffertank		Stilstand warmteverlies SWW-tank	Stilstand warmteverlies buffertank	Opslagvol. ltr. SWW-tank	Opslag vol. ltr. buffertank
OSO	PAW-TD23B6E5	B	A		52	29	230	60
Richtlijn: 2010/30/EU Verordening: 812/2013				Richtlijn: 2009/125/EC Verordening: EU 814/2013
Warmteverlies getest volgens de norm: EN 12897:2016

3. INSTALLATIE-INSTRUCTIES

3.1 Producten die onder deze instructies vallen 80341990 PAW-TD23B6E5

3.2 Inbegrepen in de levering

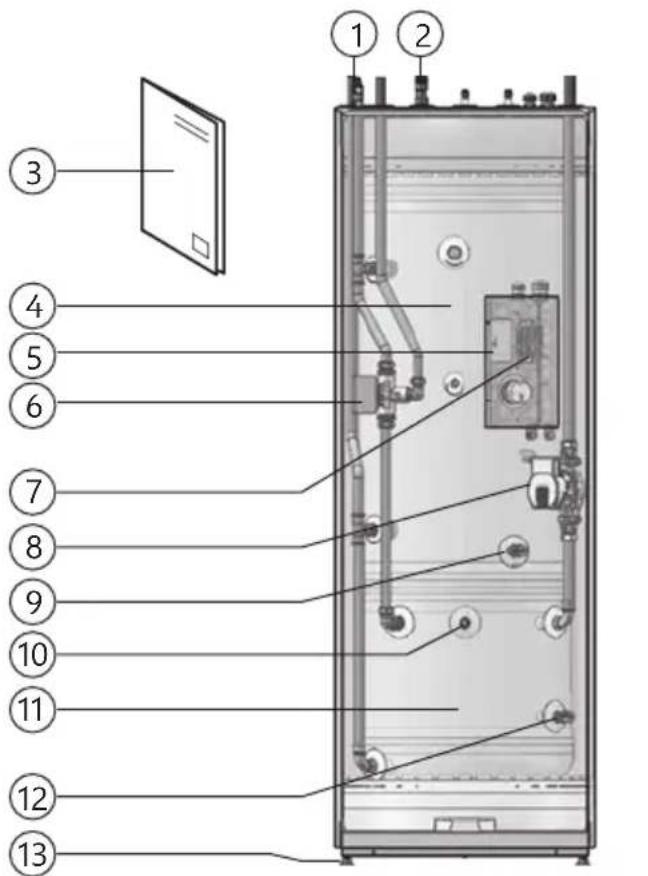

Ref nr.	St.	Beschrijving
1	1	Ontluchtingsventiel SWW-tank
2	1	Temperatuur-en drukklep (T&P)
3	1	Installatiehandleiding (dit document)
4	1	SWW-tank, 230L, Max druk 10,0 bar
5	1	Elektriciteitskast
6	1	3-wegklep
7	1	Klemmenblok
8	1	Circulatiepomp
9	1	Aftapklep SWW-tank
10	1	Ontluchtingsventiel buffertank
11	1	Buffertank, 60L, max druk 3,0 bar
12	1	Aftapklep buffertank
13	4	Verstelbare voeten

3.3 Productafmetingen

Alle afmetingen in mm.

Product.	A	B	C	D	E	F
NDS	17	-37	17	51	1853	646	599

Tolerantie +/-5 mm. (niet afmeting A).

3.3.1 Belangrijke mededeling voor de installatie Zorg ervoor dat u een warmtepomp hebt gekozen die geschikt is voor bestaand verwarmingssysteem en de aanwezige voeding. Het product moet ook geschikt zijn voor het nominale waterdebiet, de hefhoogte en de grootte van het systeem. Gebruik alleen schoon water in de tank. Als de waterkwaliteit slecht is, kan de tank beschadigd raken. Er bestaat ook een risico op corrosie en verstopping als de waterkwaliteit achteruit gaat. De waterkwaliteit mag de volgende waarden niet overschrijden:

Totaal opgeloste deeltjes < 200 mg/l pH > 6,0 / < 9,5

Mocht de waterkwaliteit de bovenstaande parameters overschrijden, dan kan een offeranode geinstalleerd worden in de afgedopte G3/4" interne verbinding in de SWW-tank. De anode moet in overeenstemming zijn met de lokale voorschriften en gemonteerd worden door een geautoriseerde installateur voordat het systeem met water wordt gevuld. Wanneer de offeranode geinstalleerd is, mag de waterkwaliteit de volgende waarden niet overschrijden: Chloridegehalte < 250 mg/l Totaal opgeloste deeltjes < 500 mg/l pH > 6,0 / < 9,5

3.3.2 Leidingaansluitingen en kleppen

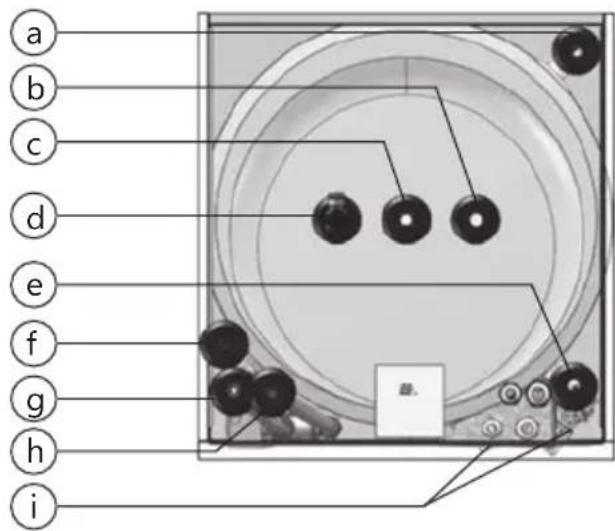

Ref.	Afm.	Beschrijving
	a ø22 Radiatorcircuit retour
	b ø22 Huishoudelijk koud water in
	c ø22 Warmwatertank uit
	d 3/4" Temperatuur-en drukklep (T&P)
	e ø22 Radiatorcircuit toevoer
	f ø22 Warmtepompcircuit toevoer
	g 1/8" Ontluchtingsventiel verwarmingssysteem
	h ø22 Warmtepompcircuit retour
	i DN15 Aftapkleppen (SWW-tank & buffertank)

3.3.3 Transport en uitpakken

Het product moet zorgvuldig worden vervoerd in de verpakking. Let ook op:

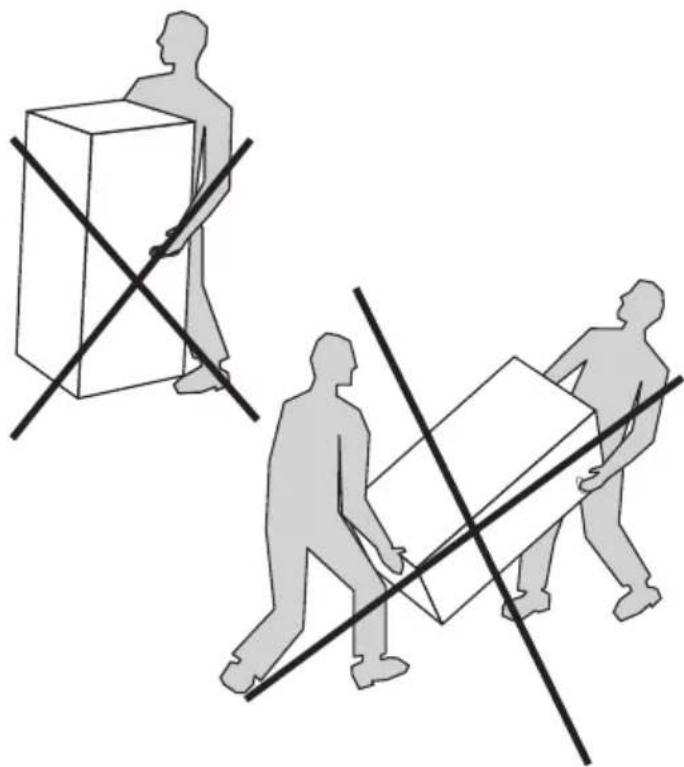

• Het product is zeer zwaar en mag niet worden opgetild door één persoon alleen.
• De eenheid niet horizontaal transporteren. Dit kan schade veroorzaken of tot problemen leiden.
• Draag, om handletsel te voorkomen, handschoenen bij het verplaatsen van het product en tijdens het verwijderen van de verpakking.
• Zorg ervoor dat u het product niet beschadigt bij het verwijderen van de verpakking.
• Om schade te voorkomen moet een geinstalleerde tank worden afgetapt voordat deze wordt verplaatst.

⚠ VOORZICHTIG

Pijpuiteinden, kleppen enz. mogen niet ge-bruikt worden om het product aan op te til-len, omdat dit problemen kan veroorzaken.

3.4 Vereisten voor de installatie, locatie en positionering

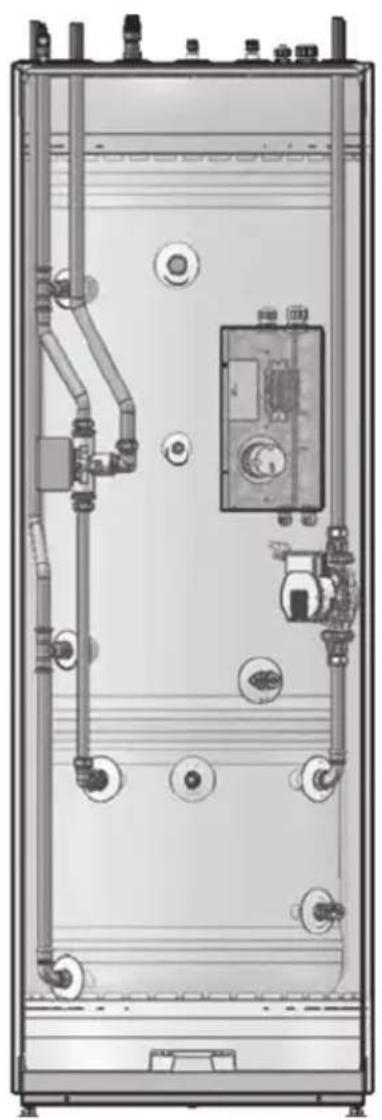

a b c d e f g h i

⚠ VOORZICHTIG
💡	Het product moet in een ruimte met een afvoer worden geplaatst om schade te voorkomen indien water uit het product loopt.
💡	Het product moet worden geplaatst in een droge en schone ruimte, vrij van damp, vluchtige oliën, rook en gassen om eventuele schade aan inwendige delen van het product te voorkomen.
💡	Het product moet op een droge en permanent vorstvrije plaats worden geplaatst.
💡	Het product moet geplaatst worden op een vloer die geschikt is voor het totale gewicht van het product wanneer het in bedrijf is. Zie productgegevensplaatje.
💡	Installeer de tank zo dicht mogelijk bij de warmtepomp. Dit beperkt de benodigde hoeveelheid koelmiddel (vanwege de leidinglengte).
💡	Het product moet een serviceruimte hebben van 120 cm aan de voorkant van de mantel / 50 cm aan de bovenkant.
💡	Het product moet in de woning gemakkelijk toegankelijk zijn voor onderhoud en inspectie.

3.5 Leidinginstallatie

De huishoudelijke warmwatertank (bovenste) is ontworpen om permanent aangesloten te zijn op het hoofdwaterleidingnet. De buffertank (onderste) is ontworpen om permanent aangesloten te zijn op het verwarmingssysteem, met max. druk 3 bar/0,3 MPa. Een aparte veiligheidsklep met nominale openingsdruk max. 3,0 bar moet in het verwarmingssysteem worden geïnstalleerd. Bij installatie moeten goedgekeurde leidingen van de juiste afmetingen worden gebruikt. De relevante normen en voorschriften moeten worden gevolgd.

3.5.1 verwarming en warm water voor huishoude- lijk gebruik

Gebruik aansluitingen die de overdracht van trillingen reduceren en bestand zijn tegen de watertemperatuur en -druk. Om "tikken" in het verwarmingssysteem te voorkomen, moeten de leidingen de temperatuurverschillen aankunnen.

3.5.2 Grootte van leidingaansluitingen

Koudwaterinlaat	Warmwateruitlaat	HP toe-voer	HPretour	Rad. toe-voer	Rad.retour	Afvoer
22 22	22 22	22 22	DN15

3.5.3 Procedure leidinginstallatie

1. Plaats het apparaat op de gewenste locatie. Stel de eenheid horizontaal met behulp van de verstelbare voetjes. De tank moet horizontaal staan voordat deze wordt aangesloten en gevuld met water. Verwijder de voorpaneel, zie pt. 3.5.4.

2. Spoel/reinig het bestaande verwarmingssysteem zorgvuldig om verontreiniging van het deeltjesfilter te voorkomen.

3. Sluit de huishoudelijke watertoevoer aan. We raden het gebruik van een mengklep aan om verbranden te voorkomen.

4. Sluit de toevoer- en retourleidingen van de eenheid aan op het bestaande verwarmings- systeem. De verschillende leidingen staan gemarkeerd op de bovenkant van de tank.

5. Monteer een afvoerleiding en trechter tussen de temperatuur-&overdrukklep en de afvoer.

6. Monteer een afvoerleiding tussen de veiligheidsklep van de radiator en de vloerafvoer.

7. Controleer of de grootte van het expansievat past bij het verwarmingssysteem (ca. 10% van het totale volume in het systeem.)

8. Controleer het op druk komen van het expansievat. De druk hangt af tot welke hoogte het water moet komen.

9. Vul de warmwatertank voor huishoudelijk gebruik voordat u de buffertank vult. Open een warmwaterkraan om te ontluchten en laat het water vrij stromen.

10. Zet de 3-wegklep handmatig op "Stand vullen" (beide stroomwegen open) en open de handmatige/automatische ontluchtingsklep.

11. Vul het radiatorsysteem en sluit de handmatige ontluchtingsklep.

12. Zorg dat de druk binnen het aanbevolen drukbereik blijft om te voorkomen dat het water door de veiligheidsklep ontsnapt. Zet de 3-wegklep terug in de automatische stand.

13. Ontlucht de radiatoren. Controleer de systeemdruk. Vul indien nodig meer water bij in het systeem. Herhaal dit totdat alle lucht uit het systeem weg is.

14. Controleer of de wisselklep overgaat naar de radiatorbedrijf en of de radiatoren opwarmen. Ontlucht het systeem zodra deze warm is. Controleer op lekken in het systeem.

15. Sluit de automatische ontluchtingsklep na ongeveer twee weken om te voorkomen dat er lucht in het systeem komt.

3.5.4 De voorpaneel verwijderen

1. Draai de twee schroeven in het onderste deel van de voorpaneel (1) los en neem ze weg.

2. Trek het onderste deel van de voorkant ca. 100-150 mm naar buiten. (2).

3. Pak de zijkanten van het voorpaneel vast en til deze recht omhoog (3).

4. Verwijder het voorpaneel voorzichtig om het contact of de kabelverbinding tussen het display en de regeleenheid in het voorpaneel niet te beschadigen.

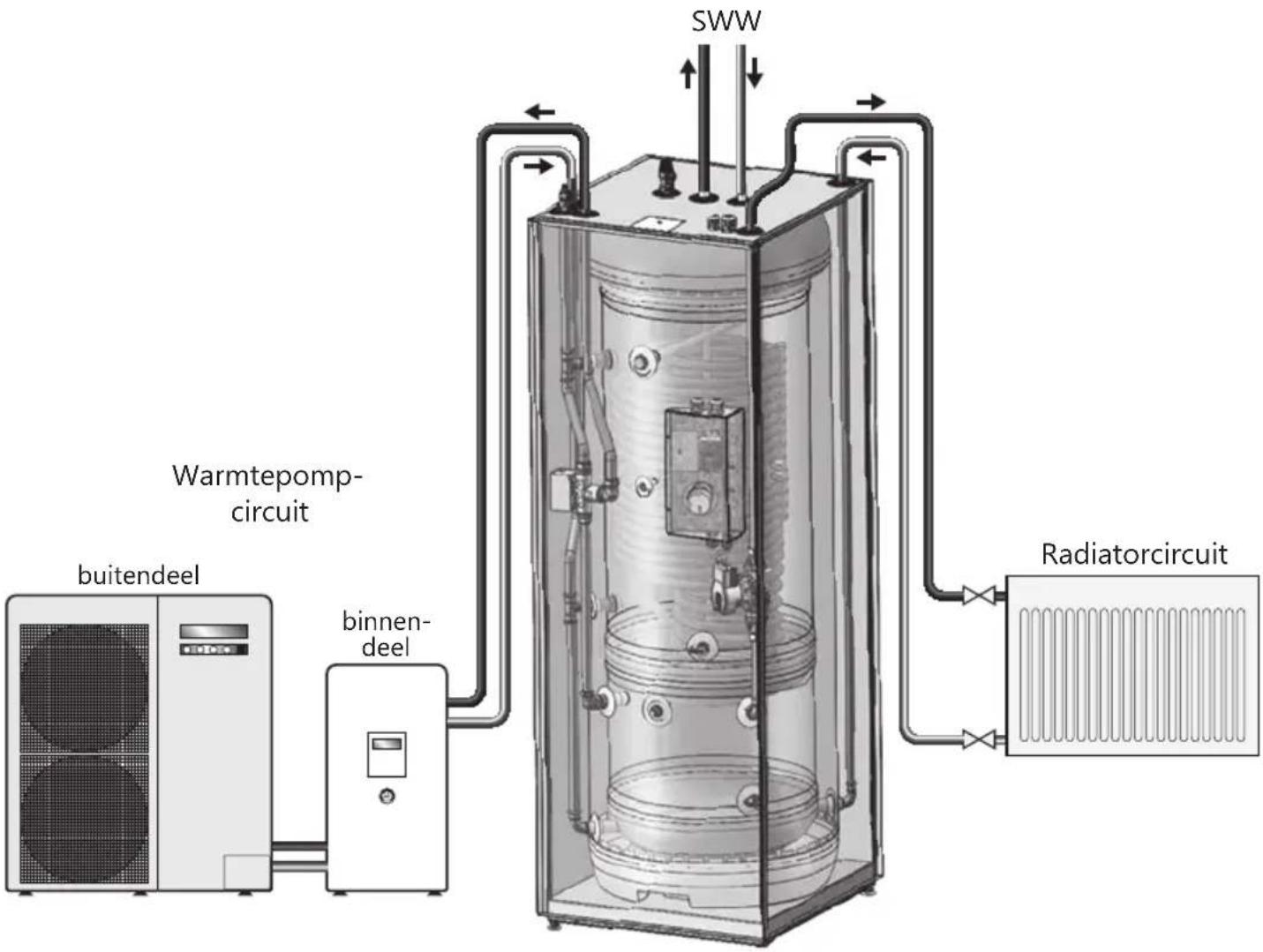

3.5.5 Lay-out leidingaansluitingen

SWW Warmtepomp- circuit buitendeel binnen- deel Radiatorcircuit

3.5.6 Montage-instructies

⚠ WAARSCHUWING
💡	Het product moet gevuld worden met water voordat de stroom wordt ingeschakeld.
💡	Alle overloopleidingen van de T&P-klep moet zonder onderbreking en vorstvrij geïnstalleerd zijn met een doorlopend verval naar de afvoer/put.

⚠ VOORZICHTIG
💡	Het product moet in een ruimte met een afvoer worden geplaatst om schade te voorko-men indien water uit het product loopt.
💡	Het product moet geplaatst worden op een vloer die geschikt is voor het totale gewicht van het product wanneer het in bedrijf is. Zie productgegevensplaatje.
💡	Het product moet een serviceruimte hebben van 120 cm aan de voorkant van de mantel / 50 cm aan de bovenkant.

3.5.7 Aanbeveling voor installatie

AANBEVELING
-	Zorg voor speling ten opzichte van de vloer voor ventilatie. Schroef de voetjes minimaal 15 mm uit ten opzichte van de onderkant van het product.

3.6 Elektrische installatie

Voor de installatie moeten vaste elektrische aansluitingen worden gebruikt. Eventuele vaste elektrische aansluitingen moeten door een erkende elektricien worden geïnstalleerd. De relevante normen en voorschriften moeten worden gevolgd.

Bedrading: Sluit de corresponderende draden van de hydrobox aan op de elektriciteitskast in de tankeenheid volgens pt. 3.6.4. De OLP voor het verwarmingselement bij de HP moet doorverbonden worden.

3.6.1 Thermostaat back-up verwarmingselement

Het verwarmingselement is ontworpen als een extra back-up warmtebron. De stroomtoevoer naar het verwarmingselement mag niet worden ingeschakeld totdat het apparaat gevuld is met water. De eenheid heeft één 2,8 kW verwarmingselement die in de elektriciteitskast zit, zie pt. 5.1.

Andere thermostaten mogen niet worden gebruikt. Volg de bedradingsinstructies (rechts) en verbind de stroomvoerende (L), neutrale (N) en aarddraden zoals aangegeven.

De ketel moet worden aangesloten op een eigen permanente 16A toevoerleiding die voldoet aan de actuele lokale bedradingsvoorschriften, isolatie is vereist met een minimaal 20A dubbelpolige geïsoleerde schakelaar met een minimale scheidingsafstand van 3 mm.

Alle elektrische bedrading moet worden uitgevoerd door een bevoegde elektricien, met een hittebestendige kabel (minimaal 85°C), en in overeenstemming met de laatste lokale bedradingvoorschriften. De TSR-thermostaat functioneert uitsluitend als veiligheidsonderbreker en schakelt bij 85°C (±5°C). Als dit gebeurt, controleer dan de oorzaken waarom de thermische onderbreker getriggerd werd en wanneer u tevreden bent drukt u op de resetknop (R).

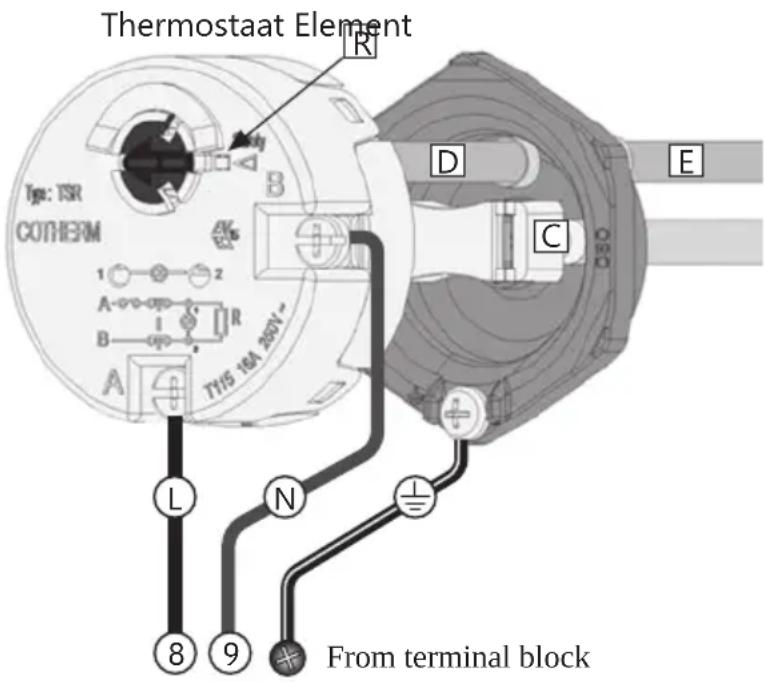

3.6.2 De thermische onderbreker vervangen

Ontkoppel de voeding. Maak de stroomkabels (L) en

(N) los van de thermostaat door de schroef A en B los te draaien. Trek de thermostaat recht uit het element. Monteer de vervangende thermostaat door de temperatuursensor (D) in de buis (E) te steken. Duw de thermostaataansluitingen stevig in de connectorklemmen (C) en zorg ervoor dat de connectoren volledig in de klemmen zitten. Monteer de stroomkabels (L) en (N) terug, draai de schroeven A en B aan 2 Nm (+/-0,1).

Thermostaat Element Type: TSR COTHERM 1 2 A R B T1/15 10A 200V- L N 8 9 From terminal block D E C

⚠ WAARSCHUWING

Er staat constant spanning in elektriciteitskast. Voordat elektrische werkzaamheden worden uitgevoerd, moet de stroomtoevoer worden losgekoppeld en beveiligd tegen weer aanzetten terwijl de werkzaamheden worden uitgevoerd.

De thermostaat mag nooit gedemonteerd/geopend worden. Dit voor problemen met de werking zorgen en er bestaat de kans op oververhitting. De garantie zal vervallen.

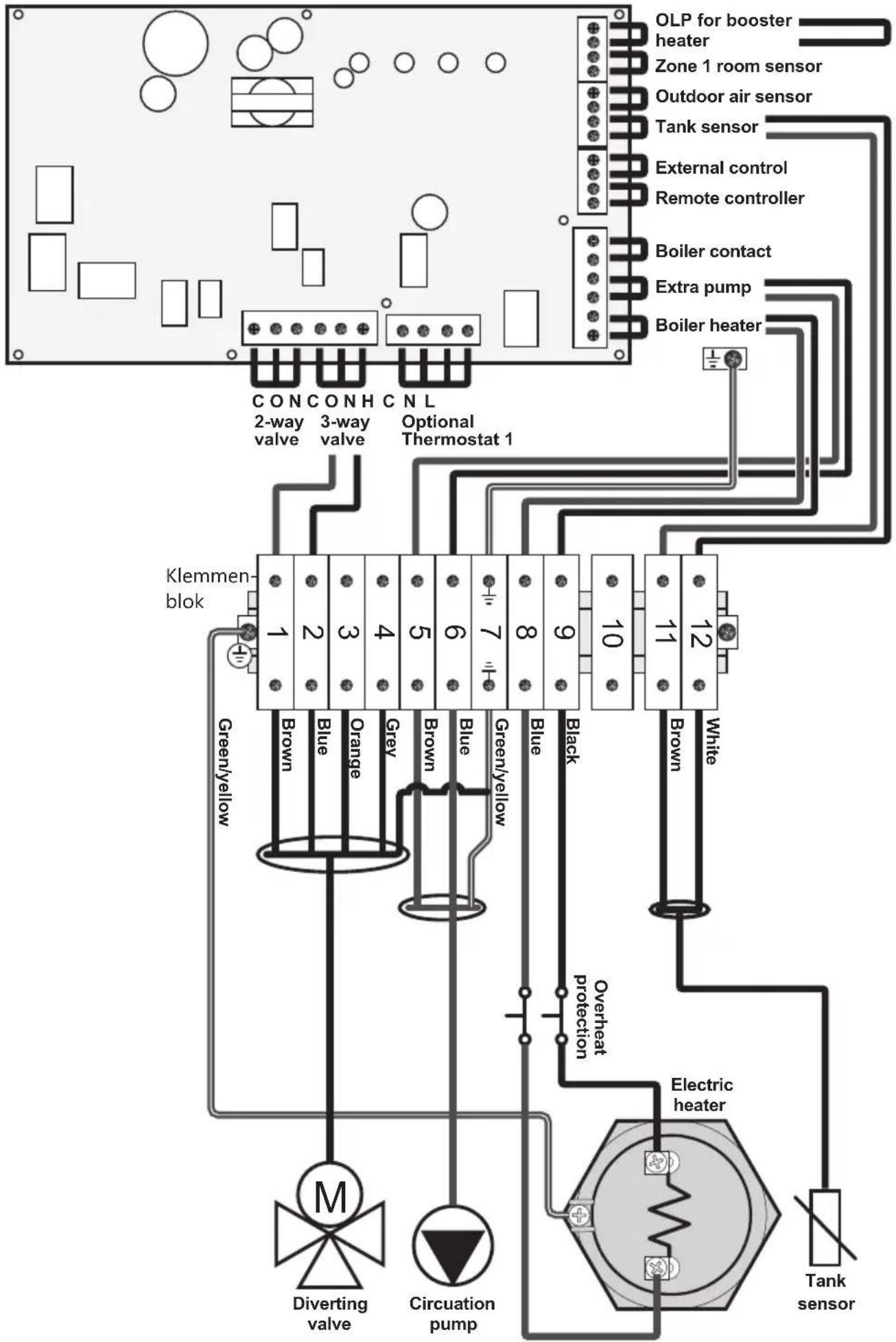

3.6.3 Montage-instructies

⚠ WAARSCHUWING
#!	Het product moet gevuld worden met water voordat de stroom wordt ingeschakeld.
#!	Eventuele vaste elektrische aansluitingen moeten door een erkende elektricien worden geïnstalleerd. De relevante normen en voorschriften moeten worden gevolgd.
#!	De netkabel moet bestand zijn tegen 90°C. Er moet een trekontlasting zitten.

⚠️ VOORZICHTIG
💡	Het product moet een serviceruimte hebben van 120 cm aan de voorkant van de mantel / 50 cm aan de bovenkant.
💡	In geval van beschadiging van de netkabel moet deze worden vervangen door een geschikte voedingskabel van de fabrikant.

3.6.4 Elektrisch bedradingsschema - moeder-board van warmtepomp (Aquarea H en J-serie)

Onderhoud moet worden uitgevoerd door personen ouder dan 18 jaar, met voldoende inzicht. Neem bij twijfel contact op met geautoriseerde installateur.

4.1 De manometer controleren

Controleer de manometer 2 maal per jaar. Het is vooral belangrijk om de manometer te controleren na een nieuwe installatie. De manometer die de druk in het radiatorsysteem aangeeft, moet tussen 0,5 – 1,2 bar staan. Vul indien nodig het systeem met water bij tot de manometer op 1,0 bar staat. Als u zich onzeker voelt, neem dan contact op met uw installateur.

4.2 Controle van de temperatuur&overdruk-klep

Bedien de T&P-klep eenmaal per jaar door aan het wiel te draaien totdat er water uit de klep stroomt. De test wordt uitgevoerd om zeker te weten dat de klep functioneert.

De temperatuurvariaties in het systeem zorgen dat het water uitzet, wat ertoe kan leiden dat water uit de overloopleiding druppelt. Dit is normaal en er is geen actie nodig.

⚠ WAARSCHUWING

De overloop van de T&P-veiligheidsklep mag NIET geblokkeerd, verzegeld of afgesloten zijn.

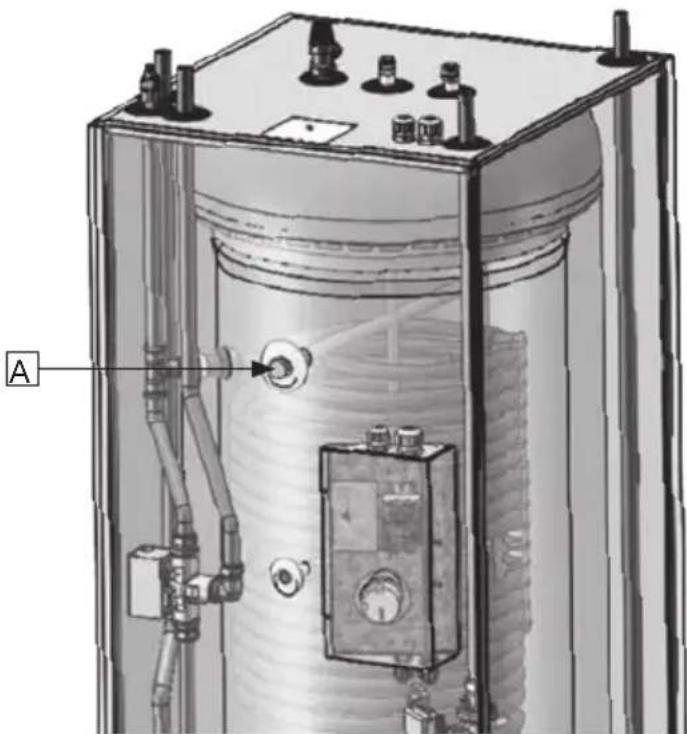

4.3 De offeranode controleren (indien geïnstalleerd)

1. Zet het systeem uit met de aan/uit-knop op het bedieningspaneel. Schakel de zekering uit.
2. Zet de koudwatertoevoer naar de tank uit.
3. Ontlaat de druk in de buffertank tot minder dan 0,5 bar.
4. Open een warmwaterkraan om de tank drukvrij te maken. Laat deze open staan.
5. Open de aftapklep van de SWW-tank. Het product zal leeglopen.
6. Draai de anode (A) los, trek deze eruit en maak schoon.
7. Meet de diameter. Als de diameter van de anode kleiner is dan 10 mm, moet deze worden vervangen.

8. Monteer de anode met een aandraaimoment van 40Nm.

9. Sluit de warmwaterkraan.

10. Open de inkomende koudwaterklep naar de tank.
11. Zet de buffertank op dezelfde druk als voorheen.
12. Start het systeem opnieuw op door de zeker- ring aan te zetten en druk op de aan/uit-knop op het bedieningspaneel van de unit.

Vervang de anode als de diameter kleiner is dan 10 mm. De anode beschermt de tank tegen agressieve chemische stoffen in het water.

4.4 Het product aftappen

1. Zet het systeem uit met de aan/uit-knop op het bedieningspaneel. Schakel de zekering uit.
2. Zet de koudwatertoevoer naar de tank uit.
3. Ontlaat de druk in de buffertank tot minder dan 0,5 bar.
4. Open een warmwaterkraan om de tank drukvrij te maken. Laat deze open staan.
5. Open de aftapklep van de SWW-tank. Het product zal leeglopen.

Om het product te vullen, zie pt. 3.5.3.

5. RESERVEONDERDELEN

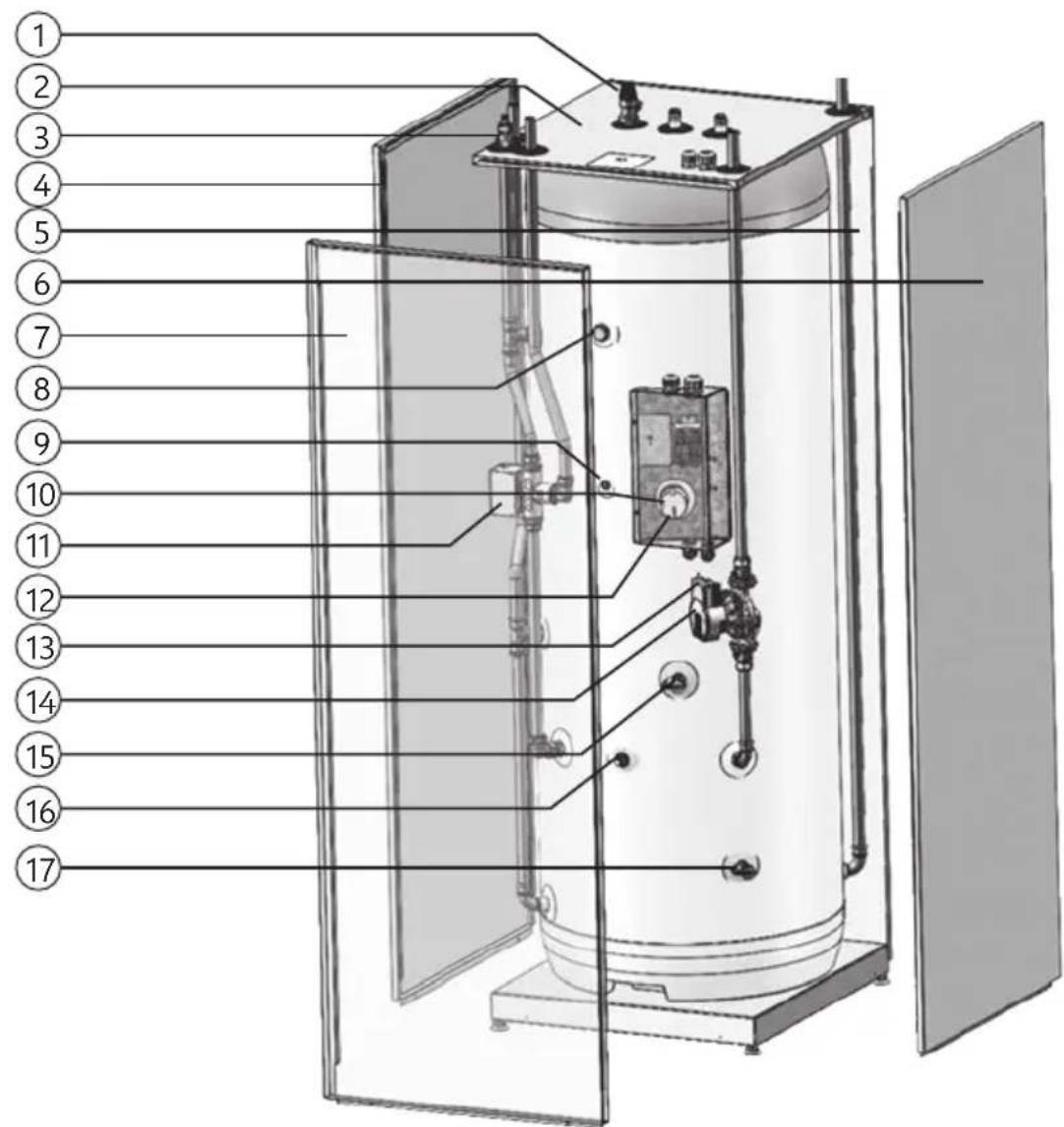

5.1 Reserveonderdelenlijst

Pos.nr.	Artikelnr. Onderdeelbenaming Beschrijving
1 92	020	Temperatuur&drukontlasting G1/2Mx15mm., Reliance TPR 15, 10 bar/90-95°C
2 18	-6041	Afdekplaat Bovenkant
3 1-	1011	Ontluchtingsventiel verwarmingscircuit G1/8M, ø2 mm. ventilatie
4 18	-6124	Afdekplaat Linkerkant
5 18	-6160	Afdekplaat Achterkant
6 18	-6124	Afdekplaat Rechterkant
7 18	-6099	Afdekplaat Voorkant
8 56	029	Optionele 3/4" anode G3/4M, alu staaf, L480 mm.
9 1-	1099	Sensor/thermistor ø 8 mm., met een kabel van 1,5 m.
10 80	313	El. oververhittingsbeveiliging Cotherm TSR 00037, 85°C
11 1-	4045	3-wegklep G1M, Honeywell SPDT, V4044F1034
12 71	252	El. verwarmingselement G 5/4M, 2800W/ 1x230V, INC825/CW625N
13 1-	1199	Elektrische kabelaansluiting, pomp Elektrische kabel voor Wilo Yonos Para circ. pump
14 1-	10053	Circulatiepomp Wilo Yonos Para 25-130/7-5
15 1-	1007	Aftapklep SWW-tank
16 1-	1011	Ontluchtingsventiel buffertank
17 1-	1007	Aftapklep buffertank

De distributeur garandeert dat het product geduren- de 2 jaar vanaf de datum van aankoop: i) zal voldoen aan de specificaties, II) vrij zal zijn van gebreken in materiaal en vakmanschap, onder de hieronder staande voorwaarden.

De garantie geldt alleen voor producten die zijn gekocht door een consument, geïnstalleerd voor privé-gebruik en verkocht door de distributeur of een specifiek verkooppunt waaraan de producten oorspronkelijk zijn verkocht door de distributeur.

De garantie geldt niet voor producten die zijn aangeschaft door commerciële entiteiten of voor producten die voor commercieel gebruik zijn geïnstalleerd. Deze zijn uitsluitend onderworpen aan de dwingende bepalingen van de wet. De hieronder vermelde voorwaarden en beperkingen zijn van toepassing.

2. Dekking

Indien een defect optreedt en er een geldige claim wordt ontvangen binnen de wettelijke garantieperiode, zal de distributeur naar keuze en voor zover wettelijk toegestaan, ofwel; i) het defect herstellen, II) het product vervangen door een product dat identiek of soortgelijk is in functie of III) de aankoopprijs terugbetalen.

Elk vervangen product of component zal juridisch eigendom worden van de distributeur. Een geldige claim of service verlengt de originele garantie niet. Het vervangende product of onderdeel krijgt geen nieuwe garantie.

3. Voorwaarden

De garantie geldt alleen als aan de onderstaande voorwaarden volledig is voldaan:

• Het product is geïnstalleerd door een professionele installateur, in overeenstemming met de instructies in de installatiehandleiding en alle relevante praktijkcodes en regelgeving die van kracht zijn ten tijde van installatie.
• Het product is niet op enigerlei wijze gewijzigd, mee geknoeid of onderworpen aan misbruik en geen in de fabriek gemonteerde onderdelen zijn verwijderd voor ongeoorloofde reparatie of vervanging.
• De buffertank is alleen gevuld geweest met water in overeenstemming met de Europese drinkwaterrichtlijn EN 98/83 EG.
• De SWW-tank is alleen aangesloten op een huishoudelijke watervoorziening in overeenstemming met de Europese drinkwaterrichtlijn en 98/83 EC. De waterkwaliteit mag de volgende waarden niet overschrijden: Chloridegehalte < 100 mg/l Totaal opgeloste deeltjes < 200 mg/l pH-niveau > 6,0 / < 9,5 Mocht de waterkwaliteit de bovenstaande parameters overschrijden, dan kan een offeranode geïnstalleerd worden in de afgedopte G3/4"

interne verbinding in de SWW-tank. De anode moet in overeenstemming zijn met de lokale voorschriften en gemonteerd worden door een geautoriseerde installateur voordat het systeem met water wordt gevuld. Wanneer de offera-node geïnstalleerd is, mag de waterkwaliteit de volgende waarden niet overschrijden: Chloridegehalte < 250 mg/l Totaal opgeloste deeltjes < 500 mg/l pH-niveau > 6,0 / < 9,5

• Desinfectie is uitgevoerd zonder dat het product op enigerlei wijze aangetast is. Het product mag niet in aanraking zijn geweest met systeemchlorering.
• Service en/of reparatie geschiedt volgens de installatiehandleiding en alle relevante praktijk-codes. Alle gebruikte vervangingsonderdelen moeten originele reserveonderdelen zijn die door de distributeur zijn geleverd.
• Eventuele kosten van derden die verband houden met een claim, moeten vooraf schriftelijk door de distributeur zijn goedgekeurd.
• De inkoopfactuur en/of installatie- en onderhoudsfactuur, een watermonster alsmede het defecte product worden op verzoek ter beschikking van de distributeur gesteld.

Het niet opvolgen van deze instructies en voorwaarden kan leiden tot productuitval of water dat uit het product lekt.

4. Beperkingen

De garantie dekt niet:

• Eventuele fouten of kosten die voortvloeien uit onjuiste installatie, onjuiste toepassing, gebrek aan regelmatig onderhoud volgens de installatiehandleiding, verwaarlozing, onge-lukkige of kwaadwillige schade, misbruik, elke wijziging, manipulatie of reparatie uitgevoerd door een niet-vakman, elke fout die voortvloeit uit het knoeien met of verwijderen van in de fabriek gemonteerde veiligheidscomponenten of maatregelen.
• Eventuele gevolgschade of enig indirect verlies veroorzaakt door een defect of storing van het product.
• Alle leidingen of apparatuur die op het product zijn aangesloten.
• De effecten van vorst, bliksem, spanningsvaria-tie, gebrek aan water, droogkoken, te hoge druk of chloreringsprocessen.
• Schade veroorzaakt tijdens transport. De koper moet de vervoerder hiervan op de hoogte stellen.
• Kosten die ontstaan als het product niet onmiddellijk toegankelijk is voor onderhoud.

Deze garanties hebben geen invloed op de statutaire rechten van de koper.

7. RECYCLING

Informatie voor gebruikers over de inzameling en verwijdering van oude apparatuur:

7.1 Verwijdering

De symbolen die op de producten, verpakkingen en/of begeleidende documenten staan betekenen dat afgedankte elektrische en elektronische producten niet mogen worden afgevoerd als algemeen huishoudelijk afval.

Lever de producten voor een goede behandeling, terugwinning en recycling in bij een geschikt in-zamelpunt in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96 EG en 2006/66 EG.

Door deze producten op juiste wijze af te voeren, bespaart u waardevolle grondstoffen en voorkomt u eventuele negatieve effecten op de gezondheid van de mens en het milieu die anders zouden kunnen ontstaan door niet juiste afvalverwerking.

Voor meer informatie over het inzamelen en recyclen van oude producten, kunt u contact opnemen met uw gemeente, uw afvalverwerkingsdienst of het verkooppunt waar u het product(en) hebt aangeschaft.

Volgens nationale wetgeving kunnen sancties van

toepassing zijn bij een onjuiste verwijdering van dit afval.

7.1.1 Voor zakelijke gebruikers binnen de Europese Unie:

Als u elektrische en elektronische apparatuur wilt verwijderen, neem dan contact op met uw leverancier voor meer informatie.

7.1.2. Informatie over verwijdering in andere landen buiten de Europese Unie

Deze symbolen gelden alleen binnen de Europese Unie. Als u deze producten wilt verwijderen, neem dan contact op met uw lokale overheid of dealer en vraag naar de juiste wijze van verwijderen.

7.2 Overdracht aan eindgebruiker

DE INSTALLATEUR DIENT:

De eindgebruiker te informeren over veiligheids- en onderhoudsinstructies.

De eindgebruiker te informeren over de instellingen en hoe het product afgetapt moet worden.

Deze installatiehandleiding aan de eindgebruiker te overhandigen.

Vul de contactgegevens in op het onderstaande formulier voor de installateur/elektricien (pt. 7.3).

INSTALLATEUR:
Bedrijfsnaam:
Naam van de installateur:
Telefoonnummer van de installateur:
E-mail van de installateur:
Datum van installatie:
ELEKTRICIEN:
Bedrijfsnaam:
Naam van de elektricien:
Telefoonnummer van de elektricien:
E-mail van de elektricien:
Datum van de elektrische aansluiting:
Notities:

Dit document moet op een geschikte plaats bewaard worden waar het beschikbaar is voor toekomstig gebruik.

PAW-TD23B6E5

230+60 l.

NO
