GEBRUIKSAANWIJZING TNS 175 METABO

nl Oorspronkelijke gebruiksaanwijzing 23

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording: Deze dubbele slijpmachines, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 4.

2. Gebruik volgens de voorschriften

De slijpmachines zich geschickt voor werkzaamheden op het gebied van het droogslijpen van metaal - alleen in droge ruimtes voor incidenteel gebruik. Het werkstuk worden met de hand geleid.

De bandschuurmachine (BS 175) is bovendien geschikt voor het droogschuren met zandpapier van metaal en houtmaterial.

De droog-/natslijpmachine (TNS 175) is bovendien zowel geschikt voor het slijpen van messen, steekbeitels, beitels, scharen en andere snijapparaten als voor het bewerken vankleine metalen werkstukken met een natslijpsteen.

De machines zich nicht geschickt voor het slijpen of schuren van aluminium, magnesium en ander materiaal waar bij het risico van brand of explosie bestaat.

Niet geschikt om te polijsten.

Niet geschikt voor het schuren of slijpen van materiaal waar bij stof kan vrijkomen dat bedreigend is voor de gezondheid.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende verilgheidsvoorschriften en de bijgevoegde verilgheidsvoorschriften dienen te worden nageleefd.

De bedrijfsmodus S2 (30 min.) duidt op kortstandig gebruik met maximale bedrijfsduur van 30 min. Het apparaat要去 na 30 minutes wordenuitgeschakeld en afkoelen.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidswaarschuwingen,

aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen

niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

a) Gebruik geen beschadigd inzetgereedschap. Controller het inzetgereedschap, zoals schuurschijven, voor gebruik altijd op aftsplinteringen en scheuren. Wanner u het inzetgereedschap hebts gecontroleerd en geplaatst, zorg dan dat u en eventuale omstanders buiten het bereik van het roterende inzetgereedschap blijven en LAST het apparaat 1 minuut lang draaien op het hoogste toerental. Beschadigd inzetgereedschap breekt meestal gedurende deze testperiode.

b) Het toelaatbare toenental van het inzeitgereedschap moet minstens zo hoog+zijn als het op het elektrisch gereedschap aangegeven maximum toenental. Toebehoort dat sneller draait dan toegestaan, kan breken en in het rond vliegen.

c) Schuur nooit op de zijkanten van de slijpschijven. Door het schuren op de zijkanten kan de slijpschijf barsten en uit elkaar vliegen.

De slijpschijf要去 bij de machine passen. Houd u aan de maximale diameter en dikte van de slijpschijf. De katdiameter dient zonder speling op de opnameflens te passen. Geen adapters of reduceerkoppen gebruiken.

Slijpschijven Niet openboren.

Niet op de slijpschijven hakken.

De slijpschijven dienen correct gemonteerd te zich en vrij te konnen draaien.

Voor het gebruik van de slijpschijf moetervoorden gezorgd dat deze feilloos zijn. Er要去 een klankcontrole worden uitgevoerd voor het opsporen van scheuren.

Beschadigde, onronde resp. viberende of sterk gegroefde slijpschijven mogen nicht gebruikt worden.

Beschadigde, onronde resp. vibrerende slijpschijven moot Niet gebruikt worden.

Om de slijpschijven op te spannen mogen alleen de meegeleverde flenzen gezebruikt worden. De tussenlagen:tussen flens en slijplicham要去en uit elastische stoffen, zoals zacht karton, bestaan.

Slijpschijven beschermen gegen schokken, stoten en vet.

NEDERLANDSnl

Slijpschijven要去en zorgvuldig volgens de voorschriften van de fabrikant bewaard en gehanteerd worden.

De beschemkap (7), de werkstuksteun (8), het kijkglas/Oogbescherming (9) en de vonkafldeider (10) alkijd gebruiken zoals het voor de inzetgereedschappen is vereist;

Pak de draaiende slijpschijf Niet beet.

Alleen werken met gemonteerde beschemkapdeksel (1) en schuurbandafdekking (16).

Voor het slijpen de oogbescherming (9) maar beneden draaien.

Slijpen aan de omtrek van de slijpschijf, Niet aan de zichkant.

Slijpschijven Niet door zijwaartse tegendruk afremmen.

Het te bewerken werkstuk dient minstens zo groot resp. Klein teijken dat het met beiden handen verilig kan worden vastgehouden.

Alleen werken met gemonteerde slijpschijven om het risico van contact met de roterende spindel te beperken.

Bij langdurig gebruik konnen hoge oppervlaktetemperaturen ontstaan.

WAARSCHUWING

Draag aktijd een veiligheidsbril,
gehoorbescherming en

veiligheidshandschoenen. Draag ook andere personlijke veiligheidsuitrustingen, Zoals bijvoorbeeld geschikte veiligheidskleding. Zorg ervoor dat vonden die tijdens het gebruik ontstaan, geen gevaar veroorzaken, bijv. de gebruiker of andere Personen raken of ontvlambare substanties latent ontsteken. Gevarenzones dienen met moeilijk ontvlambare dekens afgedekt te worden. Houd in zones met brandgevaar een geschikt blusmiddel bij de hand.

Bij het schuren/slijpen kan het werkstuk heet worden.

Zorg ervoor dat elektrische onderdelen en personen in het werkbereik Niet met water in contact können=komen.

Bij een blokkering van het schuur-/slijpmiddel direct de machine uitschakelen, de motor tot stilstand latent komen en de stekker uit het stopcontact halen. De oorzaak opsporen en de blokkering opheffen.

De machine en beveiligingsinrichtingen regelmatig schoonmaken, onderhonden en inspecteren. De behuizing van de slijpschijf en de bandschuurder regelmatig van binnen reinigen. De slijpschijven en schuurband要去en alkijd vrij in de behuizing kunnen draaien.

Wanneer de machine nicht gebruikt wordt of voordat hij worden ingesteld, omgebouwd, gerepareerd of onderhoden, de stekker uit het stopcontact halen.

Controller regelmatig de aansluitkabel van de machine en LAST deze, wanner schade worden

geconstateerd, door een erkend vakman verrangen.

Controleer de verlengingskabels regelmatig en verrang deze bij beschadiging.

Controleer de machine op eventuele beschadigingen: Voordat u de machine wee gebruikt, dient zorgvuldig te worden nagekeken of de veiligheidsvoorzieningen of Licht beschadigde onderdelenaar behoren en in overeenstemming met de bepalingen functioneren. Controleer of de bewegende onderdelen correct functioneren en nicht klemmen, en of onderdelen beschadigd zijn. Alle onderdelen dienen juist gemonteerd te zich en te voldoen aan alle voorwaarden om een goede werkking van de machine te garanderen. Beschadigde veiligheidsvoorzieningen en onderdelen dieren volgens voorschrift in een erkende en gespecialiseerde werkplaats gerepareerd of verrangen te worden.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduedd bij het schuren,

zagen, slijpen, boren en anderer werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kurenveroorzaken. Enkele voorbeelden van deze chemicalien zich:

• lood van gelode verm,

-mineralstof van bakstenen, cement en andere metselwerkmaterialen, en

• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om deblootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde personlijkke

beschermingsmiddelen zoals stofmaskers die special aan zijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).

Verzamel de ontstane deeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikt toebehoort. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de af te voeren luchtstroom van de machine Niet op de gebruikerzfelf of in de buurt aanwezigete personen of op neergeslagen stof te richten,

• een afzuinstallatie en/of een luchtfilter te gebruiken,

• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.

• Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.

5. Overzicht

Zie pagina 2 en pagina 3.

1 Beschermkapdeksel
2 Spanmoer
3 Spanfrens
4 Slijpschijf
5 O p name flens
6 Stofafzuigaansluitstuk
7 Beschermkap
8 Werkstuksteun

9 Oog beschering

10 Vonkafleider
11 Aan-/uit-schakelaar
12 Hendel (schuurbandwisseling) *
13 Schroeven voor de bevestiging van de schuurbandafdekking
14 Draaiknop voor het afstellen van de bandloop *
15 Pijl (omlooprichting van de schuurband) *
16 Schuurbandafdekking *
17 Schroeven voor bevestiging van het waterreservoir
18 Waterreservoir
19 Rubberen stop *
20 Greepvlak voor het transport
afhankelijk van de uitrusting/niet in de leveringsomvang

6. Inbedrijfstelling

6.1 Transport

De slijpmachine moetijdens het transport op de op pagina 3 gemarkeerde greepvlak voor het transport (20) worden opgetild en gedragen.

6.2 Netaansluiting

Controleer voordat de machine in gebruik\ wordt genomen of de op het typeplaatje\ aangegeven spanning overeenkomt met de\ netspanning.

De machine voldoet aan beveiligingsklasse I en mag waarom alleen op volgens voorschrift geaarde stopcontacten aangesloten worden.

Schakel aktijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine.

DSD 200, DSD 250 (draaistroomuitvoering): Let op de juiste draairichting van de slijpschijven. (De juiste draairichting worden door pijlen op de beschermkappen aan de zijkant aangegeven). Draait een slijpschijf maar de verkeerde kant: Stekker uit het stopcontact halen. In de stekker zich twee fasestiften op een draaibare sukkel gemonteerd (faseomvormer). Draai met een sleufschroevendraaier.Deze sukkel om.

6.3 Werkstuksteun monteren

De werkstuksteun (8) zoals weergegeven op de afbeeldingen A, pag. 3 monteren.

6.4 Vonkafleider en oogbescherming monteren

De vonkafldeider (10) en oogbescherming (9) zoals weergegeven op de afbeeldingen B, pag. 2 monteren.

6.5 Machine veilig opstellen

De machine alleen op een stabiele werktafel plaatsen. Let erop dat de machine veilig gespositioneerd is.

De machine kan ook vastgeschroefd worden (schroeven Niet bij de levering inbegrenp). Hiervoor dienen de bevestigingschroeven door de gaten in de rubberen voeten te worden geschroefd.

Bij gebruik op staanders of een wandconsole (zie het hoofdstuk Accessoires): de machine vastschroeven.

6.6 Stofafzuigaansluitstuk (afhankelijk van de uitvoering)

Is uw machine uitgerust met een
stofafzuigaansluitstuk (6), sluit dan een
afzuiiginrichting aan die geschikt is voor schuur-/
slijpmachines. Binnendiameter van het
afzuiagaansluitstuk: 35 mm. Controleer voordat u de
machine inschakelt of de afzuiiginrichting
aangesloten en correct gezruikt worden.

6.7 Testloop

Controleer de slijpschijven voor het eerste gebruik.

Testloop

Voor het eerste gebruik moet een testloop van ca. 5 min zonder belasting worden uitgevoerd. Hierbij mag niemand zich in de gezarenzone bevinden.

7. Gebruik

7.1 Werkstuksteun instellen

De werkstuksteunen (8) geregeld afstellen om de slijtage van de slijpschijven (4) te compenseren.

De werkstuksteun moet alkijd zo worden ingesteld dat de hoek:tussen de werkstuksteun en het inzetgereedschap alkijd groter is dan 85^

De afstand:tussen de werkstuksteun en het slijpmiddel moet zo Klein möglichzijn,maar in geen geval groter dan 2mm (zie afbeelding C,pagina 2). Is de slijpschijf zo sterk versleten dat de maximale afstand van 2mm Niet meer aangehonden kan worden,dan dient de slijpschijf te worden verrangen.

7.2 Vonkafleider instellen

De vonkafleider (10) geregeld afstellen om de slijtage van de slijpschijven (4) te compenseren.

De 2 schroeven van de vonkafleider losdraaien en de vonkafleider verschuiven.

NEDERLANDSnl

De afstand:tussen de vonkafleider en de slijpschijf moet zo Klein möglichz,xin,maar in geen geval groter dan 2 mm (zie afbeelding C,pagina 2).

Is de slijpschijf zo sterk versleten dat de maximale afstand van 2 mm Niet meer aangehouden kan worden, dan dient de slijpschijf te worden verrangen.

7.3 In-/uitschakelen

De schakelaar (11) indrukken (zie afbeeldingen D, pagina 2).

$$ \begin{array}{l} \mathbf {I} = \ \mathbf {0} = \end{array} \begin{array}{l l l l l l l l l l l l} \mathbf {I} & \mathbf {I} & \mathbf {n} & \mathbf {s} & \mathbf {c} & \mathbf {h} & \mathbf {a} & \mathbf {k} & \mathbf {e} & \mathbf {I} & \mathbf {e} & \mathbf {n} \ \mathbf {U} & \mathbf {I} & \mathbf {t} & \mathbf {s} & \mathbf {c} & \mathbf {h} & \mathbf {a} & \mathbf {k} & \mathbf {e} & \mathbf {I} & \mathbf {e} & \mathbf {n} \end{array} $$

DS 125, DS 150: Voorkom dat de machine onbedoeld worden gestart: schakel de machine alttijd uit wanneer de stekker uit het stopcontact worden gehald of wanneer er een stroomonderbreking optreedt.

Herstartbeveiliging (niet bij DS 125, DS 150): Bij terugkeer van de spanning na een stroomuitval start de nog ingeschakelde machine uit veiligheidsoverwegingen Niet uit zichself. De machine uit- en wee inschakelen.

7.4 Droogslijpen, bandschuren

• Ga voor de schuur-/slijpmachine staan.
• Houd het werkstuk met beiden handen vast, leg het op de werkstuksteunen (8) en druk hetlicht tegen de droogslijpschijf / de schuurband aan. Beweeg het werkstuk voor een optimaal resultaat Licht heen en weer; hierdoor worden ook het schuur-/ slijpmiddel gelijkmatig afgesleten.

7.5 Natslijpen (alleen TNS 175)

Gebruik de natslijpschijf alleen met water in het waterreservoir (18). De natslijpschijf moet tot ca. 1/3 in het water staan. Een te hoog of laag waterniveau kan het slijpresultaat nadelig beinvloeden.

• Ga links naast de slijpmachine staan, voor denatslijpschijf.
• Houd het werkstuk met beiden handen vast en laat het op de natslijpschijf zakken. U kunt het werkstuk ook op de bovenkant van het waterreservoir (18) laden rusten en verrolgens op de natslijpschijf latent zakken.

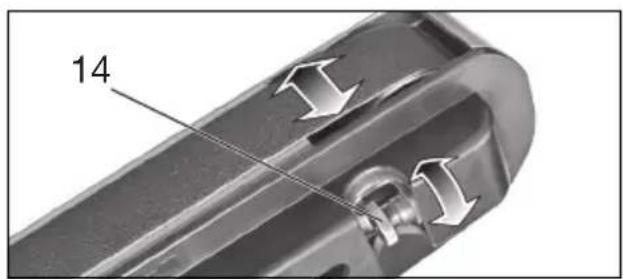

7.6 Afstellen van de bandloop (alleen BS 175)

Haal de stekker uit het stopcontact. Draai de schuurband met de hand. Stel met de draaiknop (14) de schuurband zo af, dat hij in het midden van de schuurbandrol loopt.

7.7 Instelling van de hoek aan de arm van de slijpmachine (alleen BS 175) (zie pagina 3, afb. E)

• Schroef aan de arm van de slijpmachine losdraaien
• Arm van de slijpmachine in de gewenste positie brengen
• Schroef aan de arm van de slijpmachine weer vastdraaien

8. Onderhoud, reiniging

De machine en beveiligingsinrichtingen regelmatig schoonmaken, onderhonden en inspecteren. De behuizing van de slijpschijf en de bandschuurder regelmatig van binnen reinigen. De slijpschijven en schuurband要去en altijd vrij in de behuizing kunnen draaien.

Haal altijd de stekker uit het stopcontact voordat u de machine instelt, reinigt, onderhoudt of repareert.

8.1 Slijpschijfwisseling

Gebruik uitsluitend Metabo slijpschijven. Het toegestane toerental dat op de slijps staat aangegeven moet gelijk+zijn aan of g dan het hoogste nullasttoerental dat op de ken van de machine vermeld staat.

Controle van de slijpschijven: de slijpschijf ophangen aan een draad. Erlicht tegenaan sloan met een stuk hardhout. Correcte slijpschijven geen een heldere klank. Een rinkelend, mat of dof geluid duidt op een beschadiging van de slijpschijf.

Gebruik geen beschadigde slijpschijven.

Testloop Na de slijpschijfwisseling要去en testloop van ca. 5 min zonder belasting worden uitgevoerd. Hierbij mag niemand zich in de gezarenzone bevinden.

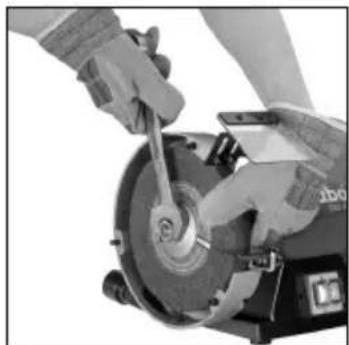

Droogslijpschijf:

• Draai de schroeven van de beschemkapdeksel (1) los, draai aan de beschemkapdeksel (1) en neem hem af (bajonetsluiting).
• Houd de slijpschijf (4) zoals aangegeven vast. Let op, gevaar voor letsel! Draag veiligheidshandschoenen!

• Schroef de spanmoer (2) met een steeksleutel los. Let op! Linkse schroefdraad aan de linkerkant van de machine, d.w.z. om de spanmoer (2) aan

de linkerkant van de machine los te zetten,dezemet de wijzers van de klok mee draaien!

• Verwijder de spanflens (3) en slijpschijf (4).
• Bevestig een neue slijpschijf (4) in omgekeerde volgorde.
• Bevestig de beschermkapdeksel (1) wee. Draai de schroeven vast.
• Stel de vonkafleider (10) en werkstuksteun (8) in zoals beschreiben in hoofdstuk 7.2 en 7.1.

Natslijpschijf wisselen (alleen TNS 175):

• Maak het waterreservoir (18) leeg: houd een opvangschaal onder het waterreservoir en trek de rubberen stop (19) eruit. Plaats de rubberen stop waar terug.
• Draai de 3 schroeven (17) ver genoeg los en trek het waterreservoir waar beneden.
• Houd de slijpschijf (4) met een hand vast. Let op, gevaar voor letsel! Draag veiligheidshandschoenen!
• Schroef de spanmoer met een steeksleutel los.
  (Draai de spanmoer gegen de klok in los.)
• Verwijder de spanflens en slijpschijf (4).
• Bevestig een neue slijpschijf (4) in omgekeerde volgorde.
• Monteer het waterreservoir (18) weer. Draai de schroeven (17) vast. Vul het waterreservoir met de juiste hoeveelheid water (zie hoofdstuk 7.5)

8.2 Schuurbandwisseling (alleen BS 175)

Verwijder de schuurbandafdekking aan de zijkant (16): draai de 2 schroeven (13) los, verschuif de schuurbandafdekking (16) (bajonetsluiting) en verwijder hem.

Draai de hendel (12) tot de aanslag maar buiten. Hierdoor ontspant de schuurband, waardoor hij van de rollen kan worden afgenomen.

De neue schuurband zo op de rolten leggen dat de omlooprichting ervan (pijl aan de binnenkant van de schuurband) correspondeert met de pijl (15) op de zijkant van de schuurbandafdekking (16).

Zet de hendel (12) in de oorspronkelijke stand terug; hierdoor worden de schuurband wee aangespannen.

De schuurbandafdekking aan de zijkant (16) op de 2 schroeven (13)plaatsen en verschuiven (bajonetsluiting). De 2 schroeven vastdraaien.

De bandloop instellen (zie hoofdstuk 7.6).

Schuurbanden zie hoofdstuk 9. (Accessoires).

8.3 Waterreservoir (alleen TNS 175)

Vervang regelmatig het water in het waterreservoir (18). Houd hiervoor een opvangschaal onder het waterreservoir en trek de rubberen stop (19) eruit.

Om het waterreservoir schoon te make, deze zoals in hoofdstuk 8.1 beschreiben, demonteren. De binnenkant met water en een borstel (geen staalborstel) reinigen.

9. Accessoires

Gebruik uitsluitend originele Metabo accessoires.

Als u accessoires wilt aanschaffen, neem dan contact op met uw leverancier.

Geef het type van de machine door aan uw leverancier om de juiste accessoires te krijgen.

A Slijpschijven Best.nr.:

D= 125 mm:

$$ 3 6 \mathrm {P}: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots 0 9 0 0 0 2 5 1 8 1 $$

$$ 6 0 \mathrm {N}: \quad 0 9 0 0 0 2 5 1 9 0 $$

D=150mm:

$$ 3 6 \mathrm {P}: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots . 6. 3 0 6 3 2 $$

$$ 6 0 \mathrm {N}: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots $$

D=175mm:

$$ 3 6 \mathrm {P}: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots $$

$$ 6 0 \mathrm {N}: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots $$

D=200 mm:

$$ 3 6 \mathrm {P}: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots . 6. 3 0 7 8 4 $$

$$ 6 0 \mathrm {N}: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots $$

D=250 mm:

$$ 3 6 \mathrm {P}: \quad 6. 3 0 6 3 6 $$

$$ 6 0 \mathrm {N}: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots $$

Natslijpschijf

$$ D = 2 0 0 m m: \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots $$

B Staander

$$ \text {B e s t . n r .} \tag {6.23867} $$

C W a n d c o n s o l e

$$ \text {B e s t . n r :} \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots $$

D Schuurbanden

$$ \begin{array}{l} 3 \times P 4 0 \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \ 3 \times P 6 0 \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \ 3 \times P 8 0 \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \ 3 \times P 1 0 0 \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \ 3 \times P 1 2 0 \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \ 3 \times P 1 8 0 \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \ 3 \times P 2 4 0 \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots . 0 9 0 0 0 2 5 8 2 3 \ 3 \times P 4 0 0 \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \ \end{array} $$

Complet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus.

10. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkend vakman
den uitgevoerd!

Een defecte stroomkabel mag alleen worden verrangen door een speciale, orginele beschemnde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u downloaden via www.metabo.com.

Metabo verpakkingen zijn 100% recyclebaar.

Oude, gebruikte elektronische machines en accessoires bevatten große hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycled können worden.

Deze gebruiksaanwijzing is op chloorvrij gebleekt papier gedrukt.

NEDERLANDSnl

Volgens de Europese richtlijn 2012/19/EU inzake gebrukte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten geschaden te worden ingezameld en op milieuvriendelijk witje te worden afgevoerd.

Toelichting bij de gegevens van pagina 4. Wijzigingen en technische verbeteringen voorbehonden.

D_ = minimale diameter van de slijpschijf

D_max = maximale diameter van de slijpschijf

D N, = maximale diameter van de natslijpschijf d=gatdiameter van de slijpschijf

dN =gat diameter van de natslijpschijf

Bmax = maximale dikte van de slijpschijf

A = schuurband (length x breedte)

n_0 =toerental bij nullast

v_0 = bandsnelheid bij onbelast toerental

P1 =nominalvermogen

P2 =afgegeven vermogen

LpA =geluidsdrukniveauau

LWA =geluidsvermogensniveau

LpAl =emissie-geluidsdrukniveau

K = onzekerheid (geluidsniveau)

Tijdens het werkken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!

Meetgegevens volgens de norm EN 62841.

Wisselstroom

A Emissiewaarden

Deze waarden makeen een beordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereed-schap of het inzetgereedschap kan de daadwerke- lijke belasting hoger of lager uittallen. Neem voor de beordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Het apparatuswerd getest met S2 (30 min.).

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

A Slipskivor Best.nr:

D=125mm:

36P: 0900025181

60N: 0900025190

D=150mm:

36P: 6.30632

60 N: 6.30633

D=175mm:

36P: 6.30657

60 N: 6.30656

D=200 mm:

36P: 6.30784

60 N: 6.30785

D=250mm:

36P: 6.30636

60 N: 6.30637

Vatslipskiva

D=200 mm: .0900025653

B Stativ

Best.nr: 6.23867

C Vaggkonsol

Best.nr: 6.23862

D Slipband

3xP40 .0900025777

3xP60 .0900025688

3xP80 .0900025696

3xP100 .0900025785

3xP120 .0900025700

3xP180 .0900025807

3xP240 .0900025823

3xP400 .0900025840

Det kompletta tillbehörssortimentet hitter du pa

LDAI =melupaästön aanenpainetaso

A Slipeskiver Best.nr.:

D = 125 mm:
36 P: .0900025181
60 N: .0900025190

D=150mm: 36P: .6.30632 60N: .6.30633

D=175mm: 36P: .6.30657 60N: .6.30656

D = 200 mm:
36 P: 6.30784
60 N: 6.30785

D=250mm: 36P: .6.30636 60N: .6.30637

Vatslipskive D=200 mm: 0900025653

B Stativ Best.nr: 6.23867

C Veggkonsoll Best.nr.: 6.23862

D Slopeband 3xP40 .0900025777

3xP60 0900025688

3xP80 0900025696

3xP100 0900025785

3xP120 0900025700

3xP180 0900025807

3xP240 0900025823

3xP400 0900025840

Se www.metabo.com eller hovedkatalogen for det komplette tilbehorsprogrammet.

10. Reparasjon

Elektroverktøy mA kun repareres av elektrofagfolk!
