GEBRUIKSAANWIJZING HM 1620 S STEINEL

1. Over dit document 68
2. Algemene veiligheidsvoorschriften 68
3. Apparaatelementen 72
4. Ingebruikname 77
5. Toepassingsmogelijkheden 80
6. Verwijderen 84
7. Conformiteitsverklaring 84
8. Fabrieksgarantie 85
9. Technische gegevens 87

1. Over dit document

- Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. - Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Waarschuwing voor gevaar!

Waarschuwing voor gevaren door milieu-invloeden!

Waarschuwing voor giftige gassen en ontstekingsgevaar!

Waarschuwing voor risico's door elektriciteit!

2. Algemene veiligheidsvoorschriften

Gevaar door het niet naleven van de gebruiksaanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.
• Toegankelijk bewaren.

Bij het gebruik van elektrisch gereedschap moeten de volgende basisveiligheidsmaatregelen in acht worden genomen ter bescherming tegen elektrische schokken, letsel en brand.

Als er niet voorzichtig met het apparaat wordt omgegaan, kan er brand ontstaan of kunnen mensen gewond raken. Controleer het apparaat voor ingebruikname op beschadigingen (netsnoer, behuizing, enz.) en neem het apparaat niet in gebruik als het beschadigd is. Gebruik het apparaat niet zonder toezicht. Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

Eerste ingebruikname

Bij het eerste gebruik kan er wat rook vrijkomen. De rook wordt veroorzaakt door bindmiddelen die vrijkomen uit de isolerende folie van het verwarmingselement door de warmte tijdens het eerste gebruik. Het apparaat moet op zijn basis worden geplaatst om ervoor te zorgen dat de rook snel ontsnapt. De werkruimte moet tijdens het eerste gebruik goed geventileerd worden. De rook die vrijkomt is niet schadelijk!

Gevaar door milieu-invloeden!

• Stel elektrisch gereedschap niet bloot aan regen. Gebruik elektrisch gereedschap niet als het vochtig is of in een vochtige of natte omgeving.
• Wees voorzichtig bij het gebruik van de apparaten in de buurt van ontvlambare materialen.
• Richt niet langdurig op dezelfde plek.
• Niet gebruiken in de aanwezigheid van een explosieve atmosfeer.
• Hitte kan worden geleid naar brandbare materialen die bedekt zijn.

Waarschuwing voor risico's door elektriciteit!

• Vermijd lichamelijk contact met geaarde onderdelen, zoals leidingen, radiatoren, fornuizen, koelkasten.
• Laat het apparaat niet onbeheerd achter terwijl het in werking is.

Berg je gereedschap veilig op.

• Berg je gereedschap veilig op.
- Plaats het apparaat na gebruik op een staand oppervlak en laat het afkoelen voordat u het opbergt.
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.
- Kinderen mogen niet met het apparaat spelen.
- Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

Overbelast je gereedschap niet!

• Je werkt beter en veiliger in het opgegeven prestatiebereik.
• Draag het apparaat niet aan de kabel en gebruik het niet om de stekker uit het stopcontact te trekken.
• Bescherm de kabel tegen hitte, olie en scherpe randen.
• Zorg er altijd voor dat de uitblaaspijp nooit volledig bedekt of afgesloten is, zelfs niet wanneer de spuitmond gemonteerd is.
• Anders kan het verwarmingselement of de motor beschadigd raken.

Kijk uit voor giftige gassen en ontstekingsgevaar!

• Gebruik voor uw eigen veiligheid alleen accessoires en hulpstukken die in de handleiding staan of die worden aanbevolen of gespecificeerd door de fabrikant van het gereedschap.
• Het gebruik van andere gereedschappen of accessoires dan aanbevolen in de gebruiksaanwijzing of in de catalogus kan leiden tot persoonlijk letsel.

Reparaties alleen door een gekwalificeerde elektricien

• Dit elektrische gereedschap voldoet aan de relevante veiligheidsvoorschriften.
• Reparaties mogen alleen worden uitgevoerd door een gekwalificeerde elektricien, anders kunnen er ongelukken gebeuren voor de gebruiker.

3. Apparaatelementen

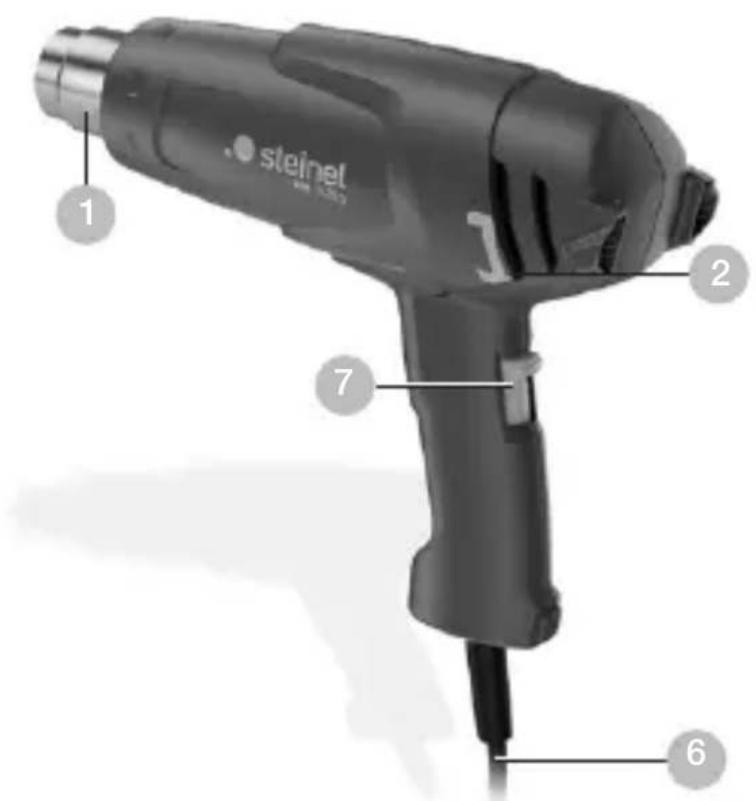

3.1 HM 1620 S

steinet 1 2 7 6

1 Roestvrijstalen uitblaasmondstuk
2 Luchtinlaatopening met filterrooster om vreemde voorwerpen buiten te houden
6 Belastbare rubberen kabel
7 Standenschakelaar voor instelling van de luchthoeveelheid (2/3 standen)

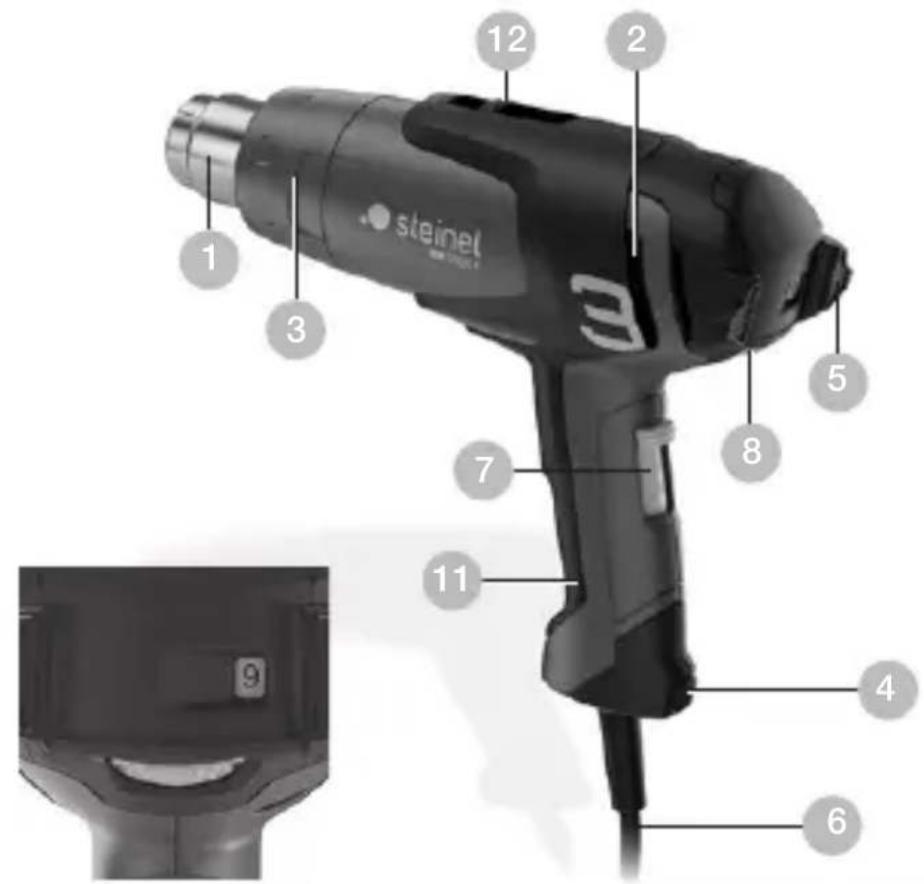

3.2 HM 1920 E

steinel 3 12 2 3 7 8 5 11 4 6 9

NL

1 Roestvrijstalen uitblaasmondstuk
2 Luchtinlaatopening met filterrooster om vreemde voorwerpen buiten te houden
3 Afneembare beschermhuls (voor moeilijk bereikbare plaatsen)
4 Soft-voetstuk
5 Soft-eindkap voor een stevige stand en glijvast, stationair gebruik
6 Belastbare rubberen kabel
7 Standenschakelaar voor instelling van de luchthoeveelheid (2/3 standen)
8 Stelwieltje voor de temperatuurinstelling
11 Aangename softgreep
12 Ophanging

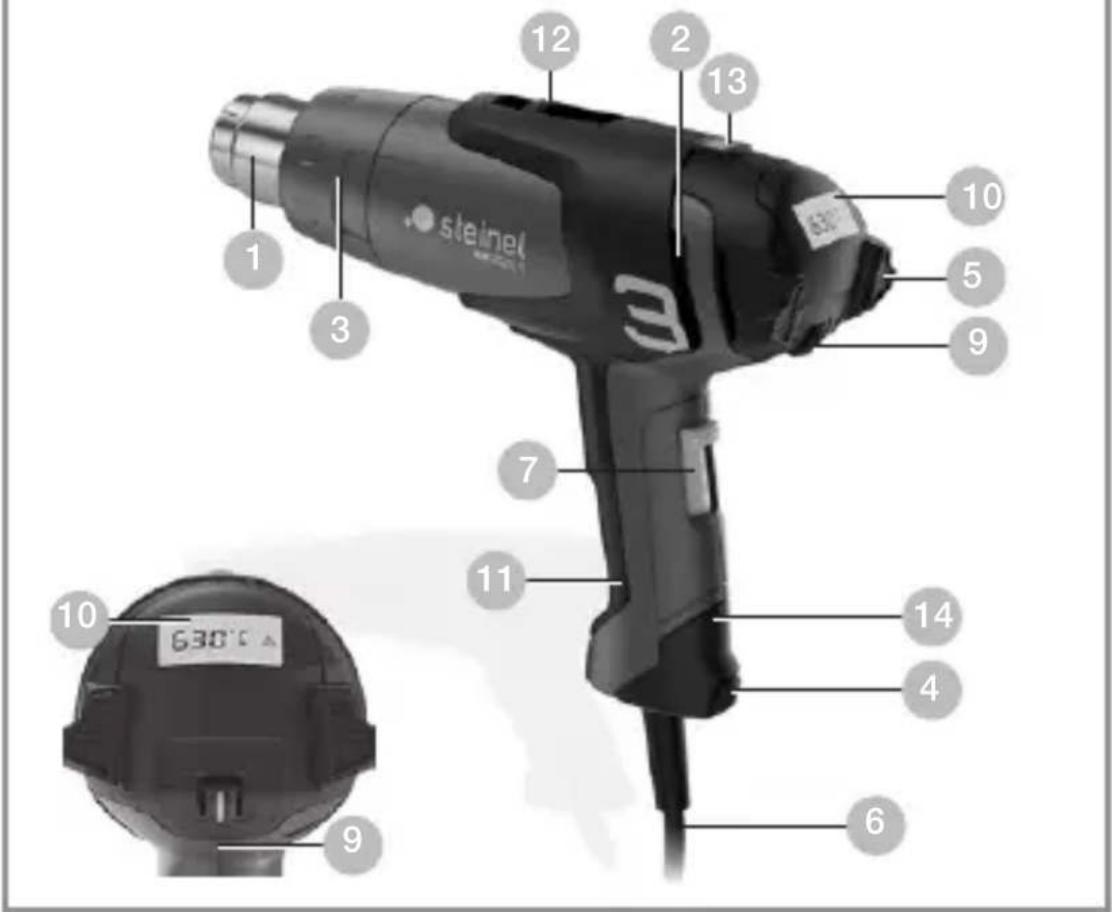

3.3 HM 2020 E

1 2 3 12 13 10 5 9 7 11 14 4 6 9 10 630°C

1 Roestvrijstalen uitblaasmondstuk
2 Luchtinlaatopening met filterrooster om vreemde voorwerpen buiten te houden
3 Afneembare beschermhuls (voor moeilijk bereikbare plaatsen)
4 Soft-voetstuk
5 Soft-eindkap voor een stevige stand en glijvast, stationair gebruik
6 Belastbare rubberen kabel
7 Standenschakelaar voor instelling van de luchthoeveelheid (2/3 standen)
9 Knop voor de temperatuurinstelling
10 Temperatuurcontrole via lcd-display
11 Aangename softgreep
12 Ophanging
13 Aanduiding restwarmte (alleen HL 2020 E)
14 Netsnoer verwisselbaar (alleen HL 2020 E)

Accessoires

1 Breedstraalmondstuk 50 mm
2 Breedstraalmondstuk 75 mm
3 Afschermmondstuk 50 mm
4 Afschermmondstuk 75 mm
5 Verfkrabberset
6 Reflectormondstu
7 Crimpverbinder ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Krimpkousen 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Krimpkousenset, 3-delig
9 Soldeerreflectormondstuk*
10 Reduceermondstuk 14 mm*
11 Reduceermondstuk 9 mm*
12 Fijnstofffilter
13 HL-scan
14Breed gleufmondstuk*
15 Aandrukrol
16 Kunststof lasdraad* Harde PVC, HDPE, PP, ABS*
17 Lasschoen*

* alleen voor HM 1920 E en HM 2020 E

Voor uw veiligheid:

De apparaten zijn voorzien van een thermobeveiliging:

1. Een thermobeveiliging schakelt het verwarmingselement uit wanneer de luchtafvoer uit de uitblaasopening te zeer gehinderd wordt (hitteophoping). De ventilator loopt echter gewoon door. Op het display wordt u attent gemaakt op de uitschakeling d.m.v. een waarschuwingsdriehoek. Wanneer de uitblaasopening weer vrij is, zal het verwarmingselement na korte tijd automatisch weer inschakelen. En dooft de waarschuwingsdriehoek op het display.

De thermobeveiliging kan ook na het uitschakelen van het apparaat inschakelen, zodat het bij opnieuw inschakelen van het apparaat langer dan normaal duurt, tot de temperatuur bij de uitblaasopening wordt bereikt. (alleen voor HM 2020 E)

1. De thermobeveiliging schakelt het apparaat bij overbelasting helemaal uit.

Aanduiding restwarmte (alleen HM 2020 E)

De aanduiding voor restwarmte dient als optische waarschuwingsindicatie om letsel bij direct huidcontact met het hete uitblaasmondstuk te voorkomen. De aanduiding voor de restwarmte werkt ook wanneer de stekker uit het stopcontact is getrokken! Bij een werking vanaf 90 seconden is de aanduiding operationeel en deze blijft knipperen, tot de temperatuur van het uitblaasmondstuk bij kamertemperatuur tot onder de 60 °C is gedaald. Als het apparaat korter dan 90 seconden wordt gebruikt, is de aanduiding voor de restwarmte niet actief. In elk geval blijft de gebruiker zelf verantwoordelijk voor het voorkomen van letsel, omdat er altijd voorzichtig met heteluchtpistolen moet worden omgegaan.

4. Ingebruikname

Let op: de afstand t.o.v. het te bewerken voorwerp is afhankelijk van het materiaal en de toepassing. Voer altijd eerst een test uit met de luchtstroom en de temperatuur. Met de als toebehoren verkrijgbare opzetmondstukken (zie de pagina Toebehoren op de omslag) kan de hete lucht precies worden gestuurd. Wees voorzichtig bij het verwisselen van hete mondstukken! Als u het hetelucht-pistool wilt neerzetten, moet u erop letten dat het apparaat goed en stevig op een schone ondergrond staat.

HM 1620 S

Het apparaat wordt met de standenschakelaar aan de achterkant van de greep in- en uitgeschakeld. De luchthoeveelheid en de temperatuur kunnen in 2 standen worden ingesteld. Op stand 1 wordt 300 °C bij een luchthoeveelheid van 240 l/min. bereikt, op stand 2 is dat 500 °C bij 450 l/min. Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik.

HM 1920 E

Het apparaat wordt met de standenschakelaar aan de achterkant van de greep in- en uitgeschakeld. Behalve de regeling van toerental/luchthoeveelheid in 3 standen (stand 1 is een koudeluchtstand met 80 °C) kan de temperatuur in de standen 2 en 3 in een bereik van 80 °C – 600 °C traploos worden ingesteld m.b.v. het stelwieltje. De op het stelwieltje aangegeven getallen van 1 t/m 9 zijn hierbij ter oriëntatie. »1« betekent 80 °C, bij »9« wordt de hoogste temperatuur van 600 °C bereikt. De luchthoeveelheid varieert in de drie standen van 150/150-300/300-500 l/min. De beschermbuis kan met een bajonetsluiting worden verwijderd.

HM 2020 E

Het apparaat wordt met de standenschakelaar aan de achterkant van de greep in- en uitgeschakeld. Behalve de regeling van toerental/luchthoeveelheid in 3 standen met

de schakelaar kan de temperatuur in de standen 2 en 3 in een bereik van 80 °C tot 630 °C traploos worden ingesteld m.b.v. de kantelschakelaar. De gewenste temperatuur kan in stappen van 10 °C worden verhoogd door aan de rechterkant van de schakelaar op '+' te drukken of verlaagd door aan de linkerkant van de schakelaar op '-' te drukken. Het kortstondig indrukken van de schakelaar verhoogt of verlaagt de gewenste temperatuur eenmalig met 10 °C. Langdurig drukken op de knop verhoogt of verlaagt de temperatuur continu in stappen van 10 °C, tot de schakelaar wordt losgelaten of de minimale resp. maximale temperatuur is ingesteld. De ingestelde gewenste temperatuur is gedurende 3 seconden zichtbaar op het display, daarna wordt tijdens het verhogen of verlagen van de temperatuur de daadwerkelijke temperatuur bij het uitblaasmondstuk aangegeven. Gedurende deze tijd knippert het °C/°F-teken. Zodra de gewenste temperatuur is bereikt, blijft dit teken branden op het display. In stand 1 bedraagt de temperatuur 80 °C. Bij het wisselen vanuit stand 2 of 3 met hogere temperaturen naar stand 1 duurt het even tot het apparaat is afgekoeld tot 80 °C. Tijdens het afkoelen wordt op het lcd-display de daadwerkelijke temperatuur bij de uitgang van de ventilator getoond. Na het uitschakelen van het apparaat blijft de laatste ingestelde waarde gehandhaafd. De beschermbuis kan d.m.v. een bajonetsluiting worden verwijderd.

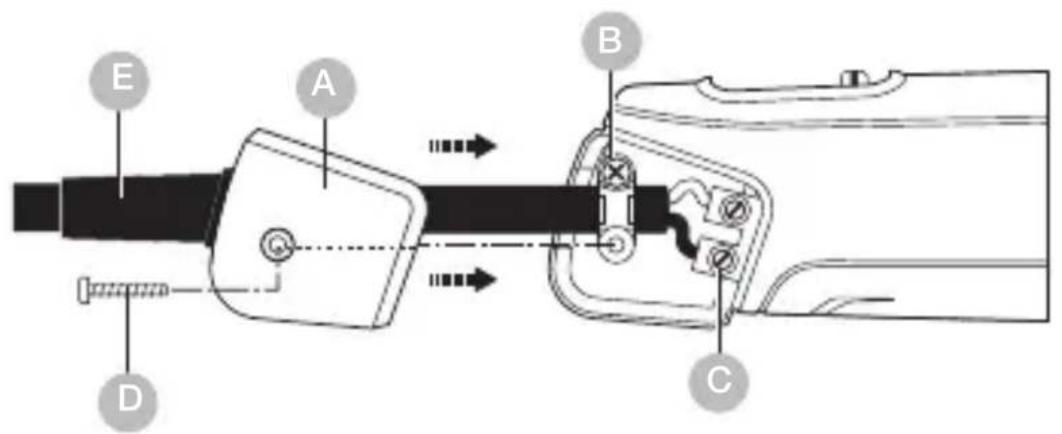

Vervanging van de kabel (Alleen HM 2020 E)

Als de kabel beschadigd is, kan deze zonder de behuizing te openen gemakkelijk worden vervangen.

4.1

E A B C D

Belangrijk! De stekker uit het stopcontact trekken.

1. Schoef D losmaken en afdekkapje A verwijderen.
2. Trekontlasting B losmaken.
3. Voedingsklemmen c losmaken.
4. Kabel E eruit trekken.
5. Nieuwe kabel PLAATSEN en in omgekeerde volgorde (1. voedingsklemmen vastschroeven etc.) weer bevestigen.

5. Toepassingsmogelijkheden

Hieronder tonen we enkele toepassingen voor STEINEL heteluchtblazers.

5.1 HM 2020 E

Verf verwijderen: de verf wordt zacht gemaakt en kan met spatel en krabber worden verwijderd.

Kabels krimpen: de krimpkous wordt over de te isoleren plaats geschoven en met hete lucht verwarmd. Daardoor krimpt de diameter van de kous met ca. 50 % en zorgt voor een dichte verbinding. Met reflectormondstukken kan men bijzonder snel en gelijkmatig krimpen. Afdichten en stabiliseren van kabelbreuken, isoleren van soldeerpun- ten, samenvatten van kabelstrengen, ommantelen van kabelschoenen.

5.2 HM 1920 E

NL

PVC vervormen: platen, buizen of gevormde delen worden door hete lucht zacht en vormbaar.

Barbecue aansteken: In een handomdraai brandt de houtskool; u hoeft niet te wachten.

Ontdooien: Waterleidingen, bevroren sloten, traptredes. Behoedzaam ontdooien en drogen in één handeling.

Solderen: maak eerst de te verbinden metalen delen schoon, dan met hete lucht de soldeerplaats verwarmen en soldeerdraad erbij houden. Gebruik voor het solderen een vloeimiddel om oxidevorming te voorkomen of een soldeerdraad met vloeimiddelkern.

5.3 HM 1620 S

Kunststof lassen en voegen: alle delen, die gesmolten moeten worden, moeten uit dezelfde soort kunststof bestaan. Gebruik de passende lasdraad.

Folie lassen: de foliedelen worden over elkaar gelegd en gelast. De hete lucht wordt met een gleufmondstuk onder de bovenste folie geleid, daarna worden beide foliedelen met een aandrukrol vast tegen elkaar geperst.

Ook mogelijk: repareren van PVC-dekzeil door overlappend lassen met een gleufmondstuk.

Hulp bij het kiezen van de juiste lasdraad bij het kunststof lassen

Materiaal / Toepassingen / Herkenningskenmerken

• PVC hard / Buizen, fittings, platen, bouwprofielen, technisch gevormde delen, 300 °C lastemperatuur / Verkoold in de vlam, bijtende geur; rammelend geluid
• PE hart (HDPE) polyethyleen / Kuipen, manden, jerrycans, isolatiemateriaal, buizen, 300 °C lastemperatuur / Lichte, gele vlam, druppels branden verder, ruikt naar een uitgaande kaars; rammelend geluid
• PP polypropyleen / HT-afvoerbuizen, kunststof zittingen, verpakkingen, auto-onderdelen, 250 °C lastemperatuur / Lichte vlam met blauwe kern, druppels branden verder, bijtende geur; rammelend geluid
• ABS / Auto-onderdelen, apparaatbehuizingen, koffers, 350 °C lastemperatuur / Zwarte, dikke rook, zoete geur; rammelend geluid

6. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuill!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieu-vriendelijk gerecycled te worden.

7. Conformiteitsverklaring

STEINEL GmbH verklaart hierbij dat de heteluchtblazer HM 1620 S, HM 1920 E en HM 2020 E voldoet aan richtlijn 2006/42/EG. De volledige tekst van de EU-conformiteitsverklaring vindt u op het volgende internetadres: www.steinel.de

8. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH,

Diesel straße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die on-middellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,

- bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden

nageleefd,

• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
  – bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

• Stroomtoevoer: 220 - 230 V, 50/60 Hz
• Vermogen: 1.600 W
• Stand / Luchthoeveelheid / Temperatuur:

1 / 240 l/ min / 300 °C

2 / 450 l/ min / 500 °C

– Aanduiding restwarmte: nee
– Beschermingsklasse: //
- Thermobeveiliging:
- Emissiegeluidsdrukniveau: ≤ 70 dB (A)
- Totale trillingswaarde: ≤ 2,5m / s^2 I K = 0,08m / s^2
– Gewicht: 0,670 kg

HM 1920 E

• Stroomtoevoer: 220 - 230 V, 50/60 Hz
• Vermogen: 2.000 W
• Stand / Luchthoeveelheid / Temperatuur:

1 / 150 l/ min / 80 °C

2 / 150–300 l/ min / 80–600 °C

3 / 300 - 500 l/ min

– Temperatuurinstelling: traploos in 9 stappen m.b.v. stelwieltje

– Aanduiding restwarmte: nee
- Beschermingsklasse: //
– Thermobeveiliging:
- Emissiegeluidsdrukniveau: ≤ 70 dB (A)
- Totale trillingswaarde: ≤ 2,5m / s^2 I K = 0,04m / s^2
– Gewicht: 0,840 kg

HM 2020 E

• Stroomtoevoer: 220 - 230 V, 50/60 Hz
  – Vermogen: 2.200 W
• Stand☐/☐Luchthoeveelheid☐/☐Temperatuur:
  1 / 150 l/ min / 80 °C
  2 / 150–300 l/ min / 80–630 °C
  3 / 300 - 500 l/ min
• Temperatuurinstelling: traploos in 10 °C-stappen d.m.v. toetsen
  – Temperatuurweergave: Icd-display
  – Aanduiding restwarmte: ja
  – Beschermingsklasse: //
  – Veiligheidsthermouitschakeling:
  – Thermobeveiliging:
  – Emissiegeluidsdrukniveau: ≤ 70 dB (A)
  – Totale trillingswaarde: ≤ 2,5 m/s^2 I K = 0,04 m/s^2
  – Gewicht: 0,880 kg
