BEDIENUNGSANLEITUNG HM 1620 S STEINEL

1. Zu diesem Dokument 3
2. Allgemeine Sicherheitshinweise 3
3. Geräteelemente 7
4. Inbetriebnahme 12
5. Anwendungen 15
6. Entsorgung 19
7. Konformitätserklärung 19
8. Herstellergarantie 20
9. Technische Daten 22

1. Zu diesem Dokument

- Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.

- Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Umwelteinflüsse!

Warnung vor giftigen Gasen und Entzündungsgefahr!

Gefahr vor elektrischem Schlag!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Bedienungsanleitung!

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Bei Nichtbeachtung der Bedienungsanleitung kann das Gerät zu einer Gefahrenquelle werden.

• Anleitung sorgfältig lesen.
- Sicherheitshinweise befolgen.
- Zugänglich aufbewahren.

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Wenn mit dem Gerät nicht sorgsam umgegangen wird, kann ein Brand entstehen oder Personen verletzt werden. Überprüfen Sie das Gerät vor Inbetriebnahme auf eventuelle Schäden (Netzanschlussleitung, Gehäuse, etc.) und nehmen Sie das Gerät bei Beschädigung nicht in Betrieb. Das Gerät nicht unbeaufsichtigt betreiben. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Erstinbetriebnahme

Bei erster Anwendung kann etwas Rauch austreten. Der Rauch entsteht durch Bindemittel, die sich dem ersten Gebrauch durch die Wärme aus der Isolationsfolie der Heizung herauslösen. Um einen zügigen Rauchaustritt zu erzielen, sollte das Gerät auf der Standfläche abgestellt werden. Das Arbeitsumfeld sollte bei der ersten Anwendung gut gelüftet werden. Der Rauchaustritt ist nicht schädlich!

Gefahr durch Umwelteinflüsse!

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht im feuchten Zustand und nicht in feuchter oder nasser Umgebung.
• Vorsicht bei Gebrauch der Geräte in der Nähe brennbarer Materialien.
• Nicht für längere Zeit auf ein und dieselbe Stelle richten.
• Nicht bei Vorhandensein einer explosionsfähigen Atmosphäre verwenden.
• Wärme kann zu brennbaren Materialien geleitet werden, die verdeckt sind.

Gefahr vor elektrischem Schlag!

• Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.
• Das Gerät nicht unbeaufsichtigt lassen, so lange es in Betrieb ist.

Bewahren Sie Ihre Werkzeuge sicher auf.

- Gerät nach Gebrauch auf Standfläche abstellen und abkühlen lassen, bevor es weggepackt wird.

- Unbenutzte Werkzeuge müssen im trockenen, verschlossenem Raum und für Kinder nicht erreichbar aufbewahrt werden.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit dem Gerät spielen.

- Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Überlasten Sie Ihre Werkzeuge nicht!

- Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

- Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen.

- Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

- Stellen Sie immer sicher, dass das Ausblasrohr und auch in Kombination mit montierter Düse nie vollständig verdeckt oder verschlossen ist.

- Ein Schaden an der Heizung oder Motor kann sonst die Folge sein.

Achten Sie auf giftige Gase und Entzündungsgefahr!

• Zu Ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeughersteller empfohlen oder angegeben werden.
• Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

Reparaturen nur vom Elektrofachmann

• Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen.
• Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen.

3. Geräteelemente

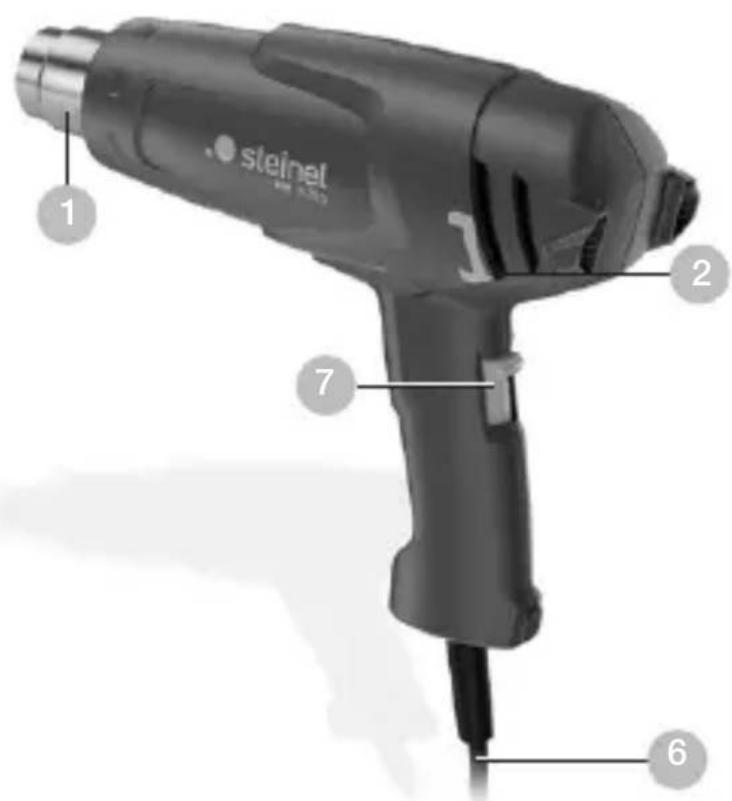

3.1 HM 1620 S

steinel 1 2 7 6

1 Edelstahl-Ausblasrohr
2 Lufteinlass mit Gitternetz hält Fremdkörper fern
6 Belastbares Gummikabel
7 Stufenschalter zur Luftmengeneinstellung (2-stufig / 3-stufig)

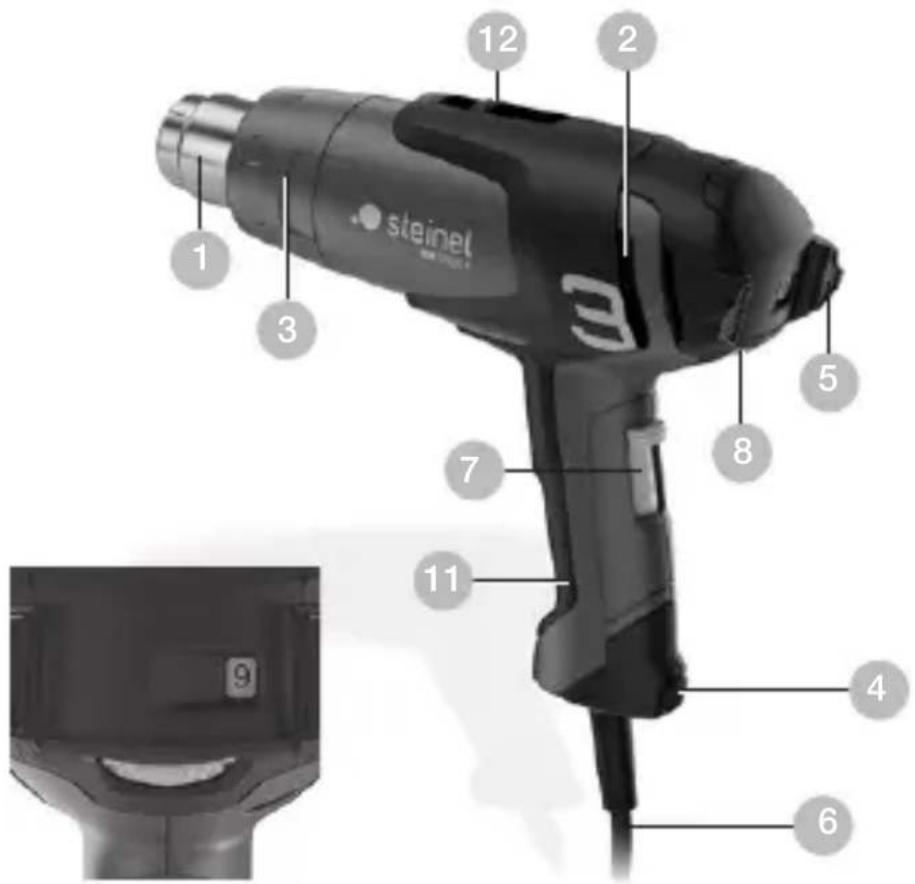

3.2 HM 1920 E

1 2 3 12 5 7 8 4 6 9 11

1 Edelstahl-Ausblasrohr
2 Lufteinlass mit Gitternetz hält Fremdkörper fern
3 Abnehmbares Schutzrohr (für schwer zugängliche Stellen)
4 Softstandfuß
5 Softendkappe für einen kippsicheren und rutschfesten stationären Arbeitseinsatz
6 Belastbares Gummikabel
7 Stufenschalter zur Luftmengeneinstellung (2-stufig / 3-stufig)
8 Stellrad für Temperatureinstellung
11 Angenehmer Softgriff
12 Aufhängung

3.3 HM 2020 E

1 Edelstahl-Ausblasrohr
2 Lufteinlass mit Gitternetz hält Fremdkörper fern
3 Abnehmbares Schutzrohr (für schwer zugängliche Stellen)
4 Softstandfuß
5 Softendkappe für einen kippsicheren und rutschfesten stationären Arbeitseinsatz
6 Belastbares Gummikabel
7 Stufenschalter zur Luftmengeneinstellung (2-stufig / 3-stufig)
9 Taster für Temperatureinstellung
10 Temperaturüberwachung per LCD-Anzeige
11 Angenehmer Softgriff
12 Aufhängung
13 Resthitzeanzeige (nur HM 2020 E)
14 Netzkabel tauschbar (nur HM 2020 E)

Zubehör

1 Breitstrahldüse 50 mm
2 Breitstrahldüse 75 mm
3 Abstrahldüse 50 mm
4 Abstrahldüse 75 mm
5 Farbschaberset
6 Reflektordüse
7 Crimpverbinder ∅ 0,5 - 1,5, ∅ 1,5 - 2,5, ∅ 0,1 - 0,5, ∅ 4,0 - 6,0
8 Schrumpfschläuche 4,8–9,5 mm, 1,6–4,8 mm, 4,0–12,0 mm, Schrumpfschlauchset, 3-teilig
9 Lötreflektordüse*
10 Reduzierdüse 14 mm*
11 Reduzierdüse 9 mm*
12 Feinstaubfilter
13 HL-Scan*
14Breitschlitzdüse*
s Andrückrolle
16 Kunststoff-Schweißdraht*
Hart-PVC, HDPE, PP, ABS
17 Schweißschuh*

* nur für HM 1920 E und HM 2020 E

Für Ihre Sicherheit:

Die Geräte sind mit einem 2-stufigen Thermoschutz ausgestattet:

1. Eine Thermoschutzabschaltung schaltet die Heizung aus, wenn der Luftaustritt der Ausblasöffnung zu stark behindert wird (Hitzestau). Das Gebläse läuft jedoch weiter. Im Display werden Sie durch ein Warndreieck auf die Abschaltung hingewiesen. Ist die Ausblasöffnung wieder frei, schaltet die Heizung nach kurzer Zeit selbstständig wieder zu. Das Warndreieck erlischt daraufhin im Display. Die Thermoschutzabschaltung kann auch nach Abschalten des Gerätes anspringen, so dass es nach erneutem Einschalten länger als gewohnt dauert, bis die Temperatur an der Ausblasöffnung erreicht wird. (nur für HM 2020 E)

2. Die Thermosicherung schaltet das Gerät bei Überlastung komplett ab.

Resthitzeanzeige (nur HM 2020 E)

Die Resthitzeanzeige dient als optischer Warnhinweis, um Verletzungen bei direktem Hautkontakt mit dem heißen Ausblasrohr zu vermeiden. Die Resthitzeanzeige funktioniert auch bei gezogenem Netzkabel! Ab einem Betrieb von 90 Sekunden ist die Anzeige funktionsfähig und blinkt so lange, bis die Temperatur am Ausblasrohr bei Raumtemperatur auf unter 60 °C gesunken ist.

Ist das Gerät weniger als 90 Sekunden im Betrieb, so ist die Resthitzeanzeige nicht aktiv. In jedem Fall bleibt die Verantwortung beim Anwender, da im Umgang mit Heißluftgebläsen immer Vorsicht nötig ist.

4. Inbetriebnahme

Bitte beachten Sie: Der Abstand zum Bearbeitungsobjekt richtet sich nach Material und beabsichtigter Bearbeitungsart. Machen Sie immer erst einen Test bezüglich Luftmenge und Temperatur! Mit den als Zubehör erhältlichen aufsteckbaren Düsen lässt sich die Heißluft punkt- oder flächengenau steuern.

Vorsicht beim Wechseln heißer Düsen! Wenn Sie das Heißluftgebläse als Standgerät benutzen, achten Sie auf sicheren, rutschfesten Stand und sauberen Untergrund.

HM 1620 S

Das Gerät wird mit dem Stufen schalter an der Rückseite des Handgriffs ein- und ausgeschaltet. Die Luftmenge und die Temperatur lassen sich in 2 Stufen einstellen. Auf Stufe 1 werden 300 °C bei einer Luftmenge von 240 l/min erreicht, auf Stufe 2 sind es 500 °C bei 450 l/min. Dieses Gerät ist ausschließlich für den Hausgebrauch bestimmt.

HM 1920 E

Das Gerät wird mit dem Stufenschalter an der Rückseite des Handgriffs ein- und ausgeschaltet. Neben der dreistufigen Drehzahl/Luftmengenregulierung (Stufe 1 ist eine Kaltluftstufe mit 80 °C) lässt sich die Temperatur in den Stufen 2 und 3 in einem Bereich von 80 °C – 600 °C über das Stellrad stufenlos einstellen. Die auf dem Stellrad angezeigten Zahlen von 1 – 9 dienen dabei zur Orientierung. „1“ bedeutet 80 °C, bei „9“ wird die Höchsttemperatur von 600 °C erreicht. Die Luftmenge variiert in den drei Stufen von 150/150 – 300/300 – 500 l/ min. Das Schutzrohr lässt sich über einen Bajonettverschluss abnehmen.

HM 2020 E

Das Gerät wird mit dem Stufenschalter an der Rückseite des Handgriffs ein- und ausgeschaltet. Neben der dreistufigen Drehzahl/Luftmengenregulierung über den Schalter, lässt sich die Temperatur in den Stufen 2 und 3 in einem Bereich von 80 °C bis 630 °C über die Tastwippe stufenlos einstellen. Die Zieltemperatur kann in Schritten von 10 °C durch Drücken zur rechten Seite „+“ an der Tastwippe erhöht oder durch Drücken zur linken Seite „-“ an der Tastwippe gesenkt werden. Kurzzeitiges Drücken der Tastwippe erhöht bzw. senkt die Zieltemperatur einmalig um 10 °C. Längeres Drücken der Taste erhöht bzw. senkt die Temperatur fortlaufend in Schritten von 10 °C, bis die Tastwippe losgelassen wird oder die minimale bzw. maximale Temperatur eingestellt ist. Die eingestellte Soll-Temperatur ist für 3 Sekunden im Display sichtbar, dann wird während der Senkung bzw. Erhöhung der Temperatur die tatsächliche Temperatur am Ausblasrohr angezeigt.

Für diesen Zeitraum blinkt das °C/°F-Zeichen. Sobald die Soll-Temperatur erreicht ist, erscheint dieses Zeichen konstant im Display. In der Gebläsestufe 1 beträgt die Temperatur 80 °C. Beim Wechsel aus Gebläsestufe 2 oder 3 mit höheren Temperaturen zu Gebläsestufe 1 dauert es kurze Zeit, bis sich das Gerät auf 80 °C abgekühlt hat. Während des Abkühlens wird in der LCD-Anzeige die tatsächliche Temperatur am Düsenausgang angezeigt. Nach dem Ausschalten des Gerätes bleibt der zuletzt eingestellte Wert erhalten. Das Schutzrohr lässt sich über einen Bajonettverschluss abnehmen.

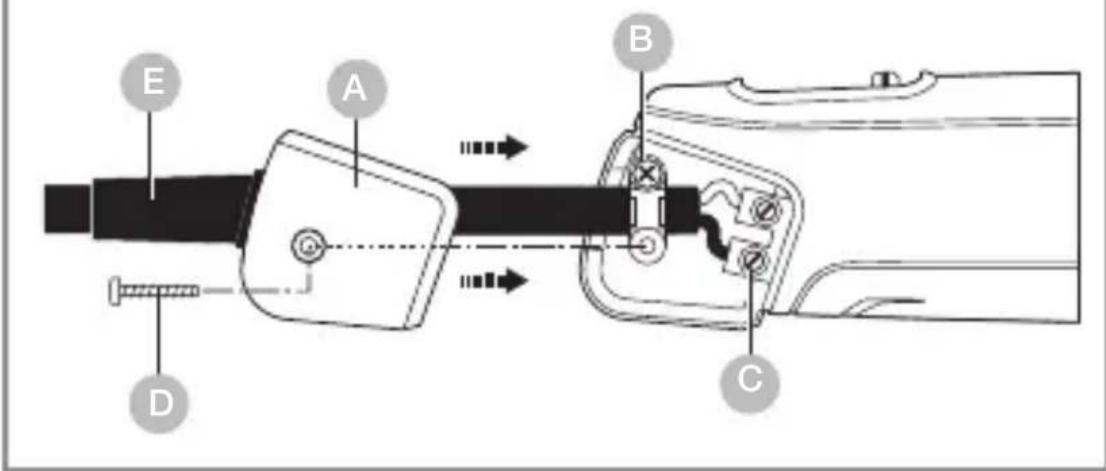

Kabelwechsel (nur HM 2020 E)

Ist das Netzkabel beschädigt, so kann es ohne Öffnen des Gehäuses problemlos ausgetauscht werden:

4.1

E A B D C

Wichtig! Das Gerät vom Netz trennen.

1. Schraube D lösen und Abdeckklappe A abziehen.
2. Zugentlastung B lösen.
3. Netzklemmen c lösen.
4. Kabel E herausziehen.
5. Neues Kabel einlegen und in umgekehrter Reihenfolge (1. Netzklemmen festschrauben etc.) wieder befestigen.

5. Anwendungen

Nachfolgend zeigen wir Ihnen einige Anwendungen für STEINEL Heißluftgebläse.

5.1 HM 2020 E

Farbe entfernen: Die Farbe wird aufgeweicht und kann mit Spachtel und Schaber sauber entfernt werden.

Kabelschrumpfen: Der Schrumpfschlauch wird über die zu isolierende Stelle geschoben und mit Heißluft erwärmt. Dadurch schrumpft der Schlauch um ca. 50 % seines Durchmessers und sorgt für eine dichte Verbindung. Besonders schnelles und gleichmäßiges Schrumpfen mit Reflektordüsen. Abdichten und Stabilisieren von Kabelbrüchen, Isolierung von Lötstellen, Zusammenfassen von Kabelsträngen, Ummanteln von Lüsterklemmen.

5.2 HM 1920 E

PVC-Verformen: Platten, Rohre oder Formteile werden durch Heißluft weich und formbar.

Grill anzünden: Im Nu glüht die Grillkohle; das Warten entfällt.

Auftauen: Wasserleitungen, vereiste Türschlösser, Treppen stufen. Schonendes Auf tauen und Trocknen in einem Arbeitsgang.

Weichlöten: Zuerst die zu verbindenen Metallteile reinigen, dann mit Heißluft die Lötstelle erwärmen und Lötdraht zuführen. Zum Löten ein Flussmittel zur Verhinderung von Oxydbildung oder einen Lötdraht mit Flussmittelader verwenden.

5.3 HM 1620 S

Kunststoff Schweißen und Verfugen: Alle Teile, die verschweißt werden sollen, müssen aus dem gleichen Kunststoff bestehen. Entsprechenden Schweißdraht verweden.

Folienschweißen: Die Folien werden übereinandergelegt und verschweißt. Die Heißluft wird mit einer Schlitzdüse unter die obere Folie geführt, dann werden beide Folien mit einer Andrückrolle fest aufeinandergepresst.

Auch möglich: Reparieren von Zeltplanen aus PVC durch Überlappschweißen mit einer Schlitzdüse.

Auswahlhilfe für den richtigen Schweißdraht beim Kunststoffschweißen

Werkstoff / Anwendungsarten / Erkennungsmerkmale

• PVC hart / Rohre, Fittings, Platten, Bauprofile, technische Formteile 300 °C Schweißtemperatur / Verkohlt in der Flamme, stechender Geruch; scheppender Klang
• PE hart (HDPE) Polyäthylen / Wannen, Körbe, Kanister, Isolationsmaterial, Rohre, 300 °C Schweißtemperatur / Helle gelbe Flamme, Tropfen brennen weiter, riecht nach verlöschender Kerze; scheppernder Klang
• PP Polypropylen / HT-Abflussrohre, Sitzschalen, Verpackungen, KFZ-Teile, 250 °C Schweißtemperatur / Helle Flamme mit blauem Kern, Tropfen brennen weiter, stechender Geruch; scheppernder Klang
• ABS / KFZ-Teile, Gerätegehäuse, Koffer, 350 °C Schweißtemperatur / Schwarzer, flockiger Rauch, süßlicher Geruch; scheppernder Klang

6. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

7. Konformitätserklärung

Hiermit erklärt die STEINEL GmbH, dass das Heißluftgebläse HM 1620 S, HM 1920 E und HM 2020 E der Richtlinie 2006/42/EG entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel-tools.de

8. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden und Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie gilt nur für Verbraucher. Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sollten Sie das Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über.

Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts.

Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht.

Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle

auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

– bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,
– bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
- wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
– wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
- wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
– bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular unter www.steinel.de/garantie. Füllen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel.[phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter!

9. Technische Daten

HM 1620 S

• Netzanschluss: 220 - 230 V, 50/60 Hz
  – Leistung: 1.600 W
• Stufe / Luftmenge / Temperatur:
  1 / 240 l/min / 300 °C
  2 / 450 l/min / 500 °C
  – Resthitzeanzeige: nein
  – Schutzklasse: //
• Thermosicherung:
• Emissionsschalldruckpegel: ≤ 70 dB (A)
  – Schwingungsgesamtwert: ≤ 2,5 m/s^2 I K = 0,08 m/s^2
  – Gewicht: 0,670 kg

HM 1920 E

• Netzanschluss: 220 - 230 V, 50/60 Hz
• Leistung: 2.000 W
• Stufe / Luftmenge / Temperatur:

1 / 150 l/min / 80 °C

2 / 150 – 300 l/min / 80 – 600 °C

3 / 300 - 500 l/min

– Temperatureinstellung: stufenlos in 9 Schritten per Stellrad

– Resthitzeanzeige: nein

– Schutzklasse: //

- Thermosicherung:

- Emissionsschalldruckpegel: ≤ 70 dB (A)

– Schwingungsgesamtwert: ≤ 2,5 m/s^2 I K = 0,04 m/s^2

– Gewicht: 0,840 kg

HM 2020 E
- Netzanschluss: 220 – 230 V, 50/60 Hz - Leistung: 2.200 W - Stufe / Luftmenge / Temperatur: 1//150 l/min//80 °C 2//150 – 300 l/min//80 – 630 °C 3//300 – 500 l/min - Temperatureinstellung: stufenlos in 10 °C-Schritten per Tasten - Temperaturanzeige: LCD-Display - Resthitzeanzeige: ja - Schutzklasse: II - Thermoschutzabschaltung: - Thermosicherung: - Emissionsschalldruckpegel: ≤ 70 dB (A) - Schwingungsgesamtwert: ≤ 2,5 m/s² / K = 0,04 m/s² - Gewicht: 0,880 kg
