BRUGSANVISNING HM 1620 S STEINEL

1. Om dette dokument 175
2. Generelle sikkerhedsanvisninger 175

3. Apparatets dele 178

4. Idriftsættelse 183

5. Anvendelser 186

6. Bortskaffelse 190

7. Overensstemmelseserklæring 190

8. Producentgaranti 191

9. Tekniske data 192

1. Om dette dokument

– Ophavsretligt beskyttet. Eftertryk, også i uddrag, kunmed vores tilladelse.
– Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel om giftige gasser og risiko for antændelse!

Advarsel mod farer på grund af strøm!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne vejledning indeholder vigtige informationer om sikker håndtering af enheden. Dergøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs vejledningen omhyggeligt.
• Følg sikkerhedsanvisningerne.
- Opbevar vejledningen, så der er adgang til den.

Når du bruger elværktøj, skal følgende grundlæggende sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, risiko for personskade og brand.

Hvis apparatet ikke håndteres forsigtigt, kan der opstå brand, eller personer kan komme til skade. Kontrollér apparatet for eventuelle skader (nettilslutningskabel, hus osv.) før ibrugtagning, og tag ikke apparatet i brug, hvis det er beskadiget. Apparatet må ikke betjenes uden opsyn. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Indledende idriftsættelse

Der kan komme lidt røg ved første brug. Røgen skyldes bindemidler, der frigøres fra varmelegemets isoleringsfolie på grund af varmen under den første brug. Apparatet skal placeres på sin sokkel for at sikre, at røgen hurtigt slipper ud. Arbejdsområdet skal være godt ventileret under den første brug. Den røg, der udsendes, er ikke skadelig!

• Udsæt ikke elværktøj for regn. Brug ikke elværktøjet, när det er fugtigt, eller i fugtige eller våde omgivelser.
• Vær forsigtig, når du bruger apparaterne i nærheden af brændbare materialer.
• Sigt ikke på det samme sted i længere tid ad gangen.
• Må ikke anvendes i nærheden af en eksplosiv atmosfære.
• Varme kan ledes til brændbare materialer, der er tildækket.

Advarsel mod farer på grund af strøm!

• Undgå kropskontakt med jordforbundne dele, f.eks. rør, radiatorer, komfurer, køleskabe.
• Efterlad ikke apparatet uden opsyn, mens det er i drift.

Opbevar dit værktøj sikkert.

- Efter brug skal du placere apparatet på en stående overflade og lade det køle af, før du pakker det væk.

• Ubrugt værktøj skal opbevares i et tørt, aflåst rum uden for børns rækkevidde.
• Dette apparat kan bruges af børn fra 8 år og opefter og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er blevet overvåget eller instrueret i at bruge apparatet på en sikker måde og forstår de farer, der er forbundet med det.
• Børn må ikke lege med apparatet.
• Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

Overbelast ikke dit værktøj!

• Du arbejder bedre og mere sikkert i det specificerede ydelsesområde.
• Bær ikke værktøjet i kablet, og brug det ikke til at trække stikket ud af stikkontakten.
• Beskyt kablet mod varme, olie og skarpe kanter.
• Sørg altid for, at udløbsrøret aldrig er helt dækket eller lukket, heller ikke når dysen er monteret.
• Ellers kan der opstå skader på varmelegemet eller motoren.

Advarsel om giftige gasser og risiko for antændelse!

• For din egen sikkerheds skyld må du kun bruge tilbehør og redskaber, der er angivet i brugsanvisningen eller anbefalet eller angivet af værktøjsproducenten.
• Brug af andet værktøj eller tilbehør end det, der anbefales i betjeningsvejledningen eller i kataloget, kan udgøre en risiko for personskade for dig.

Reparationer må kun udføres af en kvalificeret elektriker

• Dette elværktøj overholder de relevante sikkerhedsforskrifter.
• Reparationer må kun udføres af en kvalificeret elektriker, da der ellers kan ske ulykker for brugeren.

3. Apparatets dele

3.1 HM 1620 S

steinet 1 2 7 6

1 Mundstykke i specialstål
2 Luftindsugning med gitter, som holder fremmedlegemer ude
6 Belastbar gummiledning
7 Trinvælgerknap til luftmængdeindstilling (2-trins/3-trins)

3.2 HM 1920 E

1 2 3 12 5 7 8 4 6 9 steineel steineel 3

DK

1 Mundstykke i specialstål
2 Luftindsugning med gitter, som holder fremmedlegemer ude
3 Aftageligt beskyttelsesrør (til vanskeligt tilgængelige steder)
4 Softfod
5 Softendekappe der gør, at apparatet ikke vælter eller skrider ved stationært arbejde
6 Belastbar gummiledning
7 Trinvælgerknap til luftmængdeindstilling (2-trins/3-trins)
8 Stillehjul til temperaturindstilling
11 Behageligt softgreb
12 Ophæng

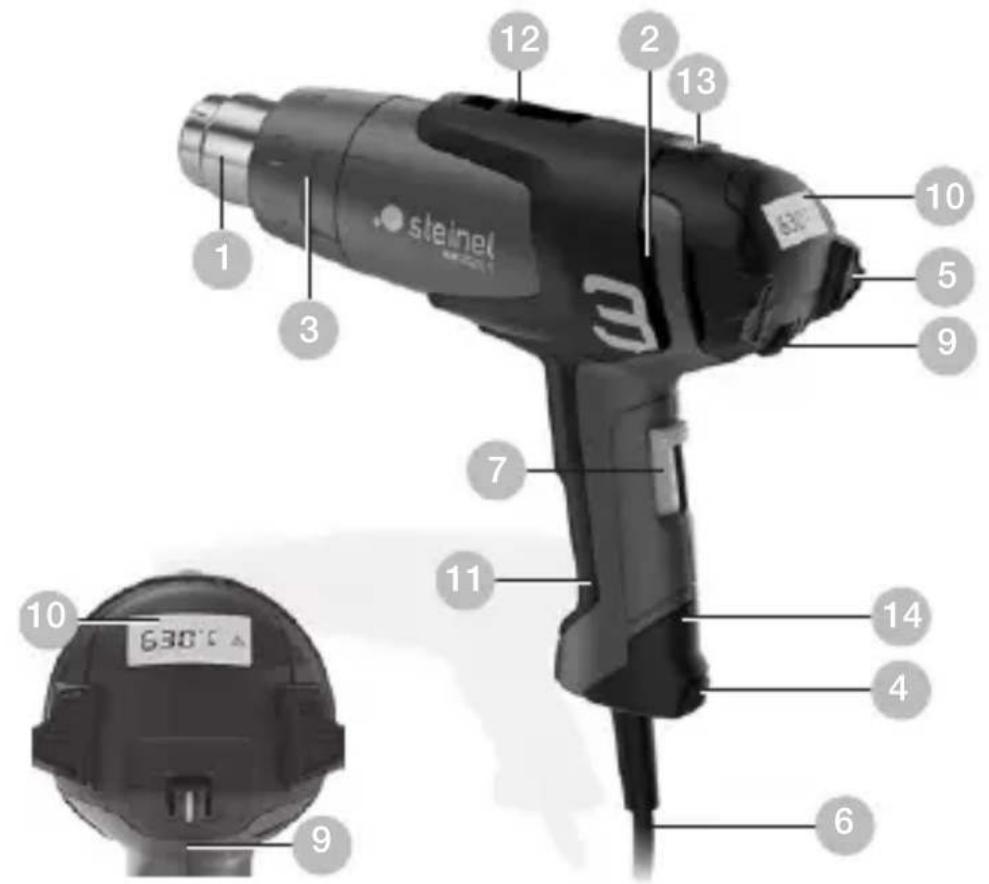

3.3 HM 2020 E

1 2 3 12 2 13 5 10 5 9 7 11 14 4 6 9 10 630°C

1 Mundstykke i specialstål
2 Luftindsugning med gitter, som holder fremmedlegemer ude
3 Aftageligt beskyttelsesrør (til vanskeligt tilgængelige steder)
4 Softfod
5 Softendekappe der gør, at apparatet ikke vælter eller skrider ved stationært arbejde
6 Belastbar gummiledning
7 Trinvælgerknap til luftmængdeindstilling (2-trins/3-trins)
9 Knap til temperaturindstilling
10 Temperaturovervågning vha. LCD-display
11 Behageligt softgreb
12 Ophæng
13 Restvarmeindikator (kun HM 2020 E)
14 Udskiftelig netledning (kun HM 2020 E)

Tilbehør

1 Bredstråledyse 50 mm
2 Bredstråledyse 75 mm
3 Skærmdyse 50 mm
4 Skærmdyse 75 mm
5 Farveskrabersæt
6 Reflektordyse
7 Krympesamleled ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Krympeslange 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Krympeslangesæt, 3-delt
9 Loddereflektordyse
10 Reduktionsdyse 14 mm*
11 Reduktionsdyse 9 mm*
12 Finstøvfilter
13 HL-Scan
14Bredslidsdyse
15 Trykrulle
16 Plastsvejsetråd Hårdt PVC:, HDPE, PP, ABS
17 Svejsedyse

Apparaterne er udstyret med termobeskyttelse::

1. En termobeskyttelsesslukning slukker for varmelegemet, hvis luftudslippet fra udblæsningsåbningen blokeres for kraftigt (varmeophobning). Blæseren arbejder dog fortsat.

På displayet gør en advarselstrekant opmærksom på slukningen.

Når udblæsningsåbningen er fri igen, tændes varmelege- met automatisk igen efter kort tid. Derefter slukkes advar- selstrekanten på displayet. Termobeskyttelsesslukningen kan også blive aktiveret efter slukning af apparatet, således at det, när apparatet tændes igen, varer længere tid end normalt, för temperaturen nås ved udblæsningsåbningen. (gælder kun for HM 2020 E)

1. Ved overbelastning slukker termosikringen helt for apparatet.

Restvarmeindikator (kun HM 2020 E)

Restvarmeindikatoren er en optisk adversel for at forhindre kvæstelser, som opstår ved direkte hudkontakt med det varme udblæsningsrør. Restvarmeindikatoren fungerer også, när el-ledningen er afbrudt!

Fra en driftstid på 90 sekunder er indikatoren funktionsdygtig og blinker, indtil temperaturen ved udblæsningsrøret er faldet til under 60°C ved rumtemperatur. Er apparatet i drift i under 90 sekunder, så er restvarmeindikatoren ikke aktiv. Under alle omstændigheder har brugeren ansvaret, da der altid skal udvises største forsigtighed ved brug af varmluftblæsere.

4. Idriftsættelse

Bemærk venligst: Den nødvendige afstand til den genstand, der skal bearbejdes, afhænger af materialet og forarbejdningsmåden. Lav altid først en test af luftmængde og temperatur! Med de udskiftelige dyser (se tilbehørssiden på omslaget) har du mulighed for at styre varmluften målrettet. Vær forsigtig ved udskiftning af varme dyser! Hvis varmluftblæseren skal anvendes på fod, skal apparatet stå sikkert og på et rent underlag.

HM 1620 S

Apparatet tændes og slukkes med trinvælgerknappen bag på grebet. Luftmængde og temperatur kan indstilles på 2 forskellige trin. På 1. trin nås en temperatur på 300 °C ved en luftmængde på 240 l/min, på 2. trin en temperatur på 500 °C ved 450 l/min.

Dette apparat er kun beregnet til husholdningsbrug.

HM 1920 E

Apparatet tændes og slukkes med trinvælgerknappen bag på grebet. Ud over tretrins-hastigheds-/luftmængderegule- ringen (1. trin er et koldlufttrin på 80 °C) kan temperaturen på trin 2 og 3 indstilles trinløst inden for et område på 80 °C - 600 °C vha. stillehjulet. Tallene 1-9 på stillehjulet er til orientering. »1« betyder 80 °C, »9« angiver maksimumtem-peraturen på 600 °C. Luftmængden varierer på de tre trin mellem 150/150-300/300-500 l/min. Beskyttelsesrøret kan tages af vha. en bajonetlås.

HM 2020 E

Apparatet tændes og slukkes med trinkontakten bag på grebet. Ud over tretrins-hastigheds-/luftmængdereguleringen vha. kontakten kan temperaturen på trin 2 og 3 indstilles trinløst inden for et område fra 80 °C til 630 °C vha. vippekontakten. Temperaturen kan øges i trin á 10 °C ved at trykke mod højre på vippetastens "+" -side eller sænkes ved at trykke mod venstre på vippetastens "-" -side.

Med et kort tryk på vippetasten øges eller sænkes temperaturen én gang med 10 °C. Trykkes der på tasten i længere tid, øges/sænkes temperaturen løbende i trin á 10 °C, indtil vippetasten slippes eller min./maks.-temperaturen er indstillet. Den indstillede nominelle temperatur ses på displayet i 3 sekunder, derefter vises den faktiske temperatur ved udblæsningsrøret under reduktion eller øgning af temperaturen. Imens blinker °C/°F-tegnet. Når den nominelle temperatur er nået, vises dette tegn konstant på displayet. På blæsetrin 1 er temperaturen på 80 °C. Ved skift fra blæsetrin 2 eller 3 med højere temperaturer til trin 1 varer det et kort øjeblik, inden apparatet er kølet ned til 80 °C. Under afkøling vises den faktiske temperatur ved dysen på LCD-displayet. Når apparatet slukkes, gemmes den senest indstillede værdi. Beskyttelsesrøret kan tages af vha. en bajonetlås.

Udskiftning af ledning (kun HM 2020 E)

Hvis netledningen er beskadiget, kan den nemt udskiftes uden at åbne kabinettet.

4.1

E A B D C

DK

Vigtigt! Træk stikket ud af kontakten.

1. Løsn skruen D og træk dækslet A af.
2. Løsn trækaflastningen B.
3. Løsn klemmerne C.
4. Træk ledningen ud E.
5. Sæt en ny ledning i, og fastgør den i omvendt rækkefølge (1. skru klemmerne fast etc.).

5. Anvendelser

Nedenfor ses nogle af STEINEL-varmluftblæserens anvendelsesområder.

5.1 HM 2020 E

Fjernelse af maling: Malingen opblødes og kan fjernes med spartel eller skraber.

Kabelkrympning: Krympeslange trækkes hen over det sted, der skal isoleres, og opvarmes med varmluft. Derved krymper slangen med ca. 50 % af sin diameter og sikrer en tæt samling. Særlig hurtig og regelmæssig krympning med reflektordyser. Tætning og stabilisering af kabelforbindelser, isolering af loddesteder, samling af kabelbundter, coating af muffer.

5.2 HM 1920 E

Formning af PVC: Plader, rør og formdele bliver bløde og kan formes med varmluft.

Optænding af grill:

Grillkullene tændes på et øjeblik; og du behøver ikke vente.

Blødlodning: Først rengøres metaldelene, som skal loddes. Herefter opvarmes loddestedet med varmluft, og der tilføres loddetin. Brug flusmiddel for at undgå oxiddannelse, eller benyt loddetin med flusmiddel.

Svejsning og udfugning af plast: Delene, som skal svej- ses, skal være fremstillet af samme plasttype. Brug samme type svejsetråd.

5.3 HM 1620 S

Foliesvejsning: Foliestykkerne lægges over hinanden og svejses sammen. Varmluften føres ind under det øverste lag vha. en slidsdyse, derefter trykkes de to lag hårdt sammen med en trykrulle.

Det kan du også: Reparere teltdug af PVC vha. overlaps-vejsning med en slidsdyse.

Hjælp til valg af den rigtige svejsetråd ved svejsning af plast

• Hårdt PVC / Rør, fittings, plader, byggeprofiler, tekniske formdele, 300 °C svejsetemperatur / Forkuller i flammen, skarp lugt; raslende lyd
• Hårdt PE (HDPE) Polyethylen / Baljer, kurve, dunke, isolationsmateriale, rør, 300 °C svejsetemperatur / Lys gul flamme, dråber fortsætter med at brænde, lugter af nyslukket stearinlys; raslende lyd
• PP Polypropylen / Højtryks-afløbsrør, sæder, emballage, bildele, 250 °C svejsetemperatur / Lys flamme med blå kerne, dråber fortsætter med at brænde, skarp lugt; raslende lyd
• ABS / Bildele, kabinetter, kufferter, 350 °C svejsetemperatur / Sort røg i flager, sødlig lugt; raslende lyd

6. Bortskaffelse

Smid ikke elapparater ud sammen med hus- holdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater og direktivets implementering i national lovgivning skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

7. Overensstemmelseserklæring

STEINEL GmbH erklærer hermed, at varmluftblæseren HM 1620 S, HM 1920 E og HM 2020 E er i overensstemmelse med direktiv 2006/42/EF. Den fulde ordlyd af EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse: www.stinel.de

8. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationsservice: Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

9. Tekniske data

HM 1620 S

• Nettilslutning: 220 - 230 V, 50/60 Hz
• Effekt: 1.600 W
  – Trin / Luftmængde / Temperatur:
  1 / 240 l/ min / 300 °C
  2 / 450 l/ min / 500 °C
  – Restvarmeindikator: Nei
• Beskyttelsesklasse: //
• Termosikring:
• Støjniveau: ≤ 70 dB (A)
  – Samlet svingningsværdi: ≤ 2,5 m/s ^2 I K = 0,08 m/s ^2
• Vægt: 0,670 kg

HM 1920 E

- Nettilslutning: 220 - 230 V, 50/60 Hz

- Effekt: 2.000 W

– Trin / Luftmængde / Temperatur:

1 / 150 l/ min / 80 °C

2 / 150–300 l/ min / 80–600 °C

3 / 300 - 500 l/ min

– Temperaturindstilling: Trinløst i 9 trin med stillehjul

– Restvarmeindikator: Nei

- Beskyttelsesklasse: //

- Termosikring:

- Støjniveau: ≤ 70 dB (A)

– Samlet svingningsværdi: ≤ 2,5 m/s ^2 I K = 0,04 m/s ^2

- Vægt: 0,840 kg

HM 2020 E

• Nettislutning: 220 - 230 V, 50/60 Hz
• Effekt: 2.200 W
  – Trin / Luftmængde / Temperatu:
  1 / 150 l/ min / 80 °C
  2 / 150–300 l/ min / 80–630 °C
  3 / 300 - 500 l/ min
• Temperaturindstilling: Trinløst i trin á 10°C med knapper
• Temperaturvisning: LCD-display
  – Restvarmeindikator: Ja
• Beskyttelsesklasse: //
  – Termobeskyttelsesslukning:
• Termosikring:
• Støjniveau: ≤ 70 dB (A)
  – Samlet svingningsværdi: ≤ 2,5 m/s^2 I K = 0,04 m/s^2
• Vægt: 0,880 kg
