KULLANIM KILAVUZU HM 1620 S STEINEL

1. Bu doküman hakkında 256
2. Genel güvenlik uyarıları 256
3. Cihaz elemanları 259
4. Devreye alma 264
5. Uygulamalar 267
6. Tasfiye 271
7. Uygunluk beyanı 271
8. Üretici garantisi 272
9. Teknik özellikler 273

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı!

Çevresel etkilerden kaynaklanan tehlikelere karşı uyarı!

Zehirli gazlara ve tutuşma riskine karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır.

Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

Elektrikli aletleri kullanırken, elektrik çarpmasına, yaralanma riskine ve yangına karşı korunmak için aşağıdaki temel güvenlik önlemlerine uyulmalıdır.

Cihaz dikkatli kullanılmazsa yangın çıkabilir veya insanlar yaralanabilir. Devreye almadan önce cihazda herhangi bir hasar (şebeke bağlantı kablosu, muhafaza, vb.) olup olmadığını kontrol edin ve hasar varsa cihazı çalıştırmayın. Cihazı gözetimsiz çalıştırmayın. Çocukların cihazla oynamadıklarından emin olmak için gözetim altında tutulmaları gerekir.

İlk devreye alma

İlk kullanımda bir miktar duman çıkabilir. Duman, ilk kullanım sırasında ısı nedeniyle ıstıcının yalıtım folyosundan salınan bağlayıcı maddelerden kaynaklanır. Dumanın hızlı bir şekilde dışarı çıkmasını sağlamak için cihaz tabanının üzerine yerleştirilmelidir. İlk kullanım sırasında çalışma alanı iyi havalandırılmalıdır. Yayılan duman zararlı değildir!

Çevresel etkilerden kaynaklanan tehlikelere karşı uyarı!

• Elektrikli aletleri yağmura maruz bırakmayın. Elektrikli aletleri nemliyken veya nemli ya da ıslak bir ortamda kullanmayın.
• Cihazları yanıcı maddelerin yakınında kullanırken dikkatli olun.
• Uzun süre aynı noktaya nişan almayın.
• Patlayıcı bir atmosferin varlığında kullanmayın.
• Isı, üzeri örtülü yanıcı malzemelere iletilebilir.

Elektrikten kaynaklanan tehlikelere karşı uyarı!

• Borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış parçalarla vücut temasından kaçının.
• Cihaz çalışır durumdayken gözetimsiz bırakmayın.

Aletlerinizi güvenli bir şekilde saklayın.

- Kullandıktan sonra cihazı sabit bir yüzeye yerleştirin ve paketlemeden önce soğumasını bekleyin.

• Kullanılmayan aletler çocukların ulaşamayacağı kuru ve kilitli bir odada saklanmalıdır.
• Bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından, cihazın güvenli bir şekilde kullanılmasına ilişkin gözetim veya talimat verildiği ve ilgili tehlikeleri anladıkları takdirde kullanılabilir.
• Çocuklar cihaz ile oynamamalıdır.
• Temizlik ve kullanıcı bakımı gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

Aletlerinize aşırı yükleme yapmayın!

• Belirtilen performans aralığında daha iyi ve daha güvenli çalışısınız.
• Aleti kablosundan tutarak taşımayın ve fişi prizden çıkarmak için kullanmayın.
• Kabloyu ısidan, yağdan ve keskin kenarlardan koruyun.
• Nozul takılı olsa bile, tahliye borusunun hiçbir zaman tamamen kapatılmadığından veya kapatılmadığından emin olun.
• Aksi takdirde ıstıcı veya motorda hasar meydana gelebilir.

Zehirli gazlara ve tutuşma riskine karşı uyarı!

• Kendi güvenliğiniz için sadece kullanım kılavuzunda belirtilen veya alet üreticisi tarafından önerilen veya belirtilen aksesuarları ve ek parçaları kullanın.
• Kullanım kılavuzunda veya katalogda önerilenler dışında alet veya aksesuar kullanılması kişisel yaralanma riskine yol açabilir.

Yalnızca kalifiye bir elektrikçi tarafından yapılan onarımlar

• Bu elektrikli el aleti ilgili güvenlik yönetmeliklerine uygundur.
• Onarımlar sadece kalifiye bir elektrikçi tarafından yapılmalıdır, aksi takdirde operatör için kazalar meydana gelebilir.

3. Cihaz elemanları

3.1 HM 1620 S

steinet 4000 1 2 7 6

1 Paslanmaz üfleme borusu
2 Izgaralı hava girişi, yabancı maddelerden korur
6 Dayanıklı kauçuk kablo
7 Hava miktarının ayarı için kademe anahtarı (2 kade meli/ 3 kademeli)

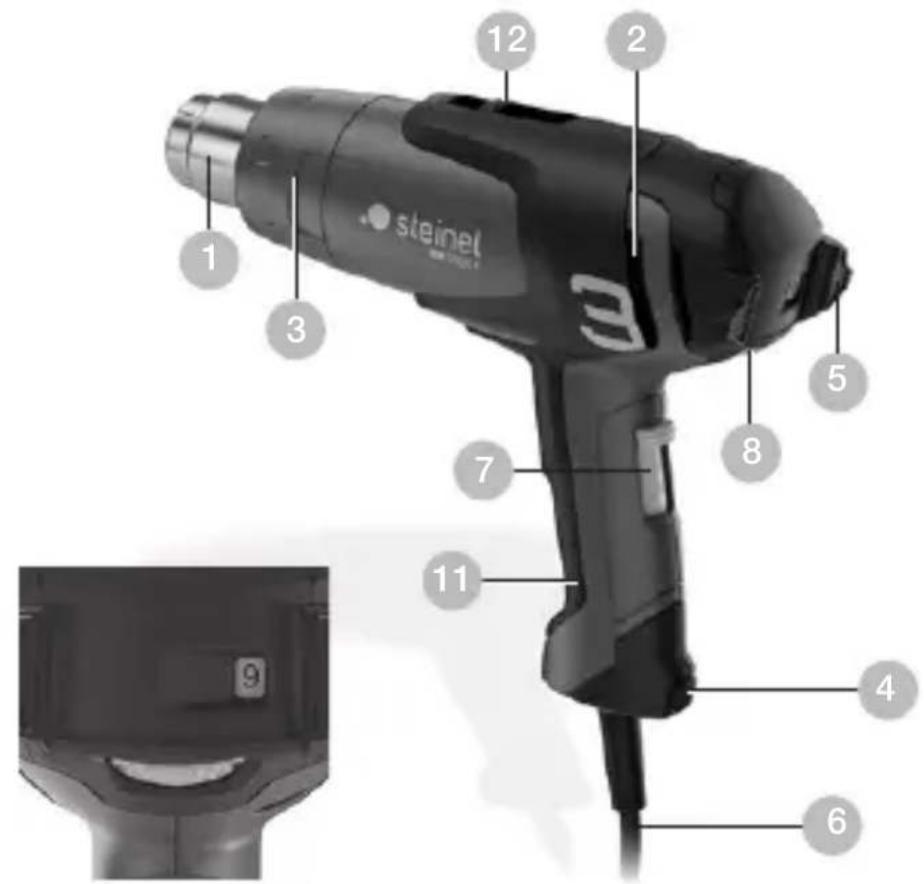

3.2 HM 1920 E

steinel 3 12 2 3 7 8 5 11 4 6 9

1 Paslanmaz üfleme borusu
2 Izgaralı hava girişi, yabancı maddelerden korur
3 Yerinden sökülebilen koruyucu boru (zor erişilen yerler için)
4 Yumuşak ayaklık
5 Yumuşak dip kapağı, devrilmeye ve kaymaya karşı emniyetli bir çalışma ortamı sağlar
6 Dayanıklı kauçuk kablo
7 Hava miktarının ayarı için kademe anahtarı (2 kade-meli/3 kademeli)
8 Sıcaklık ayarı için ayar düğmesi
11 Rahat yumuşak tutamak
12 Aski

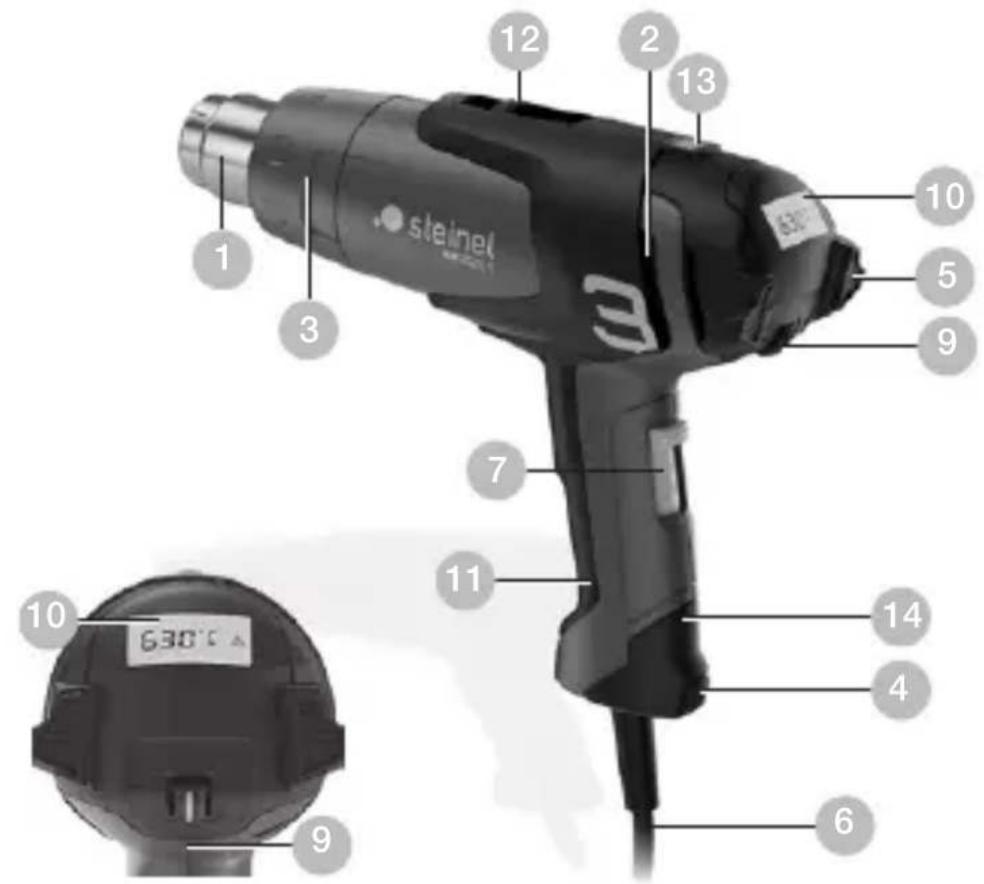

3.3 HM 2020 E

1 2 3 12 2 13 10 5 9 7 11 14 4 6 9 10 630°C

1 Paslanmaz üfleme borusu
2 Izgaralı hava girişi, yabancı maddelerden korur
3 Yerinden sökülebilen koruyucu boru (zor erişilen yerler için)
4 Yumuşak ayaklık
5 Yumuşak dip kapağı, devrilmeye ve kaymaya karşı emniyetli bir çalışma ortamı sağlar
6 Dayanıklı kauçuk kablo
7 Hava miktarının ayarı için kademe anahtarı (2 kade-meli/3 kademeli)
9 Sıcaklık ayarı için düğme
10 Sıcaklık denetimi LCD ekran üzerinden
11 Rahat yumuşak tutamak
12 Aski
13 Kalan sıcaklık göstergesi (sadece HM 2020 E)
14 Değiştirilebilir elektrik kablosu (sadece HM 2020 E)

Aksesuarlar

1 Geniş hüzmeli meme 50 mm
2 Geniş hüzmeli meme 75 mm
3 Püskürtme memesi 50 mm
4 Püskürtme memesi 75 mm
5 Boya kazima seti
6 Yansiticili meme
7 Soket birleştirici ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Makaronlar 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Makaron seti, 3 parçalı
9 Yansıtıcılı lehim memesi*
10 Kısıcı meme 14 mm*
11 Kısıcı meme 9 mm*
12 Ince toz filtresi
13 HL-Scan
14Genişyassımeme*
15 Baskı merdanesi
16 Plastik kaynak teli ^* Sert PVC, HDPE, PP, ABS
17 Kaynak pabucu*

* sadece HM 1920 E ve HM 2020 E

Güvenliğiniz için:

Cihazlar, bir termik korumayla donatılmıştır:

1. Bir koruyucu termik kapatma, üfleme ağzından dışarıya hava çıkışı güçlü şekilde engellendiği takdirde (yoğun sıcaklık) ısıtıcıyı kapatır. Ancak fan çalışmaya devam eder. Ekranda, kapamanın üzerindeki bir ikaz üçgeni yardımıyla uyarılırsınız.

Üfleme ağzının tekrar serbest kalması halinde, ısıtıcı kısa süre sonra kendiliğinden tekrar çalışır. Buna bağlı olarak, ekrandaki ikaz üçgeni söner. Koruyucu termik kapatma, yeniden çalıştırmanın ardından üfleme ağzındaki sıcaklığa erişimin alışılagelenden daha uzun sürmesi amacıyla, cihaz kapatıldıktan sonra da devreye girebilir. (sadece HM 2020 E için)

1. Termik sigorta, aşırı yüklenme halinde cihazı komple kapatır.

Kalan sıcaklık göstergesi (sadece HM 2020 E)

Kalan sıcaklık göstergesi, sıcak çıkış borusuna doğrudan cilt temasının oluşabileceği yaralanmalara karşı optik uyarı vermek içindir. Kalan sıcaklık göstergesi, elektrik kablosu çekildiğinde de çalışır!

90 saniyelik bir işletim süresinin ardından gösterge fonksiyonel hale gelir ve çıkış borusundaki sıcaklık, oda sıcaklığında 60 °C'nin altına düşene kadar yanıp söner. Cihazın 90 saniyeden daha az çalışması halinde, kalan sıcaklık göstergesi etkin değildir. Sıcak hava tabancalarıyla çalışırken daima dikkatli olmak gerektiğinden, her türlü halde sorumluluk kullanıcıya aittir.

4. Devreye alma

Lütfen dikkate alın: Üzerinde çalışılan objeye olan mesafe, malzemeye ve tasarlanan çalışma türüne göre değişir. Dai-ma ilk olarak, hava miktarı ve sıcaklıkla ilgili bir test yapın! Aksesuar olarak verilen geçme memelerle (bkz. çantadaki aksesuar sayfası), ısıtma havasına noktasal veya yüzeysel olarak kumanda edebilirsiniz. Sıcak memeleri değiştirirken tedbirli olun! Sıcak hava tabancasını sabit cihaz olarak kullandığınız takdirde, güvenle ve kaymadan durmasına ve zeminin temizliğine dikkat edin.

HM 1620 S

Cihaz, el tutamağının arka tarafındani kademe anahtarıyla çalıştırılır ve kapatılır. Hava miktarı ve sıcaklık, 2 kade-me halinde ayarlanabilir. Kademe 1'de 240 l/dak hava miktarında 300 °C, kademe 2'de ise 450 l/dak'da 500 °C sıcaklığa ulaşılır.

Bu cihaz sadece evsel amaçlarla kullanım için uygundur.

HM 1920 E

Cihaz, el tutamağının arka tarafındani kademe anahtarıyla çalıştırılır ve kapatılır. Üç kademeli devir sayısı/hava miktarı ayarının (kademe 1, 80 °C'de bir soğuk hava kademesidir) yanı sıra sıcaklık, kademe 2 ve 3'te 80 °C – 600 °C sıcaklık aralığında, ayar düğmesi yardımıyla kademesiz olarak ayarlanabilir. Ayar düğmesi üzerinde gösterilen 1-9 sayıları, uyum sağlamaya yardım etmek içindir. »1« 80 °C'ye karşılık gelir, »9« seviyesinde en yüksek sıcaklık 600 °C elde edilir. Hava miktarı, 150/150-300/300-500 l/dak olarak üç kademede değişir. Koruyucu boru, bilezikli bir bağlantı yardımıyla yerinden sökülebilir.

HM 2020 E

Cihaz, el tutamağının arka tarafındani kademeli anahtarla çalıştırılır ve kapatılır. Anahtar yardımıyla üç kademeli devir sayısı/hava miktarı ayarının yanı sıra sıcaklık, kademe 2 ve 3'te 80 °C ile 630 °C sıcaklık aralığında, oynak düğme üzerinden kademesiz olarak ayarlanabilir.

Hedeflenen sıcaklık 10 °C adımlar halinde, oynak düğmenin sağ tarafına "+" basılarak yükseltilir veya oynak düğmenin sol tarafına "-" basılarak düşürülebilir. Oynak düğmeye kısa süreli basılarak, hedeflenen sıcaklık bir kereliğine 10 °C yükselir veya düşer. Düğmeye uzun süreli basılması durumunda sıcaklık, oynak düğme bırakılana veya minimum ya da maksimum sıcaklığa erişilene kadar, 10°C'lik adımlar halinde sürekli yükselir ya da düşer. Ayarlanmış olan nominal sıcaklık 3 saniye süreyle ekranda görünür, ardından sıcaklığın düşmesi ya da artmasıyla birlikte, üfleme borusundaki gerçek sıcaklık gösterilir. Bu süre zarfında °C/°F işareti yanıp söner. Nominal sıcaklığa erişildiğinde, bu işaret ekranda sabit şekilde görünür. Fan kademesi 1 iken, sıcaklık 80 °C'dir. Yüksek sıcaklıklardaki 2 veya 3 fan kademesinden 1'e geçilmesi halinde, cihazın 80 °C'ye soğuması kısa sürede gerçekleşir. Soğuma sırasında LCD ekran üzerinde, meme çıkışındaki gerçek sıcaklık gösterilir. Cihaz kapatıldıktan sonra, ayarlanmış olan en son değer saklı kalır. Koruyucu boru, bilezikli bir bağlantı yardımıyla yerinden sökülebilir.

Kablo değişimi (sadece HM 2020 E)

Elektrik kablosu hasarlandığında, gövde açılmaksızın sorunsuz şekilde değiştirilebilir:

4.1

E A B D C

Önemli! Cihazı elektrik şebekesinden ayırın.

1. Vidayı D sökün ve kapağı A yerinden alin.
2. Çekme emniyetini B sökün.
3. Elektrik terminallerini c sökün.
4. Kabloyu E dışarı çekin.
5. Yeni kabloyu yerleştirin ve tersine sıralamayla (1. elektrik terminalini vidalayın vb.) tekrar sabitleyin.

5. Uygulamalar

Aşağıda STEINEL sıcak hava üfleyicileri için bazı uygulamaları gösteriyoruz.

5.1 HM 2020 E

Boyaların sökülmesi: Boya yumuşatılır ve bir spatula ve kazıyıcı yardımıyla kolayca temizlenebilir.

Kabloların ısıtılarak büzülmesi: Makaron, izole edilecek yerin üzerine geçirilir ve sıcak havayla ısıtılır. Bu sayede makaron, çapının yak. % 50'sine kadar büzülür ve yalıtkan bir bağlantı sağlar. Yansıtıcılı memelerle, özellikle hızlı ve eşit ölçülü düzülme. Kablo eklerinin yalıtımı ve sağlamlaştırılması, lehim yerlerinin izole edilmesi, kablo de-metlerinin toplanması, terminal pabuçlarının mantolanması.

5.2 HM 1920 E

PVC şekillendirme: Levhalar, borular veya kayak çizmeleri, sıcak havayla yumuşar ve şekillendirilebilir.

Mangal tutuşturma: Mangal kömürü kısa sürede korlaşır, beklemeye gerek kalmaz.

Buz çözdürme: Su tesisatları, donmuş kapı kilitleri, merdiven basamakları. Tek işlemde, özenli buz çözdürme ve kurutma.

Yumuşak lehim: İlk olarak, birleştirilecek metal parçalar temizlenir, ardından lehim yeri sıcak havayla ısıtılır ve lehim teli ilave edilir. Lehim sırasında oksitlenmeyi önlemek için, bir lehim macunu veya lehim macunu katkıli lehim teli kullanın.

5.3 HM 1620 S

Plastik kaynağı ve birleştirme: Kaynatılacak olan bütün parçalar, aynı plastik malzemeden yapılmış olmalıdır. Uygun kaynak teli kullanın.

Folyo kaynağı: Folyolar üst üste bindirilir ve kaynatılır. Sıcak hava, bir yassı meme yardımıyla üstteki folyonun altına üflenir, ardından her iki folyo bir baskı merdanesiyle birbirine preslenir.

Bu da mümkün: PVC çadır tentelerinin bir yassı memeyle, bindirme kaynağı yapılarak onarılması.

Plastik kaynağı sırasında doğru kaynak telinin seçilmesi

Malzeme / Uygulama türleri / Fark edilen özellikler

– Sert PVC / Borular, fittingler, levhalar, yapı profilleri, teknik döküm parçaları 300 °C kaynak sıcaklığı / Alevde kömürleşir, geniz yakan koku; cızırdama sesi

• Sert PE (HDPE) Polietilen / Leğenler, sepetler, bidonlar, izolasyon malzemesi, borular 300 °C kaynak sıcaklığı / Açık sarı alev, damlalar tekrar yanıyor, kokusu yeni sönmüş mum gibi; cızırdama sesi
• PP Polipropilen / HT atıksu boruları, koltuk oturakları, ambalajlar, taşıt parçaları, 250 °C kaynak sıcaklığı / Ortası mavi açık alev, damlalar tekrar yanıyor, geniz yakan koku; cızırdama sesi
• ABS / Taşıt parçaları, cihaz gövdesi, bavul, 350 °C kaynak sıcaklığı / Siyah, köpüğümsü duman, tatlımsı koku; cızırdama sesi

6. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

7. Uygunluk beyanı

STEINEL GmbH, HM 1620 S, HM 1920 E ve HM 2020 E sıcak hava üfleyicinin 2006/42/EC sayılı Direktif ile uyumlu olduğunu beyan eder AB Uygunluk Beyanının tam metni aşağıdaki internet adresinde mevcuttur: www.steinel.de

8. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi: Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

9. Teknik özellikler

HM 1620 S

– Şebeke bağlantısı: 220 – 230 V, 50/60 Hz
- Güç: 1.600 W
- Kademe / Hava miktarı / Sıcaklık:

1 / 240 l/ dak / 300 °C

2 / 450 l/ dak / 500 °C

– Kalan sıcaklık göstergesi: hayır
- Koruma sınıfı: //
- Termik sigorta: evet
- Emisyon ses şiddeti seviyesi: ≤ 70 dB (A)
– Titreşim toplam değeri: ≤ 2,5 m/s^2 I K = 0,08 m/s^2
- Ağırlık: 0,670 kg

HM 1920 E

• Şebeke bağlantısı: 220 - 230 V, 50/60 Hz
• Güç: 2.000 W
• Kademe / Hava miktarı / Sıcaklık:

1 / 150 l/ dak / 80 °C

2 / 150–300 l/ dak / 80–600 °C

3 / 300 - 500 l/ dak

– Sıcaklık ayarı: kademesiz 9 adımda ayar düğmesiyle
– Kalan sıcaklık göstergesi: hayır
- Koruma sınıfı: //
- Termik sigorta: evet
- Emisyon ses şiddeti seviyesi: ≤ 70 dB (A)
– Titreşim toplam değeri: ≤ 2,5 m/s^2 I K = 0,04 m/s ^2
- Ağırlık: 0,840 kg

HM 2020 E

– Şebeke bağlantısı: 220 – 230 V, 50/60 Hz
- Güç: 2.200 W
- Kademe / Hava miktarı / Sıcaklık:
1 / 150 l/ dak / 80 °C
2 / 150–300 l/ dak / 80–630 °C
3 / 300 - 500 l/ dak
– Sıcaklık ayarı: kademesiz 10 °C adımlar halinde düğmelerle
– Sıcaklık göstergesi: LCD ekran
– Kalan sıcaklık göstergesi: evet
- Koruma sınıfı: //
- Koruyucu termik kapanma: evet
– Termik sigorta: evet
– Emisyon ses şiddeti seviyesi: ≤ 70 dB (A)
– Titreşim toplam değeri: ≤ 2,5 m/s^2 I K = 0,04 m/s^2
- Ağırlık: 0,880 kg
