Producttype	Koelkast-vriezer
Merk	Haier
Model	HDW5618CNPK
Breedte	920 mm
Diepte	1137 mm
Afmetingen (B x D)	920 x 1137 mm
Voeding	220-240 V ~ 50 Hz
Koelkasttemperatuur	2°C tot 8°C (instelbaar)
Vriezertemperatuur	-16°C tot -24°C (instelbaar)
Speciale functies	Superkoeling, Supervriezen, Eco-modus, Vakantie
Ingebouwde Wi-Fi	Ja, compatibel met hOn-app
Deur omkeerbaar	Ja
Ontdooien	Automatisch (koelkast en vriezer)
Binnenverlichting	LED
HCS-filter	Ja, vochtregulering
Demomodus	Ja, toegankelijk via toetscombinatie
Geluidsniveau	Niet bekendgemaakt
Nettocapaciteit totaal	Niet bekendgemaakt

Veelgestelde vragen - HDW5618CNPK HAIER

Wat te doen als de koelkasttemperatuur niet koud genoeg is?

Controleer of de deuren goed gesloten zijn en of de afdichtingen in goede staat zijn. Als de deuren vaak worden geopend, verminder dan het aantal openingen. Zorg ervoor dat de temperatuurinstelling correct is (druk 5 seconden op TEMP om het compartiment te selecteren en pas vervolgens aan). Als de omgevingstemperatuur hoog is, stel de koelkast dan in tussen 6 en 8°C. Vermijd overbelasting en wacht tot warm voedsel is afgekoeld voordat u het plaatst.

Hoe activeer ik de Superkoeling functie?

Houd de TEMP-toets lang ingedrukt om het koelkastcompartiment te selecteren, druk dan snel op TEMP totdat het Superkoeling-pictogram oplicht. U kunt het ook inschakelen via de hOn-app. De functie wordt na 30 uur automatisch uitgeschakeld of handmatig door op TEMP te drukken.

De binnenverlichting gaat niet aan, wat te doen?

Controleer eerst de stroomvoorziening (stopcontact, kabel). Zorg ervoor dat het apparaat is ingeschakeld. Als de vakantiemodus is geactiveerd, worden de LED's opzettelijk uitgeschakeld, schakel deze uit. Als het probleem aanhoudt, neem dan contact op met de technische dienst.

Hoe stel ik de temperatuur van de koelkast en vriezer in?

Druk 5 seconden op de TEMP-toets totdat er een geluidssignaal klinkt en het pictogram van het geselecteerde compartiment (koelkast of vriezer) knippert. Druk vervolgens snel op TEMP om de temperatuur te verhogen (de bijbehorende LED gaat branden). Na 5 seconden zonder actie wordt de selectie bevestigd. Bereiken: koelkast 2-8°C, vriezer -16 tot -24°C.

Waarom zit er water in de groentelade?

Dit kan komen door onvoldoende luchtcirculatie (niet te vol laden) of door te vochtige groenten/fruit. Wikkel voedsel in plasticfolie of afgesloten bakjes. Controleer ook of de afvoerslang niet verstopt is (reinig met een staafje).

Hoe verbind ik de hOn-app?

Download de hOn-app, maak een account aan of log in. Zet de koelkast aan: de Wi-Fi gaat in configuratiemodus gedurende 30 minuten (Wi-Fi-pictogram knippert). Volg de instructies in de app. Eenmaal verbonden blijft het Wi-Fi-pictogram branden. Om de Wi-Fi te resetten, druk 2 seconden op Wi-Fi + SET.

Wat te doen als het apparaat abnormale geluiden maakt (borrelen, zoemen)?

Deze geluiden zijn normaal: ze komen van de motor, ventilator, koelmiddelstroom of elektromagnetische kleppen. Geen actie nodig als het apparaat goed werkt. Als de geluiden excessief zijn, controleer dan of het apparaat waterpas staat (stel de voeten bij) en of het geen objecten raakt.

Hoe draai ik de deur om?

De procedure vereist een elektrische schroevendraaier. Verwijder de scharnierafdekkingen, draai de bovenste, middelste en onderste scharnieren los en monteer ze aan de andere kant in omgekeerde volgorde. Raadpleeg het gedeelte 'Deur omkeerbaar' in de handleiding voor gedetailleerde stappen.

Wat betekent een foutcode met knipperende lampjes?

Als de vriezerlampjes (bijv. -16°C, -18°C, -20°C, -22°C, -24°C) in volgorde oplichten, is er een communicatiefout tussen de panelen. Als ze tegelijkertijd knipperen, is de ventilator defect. Neem in beide gevallen contact op met de technische ondersteuning.

Hoe activeer ik de vakantiemodus?

Druk op de Mode-toets totdat het Vakantie-pictogram oplicht (een piep bevestigt de selectie). U kunt het ook inschakelen via de app. Deze modus schakelt de koelkast uit terwijl de vriezer blijft werken, wat het energieverbruik vermindert. Om uit te schakelen, druk op Mode of gebruik de app.

GEBRUIKSAANWIJZING HDW5618CNPK HAIER

Benodigde ruimte 122

GEBRUIK 123

Gebruik 123

Aangepaste temperatuur. 124

Superkoelfunctie 124

Supervriesfunctie 125

Eco-modus 125

Vakantiefunctie 125

Ontdooien 125

Demo-modus 126

Foutcodes 126

VERBINDEN MET DE APP 127

Stap 1 127

Stap 2 127

Stap 3 127

Gebruik wifi 128

OMKEERBAARHEID VAN DE DEUR. 129

PROBLEMEN OPLOSSEN

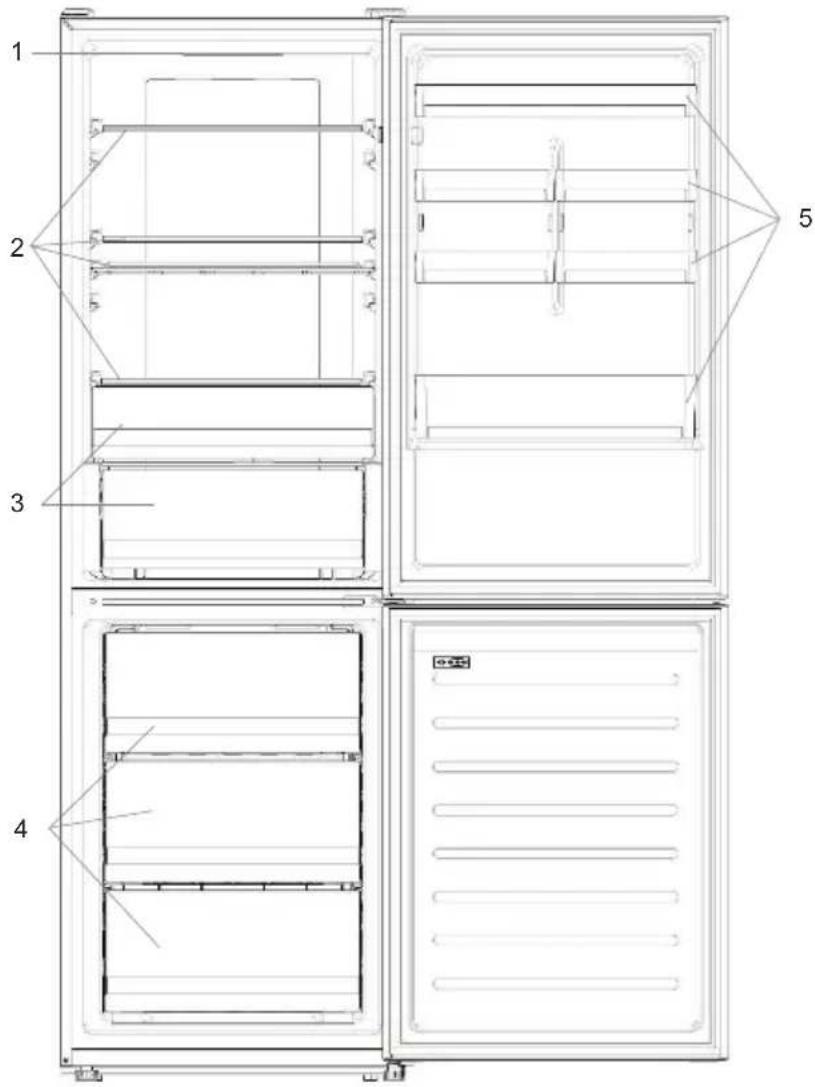

PRODUCTBESCHRIJVING

1. Bedieningspaneel
2. Planken
3. Groentela
4. Vriesladen

5. Deurrek

6. De meest energiebesparende configuratie vereist dat lades, levensmiddelenschappen en planken in het product worden geplaatst, zi de bovenstaande afbeeldingen.
   ** De bovenstaande Foto's zijn alleen voor referentie. De feitelijke indeling is afhankelijk van het fysiiek product of de verklaring van de distributeur.

Benodigde ruimte

De deur van de eenheid要去 volledig open konnen, zoals geillustreerd. Houd genoeg ruimte over voor het gemakkelijk openen van de deuren en laden. Houd een afstand van minimaal 50~mm tussen de bijwanden van het product en aangrenzende onderdelen.

Breedte: min. 920~mm

Diepte: min. 1137mm

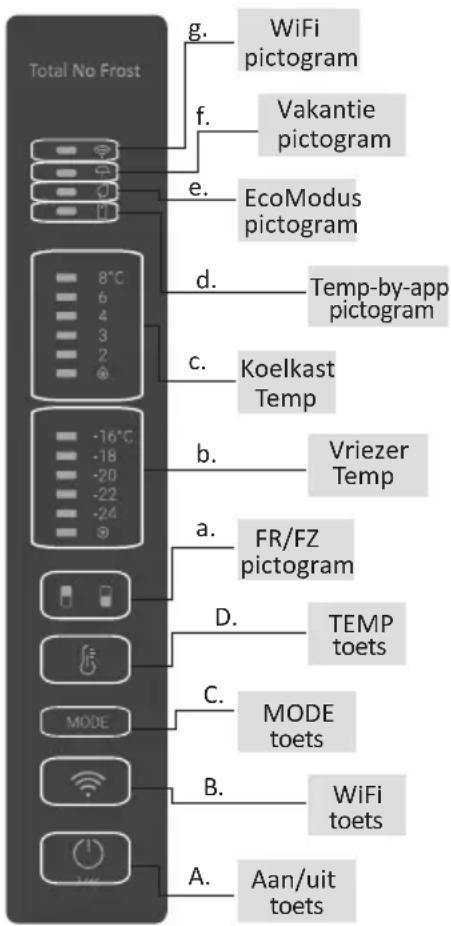

GEBRUIK

A. Aan/uit-toets, gebruikt om het apparaat aan/uit te zetten.
B. Wifitoets, gebruikt om de wifi in/uit te schakelen
C. Mode-toets, gebruikt om de gewenste functie te selecteren

de koelkast- enD. TEMP-toets,

vriezertemperatuur te selecteren

a. Pictogram voor koelkast-/vriezergedeelte, geeft aan welkeruimte van het apparaat is geselecteerd
b. Temperatuurniveaus van de vriezer, geven aan wat de geselecteerde temperatuur is
c. Temperatuurniveaus van de koelkast, geven aan wat de geselecteerd temperatuur is
d. Pictogram aangepaste temperatuur, geeft aan of de temperatuur vanuit de app is geseleerd
e. Eco-moduspictogram, geeft aan of de Eco-modus geactivateerd is
f. Vakantiefunctiepictogram, geeft aan of de vakantiefunctie geactiveerd is
g. Wifipictogram, geeft aan of de wifi werkt en het apparaat verbonden is

Gebruik

• Steek de stekker van het apparaat in het stopcontact, waarna het automatisch aan gaat. De temperatuur worden automatisch ingesteld op 4^ in de koelkast en -18^ in de vriczer.
• Druk 5 seconden lang op de toets TEMP om de temperatuur te veranderen. Er klinkt een hoorbaar signaal en het pictogram van het geseleterde compartment (koelkast of vriezer) en alle temperatuurlampjes van het betreffende compartment gaan 2 sec. aan. Na 2 sec. is de selectie van het compartment bevestigd. Druk als het pictogram van het gekozen compartment brandt op de TEMP-toets om de temperatuur te veranderen. Wanner de instelling toeneemt, gaat het bijbehorende ledlampje branden. Elke keer als de TEMP-toets worden ingedrukt en de temperatuur wordt veranderd klinkt een hoorbaar signaal. Na 5 seconden is de selectie bevestigd. Na 30 sec. zonder enige handeling gaat het pictogram voor koelkast-/vriezergedeelte uit, terwijl de ledlampjes van de

geselecteerde temperaturen blijven branden. Wanneer de TEMP-toets opnieuw worden aangeraakt,.gaat het pictogram van de LASTe geselecteerd (koelkast of vriezer) aan.

Bij stroomuitval wordt het LAST ingestelde koelniveau hersteld.
- Om de standardinstelling te herstellen, drukt u lang op de Temp-toets en tikt u 5 keer op de aan/uit-toets (in 5 seconden).
- Bij normale bedrijfsomstandigheden (in het voorjaar en de herfst) worden aanbevolen de temperatuur in te stellen op 4^ . In de zomer, wanner de omgevingstemperatuur hoog is, worden aanbevolen de temperatuur in te stellen op 6 8^ om de koelkast- en de vriezertemperatuur te garanderen en de continue productieveijd van de koelkast te verlagen. In de winter, wanner de omgevingstemperatuur laag is, worden aanbevolen de temperatuur in te stellen op 3 4^ om frequent starten/stappen van de koelkast te voorkomen.

Aangepaste temperatuur

Vanuit de app is het möglichk om de temperatuur voor zowel koelkast als de vriezer aan te passen. De temperatuur kan worden ingesteld met een gevoeligheid van 1^ . Het is möglichk een temperatuur van 2^ tot 8^ in de koelkast en van -16^ tot -24^ in de vriezer te selecteren.

Wanneer de temperatuur vanuit de app wordt geseleerd,licht het pictogram voor aangepaste temperatuur op, terwijl alle temperatuurlampjes van het betreffende compartment worden uitgeschakeld (d.w.z. als de temperatuur van de koelkast worden geseleerd vanuit de app, gaan de lampjes van 2^ tot 8^ uit. Als de vriezertematuur vanuit de app worden geseleerd, gaan de lampjes van -16^ tot -24^ uit).

Als slechts een gebied (vriezer of koelkast) de aangepaste temperatuur heeft, verandert de temperatuurselectie van het andere gebied Niet en blijft het ledlampje van de geselecteerde temperatuur in dat gebied aan. Elke keer als de temperatuur worden veranderd, klinkt er een hoorbaar signaal.

Superkoelfunctie

Het is aan te raden om de superkoelfunctie in te schakelen als een groe hoeveelheid voedsel要去 worden opgeslagen (bijvoorbeeld na de aankoop). De superkoelfunctie versnelt het koelen van vers voedsel en beschermt de reeds opgeslagen goederen gegen ongewenste opwarming. Wanner de functie worden geactiveerd, worden de temperatuur van de koelkast automatisch ingesteld op 2^

De superkoelfunctie gebruiken:

• De functie kan worden uitgezet door lang op de TEMP-toets te drukken om het koelkastcompartiment te selecteren en cervolgens nsel op de TEMP-toets te drukken totdat het lampje van het pictogram voor superkoelen aan gaat. De functie kan ook worden ingeschakeld vanuit de app. Wanner de functie is geactiveerd, is het ledlampje voor superkoelen algid AAN.
• Druk op de toets TEMP om de superkoelfunctie te verlaten of schakel hem UIT van de app.
• De superkoelfunctie stopt automatisch wanneer de functie langer dan 30 uur aan heeft gestaan.
• Wanner het superkoelen stopt, gaat het pictogram op het bedieningspaneeluit en wordt het eerder ingestelde koelniveau hersteld.

Opmerking: De superkoel- en supervriesfunctie können nicht geluktijdig worden geactiveerd.

Supervriesfunctie

De supervriesfunctie versnelt het invriezen van vers voedsel en beschermt de reeds opgeslagen producten gegen ongewenste opwarming. Als een große hoeveelheid voedsel要去 worden ingevroren, worden aanbevolen de supervriesfunctie 24 uur voor gebruik in te stellen. Wanner de functie worden geactiveerd, worden de temperatuur automatisch ingesteld op -24^ .

De supervriesfunctie gebruiken:

• De functie kan worden gestart door lang op de TEMP-toets te drukken om het vriezercompartiment te selecteren en verrolgens nsel op de TEMP-toets te drukken totdat het lampje van het pictogram voor supervriezen aan gaat. De functie kan ook worden ingeschakeld vanuit de app. Wanner de functie is geactiveerd, is het ledlampje voor supervriezen algid AAN.
• Druk op de toets TEMP om de supervriesfunctie te verlaten of schakel hem uit van de app.
• De supervriesfunctie stopt automatisch wanneer de functie meer dan 50 uur aan heeft gestaan.
• Wanneer het supervriezen stoot, gaat het pictogram op het bedieningspaneel uitten wordt het eerder ingestelde vriesniveauu hersteld.

Opmerking: De superkoel- en supervriesfunctie können nicht geluktijdig worden geactiveerd.

Eco-modus

De Eco-modus kan worden geactiveerd om de prestaties van het apparaat te optimaliseren en tegelijkertijd voedsel het best te bewaren. De Eco-modus stelt de temperatuur automatisch in op 5^ in de koelkast en op -18^ in de vriezer.

De Eco-modus gebruiken:

• De functie kan vanaf het bedieningspaneel worden geactiveerd door op de 'mode'-toets te drukken totdat het pictogram van de Eco-modus aan gaat (een hoorbaar signal bevestigt de keuze), of door de functie vanuit de app te selecteren. Wanner de functie worden geactiveerd, is het pictogram voor Eco-modus altijd AAN.

• Als u de Eco-modus wilt verlaten, schakelt u hem uit vanuit de app of kiest u een andere functie vanaf het bedieningspaneel.

• Wanner de Eco-modus stopt, gaat het pictogram op het bedieningspaneeluit en worden de eerder ingestelde koelniveauaus hersteld.

Vakantiefunctie

De vakantiefunctie kan worden gebruikt om het energieverbruik van het apparaat te verminderen, als het Niet regelmatig worden gebruikt. Wanner de functie aan is, zijn de ledlampjesuit (zelfs als de deur open is) en gaat de koelkast uit, terwijl de vriezer normal blijft werken.

Devakantiefunctie gebruiken:

• De functie kan vanaf het bedieningspaneel worden geactiveerd door op de 'mode'-toets te drukken totdat het pictogram van devakantiemodus aan gaat (een hoorbaar signal bevestigt de keuze), of door de functie vanuit de app te selecteren. Wanner de functie worden geactiveerd, is hetvakantiepictogram altijd AAN.
• Als u devakantiefunctie wilt verlaten, schakelt u hem uit vanuit de app of kiest u een andere functie vanaf het bedieningspaneel.
• Wanneer devakantiefunctie stopt, gaht het pictogram op het bedieningspaneel uiten worden de eeder ingestelde koelniveauaus hersteld.

Ontdooien

Het ontdooien van de koelkast en vriesladen gebeurt automatisch; er is geen handmatige actie nodig.

HCS

Als u waar de Demo-modus wilt gaan, met het ontgrendelde display, dan houdt u de SET-toets ingedrukt en drukt u binnen 5 seconden 5 keer op de wifitoets. Voer verzelfde handeling uit of zet de koelkast uit om de Demo-modus te verlaten.

Foutcodes

• Communicatiefout

De lampjes [-16^; - 18^; - 20^; - 22^; - 24^] in de vriezer gaan opeenvolgend aan; dit betekent dat er een communicatiefout is geweestussen het hoofdbedieningspaneel en het displaypaneel. Neem contact op met de technische Dienst om het probleem op te losesen.

• Ventilator

De lampjes [-16^; -20^; -22^; 24^] in de vriezer knipperen gelijktijdig als de ventilator Niet goed werkt. Neem contact op met de technische dienst om het probleem op te losesen.

VERBINDEN MET DE APP

KOPPELINGSPROCEDURE IN DE APP

Stap 1

Download de hOn-app in de stores

GET IT ON

Google Play

Download on the

App Store

EXPLORE IT ON

AppGallery

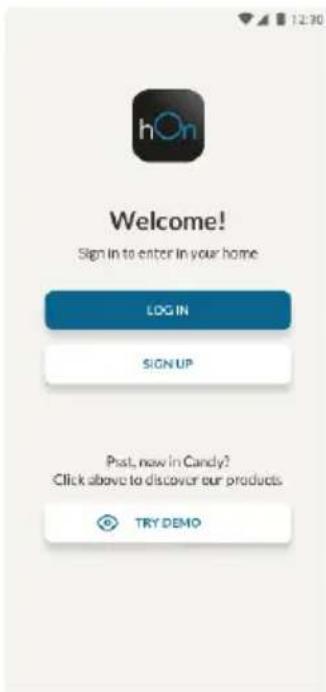

Stap 2

Maak een account aan in de hOn-app of log in als u al een account heeft

Stap 3

• Volg de koppelingsinstructies in de hOn-app

Gebruik wifi

Als de wifi nog nicht is geconfigureerd wanner de koelkast aan gaat,.gaat deze automatisch maar de configuratiemodus en houdt deze status 30 minuten aan. Het wifipictogram knippert en de productregistratie kan beginnen.

• Volg de instructies in de app om de wifi te configureren (zie hierboven).
• Zodra de wifi is ingesteld en de verbinding tot stand is gebracht, gaat het wifipictogram aan en blijft branden.
• Na 30 minutes zonder enige handeling verlaat de wifi automatisch de configuratiemodus.
• Als de wifi al is geconfigureer, zal automatisch opnieuw verbinding worden gemaatkt volgens de configuratie-informatie.

Om de wifi opniew in te stellen, drukt u 2 sec. op de wiftoets en de SET-toets.

Druk 3 sec. op de wiftoets om de wifi UIT te schakelen.

Het type radioapparatuur voldoet aan de richtlijn 2014/53/EU.

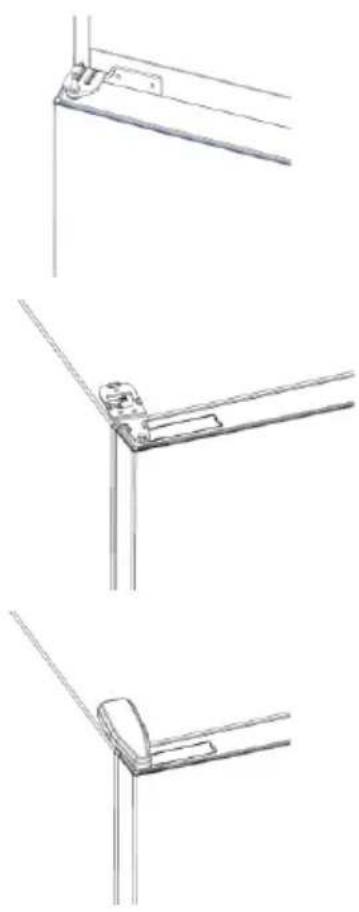

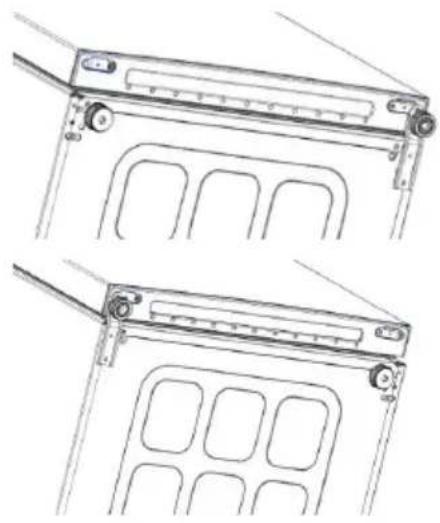

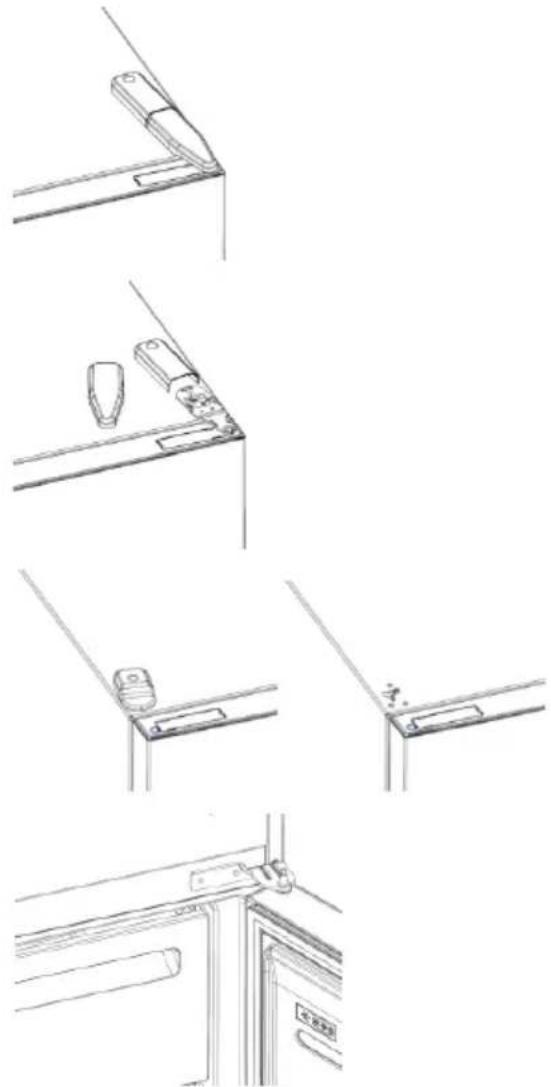

OMKEERBAARHEID VAN DE DEUR

Benodigde gereedschappen: Elektrische schroevendraier

1. Verwijder de afdekking van het bovenste scharnier
2. Schroef het bovenste scharnier los
3. Verwijder de afdekking van het bovenste scharnier (links)
4. Verwijder het middelste scharnier

1. Verwijder het onderste scharnier
2. Monteer de voet van het scharnier
3. Monteer het middelste scharnier
4. Monteer hetplaatje van het bovenste scharnier
5. Monteer de afdekking van het bovenste scharnier

PROBLEM OPLOSSEN

De lamp aan de binnenkant要去en aan.	Er is geen stroom.	Het netsnoer zit Niet goed in het stopcontact. Controller of het apparaat uItgeschakeld is (zie 'Temperatuurinstelling'). Controller of het stopcontact goed werk! (bijvoorbeeld met een ander elektrisch apparaat).
	Holiday-modus is geactiveerd.	Holiday-modus uItschakelen.
De interne temperatuur van de koelkast en/of vriezer is Niet koud genoeg.	De deuren zitten Niet zich.	Controller of de deur en rubbers goed afsluiten.
	De deuren worden vaak geopend.	Vermijd een tijdlang het onnodig openen van de deuren.
	Verkeerde temperatuurinstelling.	Controller de temperatuurinstelling en stei indien möglichelijk een lagere temperaat in (zie 'Temperatuurinstelling').
	De koelkast en/of vriezer is/zijn te vol.	Wacht tot de temperatuur van de koelkast/vriezer stabel is. Vul de koelkast en vriezer nicht te vol.
	De omgevingtemperatuur is te laag.	Verplaats het apparaat�am een warmere plek of verwarm de huidige kamer.
	Er+zijn warme items opgeslagen.	Laat items allid afkoelen voordat u ze opbergt.
Het voedsel in de koelkast bevriest.	Verkeerde temperatuurinstelling.	Controller de temperatuurinstelling en verhoog indien möglichiek de temperatuur.
	Voedsel in contact met dechterwand.	Houd het voedsel uIt de buurt van de achterwand van de koelkast
De onderkant van het koelkastgedeelte is nat of erijken druppels aanwezig.	De afvoerslang kan verstoet�in.	Maak de afvoerslang schoon met een stok of iets dergelijkts om het water te latenwegiopen.
Aanwezigheid van waterdruppels of vorst op dechterwand van de koelkast.	Afankelijk van de functie vormen zich waterdruppels of rijp op dechterwand van de koelkastijdens het gebruik.	Hiet is geen defect.
	Er+zijn warme items opgeslagen.	Laat items altid afkoelen voordat u ze opbergt.
	Er+zijn open voedselcontainers of vloeistoffen.	Dek voedsel en vloeistoffen altid af.
	De deuren zitten Niet zich.	Controller of de deur en rubbers good afsluiten.
	De deuren worden vaak geopend.	Vermijd een tijdlang het onnodig openen van de deuren.
Aanwezigheid van water in de groentelade.	Gebrek aan luchtcirculatie.	Controller of het apparaat�am Niet te vol is.
	Groenten en fruit met te veel vocht.	Verpak het fruit en de groanten in plastic materialen, zoals huishoudfolio, zakken of bakjus.
De motor draait voortdurend.	De deuren zitten Niet zich.	Zorg dat de deuren zich zitten en controller of de rubbers good afsluiten.
	De deuren worden vaak geopend.	Vermijd een tijdlang het onnodig openen van de deuren.
	De omgevingtemperatuur is heel hoog.	Controller of de omgevingtemperatuur binnen het bereik ligt dat wordt vermeid in de specificaties op het label van het apparaat. Stol het displayschem/do thermoaat in op een warmer temperatuur.
	Het apparaat is enige tijd uItgeschakeld geweest (geen stroom).	Het duurt normala 8-12 uur voordat het apparaat volledig is gokoeild.
Het ingevroen voedsel is aan het ontdooven.	De omgevingtemperatuur is te laag.	Verplaats het apparaat�am een warmere plek of verwarm de huidige kamer.
	De deur van de vriezer zit Niet zich.	Zorg ervoor dat de deur zich et en dat het rubber goed afsluit.
Koelkastdeuralarm.	Het koelkastdeuralarm (pieptoon) worden geactiveerd wanner de deur longer dan 3 minuten open blijft staan.	Laat de deur Niet open staan als ist dat Niet nodig is. De pieptoont slopt wanner de deur waar is gesloten.
Het apparaat maakt geluiden zoals geborrel, gezoem, geklik, gekraak.	Geen storingen. Er draaiert een motor, bijvoorbeeld een koelenheid of ventilator. Het koelmiddel stroomt in de leidingen. Motor schakelaars en magnetekleppen worden in- of uItgeschakeld.	Geen actie nodig.
	Het apparaat staat Niet op een vlikke ondergrund.	Stel de pooljes af om het apparaat waterpas te zellen.
	Het apparaat raakt een voorwerp eromheen.	Verwijder voorwerpen rond het apparaat.
Het apparaat koelt Niet, de temperatuur-en verlichtingsindicatoren branden.	De demodus is geactiveerd.	DEMO-modus uItschakelen.
Veeil ijs en rijp in het vriezergedeelte.	De etenswaren zijn Niet goed verpakt.	Pak alles altidigood in.
	Een deur/lade van het apparaat zit Niet goed zich.	Sluit de deur/lade.
	De deur/lade is te vaak of te lang geopend.	Open de deur/lade nicht te vaak.
	De deur-/laderubbers+zijn vuil, versleten, gebarsten of Niet goed op elkaar afgestemd.	Reingig de rubbers van de deur/lade of verwang deze door een neue.
	lets aan de binnenkant voorkomt dat de deur/lade goed sluit.	Verplaats de planken, deurekken of interne containers zodate de deur/lade kan worden gesloten.
De zijkanten van het apparaat�am.	Dit is normaal.

Sammendrag

PRODUKTBESKRIVELSE. 132
Plassbehov 132
BRUK. 133
Bruk. 133
Tilpasset temperatur. 134
Super Cool-funksjon 134
Super Freeze-funksjon 135
ØKO-modus 135
Feriefunksjon 135
Avriming. 135
Demo-modus 136
Feilkoder 136
APP-TILKOBLING. 137
Trinn 1. 137
Trinn 2. 137
Trinn 3. 137
Wi-Fi-bruk 138
DOR-REVERSIBILITET. 139

FEILSØKING

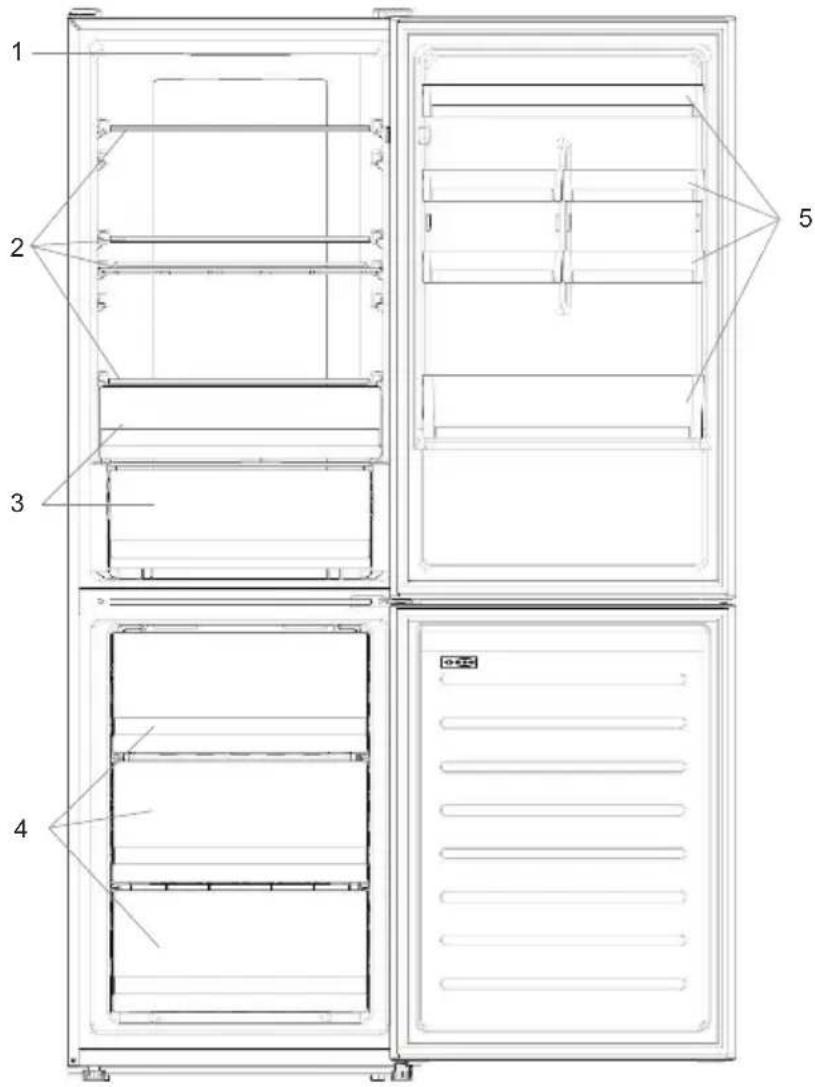

PRODUKTBESKRIVELSE

1. Kontrollpanel
2. Hyller
3. Sprøere
4. Fryserbokser
5. Dorstativ

Plassbehov

Wanner een bepaald vocht niveau is bereikt, gaan de HCS-filtervezels open, waardoor het vocht afneemt en cervolgens weeer sluit.

Demo-modus
